Внешний DialUp факс-модем Acorp M-56EMS-2 - полный обзор

Да, конечно, на момент написания этой статьи этот модем является уже устаревшим. Но, по сути только из-за одного параметра – интерфейса, которым он связан с компьютером. Это старый-престарый COM…

Тем не менее, во всем остальном Acorp M-56EMS-2 является совершенно рабочим и достойным продуктом. Ныне его вытеснили, в общем-то, идентичные модели, но с USB интерфейсом. Но если вам подвернется именно такой «старичок», не пугайтесь, он о-го-го еще как резв!

Итак, в стандартной коробке находится: сам модем, компакт-диск с драйверами и утилитами, интерфейсный кабель «модем-компьютер», телефонный кабель, краткий бумажный мануал и блок питания.

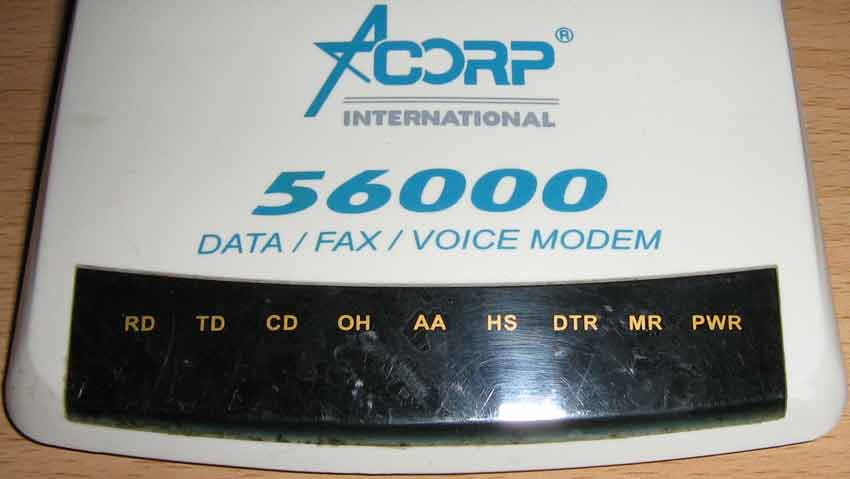

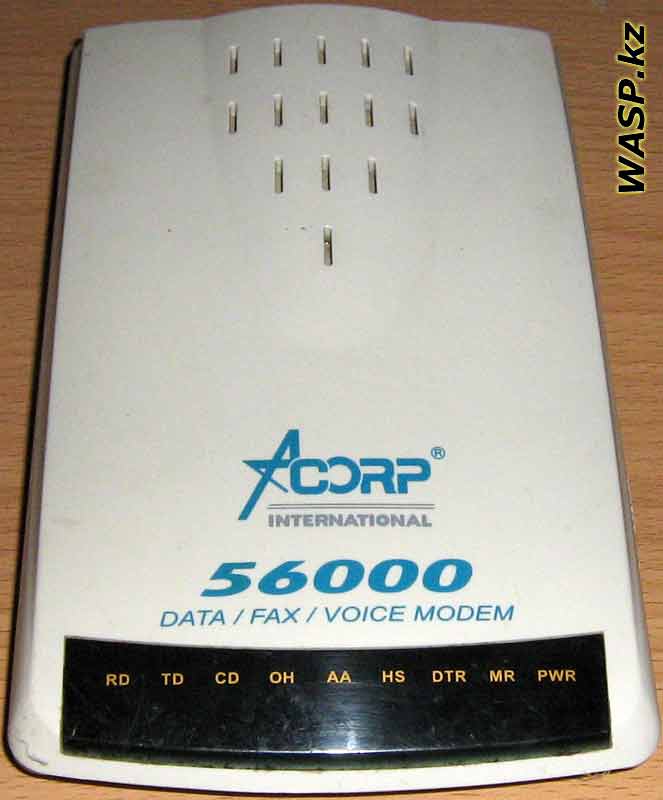

Дизайн модема привычен для своего времени, для многих моделей различных производителей. В общем-то, черты его прослеживаются и по сей день. Под темным прозрачным «окном» скрыты светодиодные индикаторы – они извещают нас о ходе работы модема. Знающих что это значит немного, для остальных мигание лампочек просто иллюминация.

На правом боку модема переключатель – включение/выключение питания. На задней стенке все разъемы: один «широкий» COM-порт, похожий на подзабытый LPT; два телефонных разъема – один «линия», другой для подключения телефонного аппарата; два аудиоразъема – микрофонный вход и линейный выход; стандартный разъем питания.

На верхней крышке имеются вентиляционные отверстия – штука в данном случае нужная…

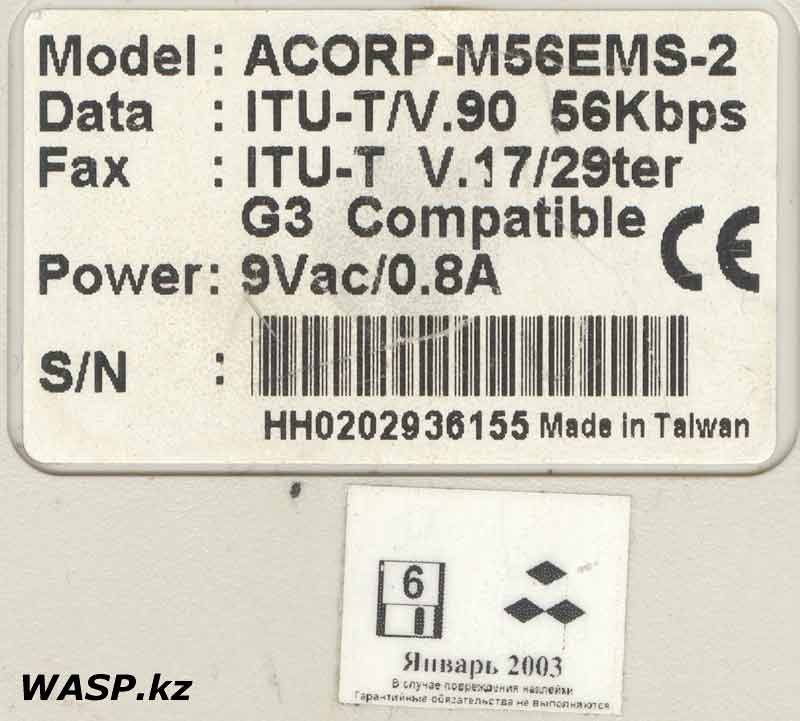

На днище четыре ножки - две пластмассовые и две резиновые. Посередине этикетка, на которой: название ACORP-M56EMS-2, Data ITU-T/V.90 56Kbps, Fax ITU-T V.17/29ter G3 Compatible. Power 9Vac/0.8A. Серийный номер и страна происхождения Тайвань. Ниже еще наклейка с датой - Январь 2003 года.

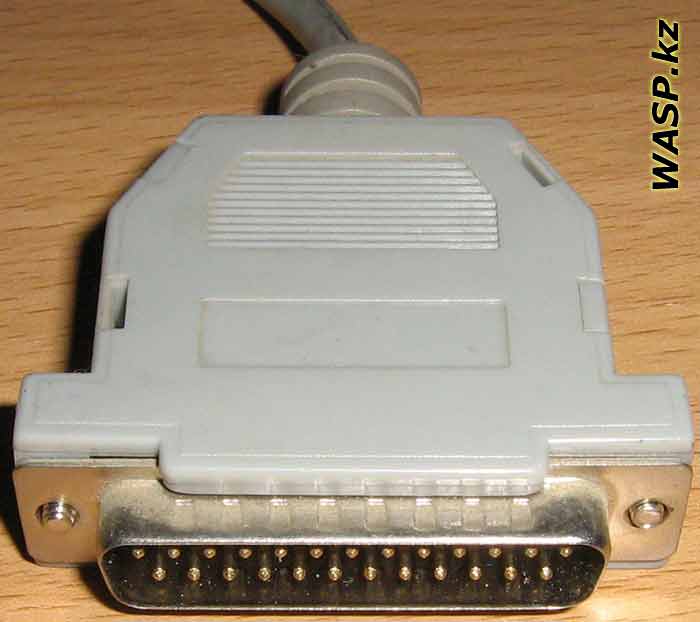

Дата кабель, попросту шнур с разъемами на краях, выполнен хорошо. Широкий одинарный COM разъем подключается к модему, второй конец провода с разветвлением - на широкий и маленький, стандартный разъем RS-232, идет на компьютер.

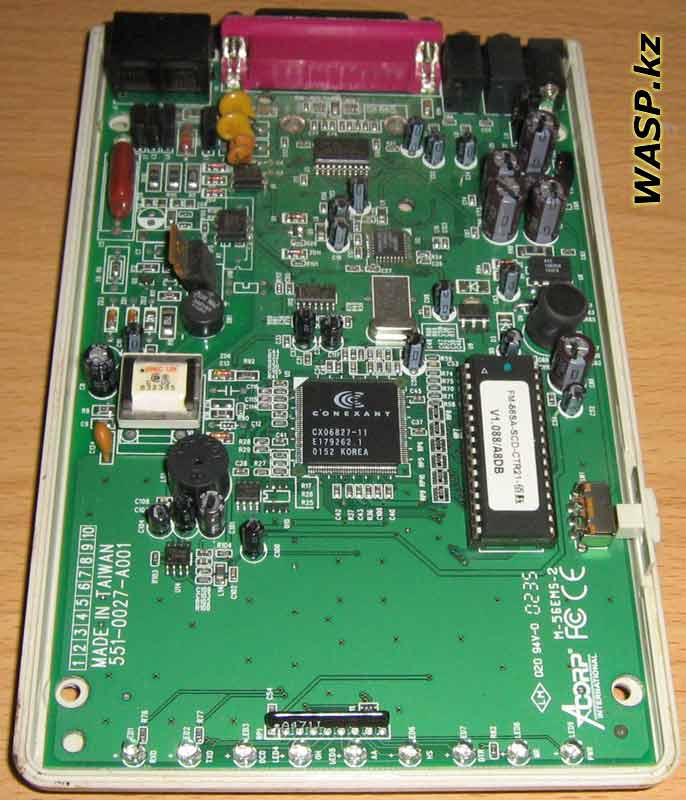

Приступаем к разборке, она простая - на нижней части выкручиваем четыре шурупа и разъединяем половинки корпуса. Внутри, на весь размер корпуса большая плата электроники...

Характеристики модема Acorp M-56EMS-2:

Поддержка всех основных протоколов передачи данных:

ITU-T V.92

ITU-T V.90

ITU-T V.34+

ITU-T V.34

ITU-T V.32b

ITU-T V.32

ITU-T V.23C

ITU-T V.22B

ITU-T V.22

ITU-T V.21

ITU-T BEL 212

ITU-T BEL 103

Протокол коррекции ошибок V.42

Протокол коррекции ошибок MNP4

Протокол сжатия данных MNP5

Протокол сжатия данных V.42bis

Протокол сжатия данных V.44 (максимально возможный размер словаря компрессии).

Работа с факсом:

Класс передачи факсовых сообщений Class 1,1.0,2

Поддерживаемые протоколы согласно стандарту ITU-T: V.17, V.26ter, V.27ter, V.29

Возможность принимать\передавать факсимильные сообщения на обычный факсимильный аппарат.

Голосовые возможности:

Автоматический прием голосовых и факсимильных сообщений аппаратным способом.

Модем поддерживает все основные голосовые функции, реализация спикерфона (работа в режиме телефона) максимально упрощена. Для этого достаточно подключить микрофон и наушники к специальным гнёздам.

Поставляемое в комплекте ПО превратит ваш компьютер с установленным модемом в полноценный автоответчик, электронный секретарь. Причем Вы без труда сможете управлять вашим голосовым офисом, с помощью тонального набора, даже находясь вдали от дома или офиса.

Особенности модема:

Уровень выходного сигнала от -0 до -15db

Регулировка скорости передачи данных и «сверху» и «снизу».

100% настройка сигнала «Линия занята»

Повышенная чувствительность приемника.

Расширенная индикация состояния модема.

Бесшумный набор номера в импульсном режиме.

Дополнительное гнездо для подключения параллельного телефона

Все модемы Acorp 56К адаптированы к российским телефонным линиям и отлично распознают сигналы ATC.

Вот такое описание этому модему дает сам производитель:

Классический модем с классическими возможностями

Обновления прошивок через FLASH память модема

Полная независимость от операционных систем

Отсутствие нагрузки CPU компьютера

Сервисные функции факс и голос высшего класса

Самые новые модемные технологии от Conexant в действии

Производители использовали весь свой накопленный опыт и учли все особенности эксплуатации подобных модемов в российских условиях.

Микропрограмма модема реализует все современные протоколы передачи данных, и обеспечивает высокую скорость передачи данных (56 Кбит/сек) и надежную коррекцию ошибок. Модем в режиме реального времени оценивает показатели состояния телефонной линии и интеллектуально принимает решение о собственном поведении. Голосовые функции и факс обеспечивают самый современный сервис на уровне мировых стандартов.

В модеме применена классическая трансформаторная развязка с телефонной линией, что является лучшим способом защиты от перепадов напряжения. Защита входных цепей тщательно продумана и надёжна в любых условиях эксплуатации. Световая индикация отражает все состояния модема.

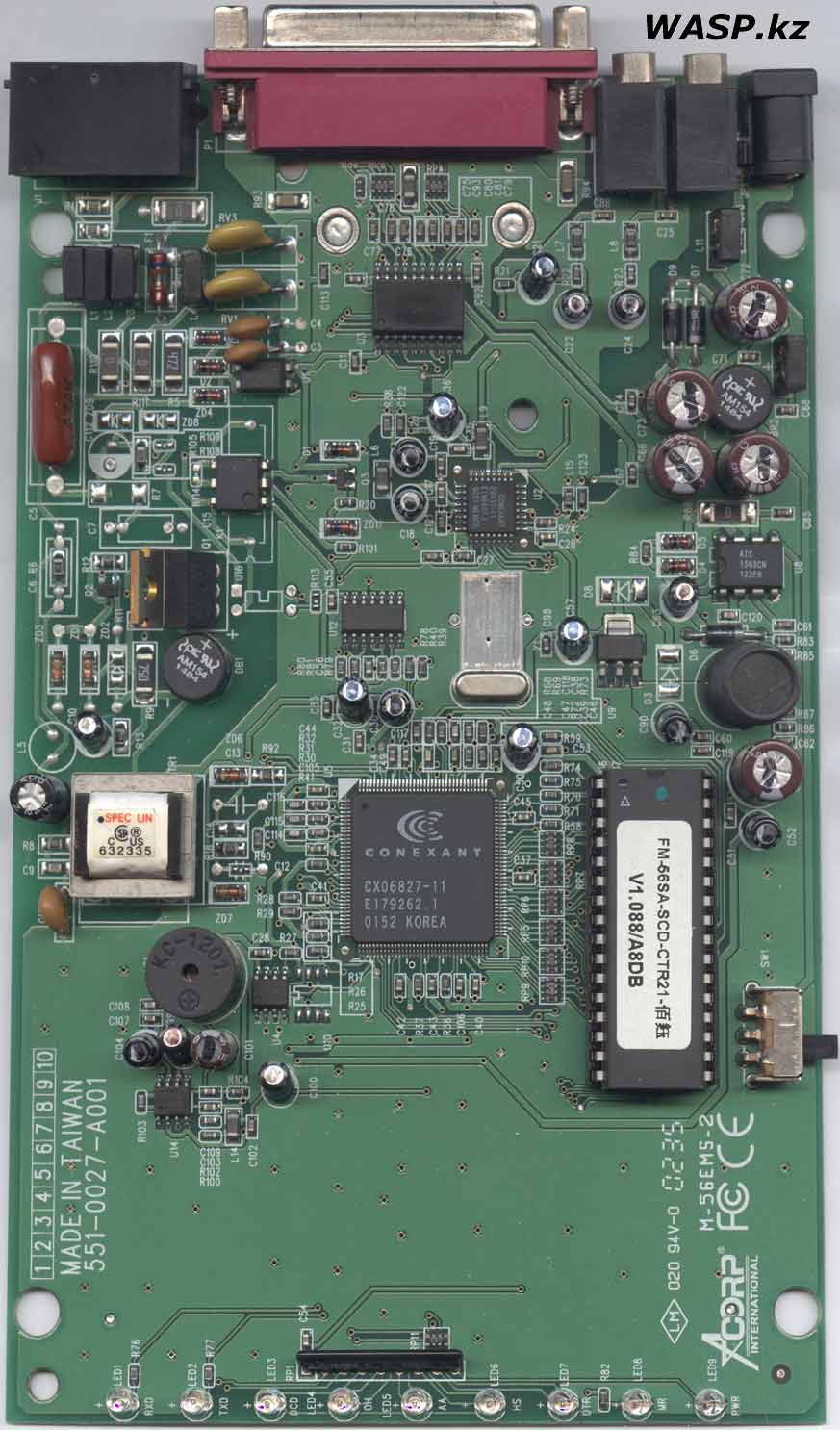

Микросхемы контроллера модема...

БИОС модема

Работа и впечатления. Модем Acorp M-56EMS-2 ставится просто и легко. В случае утери инсталляционного диска возникают проблемы с драйверами… не так-то просто их найти. Но, на самом деле проблема решается просто – на русском сайте Acorp есть драйвера на модем Acorp M-56EMSF-2 и они прекрасно работают – это по сути один и тот же модем.

Так же в Интернете полно прошивок под этот модем, но прошивать просто так, ради интереса я не рекомендую – можно его вообще погубить.

В работе Acorp M-56EMS-2 показывает достойные результаты, конечно средь DialUp модемов. Даже сильно зашумленная линия не помеха ему…

Заканчиваю выводами. Если вам где подвернется такой, естественно б/у, обязательно возьмите. Но, здесь главное не сам модем, а интерфейсный кабель, ну и в меньшей степени блок питания. БП еще можно найти, приспособить какой-либо другой, а вот кабель найти практически нереально…

Коробка и комплектация модема...

Михаил Дмитриенко, Алма-Ата, 2009
