Статьи » Видеокарты » SiS 6202-03E PCI 2MB старая видеокарта
SiS 6202-03E PCI 2MB старая видеокарта

Видеокарта SiS 6202-03E, PCI, 2 MB, обзор и фотографии





Из серии "Лавка антиквара"



SiS 6202-03E PCI 2MB видеокарта, обзор старинной

+ Щелкните по рисунку, чтобы увеличить!

SiS 6202-03E PCI 2MB видеокарта



Очень старая PCI видеокарта 6202-03E на видеочипе SiS 6202, имеющая 2 Мб установленной памяти и место под дополнительные чипы памяти... Изготовлена она в далеком 1995 году.

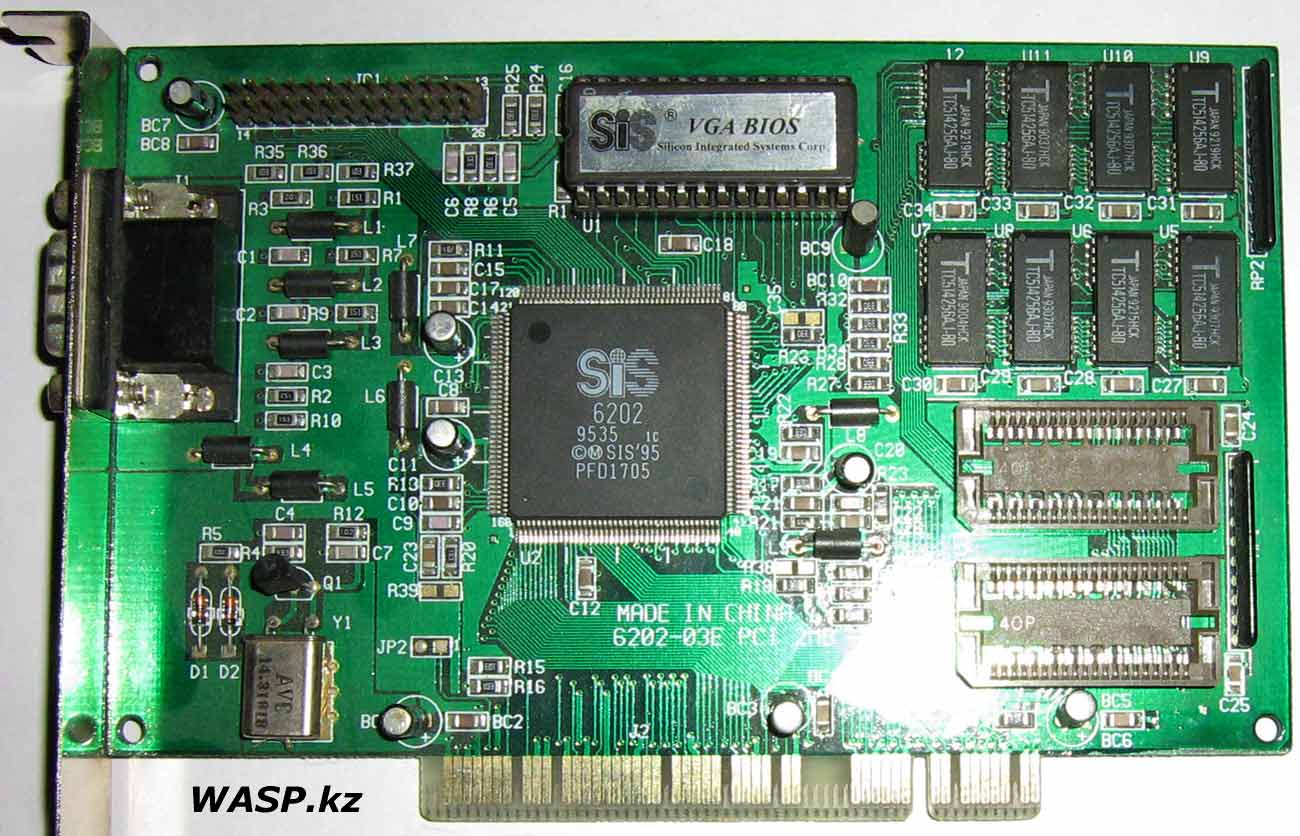

Плата имеет зеленый текстолит, по центру видеочип с маркировкой: SiS 6202 9535 PFD1705. Ниже его маркировка 6202-03E PCI 2 MB MADE IN CHINA. Над GPU в кроватке микросхема BIOS, на ней наклейка с логотипом SiS VGA BIOS Silicon Integrated Systems Corp. В правом верхнему углу восемь чипов памяти с маркировкой: TC514256AJ-80 тип памяти Dynamic RAM. Ниже две кроватки для установки двух дополнительных чипов памяти.

На выход идет один разъем VGA.



SiS 6202-03E PCI полный обзор старой видеокарты

+ Щелкните по рисунку, чтобы увеличить!



графический адаптер SiS 6202-03E PCI 2MВ описание

+ Щелкните по рисунку, чтобы увеличить!

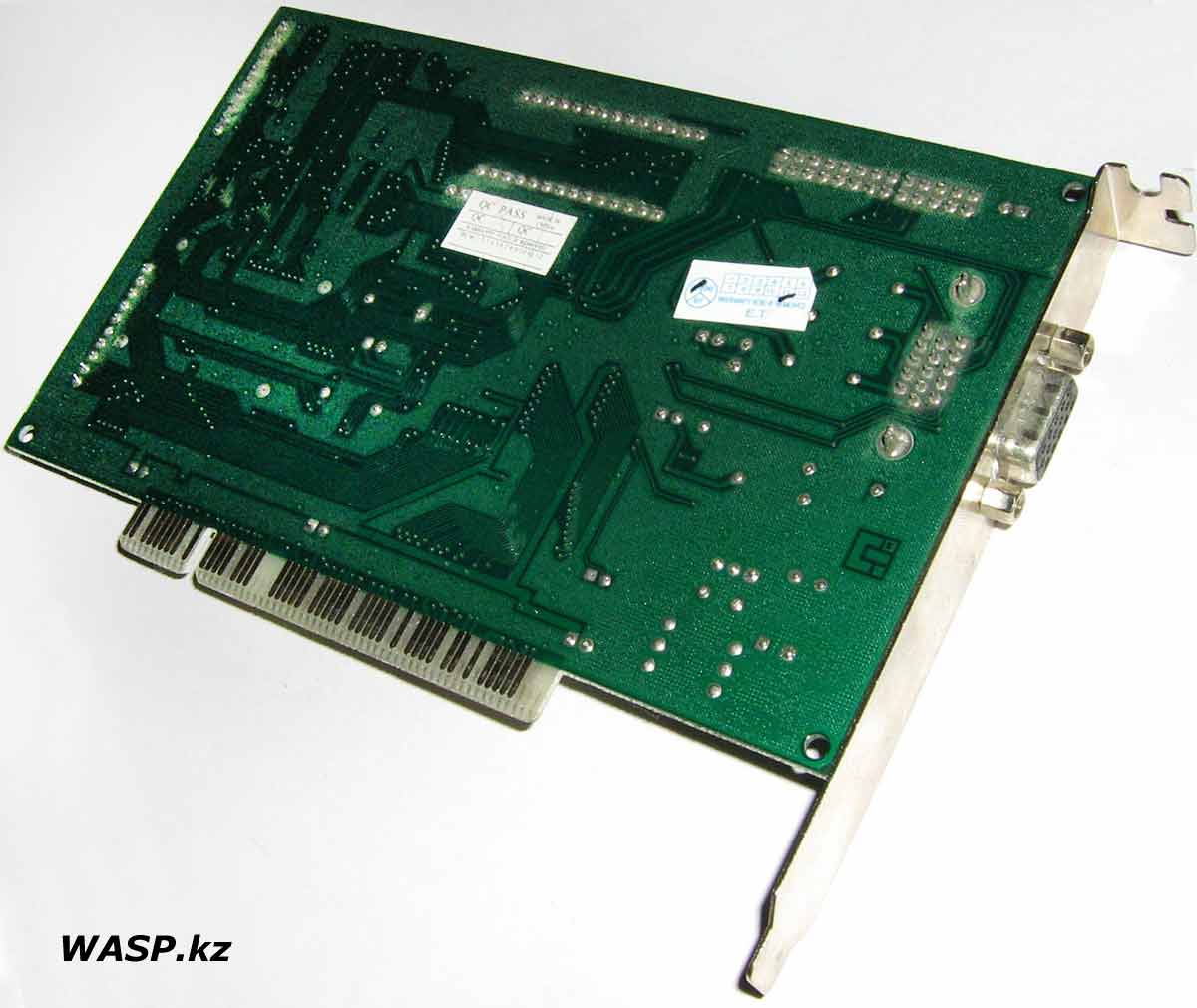

На обратной стороне платы элементов нет, две наклейки - одна гарантийный стикер, вторая наклейка с датой изготовления и отметкой, что контроль качества пройден.

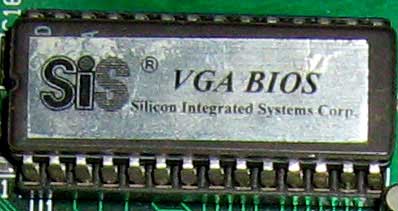

GPU SiS 6202 видеочип на видеокарте 6202-03E SiS VGA BIOS микросхема БИОС на SiS 6202-03E

Видеопроцессор и микросхема БИОС



Характеристики видеокарты 6202-03E:



Тип - для настольного ПК

Название модели - 6202-03E

Изготовитель - неизвестно (предположительно SiS или EAGLE SI)

Видеочип - SiS 6202 32-bit

RAMDAC интегрирован в GPU

Частота 130 МГц

Память - установлено 2 Мб, тип FPM или EDO DRAM (максимальный объем поддерживаемой памяти 4 Мб)

Частота памяти 60 МГц

Шина памяти 32 бит

Пропускная способность памяти - 240 Мб/с

Интерфейс - PCI

Выход на монитор - VGA 15-pin



TC514256AJ-80 чипы видеопамяти SiS 6202-03E гнездо дополнительной памяти на видеокарте SiS 6202-03E

Память и слот для расширения памяти

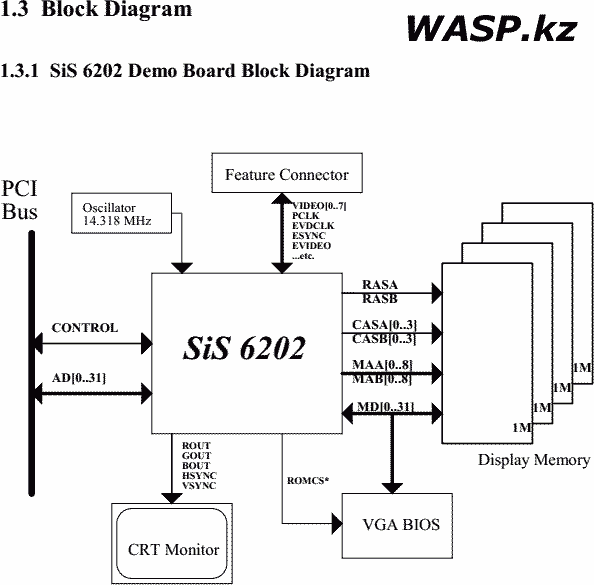

Блок-диаграмма видеочипа SiS 6202

Блок-диаграмма видеочипа SiS 6202

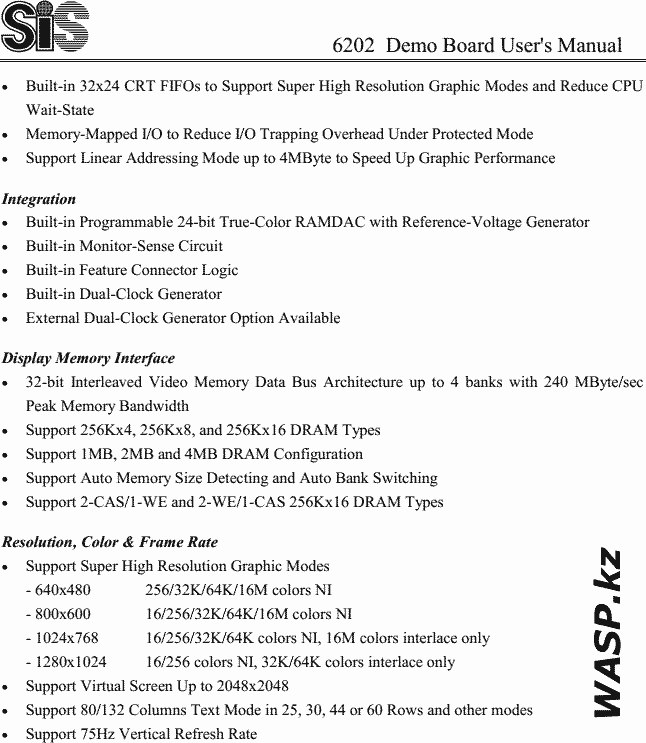

SiS 6202 даташит на видеочип, GPU

Техническая документация на SiS 6202



Драйвера на видеокарты SiS 6202-03E PCI и SiS 6205 можно скачать здесь!





Михаил Дмитриенко, Алма-Ата
