Procomp BST1b старая матплата Сокет 370

Серия - копаемся в древностях...

Сегодня я решил обновить старую статью о древней материнской плате Procomp BST1b... К сожалению, она сама у меня не сохранилась, а фотографии те, какие есть... Но и они, в общем-то, дают достаточное о ней представление.

+ Щелкните по рисунку, чтобы увеличить!

+ Щелкните по рисунку, чтобы увеличить!

+ Щелкните по рисунку, чтобы увеличить!

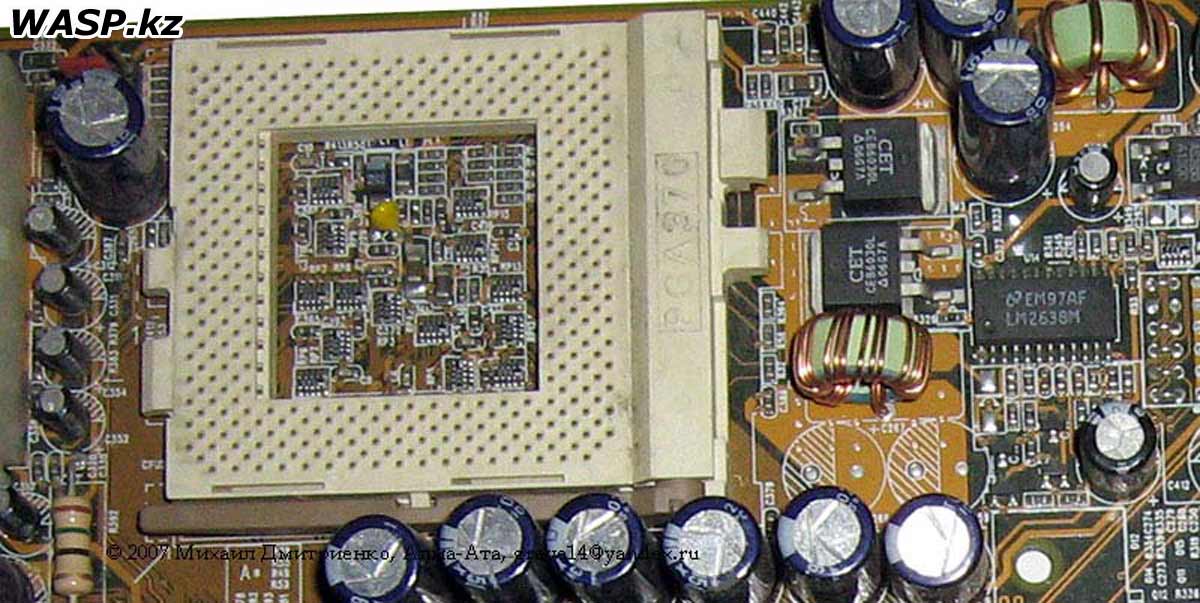

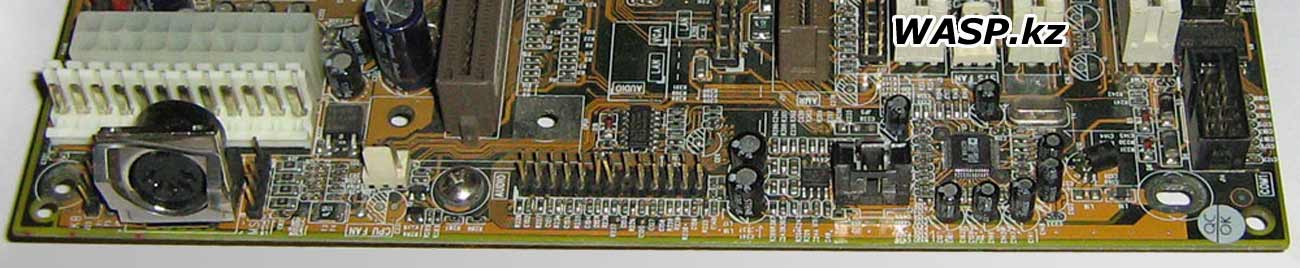

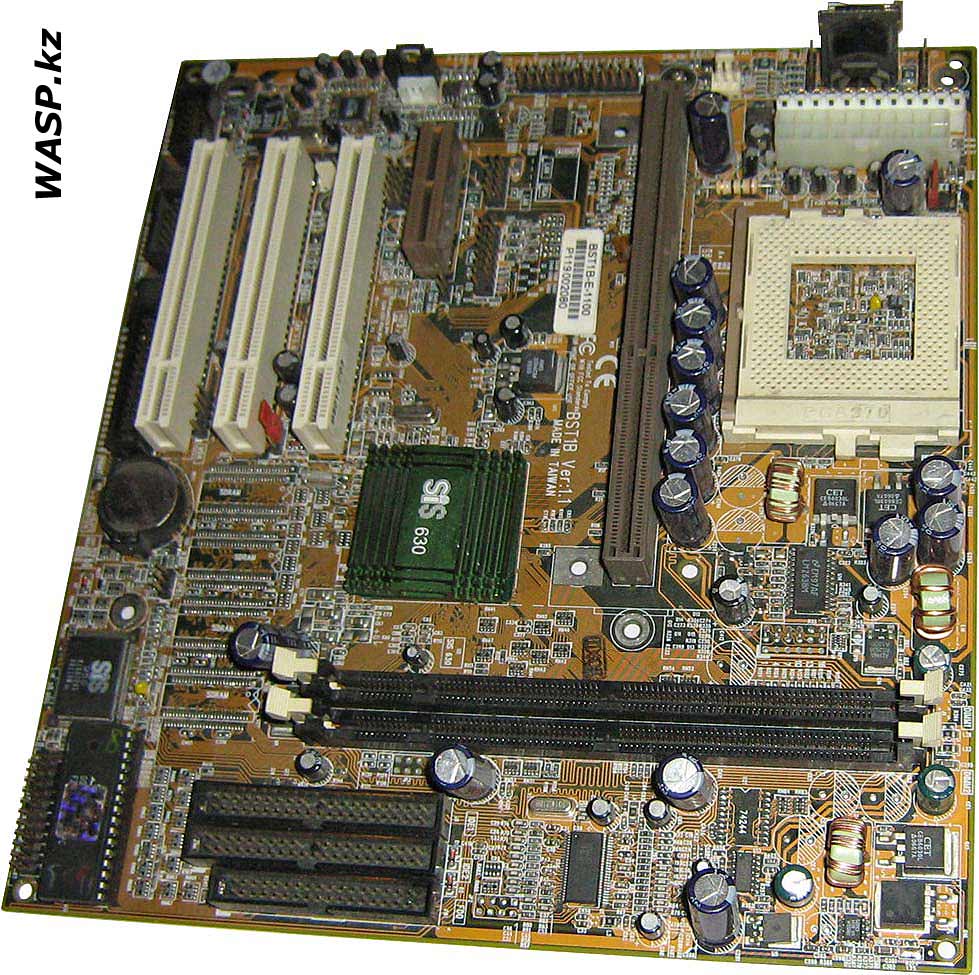

Итак, Procomp BST1b это материнская плата формата Baby AT, она имеет целых два процессорных разъема, из которых может работать только один - либо Сокет 370 либо Слот 1. Рядом с процессорными разъемами цепи питания CPU - транзисторы серии 3040, ШИМ-контроллер LM2638. В левом верхнем углу два разъема питания материнской платы, причем сразу двух типов: AT и 20-контактный ATX. Тут же разъем на клавиатуру... Больше прямых выходов на заднюю панель нет. Вправо от процессорных разъемов два слота под память типа SDRAM и цепи питания памяти. Клокер - он на фото нечитаем. Два разъема IDE под четыре жесткие диски и оптические приводы... Один разъем для флоппи-дисковода, FDD.

+ Щелкните по рисунку, чтобы увеличить!

Ниже Слота 1 мы видим маркировку материнской платы: BST1B Ver:1.1 Made in Taiwan. Есть еще наклейка, на которой: BST1B-E-1100 P119002080 и штрих код. Алюминиевый радиатор зеленого цвета, на нем логотип SiS и 630 - радиатор приклеен к чипсету северного моста. Вообще-то, чипсет состоит из одной микросхемы... Чипсет имеет поддержку процессоров Intel Pentium III, Celeron как слотовых, так и сокетных. Материнские платы на этом чипсете не имеют поддержки внешних видеокарт, в чипсет встроено свое слабенькое графическое ядро SiS 301, 128-битное, 2D/3D, 4 Мб видеопамяти. Кроме того в чипсет встроен контроллер USB на пять портов, аудиокодек AC'97 - SiS 7018, поддержка AMR. Чипсет поддерживает максимальный уровень ОЗУ в 1,5 Гб типа SDRAM / VCM, однако, данная материнская плата способна работать только с 512 Мб оперативной памяти. Также чипсет поддерживает частоту FSB и памяти на 66/100/133 МГц (133 МГц не поддерживаются чипсетом, но он работает с такой памятью). UltraDMA/66 и 10/100 Mbit Fast Ethernet. Это возможности чипсета и не обязательно они все будут реализованы на материнской плате...

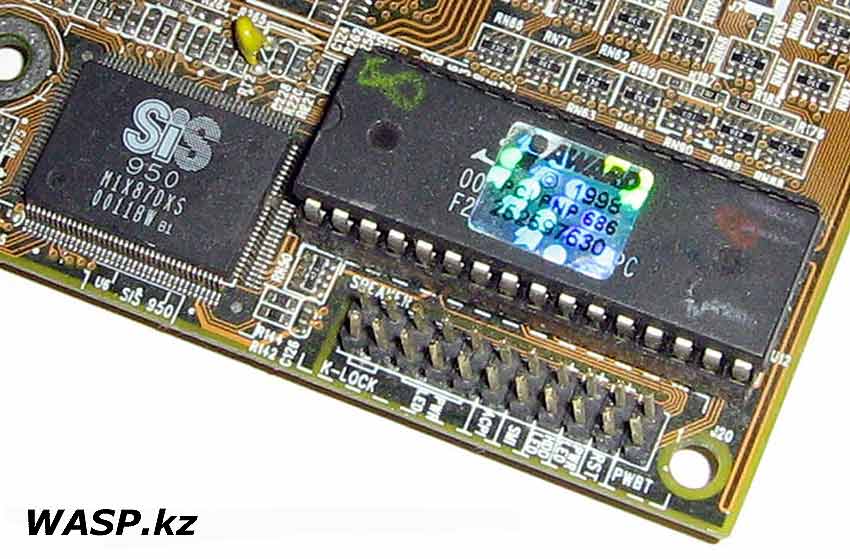

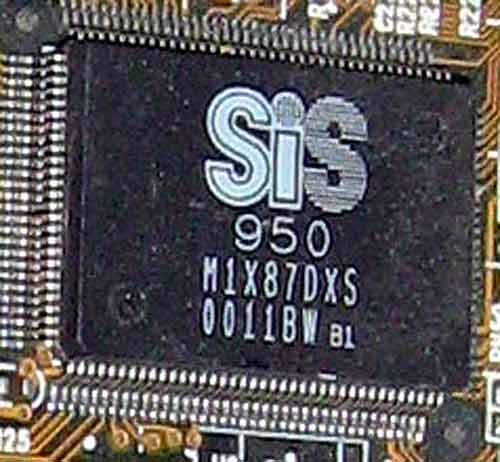

Еще одна микросхема с тем же логотипом: SiS950 - это чип контроллер ввода/вывода и мониторинга - LPC Super IO (w/ HW Monitoring). В этом же правом нижнему углу платы в кроватке расположена микросхема БИОСа, на ней наклейка - AWARD... Тут же штырьковые разъемы для подключения кнопок управления и индикации передней панели ПК.

На плате видим разъемы для карт расширений: один AMR, три PCI. Внешние разъемы подключаются через специальные планки, которые крепятся на задней стороне корпуса ПК, это: два COM-порта, один разъем LPT, разъемы USB. А также видеовыход и аудио разъемы...

Материнская плата Procomp BST1b ничем особенным не блещет - это решение исключительно офисного плана, а в домашнем применение... исключительно с учетом, что 3D встроенному видео дается еле-еле...

Михаил Дмитриенко, Алма-Ата, 2009-2015 гг.
