Acer AP5CS Intel Socket 7 старая матплата
Из серии "Лавка антиквара"

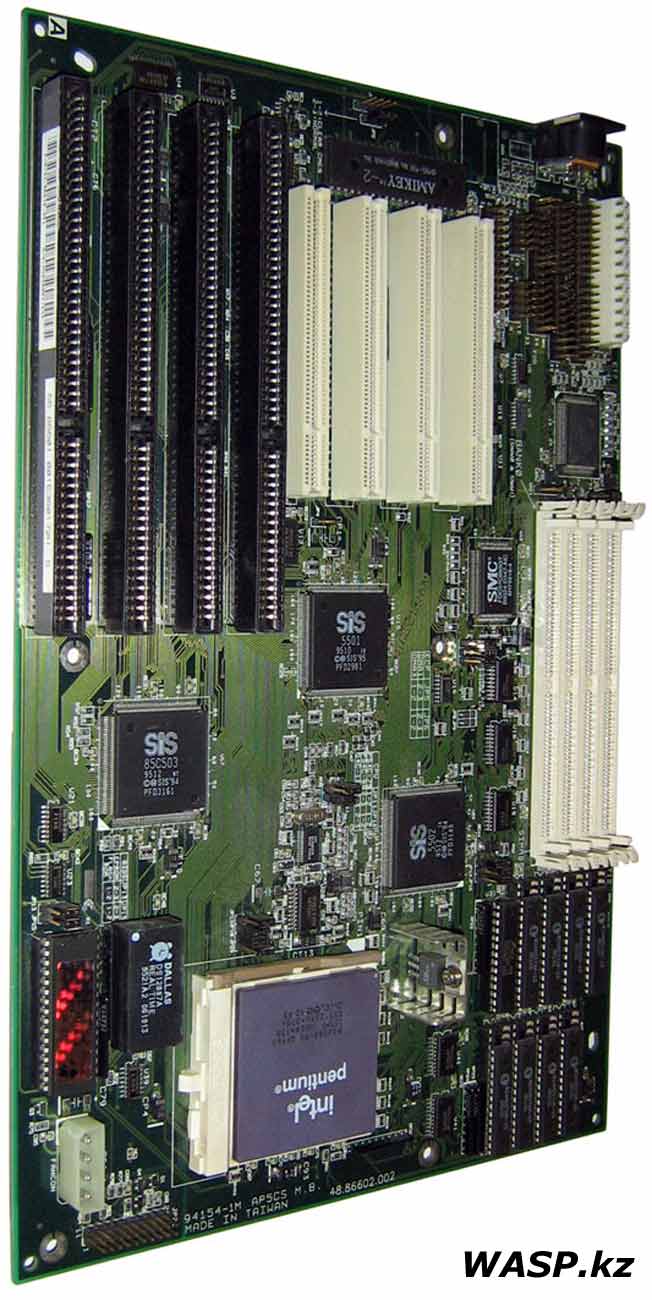

Очень старая материнская плата, информации о ней в интернете не найдено... На плате маркировка: 94154-1M AP5CS M.B. 48.56602.002 MADE IN TAIWAN. Производитель не указан, но это Acer и модель матплаты называется AP5CS Intel Socket 7. Плата имеет размеры 330х218 мм, она предназначена для процессоров Pentium 75, 90, 100, 120 МГц. Чипсет SiS 85C503, SiS 5501 и SiS 5502. Материнская плата имеет четыре слота под память типа SIMM с чипами DRAM, максимально поддерживаемый объем ОЗУ - 128 Мб. На плате в "кроватках" устанавливаются отдельные чипы памяти - кэш, объемом 256/512/1024 Кб. Микросхема БИОСа также в кроватке, это Award.
На плате распаяны слоты расширений: четыре PCI 32-bit, Четыре разъема ISA. Разъем питания материнской платы стандарта AT. Два IDE разъема, один FDD. На внешние планки с самими разъемами идут штырьковые разъемы: два COM-порта, один LPT. В палату впаян разъем для клавиатуры стандарта DIN-5, мышь подключается к COM-порту. Еще один 4-контактный разъем впаян в плату, типа Молекс, он подписан FANCON - к нему подключается вентилятор охлаждения...

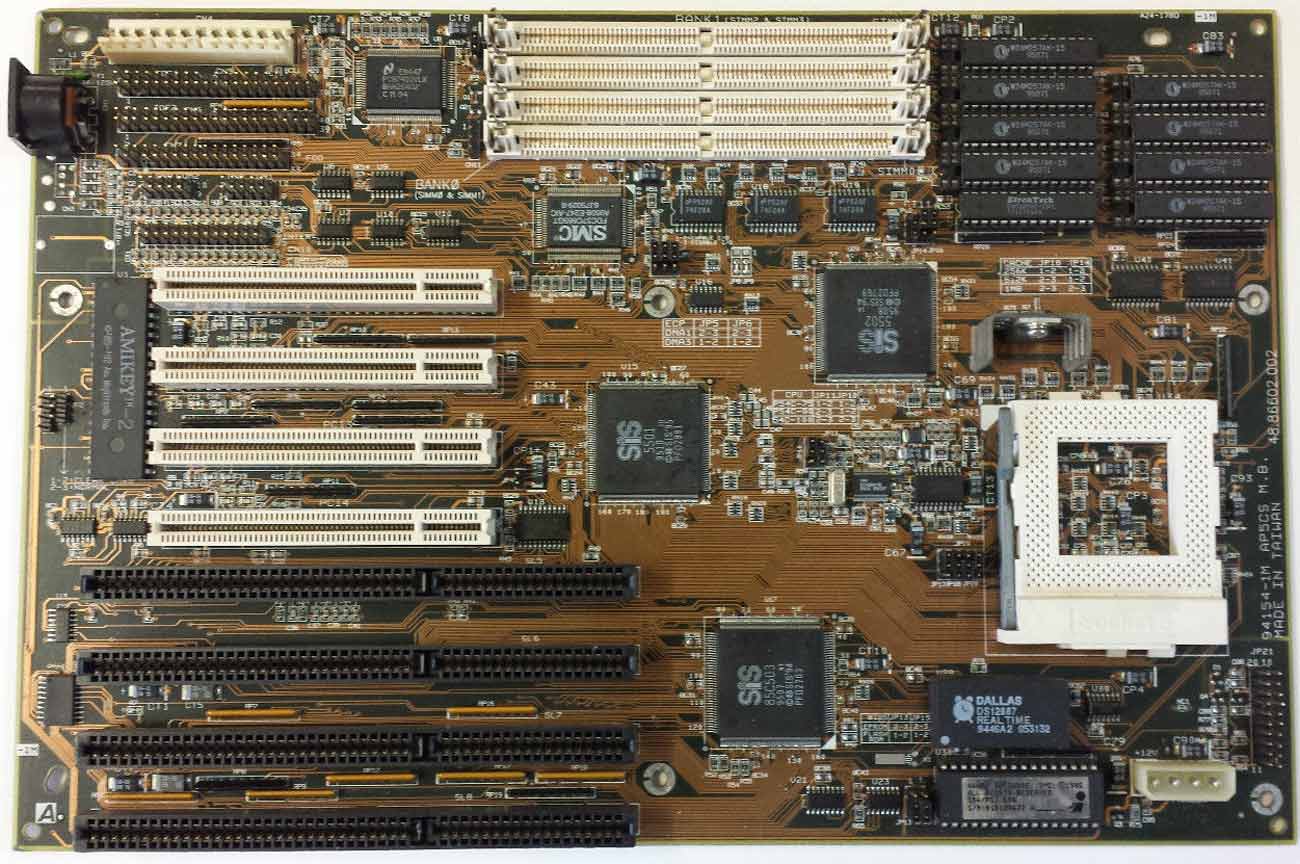

На фото элементы и микросхемы, присутствующие на материнской плате Acer AP5CS:

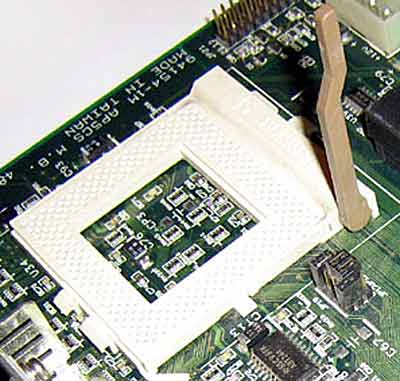

Процессорный разъем Сокет 5 / Сокет 7, рядом на радиаторе транзистор МОСФЕТ питания CPU.

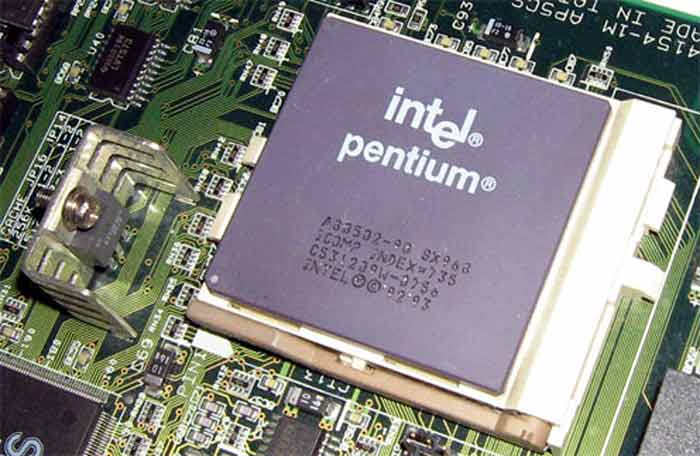

В сокете установлен процессор Intel Pentium A80502-90 SX968/SSS второго поколения, или P54C.

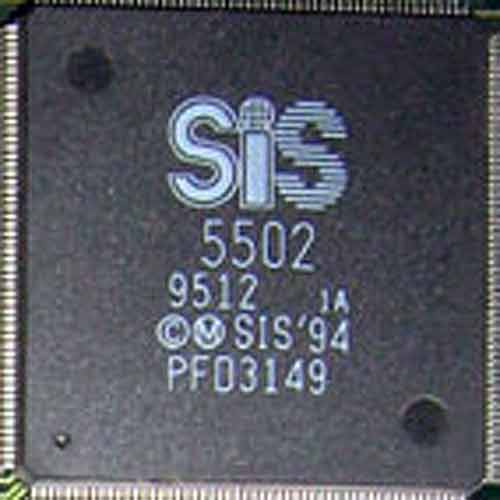

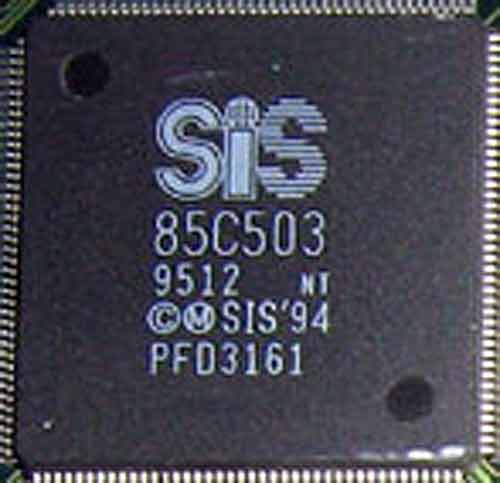

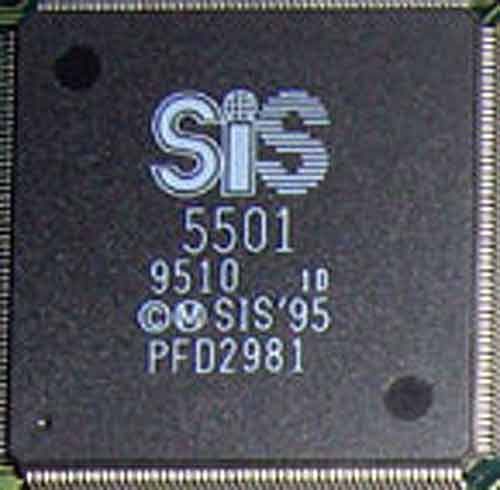

Микросхемы чипсета: SiS 85C503, SiS 5501 и SiS 5502
Другие микросхемы: SMC FDC37C665GT - Super I/O контроллер, обеспечивает работу флоппи-дисковода и LPT.
AMIKEY-2 - контроллер клавиатуры.
Девять микросхем в кроватках с маркировкой W24M257AK-15 и логотипом WINBOND. Это чипы памяти кэша.

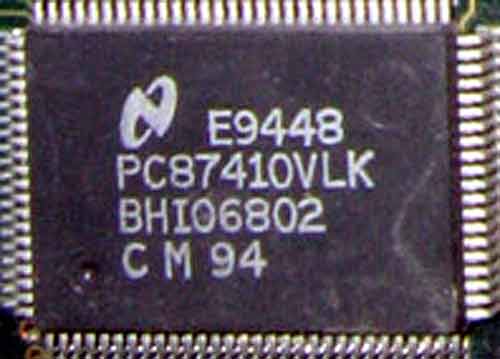

Микросхема с логотипом National Semiconductor и маркировкой E9448 PC87410VLK - это PCI-IDE контроллер интерфейсов.

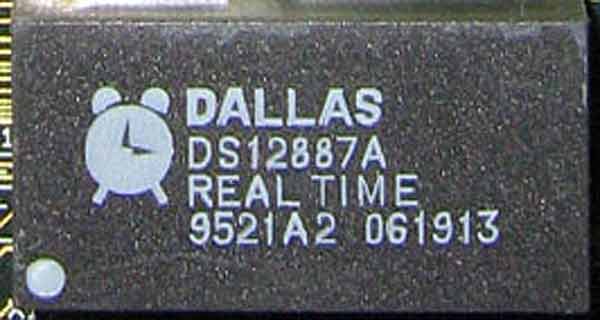

Чип Dallas DS12887A RealTime - это часы реального времени (RTCs).
+ Щелкните по рисунку, чтобы увеличить!
Еще есть мелкие микросхемы, буферы, операционные усилители... На этом все.
+ Щелкните по рисунку, чтобы увеличить!

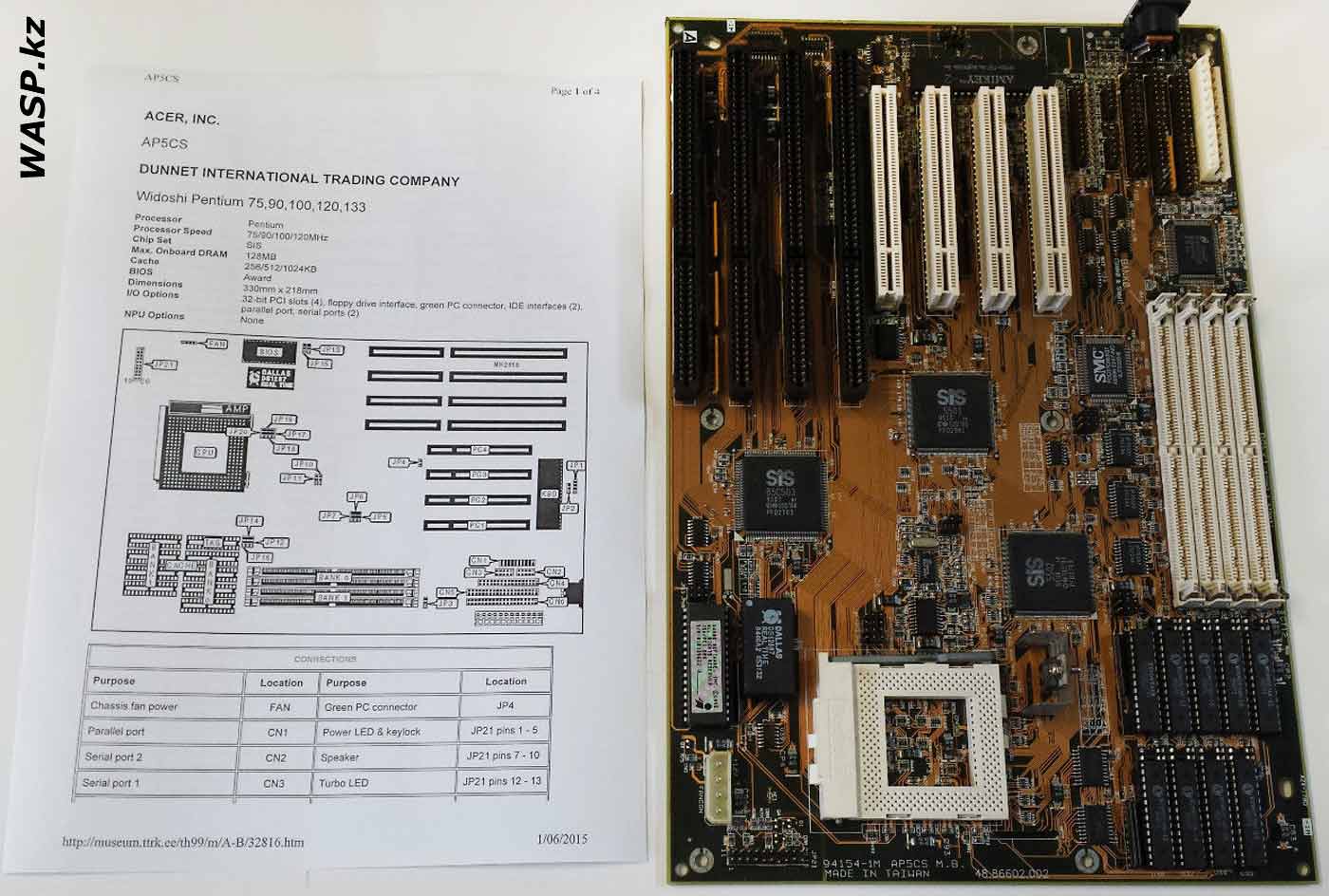

- Здесь вы можете скачать мануал на материнскую плату Acer AP5CS 94154-1M
Михаил Дмитриенко, Алма-Ата, 2009 г. (исправлено в 2015 г.) |
