Сегодня мы рассмотрим материнскую плату Gigabyte GA-M57SLI-S4, основанную на далеко не самом новом чипсете от NVIDIA. Тем не менее, эта матплата вполне интересна и актуальна.
Связка из двух (трех и четырех) видеокарт давно всем известна… технологии SLI или CrossFire. Эта «революционная» технология продолжает упорно долбиться в открытые ворота… У меня всего один знакомый уж больше года гоняет две, причем уже «устаревшие» видюхи в SLI-режиме, и с упорством достойным лучшего применения не устает твердить, мол, это супер!
А ещё пяток другой попробовали и не впечатлившись пораспродали вторые карточки…
Это предисловие, в котором я начал и закончил весь этот «пустой» спор Сторонников и Противников этих технологий, не об этом статья.
![Gigabyte GA-M57SLI-S4 обзор материнской платы Gigabyte GA-M57SLI-S4 обзор материнской платы](/Stat_PC/m-b/gi_ga-m57sli-s4/giga_1.jpg)
+ Щелкните по рисунку, чтобы увеличить!
Материнская плата Gigabyte GA-M57SLI-S4 типичный образец «гигабайтовской» продукции – синий текстолит, качество, комплектация, упаковка…
В этой добротно сделанной коробке мы и находим: саму матплату в привычном пакете; два CD-диска с дровами и ПО; книжку-мануал на английском языке; большой красочный плакат – инструкция по установке материнки; панель-заглушка на задние разъемы; четыре очень качественных SATA-кабеля; по одному шлейфу IDE и FDD; SLI-мостик; планка для прижима этого мостика; наклейку от Gigabyte (верно клеить на мордашку кейса).
![Материнская плата Gigabyte GA-M57SLI-S4, Socket AM2 AM2+ Материнская плата Gigabyte GA-M57SLI-S4, Socket AM2 (AM2+)](/images/photoalbum/album_1/1-gi_ga-m57sli-s4.jpg)
+ Щелкните по рисунку, чтобы увеличить!
![Gigabyte GA-M57SLI-S4 все разъемы Gigabyte GA-M57SLI-S4 все разъемы](/Stat_PC/m-b/gi_ga-m57sli-s4/8-gi_ga-m57sli-s4.jpg)
+ Щелкните по рисунку, чтобы увеличить!

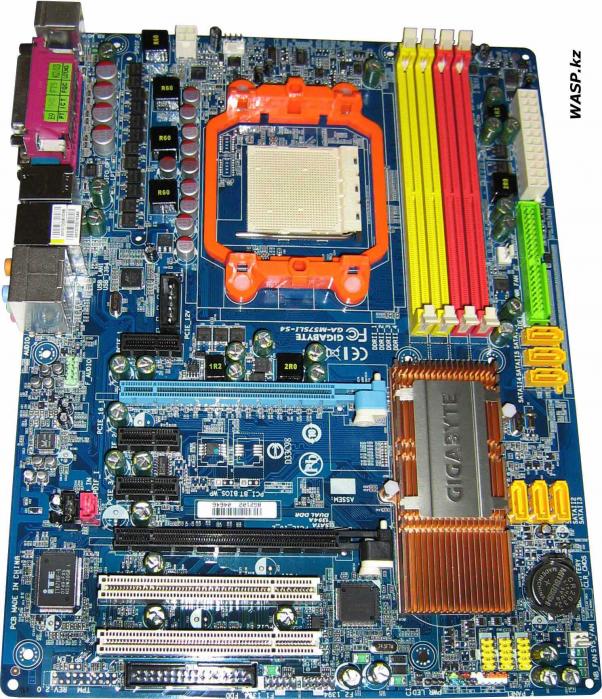

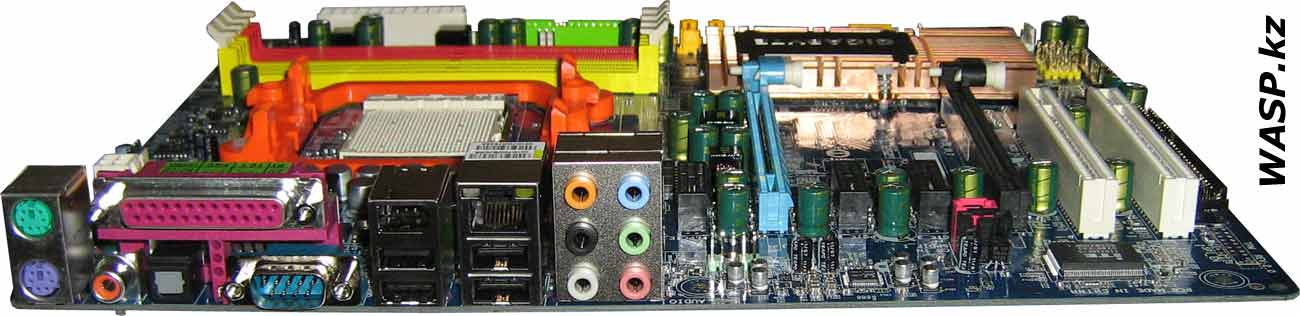

По визуальным ощущениям эта плата что-то среднее… Она одночиповая (nForce 570-SLI), чипсет прикрыт сравнительно большим, но низкопрофильным радиатором. Четыре разъема под память. Три «коротких» PCI-Ex1 слота, два PCI-Express х16 и два обычных PCI. SATA разъемов шесть, они разбиты на две группы по три штуки. Gigabyte GA-M57SLI-S4 поддерживает 10 портов USB2.0, из них только 4 выведены на заднюю панель, остальные для передней панели или для дополнительных планок. Здесь мы все еще имеем старые интерфейсы – LPT и COM, по одному каждый.
Разъемы питания матплаты стандартны 24 и 4 пиновые, кроме того, имеется разъем типа «Молекс» для дополнительного питания, но он нужен лишь в случае использования двух видеокарт в режиме SLI.
Цепи питания процессора организованы хорошо, «мосфеты» выстроены рядком – удобно, если что, клеить радиаторы дополнительного охлаждения… Здесь и еще в некоторых местах использованы «продвинутые» твердотельные конденсаторы, все остальные «кондеры» обычные электролиты.
![набор комплектующих Gigabyte GA-M57SLI-S4 набор комплектующих Gigabyte GA-M57SLI-S4](/Stat_PC/m-b/gi_ga-m57sli-s4/2-gi_ga-m57sli-s4.jpg)

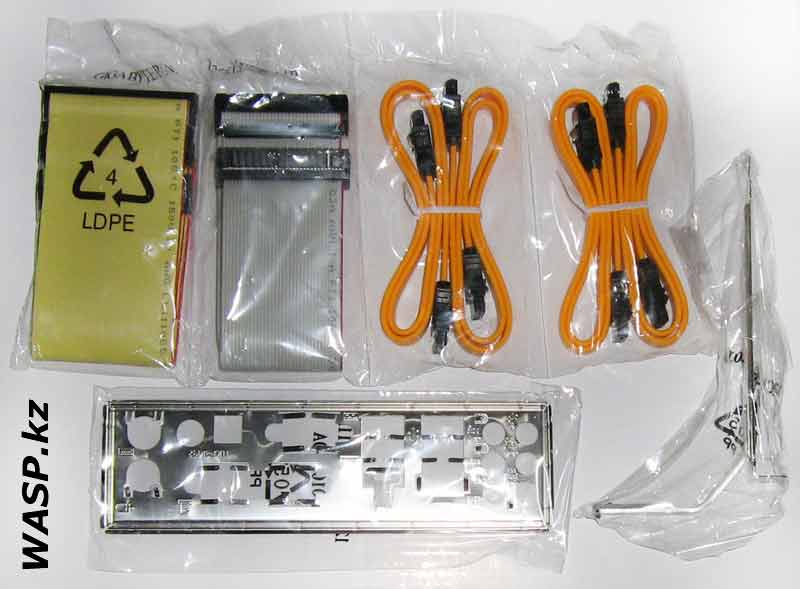

Комплектация
![Gigabyte GA-M57SLI-S4 драйвера и программы Gigabyte GA-M57SLI-S4 драйвера и программы](/Stat_PC/m-b/gi_ga-m57sli-s4/3-gi_ga-m57sli-s4.jpg)
Инсталляционные диски
![Gigabyte GA-M57SLI-S4 руководство пользователя Gigabyte GA-M57SLI-S4 руководство пользователя](/Stat_PC/m-b/gi_ga-m57sli-s4/4-gi_ga-m57sli-s4.jpg)
Книжка-мануал
![установка материнской платы Gigabyte GA-M57SLI-S4 установка материнской платы Gigabyte GA-M57SLI-S4](/Stat_PC/m-b/gi_ga-m57sli-s4/5-gi_ga-m57sli-s4.jpg)

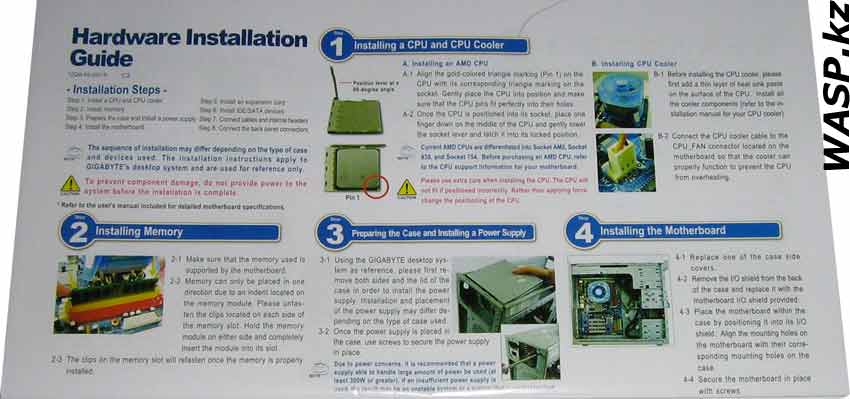

Плакат с инструкцией по сборке
На плате встречаются разведенные, но не распаянные места. Отсутствует также вторая микросхема BIOS’a…
Gigabyte GA-M57SLI-S4 чуть зауженная АТХ плата. Если ваш кейс с не самой продуманной конструкции, то весь правый край будет «висеть»… Как, например, в этом случае – читай!
![SLI мост на Gigabyte GA-M57SLI-S4 SLI мост на Gigabyte GA-M57SLI-S4](/Stat_PC/m-b/gi_ga-m57sli-s4/6-gi_ga-m57sli-s4.jpg)

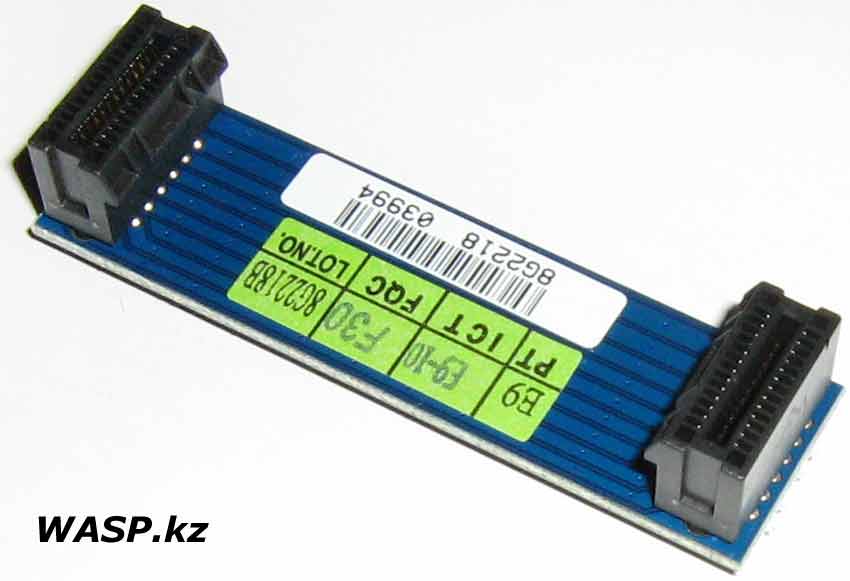

SLI-мостик
Процессорный разъем – SAM2, однако на коробке имеется наклейка, которая заявляет о поддержке SAM2+, соответственно и новых процессоров AMD Phenom. Это сотворено путем простой прошивки БИОСа, а вот насколько «полнокровно» будут работать в ней новые процессоры я так и не узнал, за отсутствием «Фенома». Скорее всего, урезанно… максимум для памяти 800MHz.
![TSB43AB23 76AN1YW на матплате GA-M57SLI-S4 TSB43AB23 76AN1YW на матплате GA-M57SLI-S4](/Stat_PC/m-b/gi_ga-m57sli-s4/9-gi_ga-m57sli-s4.jpg)

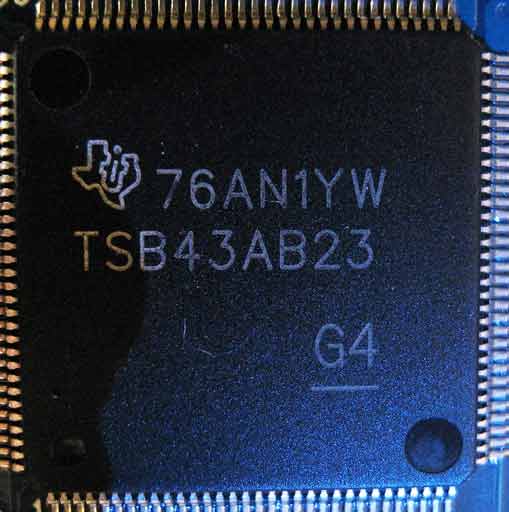

Микросхемы...
На компакт-дисках драйвера, на одном под Windows XP, на другом под Vista. Набор программного обеспечения стандартен для «Гигабайт» - прога для разгона, отслеживания температуры, прошивки БИОСа, восстановления системы… Кроме того, имеются два антивируса Нортон Интернет Секьюрити – пробная версия и Касперский шестой серии – лицензия до Нового года 2008 года.
В целях экономии не буду приводить (повторять) заявленные характеристики матплаты – их всегда можно просмотреть на сайте-изготовителя. Схемы общей компоновки, разводки элементов, разъемов и блоковую электронную схему смотрите на третьей странице - Впечатления и выводы - внизу.
1. Обзор – матплата, комплект, прочее
2. BIOS и разгонный потенциал
3. Впечатления и выводы
Михаил Дмитриенко, Алма-Ата, 2008
|
