Чипсет VIA PM800 IGP для Intel Pentium 4 - решение для среднего и бюджетного ПК

Оптимизированный для воспроизведения видео высокого разрешения, чипсет VIA PM800 IGP удовлетворяет всем требованиям быстро растущих рынков как мультимедиа-центров на базе ПК и ПК малого форм-фактора, так и мультимедийных компьютеров.

Новое 2D/3D -графическое ядро S3 Graphics UniChrome Pro IGP и революционный (?!) движок Chromotion CE Video Display Engine поднимают цифровые развлечения на новый уровень. Чипсет PM800 поддерживает как ЭЛТ и ЖК-мониторы, так и обычные ТВ и ТВ высокого разрешения (с разрешением до 1080 - требует соединения с 1080p-совместимым выходом TV-Out или платой DVI-декодера).

Движок Chromotion CE Video Display Engine использует многоступенчатую обработку для отображения мультимедийных данных, предоставляя ряд необходимых инструментов работы с видео, в том числе встроенный MPEG-2 декодер для плавного воспроизведения DVD с минимальной загрузкой центрального процессора, а также такие передовые инструменты рендеринга, как адаптивный деинтерлейсинг и защита от блокирования видео, что гарантирует стабильное проигрывание на всех устройствах вывода.

Благодаря использованию передовой архитектуры памяти графическое ядро UniChrome Pro обеспечивает оптимальную производительность для всех видов мультимедиа, игр и ресурсоемких приложений. Благодаря наличию раздельных 128-битных шин для пиксельных данных и для команд управления/текстур графическое ядро по скорости сравнимо с современными графическими платами для AGP8x.

Чипсет VIA PM800 использует контроллер памяти FastStream64 для мгновенного доступа к памяти DDR400 (максимальный объем составляет памяти 8 Гб). PM800 также обладает контроллером AGP 8X и высокоскоростной шиной Ultra V-Link, которая соединяет северный и южный мосты, обеспечивая скорость передачи данных 1066МБ/с.

В комбинации с южным мостом VIA VT8237 чипсет PM800 позволяет использовать весь спектр высокоскоростных устройств хранения данных и мультимедиа-функций, включая Serial ATA и V-RAID с поддержкой массивов RAID 0, RAID 1 RAID 0+1 (RAID 0+1 требует четырех накопителей Serial ATA; поддержка двух дополнительных накопителей требует двух дополнительных портов Serial ATA, реализованных с помощью дополнительного контроллера SATALite), а также поддержка VIA Vinyl Audio и Gigabit Ethernet с контроллером VIA Velocity.

Спецификации VIA PM800

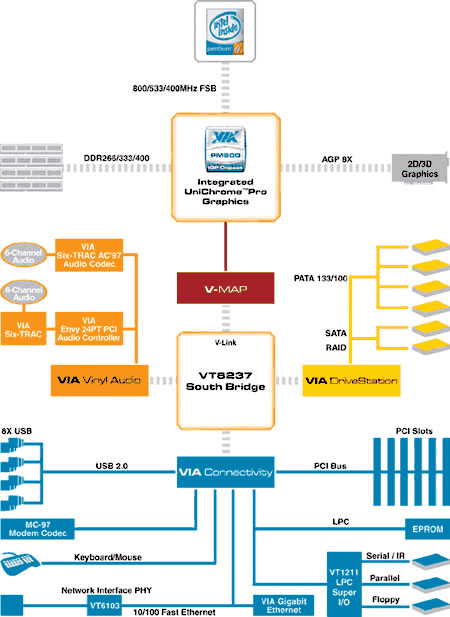

Блок-схема

Основные особенности:

• Полная поддержка последних моделей процессоров Intel Pentium 4

• Поддерживаются настройки системной шины 400/533/800MHz

• Поддерживает до 8 Гб памяти DDR266/333/400 SDRAM

• Высокоскоростной канал обмена данными между северным и южным мостом Ultra V-Link с пропускной способностью 1066 МБ/сек

• Порт AGP, совместимый с режимами передачи данных 8X/4X

• Встроенный видеоадаптер UniChrome Pro

• Оптимизированная архитектура памяти Unified Memory Architecture (UMA)

• Графический движок частотой 200MHz с раздельными 128-битными каналами

• 128-bit 2D/3D графический движок

• Движок Chromotion CE

- MPEG-2 декодер

- Защита от блокирования видео

- Адаптивный деинтерлейсинг

- Полностью поддерживает HDTV (до 1080p)

• Два 8-битных разъема видеозахвата

• Три 12-битных цифровых видеоразъема TV out, Video Capture In, и внешний TMDS-передатчик

• Полная поддержка Microsoft DirectX 7.0, 8.0, 9.0 и Open GL

• Поддержка VIA Vinyl Gold 8-канального аудиоконтроллера и встроенного VIA Vinyl 6-канального аудио

• Поддержка до 4 устройств Serial ATA

• Встроенный V-RAID с поддержкой RAID 0, RAID 1, RAID 0+1 и JBOD (SATA)

• Поддерживает до 4 устройств Parallel ATA133/100/66

• Поддерживает до 8 портов USB 2.0/USB 1.1

• Поддерживает дополнительный контроллер VIA Gigabit Ethernet и встроенный контроллер 10/100 Fast Ethernet

• Улучшенные возможности управления питанием

Преимущества VIA PM800

Chromotion CE Video Display Engine

Декодер MPEG-2 движка Chromotion CE полностью совместим со всеми DVD-проигрывателями, включая WinDVD, PowerDVD, и Windows Media Player, безупречное воспроизведение DVD осуществляется со скоростью 30 кадров в секунду, при этом загрузка центрального процессора остается минимальной.

Движок декодера поддерживает как MPEG1-, так и MPEG2-декодирование полей переменной длины, деквантование, обратное сканирование, iDCT и аппаратную компенсацию видео. Выполнение этих задач производится чипсетом, поэтому центральный процессор разгружен и может выполнять другие задачи, например, декодирование аудио или фрагмента изображения.

Адаптивный деинтерлейсинг - для того, чтобы отобразить цифровое видео на экране телевизора, необходимо перевести его в реальном времени из чересстрочного в подходящий формат. Движок UniChrome Pro использует интеллектуальную систему деинтерлейсинга Adaptive De-interlace Technique (ADT), которая анализирует каждую точку и определяет её место на экране наилучшим образом. Наиболее распространенные методы деинтерлейсинга - Bob и Weave.

Метод Bob эффективен для тех участков, где видео представлено движением, но не идеален для неподвижных участков.

Метод Weave подходит для видео с небольшими изменениями, но не подходит для быстро меняющихся кадров.

Передовая технология деинтерлейсинга UniChrome Pro's Advanced De-Interlacing Technique (ADT) комбинирует оба метода, анализируя каждую точку и выбирая для неё свой метод обработки.

Защита от блокирования видео - UniChrome Pro обеспечивает также аппаратную защиту от блокирования видео, ликвидируя в реальном времени "заблокированные" точки, появление которых возможно при воспроизведении потоков видео с высокой степенью сжатия.

UniChrome Pro поддерживает широкий ряд устройств высокоразрешающего вывода - движок Chromotion CE позволяет получить невероятное качество изображения для новейших форматов HDTV (разрешение до 1080 точек), например для Microsoft WMV HD. В сочетании с выходом Tv-Out, совместимым с 1080p HDTV или платой DVI-кодера UniChrome Pro поддерживает все HDTV-форматы, включая новейшие1080p, а также DVI-интерфейс. Для поддержки систем со встроенным экраном UniChrome Pro обладает интерфейсом DFP для одноканального или двухканального LVDS-декодера. Также есть отдельный разъём для ТВ-декодера для ТВ стандартов NTSC или PAL.

Графическое ядро UniChrome Pro от S3 Graphics по скорости сравнимо с современными графическими платами для AGP8x (почти :). В нем реализованы раздельные 128-битные шины для пиксельных данных и для команд управления/текстур

128-битный графический 2D-движок обеспечивает графику достаточного качества, позволяя ресурсоемким приложениям работать на максимальных настройках интерфейса, не жертвуя при этом производительностью всей системы (почти).

Особенностя 128-битного 3D-движка:

- Двойной пиксельный конвейер для 3D рендеринга

- 2 текстуры за такт

- До 4,5 миллионов треугольников в секунду

- До 200 миллионов пикселов в секунду

- Скорость заполнения - до 400 миллионов текселов в секунду

Передовой контроллер памяти - VIA DualStream64 делает доступ к памяти быстрым, обеспечивая оптимальную производительность. Поддерживается до 8 Гб памяти типа DDR266, 333 или 400.

Высокопроизводительный интерфейс ЦП. Чипсет PM880 поддерживает новейшие процессоры Intel Pentium 4 с системной шиной 800MHz и технологией Hyper-Threading, включая процессоры на ядре Prescott.

Драйверы VIA Hyperion 4в1 - стандартный и привычный набор драйверов VIA. Уже на протяжении восьми поколений чипсетов компания придерживается такой "формулы" драйверов.

Восхищенные эпитеты и рекламные преувеличения следует пропускать мимо ушей - примечание WASP

Михаил Дмитриенко, Алма-Ата
