Набор системной логики VIA K8M890 с интегрированным графическим ядром под процессоры AMD 64

Продукт массового бюджетного рынка

Набор системной логики VIA K8M890 с интегрированным графическим процессором (Integrated Graphics Processor, IGP) и поддержкой PCI Express образует исключительно гибкую платформу для крупных OEM-компаний и системных интеграторов, позволяющую выпускать современные и доступные ПК следующего поколения для массового рынка.

Являясь первым чипсет со встроенным графическим ядром VIA Chrome9, VIA K8M890 обладает поддержкой DirectX 9 и аппаратно реализованными пиксельными шейдерами. Они позволяют соответствовать как требованиям грядущей ОС Windows Vista, так и возрастающим запросам, предъявляемым видео высокой чёткости. VIA K8M890 даёт возможность использовать новейшие графические карты и высокоскоростные периферийные устройства с интерфейсом PCI Express, а также поддерживает полный спектр процессоров AMD Athlon64 и AMD Sempron.

В сердце северного моста – новейший интегрированный графический процессор (IGP) VIA Chrome9, создающий богатые визуальные впечатления благодаря реализации таких инновационных возможностей, как, например, 128-битный 2D/3D движок с двумя пиксельными конвейерами. Кроме того, чипсет K8M890 обладает исчерпывающей поддержкой дисплеев для вывода изображения в форматах HDTV, включая 1920x1080p, when coupled with an HDTV encoder, и дополнительными продвинутыми графическими средствами, в числе которых – видеодвижок Chromotion, полноценный деинтерлэйсинг, а также технология DuoView для расширения возможностей по производительности и представлению информации. Исключительно гибкая архитектура K8M890 также позволяет использовать внешний порт PCI Express x16 для последующего апгрейда и установки дискретной графической карты.

VIA K8M890 поддерживает технологию VIA's Hyper8, благодаря чему достигается связь между процессором и чипсетом по шине HyperTransport с параметрами 1ГГц/16-бит («туда» и «обратно»). Пропускная способность в этом случае достигает 8 Гбайт/сек, тем самым, способствуя гарантированно полному раскрытию потенциала производительности всех систем на базе AMD64.

Посредством комплекса технологий VIA DriveStation Controller Suite южный мост VIA VT8251 предоставляет наиболее полную поддержку всех нынешних высокопроизводительных интерфейсов подключения устройств хранения данных. Для работы с жёсткими дисками поддерживается двухканальный интерфейс Serial ATA II (150 МБ/сек), сохраняется возможность работы по параллельному интерфейсу – до 4 устройств по ATA-133. Собственный RAID-контроллер V-RAID, интегрированный в южный мост, обеспечивает потрясающе высокую скорость передачи данных и оптимальную безопасность их хранения, а также простоту установки и настройки. Поддерживается множество конфигураций RAID 0, RAID 1, RAID 0+1, RAID 5 и JBOD.

VIA VT8251 также включает интегрированное аудиорешение VIA Vinyl Multichannel HD Audio Suite, обеспечивающее превосходную реализацию восьмиканального звука, восемь высокоскоростных портов стандарта USB 2.0 и набор высокоскоростных коммуникационных интерфейсов на базе интегрированного сетевого решения 10/100 Мбит/с Fast Ethernet, с возможностью установки отдельного гигабитного Ethernet-контроллера VIA Velocity.

VIA K8M890 основан на уникальной модульной архитектуре платформ VIA V-MAP (Modular Architecture Platform). Данная архитектура способствует ускорению разработки новых продуктов на её базе и сокращению времени вывода новых изделий на рынок. V-MAP предусматривает использование шины Ultra V-Link, работающей на скоростях до 1 Гбайт/сек, для соединения северного и южного мостов чипсета.

Характеристики чипсета VIA K8M890 - VT8251:

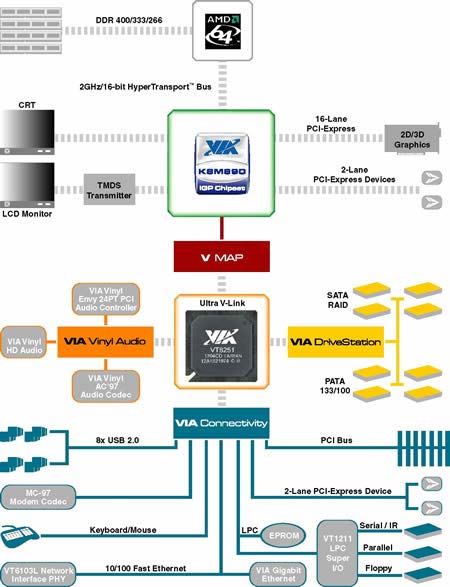

Структурная схема

Ключевые возможности

» Поддержка полного спектра процессоров AMD Athlon 64/Sempron

» Технология Hyper8 устанавливает 16-бит/1 ГГц HyperTransport канал связи между процессором и чипсетом

» Интегрированное графическое ядро VIA Chrome9

» Поддержка внешней графики с интерфейсом PCI Express x16

» Связь северного и южного мостов чипсета посредством высокопроизводительной шины Ultra V-Link (1 Гбайт/с)

» Интегрированное аудиорешение VIA Vinyl HD Audio и поддержка установки более совершенного VIA Vinyl Gold Multichannel HD Audio Suite

» Поддержка до 4 устройств Serial ATA II

» Встроенный V-RAID контроллер с поддержкой RAID 0, RAID 1, RAID 0+1, RAID 5 и JBOD (SATA)

» Поддержка до 4 устройств по параллельному интерфейсу ATA133/100/66

» Поддержка до 8 UHCI-совместимых портов USB 2.0/USB 1.1

» Поддержка дополнительного гигабитного Ethernet-контроллера VIA и наличие встроенного 10/100 Fast Ethernet MAC

» Интегрированный MC'97 модем

» Продвинутые технологии управления питанием, включая ACPI/OnNow

» 933-контактный BGA-корпус северного моста

» 645-контактный BGA-корпус южного моста VT8251

Особенности VIA K8M890

Интегрированная графика - встроенное видеоядро VIA Chrome9 демонстрирует высокую производительность в новейших 3D и мультимедиа приложениях как при работе с графикой, так и при воспроизведении видео. Соответственно, без нужды нет необходимости тратиться на внешнюю графическую карту.

Технология VIA Hyper8 позволяет достичь двухстороннего режима работы с параметрами 16-бит/1 ГГц по шине HyperTransport между северным мостом K8M890 и 64-битными процессорами следующего поколения AMD Athlon 64 и AMD Sempron. При этом пиковая скорость передачи данных достигает 8 Гбайт/сек.

Шина Ultra V-Link - интерфейс передачи данных V-Link обеспечивает обмен информацией между южным мостом VIA VT8251 и северным мостом VIA K8M890 на скоростях до 1 Гбайт/сек. Пропускной способности и низких задержек интерфейса Ultra V-Link достаточно для удовлетворения всё возрастающих потребностей мультимедиа-приложений.

Родная поддержка Serial ATA/RAID - VIA DriveStation Controller Suite со встроенным четырёхканальным Serial ATA/RAID-контроллером напрямую поддерживает до четырёх 150 МБ/сек Serial ATA II-устройств. V-RAID контроллер реализует родную поддержку RAID 0, RAID 1, RAID 0+1, RAID 5 и JBOD, гарантируя оптимальную безопасность данных и производительность системы. Дружелюбный интерфейс ПО V-RAID позволяет легко конфигурировать дисковые массивы и управлять ими.

Многоканальные аудиотехнологии - VIA Vinyl HD Audio и VIA Vinyl Gold HD обеспечивают богатый, тёплый многоканальный звук с разрешением 24/96 бит при выводе на шесть либо восемь каналов. Благодаря такому подходу достигается живой и чистый звук, высокого уровня качества для массовых интегрированных либо размещающихся на плате решений.

Михаил Дмитриенко, Алма-Ата
