Статьи » Чипсеты, контроллеры » AMD 690G/690V - чипсет с видеоядром
AMD 690G/690V - чипсет с видеоядром

AMD 690G/690V: чипсеты с интегрированной графикой и поддержкой HDMI для AMD64

AMD 690G/690V + SB600



Северный мост, помимо графического ядра, отвечает за поддержку шины PCI Express, всего имеется 24 линии, из которых 16 используется для графического порта, 4 могут быть использованы для карт расширения или подключения интегрированных контроллеров (в первую очередь — сетевого, поскольку собственного MAC-адаптера чипсеты ATI уже достаточно давно не имеют), и еще 4 линии используются для соединения северного моста с южным. Графическое ядро поддерживает DirectX 9.0 и по 3D-функциональности аналогично Radeon Xpress 1150, также имеет 4 пиксельных конвейера, поддержка вершинных шейдеров эмулируется драйвером и выполняется центральным процессором. Частота увеличена с 325 до 375—400 МГц (на разных платах). Старшая версия (690G) поддерживает два независимых цифровых дисплейных контроллера, таким образом, выходы, которые могут быть распаяны на плате, включают VGA, DVI и HDMI в любых сочетаниях, единственным отличием младшей версии (690V) является отсутствие цифрового выхода (остается только аналоговый VGA). Также обе версии имеют интегрированный ТВ-выход. Интегрированное видеоядро может работать совместно с видеокартой, чем обеспечивается подключение трех — четырех мониторов.

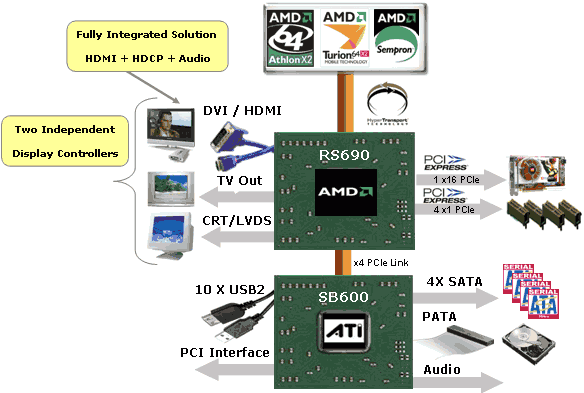

AMD 690G/690V + SB600 блок схема чипсета



Функциональность южного моста SB600 нам уже знакома:



• Контроллер SATA-II AHCI (c обратной совместимостью с IDE) на 4 порта SATA300 (до 3 Гбит/с)

• Поддержка режимов RAID для всех SATA-портов: 0, 1 и 1+0

• Один канал PATA на 2 устройства ATA133

• 10 портов USB 2.0

• Шина PCI (до 6 устройств «bus master»)

• Звуковая подсистема HD Audio

• Интерфейс AC-Link с возможностью подключения аудиокодеков AC’97 (2.3) и модемных MC’97



Подробное описание уже начавших поступать в нашу лабораторию системных плат на основе AMD 690 последует в самом скором времени. А пока можно отметить несколько общих черт — по комплектации, платы даже на 690G не стремятся превысить уровень моделей на чипсете GeForce 6150, в целом преобладают экономичные (и даже намеренно упрощенные) дизайны. Лишь наличие двух разъемов на задней панели, включая непременный цифровой, зачастую HDMI, отражает расширенную функциональность. Таким образом, AMD «держит слово», оставляя сегмент решений для взыскательных потребителей за NVIDIA (впрочем, не исключено, и появление менее массовых моделей, например, с сочетанием DVI+HDMI). Обращает на себя внимание и минимальное оснащение чипсета радиаторами. Так, на южном мосту вы можете и вовсе ничего не обнаружить, а для северного моста используются максимально компактные конструкции. Секрет прост — тепловыделение рекордно низкое, даже продолжительное тестирование без дополнительного обдува чипсета не привело к разогреву северного моста выше 45 градусов. Свойство вдвойне полезное для плат, предназначенных для сборки медиацентров, баребонов и встраиваемых решений, применение чипсета AMD 690G в таких целях уже заявлено, например, компаниями Shuttle, Albatron и MSI.



Выводы



Платформа Socket AM2 получила ожидаемое пополнение — недорогой, экономичный чипсет с достойной производительностью и весьма зримой фирменной опцией — поддержкой HDMI. Впрочем, для многих потребителей не менее приятным фактом окажется наличие VGA в паре с DVI на многих недорогих платах (до сих пор такая связка встречалась у считанного количества плат на GeForce 6150). Очень важно, что платы на чипсетах AMD 690 будут выпущены всеми основными производителями системных плат, что должно обеспечить, как возможность выбора, так и доступность в продаже.



Дмитрий Лаптев

Опубликовано — 28 февраля 2007 г.
