Как приклеить радиаторы на чипы? Компьютер своими руками...

Не будем задаваться вопросом «зачем это?» - и так понятно. Многие производители, заложив в свою IT-продукцию широкие возможности, в том числе разгонные экономят на мелочах – на охлаждении…

Не будем разбирать такой вопрос: купил в магазине, согласно инструкции установил… И так понятно, слава богу!

Рассмотрим самый распространенный вариант: есть «железо» и на нем кой-чего греется.

На материнских платах греются: системная логика (чипсет) – северный и южный мост; элементы цепей питания процессора и оперативной памяти - MOSFET. На видеокартах это чипы видеопамяти и также питание – МОСФЕТы.

Ищем и ещё раз ищем алюминиевые, а если повезет медные радиаторы!

Ладно, найдем. Примеряем. Если что, лишнее обрезаем ножовкой по металлу. Если плохая подошва – основание, контактирующее с чипом – его надо обработать. Зеркальный блеск, которым некоторые восхищаются, совершенно не нужен. Нужно большее – плоскость. Сделаем всё, что можно сделать в домашних условиях. Берем лист самой мелкой наждачной бумаги «нулевки», кладет его на какую-нибудь «гарантированную» плоскость, например на стекло. Притираем основание радиатора об эту наждачку. Жмём, но не сильно, равномерно распределяя прижим. Поворачиваем и снова притираем…

Готовые радиаторы для чипов памяти или цепей питания...

Готово. Теперь остается лишь приклеить радиатор к греющемуся объекту. Это просто, когда имеется специальный термоклей, например АлСил-5, но у нас в Алма-Ате такого товара, к сожалению и удивлению нет! Вернее бывает, крайне редко, и то ерунда какая-то… Например Arctic Silver Thermal Adhesive в Пульсере, по цене более 17$... Разумеется, брать его за такую цену глупо.

Обойдемся чем-нибудь попроще…

Наносим тонкий слой термопасты на чип или группу МОСФЕТов, оставляя по краям маленькие чистые уголки. На эти уголки капаем простой клей, например, «Момент», или там китайский суперклей… Аккуратно, чтобы не сильно смешать термопасту с клеем накладываем радиатор на чип и прижимаем. Хорошо бы дать подсохнуть клею под небольшой нагрузкой.

Внимание! Клей нельзя наносить на «голый» кристалл!

Данный метод не самый лучший, примитивный, но работающий (на безрыбье)… Приматывание радиаторов нитками не дает хорошего и долговременного прижатия радиатора к чипу – нитки со временем растягиваются. Сооружать какие-либо посторонние прижимы, долго и хлопотно.

Внимание! Следует помнить, что подобная «самодеятельность» почти наверняка лишает вас гарантии на «железяку». И если следы клея «Момент» или ему подобных еще можно удалить, то от следов китайского суперклея не избавиться!

Теперь кратко о радиаторах – где их можно раздобыть?

В общем, подходящие радиаторы найти не так уж и сложно. Можно снять готовые со старых матплат, видеокарт, блоков питания, в различной электронной аппаратуре… Можно купить какой-нибудь дешевенький кулер для процессора и распилить его ножовкой… В крайнем случае, можно использовать металлический прокат – алюминиевый. Уголок, другой профиль, используемые в строительстве, мебельном производстве, те же гардины для штор… В общем, широкий простор для фантазии!

Слева - этот радиатор от "Пня" первого можно распилить; в центре - радиатор из блока питания ПК; кулер от "Пня" третьего - пилим все это!..

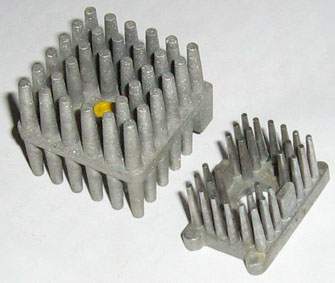

Радиаторы из китайской электроники - слева, радиаторы советских времен - справа

Для охлаждения оперативной памяти подойдут просто алюминиевые пластины.

Внимание! Помните, что для хорошего охлаждения важны: хорошая плоскость основания радиатора, наличие термопасты и достаточно плотный прижим плоскости радиатора к плоскости чипа. Иначе можно нанести только вред, можно затруднить вообще охлаждение чипа и вызвать его необратимый перегрев.

На это вроде бы все.

А с этой старой матплаты также можно взять многое...

Михаил Дмитриенко, Алма-Ата, 2008
