Speed Controller PC-SCA II - регулятор оборотов вентилятора

Регулятор оборотов, для вентилятора ПК - Speed Controller PC-SCA II



Постоянно растущие мощности компьютеров напрямую связаны с увеличивающимся энергопотреблением, а соответственно тепловыделением. Тепловыделение требует адекватного охлаждения, которое чаще всего достаточно шумное, неприлично шумное.



Можно применять дорогостоящие и тихие системы охлаждения, но можно идти другим путем, используя все тот же старый добрый кулер с вентилятором. Достаточно купить избыточную систему охлаждения – медный радиатор, с большим оборотистым вентилятором, а потом попросту снизить обороты вращения этого вентилятора до минимума. Результат – практически бесшумная и вместе с тем эффективная система охлаждения.



Сегодня мне попал в руки регулятор оборотов от известной китайской компании PC Cooler (Fluence Technology). Называется он Speed Controller PC-SCA II. Чаще всего подобные устройства компьютерные умельцы собирают сами, так как промышленные образцы в некотором смысле редкость (особенно на нашем рынке).

Я купил его в компании DESCom, по цене ~ 850 тнг (~ 7$). Причем продавец и сама не знала о чем идет речь и только случайно мною брошенный взгляд на монитор ее ПК выхватил из громадного списка эту штуковину.

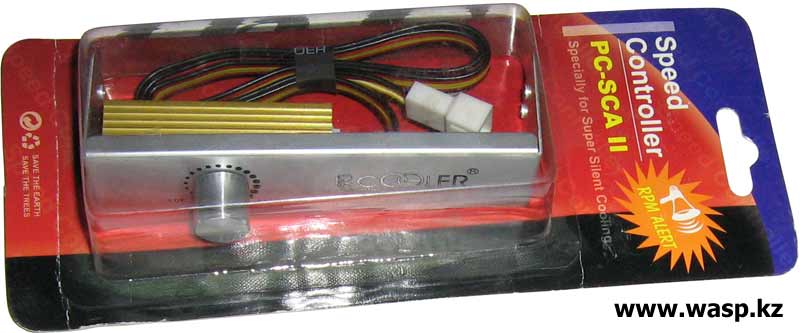

Speed Controller PC-SCA II полный комплект

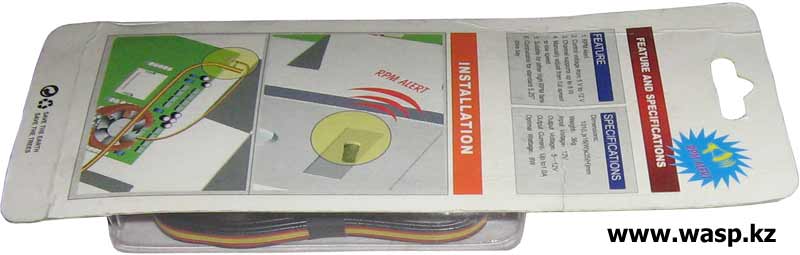

регулятор Speed Controller PC-SCA II



Нет, в продаже, конечно же, можно найти и другие девайсы с подобными функциями – с Ж/К экранами, вставляемые в 5-ти дюймовые отсеки (а то и в два сразу), с функциями авторегулировок, индикацией, с дополнительными термодатчиками. Имеются и кейсы с встроенными устройствами такого типа – смотри, например, здесь. Но, в большинстве своем это дорогие устройства, к тому же чаще всего они более декоративные, нежели практически полезные.



Впрочем, Speed Controller PC-SCA II также не блещет особой функциональностью. Регулятор имеет размеры 101Х16Х35 мм и предназначен для размещения в 3,5 дюймовом отсеке (форма-фактор стандартного флоппи-дисковода). Вес около 36 грамм. Вход – 12 вольт, выход – от 5 до 12 вольт (вплоть до 1 А). Оптимальная мощность 8W. Длина кабеля – 45 см.



Внешне это алюминиевая панелька, имеющая всего лишь один орган управления – регулятор оборотов (обычный переменный резистор). С внутренней стороны тоже ничего примечательного – все закрыто алюминиевым же радиатором желтого цвета. Кабель шестижильный. Сперва он подключается трехпиновым разъемом к соответствующему разъему на материнской плате (Fan CPU), уходит в регулятор оборотов и оттуда возвращается уже к кулеру – разъем так же трехпиновый.

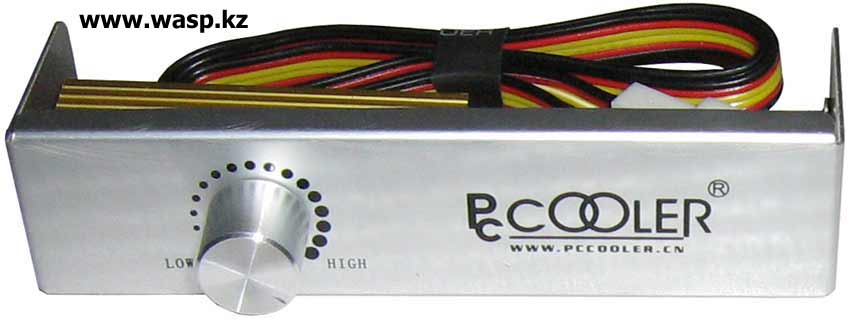

Speed Controller PC-SCA II реобас



Устройство собрано аккуратно, придраться не к чему. Крепление – на два или же четыре винта к стандартной трехдюймовой корзине, вместо флоппи-дисковода. Этот момент имеет недостатки. Во первых PC-SCA II подойдет далеко не к каждому кейсу чисто по эстетическим соображениям – такие серебристо-алюминиевые корпуса надо еще поискать! Далее, ручка регулировки оборотов слишком большая и, не говоря уж о том, что она будет не самым изящным образом торчать, она будет еще и некоторым фактором риска – мало ли кому захочется ее просто так (или случайно) крутануть? В кейсах, где имеются откидные крышки, скрывающие отверстия под FDD, эта ручка также будет мешаться – крышку на ином корпусе и не закрыть… Как, например это было у меня с кейсом Codegen 6213S-C9, причем раскраской этот кейс подходил идеально для PC-SCA II. Ну, если ручку можно, в крайнем случае, заменить, вообще убрать, то со следующим недостатком сложнее. Крепежный элемент (под 4 винта) короткий. Он не достает до 3-х дюймовой корзины в доброй половине современных кейсов. Например, для установки этого регулятора оборотов в кейс KME 5752 мне пришлось «доращивать» еще около 5 см (использовал металлические элементы из детского конструктора). Именно этот последний недостаток перечеркнул для меня данное устройство. Я использовал его некоторое время, но находилось оно позади кейса (провода были пропущены через свободный разъем под карты расширений).



настройка регулятора PC Cooler PC-SCA II



Теперь о главном – об работе. При включении компьютера Speed Controller PC-SCA II издает одиночный и короткий, громкий и нервирующий пик. Далее, запустив какую-нибудь прогу с функцией оперативного отображения температурного режима CPU и отображающую количество оборотов вентилятора в минуту, плавным движением руки слегка поворачиваем несколько тугой регулятор. Обороты снижаются. Температура в норме. Крутим далее. И вот где-то на середине регулятора PC-SCA II начинает пищать непрерывно – так же пронзительно и мерзко! Далее регулировать не имеет смысла – хоть до критического температурного порога еще ой как далеко, но невозможно же работать при таком пищаньи! Этот момент совсем плох…



Устройство сигнализирует просто так – оно не умеет определять текущую температуру, например CPU, и никак не связано с датчиками матплаты, и этот «порог срабатывания защиты» исключительно прошит разработчиком на какую-то условную величину…



Есть, конечно же, выход – разобрать устройство и выпаять пищалку на фиг! Но пусть этим занимаются другие.



Итого. Данная штуковина работает. Не на все 5, но достаточно. Даже не доходя до «непрерывного писка» обороты кулера, опять же от PC Cooler SPA92CA снизились с ~3250 до 2800 об/мин. Температура процессора не поднялась ни на грамм – 27-29°С в режиме средней загрузки (музыка, фильм). А процессор AMD Athlon 64 X2 4800+ Brisbane, безо всяких технологий «Energy Efficient». Шум не самого тихого кулера заметно снизился, хотя я бы убавил еще малость.

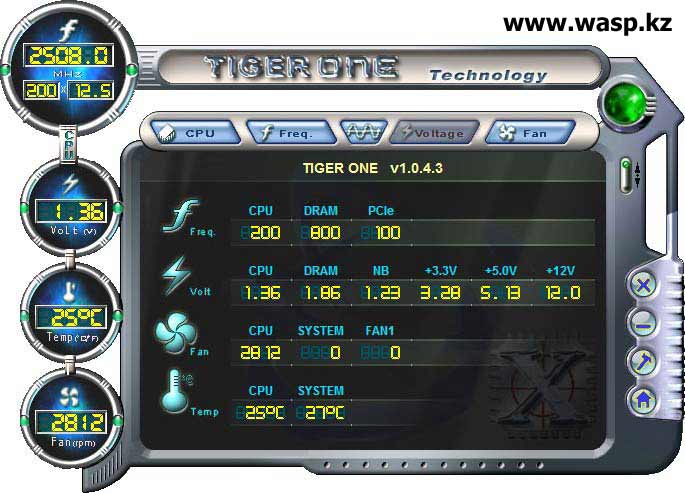

Tiger One - температурный режим, обороты вентилятора



Актуальность подобного регулятора имеется. Несмотря на то, что практически все современные матплаты поддерживают авторегулировку оборотов кулера, производители систем охлаждения не спешат оснащать свои изделия регулируемыми вентиляторами. И если под 775 сокет такие решения встречаются уже часто, то под SAM2 я подобного не видел.



Другой нюанс, современные процессоры не такие уж и горячие, и многие кулеры для них попросту избыточны. А понижение оборотов на мощном кулере дает изящное решение – тишину и уверенность.



Потому рекомендую. К сожалению, на нашем Алма-Атинском рынке подобные устройства скорее исключение…





Михаил Дмитриенко, Алма-Ата, 2008
