Краткий обзор кулера Cooler Partner - китайский вал!
Для недорогих видеокарт или для чипсета материнской платы среднего и бюджетного уровней зачастую недостаточно штатного охлаждения, чаще всего пассивного (экономия производителя). Однако в реальности подобные вещи нагреваются недопустимым образом. Для устранения подобных явлений в продаже имеется огромное количество разнообразных готовых решений.
Сегодня мне попался один такой кулер, его и рассмотрим.
Начало
Ни сам продавец, ни его документация не смогли разъяснить, кто производитель этого кулера, естественно - это Китай, значит очередное Noname…
Цена чуть меньше 2,5 долларов (уже позже, через неделю я видел эти кулеры в другом магазине по 1,05 доллара США). Соответственно, ждать пакетиков, коробочек, инструкций бессмысленно. Знаем все это и берем - нам нужно.

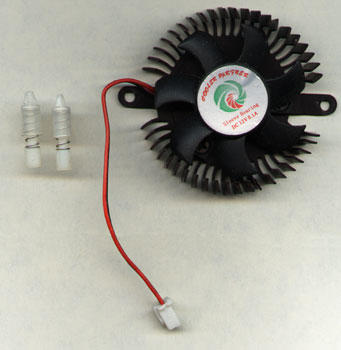

Радиатор, конечно алюминиевый, круглой формы – 55 мм (65 мм с ушками крепления, 14 мм высотой), с хорошо обработанным основанием – подошвой – которая, кстати сказать, могла быть и потолще. Лепестки радиатора имеют соответствующий аэродинамический изгиб. Технология изготовления не банальная штамповка, а протяжка сложного профиля с последующими токарными, фрезерными и шлифовочными работами – что плюс несомненный. Если даже это штамповка, то высокотехнологичная, и все равно с последующими фрезерными и шлифовочными обработками.
Семилопастный вентилятор 45 мм, практически бесшумный, на втулках скольжения – 12 вольт, 0,1 ампер. Сам вентилятор разбирать не стал – товар китайский, разборки боится. Разумеется, ни о каком контроле оборотов и речи не может идти – провод двойной, слишком короткий – что и необходимо для видеокарты. Разъем питания стандартный, как на видеокартах старого типа. Так что если вам захочется использовать кулер для охлаждения чипсета, разъем придется отрезать и припаивать обычный, типа MOLEX.
Немаловажный параметр – расстояние между пистонами крепления – 60 мм. Так что прежде чем покупать любой кулер, замерьте линейкой расстояние между отверстиями на вашей видеокарте.

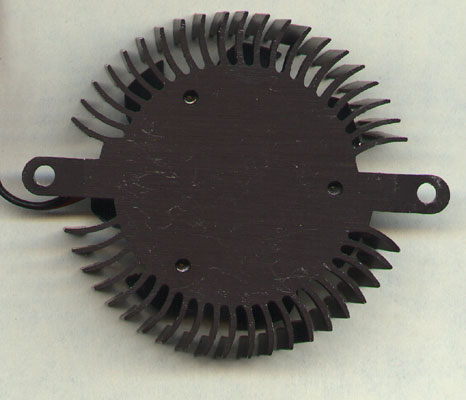

Нижняя сторона - подошва
Установка и гм, тестирование
Как и ожидалось, установка на три различных видеокарты - GF2 MX400, GF FX5200 и ATI RadeOn 9600 PRO, на которых имелись пассивные радиаторы, прошла без осложнений. С помощью пассатижей сжали пластмассовые ушки-распорки пистонов на обратной стороне карточки и сняли старые радиаторы, аккуратно убрали старую термопасту. Так же на подошву подопытного кулера нанесли свежий термоинтерфейс - термопасту КПТ-8. Аккуратно установили его на GPU, соосно отверстиям крепления. Слегка прижав, покрутили – чтобы разровнять и выжать лишнюю термопасту. Потом, удерживая пальцем по центру вентилятора исхитряемся одновременно (или хотя бы) воткнуть и защелкнуть пистоны крепления в предназначенные отверстия. Подпружиненные пистоны держат крепко. Как и говорилось, кулер почти бесшумен, воздух гонит бодро.
 За исключением GF2 MX400, на котором не нашлось даже распаянного разъема под питание кулера (!), остальные карты грелись в разумных пределах и со своими пассивными радиаторами.
Теперь тестирование означенное «Гм», так как подобное охлаждение неспособно изменить что-либо кардинально (только уберечь от гари), то и тестирование наше заключалось в прикладывании пальца к обратной стороне карточки, радиатору и вообще, чисто визуально…
Установка кулера охладила GPU всех карт удовлетворительно. Лишняя горячая точка в ПК ликвидирована, задача кулера выполнена, можно отправлять его в корзину.
Итого
Разумеется, эта штука далека от оверклокерских изысков, однако свою штатную задачу она выполняет на хорошо. Ее можно рекомендовать лишь в тех случаях, когда адекватное штатное охлаждение слабовато, когда пассивные кулеры слишком раскаляются и нет возможности укрепить на них обычный вентилятор. Цена и качество в данном случае идеальны.
Как еще более дешевый вариант, есть целый ряд подобных устройств, но гораздо более худшего качества, как пример, вот этот безымянный кулерок «Made in China» - тонкий штампованный алюминий, слабенькие ненадежные пистоны крепления и вентилятор, который может заклинить в любой момент… Зато вид – этакая дешевая потуга подкупить моддера-любителя. Цена, между прочим, такая же.
Михаил Дмитриенко, Алма-Ата
Cooler Partner Cooler Brief - Chinese Shaft!
For inexpensive video cards or for a motherboard chipset of the middle and budget levels, regular cooling is often not enough, most often passive (manufacturer's savings). However, in reality, such things heat up in an unacceptable way. To eliminate such phenomena, there is a huge variety of ready-made solutions on sale. Today I came across one such cooler, and we will consider it.
Neither the seller himself nor his documentation could explain who the manufacturer of this cooler is, of course - this is China, which means another Noname ...
The price is slightly less than $ 2.5 (later, a week later, I saw these coolers in another store for $ 1.05). Accordingly, it is pointless to wait for bags, boxes, instructions. We know all this and take it - we need it.
The radiator is, of course, aluminum, round in shape - 55 mm (65 mm with lugs, 14 mm high), with a well-finished base - the sole - which, by the way, could have been thicker. The radiator blades have a corresponding aerodynamic curve. The manufacturing technology is not trivial stamping, but broaching of a complex profile with subsequent turning, milling and grinding works - which is an undoubted plus. Even if it is stamping, it is high-tech, and all the same with subsequent milling and grinding treatments.
Seven-blade 45 mm fan, virtually silent, 12 volts, 0.1 amperes on slide bushings. The fan itself did not disassemble - the product is Chinese, it is afraid of disassembly. Of course, there can be no talk of any speed control - the wire is double, too short - which is necessary for a video card. The power connector is standard, like on old-style video cards. So if you want to use a cooler to cool the chipset, you will have to cut off the connector and solder the usual one, such as MOLEX.
An important parameter is the distance between the fastening caps - 60 mm. So before buying any cooler, measure the distance between the holes on your video card with a ruler.
As expected, the installation on three different video cards - GF2 MX400, GF FX5200 and ATI RadeOn 9600 PRO, which had passive heatsinks, went smoothly. With the help of pliers, they squeezed the plastic clips of the pistons on the back of the card and removed the old radiators, carefully removed the old thermal paste. A fresh thermal interface, KPT-8 thermal paste, was also applied to the sole of the experimental cooler. We carefully installed it on the GPU, aligned with the mounting holes. Pressing lightly, twisted - to smooth out and squeeze out excess thermal paste. Then, holding our finger in the center of the fan, we contrive at the same time (or at least) to stick and snap the fastening caps into the designated holes. Spring loaded caps hold tight. As it was said, the cooler is almost silent, the air drives cheerfully.
GPU Cooler Partner cooling With the exception of the GF2 MX400, which does not even have a soldered connector for powering the cooler (!), the rest of the cards were heated within reasonable limits with their passive heatsinks.
Now testing the aforementioned "Hm", since such cooling is not able to change anything drastically (only to protect it from burning), then our testing consisted of putting a finger on the back of the card, the radiator and, in general, purely visually ... Installing a cooler cooled the GPUs of all cards satisfactorily. The superfluous hotspot in the PC has been eliminated, the cooler's task is completed, you can send it to the trash can
Of course, this thing is far from overclocking delights, but it performs its regular task well. It can be recommended only in cases where adequate standard cooling is weak, when passive coolers get too hot and there is no way to mount a regular fan on them. Price and quality are ideal in this case.
As an even cheaper option, there are a number of similar devices, but of much worse quality, as an example, this unnamed cooler "Made in China" - thin extruded aluminum, weak unreliable fastening caps and a fan that can jam at any moment ... But the view is a cheap attempt to bribe an amateur modder. The price, by the way, is the same.
Mikhail Dmitrienko, Alma-Ata |
