Статьи » Материнские платы » MSI K9N4 Ultra Socket AM2 обзор матплаты
MSI K9N4 Ultra Socket AM2 обзор матплаты

Материнская плата MSI K9N4 Ultra Socket AM2 - обзор

Эта матплата под процессоры AMD несет на себе знаменитое имя компании Micro-Star. Очень и очень многие отдают предпочтение именно этой компании за качественный и доступный продукт. Сегодня мне попалась в руки очередная их материнка из бюджетного ряда (что поделать – это моя специфика собирать самые доступные компы для небогатых сограждан).

Компания Логос+ продала эту матплату - MSI K9N4 Ultra - мне по цене чуть больше 10 000 тнг (август 2007), гарантия на нее составила возмутительные 6 месяцев!

Сразу оговорюсь, я с этой материнкой проработал всего лишь несколько часов – сборка, установка ОСи и ПО. Никаких тестов, особенных настроек и экспериментов. Я даже толком не успел выяснить ее характеристики… Поэтому этот обзор будет краток – без выдуманных (или почерпнутых в сети) баек и суждений.

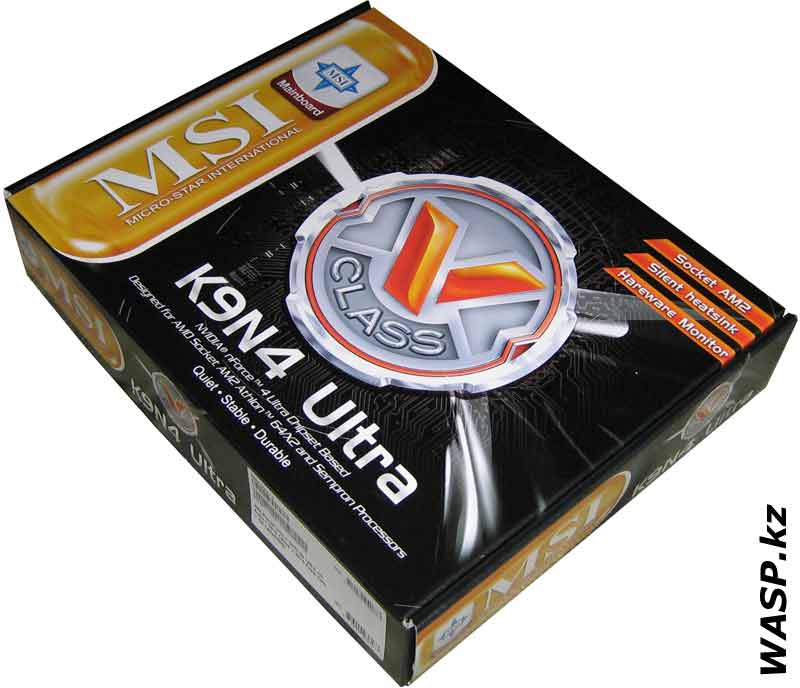

MSI K9N4 Ultra коробка для материнской платы

Коробка - обычных размеров, как всегда оформлена весьма броскоююю

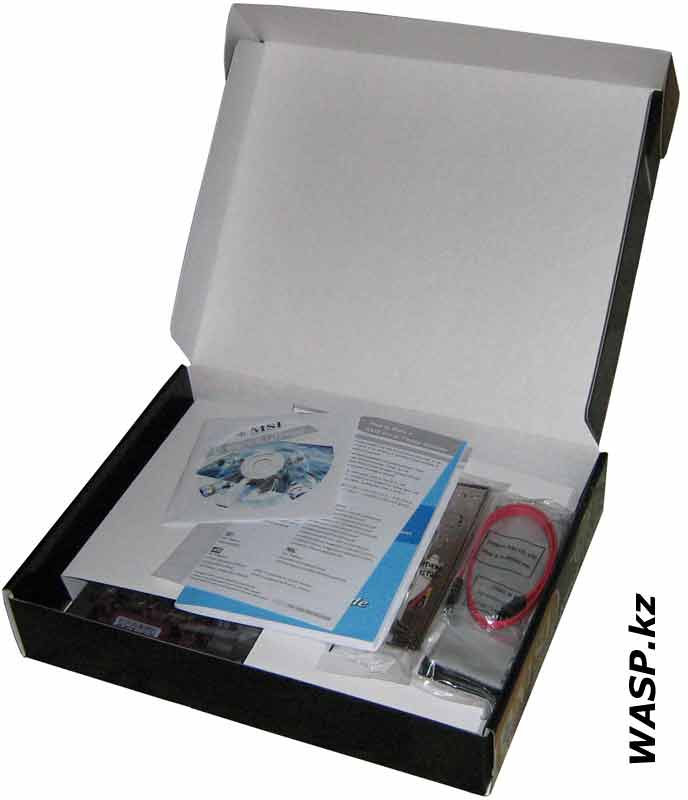

вся комплектация материнской платы MSI K9N4 Ultra

Внутри коробки вся комплектация: материнская плата, установочный диск, кабеля, I/O панель, шлейфы и кабеля...

MSI K9N4 Ultra Socket AM2 матплата полное описание

+ Щелкните по рисунку, чтобы увеличить!

Итак, коробка уже известного раскраса вмещает в себя саму матплату формата «узкий» АТХ (30,5х18,5). Далее в комплекте имеются: бумажный мануал (в т.ч. на русском языке), один IDE 133 шлейф, один кабель и переходник питания под SATA-устройство, один компакт-диск с драйверами, утилитами и некоторыми прогами и одна панелька на задницу…

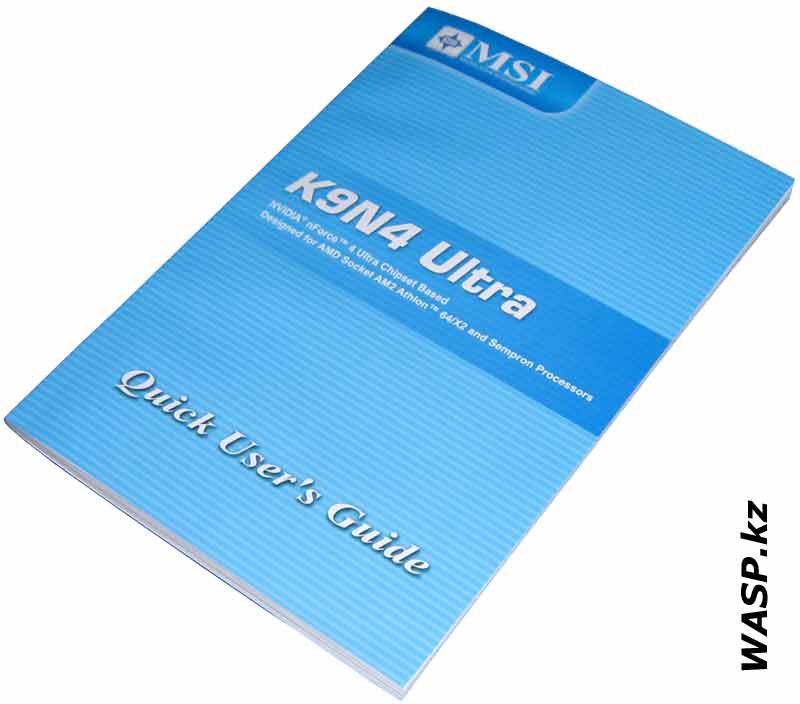

мануал на материнскую плату MSI K9N4 Ultra

Мануал...

MSI K9N4 Ultra страницы руководства пользователя

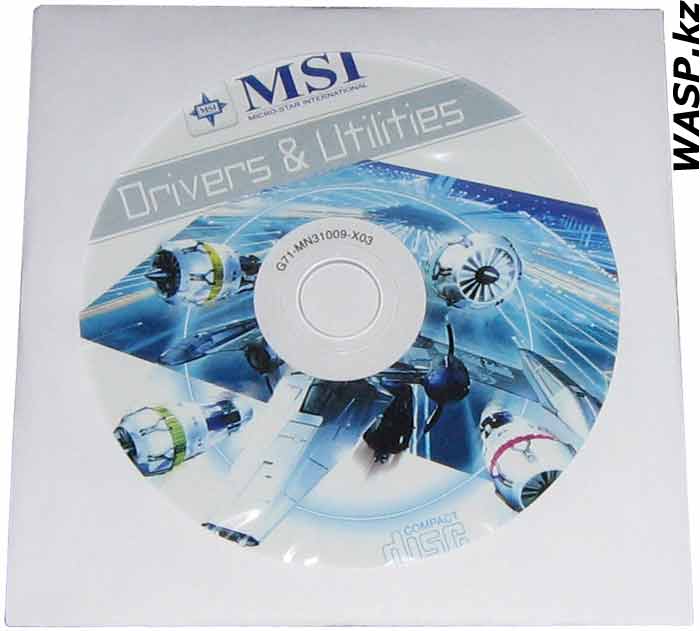

ПО и драйвера на материнскую плату MSI K9N4 Ultra

Характеристики K9N4 Ultra таковы:

• Поддержка всех процессоров AMD под сокет AM2

• Технология HyperTransport поддерживает скорость передачи до 1ГГц (2000MT/s)

• Чипсет NVIDIA nForce 500 Ultra, оригинальное название NVIDIA nForce 4 Ultra - (здесь есть характеристики этого чипсета)

• Два разъема под DDRII (240-конт. 1,8v), поддержка двухканальных модулей DDRII 400/533/667/800, максимальный объем 4ГБ

Слоты расширений и разъемы на матплате MSI K9N4 Ultra:

• Один разъем PCI Express x16

• Один разъем PCI Express x1

• Три слота PCI v2.3 32-bit Bus Master, поддержка интерфейса 3.3v/5v шины PCI

• Один IDE контроллер, встроенный в чипсет NVIDIA nForce 500 Ultra (ultra DMA 66/100/133, PIO и Bus Master), на два IDE-устройства

• Поддержка 4 портов SATA II с помощью чипсета NVIDIA nForce 500 Ultra (скорость передачи данных до 300МБ/с)

• Поддержка портами SATA II 1~6 конфигураций RAID 0/ 1/ 0+1 с помощью чипсета NVIDIA nForce 500 Ultra

• Аудио – 5.1 контроллер на микросхеме Realtek ALC655, совместим со спецификацией AC97 v2.3

• Локальная сеть (LAN) – сетевой контроллер 10/100/1000 Fast Ethernet на микросхеме Vitesse VSC8601

Разъемы ввода/вывода, установленные на плате MSI K9N4 Ultra:

• 24-контактный разъем питания ATX (можно использовать и 20-контактный)

• Дополнительный 4-контактный разъем питания ATX 12В

• Разъемы вентиляторов – один процессора, один системы/p>

• CD-In коннектор (подключение оптического привода напрямую к аудиокарте)

• SPDIF-out коннектор для HDMI

• Перемычка очистки CMOS

• Разъем датчика открытия корпуса (самого датчика, конечно же, в комплекте нет)

• Звуковые разъемы передней панели

• Два разъема для подключения индикаторов и органов управления передней панели

• Два коннектора USB 2.0 для поддержки 4 дополнительных портов

• Один разъем для флоппи-дисковода

• Четыре разъема под SATA II

• Один под ATA133 (IDE)

Разъемы ввода/вывода на задней панели платы MSI K9N4 Ultra:

• Один параллельный порт – LPT

• Один последовательный порт – COM

• Два PS/2 клавиатуры и мыши

• Один звуковой разъем 3-в-1

• Четыре USB 2.0 порта

• Один сетевой разъем RJ45

Плата имеет 6 отверстий крепления

MSI K9N4 Ultra входные и выходные разъемы

+ Щелкните по рисунку, чтобы увеличить!

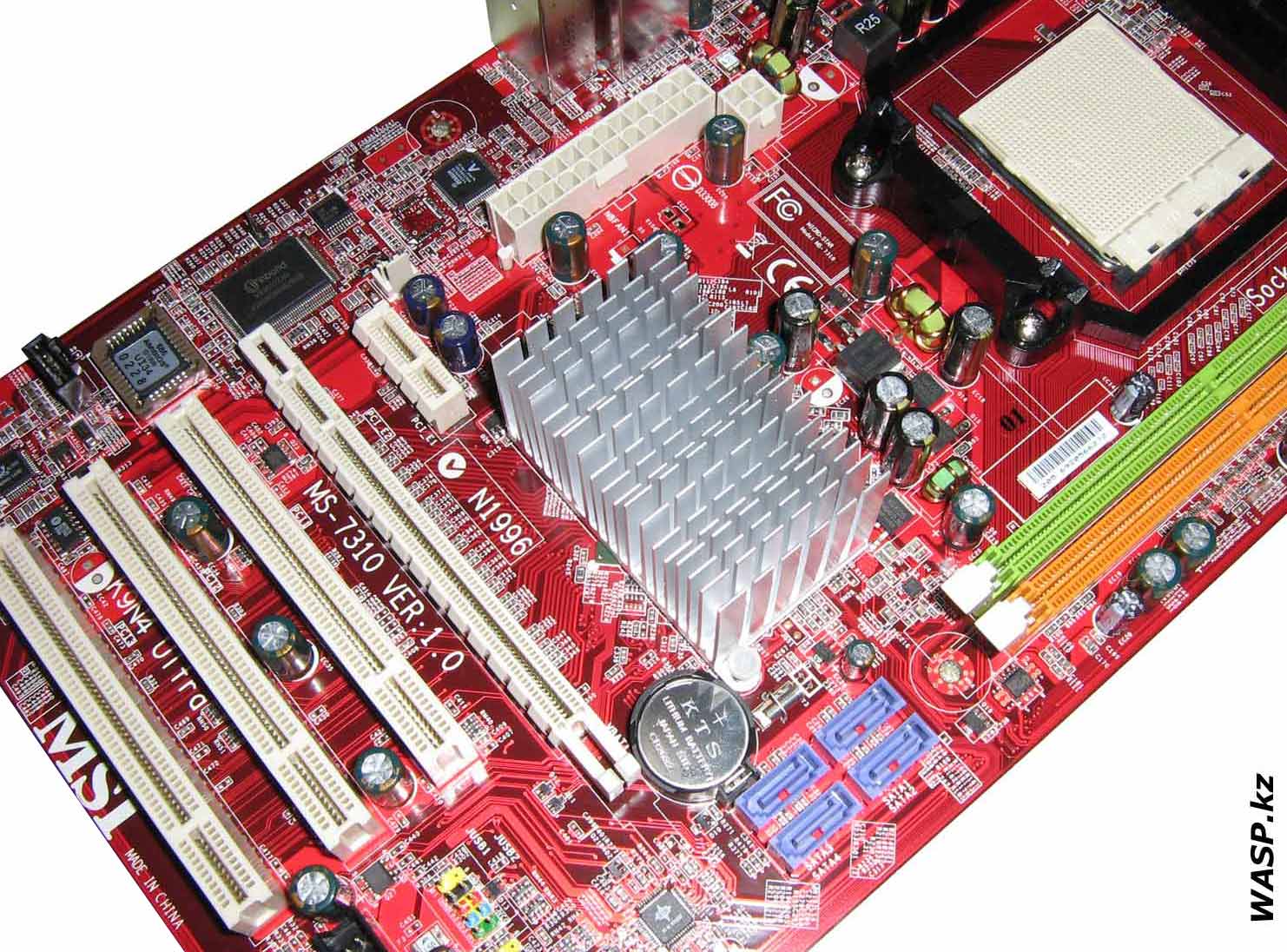

Материнская плата MSI K9N4 Ultra Socket AM2

+ Щелкните по рисунку, чтобы увеличить!

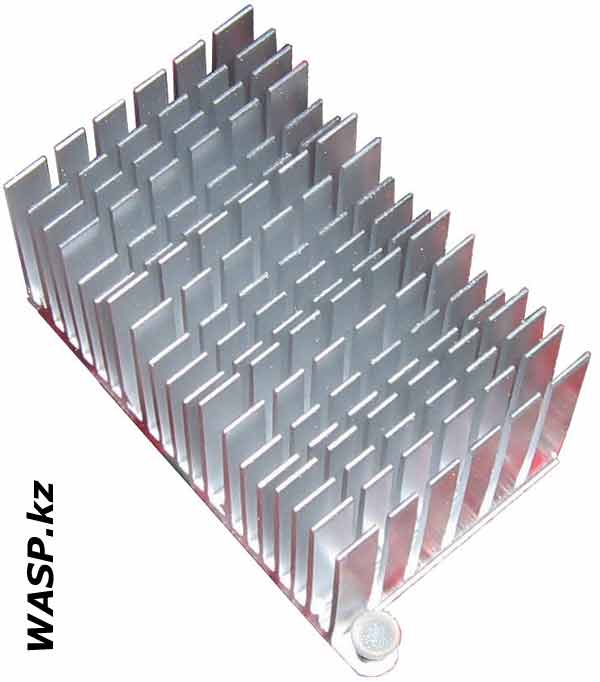

алюминиевый профиль охлаждение чипсета MSI K9N4 Ultra

При визуальном осмотре в глаза бросается тонкий текстолит печатной платы – даже сомнения берут… Алюминиевый радиатор на чипсете большой и по идее должен успешно справляться со своей задачей. Разводка платы не вызывает нареканий – все расположено удачно, ничто ничего не перекрывает. Разве что слишком «кучно» расположенные разъемы SATA, да разъем флоппи-дисковода может иногда мешаться (вернее шлейф). Ну и при установке видеокарты, как и у большинства материнок ближайший слот PCI становится недоступным…

БИОС - AMIBIOS UI34 686 на MSI K9N4 Ultra

Микросхема БИОСа съемная, значит, при неудачной прошивке геморроя будет меньше. Несмотря на то, что в мануале сказано: «эта материнская плата поддерживает разгон», да и в БИОСе имеется достаточное количество соответствующих настроек, глядя на саму матплату в возможности эффективного и успешного оверклогинга верится с трудом. Цепи питания (МОСФЕТЫ) не имеют радиаторов, да и конденсаторы слабоваты… Разгон быстро приведет к их гибели (видимо именно из-за таких ляпов гарантия на матплату не превышает полугода).

На CD-диске помимо драйверов имеются утилиты от MSI Live Update 3 – для автоматического обновления БИОСа и драйверов; PC Alert 4 – для мониторинга системы (температуры, напряжений и оборотов вентиляторов); Password Keeper, Secure Doc, Lock Box – все три утилиты безопасности. Так же на диске имеется DirectX 9.0C, антивирусный пакет Norton Internet Security 2005 (не устанавливал, потому не знаю полная ли версия или же просто демо), общеобязательная Adobe Acrobat Reader, и зачем-то Yahoo Toolbar.

Диск не предназначен именно для этой версии матплаты, как и на многих бюджетниках он охватывает целый спектр однотипных матплат на «схожих» чипсетах.

Впечатления и выводы

Внешне плата MSI K9N4 Ultra не произвела неизгладимого впечатления – все средненько… По функционалу тем более – для своей цены он более чем беден. То же самое касается и комплектации.

В общем – средняя материнка. При сравнении с MSI K9N6GM-FI купленной там же на следующий день, она проигрывает. Хотя «по идее» должна являться более высокого класса…

Сборка не вызывает претензий. Тонкий текстолит в районе процессора, с тыльной стороны имеет жесткую пластмассовую накладку. Матплата MSI K9N4 Ultra не умеет регулировать скорость вращения вентилятора, потому приходится мириться с шумом процессорного кулера. Всего лишь два слота под память для кого-то могут быть неприятным фактом.

Итого. Вполне работоспособная бюджетная материнская плата от известного производителя. Не блещущая ничем экстраординарным, но и не плавающая в низу. Цена явно завышена, но это скорее прихоть продавца, зарабатывающего уже на одном имени производителя.


Михаил Дмитриенко, Алма-Ата, 2007
