Времена интегрированного видеоядра в чипсет матплаты начались давно, раньше, чем появились привычные всем отдельные видеокарты. Интегрированное видео не отмирает, напротив… И кто знает, может этим же и закончится?
Рассматриваемая сегодня материнская плата Gigabyte GA-MA74GM-S2H для рядового пользователя по сути обыкновенная, ничем не примечательная. Кроме одного момента – возможности сэкономить относительно приличную сумму наличности.
+ Щелкните по рисунку, чтобы увеличить!
Gigabyte GA-MA74GM-S2H имеет формат микро АТХ, соответственно и коробка маленькая. Но стильная и качественная, оформленная в общем духе всей Гигабайтовской S-серии материнок.
В комплекте с матплатой идут:
• 2 SATA кабеля
• 1 шлейф IDE/PATA 133
• 1 шлейф FDD
• 1 панель I/O
• 1 инсталляционный DVD диск с драйверами и ПО
• 1 брошюрка – Руководство Пользователя
+ Щелкните по рисунку, чтобы увеличить!

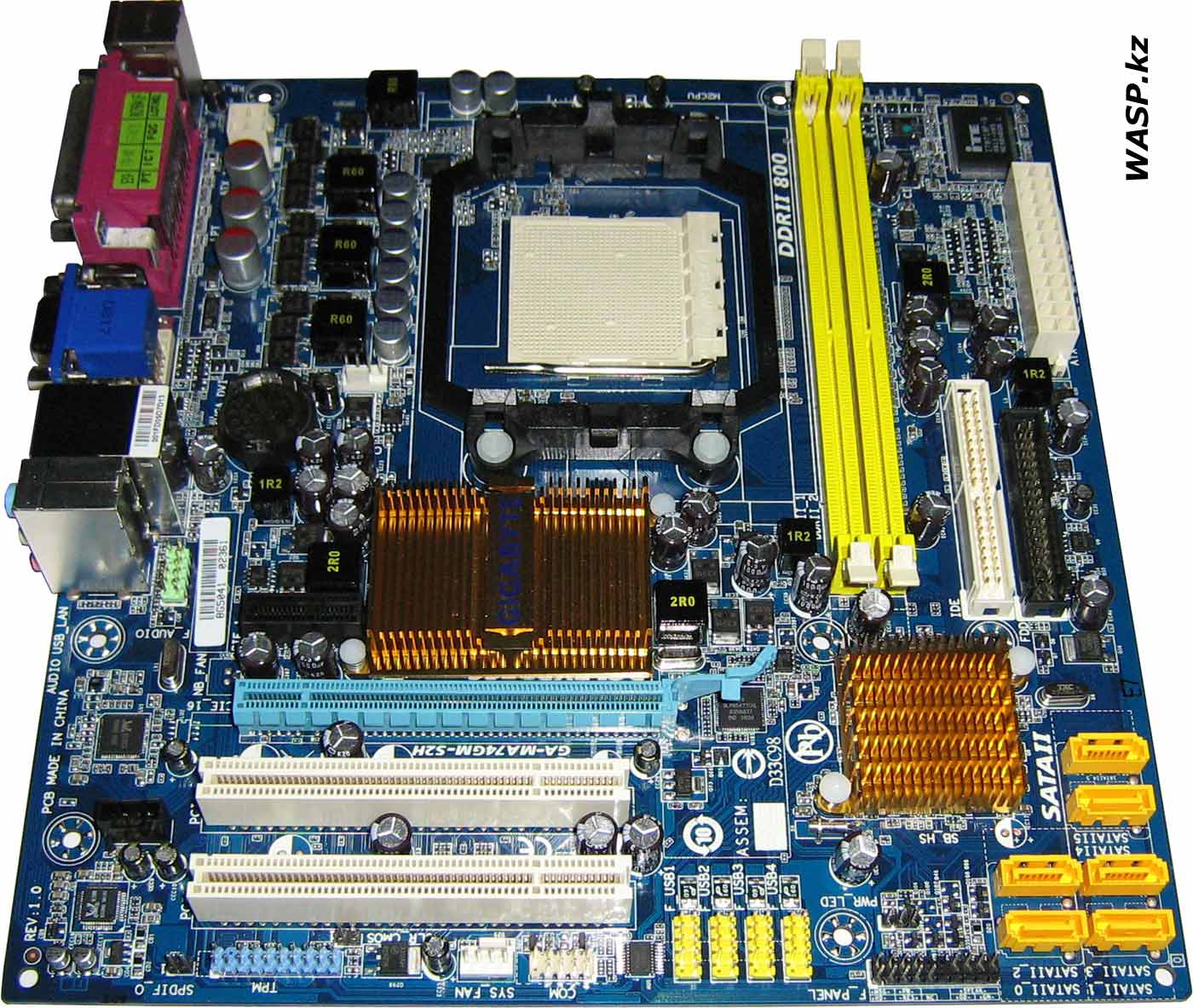

Текстолит Gigabyte GA-MA74GM-S2H покрыт темно-синим лаком. Видим всего два разъема под оперативную память – впрочем, этого достаточно. «Короткий» разъем PCI-Express x1 находится над разъемом PCI-Express x16, под последним два обычных, «старых» PCI. Короткий разъем, скорее всего, так и будет пустовать, зато один из востребованных «старых» PCI наверняка будет недоступен в случае установки видеокарты…
Цепи питания процессора выполнены качественно, четыре фазы… Они не имеют специального охлаждения – в штатных режимах работы дополнительное охлаждение им ни к чему, лишь при разгоне… Конденсаторы здесь хорошие, твердотельные, остальные конденсаторы на матплате обычные электролиты.
Цепи питания CPU - слева; правый нижний край - справа
Пластина с обратной стороны матплаты - усиление монтажной рамки для кулера...
Радиаторы на обеих мостах алюминиевые, хотя покрытие «под медь» должно видимо обмануть какого-нибудь ламера… Радиаторы не впечатляют, хотя со своей задачей вполне справляются.

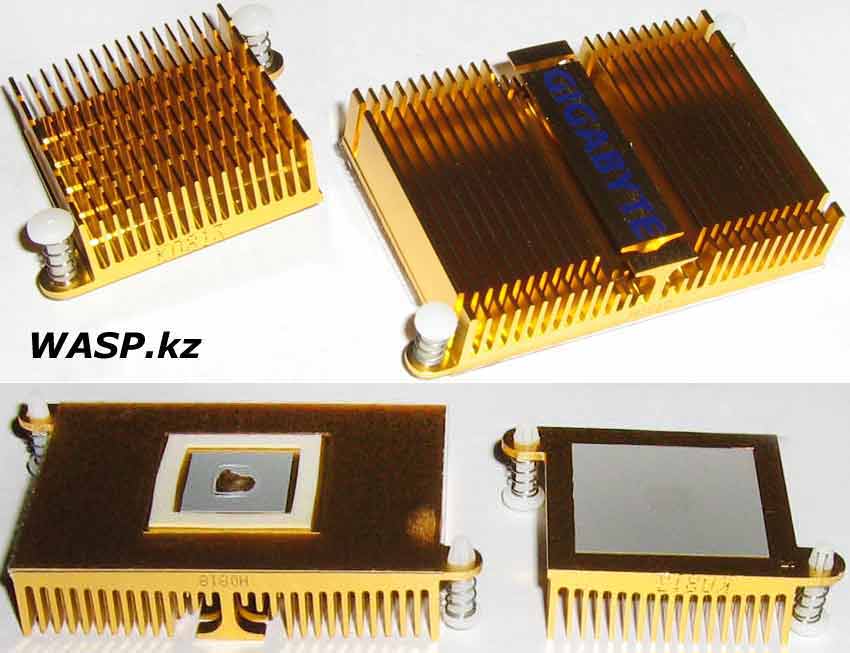

Радиаторы чипсета...
Шесть разъемов SATA должно хватить любому пользователю, а также четыре колодки под восемь дополнительных разъемов USB.
На задней панели этих USB всего четыре, даже три – так как Gigabyte решила лишить нас привычного PS/2. На законном «мышином» месте как раз и расположились два USB…
Кроме того на задней панели архаичный разъем LPT, RJ45-LAN, три аудиоразъема, один выход SPDIF и наконец видео – HDMI, DVI-D и D-Sub.
+ Щелкните по рисунку, чтобы увеличить!
+ Щелкните по рисунку, чтобы увеличить!

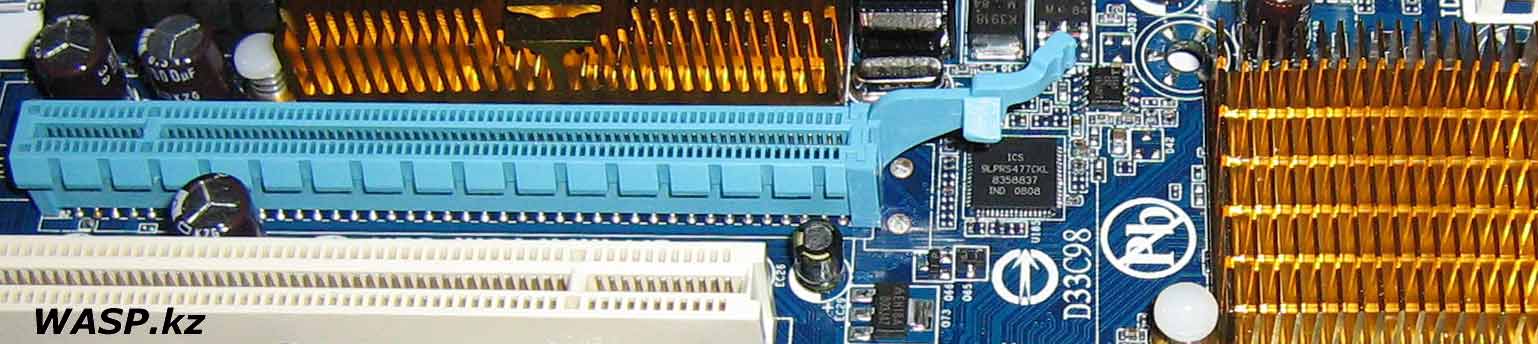

Разъем PCI-Express X16
Руководство пользователя обычное и далекое от идеала, кабеля и шлейфы качественные. На DVD диске драйвера под ОС Microsoft XP и Vista, под 32 и 64 битные версии (на диске нет, но на сайте производителя есть драйвера под Windows 7. 8. 10). Набор «фирменных» утилит включает в себя: atBIOS – для поиска и прошивки БИОСА; EasyTune5 – для оверклокинга из-под Винды; Face Wizard – для создания собственного загрузочного рисунка в БИОСе; i-Cool – утилита для мониторинга температур и вращения вентиляторов; Антивирус Касперского 6 версии – ключ до февраля 2009 года; Norton Internet Security 2008 – пробный или так же рабочий не знаю, не устанавливал. Кроме того имеется чисто Гигабайтовская утилита Xpress Recovery 2 – с ее помощью можно восстановить систему… кому надо. Общий объем диска – 1,31 GB… могли бы еще чего подкинуть!
Краткие характеристики Gigabyte GA-MA74GM-S2H:
• Поддержка процессоров на сокете AM2/AM2+, процессоры: Phenom FX/Phenom/Athlon 64 FX/Athlon 64 X2/Athlon 64/Sempron
• Чипсет – Северный мост AMD 740G
• Чипсет – Южный мост AMD SB700
• Мониторинг и прочее – чип iTE IT8718
• Сетевой контроллер – Realtek 8111C
• Аудио кодек – Realtek ALC888
• Память – двухканальная, 2 разъема на 1,8V под DDR2, максимум 8 Гб, 800/667 MHz
Внутренние разъемы:
• Питание – 24-контактный и 4-контактный 12V
• 1 разъем CD in
• 1 разъем CI
• 1 разъем COM
• 1 разъем для вентилятора CPU (4 пиновый)
• 1 разъем для системного вентилятора
• 1 разъем FDD
• Разъем для фронтального динамика
• Разъемы для передней панели
• 1 разъем для power LED (дополнительный)
• 1 разъем IDE
• 1 разъем SPDIF out
• 1 разъем TPM
• 4 разъема USB 2.0/1.1 (на 8 портов)
• 6 разъемов SATA 3Gb/s (с поддержкой режима RAID)
• 1 слот PCI Express x1
• 1 слот PCI Express x16
• 2 слота PCI
Внешние разъемы:
• 1 разъем D-Sub (аналоговый VGA)
• 1 разъем DVI-D (цифровой)
• 1 разъем HDMI порт
• 1 разъем LPT
• 1 разъем PS/2 (под клавиатуру)
• 1 разъем RJ45 LAN
• SPDIF выход (оптический)
• 3 аудио разъема (Line-in/ Line-out/ MIC)
• 4 разъема USB 2.0/1.1
• Форм-фактор – microATX, 244мм на 234мм
Чипсет: Южный мост SB700 - слева; Северный мост AMD 740G - справа
Сетевой чип RTL8111C, аудиокодек ALC888, мониторинг (и прочее) iTE8718F-S
1 - Внешний вид, комплектация, устройство, характеристики
2 - BIOS, разгон, впечатления и выводы
Михаил Дмитриенко, Алма-Ата, 2008
|
