Статьи » Блоки питания » DEER ATX-300W - Не всё брэнд, что брэндит!..
DEER ATX-300W - Не всё брэнд, что брэндит!..

Не всё брэнд, что брэндит!



Блок питания для ПК DEER ATX-300W



Этот блок питания настолько убогий, что и писать о нем стыдно. Я бы и не писал, если бы не одно но… он был извлечен из брэндового (brandname) компьютера HP. Из тех б/у «брэндов», что продает одна алма-атинская фирма – «Надоел самосбор? Брэндовые компьютеры из Европы!»



Дополнение: в качестве продолжения, через время мгн в руки попал еще один такой же БП, в составе совсем уж хилого ПК... и блоки питания ароде одинаковые, но есть некоторые отличия!



+ Щелкайте по фото, чтобы увеличить!



Предыстория такова: одна женщина задумала купить ПК для дома, но в компах «чайник». Долго приценивалась, внимательно вникала в рекламу, обзванивала магазины и частных сборщиков. Наконец решила: «Возьму фирменный – там верняк!». Но новый брэндовый комп стоит ой как дорого! Ладно, решилась на покупку б/у компьютера. Приятные компетентные молодцы ее уверили: «Чего сомневаться? Все нормальные люди работают только на брэнднеймах! Самосбор – а во всех фирмах города только он и есть – это все равно, что «Мерседес» собранный дядей Васей в чулане из чего бог послал!». У них, мол, все 100%, на днях только из Европы привезли, а там… "белая сборка"... там не дураки, конечно. Гарантию молодцы, однако, не дают вовсе или эта гарантия чисто условная…



Купила эта женщина брэндовый HP – Pentium 4 2,8GHz, 256 Мб памяти, 60 Гб жесткий диск, с видюхой GF5200 128 Мб на 64 бита, CD-RW, модемчик какой-то и голая ДОСя… За все про все каких-то 250-270 баксов.



Поставили ей Винду и работала она счастливо на этом ПК ровно 6 месяцев… А потом комп начал шуметь, зависать, уходить в бесконечную перезагрузку…



Она на фирму: «Хлопцы, помогите!», а те: «Вези, но ремонт за отдельную плату». Тут подвернулся я…



Вскрываем брендовый комп!



Когда я вскрыл системный блок то ахнул и не из-за грязищи – её там почти не было, а из-за халтуры. Видал я брэндовые компы… но это!



Жесткий диск явно меняли, он висел на трех разномастных винтах. Оперативка также подозрительна – 256 Мб на 266 шине, а этикетка неаккуратно содрана… Ну и наконец, блок питания, от некоей фирмы Deer - DEER ATX-300W. Забегая вперед скажу, что комп «гнал» именно из-за него. После замены все вернулось к прежней «работоспособности».



Знакомимся с Деер...



DEER ATX-300W блок питания полное описание



Итак, этот БП никакого отношения к Hewlett-Packard не имеет и такого блока питания там изначально не было! Взглянув на фото, вы убедитесь, что такой БП не то, что НР, самосборщик побрезговал бы взять в руки. Хотя... как знать, как знать...

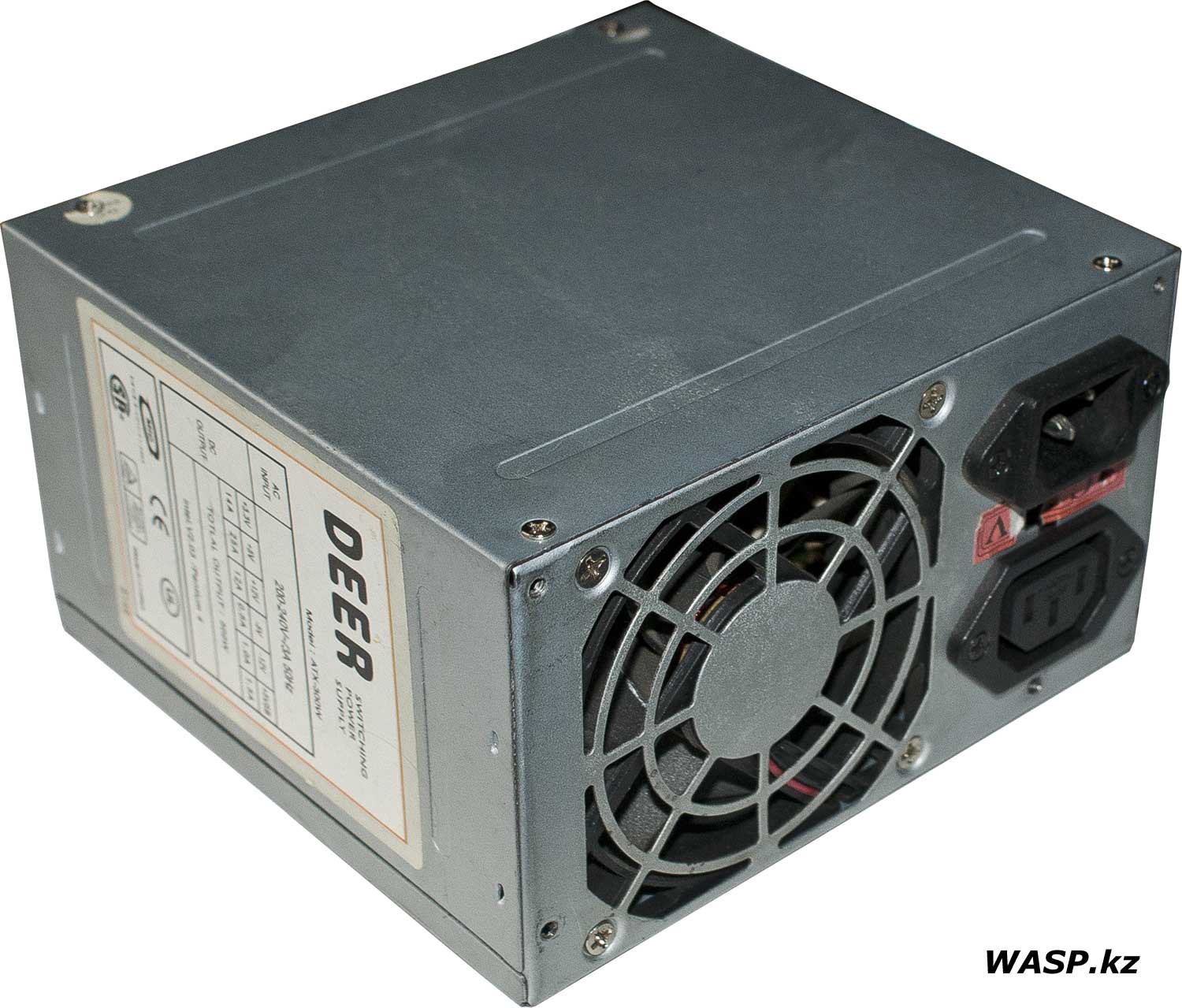

Полное описание блока питания DEER ATX-300W начала 2000-х годов



Внешне - стандартный бюджетный БП начала нулевых годов... Вырубленная сетка под 80 мм вентилятор, два разъема... переключатель типа сети - его нет, дырка заклеена бумажкой...



DEER ATX-300W кабеля и выходные разъемы



Выход - провода тонкие и короткие, впрочем, по тем временам все в норме! Выходные разъемы: один 20-контактный питания материнской платы, плюс 4-х контактный питания CPU. Четыре 4-х контактных разъема типа Molex и один питания FDD. На корпусе сзади есть гарантийный стикер, по нему узнаем, что этот БП изготовлен в 2002 году, плюс-минус пара лет...

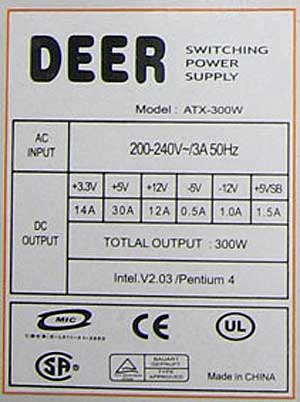

Deer этикетка блока питания ATX-300W начала 2000-х годов



Этикетка блока питания. Верхняя с первого, вторая со второго соответственно - они почти одинаковы, за исключением одной цифры...

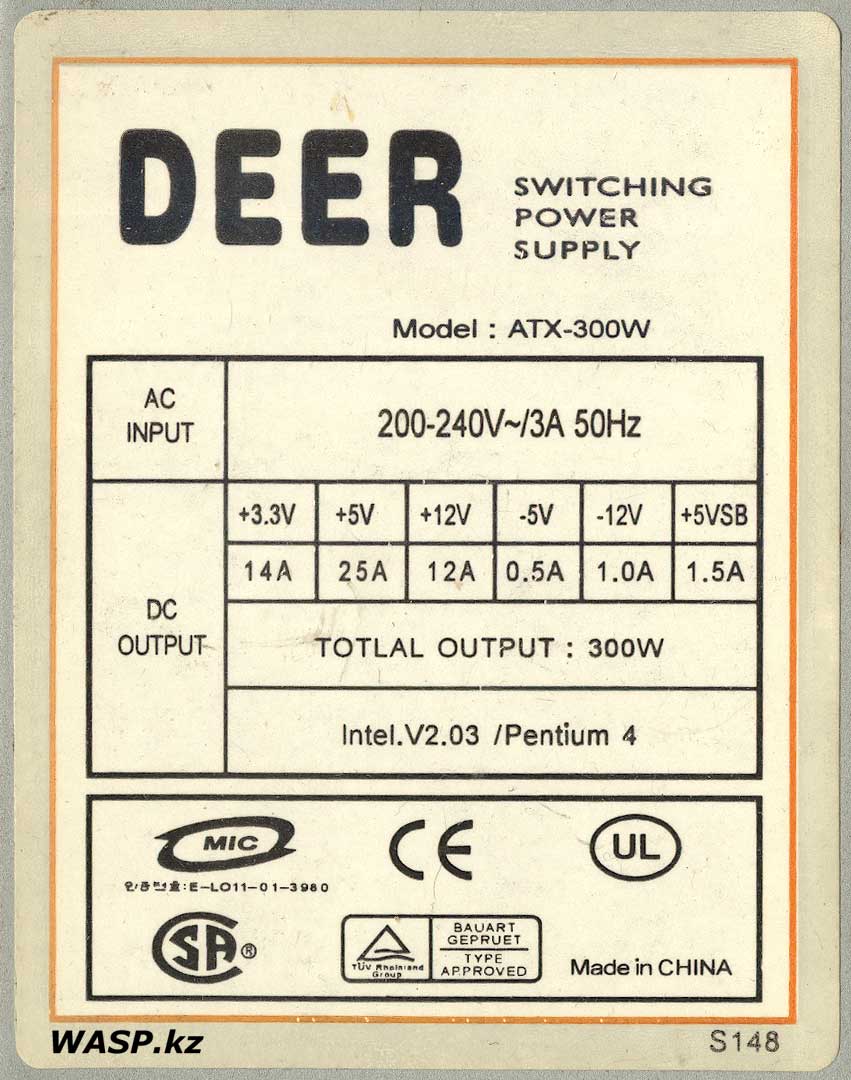

DEER ATX-300W этикетка и характеристики блока питания



Итак, название DEER Switching Power Supply ATX-300W. Входные напряжения: 200-240V~/3A 50Hz. Выходные напряжения:



+3.3V - 14A
+5V - 25A и вот тут отличие - во втором БП на этикетке указано 25А
+12V - 12A
-5V - 0.5A
-12V - 1.0A
+5VSB - 1.5A



Общая выходная мощность - 300 Вт. Далее - Intel.V2.03 /Pentium 4... Значки сертификаций и соответствия стандартам. Сделано в Китае.



Разборка блока питания



Блок питания DEER ATX-300W как устроен этот БП





Выкручиваем четыре винта и снимаем верхнюю стальную П-образную крышку. Смотрим внутрь... Мдя...

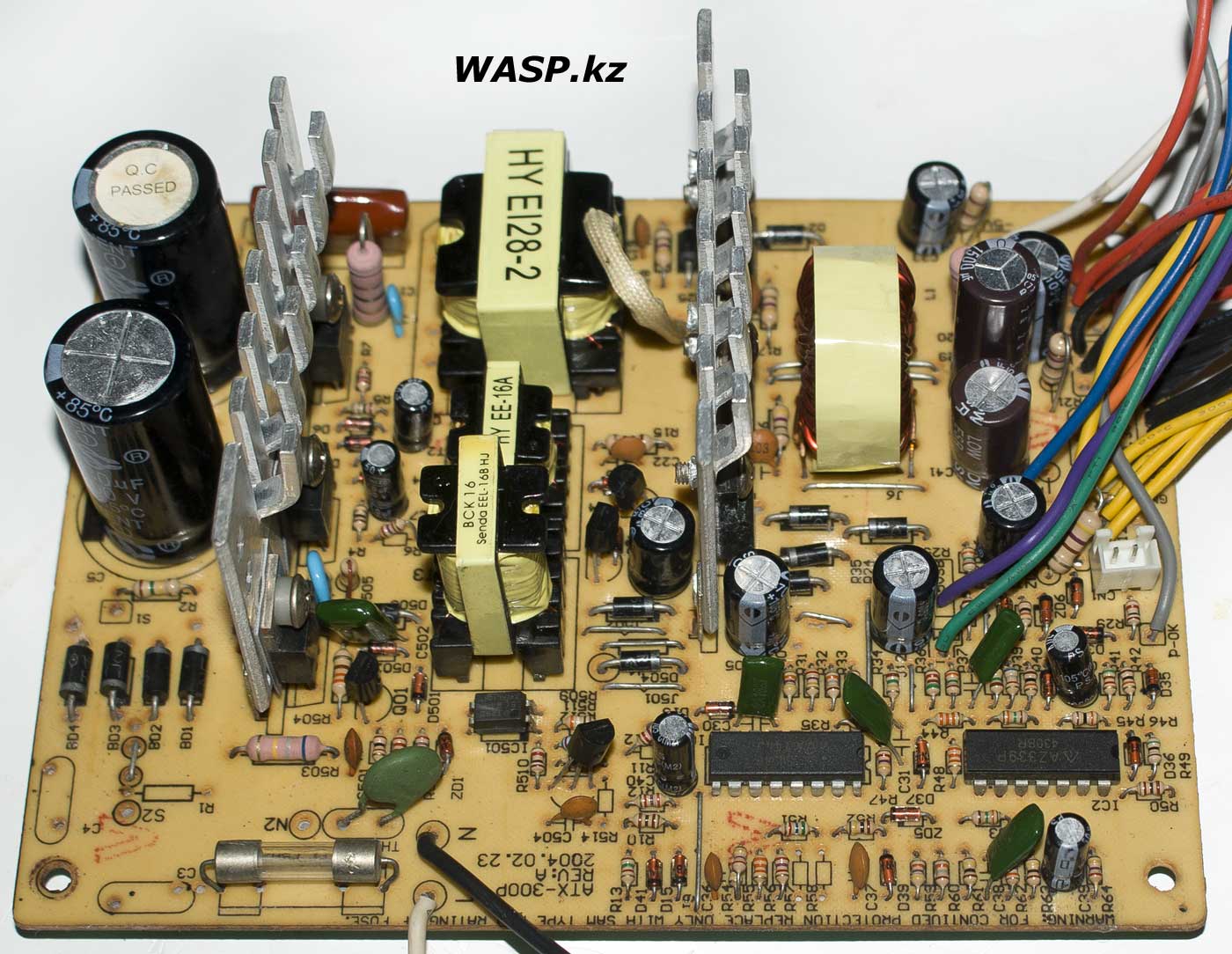

DEER ATX-300W плата электроники компьютерного БП



Извлекаем плату из корпуса... Затем удаляем и провода (разборка идет в один конец)

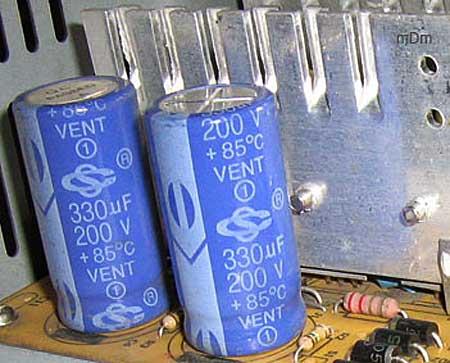

Теперь можно все осмотреть внимательно и беспристрастно. Со всех сторон. На плате маркировка: ATX-300P REV:A 2004.02.23. Это основательно урезанный АТХ блок питания, с двумя тонюсенькими алюминиевыми радиаторами, на входе стоят два сомнительных электролитических конденсатора 330 мкФ на 200 вольт с логотипом CS - их изготавливает китайская компания 12 KUANG JIN ENTERPRISE CO.,LTD



Deer конденсаторы китайские ATX-300W 12 KUANG JIN ENTERPRISE



На первом радиаторе два транзистора 13005 и один транзистор BU3150. Рядом с радиатором маленький транзистор C1815. Три трансформатора, на них маркировка:



- HY EI28-2
- HY EE-16A
- BCK16 Senda EEL-16B HJ



Тут же стабилизатор TL431, и еще два транзистора С1815...

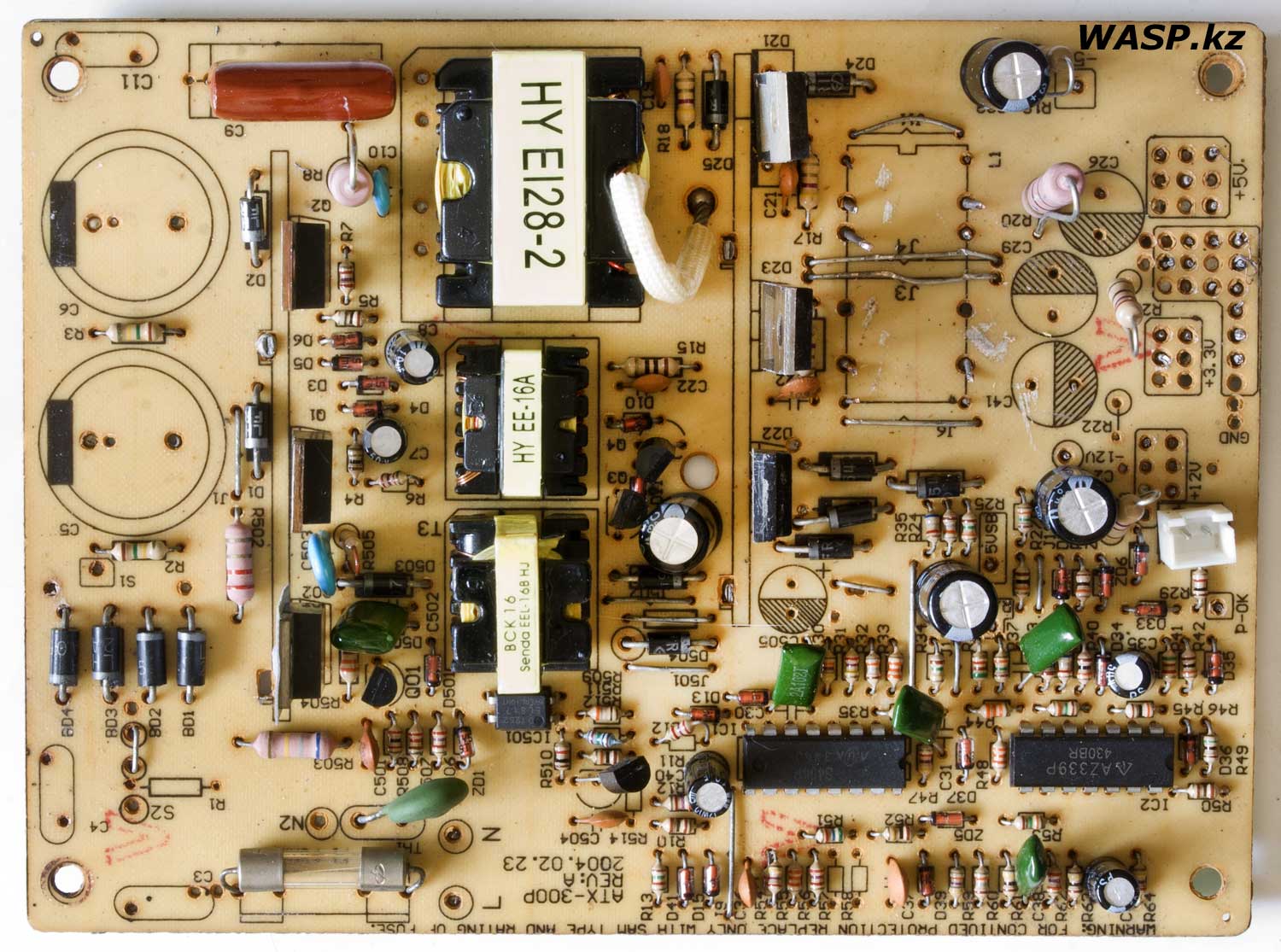

DEER ATX-300W схема блока питания для ПК



Второй радиатор и на нем три элемента: MBR2040CT - диод Шоттки, PBYR1545CT PHm 9539 - еще один диод Шоттки, и STPR1020CF - выпрямительный диод сверхбыстрого восстановления.



Две микросхемы: ШИМ-контроллер S494P - это аналог TL494, и компаратор AZ339P - аналог LM339. На выходе блока питания DEER ATX-300W один маленький дроссель групповой стабилизации... иных дросселей нет. Несколько "хилых" электролитических конденсаторов... Но зато вентилятор подсоединен через разъем, а не как обычно на такого рода платах - обычно впаян...

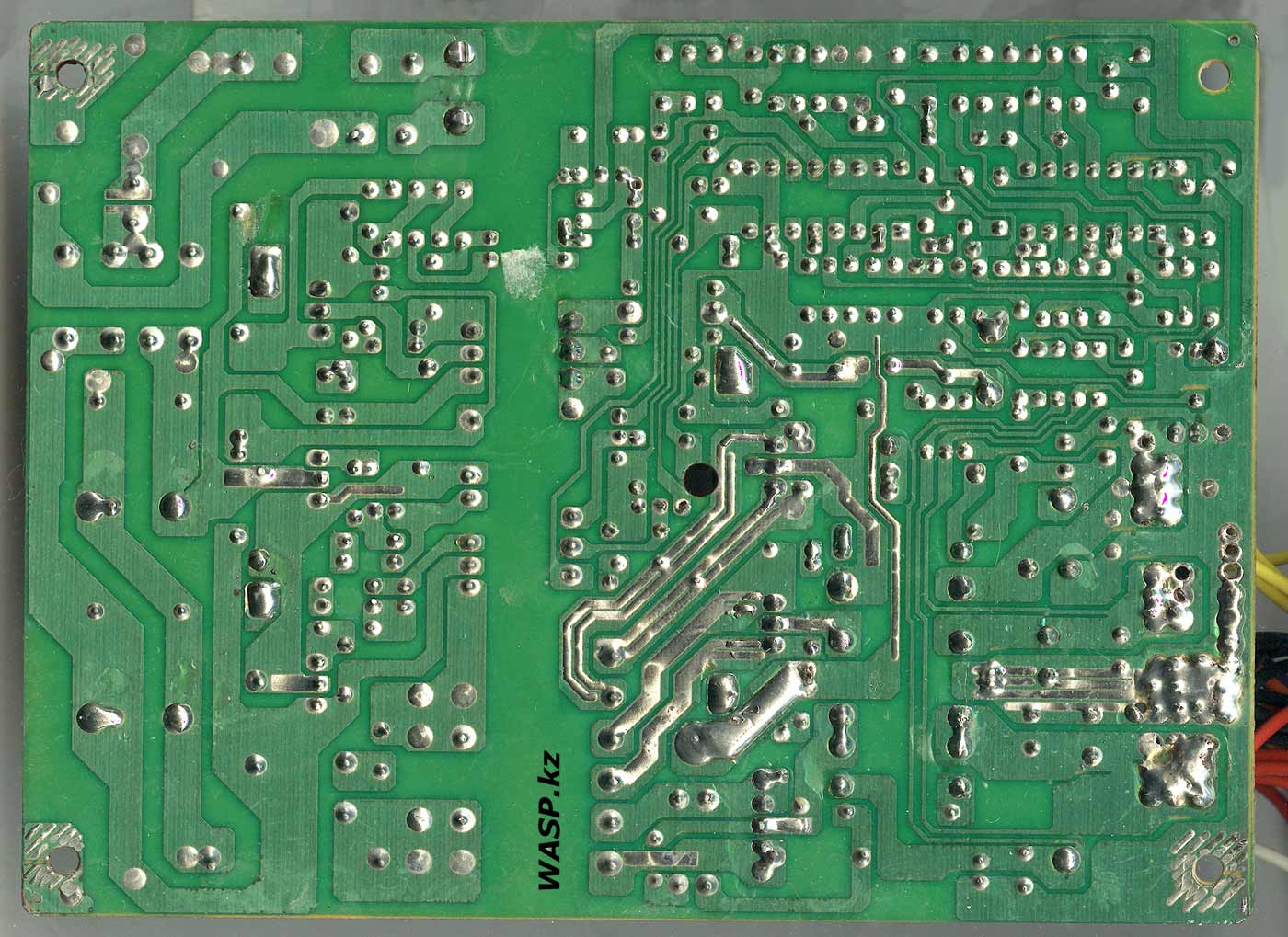

Схема электроники DEER ATX-300W блок питания, ремонт



Обратная сторона платы - тут только дорожки, элементов нет, маркировок нет. По центру была пластмассовая ножка, подстраховка от касания со стальным днищем (ее я уже убрал).

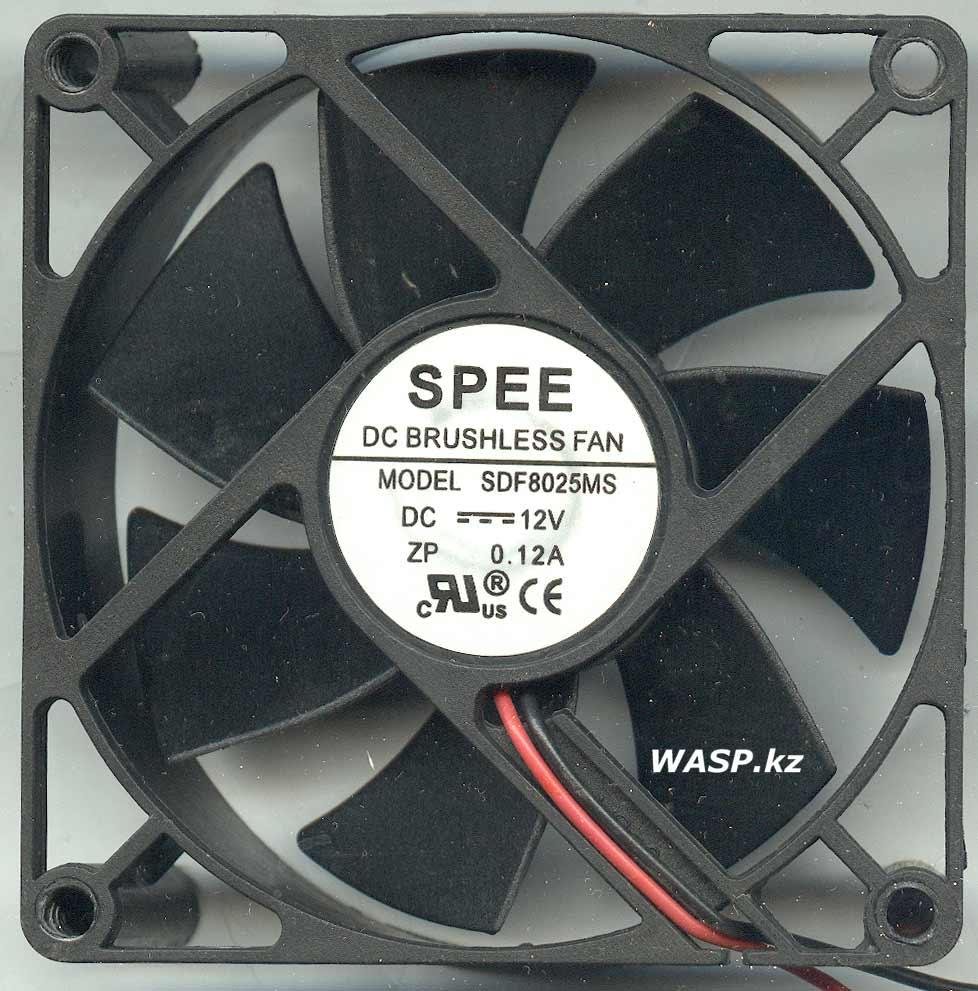

SPEE DC BRUSHLESS FAN, модель SDF8025MS вентилятор



Напоследок - о вентиляторе. Это обычный дешевый 80 мм вентилятор. На торце двигателя этикетка, на ней: SPEE, DC BRUSHLESS FAN, модель SDF8025MS. Питание 12 вольт 0,12 ампер.



Выводы. Думайте граждане покупатели своей головой, даже если это трудно! Реклама, она ведь… по-честному обманывает. Данный блок питания - типичный представитель дешевой продукции, но вполне работающий.



Я умышленно не называю компанию, продавшую такой компьютер, не они одни этим промышляют. Ну а кто догадался – на здоровье! Ну и так, полюбуйтесь на DEER ATX-300W - раритет, однако...





Михаил Дмитриенко, 2008/2022, Алма-Ата
