Блок питания ATLANT A500-12, 500W

Этот блок питания широко распространен и пользуется известной популярностью. Увы, чаще всего только лишь из-за своего броского внешнего вида…

Он продается по цене от ~40-45 $, гарантию дают все по разному: кто 6, кто 12 месяцев, а кто три дня – на проверку… Мне попался этот БП с трехмесячной гарантией.

Блок питания ATLANT A500-12 идет просто в пакетике, ничего лишнего. По весу он довольно таки внушителен, для недорогого 500 ваттника, но недостаточно для полного спокойствия.

Щелкните по рисунку, чтобы увеличить!

Во всех прайс-листах к его наименованию добавляют «Gold», т.к. он золотисто-желтого цвета. Внешняя стенка ATLANT A500-12 имеет множество перфорированных отверстий «под соты». Там же разъем питания и выключатель. На верхней (по сути нижней) крышке расположен большой 12 см вентилятор прикрытый решеткой тира "гриль". На одной боковине имеется наклейка, где указаны все данные на этот БП. Эти данные по сути ничего не говорят большинству пользователей компьютера, а те, кто разбирается, не спешат верить написанному. Мы все же перечислим, что там написано.

Указаны знаки сертификаций: TUV, CB CE FCC, соответствие стандарту ATX12V V2.0... Есть значок UL - E181356 и по нему мы узнаем изготовителя, это... SHENZHEN HUNTKEY ELECTRIC CO LTD... тот самый HuntKey, что первый конкурент АТЛАНТу на полках наших магазинов. Блоки питания Атлант чуть дороже Ханткеев, а вот по качеству как?

Вход: 230V переменного тока, 50Hz, 4A.

Выход:

Как видим, две линии +12В, пусть и виртуальные, но присутствуют.

Набор разъемов удовлетворителен для большей части ПК. 24 и 4 контактные разъемы питания матплаты; 4 «старых-добрых» разъема типа Molex; 1 разъем для флоппи-дисковода; 6 разъемов SATA, 2 шестипиновых разъема дополнительного питания для видеокарты. Провода длинные, примерно 50-60 см (максимум - 950 мм). Толщина проводов разная, но в целом тонковаты (самый толстый обозначен как 17 AWG - это 1,15 мм, диаметр медного провода)… Большая связка проводов с 24 контактным разъемом питания матплаты «зачехлена» сетчатым экраном - нейлоновая оплетка. Это довольно удобно при сборке ПК и полезно для циркуляции воздуха внутри кейса.

Разъемы и кабеля (справа), этикетка на 12 см вентиляторе (слева)

Кое-какие еще характеристики ATLANT A500-12: срок службы более 100 000 часов; уровень шума менее 28dB(A); уже упоминавшиеся две раздельные линии +12 В…

Сталь корпуса БП достаточно толстая, по нынешним меркам (0,8 мм), собран он вполне качественно, так что здесь претензий нет.

Вскрываем и смотрим что внутри. Увы, ничего особенного! Более того, много поводов к скептицизму…

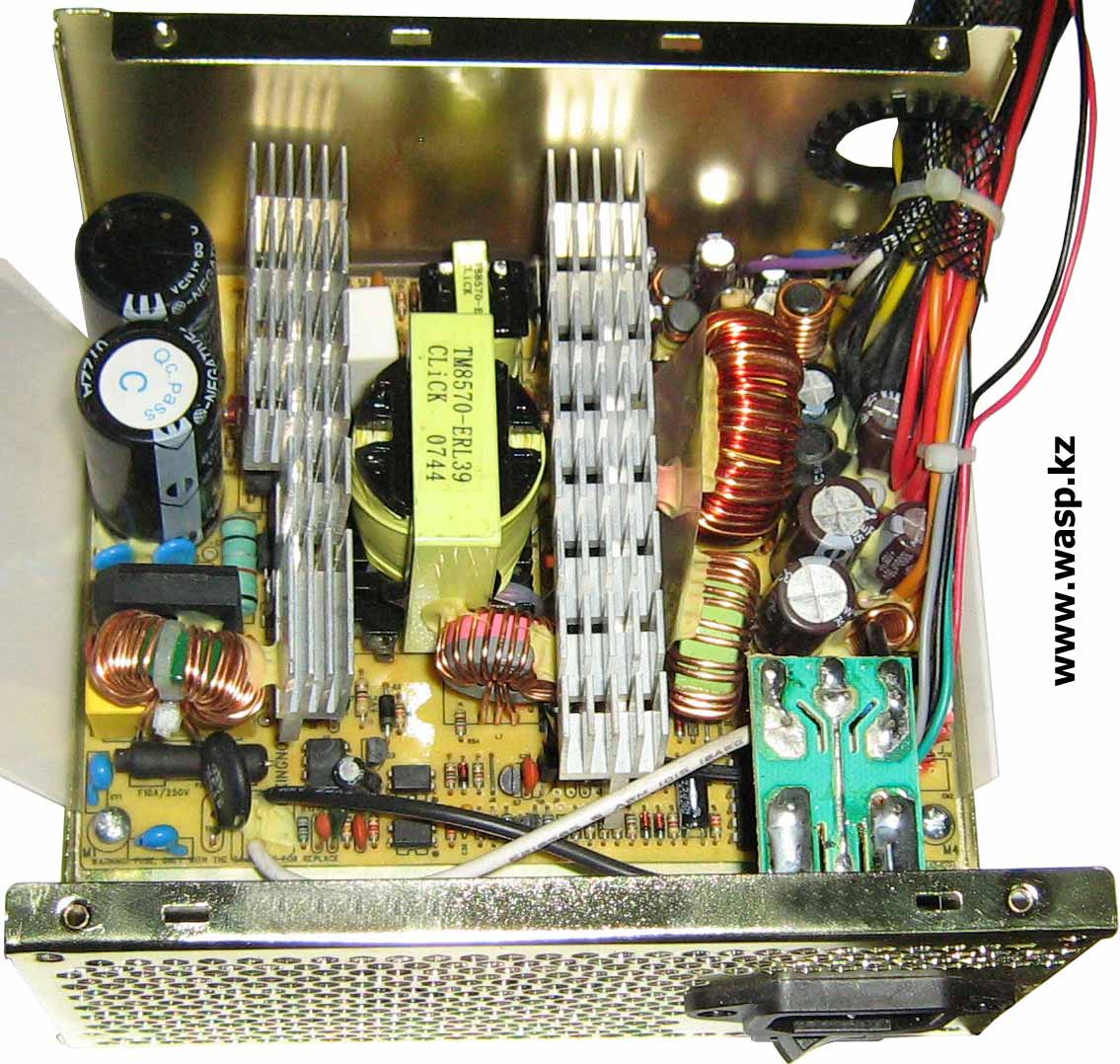

Печатная плата, по схеме в общем-то стандартна для любого массового БП. На плате имеется надпись KINGNOD. А это китайский производитель различного элетронного товара, в т.ч. и компьютерных блоков питания . Однако, судя по UL эти ATLANT’ы производит HuntKey… Может быть Kingnod изготавливает голые печатные платы…

На входе, прямо к разъему питания припаяна плата с сетевым фильтром, далее на плате идет еще дроссель и пленочный конденсатор, варисторы в защите, термистор… Маркировку диодного моста я не рассмотрел. Входные конденсаторы 820 мкФ на 200В, на выходе – 3300 МКФх10 в. На конденсаторах можно прочесть «Negative», однако это не продукт известной компании Nippon Chemi-Con, логотип производителя другой - CS китайской компании 12Kuang Jin Enterprise (не самые знаменитые, но вполне качественные)… нет ни активного ни пассивного PFC - но это не важно.

Щелкните по риуснку, чтобы увеличить!

Щелкните по риуснку, чтобы увеличить!

Алюминиевые радиаторы небольшие, с "жирной" средней частью, более чем достаточные. К одному из них приделан датчик температуры (или нечто похожее)… Как он работает и для чего он, мне выяснить не удалось. Если он предназначен для регулировки оборотов вентилятора, то никакой регулировки я не обнаружил… вентилятор вертится с постоянной скоростью…

Вентилятор 12 см, с семью широкими лопастями. Он довольно таки тихий и производительный. Модель FD 1212257S1, изготовлен китайской компанией EGET - Ever Grand Electronics Tech CO. LTD

Блок питания ATLANT A500-12, 500W проработал у меня более года, нагрузки на него были весьма ощутимые: по две видеокарты GF9800GT 1024 Мб (SLI), по нескольку жестких дисков, разгоны и непрерывная работа по неделе-другой…

Можно сказать, что этот БП с задачей справляется отлично. Что б там не говорилось, но проблем с ним нет. Примерно через год слегка загудел вентилятор, пришлось разобрать и смазать. Впрочем, это было излишне: как оказалось гул возникал лишь по вине холодного времени – смазка загустевала. Через минуту он уже работал вновь почти бесшумно…

P.S. Добавлю через время - конец августа 2013 г. Блок питания ATLANT A500-12 работает исправно, ПК с небольшим разгоном. Можно сказать - самый лучший тест пройден! А по прочим тестам - читайте здесь.

Power supply ATLANT A500-12, 500W

This power supply is widespread and enjoys a certain popularity. Alas, most often only because of its catchy appearance ...

It is priced from about $ 40-45, all warranty given differently: anyone 6 who 12 months, and who three days - to check ... I got this power supply with a three-month warranty.

Power supply ATLANT A500-12 is simply in a bag, nothing more. By weight it is still quite impressive for an inexpensive 500 vattnika, but not enough for complete peace of mind.

All price lists his name added to «Gold», as it is a golden yellow color. The outer wall ATLANT A500-12 has many perforations "on cell". In the same power connector and switch. On the top (in fact the bottom) cover is a large 12 cm fan grille covered shooting range "grill". On one side wall has a label, which shows all the data on the PSU. These data did not really say anything to most computer users, and those who deal, not in a hurry to believe it is written. We are all the same list that is written there.

Shown signs of certifications: TUV, CB CE FCC, Compliance ATX12V V2.0 ... There UL icon - E181356 and on it we find the manufacturer, it is ... SHENZHEN HUNTKEY ELECTRIC CO LTD ... the same Huntkey, the first competitor Atlanta on the shelves of our stores. Power units Atlas Hantkeev a little more expensive, but the quality like?

Set of connectors is satisfactory for most of the PC. 24 and 4 pin connectors Power matplaty; 4 "good old» Molex-type connector; 1 x Floppy disk drive; 6 SATA connectors, 2 shestipinovyh connector for additional power supply to the graphics card. wire length, about 50-60 cm (maximum - 950 mm). The thickness of the wires is different, but in general tonkovat (the thickest is designated as 17 AWG - it is 1.15 mm, the diameter of the copper wire) ... Great bunch of wires with a 24 pin power matplaty "sheathed" mesh screen - nylon braid. This is quite handy when building a PC and is useful for air circulation inside the case.

Something which has characteristics ATLANT A500-12: the life of more than 100, 000 hours; noise level of less than 28dB (A); already mentioned two separate lines of +12 V ...

Steel PSU thick enough, by today's standards (0.8 mm), he collected quite efficiently, so that there are no complaints.

We reveal and see what's inside. Alas, nothing special! Moreover, many reasons for skepticism ...

The circuit board, according to the scheme in general is standard for any mass PD. The board has KINGNOD inscription. And this is a Chinese manufacturer of various email goods, including and computer power supplies. However, according to the UL ATLANT'y it produces Huntkey ... Maybe Kingnod manufactures bare printed circuit boards ...

At the entrance directly to the power socket is soldered board with line filter, then the board is still choke and film capacitor, varistor protection, thermistor ... Marking the diode bridge I had not considered. The input capacitor 820 microfarads at 200 V, output - in 3300 MKFh10. On the capacitor can be read «Negative», but it is not a product of the famous company Nippon Chemi-Con, the manufacturer's logo other - CS Chinese company 12Kuang Jin Enterprise (not the most famous, but it's quality) ... no active or passive PFC - but it does not matter .

Aluminum radiators are small, with the "fat" middle portion is more than enough. One of them fastened sensor (or something similar) ... How does it work and what is it, I could not figure out. If it is intended to adjust the fan speed, I do not find any adjustments ... the fan spins at a constant speed ...

Fan 12 cm wide with seven blades. It is pretty quiet and productive. Model FD 1212257S1, manufactured by a Chinese company EGET - Ever Grand Electronics Tech CO. LTD

Power supply ATLANT A500-12, 500W I have worked for over a year, the load on it was very noticeable: two GF9800GT 1024 MB graphics card (SLI), several hard drives, acceleration and continuous work for a week or two ...

We can say that the PSU cope with the task perfectly. What would it did not say, but there is no problem with it. About a year later slightly buzzed fan had to disassemble and lubricate. However, it was too: as it turned out a roar arose through the fault of the cold season - thickened grease. A minute later he was already working again almost silently ...

Михаил Дмитриенко, Алма-Ата, 2010 г.
