Статьи » Видеокарты » WD90C 30-LR или WD3X REV:1, ISA видеокарта
WD90C 30-LR или WD3X REV:1, ISA видеокарта

Видеокарта WD90C 30-LR или WD3X REV:1, ISA, обзор



Из серии "Лавка антиквара"





Вообще-то, эту карту чаще всего именуют Western Digital WD90C30-LR... да, компания Western Digital, более известная своими жесткими дисками, некогда промышляла в сфере разработки и производства графических процессоров... Это было давным-давно, к тем временам относится и сегодняшняя видеокарта 1993 года...

Ради производства видеокарт Western Digital купила компанию Paradise Systems, но быстро убедившись, что производство HDD приносит им больше прибылей, распродала весь прочий балласт, подразделение по разработке и производству видеокарт, вместе с Paradise Systems, купила Philips Semiconductors... которая и сама не сделала бизнеса на этом поприще.

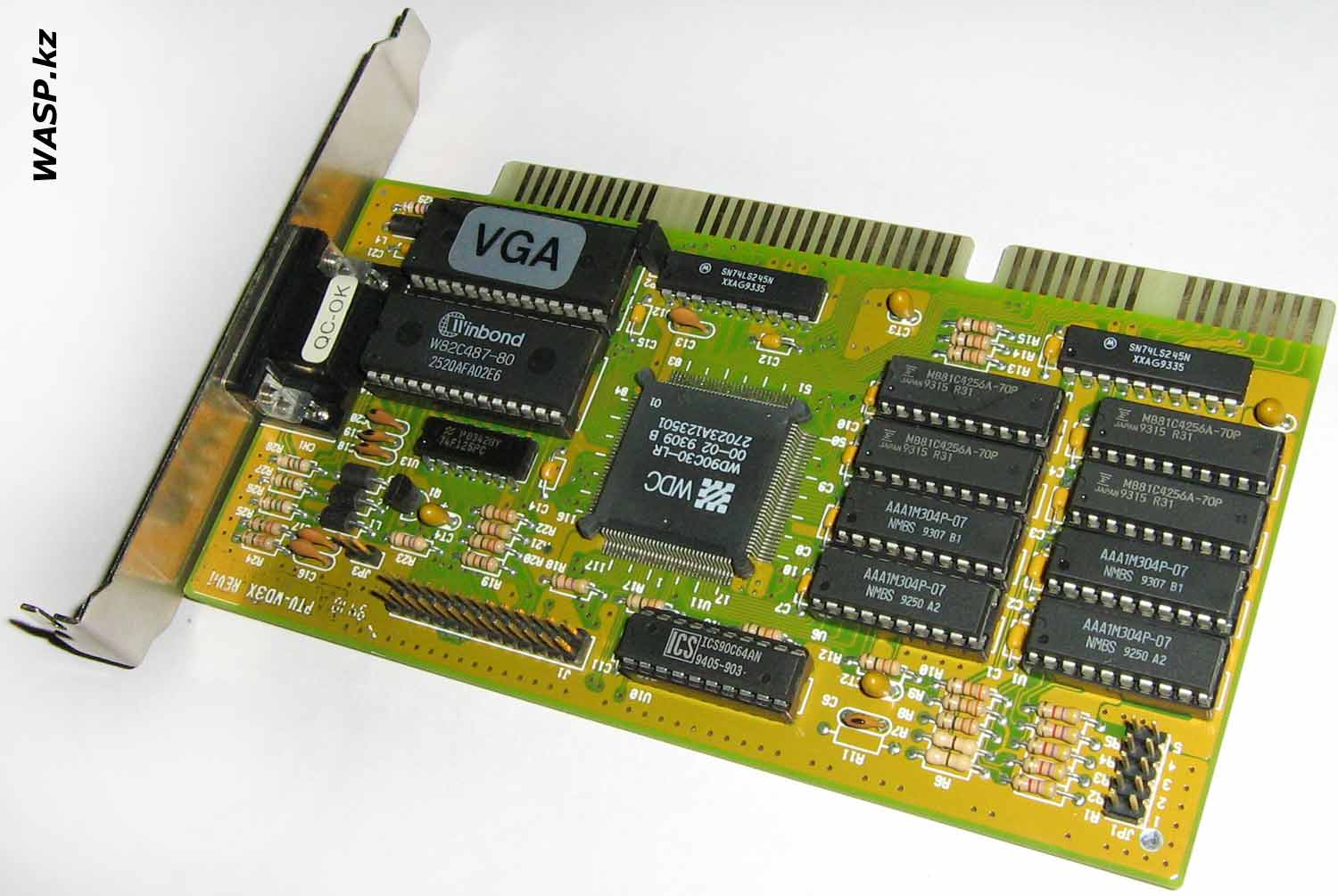

WD90C 30-LR или PTV-WD3X REV:1 обзор старой ISA видеокарты

+ Щелкните по рисунку, чтобы увеличить!

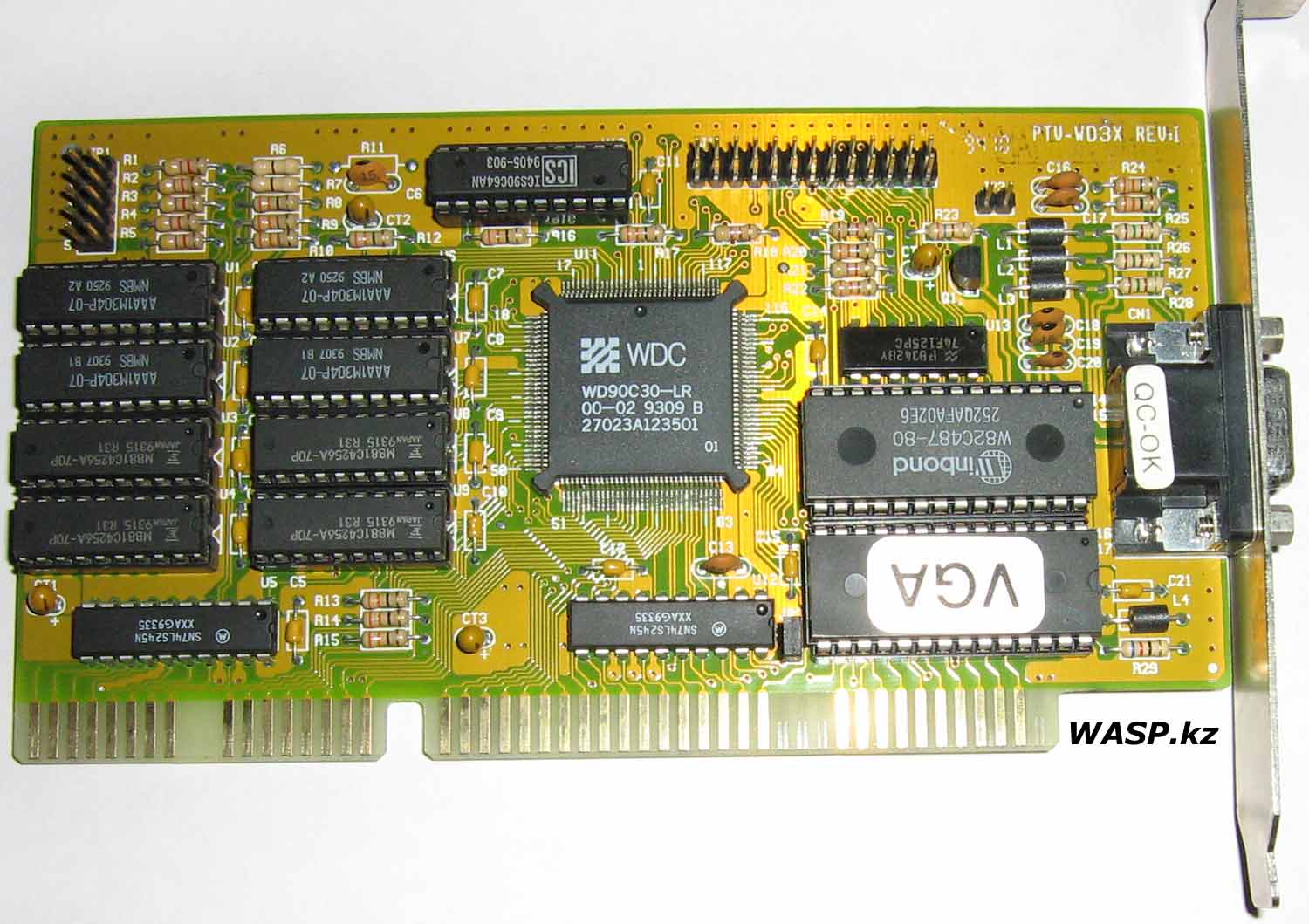

Western Digital WD90C30-LR полное описание видеокарты

+ Щелкните по рисунку, чтобы увеличить!



На плате видеокарты мы видим маркировку: PTV-WD3X REV.1. По центру расположен видеочип, с маркировкой: WDC WD90C30-LR 00-02 9309 B 27023A123501. Два чипа в кроватках, один BIOS, на нем наклейка - VGA. Вторая - Winbond W82C487-80 это микросхема RAMDAC - Digital-to-Analog Converter.

С другой стороны от видеочипа восемь чипов памяти в "кроватках". Четыре из них имеют маркировку MB81C4256A-70P. Четыре других - AAA1M304P-07. Память типа DRAM, с временем отклика 70 ns. Общий объем памяти - 512 Кб.

Еще на плате видим две микросхемы SN74LS245N - Transmitter/Receiver для ISA шины. Микросхема 74F125PC - буфер сигналов RAMDAC. Еще одна микросхема в кроватке - ICS90C64AN - это клокер, Dual Voltage Video/Memory Clock Generator.

На плате присутствует одна перемычка, при работе в замкнутом состоянии. Еще две группы штырьковых контактов, назначение которых не совсем ясно...

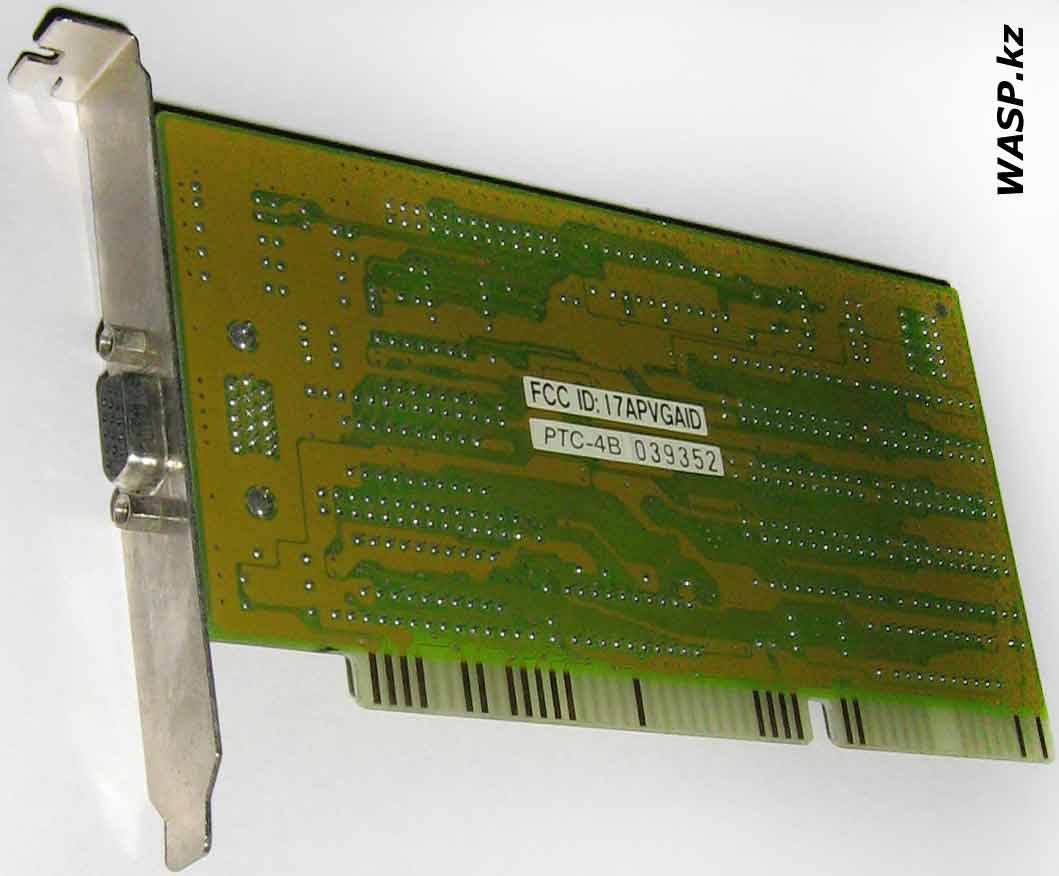

WD90C 30-LR видеокарта FCC ID: I7APVGAID, PTC-4B

+ Щелкните по рисунку, чтобы увеличить!



На обратной стороне платы элементов нет, две бумажные наклейки. На одной FCC ID:I7APVGAID (этот код принадлежит Northman Technologies Co Ltd). Вторая наклейка PTC-4B 039352.



Характеристики видеокарты:



Тип - для настольного компьютера

Производитель - Western Digital

Название модели - WD3X REV:1

Видеочип - WD90C30-LR 80 МГц

Техпроцесс - 900 nm

Частота RAMDAC 80 МГц

Память 512/1024 Кб 50 МГц 32 бит

Шина - ISA 16 бит

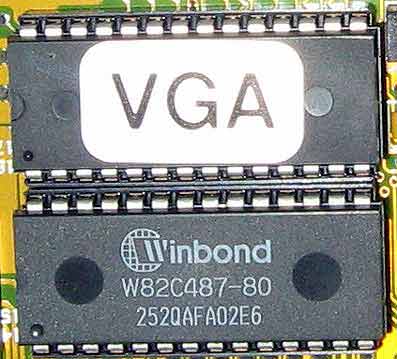

WDC WD90C30-LR старинный видеочип, GPU Winbond W82C487-80 RAMDAC видеокарты WD90C 30-LR

Микросхемы видеокарты



MB81C4256A-70P, AAA1M304P-07 чипы видео памяти



Больше об этой видеокарте сказать нечего... К сожалению, я ее в работе не пробовал - когда была эта видеокарта, не было материнской платы с ISA слотом, когда появилась такая матплата, уже не было этой видеокарты...







Михаил Дмитриенко, Алма-Ата
