Нонейм клавиатура - обзор и разборка

На этот раз мне попалась безымянная, или нонейм клавиатура - ни производитель, ни название модели неизвестны... Тем не менее эта USB клавиатура хорошо сделана, сравнительно. Достаточно удобная. С рядом дополнительных клавиш, из-за чего такие "клавы" продавцы любят называть мультимедийными.

+ Щелкайте по фото, чтобы увеличить!

Размер клавиатуры стандартный, но за счет дополнительных клавиш сверху есть дополнительный выступ. Корпус из черной пластмассы, сверху серебристая накладка. Клавиши черные. На них только латинские буквы, поэтому на них были наклеены специальные квадратики с латинскими и русскими буквами. Сверху ряд из дополнительных 17 кнопок - они сделаны под хром. Над ними нанесены иконки, означающие их функции. Пластмасса, из которой сделана клавиатура, в целом неплохая, но хрупкая - правый нижний угол откололся... правда клавиатуру уронили с полутораметровой высоты.

На нижней стороне две резиновые и две откидные ножки. По центру круглая наклейка с датой изготовления - ноябрь 2004 года.

Бумажная этикетка. Здесь только логотипы FCC и CE, требования по питанию и - сделано в Китае...

Кабель хороший, длинный, на конце стандартный USB разъем.

Разбираем клавиатуру. Выкручиваем все винты с нижней части. Два винта спрятаны под резиновыми ножками...

Внутри - матрица кнопок, плата электроники... на матрице кнопок нанесены такие маркировки: XJX-CG-K381 ver:b и CG-2015/KR EM83053H.

Каждая клавиша снабжена своим собственным кружком - конической резиновой давилкой...

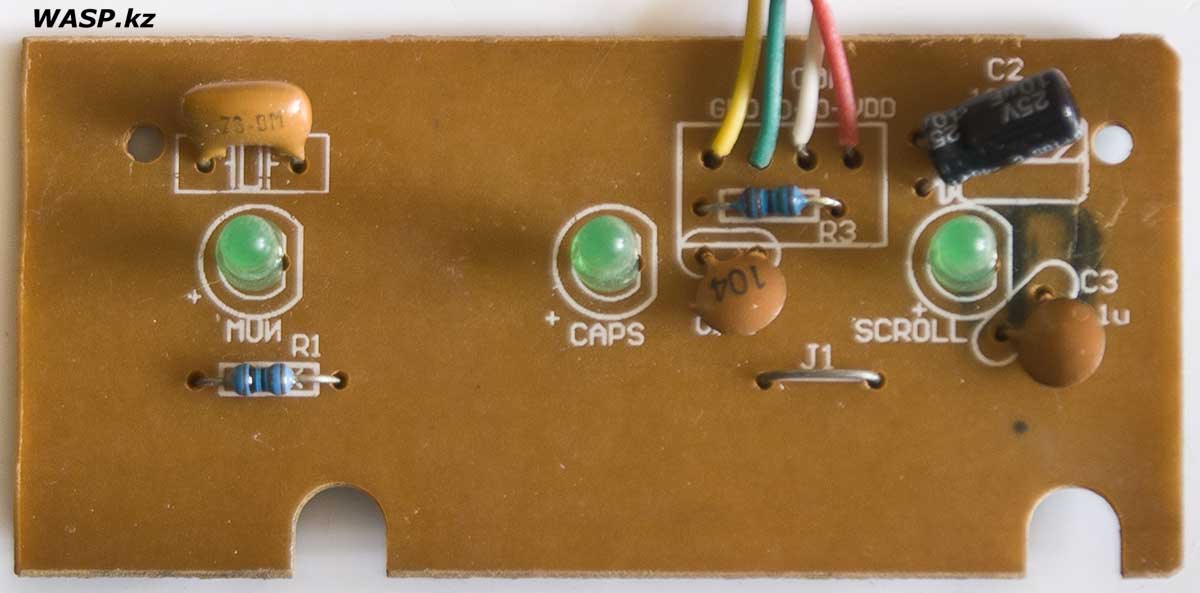

Плата электроники - здесь мы видим: три зеленых светодиода индикации, керамический резонатор ZS-OM, два резистора и три конденсатора - один электролитический и два керамических дисковых. Четыре провода из интерфейсного кабеля впаяны в плату.

На обратной стороне платы бескорпусная микросхема залитая компаундом. Тут маркировки: CG-USBHT-F и HT82K629A... последнее - микросхема, шифратор клавиатур.

На этом заканчиваю. Клавиатура, в общем и целом нормальная, из бюджетного сектора. По некоторым данным это может быть разновидность клавиатуры Arctic K381... но неизвестно.

Михаил Дмитриенко, 2019 г.
