Обзор и тестирование материнской платы ASUS Z87-Deluxe

Все ли то золото, что желтым блестит?... Чуть ранее мы познакомились с одним процессором семейства Intel Haswell. Неудивительно, что большинство компаний-производителей материнских плат сразу же предложили потенциальным покупателям свои решения на любой вкус и цвет. Пожалуй, больше всех и как всегда преуспела ASUS. Не прошло и полгода, а в портфолио тайваньской компании насчитывалось уже четырнадцать (!) плат только на базе логики Z87 Express. С одной из них мы сегодня и познакомимся.

Новым процессорам - новый чипсет?

Но прежде чем перейти непосредственно к героине сегодняшнего тестирования, разберем по полочкам возможности новых чипсетов. Опустим разбор логики Q87, В85 и С226, которые могут работать с Haswell, и перейдем к обзору Z87 Express и Н87 Express.

Сразу же отметим: ничего сверхнового данные чипсеты нам не приносят. По сути, мы имеем дело с ребрендингом, ведь при переходе на LGA1150 (мы уже обосновали возможные причины данного перехода) нужно было выпустить и новую логику. И Z87 Express мало чем отличается от Z77 Express, например. Как и прежде, процессор, благодаря встроенным контроллерам памяти и PCI Express, играет роль своеобразного северного моста. Сам же чипсет генерирует еще восемь дополнительных линий PCI Express 2.0, на платах может быть распаяно до шести портов USB 3.0 (у Z77 Express было до четырех портов) и до четырнадцати портов USB 2.0, а также до шести коннекторов SATA 3.0. Если требуется больше, то компания-производитель материнских плат вправе самостоятельно интегрировать сторонние контроллеры. Например, ASUS Z87-DELUXE оснащена сразу десятью портами SATA последнего поколения, четыре из которых коммутирует чип ASMedia ASM1061.

В общем, ничего нового. В плане технологий тоже ничего нового нет.

От Z87 Express младший чипсет - Н87 - отличается рядом ограничений. Так, логика не позволяет делить линии PCI Express х16 пополам. В итоге, если у платы и есть поддержка массивов видеокарт, то она будет реализована по схеме х16+х4. Второй момент: с Haswell и Н87-платами есть смысл использовать только память DDR3-1333/1600. Более высокие множители ОЗУ заблокированы.

И снова о ребрендинге

Одновременно с выпуском процессоров Haswell в ASUS было решено подвергнуть небольшому ребрендингу и материнские платы на базе сокета LGA1150. Линейка ROG никуда не делась, были выпущены MAXIMUS VI EXTREME и MAXIMUS VI HERO. Также никуда не делись платы серии TUF, к SABERTOOTH Z87 добавилась GRYPHON Z87 - плата форм-фактора mАТХ. А вот Р-материнок на базе Z87 Express больше нет. Платы получили более лаконичное название, состоящее из аббревиатуры чипсета плюс классовой категории. Так, помимо платы DELUXE есть устройства с приставками А, С, К, PRO, PLUS и EXPERT. Еще одно дополнение: помимо Z87-DELUXE у ASUS есть плата Z87-DELUXE/DUAL - разница между ними заключается в том, что у последней в наличии сразу два порта Thunderbolt. У Z87-DELUXE есть только miniDisplayPort.

Если ROG- и TUF-платы внешне не изменились, то остальные заметно преобразились. Впрочем, ты все видишь сам.

Отметим, что в плане охлаждения у новых плат ASUS все в полном порядке.

С пометкой Тор

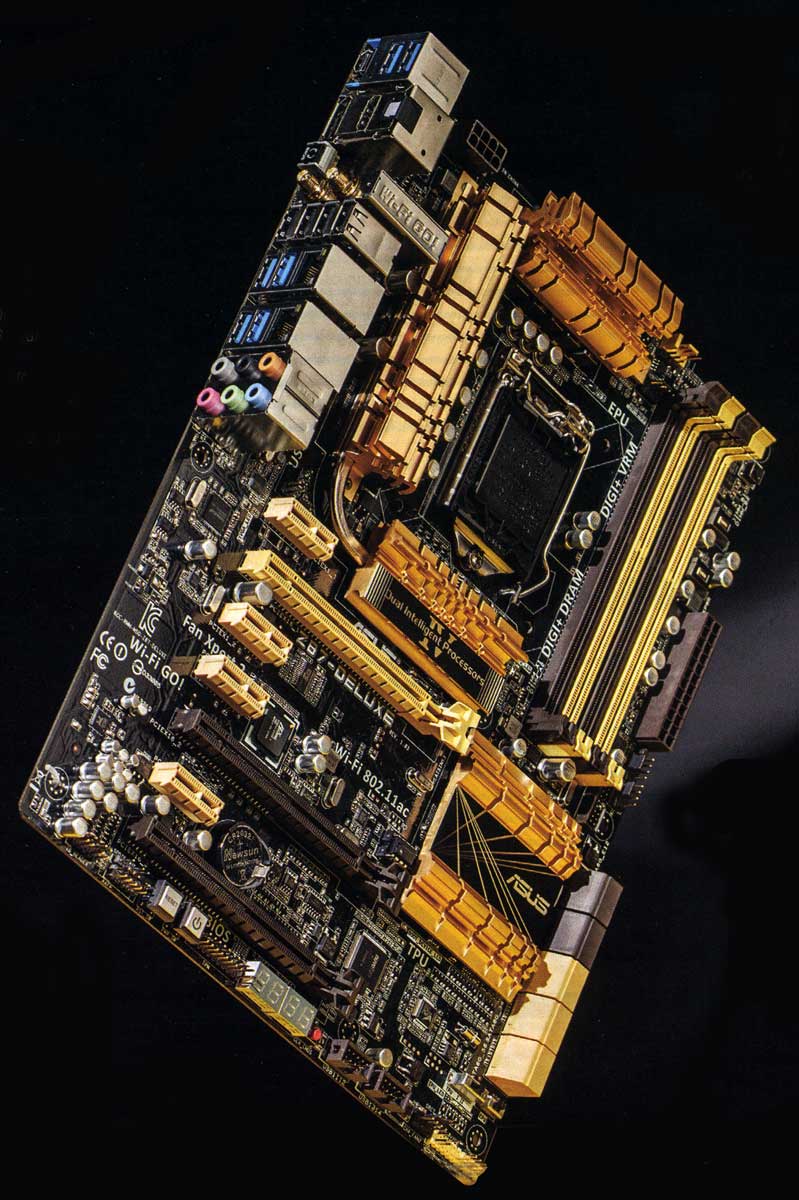

За питание процессора отвечает сразу шестнадцать фаз питания. За охлаждение фаз питания - цепочка радиаторов. Система охлаждения невысокая, поэтому с процессорными кулерами у платы проблем не возникнет. Кстати, отлично, что в Intel не стали менять расположение отверстий для крепления кулера. В итоге подойдет любая СО с поддержкой LGA1155/1156.

В Z87-DELUXE не используется PCI (давно пора! - прим, автора). На текстолите распаяно сразу три PEG PCI Express х16, функционирующие по схеме х8+х8 или х8+х4+х4. Естественно, «мама» поддерживает связки видеокарт AMD CrossFireX и NVIDIA SLI. Остальное место занимают PCI Express xl. Всего их четыре штуки. В целом разводка компонентов ASUS Z87- DELUXE выполнена хорошо, недостатков нет. Разве что при использовании трех видеокарт самая нижняя накроет кнопки Power и Reset, а также два индикатора сигналов POST. В таком случае толка от этих полезных «фишек» будет немного.

С выходом плат для Haswell в материнских платах ASUS, и у Z87-DELUXE в частности, реализована технология Dual Intelligent Processors 4. С ее помощью пользователь в одно мгновение (читай - одним касанием) сможет настроить свою систему как на максимальную производительность, так и на бесшумную работу, а также на повышенную энергоэффективность.

Отметим, что у Z87-DELUXE также реализована поддержка хорошо нам знакомой технологии Wi-Fi GO!. Теперь с поддержкой стандарта 802.11ac.

Эталон качества

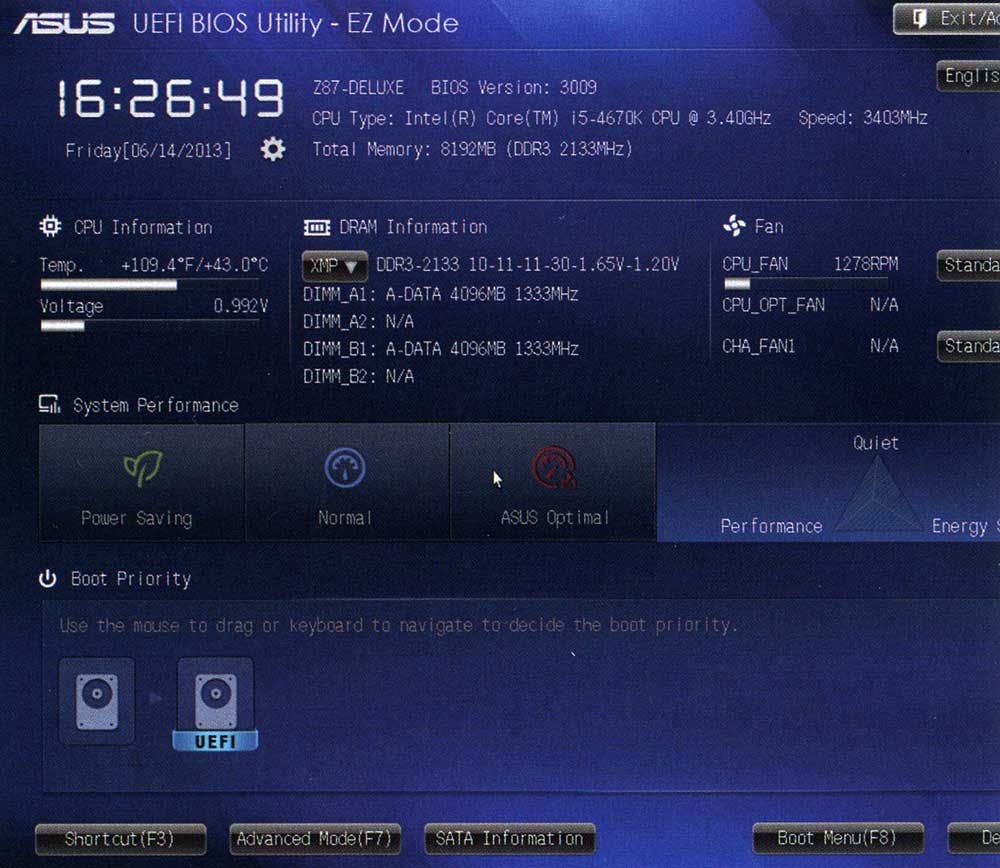

Претерпел изменения и BIOS материнской платы. Опять-таки внешние изменения. В главном меню ты можешь узнать всю необходимую информацию о процесcope и памяти системы.

Выбрать режим, в котором будет работать твой ПК (Power saving, Normal или ASUS Optimal), а также самостоятельно активировать ХМР-профиль оперативной памяти, отрегулировать скорость вращения вентиляторов (на плате распаяно шесть коннекторов, все - 4-пиновые!) и выбрать накопитель, с которого будет произведена загрузка операционной системы. Опытным же техноманьякам есть смысл сразу же обратиться к так называемому Advanced Mode, который представлен в классическом виде.

Настройки по разгону, как обычно, находятся во вкладке Ai Tweaker. Вместе с Haswell материнкам на базе Z87 Express вернули возможность разгона по шине согласно методике, которая используется в Х79 Express. Так, функция CPU Strap позволяет автоматически поднимать шину до 125 МГц, 167 МГц и 250 МГц. Насчет последней отметки есть серьезные сомнения. На сегодняшний день рекорд по разгону BCLK составляет 179.16 МГц, установленный при помощи материнской платы ASUS Rampage IV Extreme.

Что же до семпла Z87-DELUXE, который побывал в нашей тестовой лаборатории, то нам удалось поднять частоту тактового генератора до 144.9 МГц. Хороший результат для первого знакомства с платой. Спасибо и большому количеству настроек. Впрочем, «мама» только-только вышла на потребительский рынок, и со временем за счет обновления BIOS устройства будут только прибавлять в надежности и функционале.

Вывод

Чипсет Z87 Express нас не удивил. По сути, мы имеем дело с переименованным Z77 Express и никак иначе.

Однако у ASUS вышла отличная плата, в которой были улучшены/добавлены штатные функции набора логики. Ожидаемо Z87-DELUXE имеет разгонный потенциал, а также высокую степень надежности. В общем, к приходу Haswell в ASUS подошли во всеоружии.

Технические характеристики:

• Сокет: LGA1150
• Набор логики: Intel Z87 Express
• Память: 4х DIMM, DDR3-1333-3000, до 32 Гбайт
• Слоты расширения: 3х PCI Express х16. 4х PCI Express xl
• Дисковые контроллеры: 10х SATA 3.0
• Аудио: HDA, 7.1СН, Realtek ALC1150
• Сеть: lx Intel I217V (10/100/ 1000 Мбит/с), lx Realtek 8111GR (10/100/1000 Мбит/с), Wi-Fi 802.11a/b/g/n/ac, Bluetooth V4.0

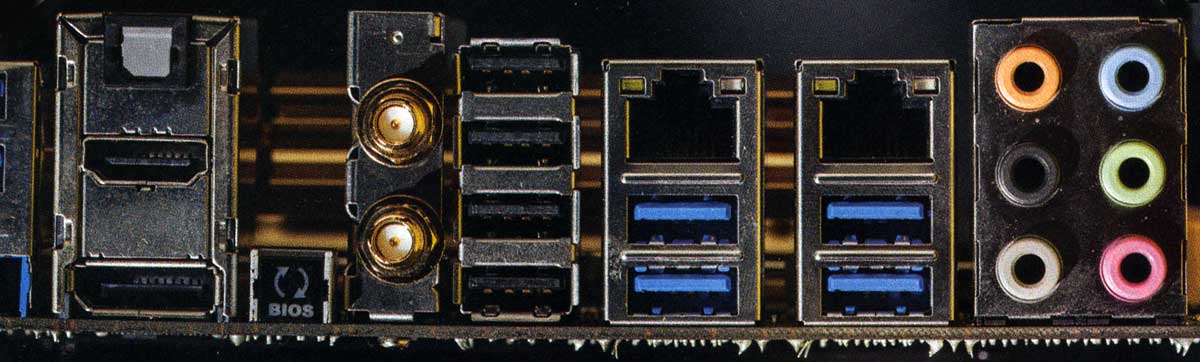

• Разъемы на задней панели: 6х USB 3.0, 4х USB 2.0, lx HDMI, lx DisplayPort, lx mini-DisplayPort, lx S/PDIF, 2х RJ-45, 6х 3.5-мм jack
• Форм-фактор: ATX

Тестовый стенд:

• Процессор: Intel Core i5-4670K, 3.4 ГГц
• Материнская плата: ASUS Z87-DELUXE
• Оперативная память: 2х 4 Гбайт, ADATA XPG DDR3-2133
• Накопитель: Corsair CSSD-P128GBP-BK, 128 Гбайт
• Блок питания: Cooler Master RS- 850-SPHA-D3, 850 Вт
• ОС: Windows 7 Ultimate. 64 бит

Результаты тестирования:

• Super Pl 1.5XS, Im: 8.658 с
• wPrime 1.55, 32т: 7.205 с
• WinRAR: 5631 Кбайт/с
• CINEBENCH R11.5: 7.07 pts

© Автор: Сергей Плотников

***
