Crown CM-PS850 Superior компьютерный блок питания

Crown CM-PS850 Superior компьютерный блок питания





Ранее мы рассмотрели блоки питания CM-PS450 и CM-PS600 Superior, теперь посмотрим на самый мощный блок питания от компании Crown Micro - это 850 ваттный CM-PS850 Superior. Его цена колеблется в пределах 75-90-100$...

Блок питания упакован в большую коробку с пластиковой ручкой, внутри только сам БП в антистатическом пакете и стандартный шнур питания. На лицевой части коробки - сам БП на фоне гор. На оборотной стороне имеется кое-какая полезная информация, например: 120 мм вентилятор с шумом менее 20dB и с функцией регулировки оборотов в зависимости от температуры, защита от перегрузок по линиям +3.3V, +5V и +12V, защита от короткого замыкания, от низкого/высокого напряжения, высоких температур...

Блок питания достаточно увесистый, окрашен черной матовой краской, под черной гриль-решеткой большой вентилятор красного цвета, размеры БП 150х86х157 мм. Сотовая вентиляционная перфорация на задней стороне БП - через нее выбрасывается наружу горячий воздух. Здесь же стандартный разъем и выключатель. Зеленая наклейка: Input AC 230V.

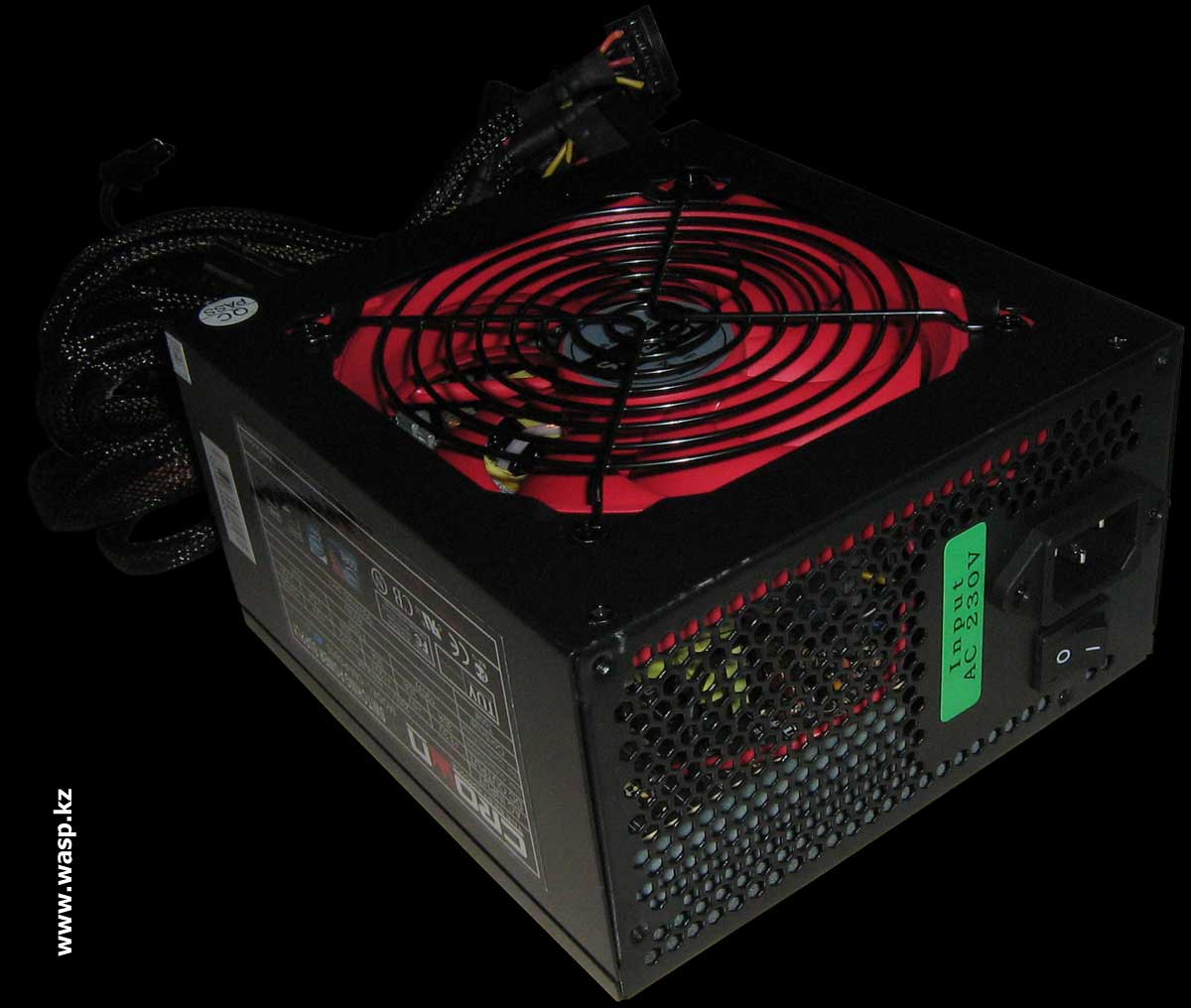

блок питания Crown CM-PS850 Superior для компьютера



особенности блока питания CM-PS850 Superior в Казахстане

Щелкните по рисунку, чтобы увеличить! - click to zoom image

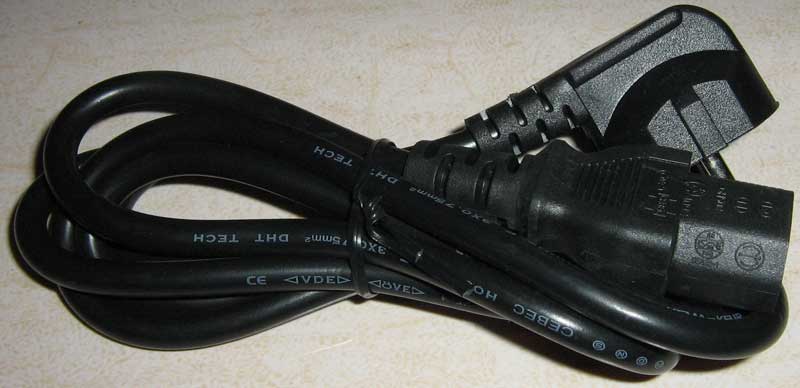

шнур питания из комплекта Crown CM-PS850 Superior



Crown CM-PS850 Superior компьютерный блок питания

Щелкните по рисунку, чтобы увеличить! - click to zoom image



Crown CM-PS850 Superior самые мощные блоки питания

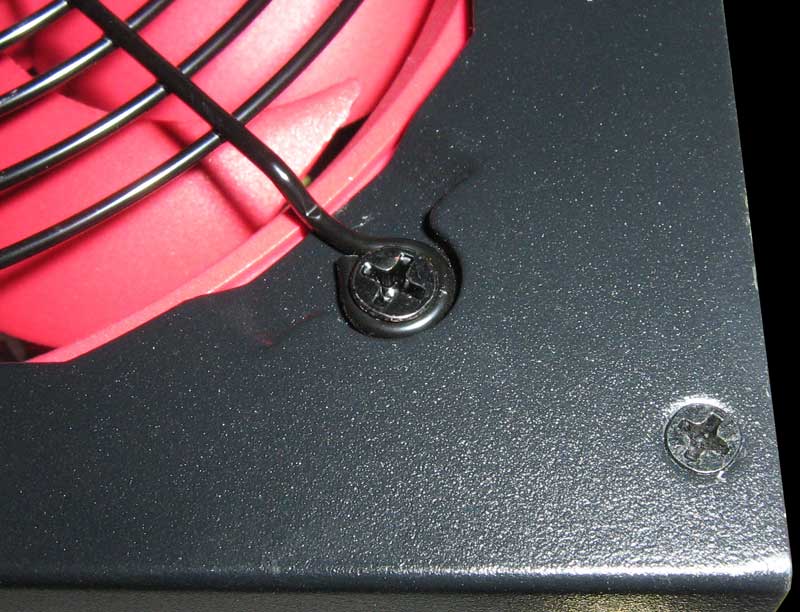

решетка типа гриль в БП CM-PS850 Superior

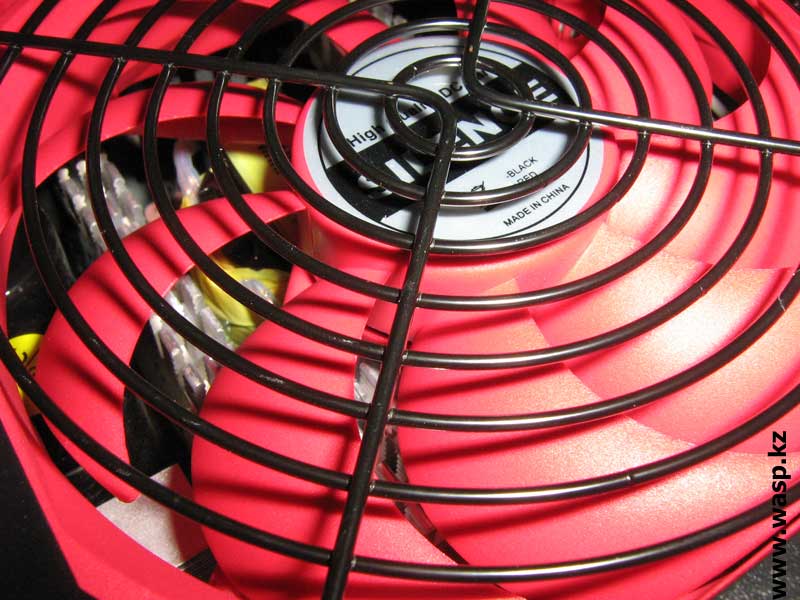

вентилятор в блоке питания CM-PS850 Superior

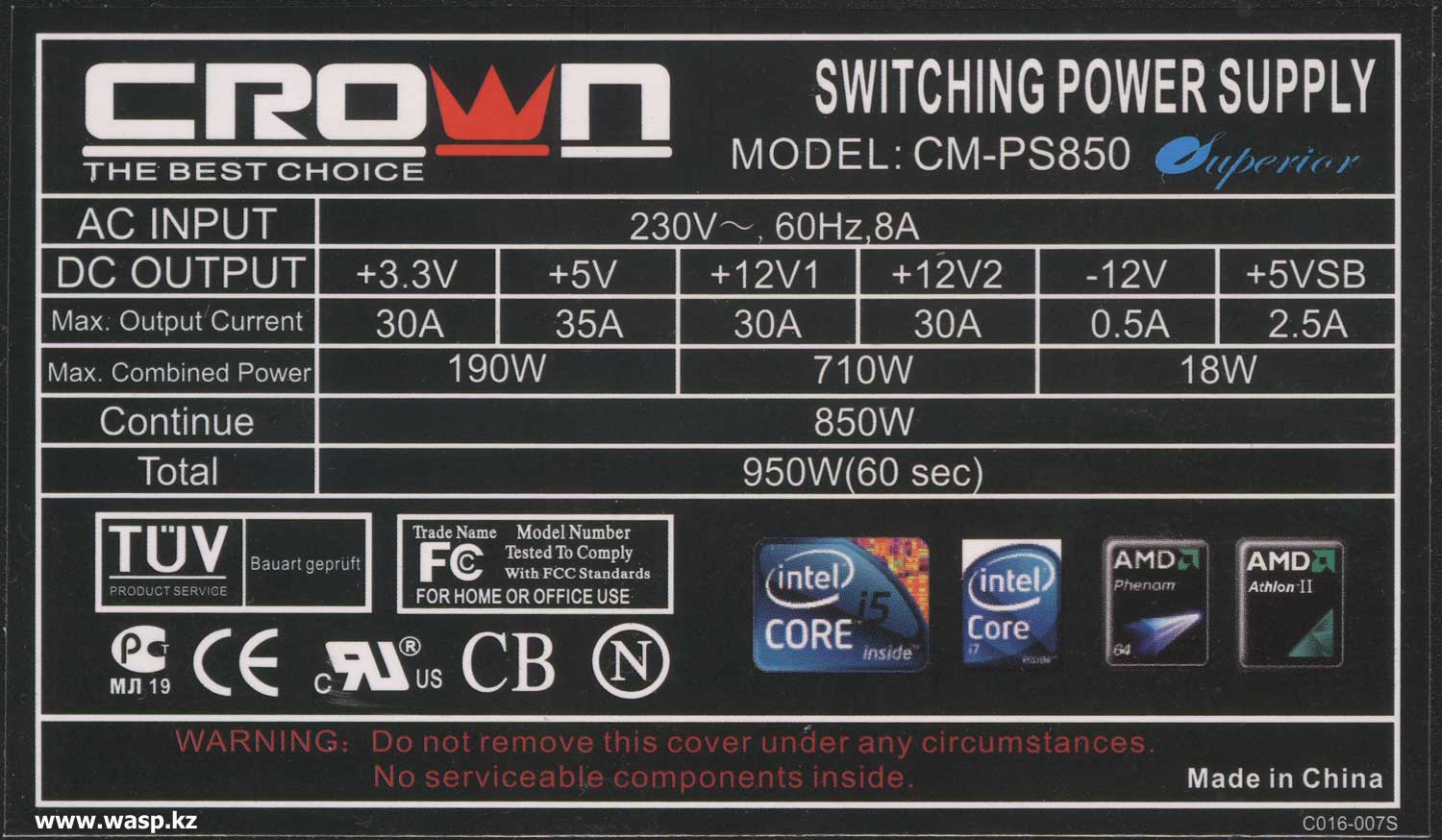

Crown CM-PS850 Superior этикетка блока питания на 850W

Щелкните по рисунку, чтобы увеличить! - click to zoom image



На одном боку наклеена этикетка, она содержит: название-логотип производителя Crown и краткий девиз "The Best Choice" (типа - лучший выбор). Название модели изделия CM-PS850 Superior. Вход - переменный ток 230V~, 60Hz, 8A. Выходные напряжения:



Выход - DC Output 3.3V +5V +12V1 +12V2 -12V +5VSB
Максимальный ток - Max. Output Current 30A  35A 30A 30A 0.5A 2.5A
Максимальная комбинированная мощность - Max. Combined Power 190W 710W 18W
Долговременная, рабочая мощность - Continue 850W
Total 950W (60 секунд)



Так же на этикетке значки сертификаций и соответствия стандартам и нормам, в том числе и российским.

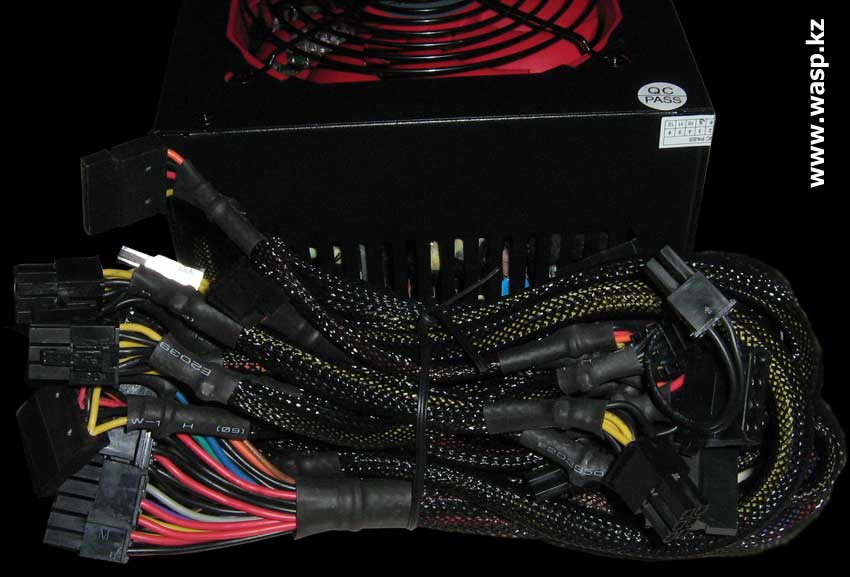

CM-PS850 Superior все разъемы блока питания



Crown CM-PS850 Superior кабеля в нейлоновой сетке

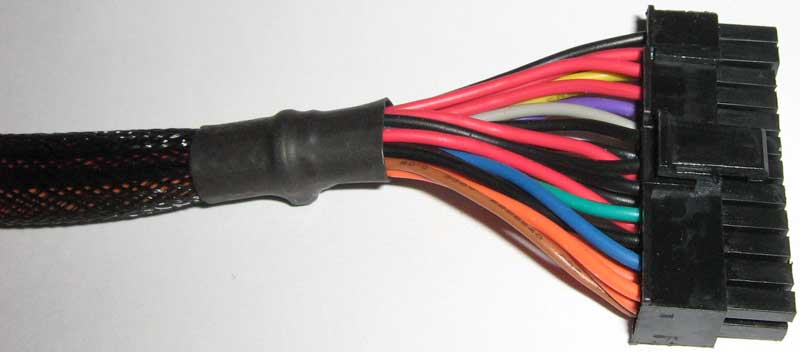

Crown CM-PS850 Superior разъем питания материнской платы

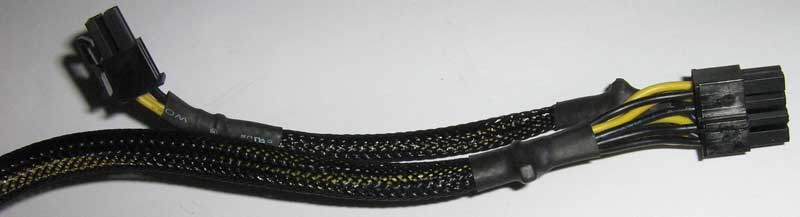

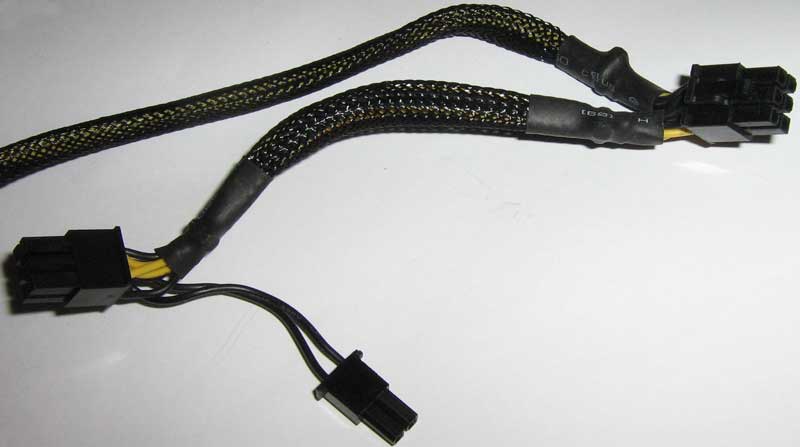

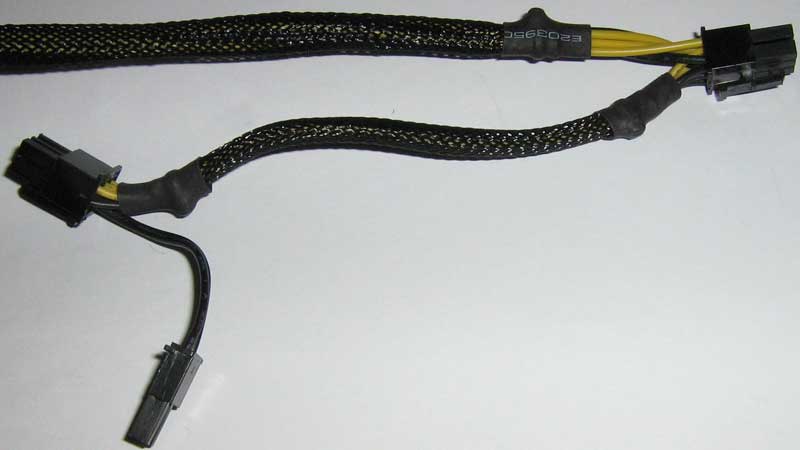

6 и 8 контактные разъемы питания видеокарты



блок питания для разгона компьютера CM-PS850 Superior

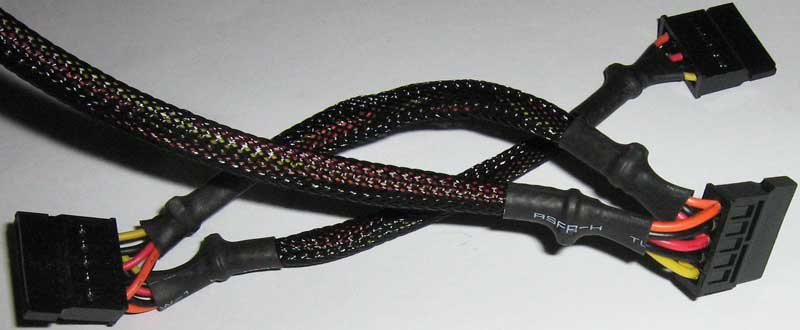

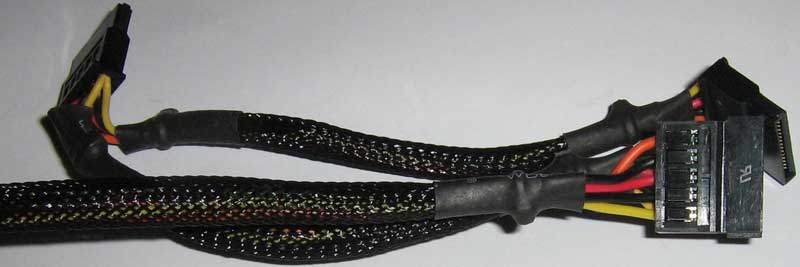

SATA разъемы питания в бп от Crown



разъемы Crown CM-PS850 Superior все экранированные

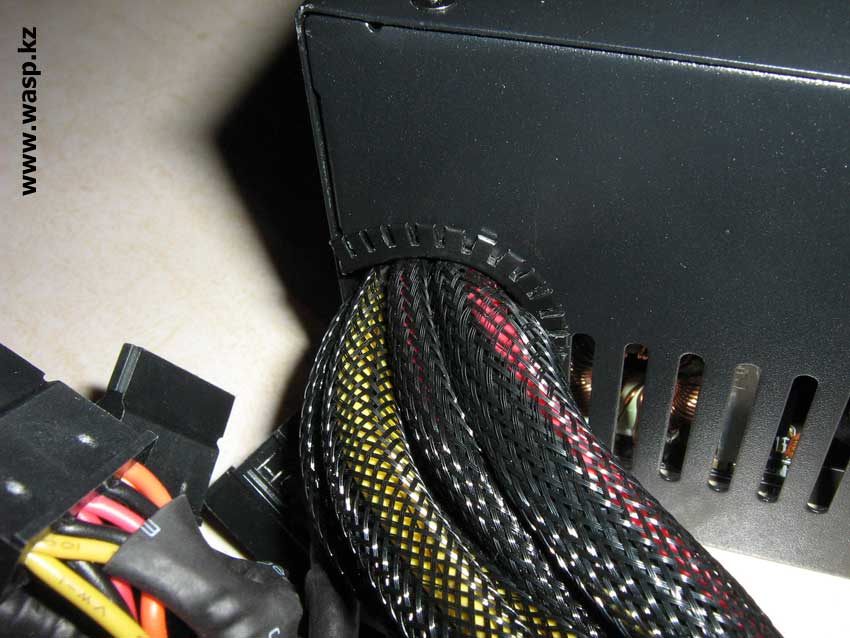

Crown оплетка из нейлона кабелей



850 Вт мощный блок питания CM-PS850



разъемы для подключения периферии в ПК

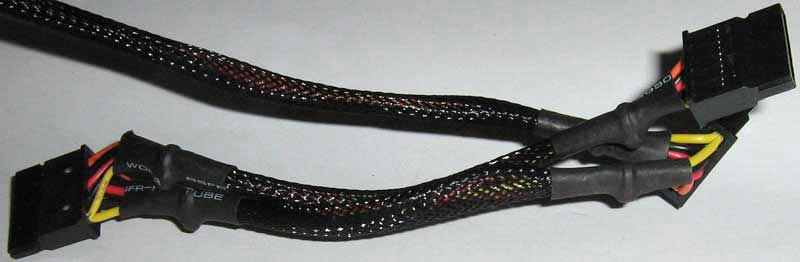

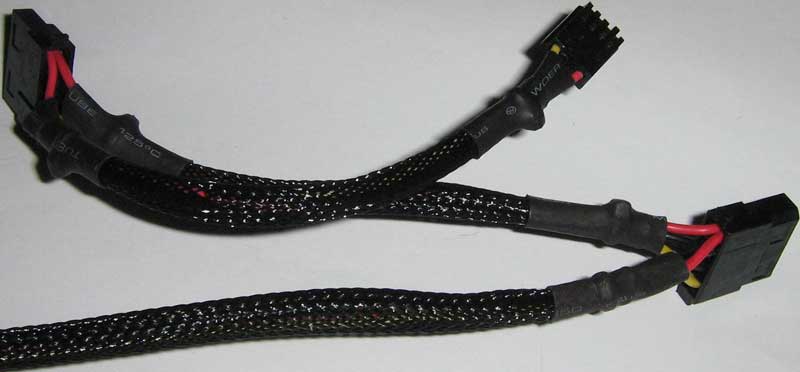

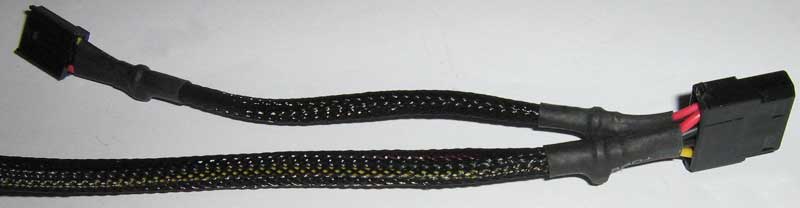

разъемы типа Молекс в БП и разъем FDD

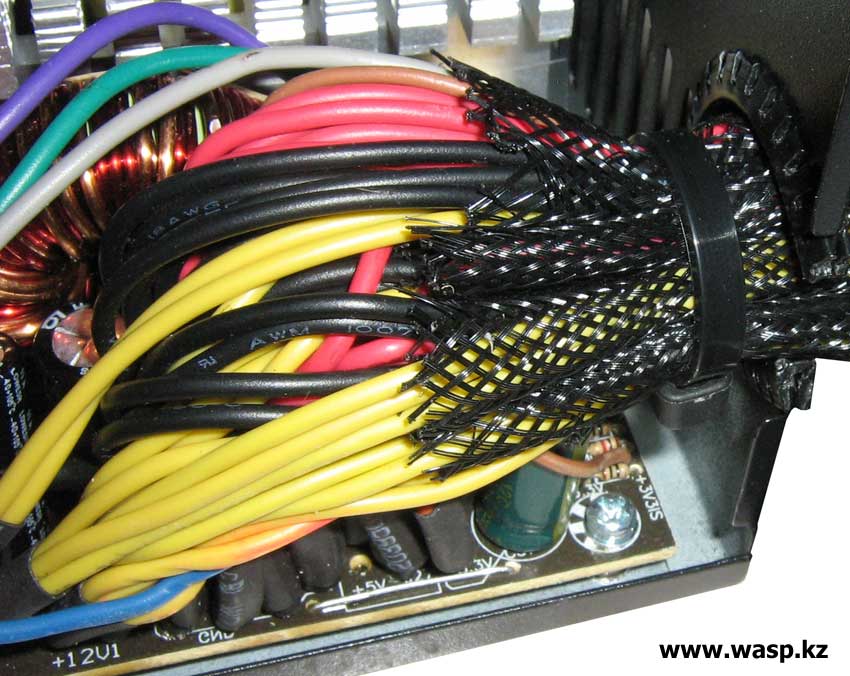

Провода разделены на девять жгутов, каждый из которых затянут в черную нейлоновую оплетку. Питание материнской платы 20 +4 длиной 400 мм. 40 см имеет и жгут с разъемом дополнительного питания матплаты (CPU) - 8-пиновый с ответвлением стандартного 4-пинового разъема. Два кабеля на каждом по два 6-пиновых разъема и дополнительно еще 2-пиновыые разъемы (6+2=8). Один кабель с 1 разъемом Молекс и одним разъемом FDD. Еще один с двумя разъемами Молекс и еще одним разъемом FDD. Три кабеля по три разъема SATA на каждом (всего 9 разъемов SATA-питания). Максимальная длина проводов достигает 870 мм.

Толщину провода не замерял, производитель называет значение 16-18 AWG (1-1,3 мм), маркировка на изоляции проводов это подтверждает.

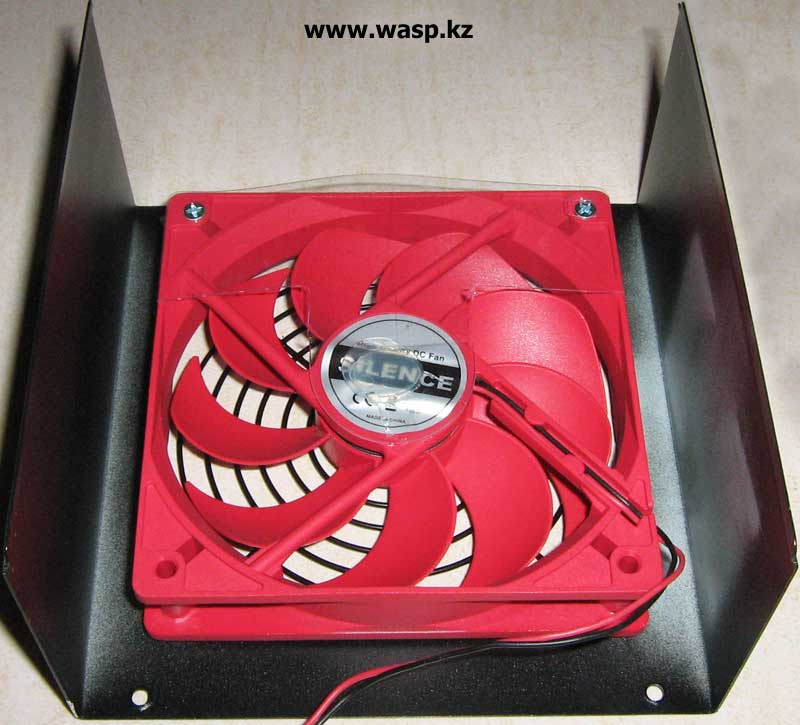

CM-PS850 Superior верхняя крышка с вентилятором Crown

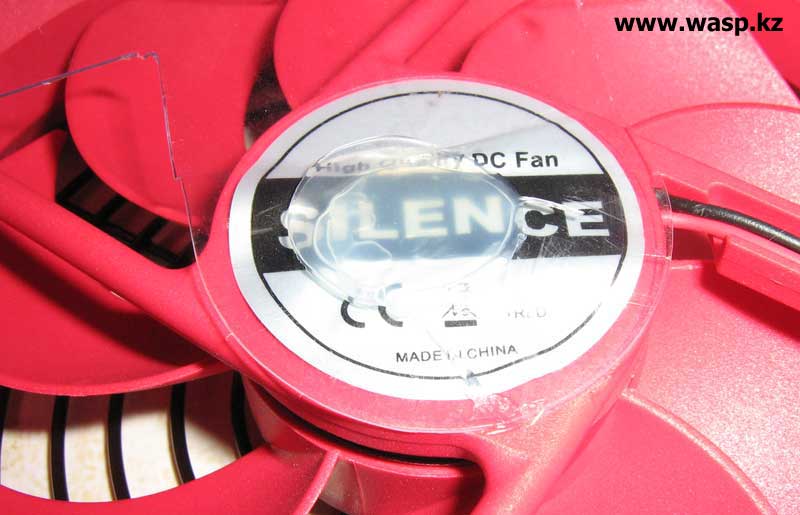

Silence вентилятор в БП Crown CM-PS850 Superior



Выкручиваем четыре винта и снимаем верхнюю крышку с вентилятором. Вентилятор имеет 120 мм в диаметре, 24 мм высотой. Он имеет девять лопастей и изготовлен из красной пластмассы. Питание - два провода, 12 вольт. На этикетке написано SILENCE и то, что он сделан в Китае... Изнутри, со стороны перфорированных отверстий, наклеена пластина из прозрачного материала, она закрывает вентилятор примерно на четверть. Это сделано для предотвращения всасывания воздух извне - не из внутренностей системного блока.

Замеряем толщину стали, из которой изготовлен БП Crown CM-PS850 Superior, она составляет 0,6 мм (без учета слоя краски).

Текстолит платы со стороны монтажа элементов покрыт темным лаком, плата имеет маркировку RC-668A REV:3.1 и E250664. Все элементы обозначены. Имеются разведенные, но не распаянные места - не критичные по значимости.

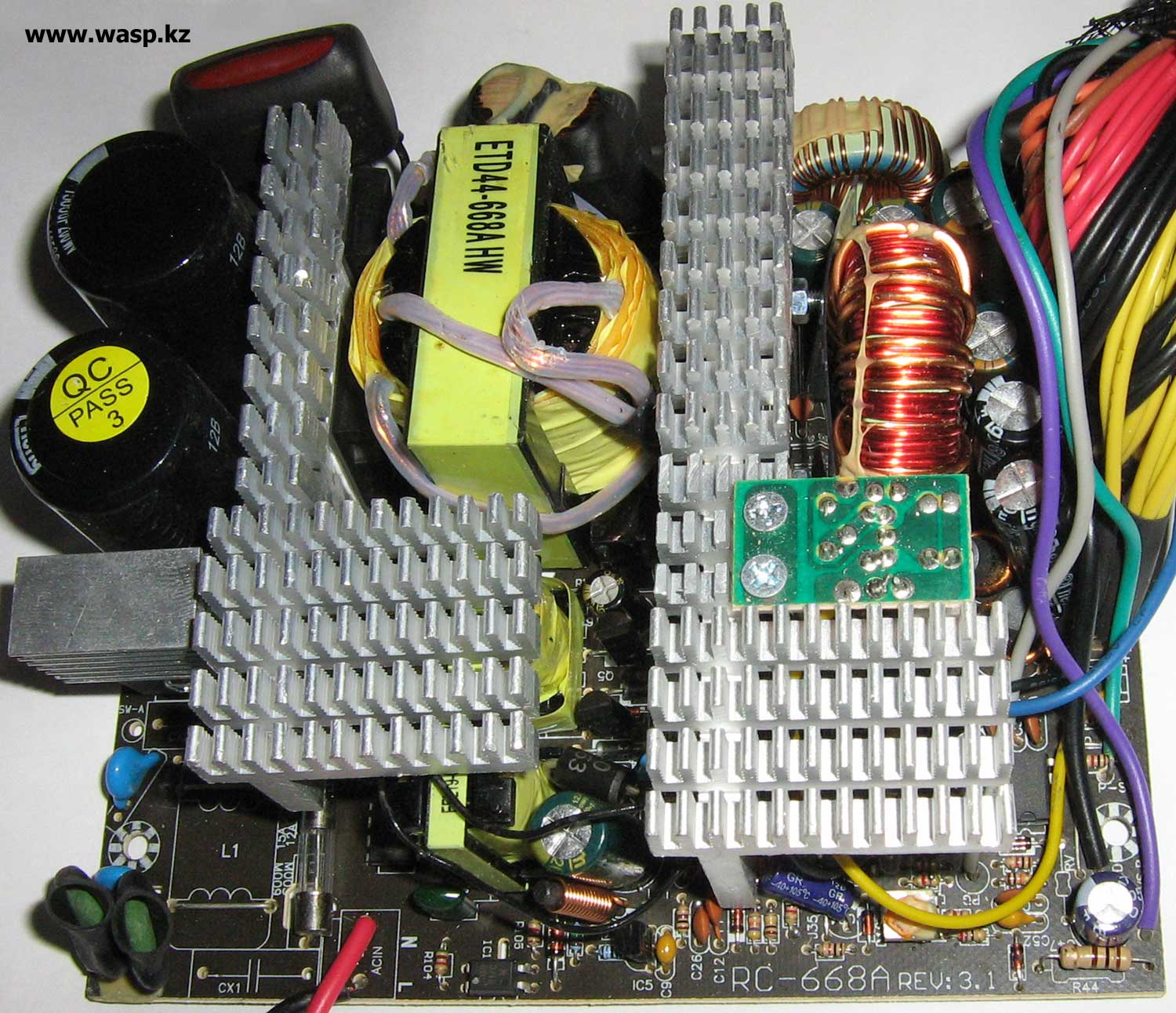

конструкция Crown CM-PS850 Superior полная разборка



RC-668A REV:3.1 схема блока питания Crown CM-PS850 Superior

Щелкните по рисунку, чтобы увеличить! - click to zoom image

схема Crown CM-PS850 Superior плата производителя E250664

Щелкните по рисунку, чтобы увеличить! - click to zoom image



Crown CM-PS850 Superior ремонт блока питания

Щелкните по рисунку, чтобы увеличить! - click to zoom image



E250664 печатная плата в блоке питания Crown CM-PS850 Superior

Щелкните по рисунку, чтобы увеличить! - click to zoom image

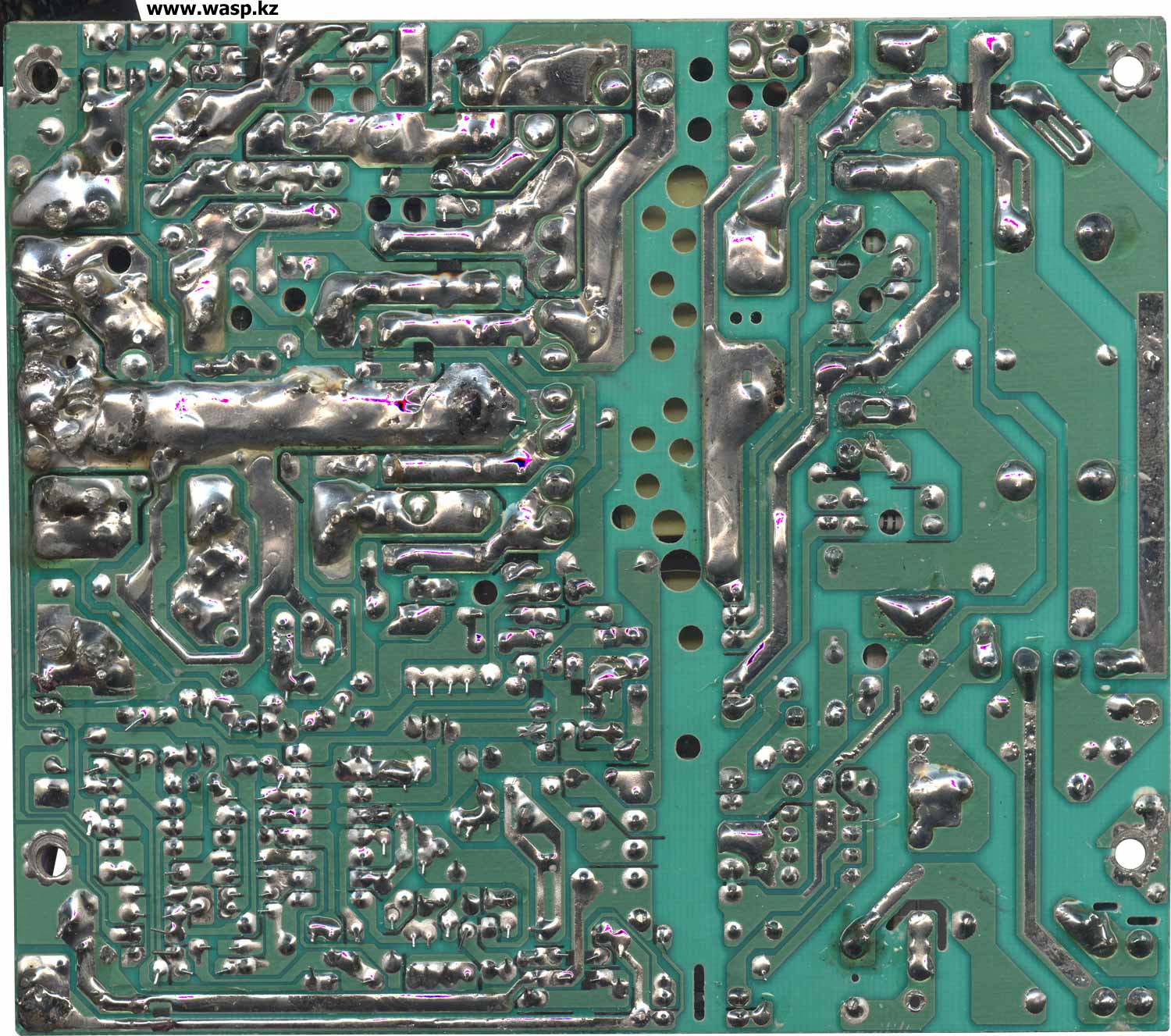

Crown CM-PS850 Superior схема платы RC-668A REV:3.1

Щелкните по рисунку, чтобы увеличить! - click to zoom image

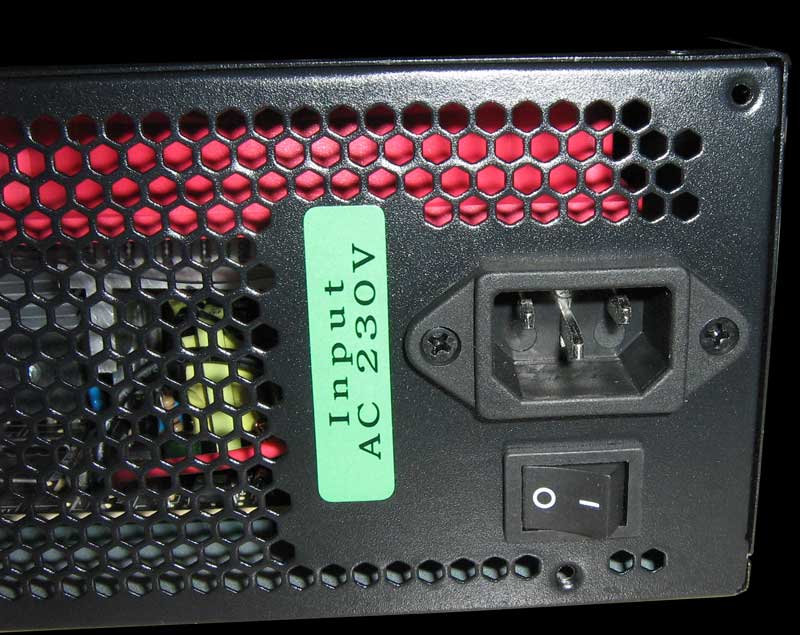

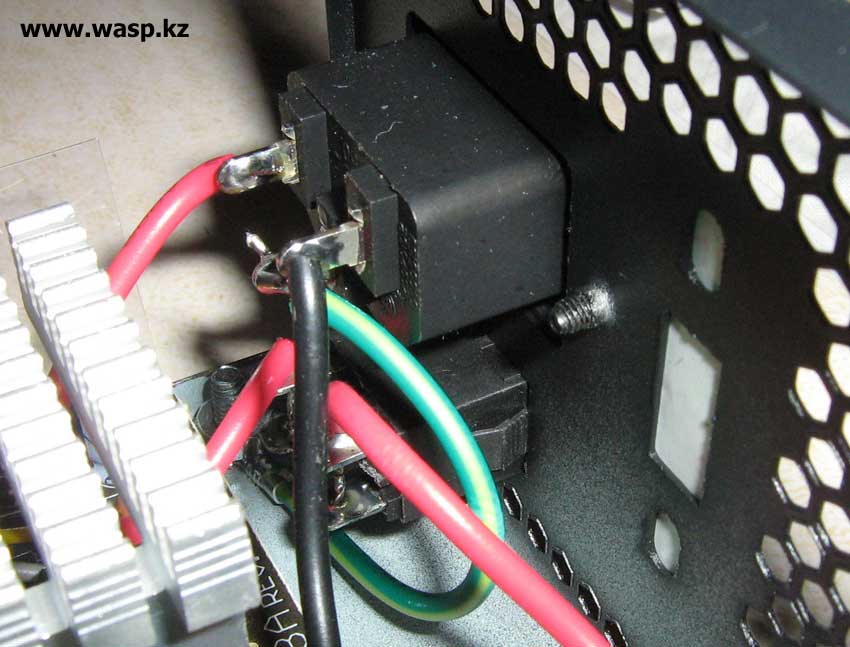

От сетевого разъема провода идут прямо на плату блока питания (один через разрыв выключателя). Через предохранитель и два термистора (которые закрыты термоусадочными трубками), электрический ток идет на диодный мост, который притянут к отдельному алюминиевому радиатору (маркировкой к радиатору, потому она осталась мне неведомой). Входной фильтр разведен, но отсутствует, но в защите есть два варистора... Два электролитических конденсатора от достаточно крупного китайского производителя Cheng - 1500 мкФ на 200WV (серии NEG +105C).

Алюминиевые радиаторы низкого профиля - чтоб оставить место под вентилятор. Но они достаточно "мясистые" и сделаны грамотно для такого типа охлаждения. Первый радиатор: транзистор W3040 (или как там, смотрите на фото) - один видно хорошо, второй закрыт трансформатором, но здесь видимо два одинаковых транзистора.

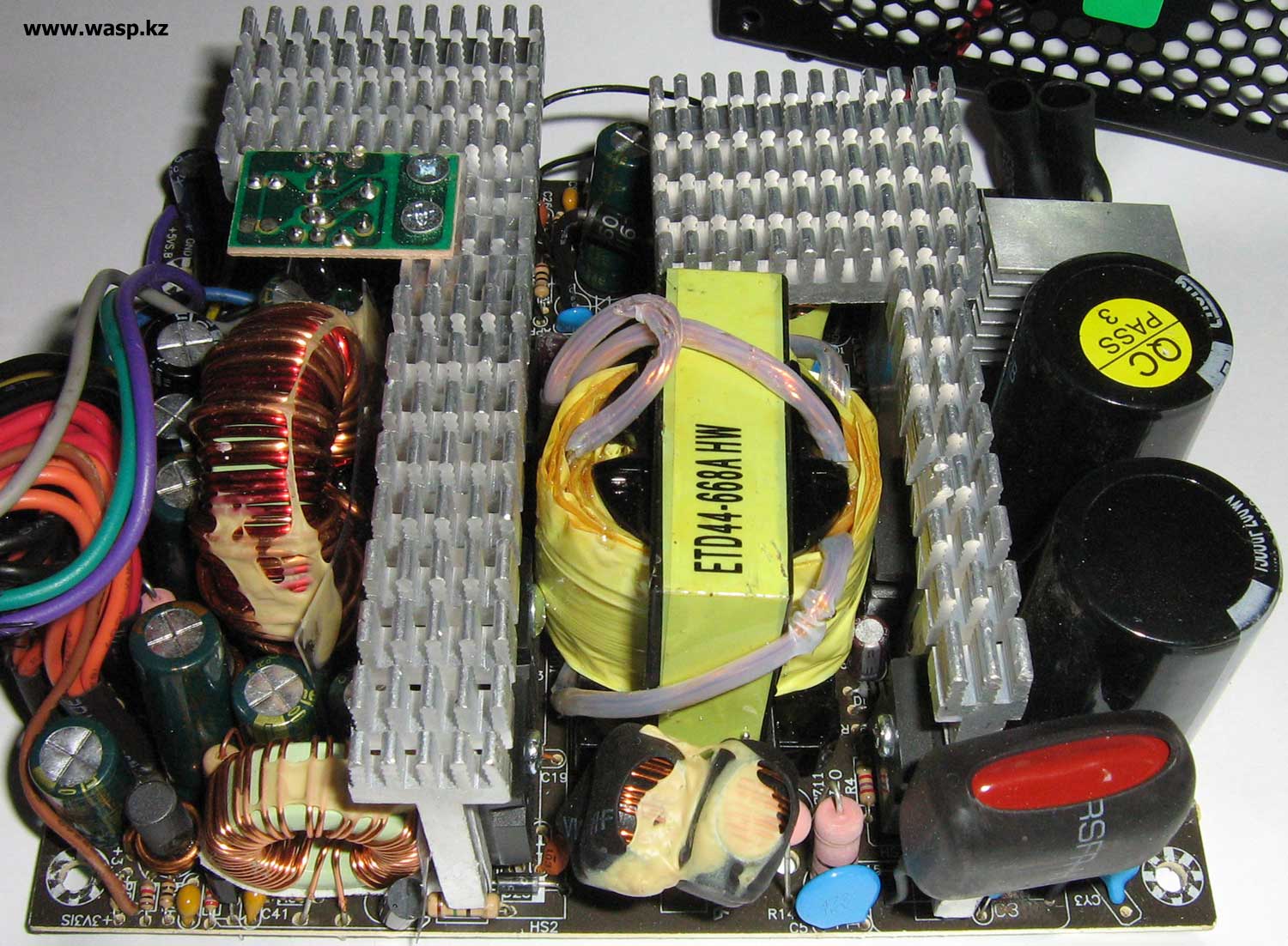

Трансформатор ETD44-668A HW, два других закрыты радиатором - маркировка полностью не видна. Возле трансформаторов два тороидальных дросселя и один с простым ферритовым сердечником. Оптопара EL817.

Второй радиатор имеет с одной стороны три диода Шоттки S30D40CS, S40D100C и один - маркировки не видно. С другой стороны два элемента и оба закрыты дросселем - маркировка неизвестна (также они отделены от дросселей толстой и прозрачной изолирующей пластиной).

Ко второму радиатору двумя винтами привинчена небольшая плата, к ней подсоединяется вентилятор - это автоматическая регулировка оборотов вентилятора в зависимости от температуры.

Далее имеем: ШИМ-контроллер AZ7500EP-E1, ШИМ-контроллер VIPer22A (LOW POWER OFF LINE SMPS PRIMARY SWITCHER), супервизор SG6510DZ1 - формирователь импульса (сброса).

Монтаж на плате очень плотный, часть элементов закрыта радиаторами и часть скрыта под фиксирующим термоклеем, так что многие элементы остались невыясненными.

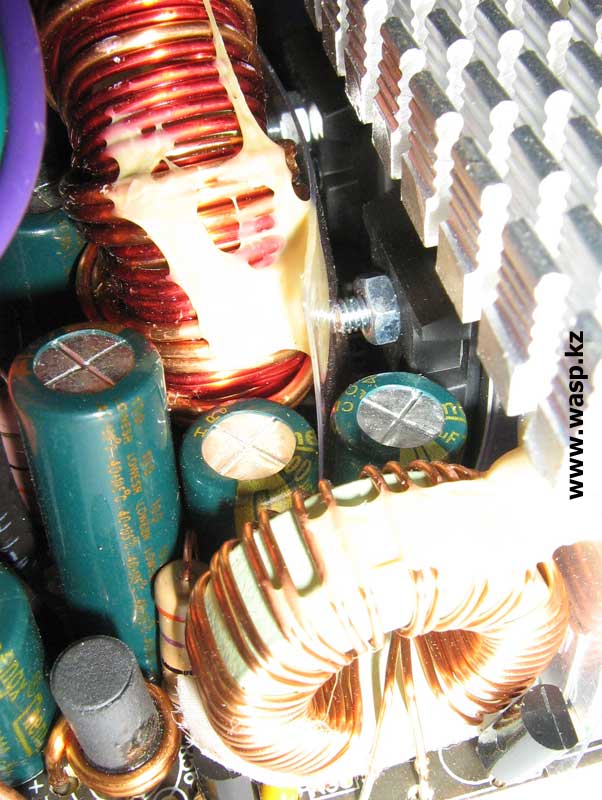

На выходе стоят два тороидальных дросселя, обслуживающий линии +12V, +5V, и тот, что поменьше +3,3V. Так же множество конденсаторов в сглаживающем пульсации фильтре.

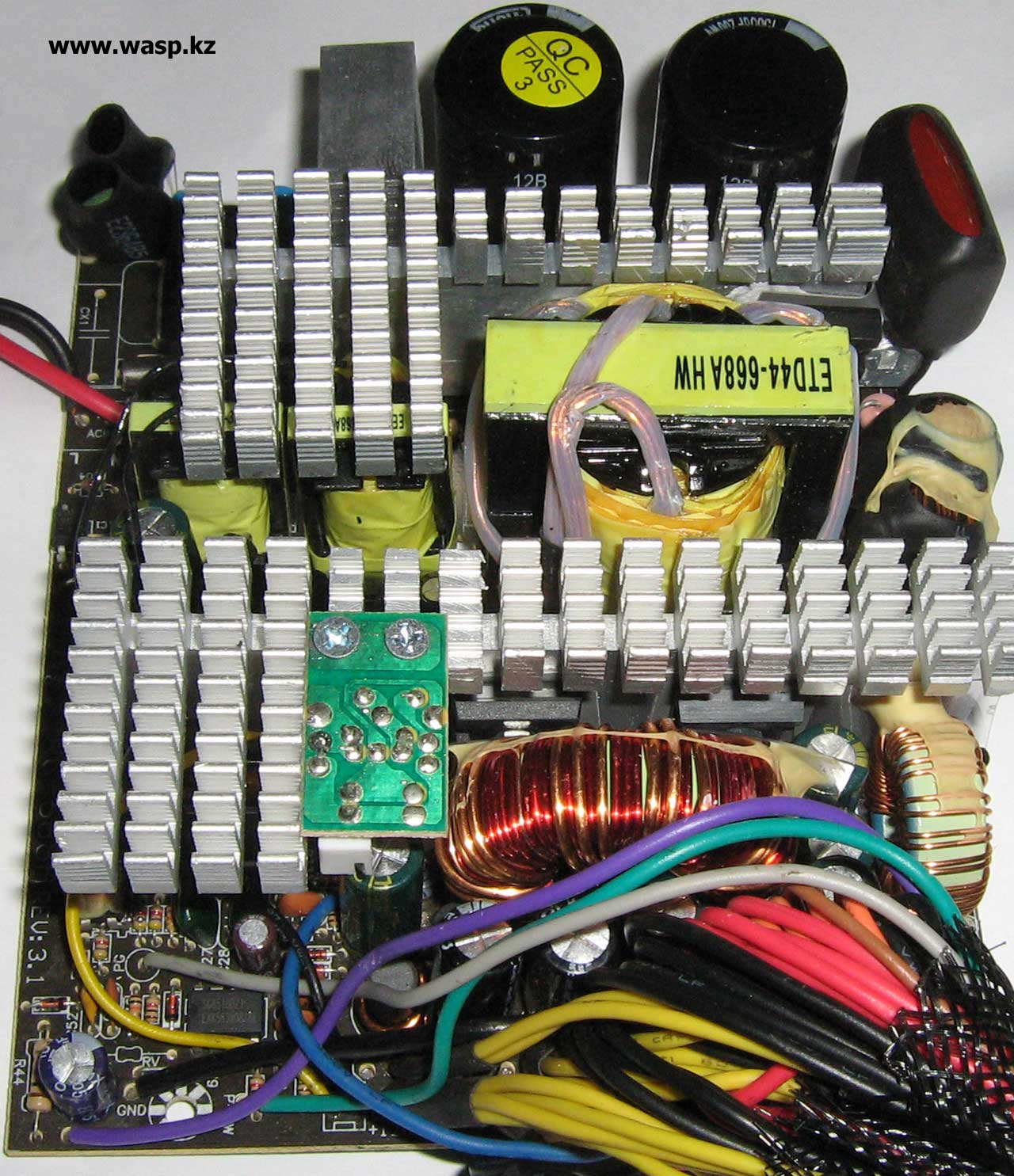

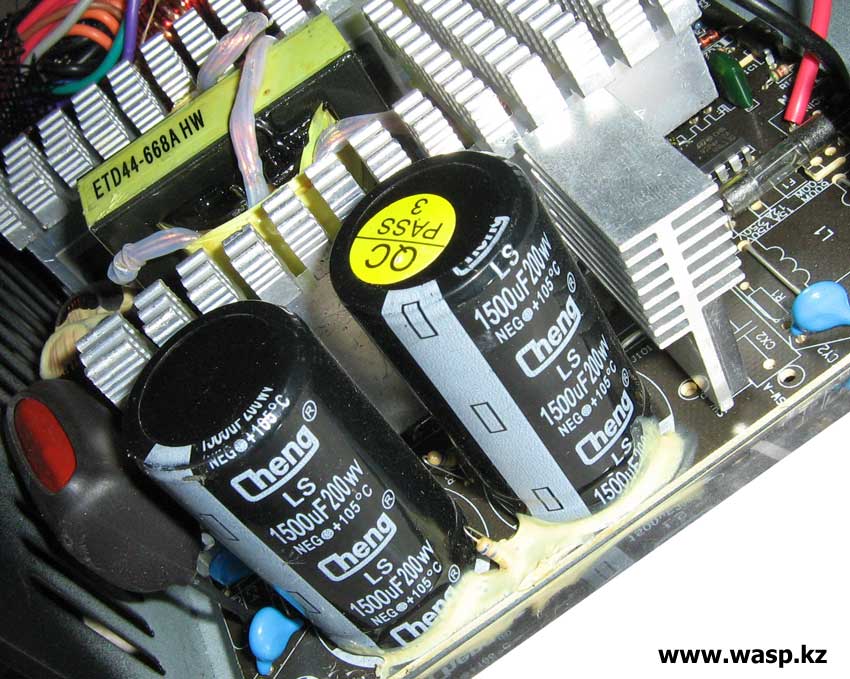

конденсаторы Cheng в БП Crown CM-PS850 Superior транс ETD44-668A HW

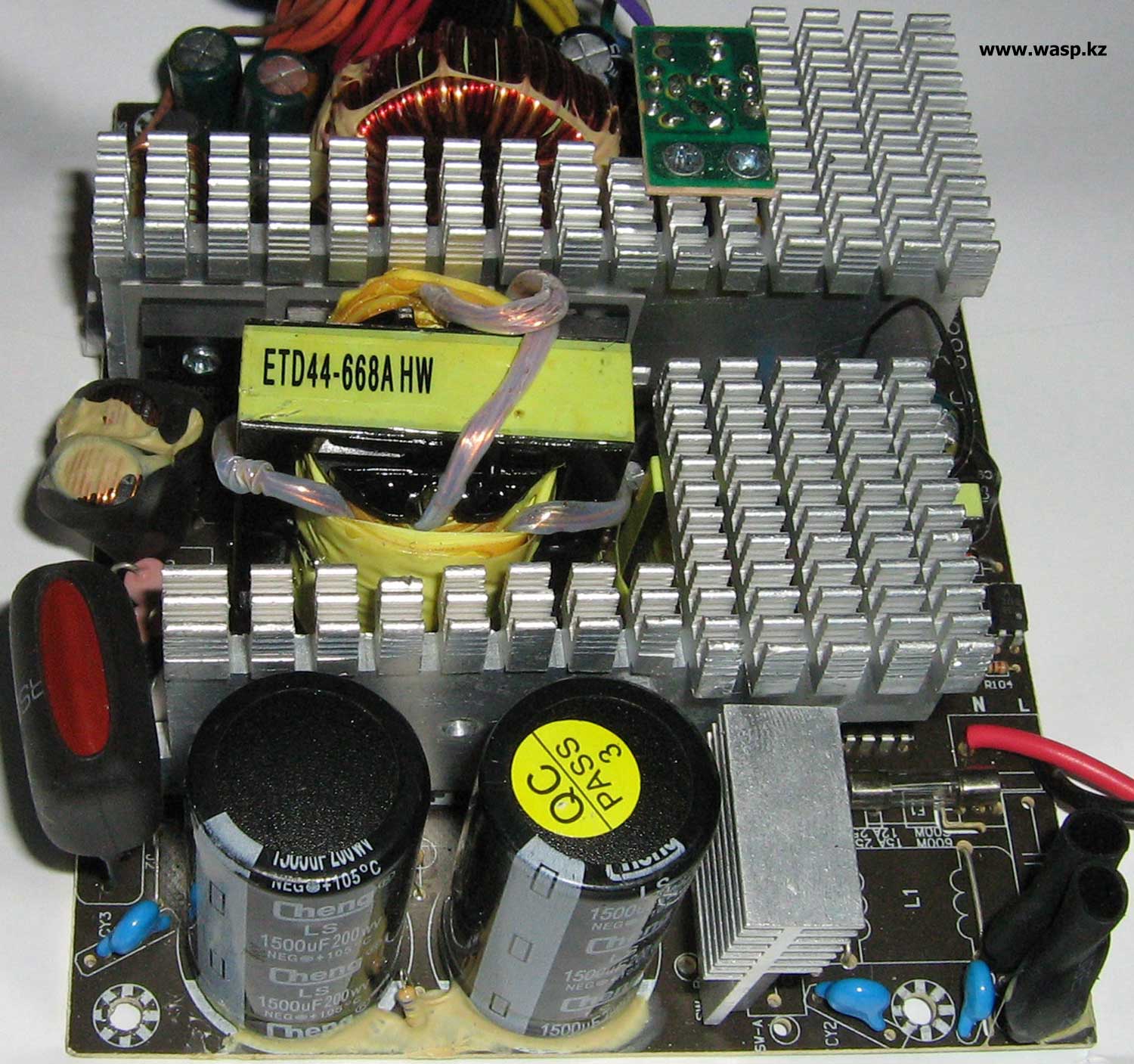

Crown CM-PS850 Superior входные цепи блока питания

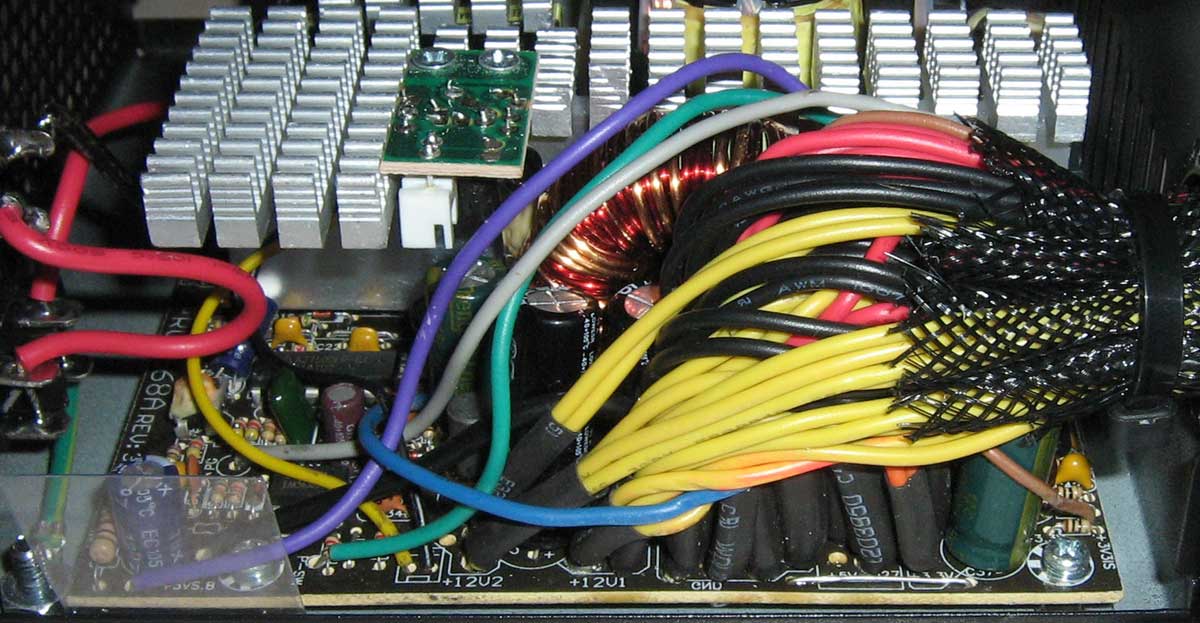

Crown CM-PS850 Superior выходные цепи блока питания

Щелкните по рисунку, чтобы увеличить! - click to zoom image



Crown CM-PS850 Superior две линии по +12V



супервизор SG6510DZ1 формирователь импульса сброса CM-PS850 Superior

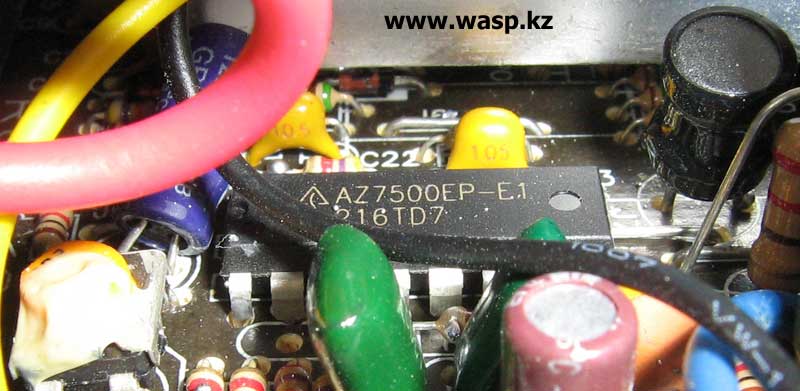

ШИМ-контроллер AZ7500EP-E1 Crown CM-PS850 Superior

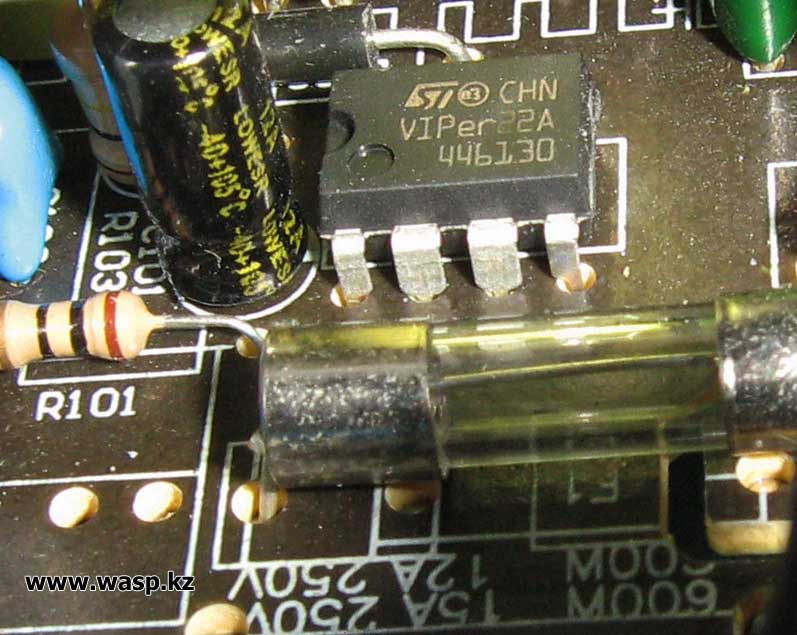

ШИМ-контроллер VIPer22A в Crown CM-PS850 Superior

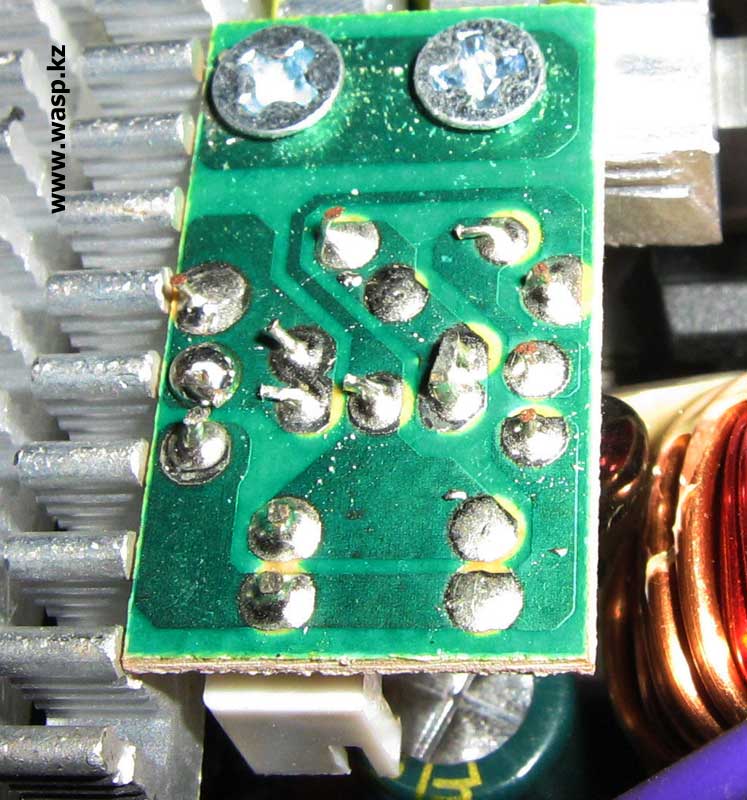

Crown CM-PS850 Superior плата регулятора оборотов вентилятора

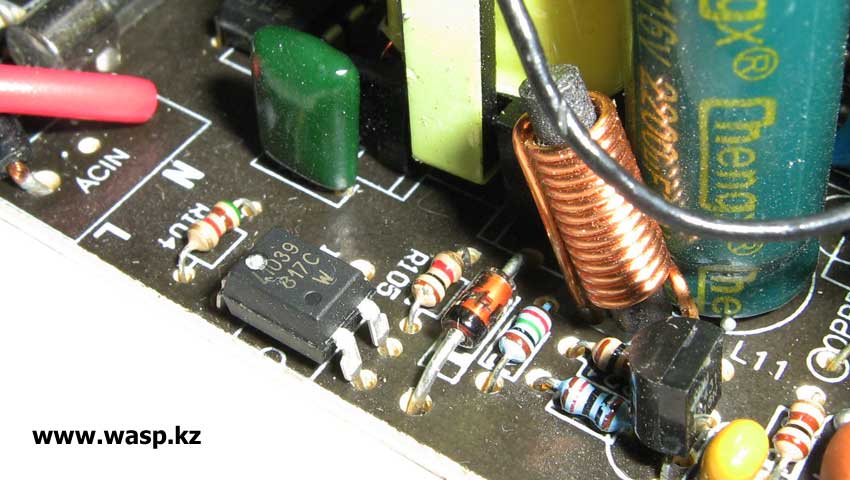

Оптопара EL817 и другая защита в блоке Crown CM-PS850 Superior

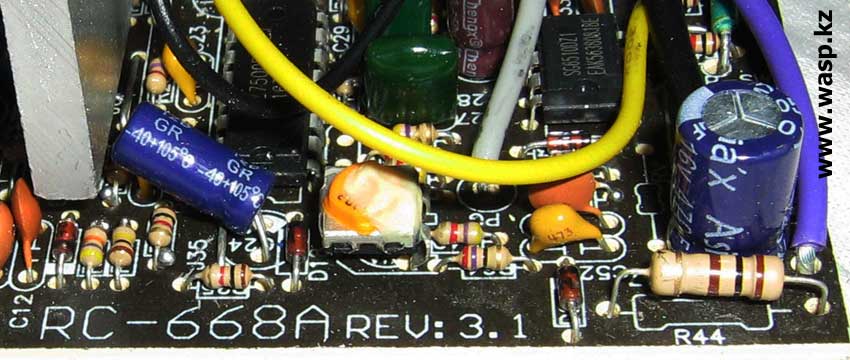

Crown CM-PS850 Superior маркировка платы RC-668A REV:3.1

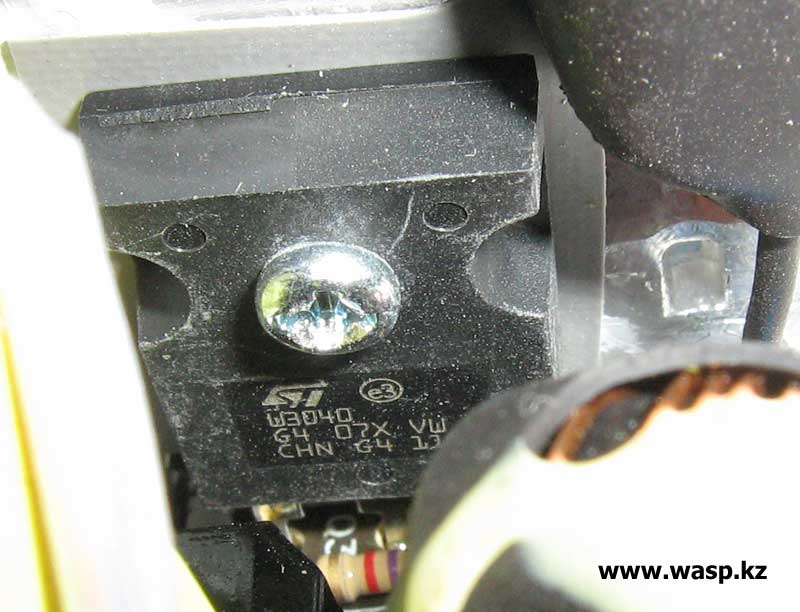

W3040 транзистор G4 07X VW Crown CM-PS850 Superior

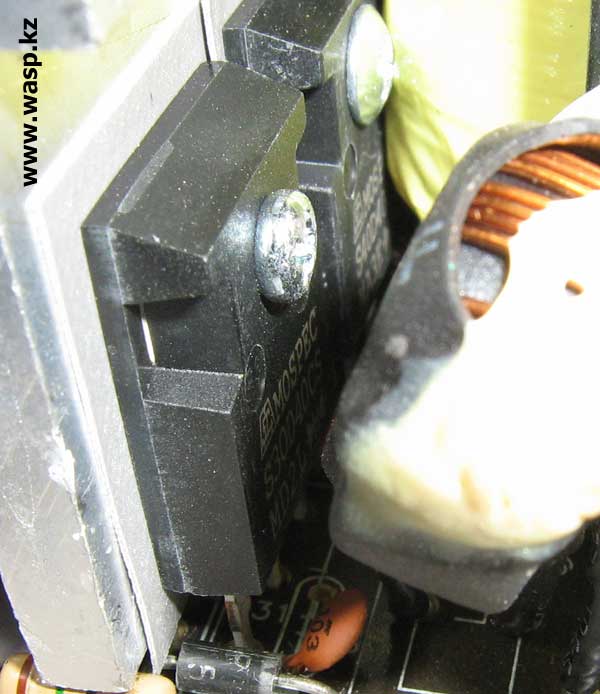

S30D40CS, S40D100C диоды шоттке Crown CM-PS850 Superior



выпрямительные диоды в бп Crown CM-PS850 Superior



В силу некоторых обстоятельств мне не хватило времени на более полное испытание БП CM-PS850 Superior, только замеры мультиметром напряжений под минимальной нагрузкой (подключенный 80 мм вентилятор). В целом все напряжения были в пределах допусков, обе линии на 12V были чуть завышены - 12,57-12,6V... Вентилятор действительно почти не слышен...



Далее - впечатления и выводы по трем блокам питания Crown Micro



Crown CM-PS850 Superior упаковка передняя сторона



Выражаю благодарность компании Crown CIS (Алматы, Казахстан), за предоставленные блоки питания (на сайте компании Crown CIS вы можете получить дополнительную информацию об этих и других блоках питания, а также прочей продукции Crown)





Михаил Дмитриенко, Алма-Ата, 2013 г.

Комментарии
#1 Llirik99
August 12 2013 23:05:26
Как жаль, что не протестировали(( Это самое интересное! И выводов нет(( Так и не понятно, плохой это БП или очень плохой.
#2 Llirik99
August 13 2013 06:32:32
У меня с этим БП, почему-то, при включении и выключении моргает подсветка, плюс при выключении раздается однократный или двукратный короткий писк из БП. Настораживает.
#3 Kazbek
August 15 2013 05:34:08
.
Llirik99 - не бывает таких понятий, как "плохой" или "очень плохой", но есть СООТВЕТСТВИЕ цена/качество - скажите, сколько стоит 850 Вт блок питания "хороший" или "очень хороший" и вы поймете СУТЬ.

Наивно ждать от БП стоимостью в 10 тыс. т., что он будет таким же хорошим, как БП стоимостью 25-30 тыс. т.

* А по поводу тестирования. Я без проблем провел бы ПОЛНОЕ и можно сказать ТОТАЛЬНОЕ тестирование этих БП, только... не бесплатно. И не оттого, что я какой-нибудь хапуга, нет. Просто - это довольно таки ЗАТРАТНАЯ и ТРУДОЕМКАЯ РАБОТА.

wasp - он у нас энтузиаст, и если б не проблемы со здоровьем, то взял бы сразу десяток этих БП от Crown и убил бы на них пару недель... я, увы, не такой.

Smile
#4 Llirik99
August 15 2013 20:44:29
Kazbek, если ты разбираешься в БП, то ты уже по описанию от wasp можешь сказать, плохой это БП, среднего уровня, неплохой или хороший. Качественные ли элементы внутри или дрянь однодневная. Достаточна ли защита, или компоненты пк подвержены риску. Вот это я и хочу узнать.
#5 TRR
August 16 2013 07:40:12
Llirik99 - можно я влезу?

Вот на форуме я создал тему по этим блокам питания - http://wasp.kz/fo...ead_id=743

Мое мнение - это не самые лучшие блоки питания, скорее минус, чем даже серединка.

Вопрос - чем вы этот блок питания так нагрузить сможете?
#6 Llirik99
August 16 2013 12:06:44
TRR, конечно можно, даже нужно!
Тему посмотрел - тема интересная, надеюсь люди отпишутся.
Я тоже думаю, что их БП ниже середины, но душа надеется на лучшее.
Я собрал комп:
i7-4770K;
GTX 780;
2 HDD, 1 SSD, 1 DVD
и, к несчатью, вот этот бп на 850W (так как в том дурацком магазе других БП с такой мощностью на тот момент не было).
Сейчас менять этот БП - жаба душит. И жена. Думаю, это произойдет в дальнейшем (если не сгорит), когда добавлю вторую GTX 780.
Что касается работы БП:
- достаточно шумит (когда увеличиваются обороты вентилятора)
- практически не греется (под Фар край 3 и БФ 3 из него дует умеренно прохладный воздух)
- регулярно издает звуки, похожие на писк (при выключении компа и включении вентилятора на полную мощность);
- подсветка компа с этим БП ведет себя не стабильно (при включении и выключении моргает).
Я успел поработать на этом компе с БП HIPER 900W. Но он меня достал постоянными звуками и я его поменял вот на это ЧУДО (другого в магазе не было). С HIPER подсветка вела себя нормально.
Вот такие впечатления.
#7 vip-bomzh
August 16 2013 17:12:46
Llirik99 - при таком железе экономить на БП ???...
#8 Kazbek
August 17 2013 04:22:19
Llirik99 - по имеющемуся у вас сейчас железу, вам вполне 600 Вт блока питания хватит, с запасом. Так что этот 850Вт Crown вполне хватает.

Конечно, если вы планируете разгон... или вторую карточку GTX 780... тогда БЕЗУСЛОВНО надо брать что-нибудь посерьезней.

Ну сами посчитайте СКОЛЬКО стоит все железо и СКОЛЬКО блок питания к нему... при двух видеокарточках у вас железо в две тысячи баксов может уйти, вот и как минимум AeroCool Strike-X 1100 ватт, или HEC Cougar CMX1200 1200 ватт... не более 200 баксов потратите...

=======

Если судить по статье, то блок питания Crown CM-PS850 Superior - скорее ниже среднего. Если же его грузить на все 850 Вт - то я ему не завидую.

=======

Пищит в БП скорее всего какой-нибудь дроссель - не страшно. Хотя и неприятно звучит.

Подсветки ПК вообще - моргают... Smile никакой связи здесь нет. Или ее находят умышленно.

============

Llirik99 - поймите, если вы хотите получить 100% совет, чтоб как-то снять с себя бремя решения, ответственность - это все равно останется НА ВАС.

Почитайте обзоры "хороших" блоков питания, посмотрите на результаты их тестов... посмотрите на цену описываемых БП... это главное!

Никто не хочет связываться с БЮДЖЕТНЫМИ железками, никто не описывает их, не тестирует их, и не советует их... тоже не хотят брать ответственности.

А описать крутой блок питания - это легче легкого, особенно если их ПРЕДОСТАВЛЯЕТ и ПЛАТИТ сам ПРОИЗВОДИТЕЛЬ...

Возьмите любой из описываемых ТЕМИ сайтами БП и протестируйте САМОСТОЯТЕЛЬНО и увидите насколько цифры будут другими... хотя бы уж потому, что нет двух одинаковых блоков питания и на результаты тестов С ТАКИМИ ТОЧНОСТЯМИ влияют сотни прочих условий, которые ни вы ни ЭТИ ТЕСТЕРЫ соблюсти попросту не в силах...

Скажем так, даже в лабораториях Госстандарта этого нет....

*
#9 Delib
August 17 2013 07:44:37
Такие блоки питания - самая золотая жила для продавцов. Они наценки в 500-1000% на них делают... и с них кормятся кучи структур - от таможни до перекупщиков.

А вот если брать "бренд", то он изначально дорогой и с него торговцы имеют незначительный доход.

Насколько цена "бренда" завышена по отношению к "не-бренду" и насколько это обосновано?

ВОТ ЧТО ХОТЕЛОСЬ БЫ УВИДЕТЬ В СТАТЬЕ - ЭТОГО НЕТ !!!

Frown
#10 brobik
August 19 2013 10:01:37
Чего это вдруг об этих БП заговорили - они самые банальные и им подобных уйма! Вон тот же HuntKey или Hantol, или Ezcool... Их тоже будем описывать?
#11 Llirik99
August 19 2013 14:36:37
vip-bomzh, я не экономил на БП. Повторяю, купил HIPER K900. Меня насторожило то, что из него неслись непонятные звуки, иногда было провисание ФПС, плюс цвет лопастей, коробка и наклейка немного отличались от описываемых на сайте производителя и сайтах магазинов. В итоге я пришел его менять и оказалось, что в наличии был только вот это CROWN. Так он оказался у меня(((
Теперь комп работает на нем. Дай Бог если ничего из компонентов ПК не сгорит. А если сгорит сам БП - даже хорошо, жена не отвертится от нового, нормального БП.
#12 vip-bomzh
August 20 2013 17:57:15
Вряд ли БП сгорит... по крайней мере пока его не нагрузить капитально.

Странно, но HIPER K900 вроде бы серьезный БП... может действительно подделка какая? Этикетка на нем такая?

www.citilink.ru/_catalog_images/578062_v04_b.jpg
#13 Llirik99
August 20 2013 20:49:02
Скорее всего подделка. Этикетка почти такая, но все время норовила отклеиться, и присутствовало слово "Avanti". Коробка, в которой шел БП была не черного цвета, а серебристого. И лопасти были не серебристые, а золотые. Все это навело меня на мысль о подделке.
#14 Gena
August 21 2013 05:58:30
*

Hiper тоже сама не изготавливает блоки питания, а пользуется услугами глобальных ОЕМ-производителей. Основные поставщики готовых плат в их блоки питания две китайские фабрики Andyson и Solytech

Avanti тоже из серии К - К900... http://www.fcente...r/33752#03


*
#15 S-novikoff
August 25 2013 08:31:02
Тонкие провода от входного разъема на 220 вольт до платы - плохо
Нет на входе дросселя, X-конденсатора, короче - фильтра... плохо
Охлаждение диодного моста - хорошо. Большой и смачный радиатор - зер гут!
1500 микрофарад входные электролиты - очень хорошо! Но вопрос - 1500 мкФ ли там?..
Мне понравились: пленочный конденсатор на входе (затянут термотрубкой), большой трансформатор - гарантия мощности! Довольно таки толстые радиаторы отлично оптимизированные под поток охлаждающего воздуха. Все дроссели, на выходе общий на 12 вольт - визуально здоровяк.
Конденсаторы на выходе и провода на выходе - плохо. Они закрывают любой доступ воздушным потокам - будет перегрев. а так как конденсаторы неведомые - кто знает чего приключится может?...

Мои выводы: CM-PS850 явно левого (темного) происхождения, на нем имеются интересные и достойные штуки, одновременно и сомнительные. По возможности избегать его. Однако цена этого блока питания неизбежно даст множество покупателей... Потому, мой совет - не перегружайте его более 700 ватт, а еще лучше 500-600 и это должен быть потолок! При таком подходе единственное, что может отказать - вентилятор. Либо он сам зашумит, либо погорит регулятор оборотов... но здесь просто - вскрываем и припаиваем провода от вентилятора напрямую на +12В - будет вращаться на максимальных оборотах, но гарантированно будет охлаждать 100%

*
#16 Llirik99
August 28 2013 09:39:40
Ура товарищи, ура! Я продал свой Crown cm-ps850 и приобрел Chieftec BPS-1200c (в надежде на вторую GTX 780 к 13-ой зарплате). Если кто-то видел тесты и обзоры этого БП, поделитесь, пожалуйста, ссылками. Очень интересно про него почитать.
#17 Tito-73
September 28 2013 05:44:39
Блок питания Кровн 850 Вт это... но могу сказать, что 7 месяцев он пока исправно молотит на одном компьютере клиента. Клиент сам такой выбрал - по этикетке мощный и в два раза дешевле конкурентов. Гарантии на этот блок питания, кстати, дали всего 6 месяцев...
#18 vip-bomzh
December 09 2015 17:48:02
Ну что, должен признать, что блок питания Crown CM-PS850 Superior, такой же, как описан в статье, работает уже почти два года на сравнительно мощном игровом компьютере у моего двоюродного братишки... Работает отлично (тьфу-тьфу, чтоб не сглазить). В воскресенье вместе разобрали его, почистили от грязи, смазали вентилятор - хотя он, как оказалось, в этом еще не нуждался. Посмотрели на конденсаторы - не вздулись ли? Нет - нормальные. Ничего подгоревшего не нашли.

А я с самого начала был скептически к нему настроен...

Smile
#19 TRR
January 04 2018 11:50:29
О, вот такое дерьмо мой клиент взял вторым блоком питания на ферму под майнинг... а первым я покупал ему - Cougar CMX1000 БП на 1 кВт...
Добавить комментарий
Пожалуйста, авторизуйтесь для добавления комментария.
Реклама
Авторизация
Логин

Пароль



Вы не зарегистрированы?
Нажмите здесь для регистрации.

Забыли пароль?
Запросите новый здесь.
Поделиться
Реклама Google



*



Время загрузки: 0.12 секунд - 42 Запросов 24,700,802 уникальных посетителей
