Crown CM-PS450 компьютерный блок питания

Crown CM-PS450 компьютерный блок питания



Представляю вашему вниманию несколько блоков питания от компании Crown Micro:



• CM-PS400 блок питания

CM-PS450 - стандартный массовый БП

CM-PS600 Superior - позиционируемый производителем как "БП с повышенными требованиями"

CM-PS850 Superior - самая мощная модель БП в списках компании



Начнем обзор с "младшего" и закончим старшим блоком питания, а потом подведем итоги.



Итак, блок питания Crown CM-PS450 предназначен для массового бюджетного компьютерного рынка. Его стоимость в розничной продаже составляет примерно 30 долларов США (по состоянию на лето 2013 года). Область его применения офисные и низкобюджетные компьютеры. Насколько он соответствует этому своему предназначению и цене мы сегодня и рассмотрим.

Блок питания Crown CM-PS450 упакован в небольшую черную коробку, которая в свою очередь обтянута пленкой. На коробке изображен логотип Crown, фото самого блока питания, название модели CM-PS450. На обратной стороне коробки имеется следующая информация: блок питания Crown CM-PS450 соответствует стандарту ATX 12V v2.3 и имеет две линии +12V. Также заявлен низкий уровень шума и защита от помех в сети. Технологии защиты OVP/OCP/OPP/SCP. На одном из боков коробки перечислены все разъемы на блоке питания - мы их рассмотрим позже.



Crown CM-PS450 компьютерный блок питания



указанные характеристики Crown CM-PS450

Щелкните по рисунку, чтобы увеличить! - click to zoom image

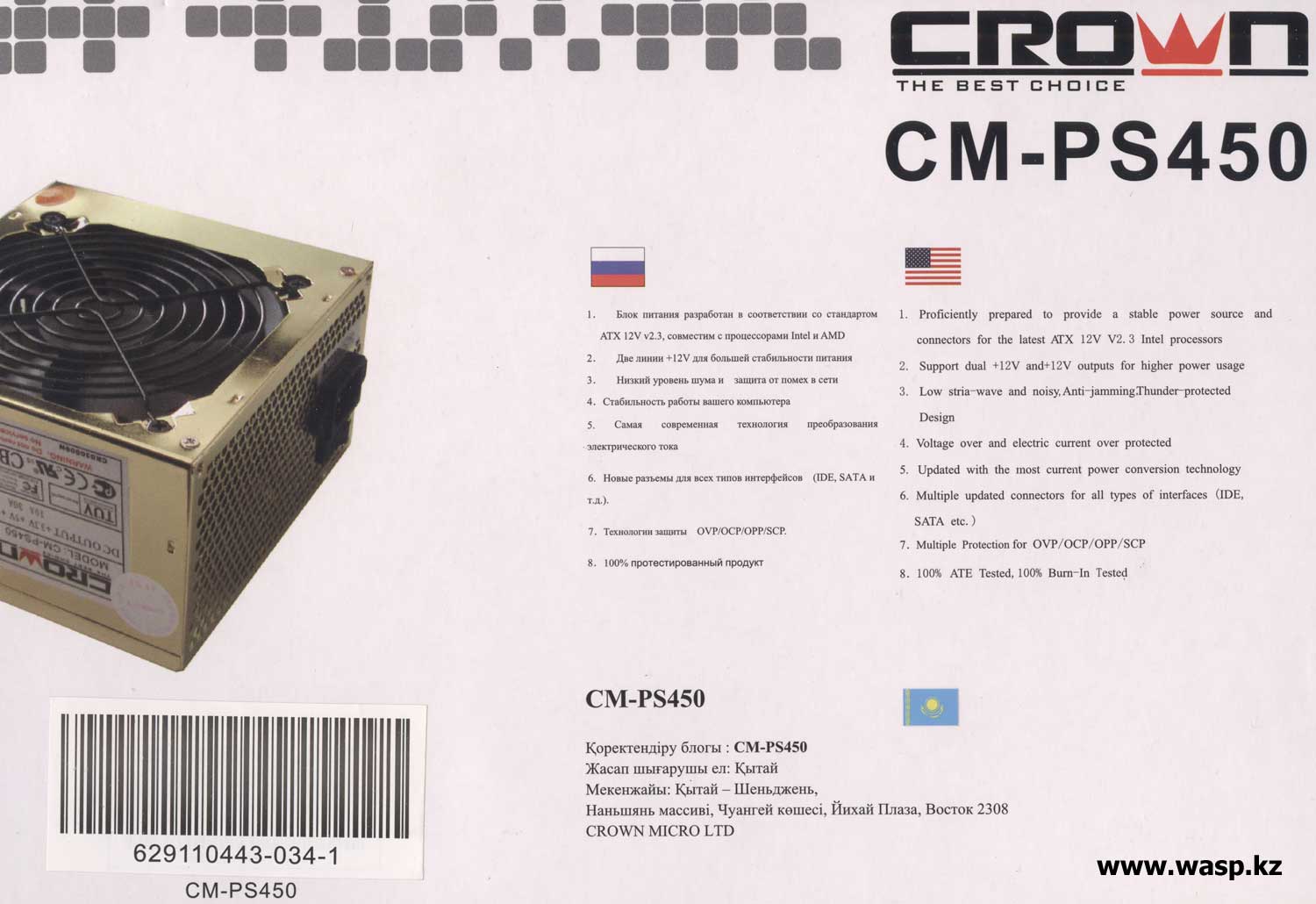

Обратная сторона коробки



все разъемы на блоке питания Crown CM-PS450

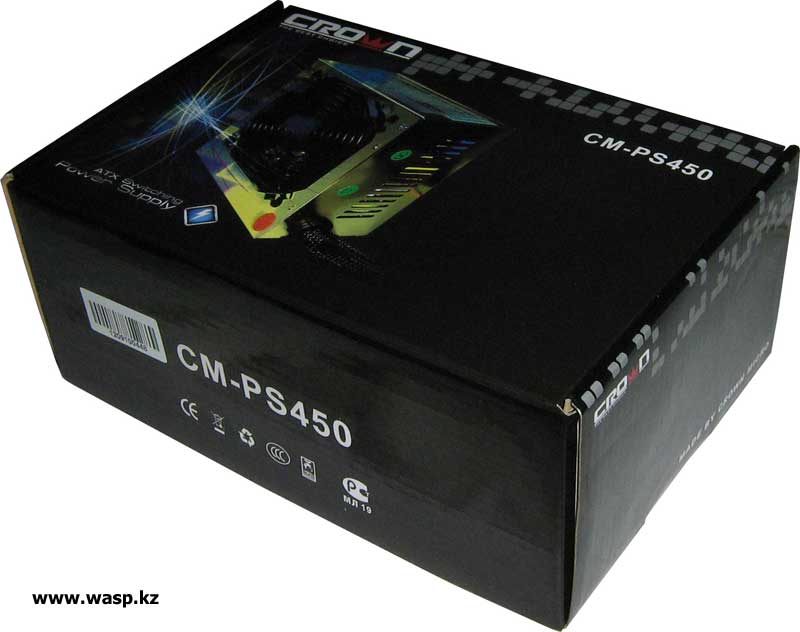

упаковка Crown CM-PS450 блока питания



Crown CM-PS450 блок питания для бюджетного компьютера

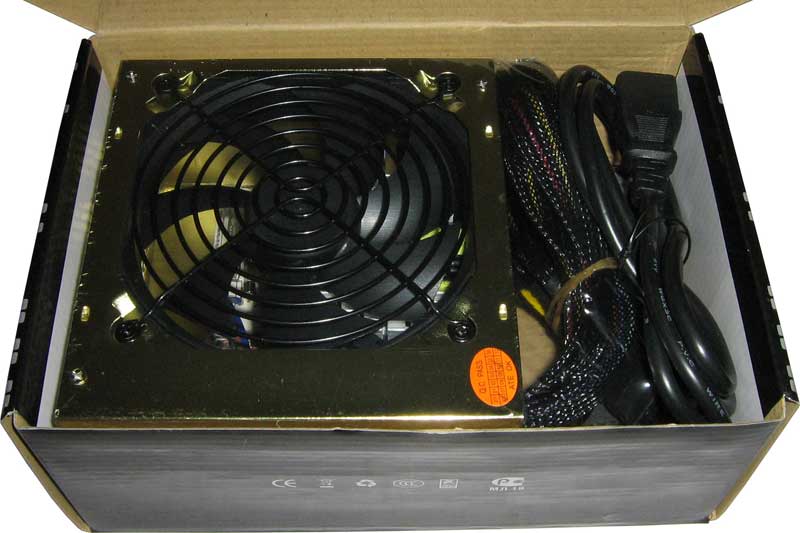

Внутри коробки сам блок питания, который, кстати, тоже обтянут пленкой, и электрический соединительный шнур (самый обычный). Освобождаем блок питания от упаковки. Корпус CM-PS450 имеет золотистый цвет (под золото, или как говорят "металл желтого цвета"). Размеры: ширина 150 мм, высота 86 мм, глубина 140 мм (т.е. стандартные АТХ размеры с минимальной глубиной).



В верхней (либо же нижней) части - большой 12 см вентилятор, закрытый решеткой типа "гриль" черного цвета. Задняя стенка, - которая выходит на заднюю сторону системного блока - вся перфорирована вентиляционными отверстиями сотового типа. Там же разъем для подключения электрической сети, и кнопка включения/выключения. На противоположной стороне несколько вентиляционных отверстий и жгуты проводов, затянутые в нейлоновые сетчатые оплетки.



задняя сторона и кабели в сетке Crown CM-PS450

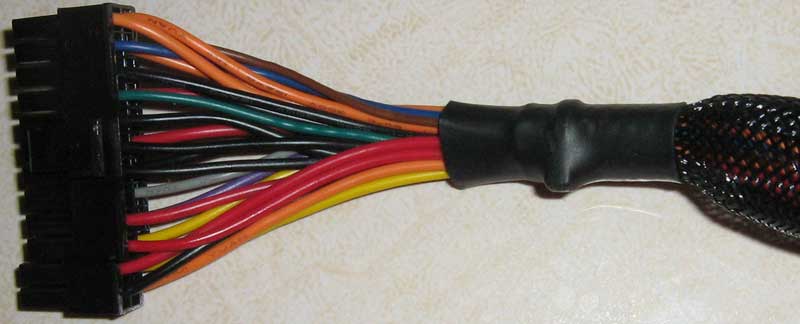

кабель питания Crown CM-PS450

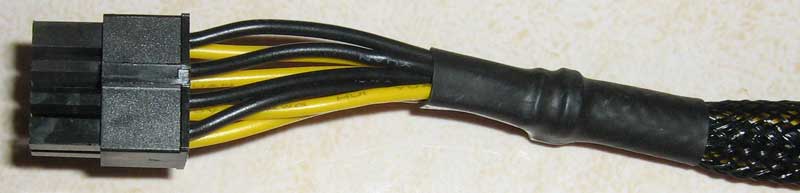

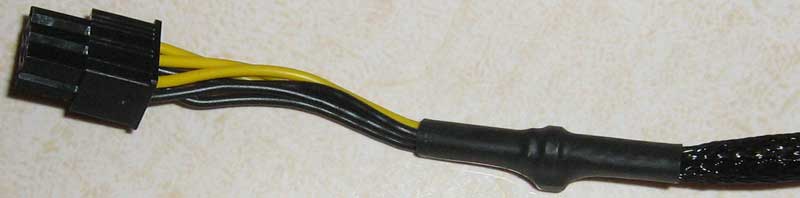

дополнительное питание видеокарты Crown CM-PS450



нейлоновая оплетка кабеля в блоке питания Crown CM-PS450

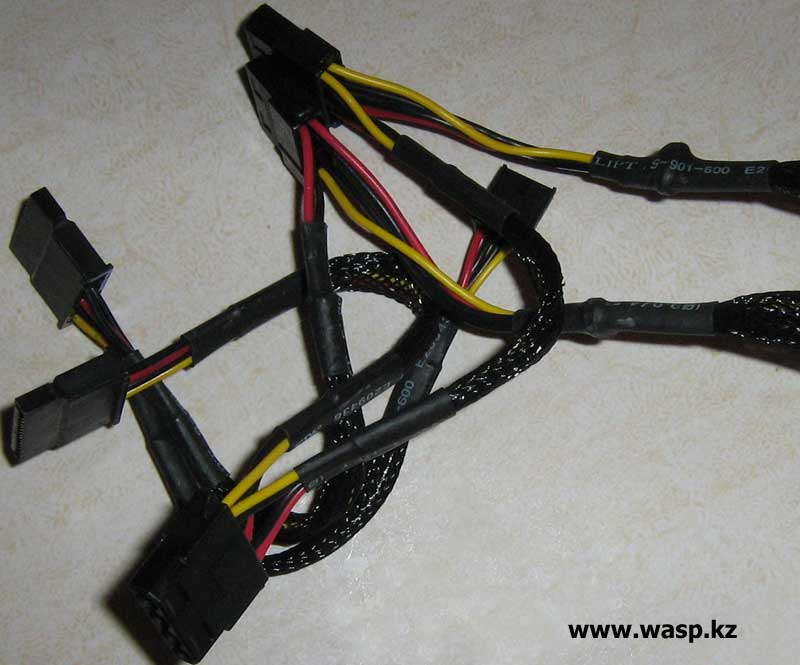

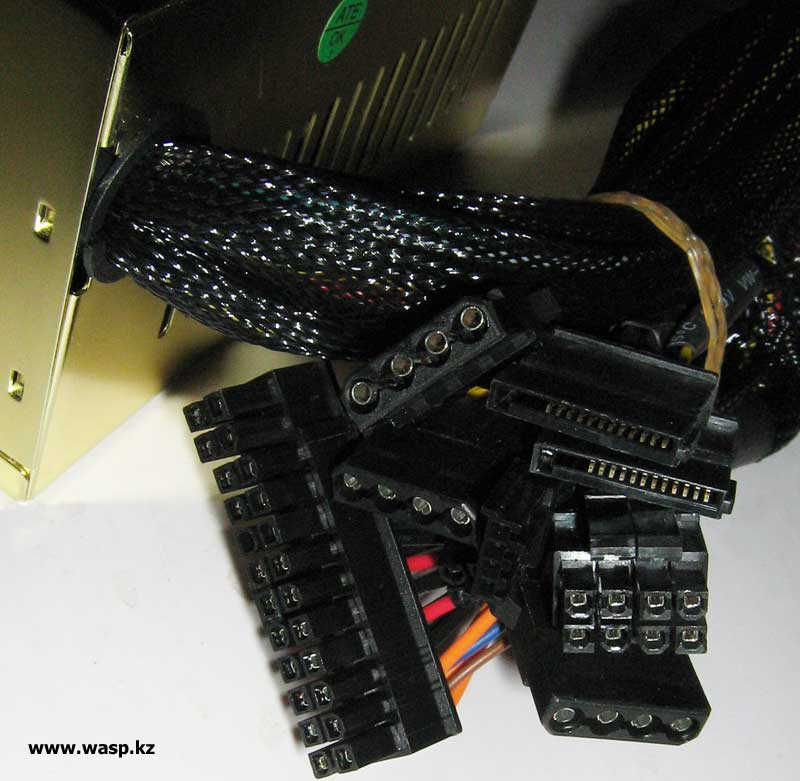

разъемы и кабеля Crown блока питания CM-PS450



Жгут, с разъемом питания матплаты, 20 + 4, имеет длину 330 мм, четырехпиновый - питание CPU - имеет длину 350 мм. Один 6-пиновый кабель, дополнительного питания на видеокарту, длина 385 мм. Два кабеля со стандартными разъемами: на одном - два 4-х пиновых разъема типа "молекс" и один разъем питания SATA, на другом кабеле - один "молекс", один SATA и один питания FDD. Оба эти кабеля имеют максимальную длину 650 мм.



Толщина проводов... ее, к сожалению, я не измерял, так как измерение внешнего диаметра изоляции ничего не говорят о реальной толщине самого проводника. Обдирать изоляцию я, разумеется, не стал. Согласно информации производителя, толщина проводов составляет 18-20 AWG (примерно 0,8-1 мм).

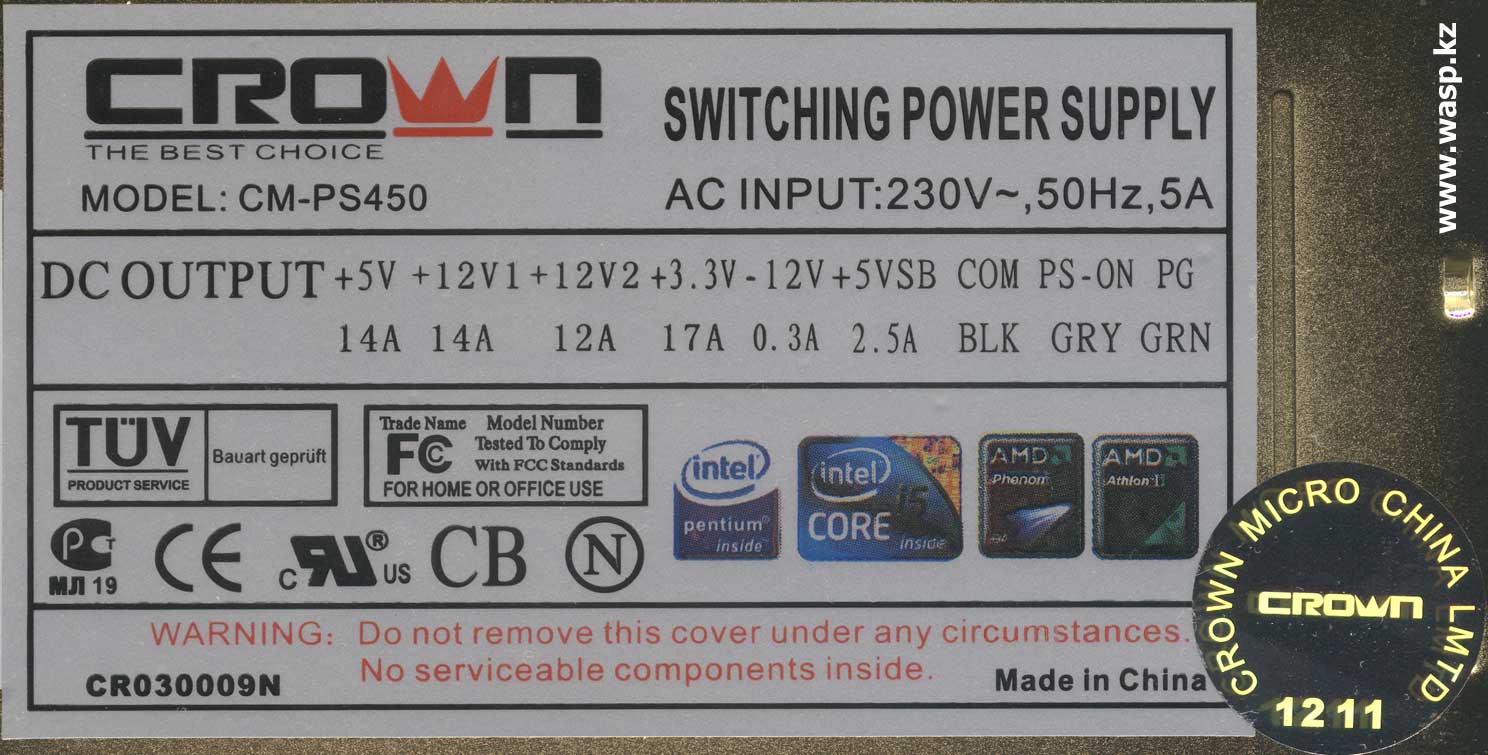

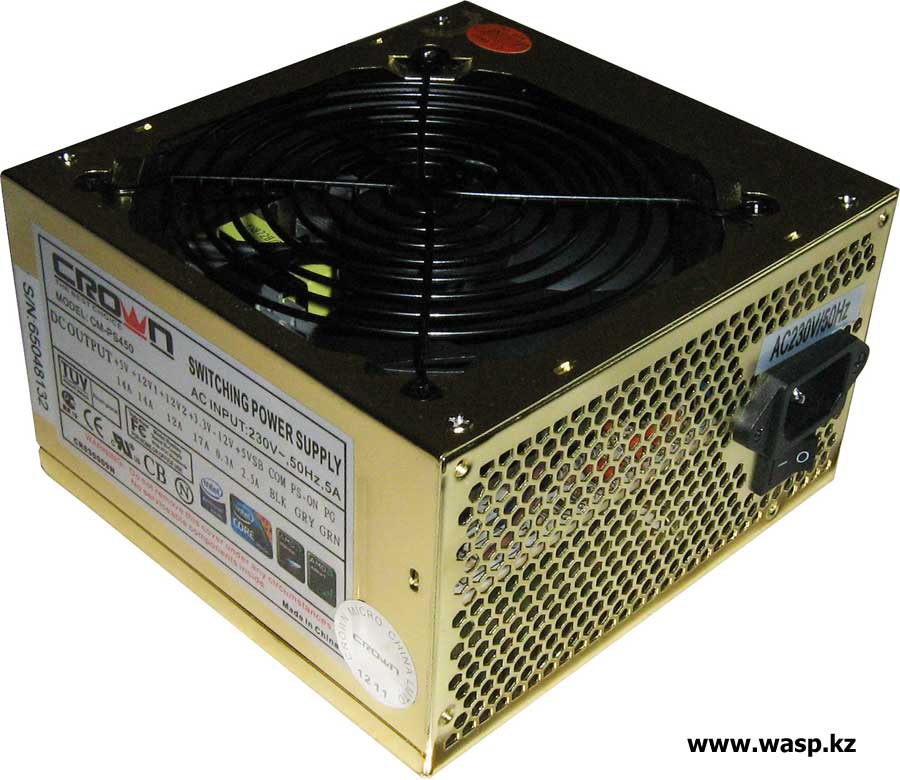

Crown CM-PS450 этикетка на блоке питания CR03000N

Щелкните по рисунку, чтобы увеличить! - click to zoom image



На одном боку блока питания имеются три наклейки: одна с серийным номером изделия, потом круглая голографическая наклейка и собственно говоря полезная - этикетка с указанием производителя, наименования модели. Входные и выходные токи: вход - 230V~ 50Hz, 5A и выход - +5V 14A, +12V1 14A, +12V2 12A, +3.3V 17A, -12V 0.3A, +5VSB 2.5A. Указаны значки сертификаций и соответствия стандартам (в том числе и российский Госстандарт). Внизу этикетки надпись Made in China.



Выкручиваем четыре винта и снимаем верхнюю крышку, на ней стандартный вентилятор диаметром 120 мм и толщиной 24 мм. Вентилятор семилопастный, производитель заявляет, что он шарикоподшипниковый, питание через двухпиновый разъем. Производитель H.X.S, маркировка на нем DC1202512SM DC12V. Корпус блока питания изготовлен из стали толщиной 0,5 мм. Точно такой же корпус использован в БП CM-PS400 plus.



верхняя крышка с большим вентилятором Crown CM-PS450

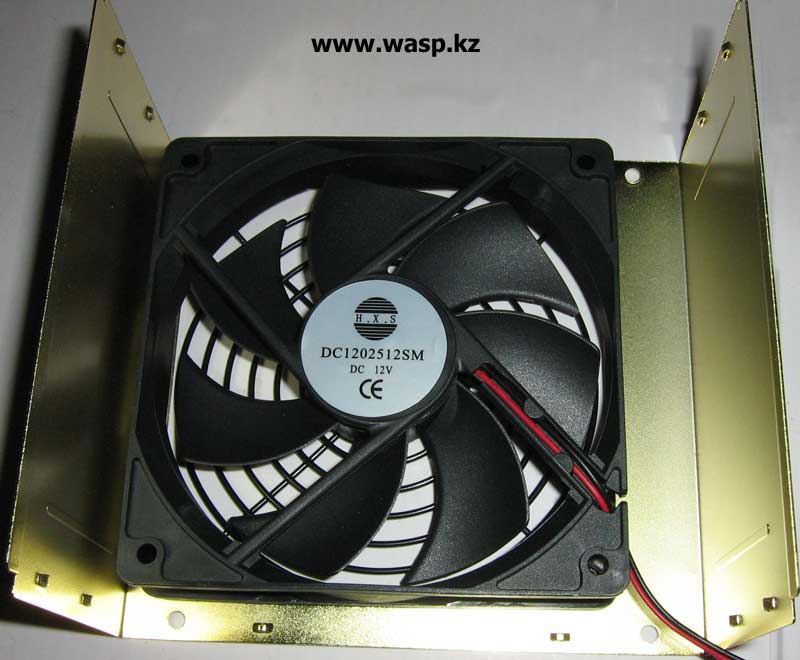

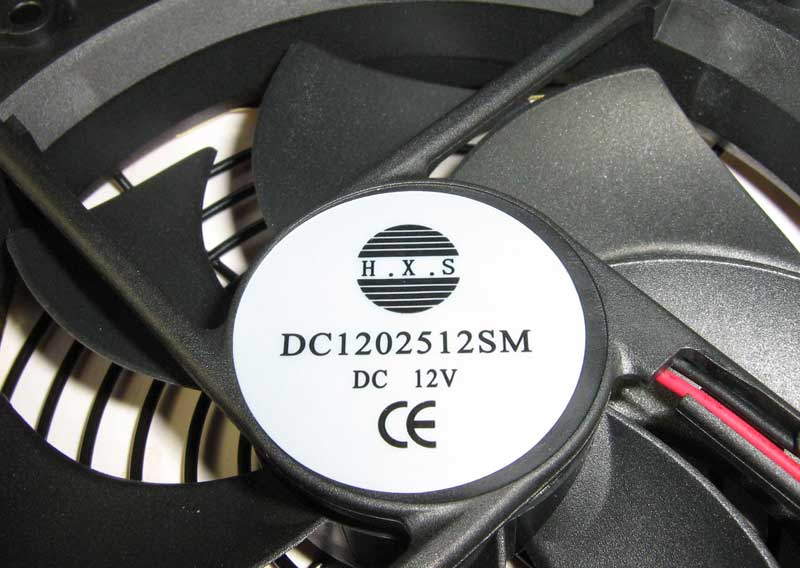

вентилятор H.X.S 12 см DC1202512SM для ПК



разъемы изнутри CM-PS450 блок питания на 450 ватт

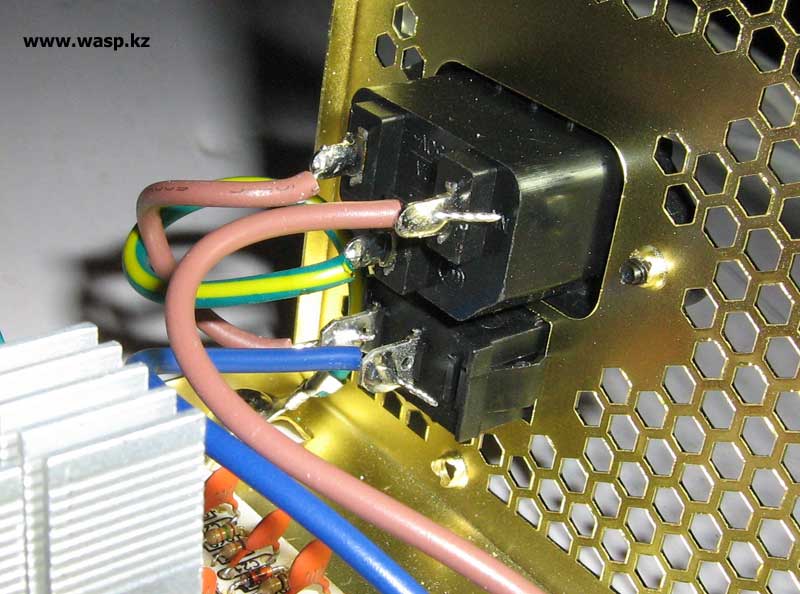

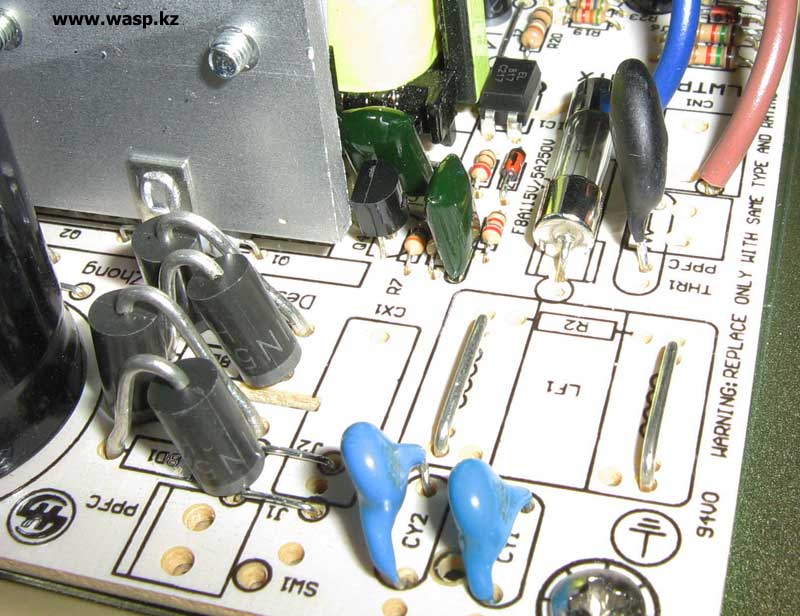

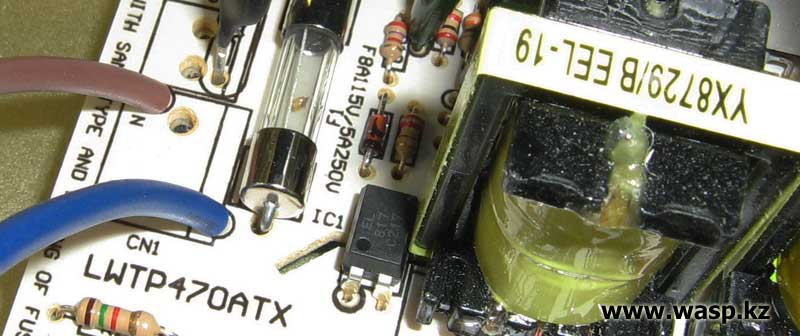

На тыльной стороне блока питания Crown CM-PS450 расположен стандартный компьютерный разъем и выключатель. Далее идут: термистор THR1 - NTC 5D-11, обычная вставка плавкая - предохранитель на 5А, два варистора, фильтр входного питания разведен, но не распаян... Диодный мост из четырех диодов IN5408 (1000V 50/60HZ 3A), два электролитических конденсатора от малоизвестного китайского производителя ZHIFA 560 мкФ на 200 вольт. На первом радиаторе силовые транзисторы: Q1 - BU3150 два Q2 и Q3 - 13009A. Затем идут три трансформатора YX8728/A ERL-35, YX8730/A EEL-16, YX8729/B EEL-19. Рядом мы можем видеть два дросселя и оптопару EL817.



На втором радиаторе два диода Шоттке D23 и D26 - SB3045ST, D25 - MOSPEC F20C20C. ШИМ-контроллер AZ7500BP-E1 (подобие TL-494), вторая "микросхема" - сборка компараторов AZ339P-E1 (четыре в одном корпусе - это защита от перегрузки по току). Операционный усилитель LM358N работает соответственно как регулируемый стабилизатор напряжения (в нем так же имеется встроенная защита от перегрузки по току). Далее идут два дросселя общей стабилизации - больший на +12V и +5V, меньший дроссель для +3,3V). Выходные конденсаторы, сглаживающие пульсации выходных напряжений, по 1000 и 2000 мкФ, не более, от все того же неизвестного производителя ZHIFA... Так как блок питания Crown CM-PS450 заявляет о соответствии версии АТХ 2.3, требованиям безопасности EN60950, то в нем должно быть разделение линии +12V на два канала. Об этом сказано на упаковке и на этикетке БП. Оно есть и на самом деле. Естественно, эти два канала "виртуальные" - как и на 99,9% всех прочих блоков питания в мире...

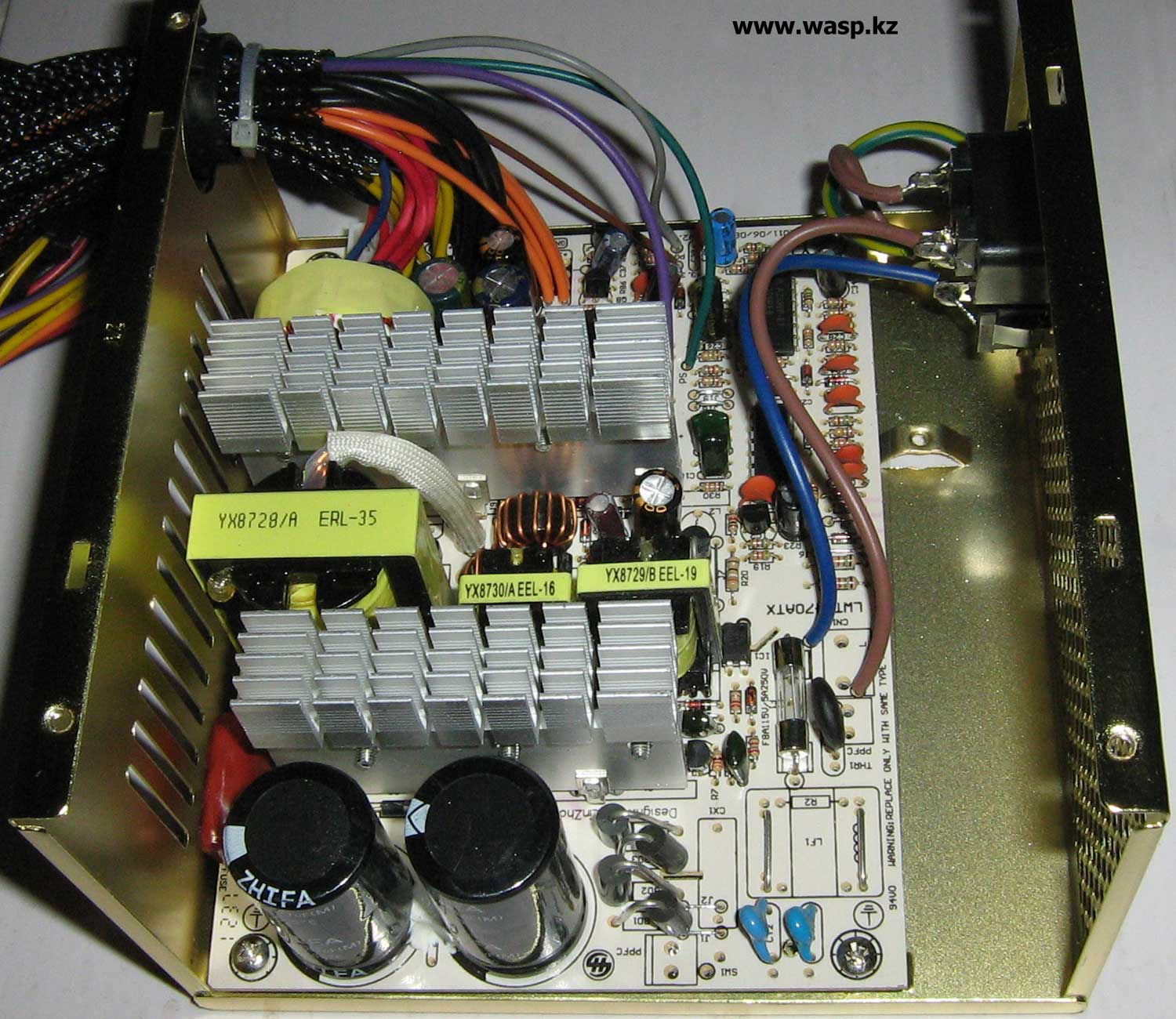

Crown CM-PS450 разборка блока питания и устройство

Щелкните по рисунку, чтобы увеличить! - click to zoom image

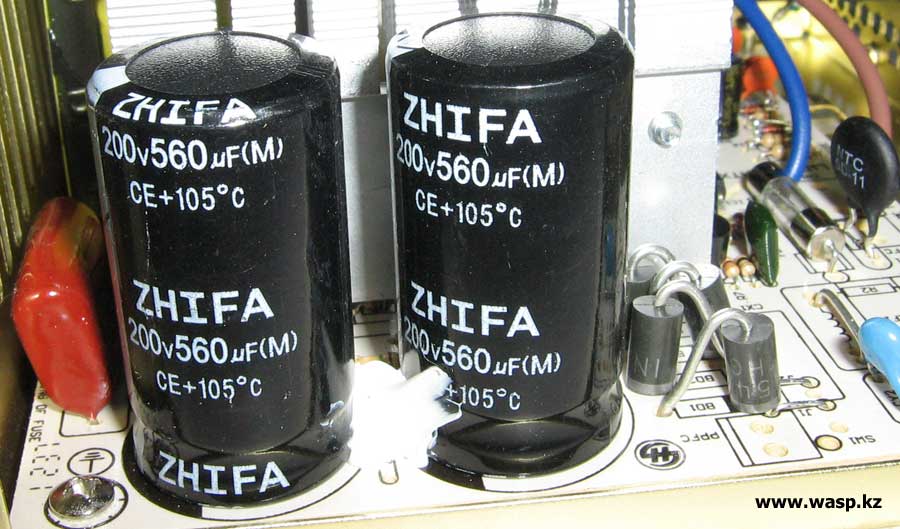

входные конденсаторы ZHIFA в блоке питания Crown CM-PS450

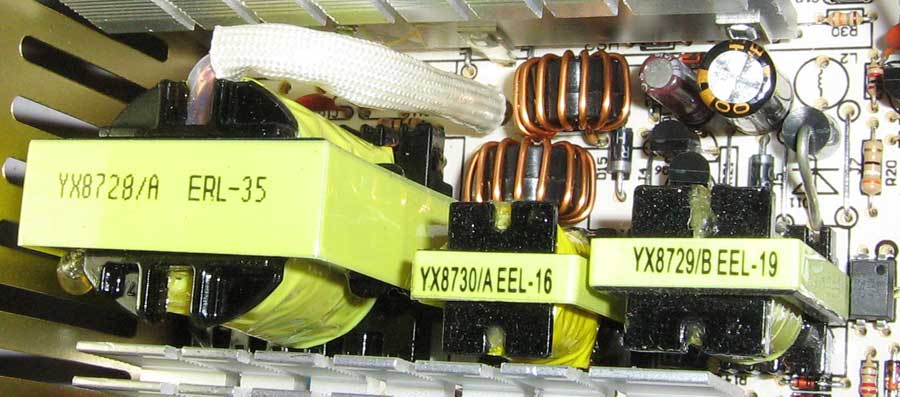

CM-PS450 трансформаторы YX8728/A ERL-35 и YX8730



блок питания CM-PS450 Crown плата логотип OEM производителя

Логотип ОЕМ-производителя электроники (пока не опознан)

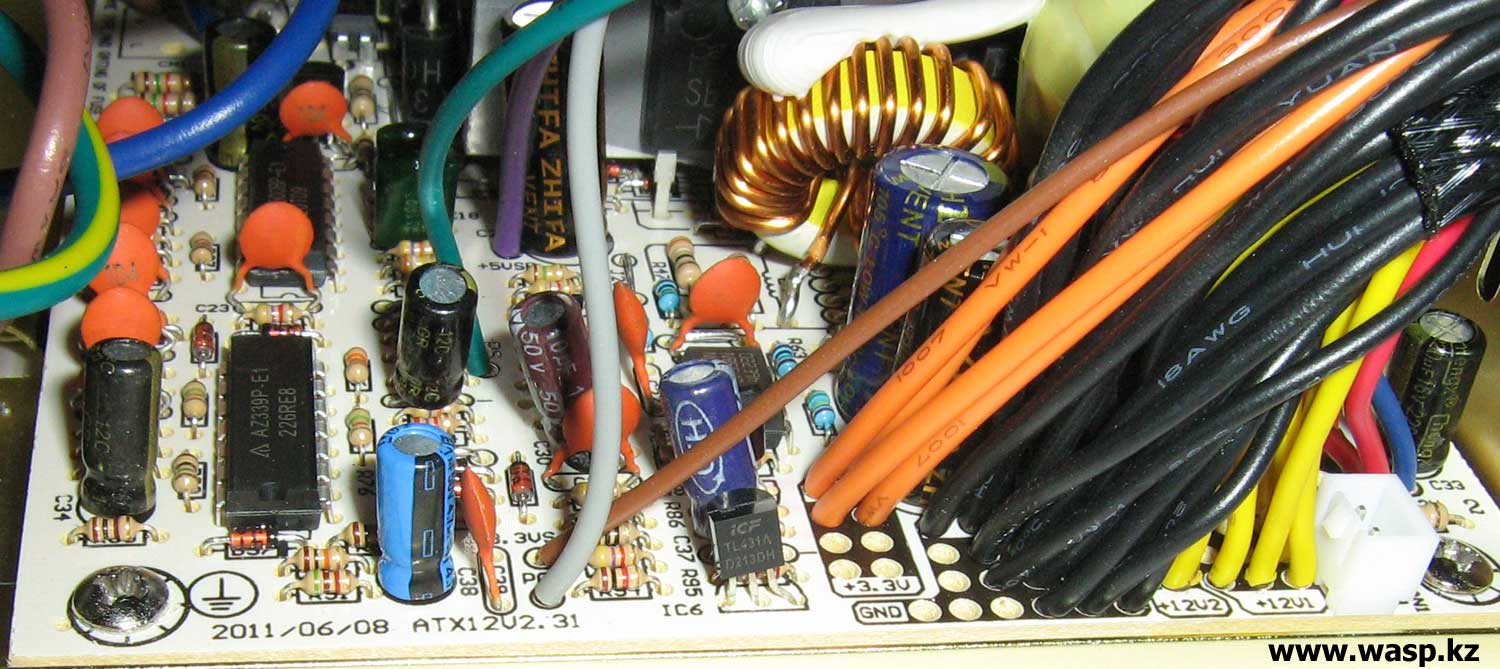

Crown CM-PS450 выходные цепи и фильтры

Щелкните по рисунку, чтобы увеличить! - click to zoom image



Crown CM-PS450 Операционный усилитель LM358N

Щелкните по рисунку, чтобы увеличить! - click to zoom image

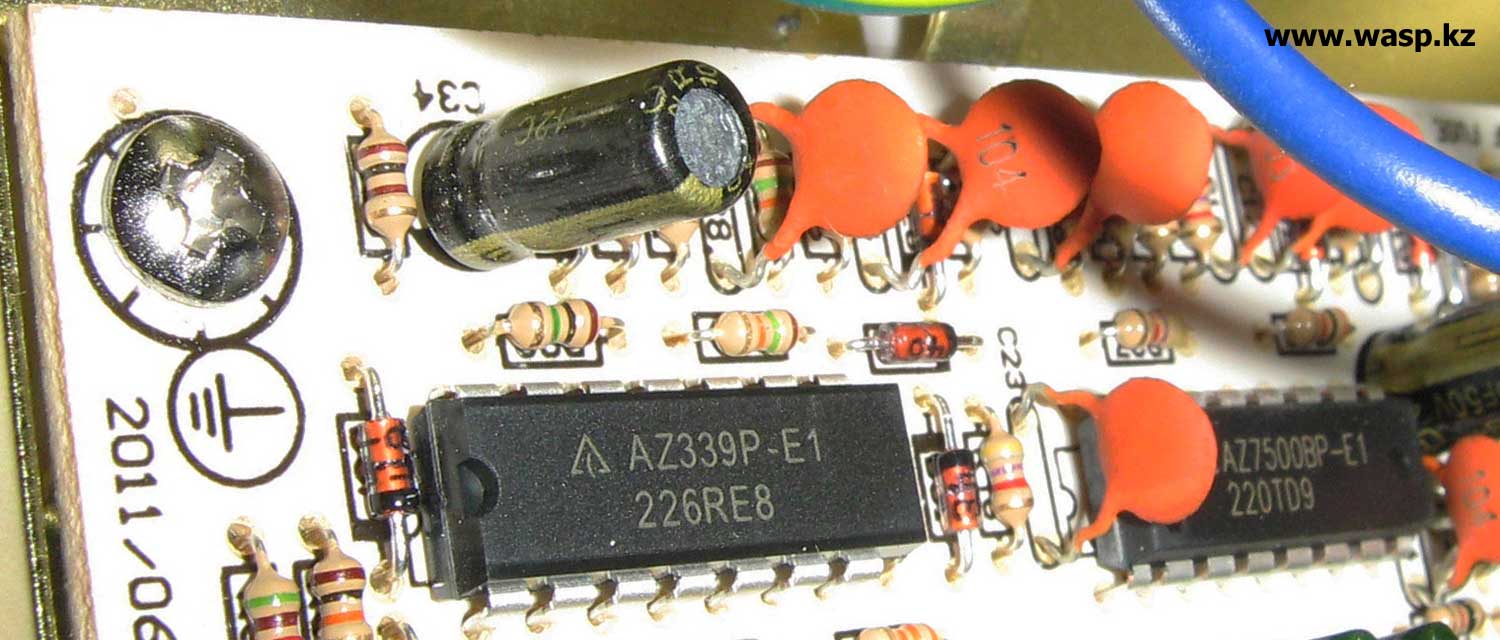

ШИМ AZ7500BP-E1 и сборка AZ339P-E1 в БП Crown CM-PS450

Щелкните по рисунку, чтобы увеличить! - click to zoom image

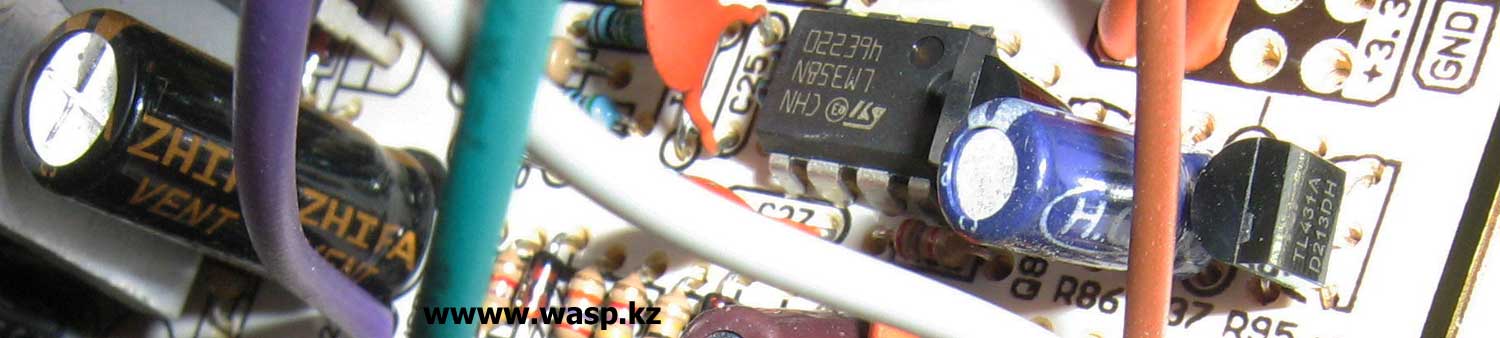

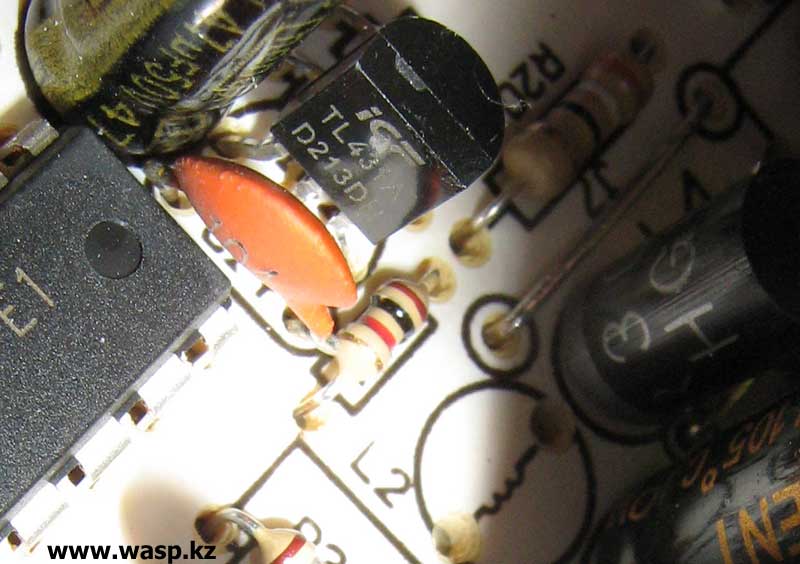

Прочие транзисторы в блоке питания: IC2, IC6 - TL431A, Q4, Q5, Q6 - C1815, Q8 - A1015



Плата имеет маркировку LWTP470ATX 2011\06\08 ATX12V2.31 Design: WangLinZhong - в общем, некий OEM-производитель... Некоторая "пустота" - разведенные и не распаянные места - совершенно не критично. Плата разведена для использования сразу на несколько моделей, отсюда и кажущаяся "ощипанность". Реально отсутствует только входной фильтр (так называемый EMI-фильтр), но это вещь практически не влияющая на работу самого БП.

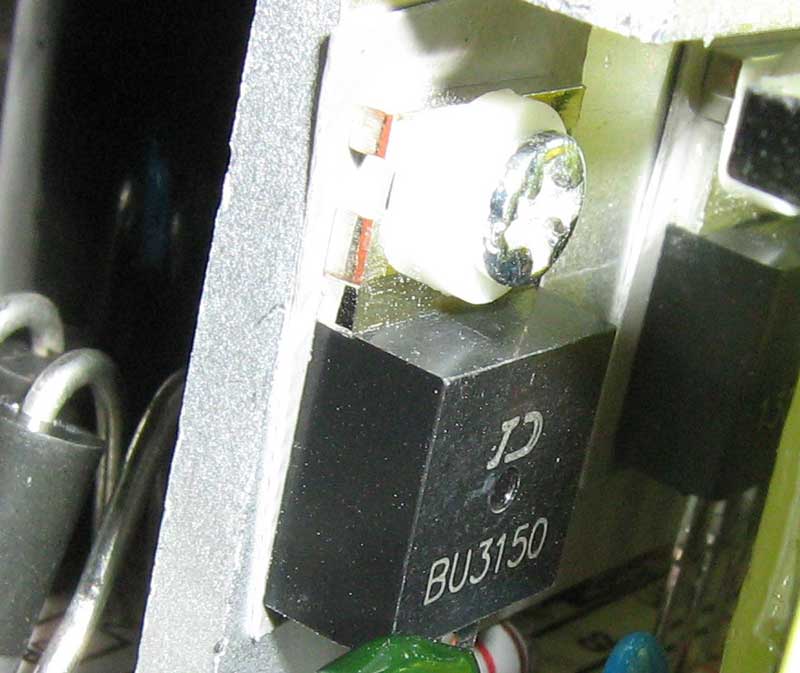

транзистор BU3150 в блоке питания Crown CM-PS450 ремонт



силовой транзистор D 13009A в блоке питания краун

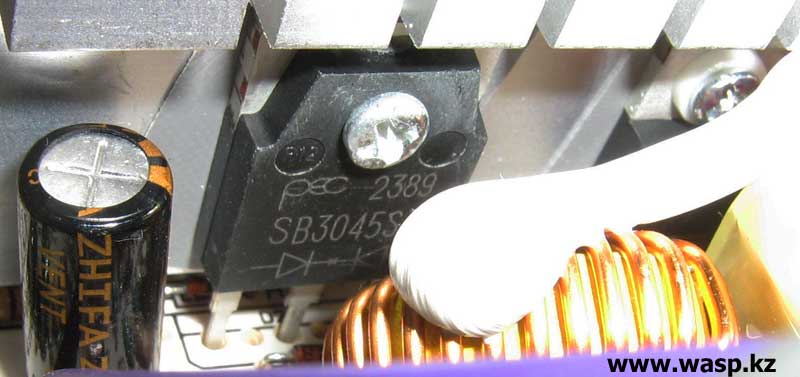

диод Шоттке SB3045S в блоке питания CM-PS450

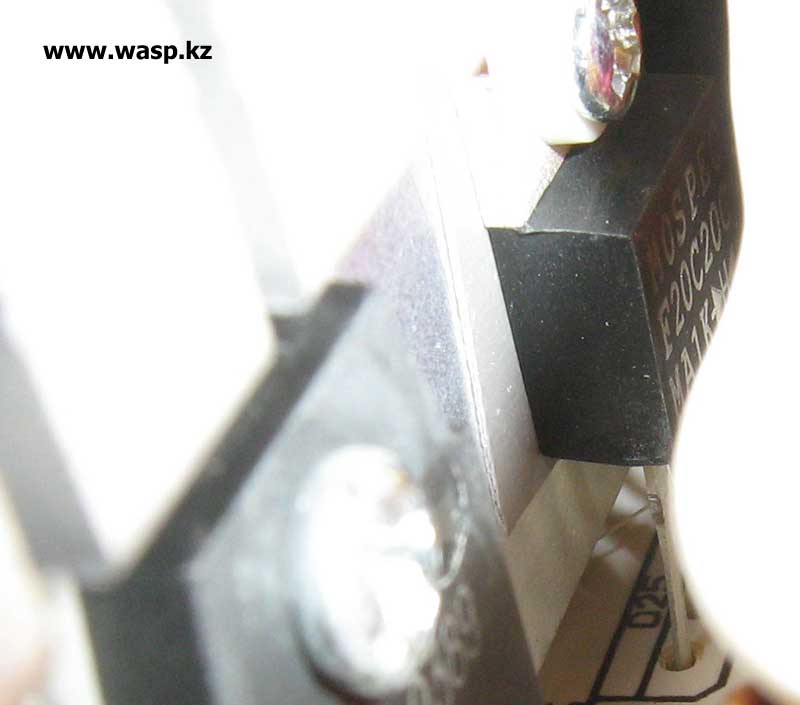

MOSPEC F20C20C на алюминиевом радиаторе в блоке питания

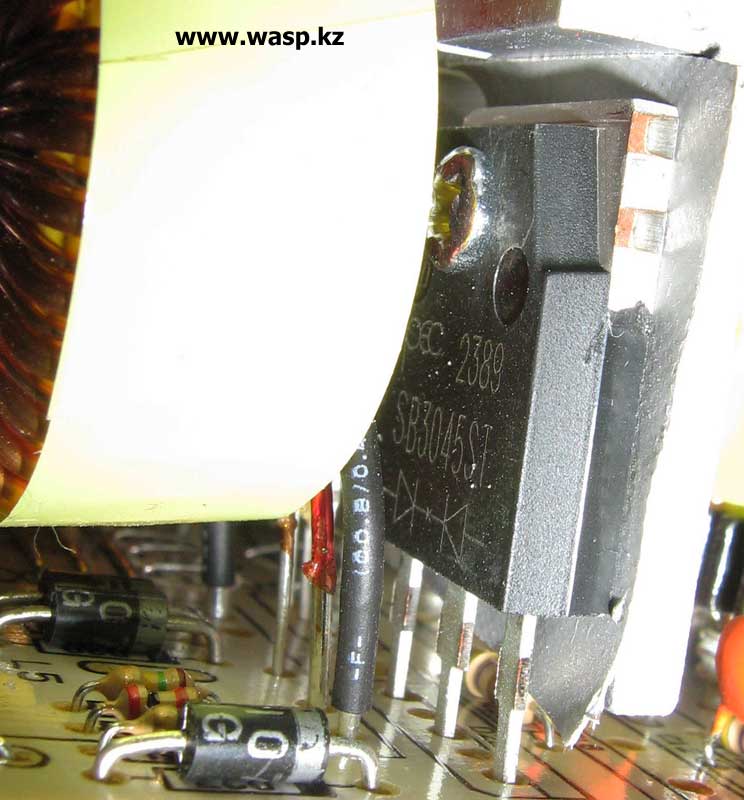

CM-PS450 блок питания Crown диод SB3045ST замена



транзистор TL431A D213 в БП



плата LWTP470ATX версии V2.31 в блоке питания Crown CM-PS450

LWTP470ATX - маркировка ОЕМ-производителя

плата LWTP470ATX схема блока питания Crown CM-PS450

Щелкните по рисунку, чтобы увеличить! - click to zoom image

Если вам нужен этот снимок большего размера и разрешения - напишите в форме "обратная связь" либо в "комментариях" к статье

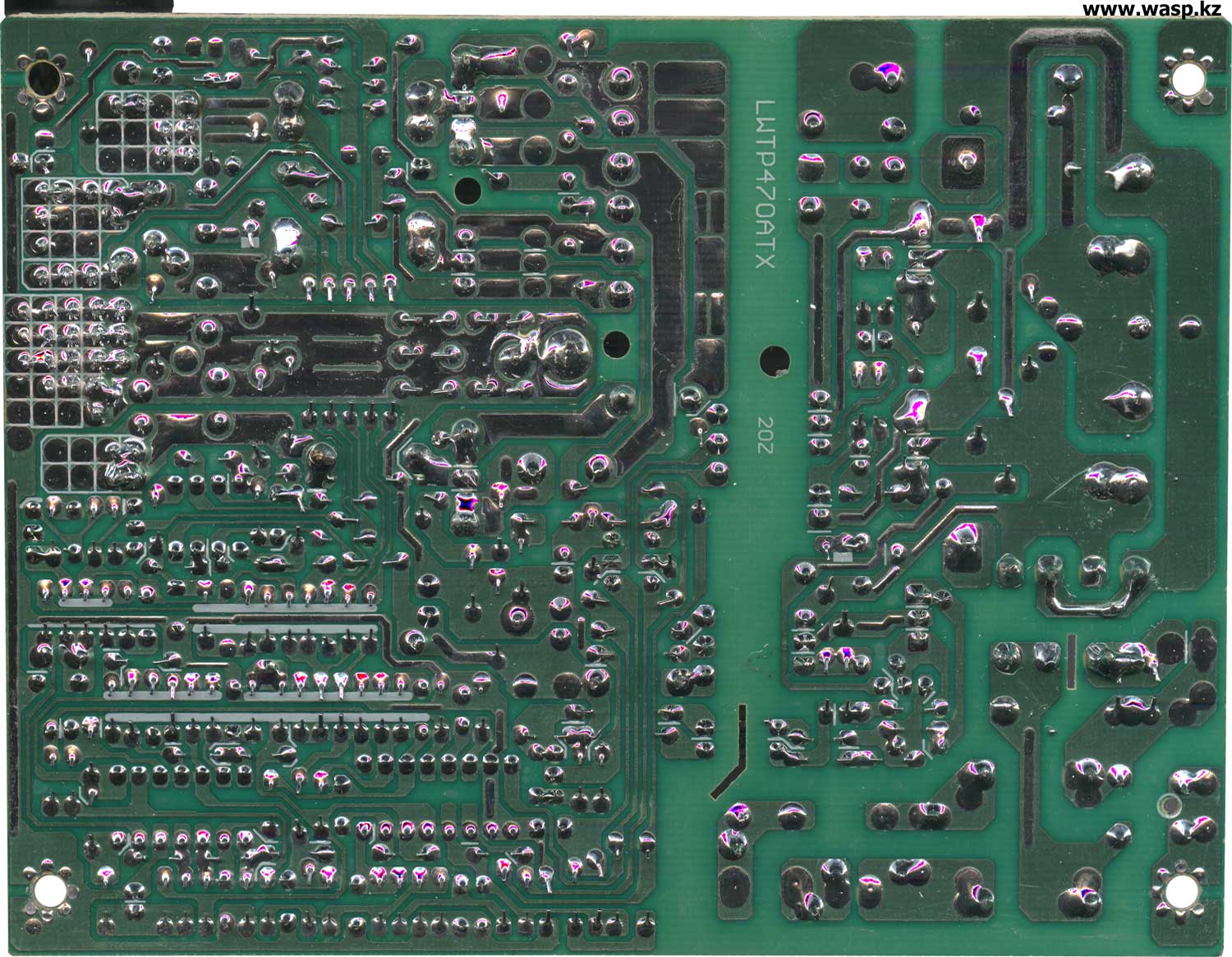

Плата LWTP470ATX - односторонний фольгированный стеклотекстолит. На обратной стороне платы та же маркировка. Пайка выполнена качественно, без наплывов и радиальных трещин.



Испытания блока питания Crown CM-PS450 проводились в упрощенном виде - мультиметром замерялись значения напряжений при работе без нагрузки и с нагрузкой, все остальное - чисто визуально. В первом случае к БП был подключен всего один 80 мм вентилятор. Отклонения всех выходных напряжений были в рамках требований: +3.3V = 3.32V, +5V = 5.07V, +12V1 = 12.1V, +12V2 = 12.1V. Сетевое напряжении переменного тока составляло ровно 220 вольт (использовался стабилизатор).



Для проверки работоспособности в реальных условиях, этот БП был вставлен (вместо "родного" Chieftec GPS-500AB-A) в ПК следующей конфигурации: процессор - AMD A8 5600K (со штатным боксовым кулером), материнская плата MSI FM2-A85XA-G65, 4 Гб ОЗУ в виде двух планок Kingston KHX2133C11D3K4/8GX 2133 MHz DDR3, жесткий диск WD1000DHTZ 1 Тб. Позже для увеличения нагрузки подключались еще два жестких диска и видеокарта ASUS ATI Radeon HD 7770... Разгона не было. Блок питания Crown CM-PS450 успешно тянул все это "железо", выдавая такие значения +3.31V, +5V, +11.85V. И только при запуске в AIDA64 теста стабильности, линии на +12В упали до +11,36В... и нагрев БП, судя по горячему воздуху, достиг серьезных значений. К тому же линия +5В подскочила до +6,2В... пришлось срочно прерывать тестирование.



Все это заставляет задуматься: система запустилась и вполне успешно работала несколько часов в штатном режиме, система работала и при избыточной нагрузке... а ведь в БП заявлена защита OPP (защита от перегрузки по суммарной мощности по всем каналам), и OCP (защита от скачков тока при перегрузке любого из выходов)... Не останови тест Аида64 и не выключи ПК - к чему бы все это привело?..



В штатном же режиме, Crown CM-PS450 работает стабильно, работа вентилятора почти не слышна, нагрев в норме.



Выводы будут в конце, а сейчас переходим к обзору блока питания CM-PS600 Superior, который должен быть на порядок лучше и соответственно ощутимо дороже...



Выражаю благодарность компании Crown CIS (Алматы, Казахстан), за предоставленные блоки питания (на сайте компании Crown CIS вы можете получить дополнительную информацию об этих и других блоках питания, а также прочей продукции Crown)





Crown CM-PS450 блок питания полное описание Design WangLinZhong



Михаил Дмитриенко, Алма-Ата, 2013 г.





Crown CM-PS450 computer power supply



So, the Crown CM-PS450 power supply is designed for the mainstream budget computer market. Its retail value is approximately $ 30 (as of summer 2013). Its scope is office and low-budget computers. Today we will consider how much it corresponds to its purpose and price.

The Crown CM-PS450 power supply is packaged in a small black box, which in turn is covered with plastic. The box features the Crown logo, a photo of the power supply itself, and the model name CM-PS450. On the back of the box there is the following information: the Crown CM-PS450 power supply complies with the ATX 12V v2.3 standard and has two + 12V lines. Also declared low noise level and protection against network interference. OVP / OCP / OPP / SCP protection technologies. One side of the box lists all the connectors on the power supply - we'll look at them later.

Inside the box is the power supply itself, which, by the way, is also covered with foil, and an electrical connecting cord (the most common one). We release the power supply from the packaging. The CM-PS450 case has a golden color (like gold, or as they say "yellow metal"). Dimensions: width 150 mm, height 86 mm, depth 140 mm (i.e. standard ATX dimensions with minimum depth).

In the upper (or lower) part there is a large 12 cm fan, covered with a black grill. The back wall - which goes to the back of the system unit - is all perforated with honeycomb-type ventilation holes. There is also a socket for connecting an electrical network, and an on / off button. On the opposite side are multiple vents and wire harnesses wrapped in nylon mesh braids.

The bundle, with the motherboard power connector, 20 + 4, has a length of 330 mm, the four-pin - CPU power - has a length of 350 mm. One 6-pin cable, additional power supply for the video card, length 385 mm. Two cables with standard connectors: one has two 4-pin Molex connectors and one SATA power connector, the other has one Molex, one SATA and one FDD power connector. Both of these cables have a maximum length of 650 mm.

The thickness of the wires ..., unfortunately, I did not measure it, since measuring the outer diameter of the insulation does not say anything about the real thickness of the conductor itself. Of course, I did not strip the insulation. According to the manufacturer's information, the wire thickness is 18-20 AWG (approximately 0.8-1 mm).

There are three stickers on one side of the power supply: one with the serial number of the product, then a round holographic sticker and, in fact, a useful one - a label indicating the manufacturer, model name. Input and output currents: input - 230V ~ 50Hz, 5A and output - + 5V 14A, + 12V1 14A, + 12V2 12A, + 3.3V 17A, -12V 0.3A, + 5VSB 2.5A. The icons of certification and compliance with standards (including the Russian State Standard) are indicated. At the bottom of the label is the inscription Made in China.

Unscrew the four screws and remove the top cover, it has a standard fan with a diameter of 120 mm and a thickness of 24 mm. The fan is seven-bladed, the manufacturer claims that it is a ball bearing, powered through a two-pin connector. Manufacturer H.X.S, marking DC1202512SM DC12V on it. The power supply case is made of 0.5 mm thick steel. The exact same case is used in the CM-PS400 plus PSU.

On the back of the Crown CM-PS450 power supply is a standard computer connector and switch. Then there are: THR1 thermistor - NTC 5D-11, a regular fuse insert - a 5A fuse, two varistors, the input power filter is wired, but not wired ... A diode bridge of four IN5408 diodes (1000V 50 / 60HZ 3A), two electrolytic capacitors from a little-known Chinese manufacturer ZHIFA 560 uF at 200 volts. On the first heatsink there are power transistors: Q1 - BU3150, two Q2 and Q3 - 13009A. Then there are three transformers YX8728 / A ERL-35, YX8730 / A EEL-16, YX8729 / B EEL-19. Nearby we can see two chokes and an EL817 optocoupler.

The second radiator has two Schottke diodes D23 and D26 - SB3045ST, D25 - MOSPEC F20C20C. PWM controller AZ7500BP-E1 (similar to TL-494), the second "microcircuit" is an assembly of comparators AZ339P-E1 (four in one case - this is overcurrent protection). The operational amplifier LM358N works accordingly as an adjustable voltage regulator (it also has a built-in overcurrent protection). Then there are two chokes for general stabilization - a larger one for + 12V and + 5V, a smaller one for + 3.3V). Output capacitors that smooth out the ripple of output voltages, 1000 and 2000 uF each, no more, from the same unknown manufacturer ZHIFA ... Since the Crown CM-PS450 power supply declares compliance with ATX 2.3 version, EN60950 safety requirements, it must there should be a separation of the + 12V line into two channels. This is stated on the packaging and on the BP label. It really is. Naturally, these two channels are "virtual" - like 99.9% of all other power supplies in the world ...

Other transistors in the power supply: IC2, IC6 - TL431A, Q4, Q5, Q6 - C1815, Q8 - A1015

The board is labeled LWTP470ATX 2011 \ 06 \ 08 ATX12V2.31 Design: WangLinZhong - in general, a kind of OEM manufacturer ... Some "emptiness" - separated and unsoldered places - is absolutely not critical. The board is divorced for use on several models at once, hence the apparent "plucking". In reality, only the input filter (the so-called EMI filter) is absent, but this thing practically does not affect the operation of the power supply itself.

LWTP470ATX board is a one-sided foil-clad fiberglass. On the back of the board, the same markings. The brazing was done with high quality, without sagging and radial cracks.

The tests of the Crown CM-PS450 power supply were carried out in a simplified form - the voltages were measured with a multimeter during operation without load and with load, everything else was purely visual. In the first case, only one 80 mm fan was connected to the PSU. The deviations of all output voltages were within the requirements: + 3.3V = 3.32V, + 5V = 5.07V, + 12V1 = 12.1V, + 12V2 = 12.1V. The AC mains voltage was exactly 220 volts (a stabilizer was used).

To test its functionality in real conditions, this power supply unit was inserted (instead of the "native" Chieftec GPS-500AB-A) into a PC with the following configuration: processor - AMD A8 5600K (with a standard boxed cooler), MSI FM2-A85XA-G65 motherboard, 4 GB of RAM in the form of two strips Kingston KHX2133C11D3K4 / 8GX 2133 MHz DDR3, hard drive WD1000DHTZ 1 TB. Later, to increase the load, two more hard drives and an ASUS ATI Radeon HD 7770 video card were connected ... There was no overclocking. The Crown CM-PS450 power supply successfully pulled all this "iron", giving out such values ​​of + 3.31V, + 5V, + 11.85V. And only when the stability test was started in AIDA64, the lines at + 12V dropped to + 11.36V ... and the heating of the power supply unit, judging by the hot air, reached serious values. In addition, the + 5V line jumped to + 6.2V ... I had to urgently interrupt testing.

All this makes one think: the system started up and worked quite successfully for several hours in normal mode, the system worked even under excessive load ... but the power supply unit declared OPP protection (protection against overload in terms of the total power on all channels), and OCP (protection against current surges when any of the outputs are overloaded) ... Do not stop the Aida64 test and do not turn off the PC - what would all this lead to? ..

In normal mode, the Crown CM-PS450 works stably, the fan is almost inaudible, and the heating is normal.

The conclusions will be at the end, but now we turn to the review of the CM-PS600 Superior power supply, which should be an order of magnitude better and, accordingly, significantly more expensive ...

I express my gratitude to the Crown CIS company (Almaty, Kazakhstan) for the provided power supplies (on the Crown CIS website you can get additional information about these and other power supplies, as well as other Crown products)





Mikhail Dmitrienko, Alma-Ata, 2013
