Crown CM-PS600 Superior компьютерный блок питания

Crown CM-PS600 Superior компьютерный блок питания



В первой части мы рассмотрели бюджетный блок питания Crown CM-PS450... Следующий блок питания от компании Crown Micro будет 600 ваттный CM-PS600 серии Superior. Всего у компании Crown три разные серии компьютерных блоков питания - Standart, Superior и Smart. Блок питания Crown CM-PS600 Superior является более продвинутым решением, нежели его собрат из серии "Стандарт". И стоит он ощутимо дороже, и вес его почти в два раза больше, а цена начинается от 53$...



Это так же "коробочный" блок питания, но коробка его чуть больше... В тех же темных тонах и так же обтянута пленкой. На коробке дано краткое описание продукта: стандарт ATX12V V2.3, КПД 80%, две линии +12В, защита OCP, OVP, OPP, SCP. А так же менее 1 Вт энергопотребления в ждущем режиме (для дежурных 5 вольт при 0,1А). Made in P.R.C... кто не в курсе - People’s Republic of China.



На одном из боков коробки перечислены все имеющиеся на БП CM-PS600 Superior разъемы - их опишем чуть позже.



коробка блока питания Crown CM-PS600 Superior



упаковка CM-PS600 Superior блок питания



характеристики блока питания Crown CM-PS600 Superior

Щелкните по рисунку, чтобы увеличить! - click to zoom image

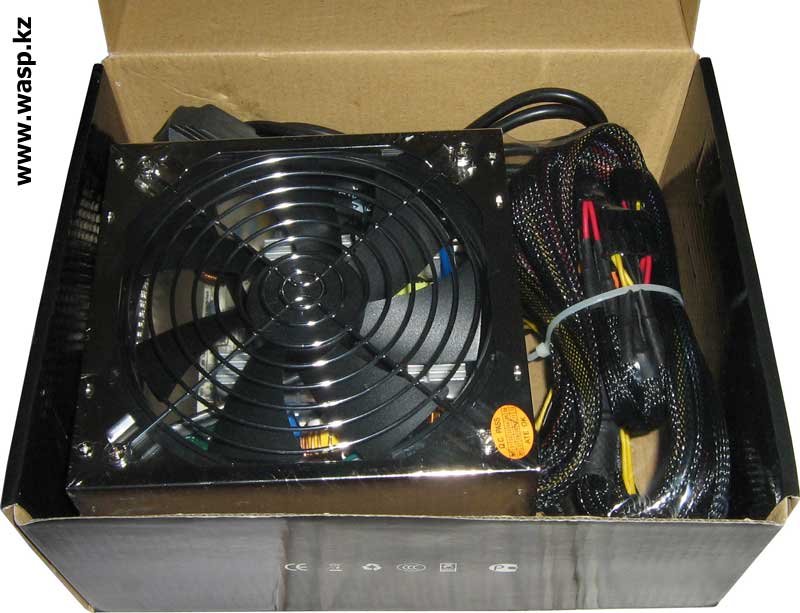

Внутри коробки сам блок питания, тоже в пленке и сетевой шнур. Размеры БП 150 мм ширина, 86 мм высота и 157 мм глубина. Цвет серо-стальной, хром. Вес уже чувствуется... Внешне мы видим вентиляционные отверстия в виде сот на задней стороне блока питания, там же разъем для подключения электрического питания от сети 220 вольт, кнопка включения/выключения. Большой вентилятор, закрытый решеткой типа "гриль", на задней стороне четыре небольшие вентиляционные прорези и обрамленное пластмассовой рамкой отверстие через которое выходят провода с разъемами.

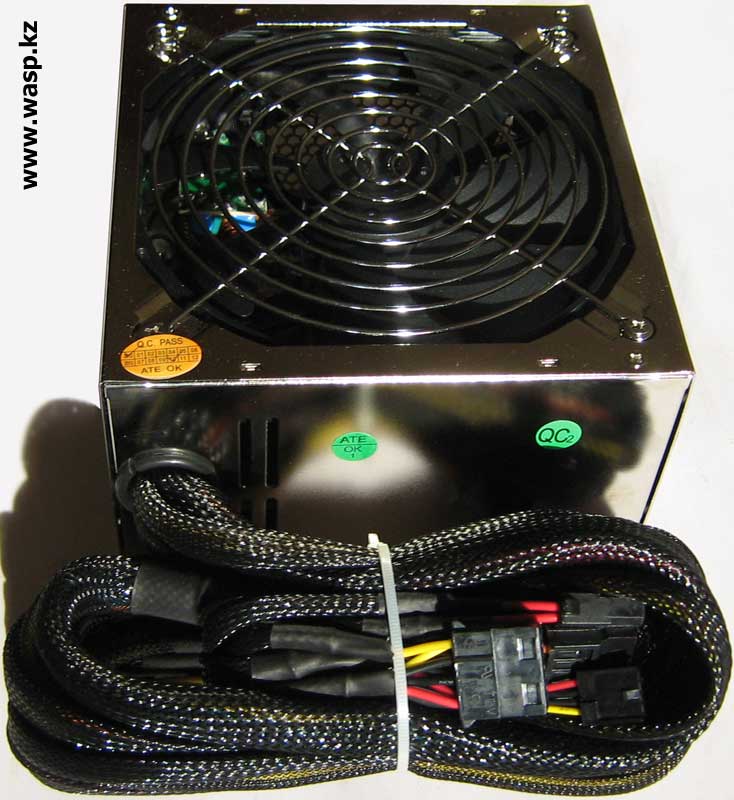

Crown CM-PS600 Superior полное описание и фото блока питания

Щелкните по рисунку, чтобы увеличить! - click to zoom image



Crown CM-PS600 Superior блок питания тестирование



Все провода разделены на отдельные жгуты, которые заключены в нейлоновые сетчатые оплетки, всего таких жгутов - восемь. Питание материнской платы 20 +4 имеет длину - 510 мм. Один 8-пиновый дополнительного питания +12V - 510 мм. Два 6-пиновых разъема дополнительного питания видеокарты 530 мм. Четыре жгута со стандартными разъемами, максимальная длина 950 мм. Они имеют разъемы: 1 - два SATA, 2 - два SATA, 3 - три Molex, 4 - три Molex и один FDD. Толщину провода я снова не измерял по известным причинам. По заявленным производителем характеристиками, провода толщиной до 18 AWG (примерно 1 мм). Судя по маркировке на некоторых проводах, использовано большинство 18AWG и немного 20AWG.



На боковой стороне блока питания три наклейки - наклейка с серийным номером изделия, круглая голографическая наклейка - просто как знак подлинности, и этикетка блока питания. На ней название-логотип производителя Crown, название модели CM-PS600 Superior. Указаны значения напряжений электрического тока на вход и на выходе. Вход - переменный ток 230V~, 50Hz, 5A.



Выход:

+5V

+12V1

+12V2

+3.3V

-12V

+5VSB

16A

20A

18A

17A

0.3A

2.5A

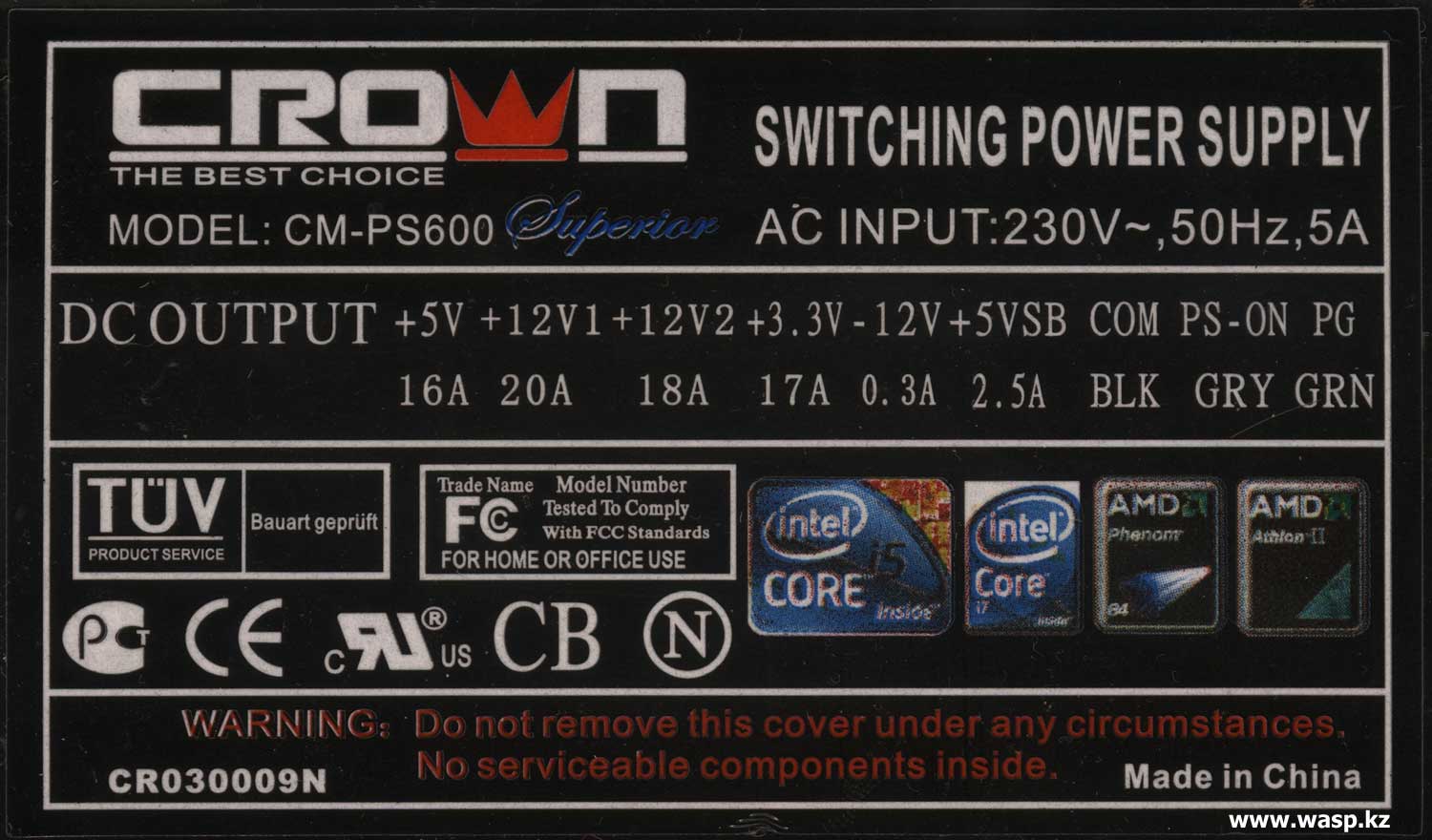

Crown CM-PS600 Superior этикетка блока питания CR030009N

Щелкните по рисунку, чтобы увеличить! - click to zoom image



Потом идут значки сертификаций и соответствия стандартам, в том числе и российским. Так же значками сообщается, что данный БП можно использовать с многоядерными и "прожорливыми" процессорами Интел и АМД.



Снимаем верхнюю крышку, на ней видим большой 140 мм в диаметре и толщиной 24 мм вентилятор. Он имеет семь лопастей, запитывается от двухконтактного разъема. По центру этикетка DCFAN DC 12V. Офсайт Crown утверждает, что использован вентилятор на шарикоподшипниках. А на коробке указан срок наработки вентилятора в 100 тысяч часов...



Корпус сделан неплохо, сталь 0,7 мм (это частично и придает физического веса этому БП).



крышка блока питания Crown CM-PS600 Superior

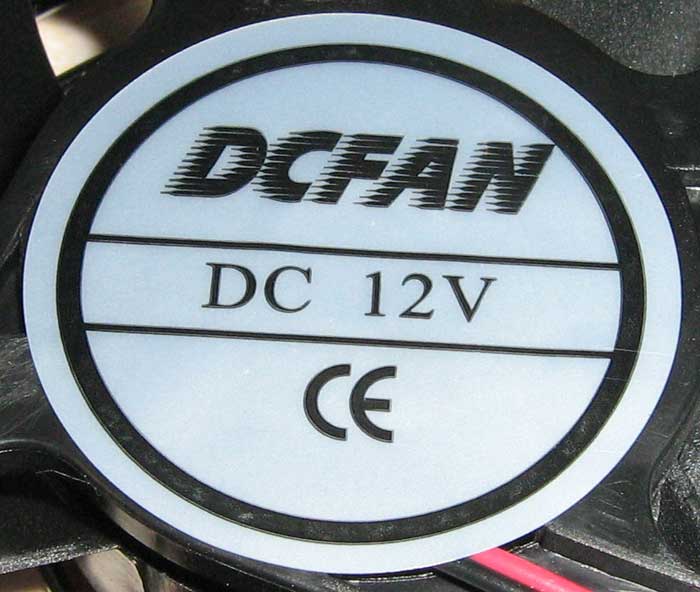

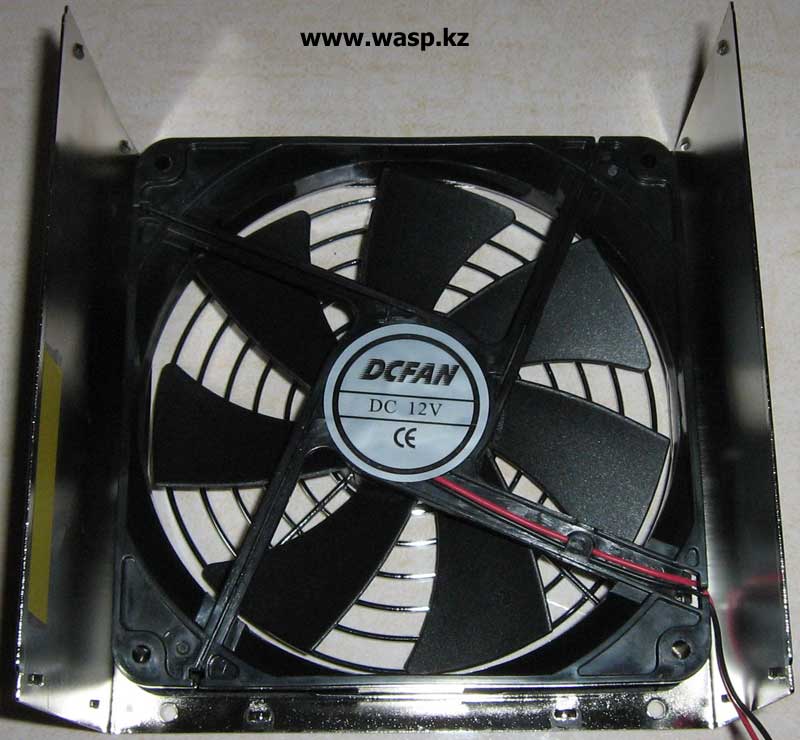

вентилятор DCFAN 140 мм в БП Crown CM-PS600 Super



разъем питания 220 вольт в CM-PS600 Superior

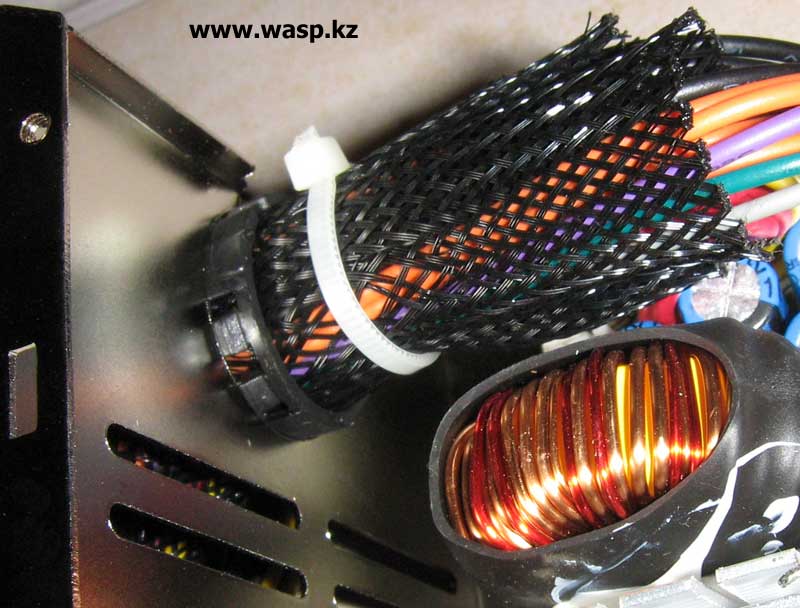

нейлоновая оплетка проводов Crown CM-PS600 Superior



толщина провода 20AWG

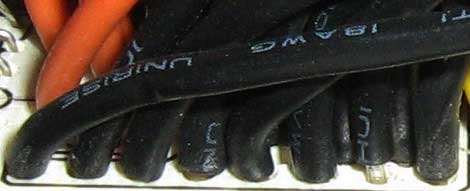

Вверху провод с маркировкой 20AWG винзу 18AWG

толщина провода 18AWG в блоке питания Crown CM-PS600 Superior

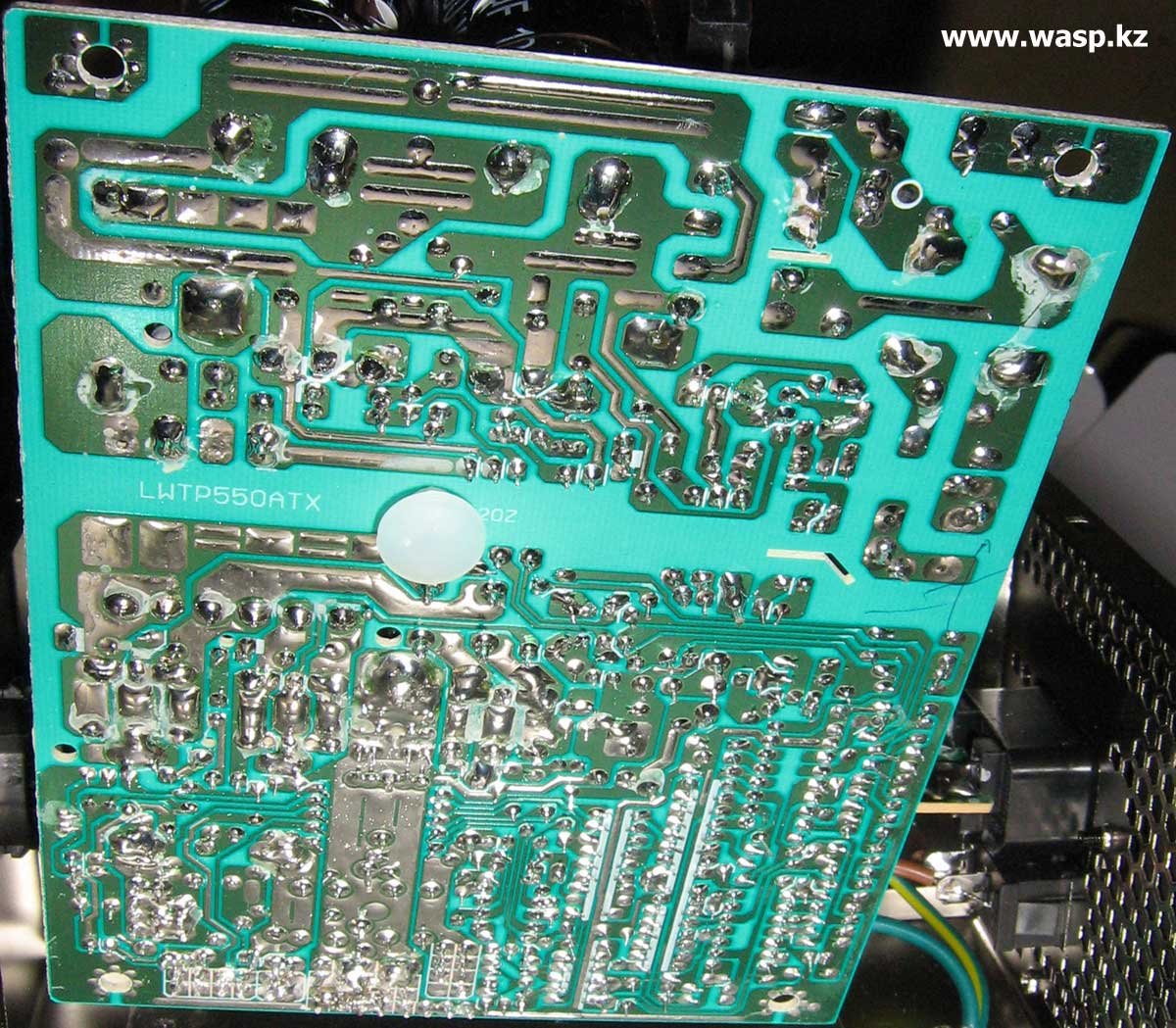

Плата имеет маркировку LWTP550ATX, дата 2011\05\18, стандарт ATX12V2.31 - и она по разводке полностью соответствует плате на блоке питания Crown CM-PS450, только часть элементов более качественные, мощные, и гораздо меньше пустых мест... Плата - одностороннего фольгирования стеклотекстолит. Сборка хорошая, пайка качественная. Нижняя часть платы также изолирована прозрачной прокладкой.

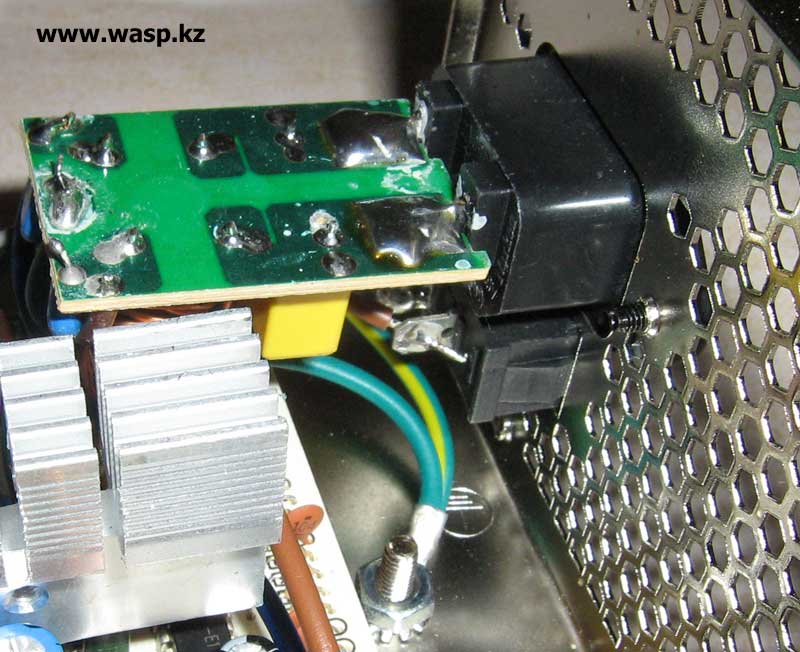

На входе, прямо на разъеме, одна плата с фильтром, которая включает в себя один пленочный конденсатор, один дроссель и два варистора. Потом провода идут на плату (один через разрыв выключателя). Далее идет стандартная защита - термистор и вставка плавкая (предохранитель), далее идет еще один входной фильтр из дросселя с резистором, пленочным конденсатором и защитой из двух варисторов. Потом мощный диодный мост KBU806, два входных электролитических конденсатора на 1200 мкФ на 200V, снова от неведомой китайской компании Zhifa (теперь логотип прописью).

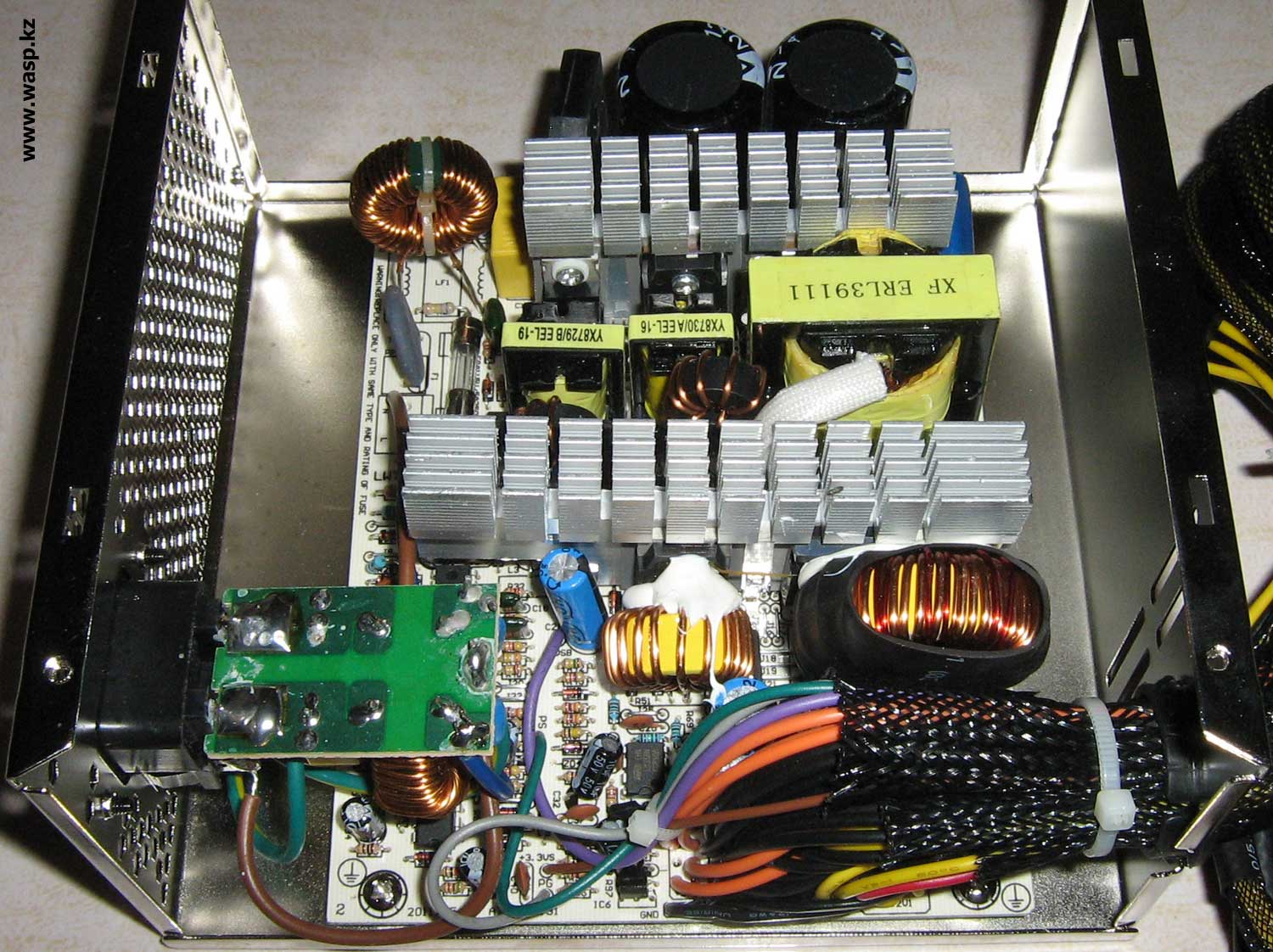

Crown CM-PS600 Superior ремонт блока питания

Щелкните по рисунку, чтобы увеличить! - click to zoom image

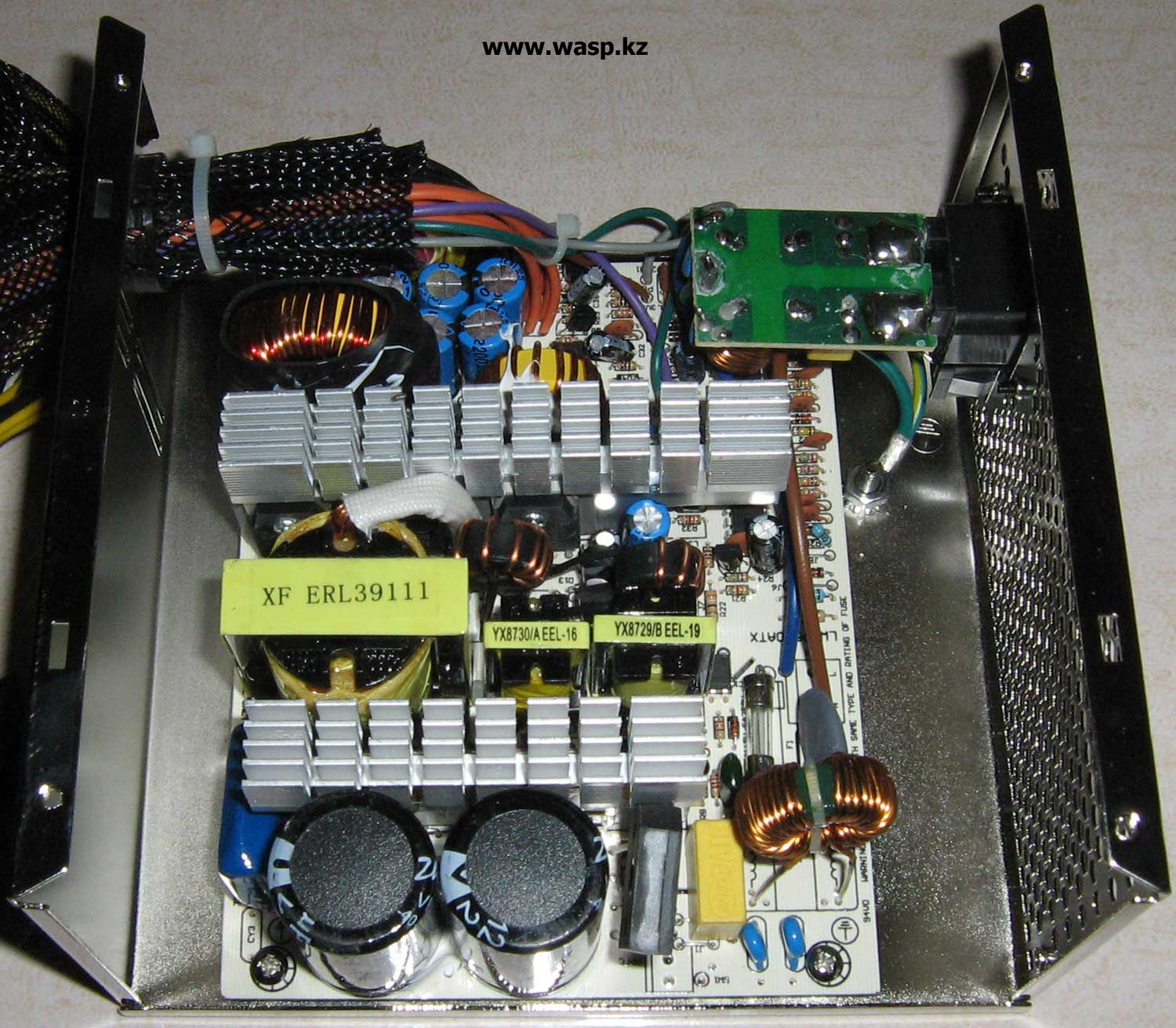

Crown CM-PS600 Superior схема блока питания

Щелкните по рисунку, чтобы увеличить! - click to zoom image

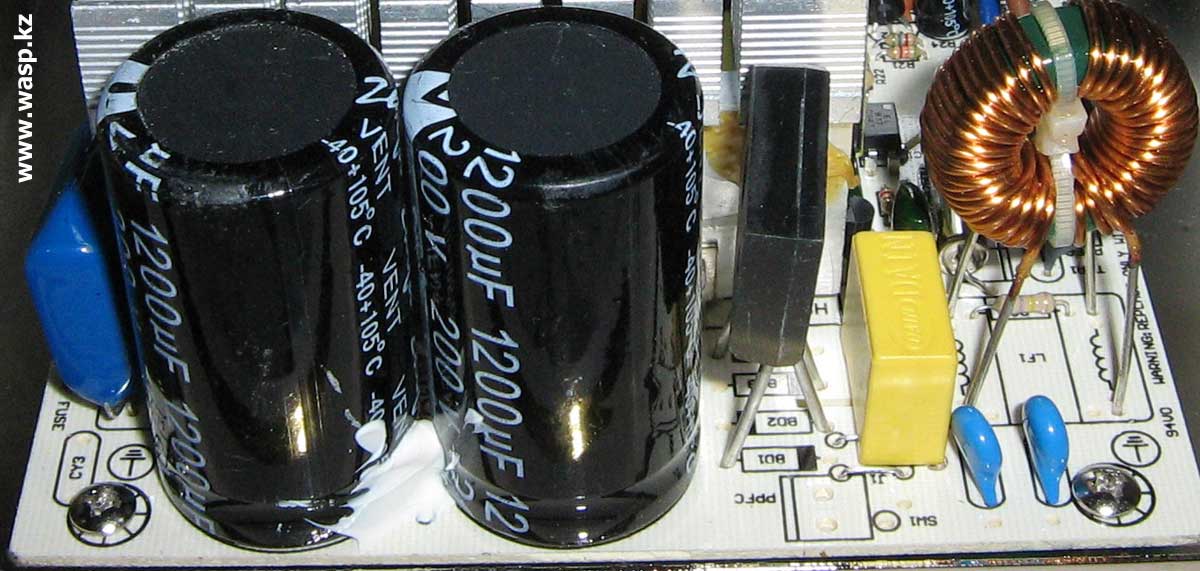

входные цепи в блоке питания Crown CM-PS600 Superior

Щелкните по рисунку, чтобы увеличить! - click to zoom image

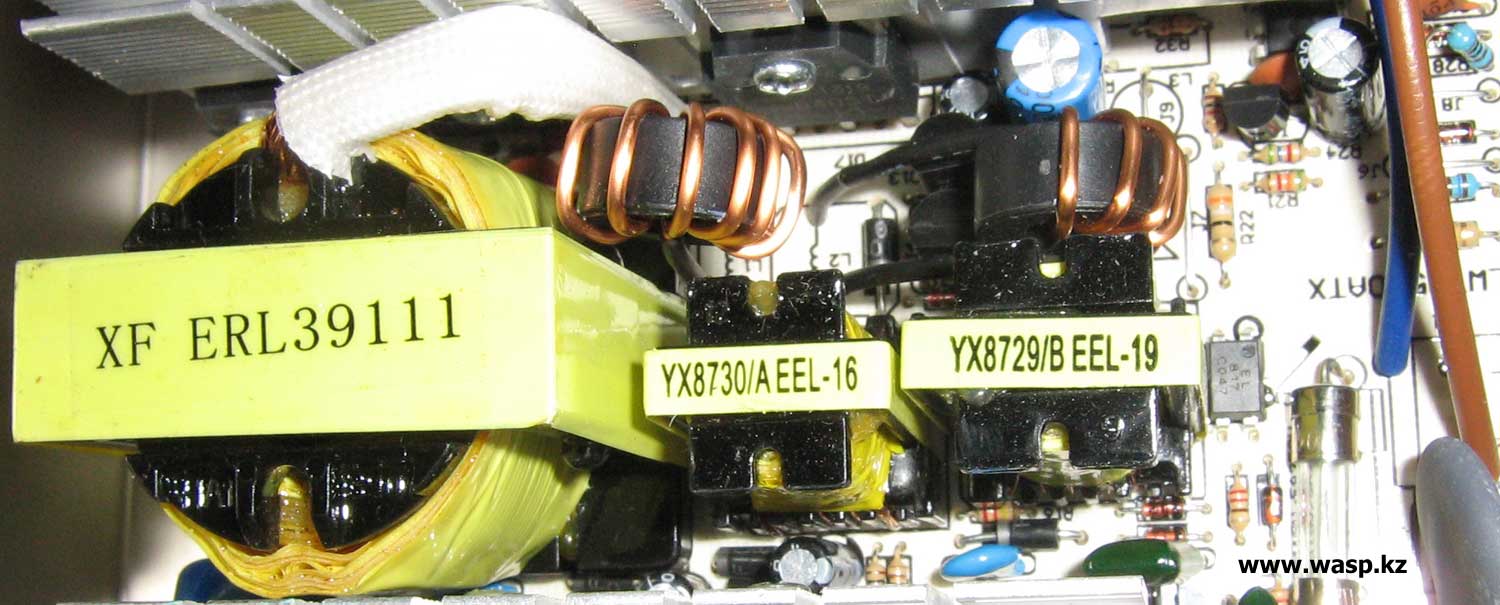

CM-PS600 Superior трансформаторы XF ERL39111 в БП Crown

Щелкните по рисунку, чтобы увеличить! - click to zoom image

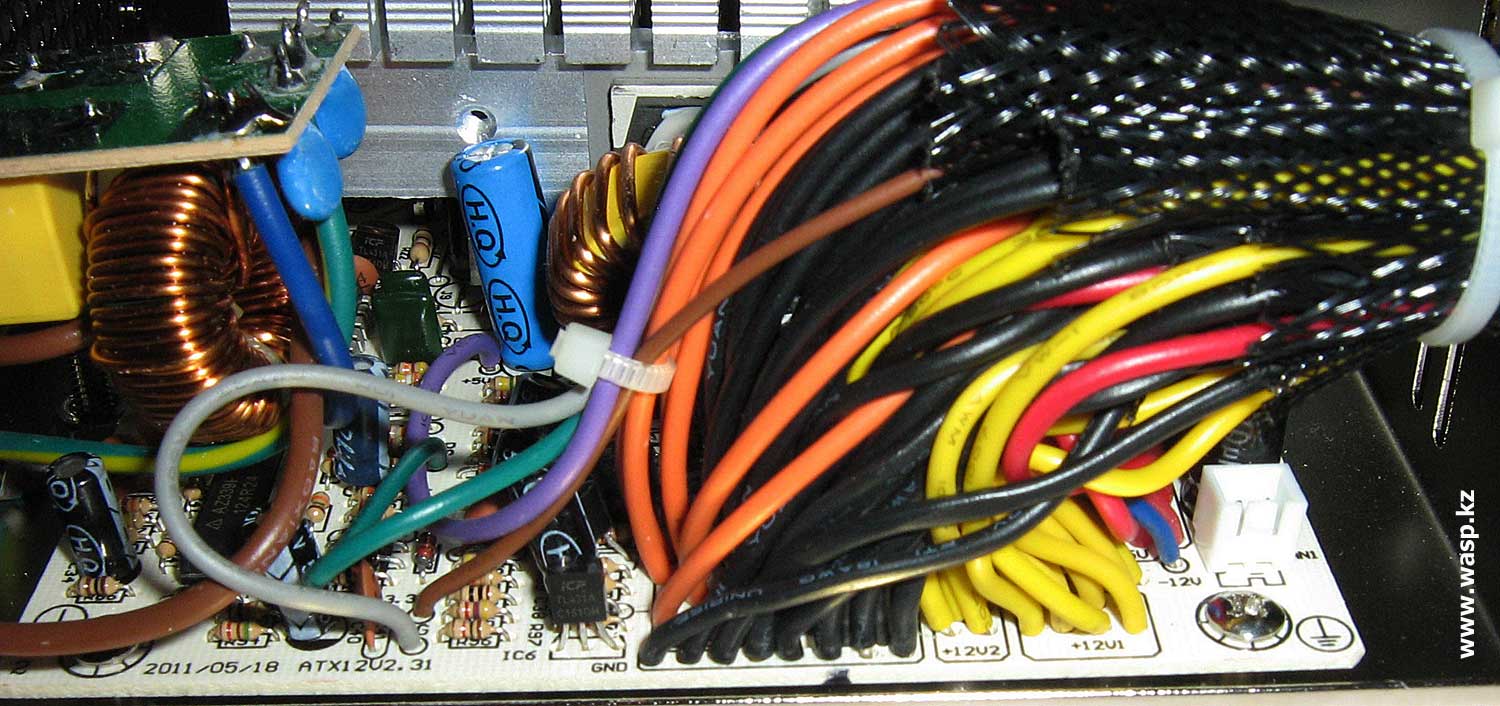

выходные цепи и фильтры Crown CM-PS600 Superior

Щелкните по рисунку, чтобы увеличить! - click to zoom image



схема блока питания Crown CM-PS600 Superior плата LWTP550ATX

Щелкните по рисунку, чтобы увеличить! - click to zoom image



На первом радиаторе: один транзистор 5027-R (KSC5027-R) и два биполярных низкочастотных npn-транзистора 2SC3320.



Между радиаторами стоят три трансформатора: XF ERL39111, YX8730/A EEL-16 и YX8729/B EEL-19, там же два дросселя и элемент защиты - оптопара EL817.



Второй радиатор больше, к нему притянуты диоды Шоттке: два SB3040ST и между ними один SB40100PT (на стороне к трансформаторам), на обратной стороне один SB40100PT, и второй - маркировку не увидеть, она заклеена термоклеем, но по всей вероятности и там один SB3040ST... На выходе стоят ряды выходных сглаживающих (фильтрующих) электролитических конденсаторов максимальной емкостью 2000 мкФ, от малоизвестного китайского производителя H.Q



Использован ШИМ-контроллер AZ7500BP-E1, защита в виде счетверенных компараторов AZ339P-E1. LM358N - операционный усилитель - регулируемый стабилизатор напряжения (имеющий встроенную защиту от перегрузки по току). Прочие элементы, все те же транзисторы - TL431A, C1815 и A1015...



Разделение на два канала +12V точно такое же, как и у Crown CM-PS450 - "виртуальное".

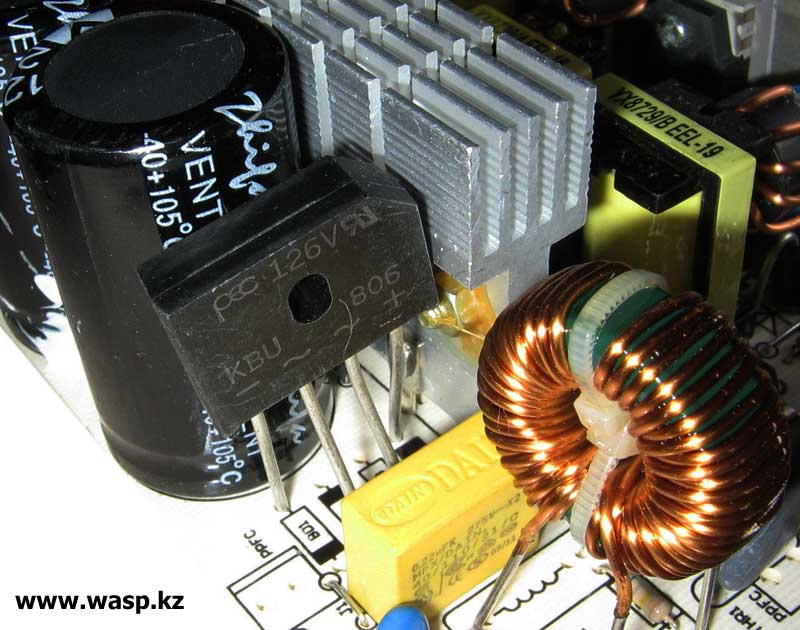

диодный мост KBU 806 Crown CM-PS600 Superior и конденсаторы Zhifa

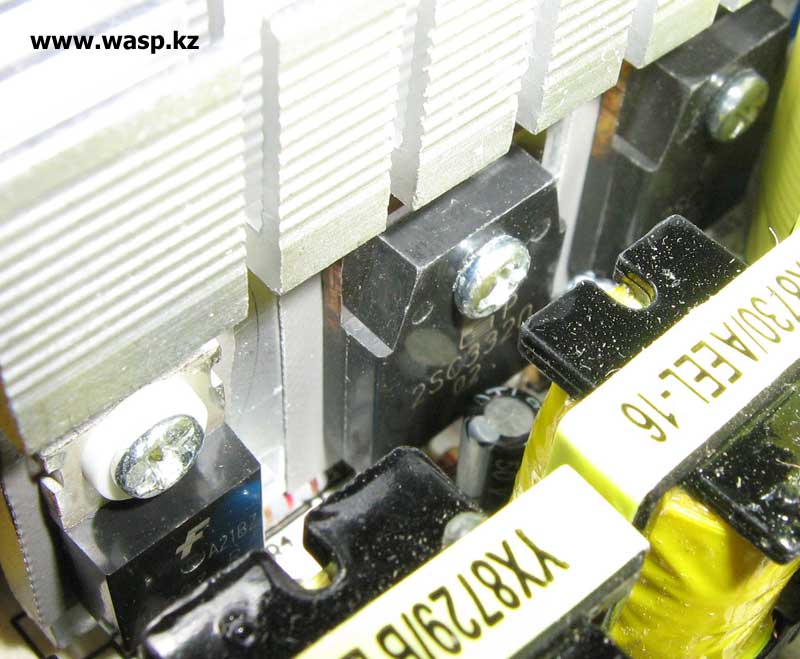

Crown CM-PS600 Superior транзистор 5027-R и два транзистора 2SC3320



диод Шоттке SB3040ST и SB40100PT в БП Crown CM-PS600 Superior

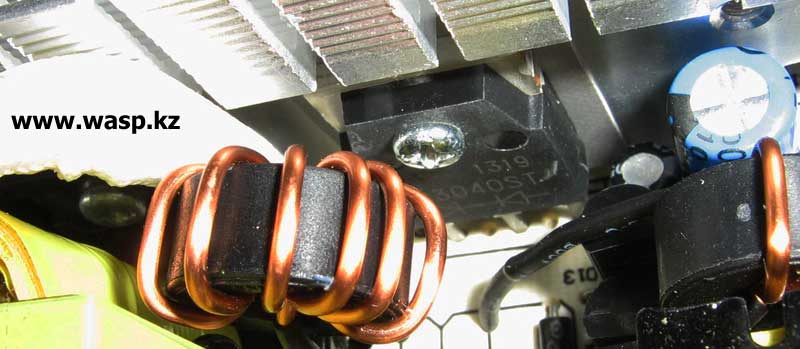

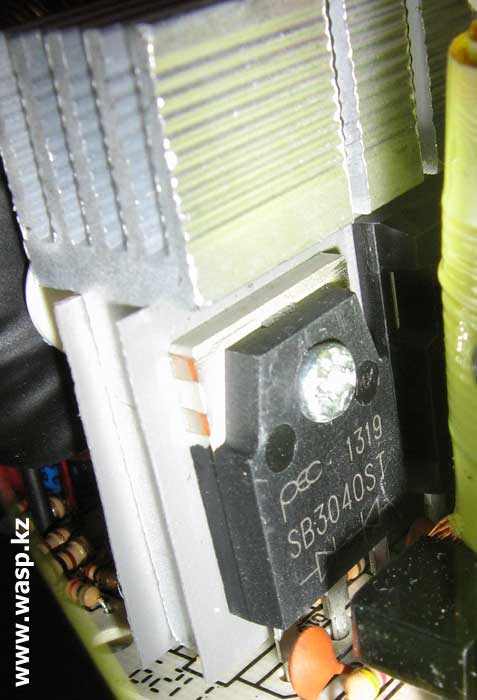

Crown CM-PS600 Superior диод шоттке SB3040ST

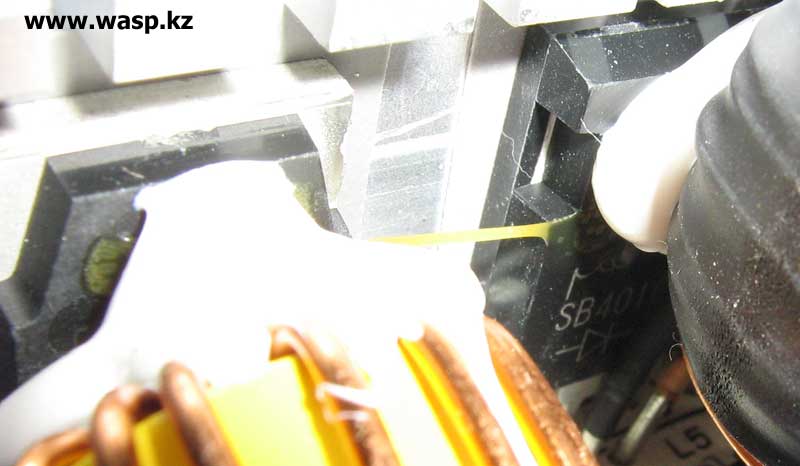

Crown CM-PS600 Superior диоды SB40100PT в БП

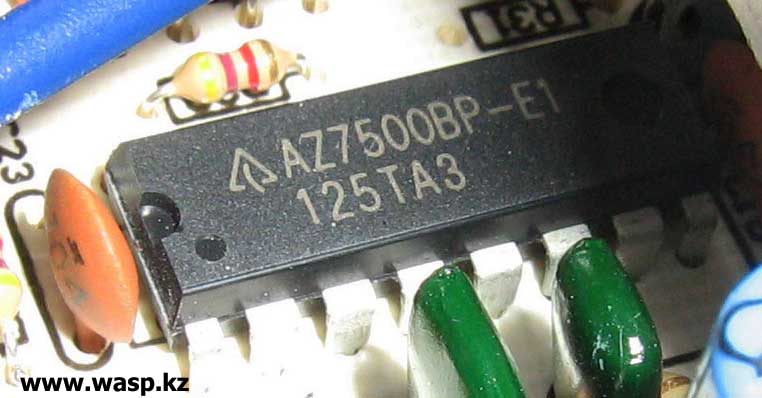

Crown CM-PS600 Superior AZ7500BP-E1

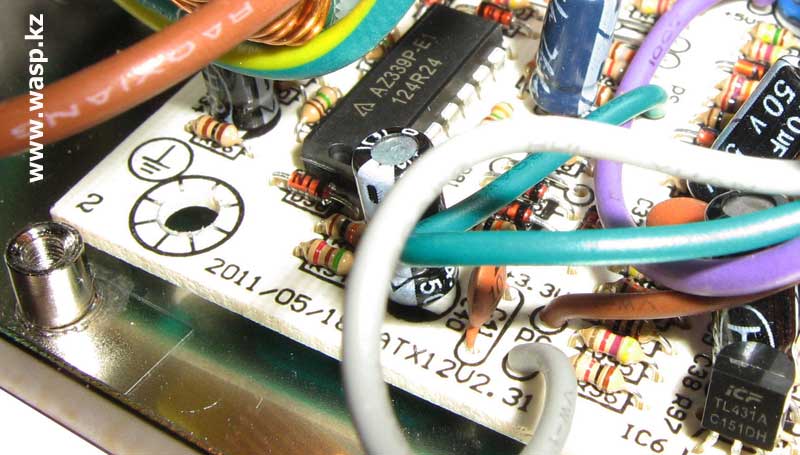

AZ339P-E1 Crown CM-PS600 Superior транзистор TL431A

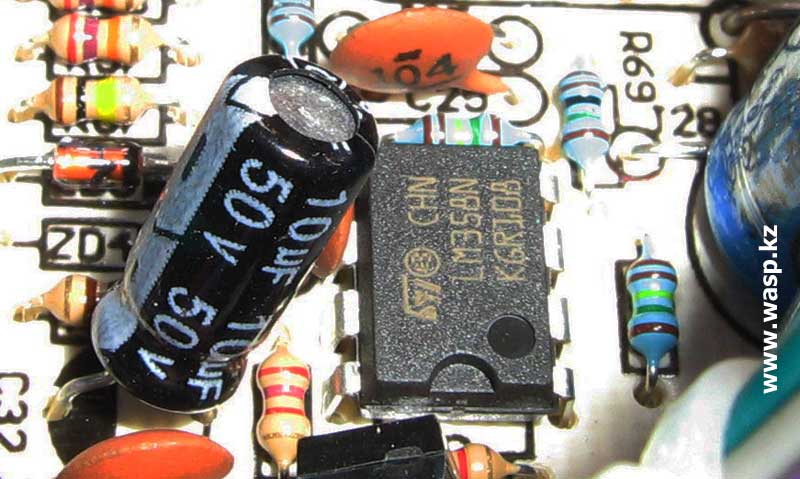

LM358N операционный усилитель Crown CM-PS600 Superior

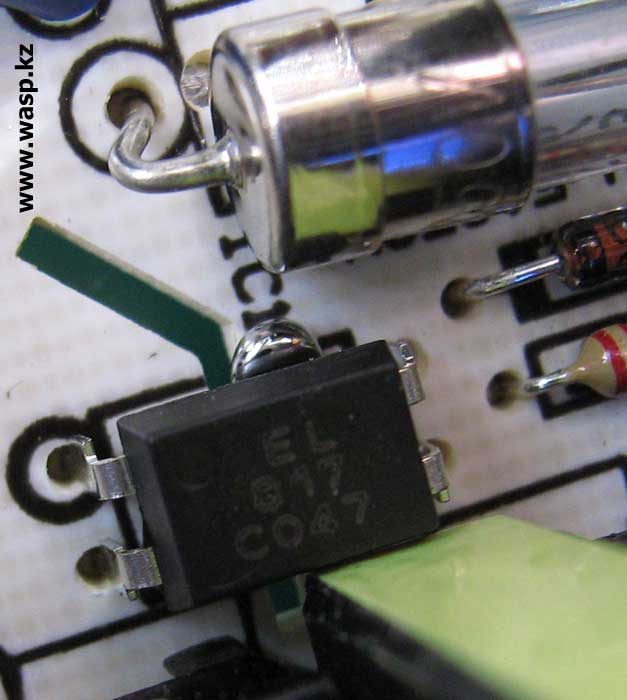

оптопара EL 817 Crown CM-PS600 Superior

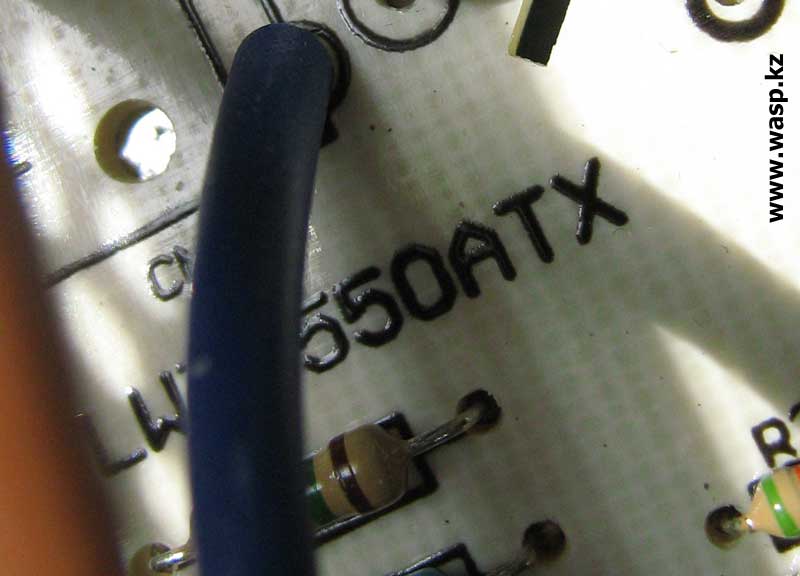

LWTP550ATX плата в блоке питания Crown CM-PS600 Superior



Производитель говорит, что этот БП имеет "Датчик температуры для управления вращением вентилятора", однако... ничего этого нет - ни датчика, ни управления... вентилятор всегда вращается с постоянной скоростью. Надо сказать, обороты не большие, за счет размера большая производительность и минимальный шум (практически еле-еле слышно).



Проверка БП CM-PS600 Superior проводилась совершенно так же, как ранее был проверен Crown CM-PS450 - измерения напряжений мультиметром без нагрузки и с различной нагрузкой (это конечно не полноценные тесты, но что есть, то есть).

Без нагрузки (вернее с одним подключенным 8 см вентилятором), все значения были в норме, чуть завышены: +3.32V, +5.03V, +12.12V (1) +12.08V (2). Напряжение в электрической сети было ровно 220 вольт - стабилизированное.



Далее БП был вставлен в системный блок следующей конфигурации: AMD A8 5600K + BOX Fan, MSI FM2-A85XA-G65, ОЗУ 4 Гб - 2 планки Kingston KHX2133C11D3K4/8GX 2133 MHz DDR3, жесткий диск WD1000DHTZ 1 Тб. Позже подключалась видеокарта ASUS ATI Radeon HD 7770 и еще два дополнительных жестких диска по 2 Тб каждый, и запускался "Тест стабильности" в программе AIDA64.



В целом можно сказать, БП Crown CM-PS600 Superior это испытание выдержал, правда под конец теста из него дул откровенно раскаленный воздух... ну, погрешность еще и на сильную летнюю жару, которая сейчас стоит... Вторая линия на +12V просела до 11.85V, и обе линии +12V и линия на +3.3V начали показывать странные небольшие пульсации, или провалы напряжения (насколько это вообще можно измерить цифровым мультиметром MASTECH MS8268).





Crown CM-PS600 Superior оформление блока питания

Передняя часть коробки блока питания



Теперь перейдем к обзору самого мощного и соответственно "хитового экземпляра" Crown CM-PS850 Superior на 850W...



Выражаю благодарность компании Crown CIS (Алматы, Казахстан), за предоставленные блоки питания (на сайте компании Crown CIS вы можете получить дополнительную информацию об этих и других блоках питания, а также прочей продукции Crown)



Все кабели и разъемы блока питания Crown CM-PS600 Superior:



Все кабели и разъемы блока питания Crown CM-PS600 Superior

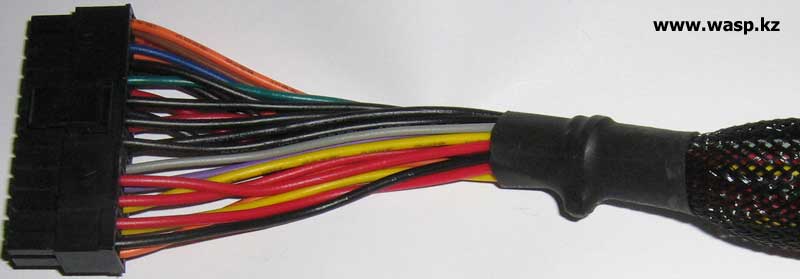

питания кабель основной 24 контактный материнской платы

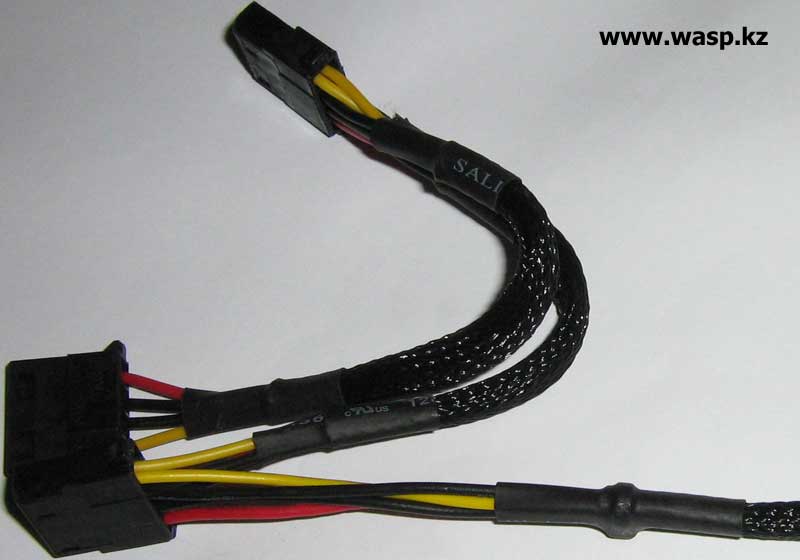

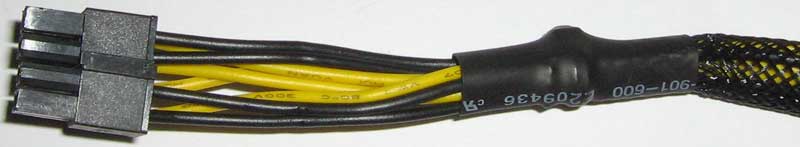

Crown CM-PS600 Superior 8 контактный дополнительного питания разъем

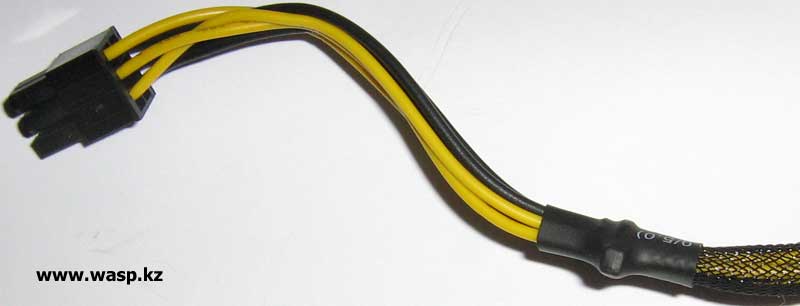

Crown CM-PS600 Superior 6-пиновый разъем питания видеокарты

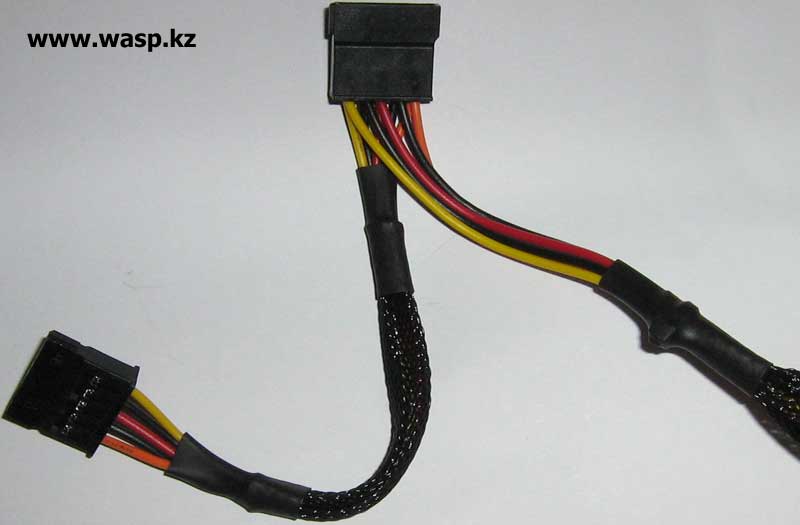

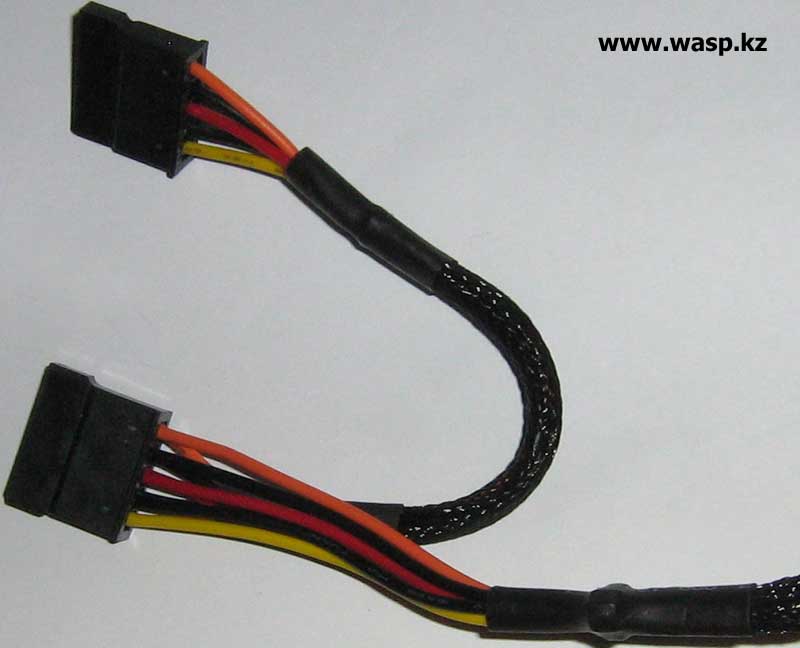

разъемы питания SATA устройств

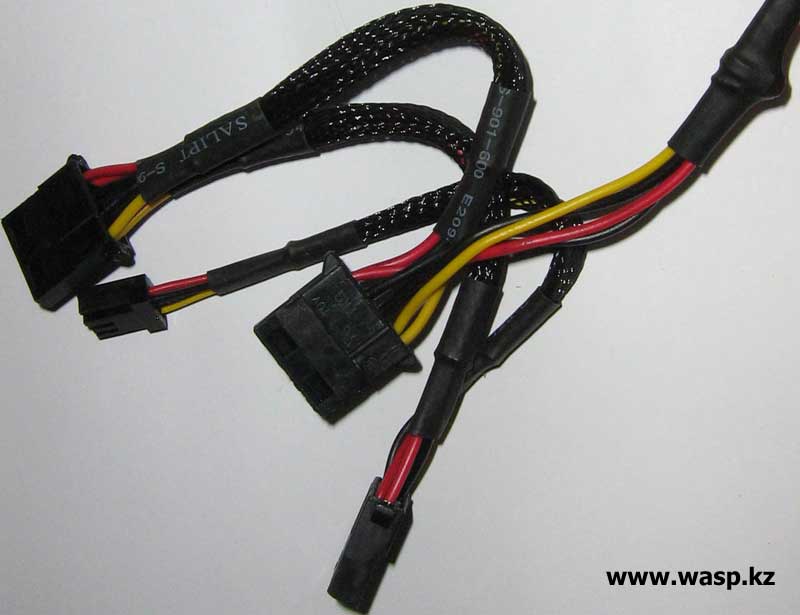

разъемы Молекс в блоке питания Crown CM-PS600 Superior



4 контактные компьютерные разъемы Molex



Crown CM-PS600 Superior выходные разъемы блока питания





Михаил Дмитриенко, Алма-Ата, 2013 г.



Crown CM-PS600 Superior computer power supply



In the first part, we reviewed the budgetary power supply unit Crown CM-PS450 ... The next power supply unit from Crown Micro will be the 600W CM-PS600 Superior series. In total, Crown has three different series of computer power supplies - Standart, Superior and Smart. The Crown CM-PS600 Superior power supply is a more advanced solution than its "Standard" counterpart. And it costs significantly more, and its weight is almost twice as much, and the price starts from $ 53 ...

It is also a "boxed" power supply, but its box is slightly larger ... In the same dark colors and covered with a film as well. The box contains a brief description of the product: ATX12V V2.3 standard, 80% efficiency, two + 12V lines, OCP, OVP, OPP, SCP protection. And also less than 1 W of power consumption in standby mode (for attendants 5 volts at 0.1A). Made in P.R.C ... who doesn't know - People's Republic of China.

On one of the sides of the box, all the connectors available on the CM-PS600 Superior power supply are listed - we will describe them a little later.

Inside the box is the power supply itself, also in a film and a power cord. The PSU dimensions are 150 mm wide, 86 mm high and 157 mm deep. Color steel gray, chrome. The weight is already felt ... Externally, we see ventilation holes in the form of honeycombs on the back of the power supply, there is also a connector for connecting electrical power from a 220 volt network, an on / off button. A large fan, covered with a grill-type grill, on the back side there are four small ventilation slots and a hole framed by a plastic frame through which wires with connectors come out.

All wires are separated into separate bundles, which are enclosed in nylon mesh braids, there are eight such bundles in total. The motherboard power supply 20 +4 has a length of 510 mm. One 8-pin auxiliary power supply + 12V - 510 mm. Two 6-pin connectors for additional power supply of the video card 530 mm. Four bundles with standard connectors, maximum length 950 mm. They have connectors: 1 - two SATA, 2 - two SATA, 3 - three Molex, 4 - three Molex and one FDD. Again, I did not measure the thickness of the wire for obvious reasons. According to the manufacturer's declared characteristics, wires are up to 18 AWG (approximately 1 mm) thick. Based on the markings on some wires, most 18AWG and some 20AWG are used.

There are three stickers on the side of the power supply - a sticker with the serial number of the product, a round holographic sticker - just as a sign of authenticity, and a sticker on the power supply. It has the name-logo of the manufacturer Crown, the model name CM-PS600 Superior. The values ​​of the voltage of the electric current at the input and at the output are indicated. Input - alternating current 230V ~, 50Hz, 5A.

Then there are badges of certification and compliance with standards, including Russian ones. The icons also indicate that this power supply unit can be used with multi-core and "gluttonous" Intel and AMD processors.

Removing the top cover reveals a large 140 mm in diameter and 24 mm thick fan. It has seven blades and is powered by a two-pin connector. Center label DCFAN DC 12V. The Crown website claims to use a ball bearing fan. And the box shows the fan's operating time of 100 thousand hours ...

The board is marked LWTP550ATX, date 2011 \ 05 \ 18, standard ATX12V2.31 - and its layout fully corresponds to the board on the Crown CM-PS450 power supply unit, only some of the elements are of higher quality, more powerful, and much less empty spaces ... one-sided foiling glass fiber laminate. The assembly is good, the soldering is of high quality. The bottom of the board is also insulated with a transparent gasket.

At the input, right on the connector, there is one filter board, which includes one film capacitor, one choke and two varistors. Then the wires go to the board (one through the break of the switch). Next comes the standard protection - a thermistor and a fuse insert (fuse), then there is another input filter from a choke with a resistor, a film capacitor and a protection from two varistors. Then a powerful KBU806 diode bridge, two 1200 uF input electrolytic capacitors at 200V, again from the unknown Chinese company Zhifa (now the logo in words).

On the first heatsink: one 5027-R (KSC5027-R) transistor and two 2SC3320 bipolar low-frequency npn transistors.

There are three transformers between the radiators: XF ERL39111, YX8730 / A EEL-16 and YX8729 / B EEL-19, there are also two chokes and a protection element - an EL817 optocoupler.

The second radiator is larger, Schottke diodes are attracted to it: two SB3040ST and between them one SB40100PT (on the side to the transformers), on the back side one SB40100PT, and the second one cannot be seen, it is glued with hot melt glue, but in all likelihood there is one SB3040ST. .. At the output there are rows of output smoothing (filtering) electrolytic capacitors with a maximum capacity of 2000 uF, from a little-known Chinese manufacturer HQ

Used PWM controller AZ7500BP-E1, protection in the form of quad comparators AZ339P-E1. LM358N - operational amplifier - adjustable voltage regulator (with built-in overcurrent protection). Other elements, all the same transistors - TL431A, C1815 and A1015 ...

The split into two + 12V channels is exactly the same as that of the Crown CM-PS450 - "virtual".

The manufacturer says that this PSU has a "Temperature sensor for fan rotation control", however ... there is none of this - no sensor, no control ... the fan always rotates at a constant speed. I must say, the revs are not large, due to the size, high performance and minimal noise (almost barely audible).

Checking the CM-PS600 Superior power supply unit was carried out in exactly the same way as the Crown CM-PS450 was previously tested - measuring voltages with a multimeter without load and with different loads (these are certainly not full-fledged tests, but that is, that is).

Without load (or rather, with one connected 8 cm fan), all values ​​were normal, slightly overestimated: + 3.32V, + 5.03V, + 12.12V (1) + 12.08V (2). The voltage in the electrical network was exactly 220 volts - stabilized.

Then the power supply unit was inserted into the system unit of the following configuration: AMD A8 5600K + BOX Fan, MSI FM2-A85XA-G65, 4 GB RAM - 2 Kingston KHX2133C11D3K4 / 8GX 2133 MHz DDR3 brackets, 1 TB WD1000DHTZ hard drive. Later, an ASUS ATI Radeon HD 7770 video card and two additional hard drives, 2 TB each, were connected, and the "Stability Test" was launched in the AIDA64 program.

In general, we can say that the Crown CM-PS600 Superior PSU passed this test, although at the end of the test, frankly hot air blew out of it ... well, the error was also due to the strong summer heat, which is now standing ... The second line at + 12V sank to 11.85V, and both the + 12V lines and the + 3.3V line began to show strange small ripples, or voltage dips (as far as can be measured with a MASTECH MS8268 digital multimeter).

Now let's move on to the review of the most powerful and, accordingly, "hit copy" Crown CM-PS850 Superior at 850W ...

I express my gratitude to the Crown CIS company (Almaty, Kazakhstan) for the provided power supplies (on the Crown CIS website you can get additional information about these and other power supplies, as well as other Crown products)

All cables and connectors of the Crown CM-PS600 Superior power supply





Mikhail Dmitrienko, Alma-Ata, 2013
