HL GCR-8483B CD-ROM, полная разборка

HL GCR-8483B CD-ROM, полная разборка



CD-ROM GCR-8483B 48x назвать антиквариатом никак нельзя, хотя он и изготовлен 11 лет назад, имеет старый интерфейс подключения - IDE, к тому же он не пишущий и понимает только CD диски... Тем не менее, он устарел, даже если он по прежнему рабочий, применения в современных ПК ему почти нет.

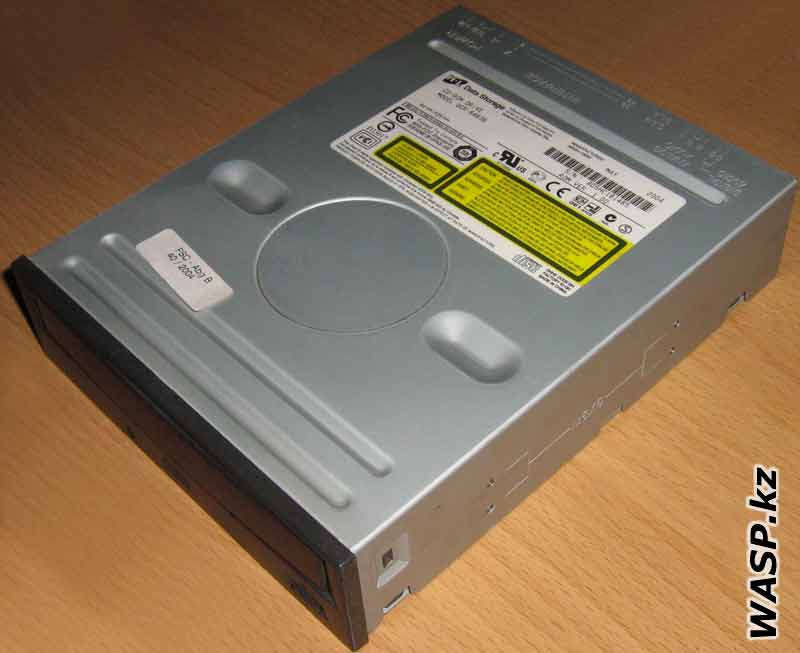

HL Data Storage GCR-8483B привод CD-ROM



Оптический привод GCR-8483B изготовлен на совместном предприятии Hitachi и LG, которое называется HL Data Storage (Hitachi-LG Data Storage). После коррупционного скандала в 2009 году, компания все же выжила, хотя и понесла потери...

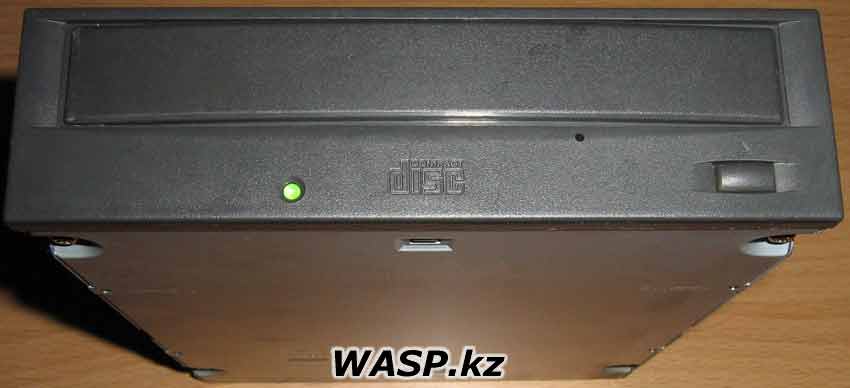

GCR-8483B оптический привод CD-ROM

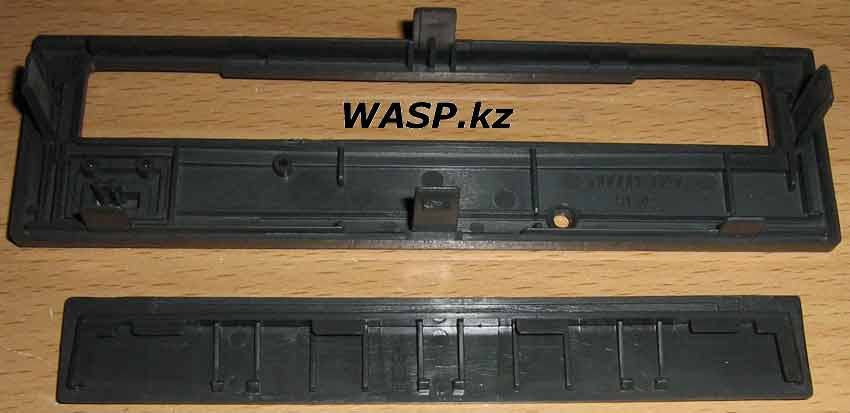

GCR-8483B передняя съемная панель



Внешне это стандартный оптический привод. Передняя пластмассовая панель имеет кнопку, индикатор работы и отверстие для экстренного извлечения диска. Из надписей только Compact Disc. Панель съемная, вероятно имелись и другие цветовые решения...

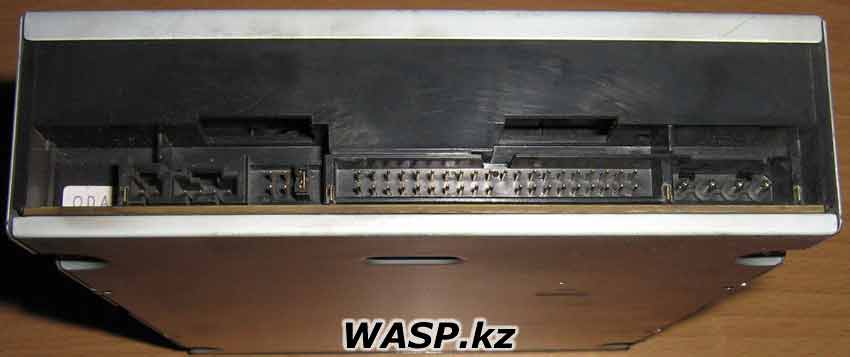

GCR-8483B разъемы на задней стороне CD-ROM

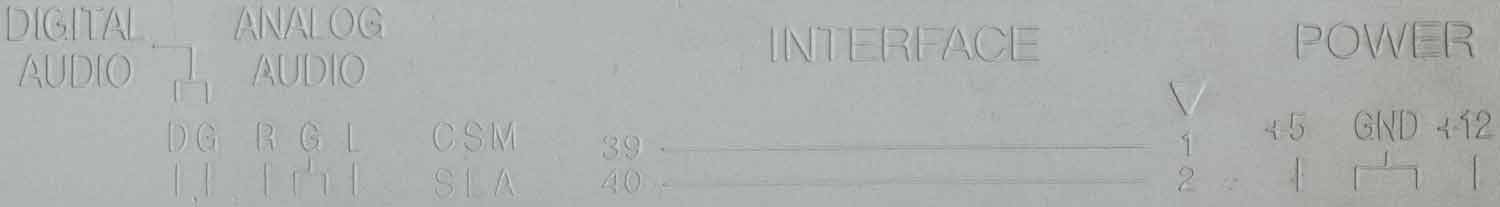

GCR-8483B маркировка выходных разънмов

+ Щелкните по рисунку, чтобы увеличить!



На задней стороне привода: четырехконтактный разъем питания (типа Молекс), разъем для подключения шлейфа IDE/PATA. Группа из шести контактов с одной перемычкой - для выбора режима работы IDE устройства (Master, Slave, Cable Select - эти неведомые нынешнему поколению штуки)... Далее четыре контакта в ряд - это аналоговое аудио, подключается через специальный кабель напрямую к звуковой карте. Тут же и цифровое аудио, с тем же назначением, но всего два контакта...



На верхней стороне HL GCR-8483B выбиты маркировки к контактным группам задней панели. Так же есть небольшая наклейка извещающая об версии прошивки привода: FSC-Abg B 40/2004

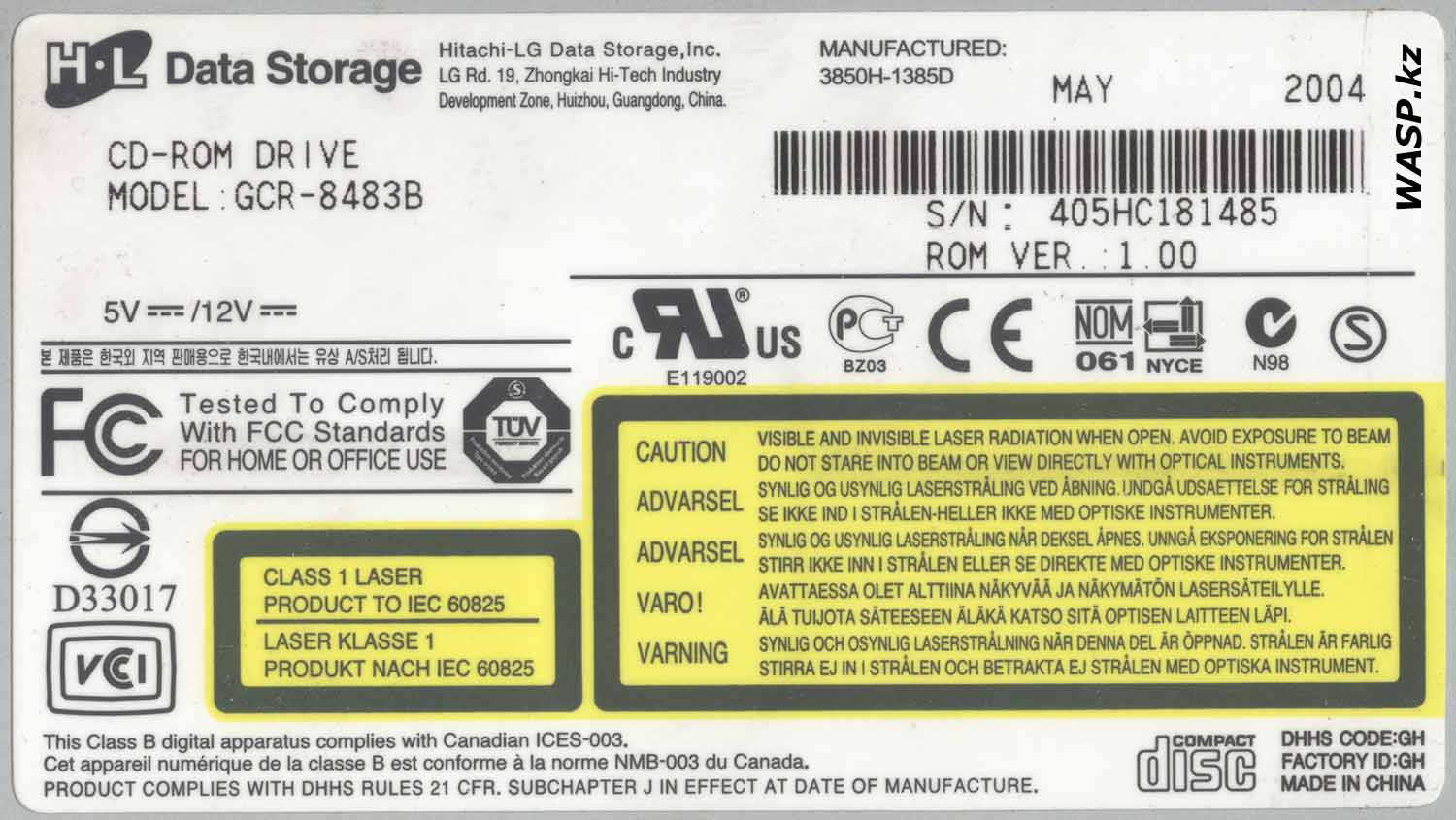

GCR-8483B привод CD-ROM от HL Data Storage

+ Щелкните по рисунку, чтобы увеличить!



Основная же наклейка сообщает такую информацию: логотип HL Data Storage, название модели GCR-8483B. Номер мануфактуры 3850H-1385D, дата - май 2004. Серийный номер. ROM VER.:1.00. Масса значков сертификации и соответствия требованиям стандартов. В том числе есть и код E119002, который принадлежит компании LG. Также имеются сообщения об опасности лазерного излучения... Страна изготовитель - Китай.

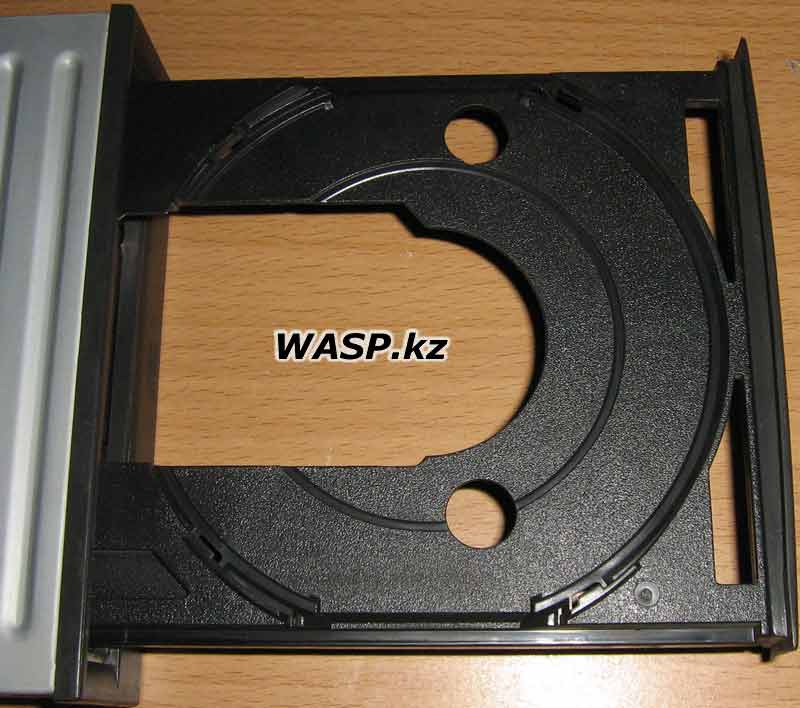

GCR-8483B лоток дисков в CD-ROM

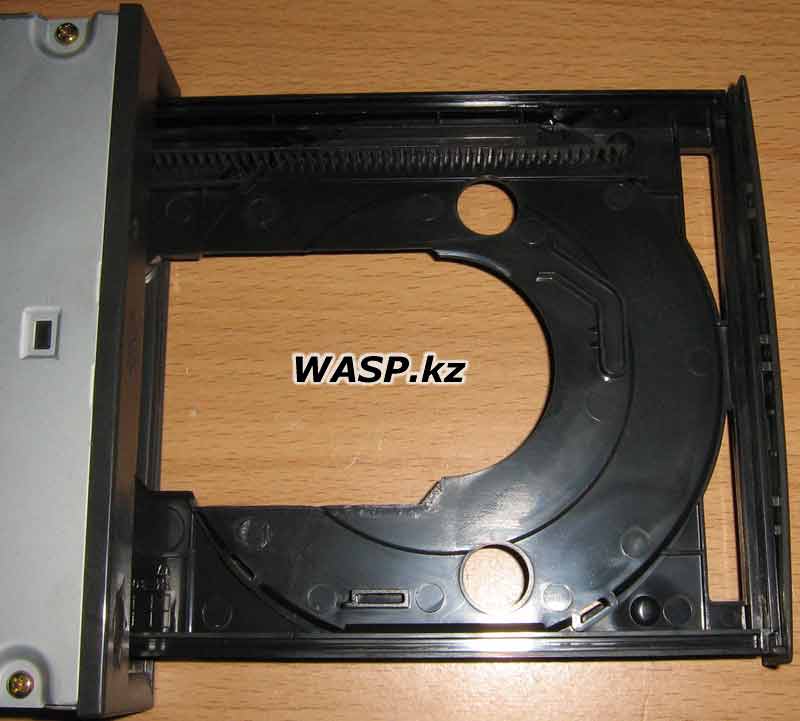

GCR-8483B Hitachi и LG производство приводов



Лоток для компакт дисков так же ничем не примечательный: пластмасса, передняя панель или крышка лотка - съемная. Лоток предусматривает два типа компакт дисков - обычные и маленькие. На обратной стороне обнаружилась зубчатая рейка - для перемещения лотка. Рейка не имела никаких следов смазки...



Приступаем к разборке - она обычная. Выкручиваем четыре винта с одной стороны металлического корпуса. С помощью шпильки открываем лоток, отжимаем защелки и снимаем всю переднюю пластмассовую панель. Затем снимаем верхнюю стальную крышку, следом и нижнюю. Смотрим на внутренности.

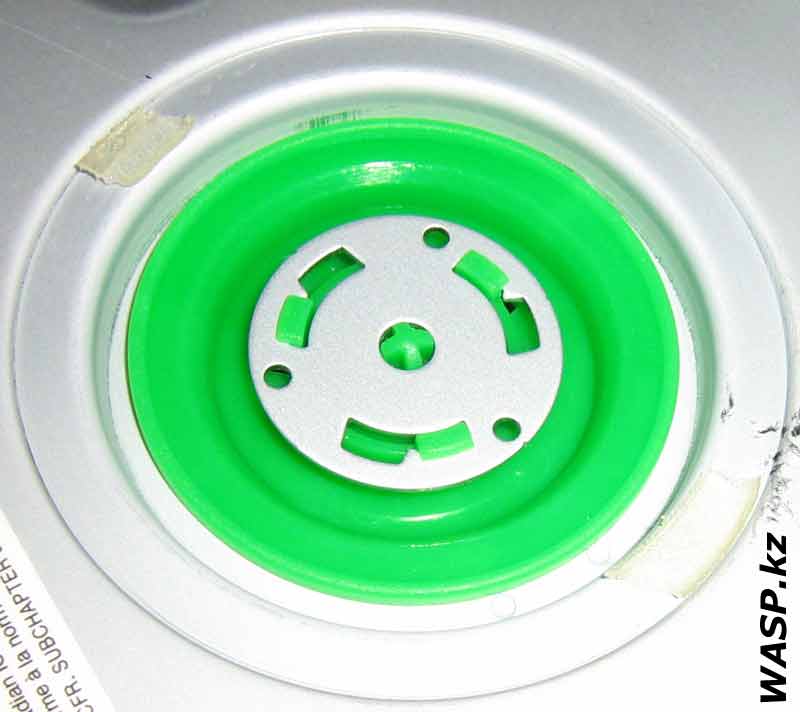

GCR-8483B фиксатор дисков в CD-ROM

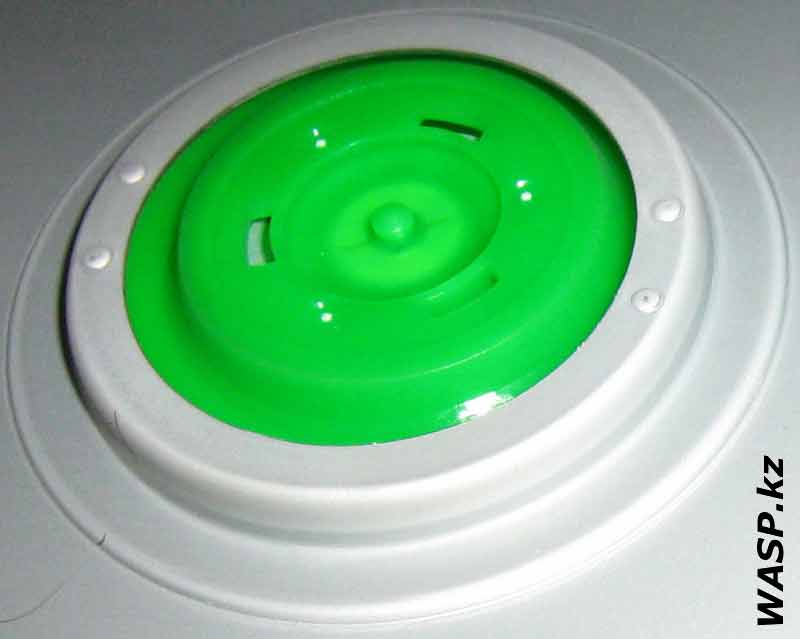

GCR-8483B центровка CD дисков в приводе



На верхней стороне корпуса расположено устройство фиксации и центрирования компакт-диска.

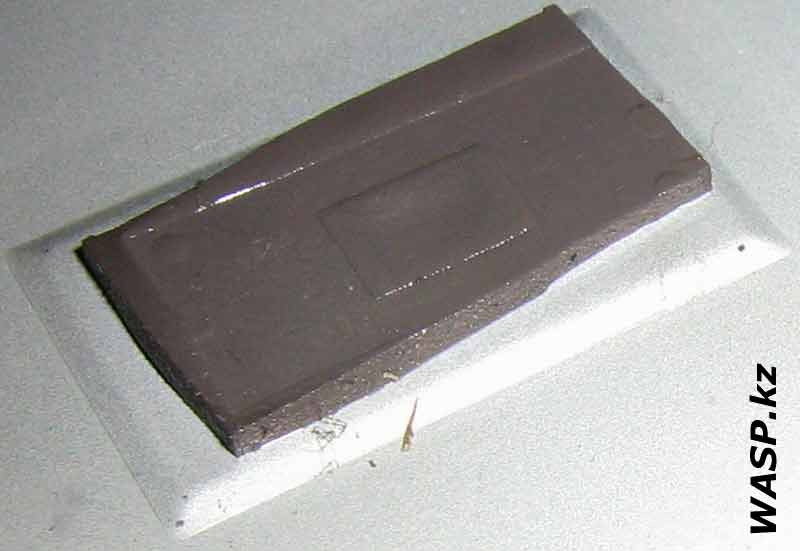

охлаждение микросхемы в GCR-8483B



Нижняя часть корпуса одновременно выполняет роль радиатора охлаждения для одной микросхемы - к корпусу она прижимается через специальную теплопроводную прокладку.

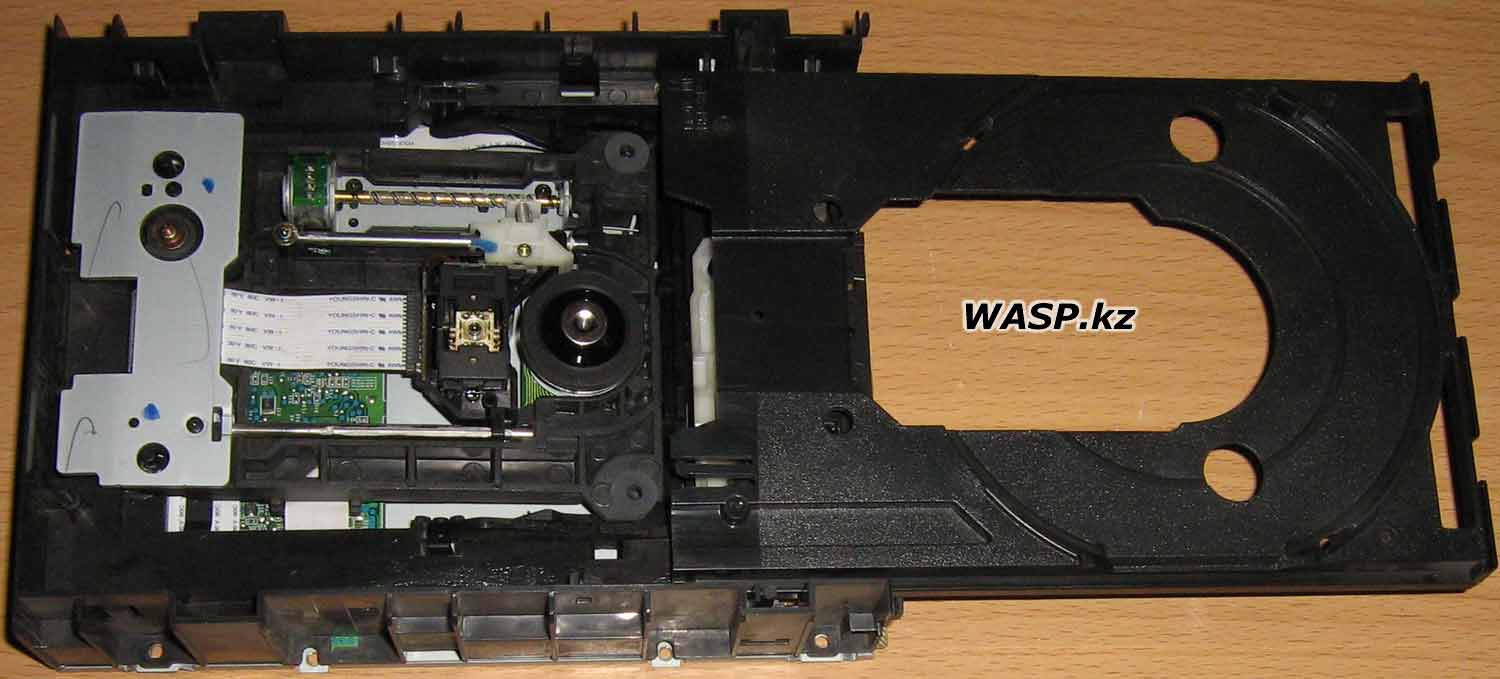

GCR-8483B устройство CD-ROM привода

+ Щелкните по рисунку, чтобы увеличить!

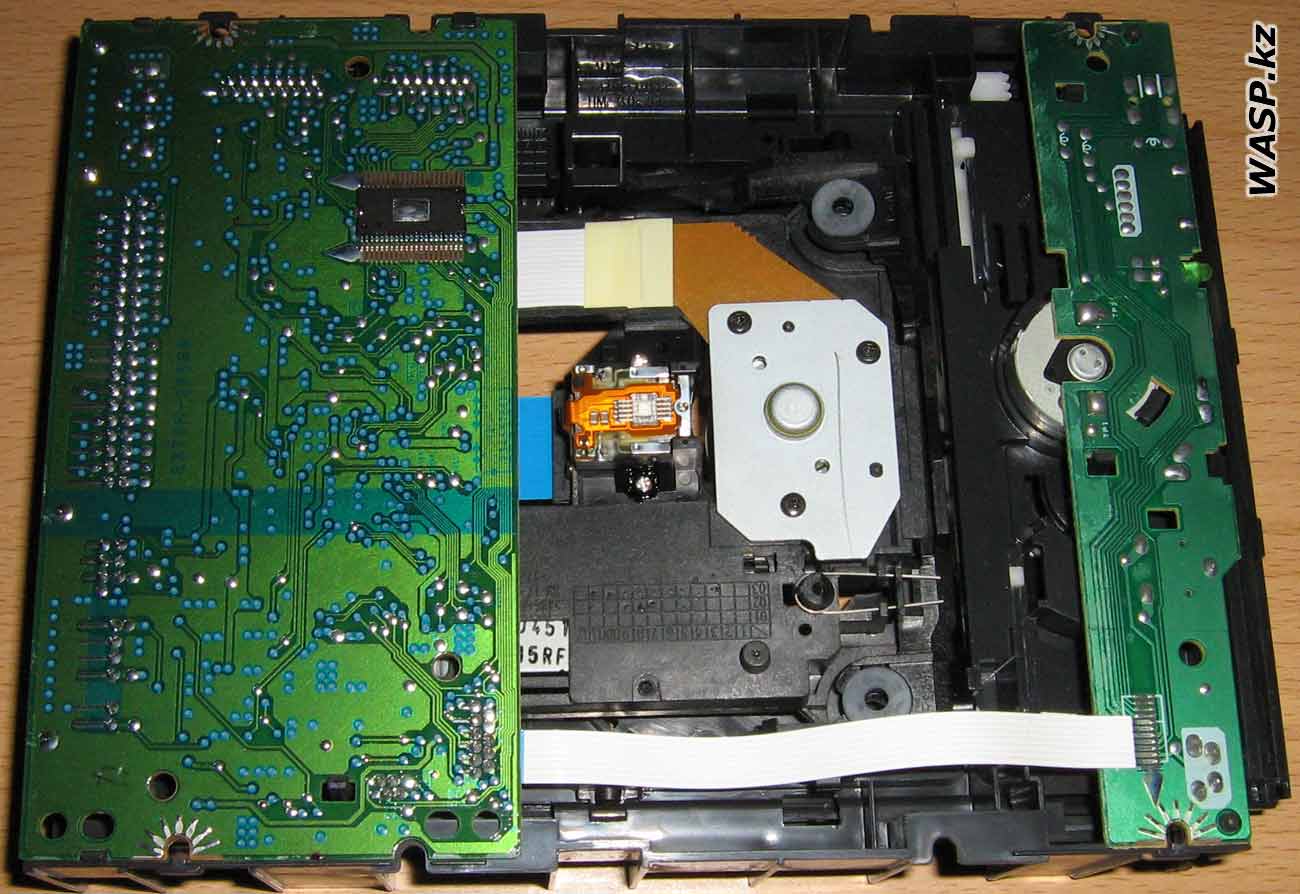

GCR-8483B ремонт привода CD-ROM

+ Щелкните по рисунку, чтобы увеличить!



Все внутри смонтировано на пластмассовом каркасе - платы электроники, блок лазерной головки, механизмы выдвижного лотка и двигатели... Будем рассматривать эти элементы по отдельности.

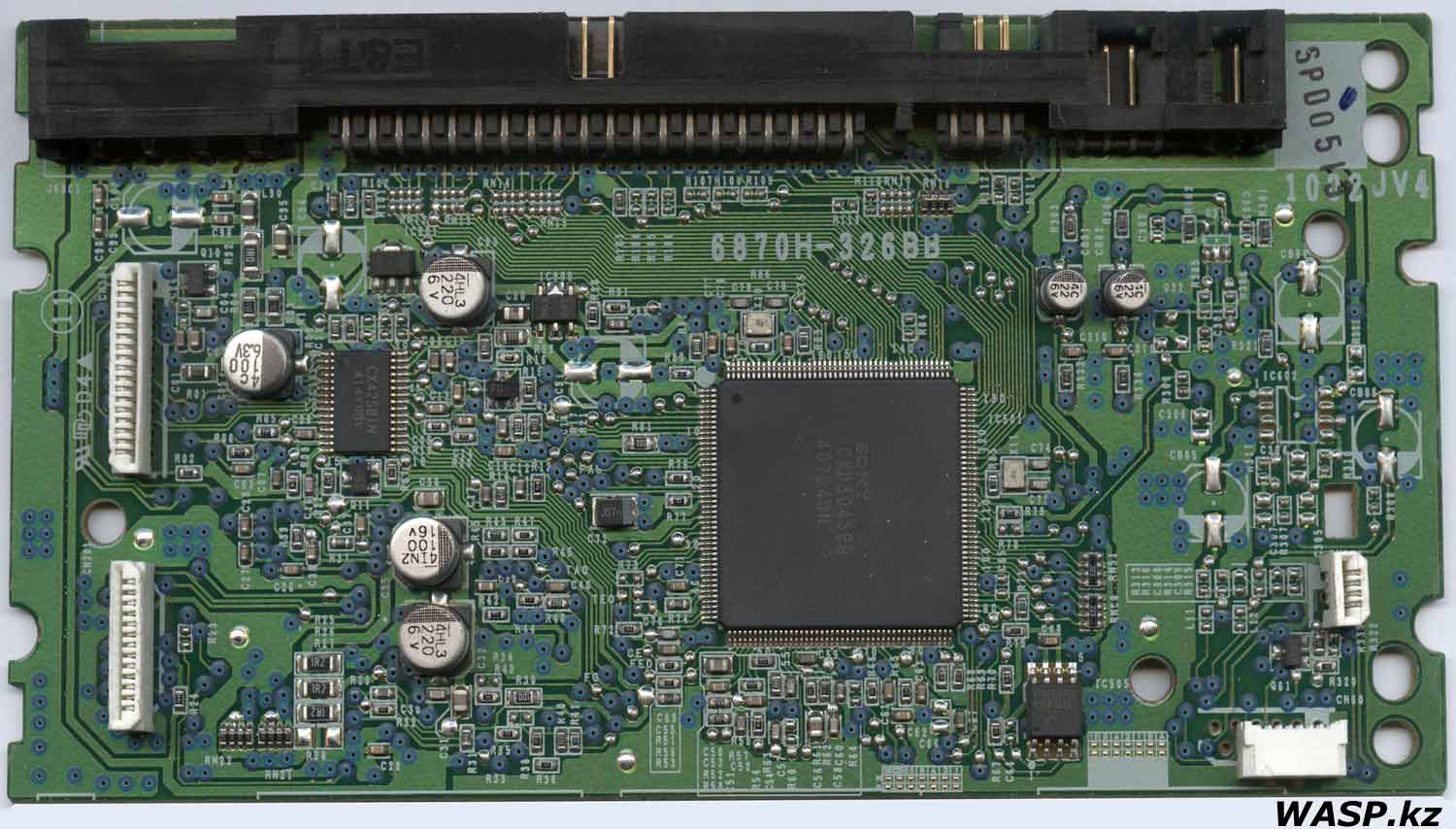

6870H-326BB схема платы GCR-8483B CD-ROM

+ Щелкните по рисунку, чтобы увеличить!



Основная или системная плата HL GCR-8483B, на ней имеются такие маркировки: 6870H-326BB, 1002JV4 и SPD0513. Основа платы процессор или контроллер SONY CXD3045BR. Микросхема CXA2581N - это усилитель RF сигнала CD плееров. Прошивка хранится в чипе прошиваемой флэш-памяти ATMEL0320 45DB011B. На плате распаяны все внешние разъемы и внутренние: один разъем соединяет системную плату с платой двигателя выдвижения лотка. Еще одним шлейфом идет соединение с двигателем перемещающим лазерную головку. Один шлейф идет на шпиндельный двигатель и один на саму лазерную головку.

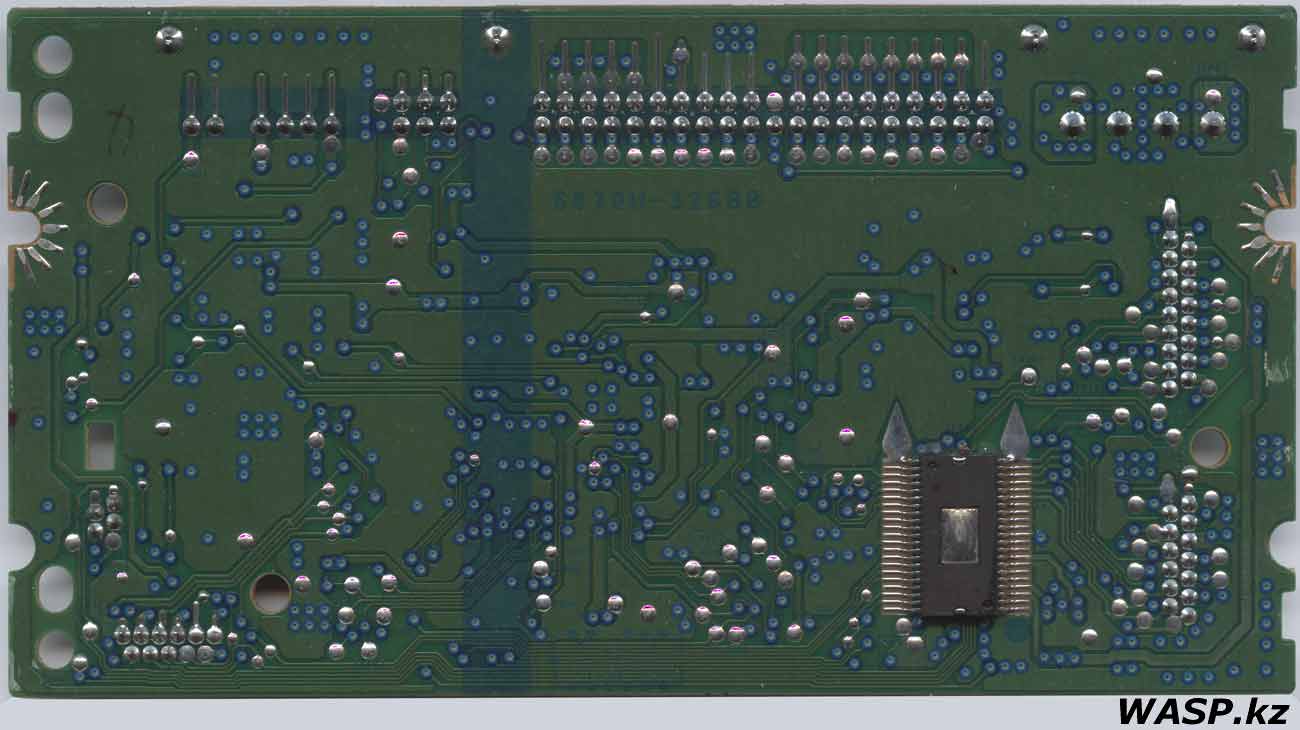

SONY CXD3045BR микросхема в GCR-8483B CD-ROM

+ Щелкните по рисунку, чтобы увеличить!



На обратной стороне элементов за исключением одной микросхемы нет. Маркировка на плате та же. А микросхема... маркировка плохо читается, но примерно так: A13 DIP MBB 038 FM - в общем, я не могу сказать наверняка. Эта микросхема именно и требует дополнительного охлаждения и использует для этого стальной корпус CD-ROMа...

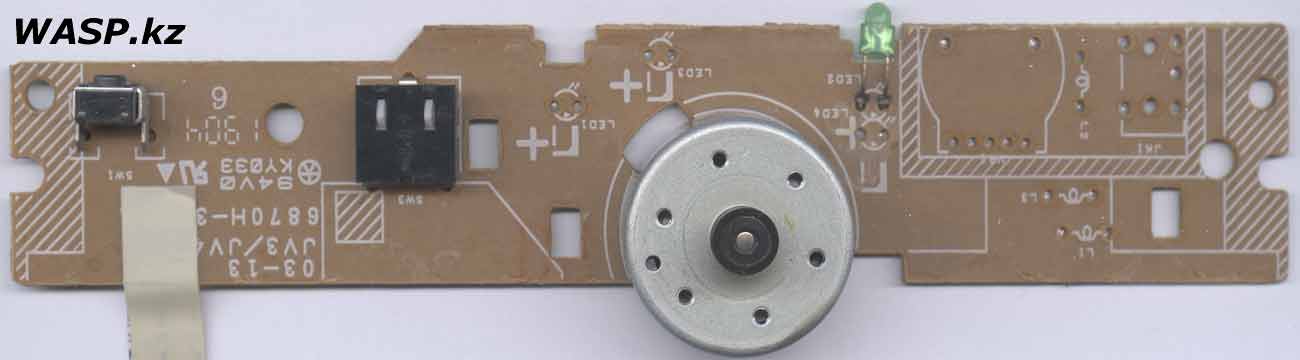

6870H-321AA плата в GCR-8483B CD-ROM

+ Щелкните по рисунку, чтобы увеличить!

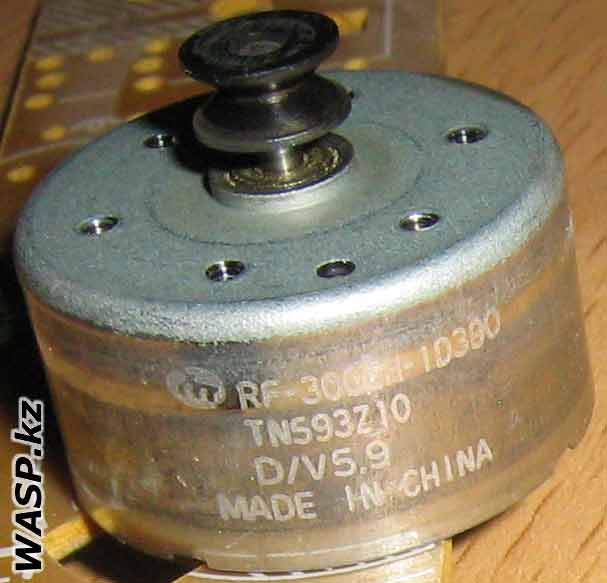

RF-300EH-1D390 двигатель в оптическом приводе



Вторая плата привода GCR-8483B имеет маркировку: 03-13, JV3JV4, 6870H-321AA. На плате мы видим: зеленый светодиод - индикатор работы привода, сдвоенный концевой выключатель и кнопку открытия/закрытия лотка. Электродвигатель RF-300EH-1D390 TNS93Z10 D/V5.9 Сделано в Китае. На оси двигателя шкив - через резиновый пасик двигатель вращает шестерни, которые выдвигают или задвигают лоток.

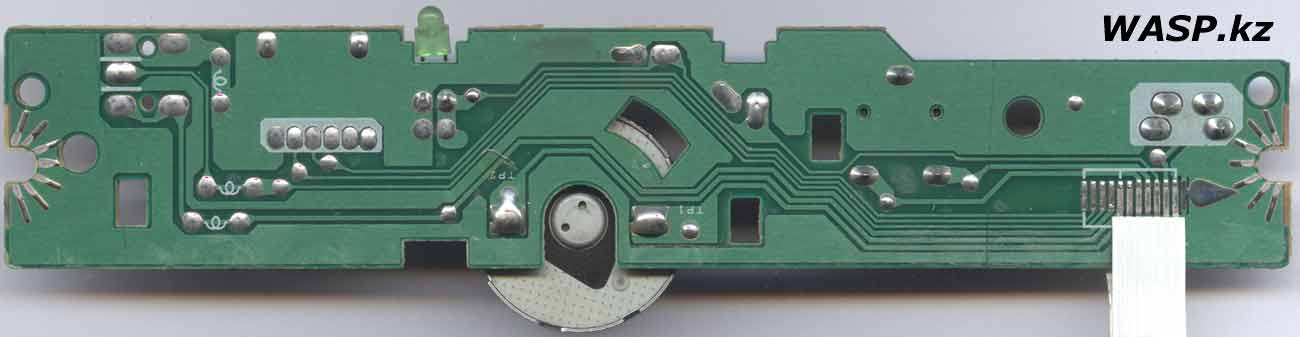

GCR-8483B схема CD-ROM привода

+ Щелкните по рисунку, чтобы увеличить!



На обратной стороне этой платы элементов нет, только дорожки...

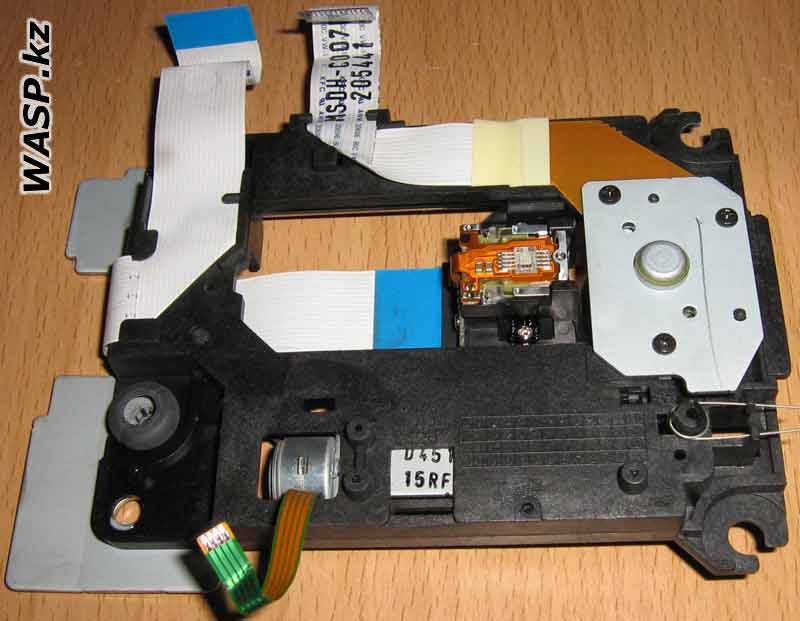

CD-ROM GCR-8483B блок лазерной головки

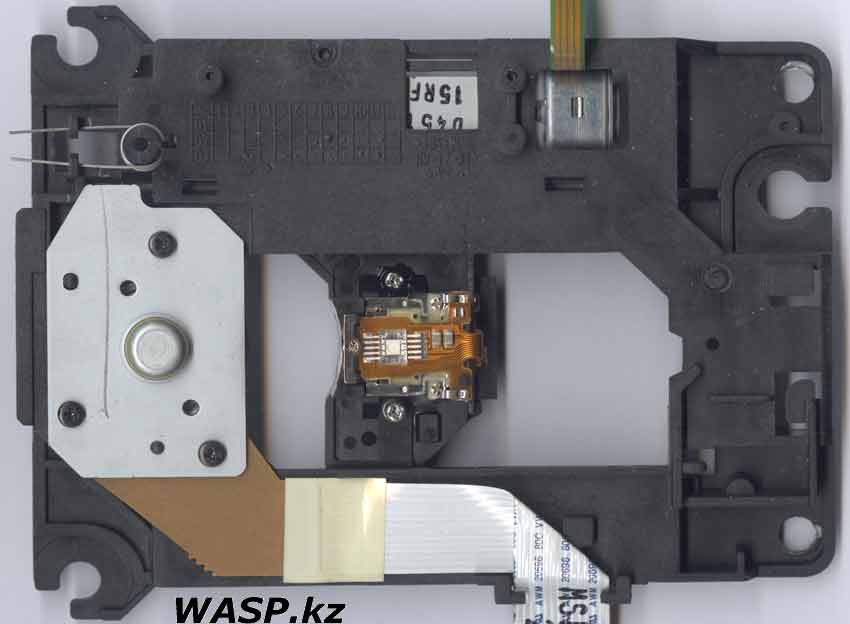

GCR-8483B устройство CD-ROM блок лазера

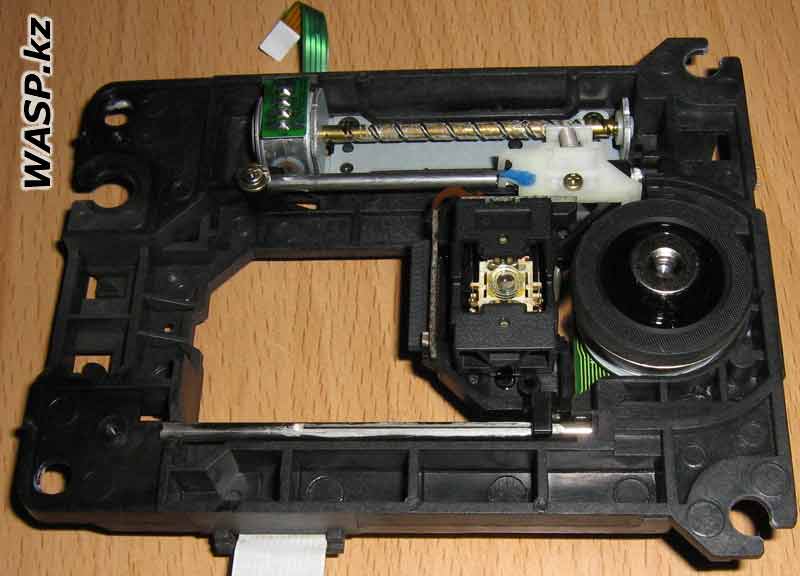

GCR-8483B замена лазера в приводе

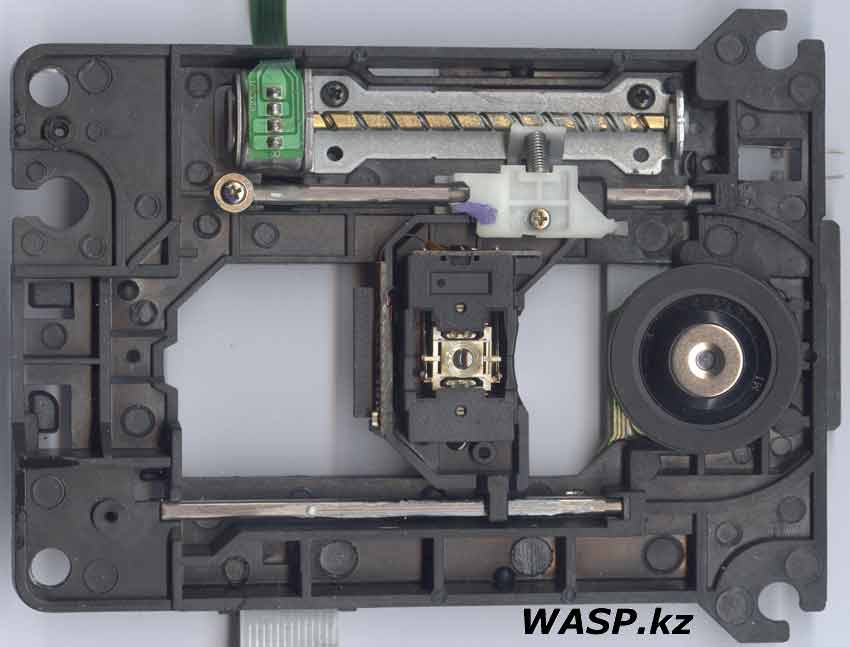

GCR-8483B неисправности в CD-ROM

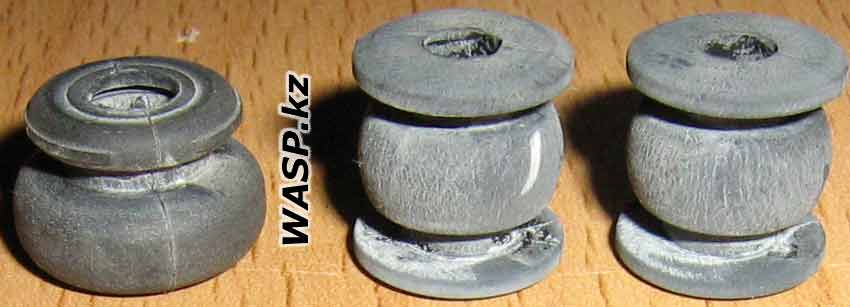

CD-ROM резиновые амортизаторы лазера



Теперь остается блок лазерной головки и шпиндельного двигателя. Все это смонтировано на отдельном пластмассовом корпусе, который "подвешен" на трех резиновых амортизаторах.

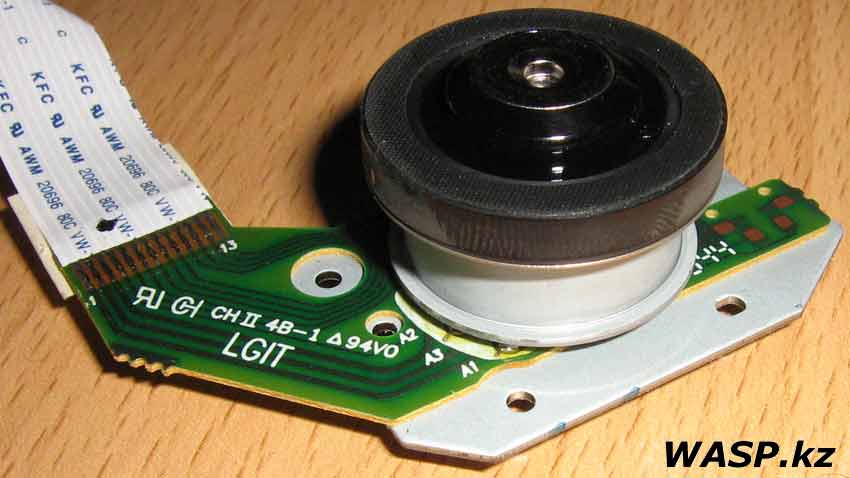

GCR-8483B шпиндельный двигатель в CD-ROM

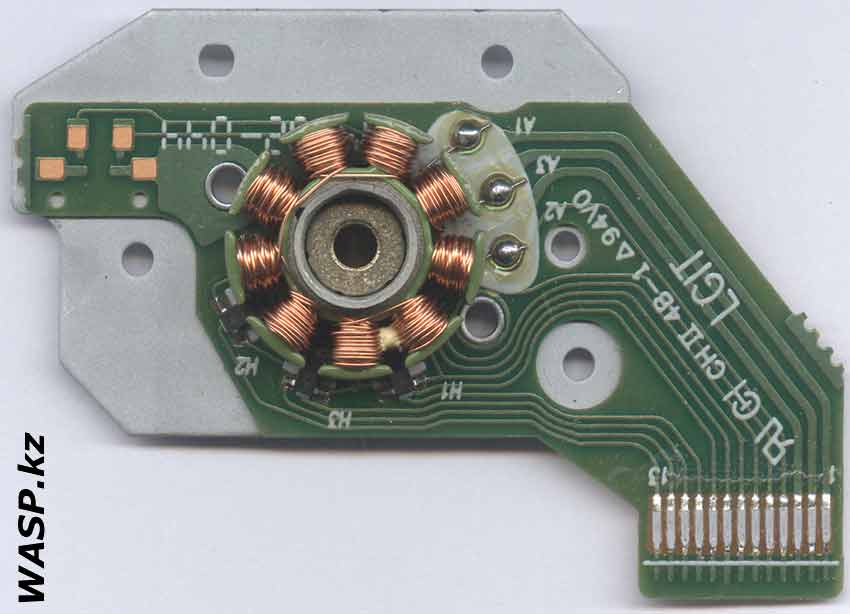

CH II 4B-1 LGIT двигатель в GCR-8483B CD-ROM

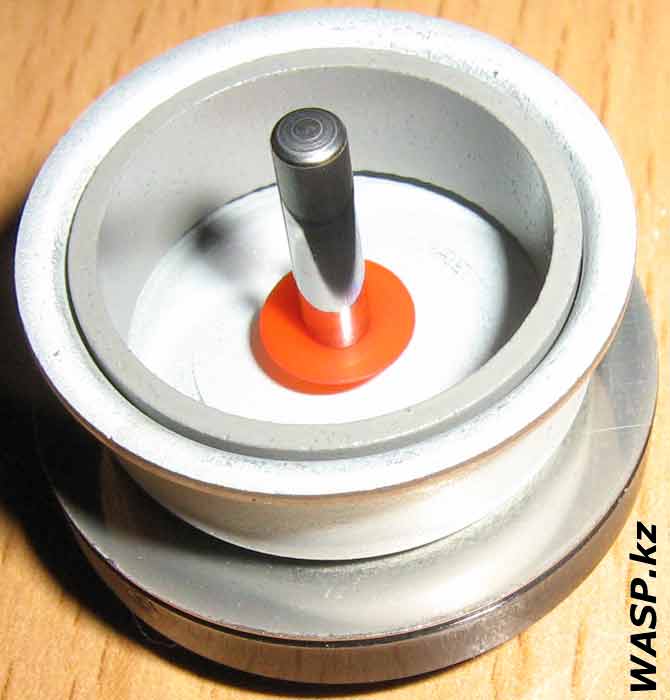

шпиндель двигателя GCR-8483B CD-ROM



Шпиндельный двигатель имеет стальное основание, к которому двумя заклепками прикреплена плата текстолита, на ней маркировка: CH II 4B-1 LGIT. Двигатель стандартный, обыкновенный.

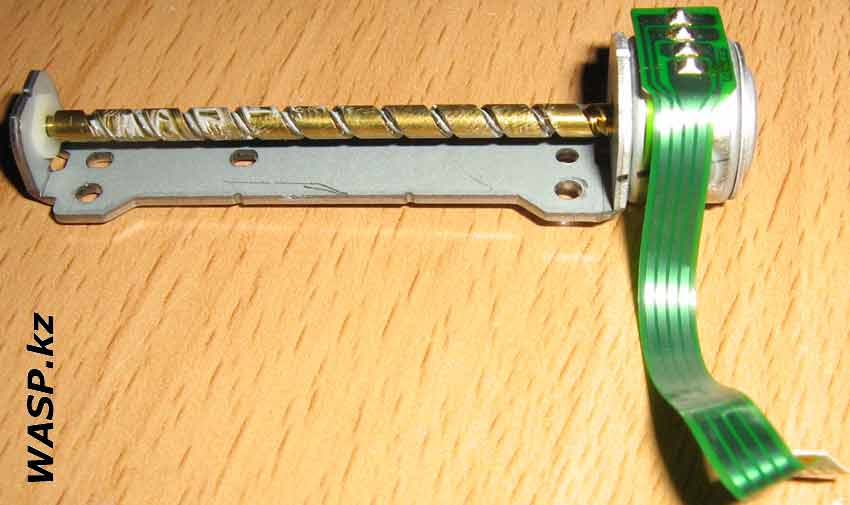

GCR-8483B двигатель для лазера в CD-ROM

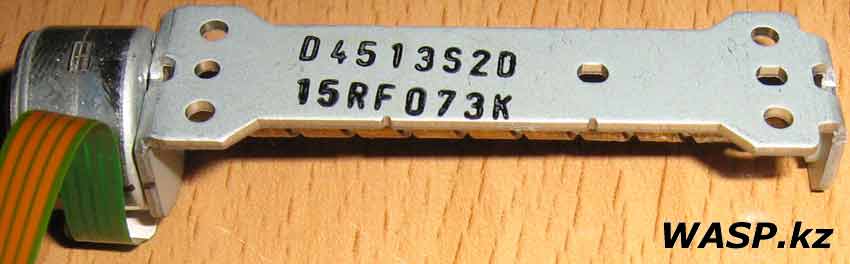

D4513S20 15RF073K двигатель в CD-ROM



Второй электродвигатель шаговый, латунная ось которого представляет собой червячную шестерню - она двигает лазерную головку. На двигателе маркировка: D4513S20 15RF073K. Двигатель соединяется четырехжильным шлейфом к системной плате привода.

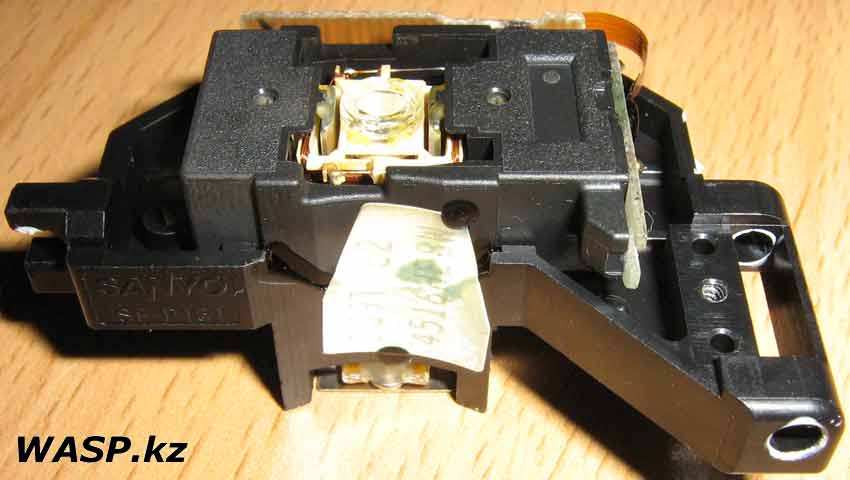

Sanyo SF-P151 лазерная головка CD-ROM

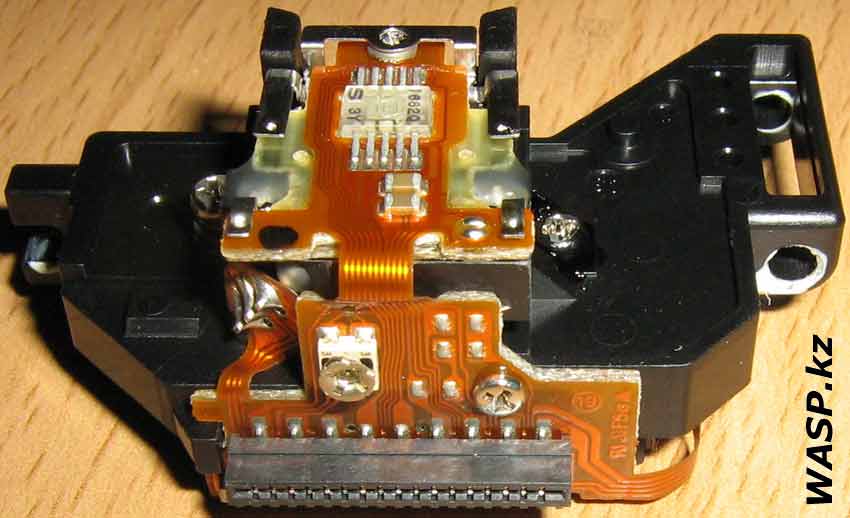

Sanyo SF-P151 головка лазера для CD дисков



Лазерная головка двигается по двум стальным направляющим. В приводе GCR-8483B используется лазерная головка Sanyo SF-P151, еще есть маркировка D39T E2 4516HEBW. Эта головка широко использовалась в разных моделях оптических приводов... простая, дешевая, надежная.



На этом разборка оптического привода GCR-8483B закончена. Привод был обычным, со скоростью считывания 48x. Он отлично читал CD-ROM штамповки, а вот с записями на болванки CD-R было уже несколько хуже, хотя здесь зависело от качества самой болванки и записи. Еще больше проблем было при чтении записей CD-RW...



Этим оптическим приводом комплектовались брэндовые компьютеры Fujitsu Siemens Scenic E600, что говорит о качестве продукции...



Далее - полная копия этого привода CD-ROM LG GCR-8523B, но уже 52х...





Михаил Дмитриенко, Алма-Ата, 2015 г.
