Acorp 694TA REV:1.0 материнская плата, полное описание

Acorp 694TA REV:1.0 материнская плата, полное описание



Из древностей...





Материнская плата на сокете 370 Acorp 694TA - это действительно древность, изготовлена в 2002 году... И интересовать она может таких же - любителей компьютерной археологии. В этой статье я постараюсь отдать дань памяти этому антиквариату, выложу побольше фотографий (как всегда - у меня хранятся оригиналы этих фото большого размера и высокого разрешения, если надо - пишите в комментариях к статье).

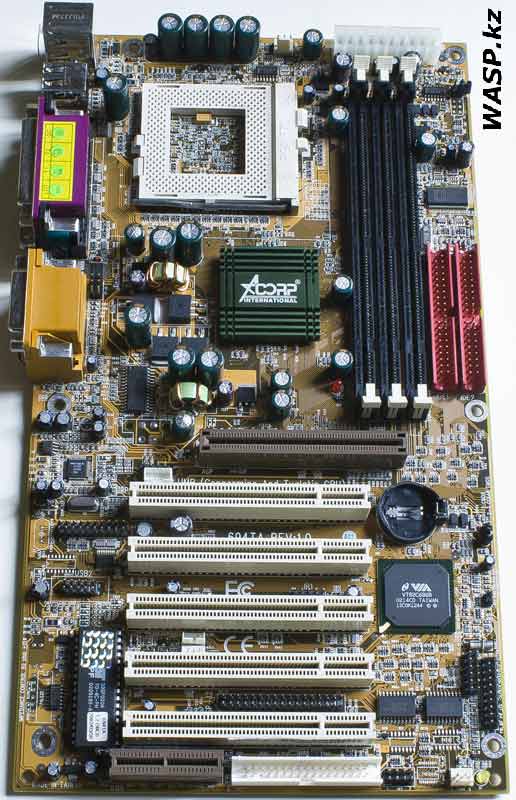

Acorp 694TA REV:1.0 старая материнская плата

Большое изображение на Яндекс Фотках: 1628х2523 - 669 Кб

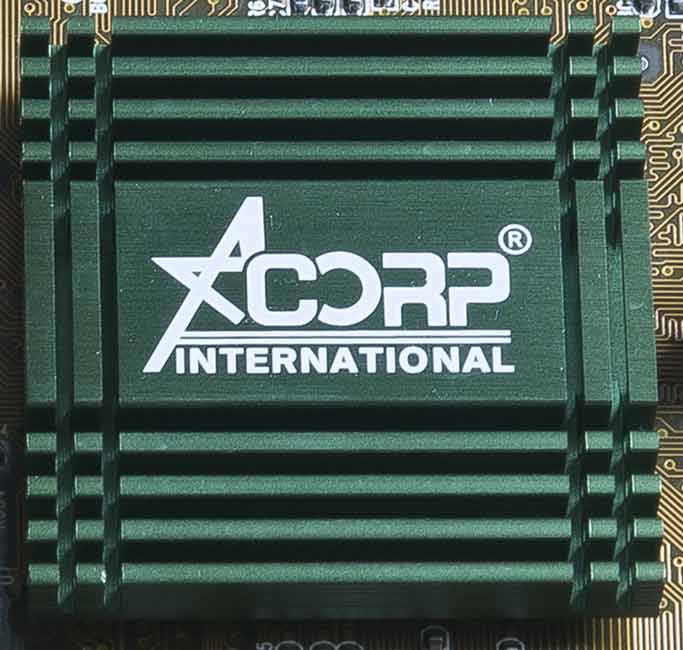

Итак, Acorp 694TA REV:1.0 имеет распространенный в те времена размер - по высоте полный ATX, но по ширине узкая (тогда были широко распространены корпуса под этот формат - высокие и небольшие по глубине). В верхней части расположен процессорный разъем - сокет 370, разъем для подключения вентилятора на процессорном кулере выше. Вправо три слота под память типа SDRAM. Выше их 20 контактный разъем питания материнской платы. Еще правее - два разъема IDE. Ниже сокета 370 мы видим алюминиевый радиатор с логотипом производителя - Acorp, под ним Северный мост системной логики. Радиатор приклеен на какую-то липучку и легко снимается. Рядом цепи питания.

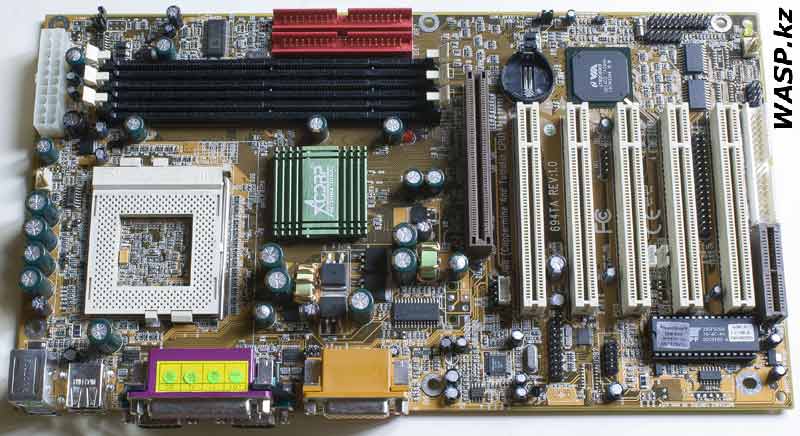

Acorp 694TA REV:1.0 полное описание материнской платы

Большое изображение на Яндекс Фотках: 3603х1965 - 1,02 Мб



Ниже идет ряд разъемов для карт расширений: AGP. пять слотов PCI, в самом низу один AMR и один FDD. Вправо от слотов расположена микросхема Южного моста, над ней место для батарейки, разъемы передней панели и т.д. Влево от слотов - чип аудиокодека и большая микросхема в кроватке - БИОС.

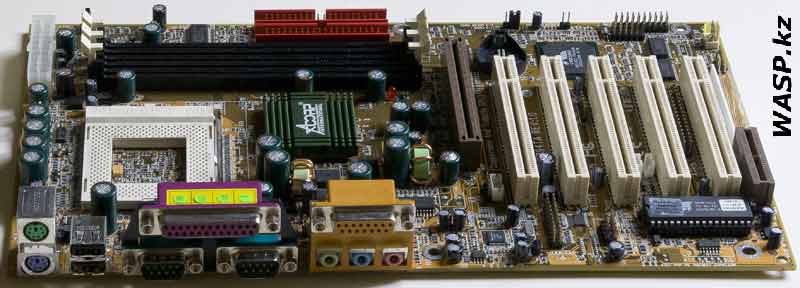

Acorp 694TA REV:1.0 Сокет 370 матплата

Большое изображение на Яндекс Фотках: 3667х1320 - 608 Кб



Внешние разъемы представлены: два разъема PS/2 - для мышки и клавиатуры, два разъема USB, один LPT и два COM порта. Затем идут три аудиоразъема и MIDI-порт. Все это, в общем...

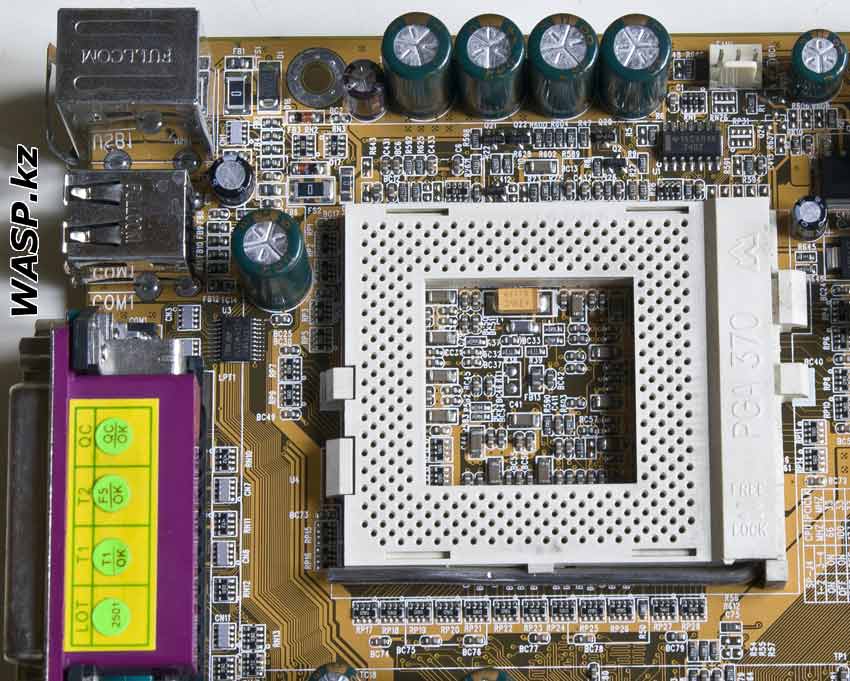

Acorp 694TA Сокет 370 под Coppermine и Tualatin



Acorp материнские платы, олписание и разборка



VIA VT82C694T чипсет VIA Apollo Pro133T



VIA VT82C686B чипсет южного моста

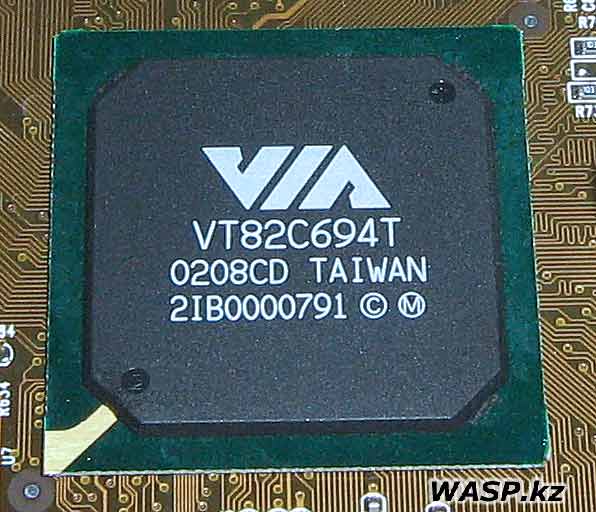

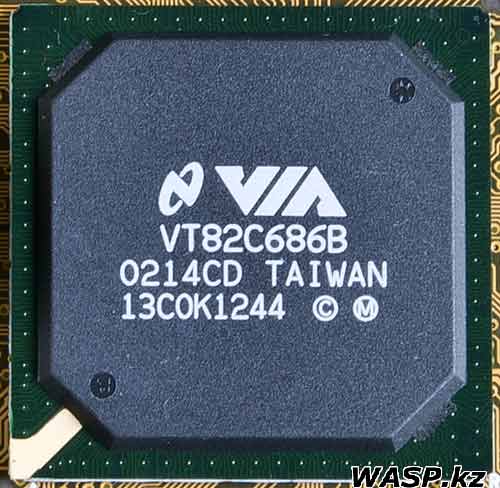

Снимаем алюминиевый радиатор с Северного моста, под ним чип с маркировкой: VIA VT82C694T, на микросхеме, Южного моста такая маркировка: VIA VT82C686B - это чипсет VIA Apollo Pro133T. Модификация чипсета Т отличается от А только поддержкой процессоров Intel Celeron/Pentium III на ядре Tualatin.



Acorp 694TA REV:1.0 маркировка на плате

+ Щелкните по рисунку, чтобы увеличить!

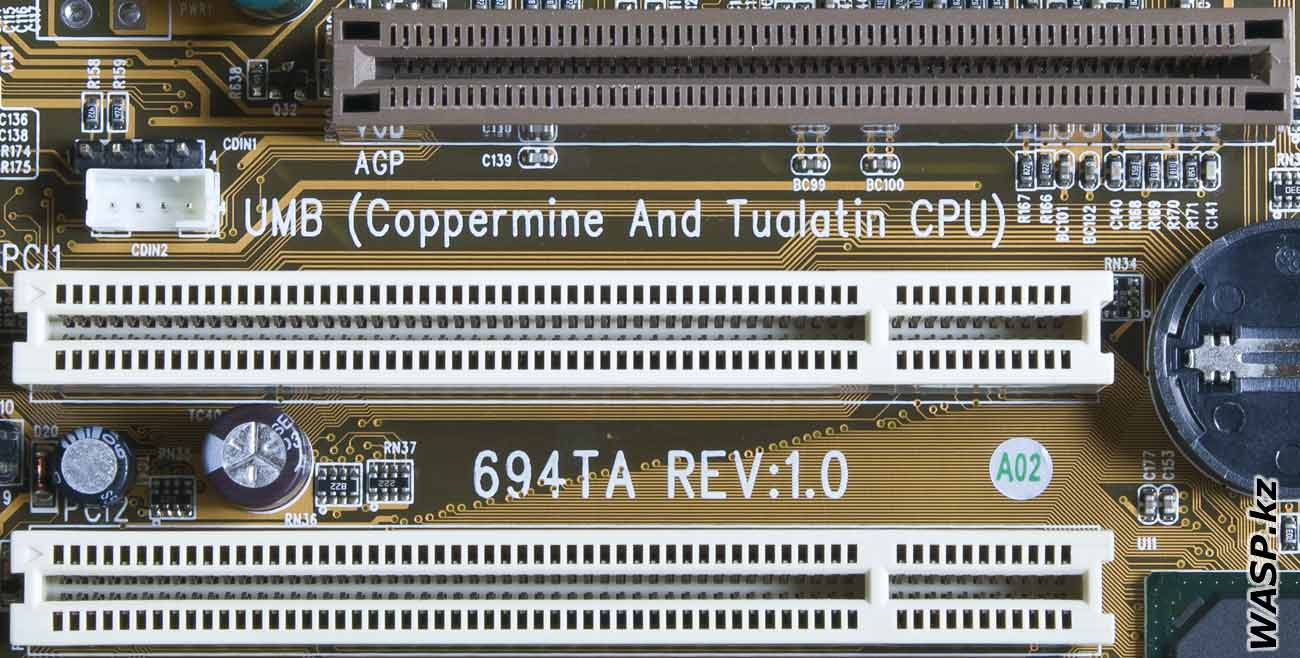

На плате мы видим такие надписи: между слотами AGP и PCI - UMB Coppermine And Tualatin CPU (поддержка типов процессоров). Рядом два разъема, подписанные CDIN1 и CDIN2 они предназначены для подключения оптического привода через кабель - прямое аудиоподключение. Между первым и вторым слотами PCI идет название модели материнской платы и ее ревизия - 694TA REV:1.0



Acorp 694TA REV:1.0 разъем IR на плате

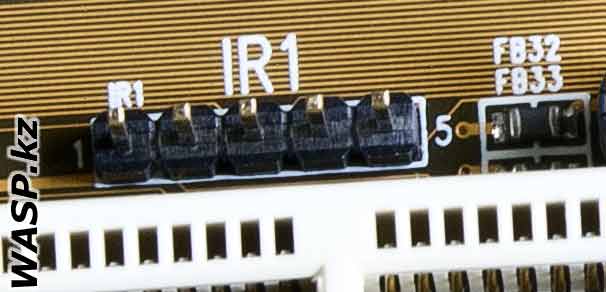

Между вторым и третьим PCI разъемами расположен штырьковый 5 контактный разъем, подписан IR1 - подключение внешнего инфракрасного датчика.



Acorp 694TA REV:1.0 все основные элементы матплаты

+ Щелкните по рисунку, чтобы увеличить!



Между третьим и четвертым PCI разъемами два трехконтактных разъема подписанные как WOM1 и WOL1. Первый Wake-On MODEM, второй это Wake-On-LAN. Между четвертым и пятым PCI находится группа контактов, подписанная SP-J2 и это Smart Panel Function (таких разъемов на плате еще несколько) - это было одной из "фирменных фишек" компании ACORP. В комплект с материнской платой входила (а иногда и нет), специальная 5 дюймовая панель, которая располагалась в отсеке под оптические приводы. На ней были выведены COM и USB порты, аудио разъемы, индикаторы POST-кодов, и еще чего другого - не знаю, у меня этой панели не было.

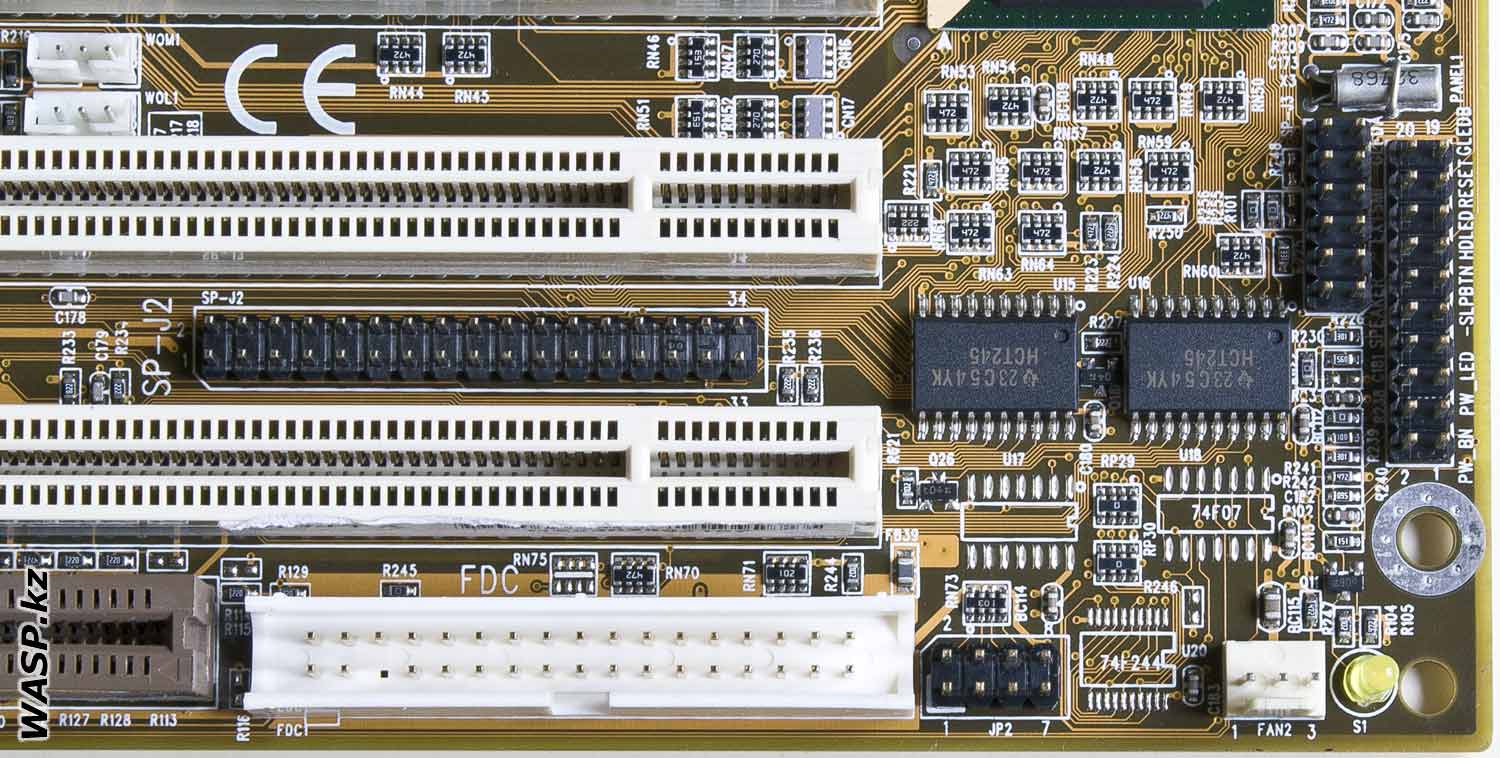

В правом нижнем углу, ниже Южного моста ряд разъемов для подключения элементов передней панели - индикаторов работы, кнопки питания и перезагрузки, спикерфона. Тут же еще одна группа контактов той же Smart Panel Function. Две микросхемы 23C54YK HCT254, даташит на которые не найден. В самом низу один трехконтактный разъем для подключения дополнительного вентилятора и восьми-пиновая группа контактов JP2 - ее назначение неизвестно, в мануале на материнскую плату все подробно описано, а вот насчет них - не сказано ни слова...



Acorp 694TA REV:1.0 разъем FDD и наклейка

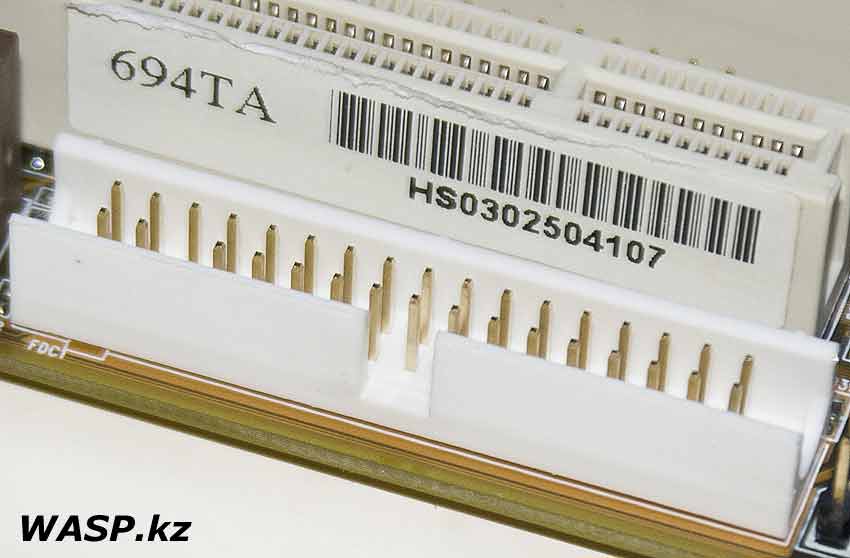

На последнем разъеме PCI, сбоку наклейка со штрих кодом, названием модели и видимо серийным номером изделия...



Возле AMR разъема двухпиновый разъем, если джампер стоит - слот AMR работает, если нет - он отключен.



Acorp 694TA REV:1.0 прошивка БИОС 694TA 1.2 D8CB 2002/03/20



SST MPF 39SF020A 70-4C-PH микросхема BIOS



74HC320 микросхема в Acorp 694TA REV:1.0

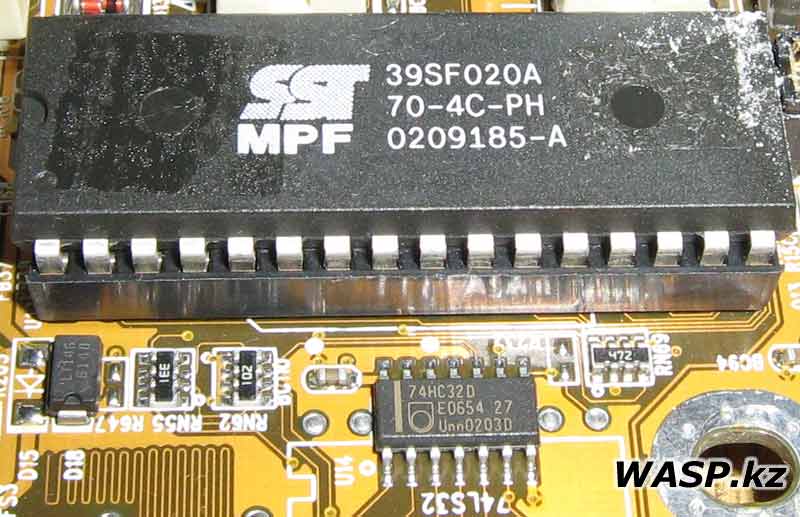

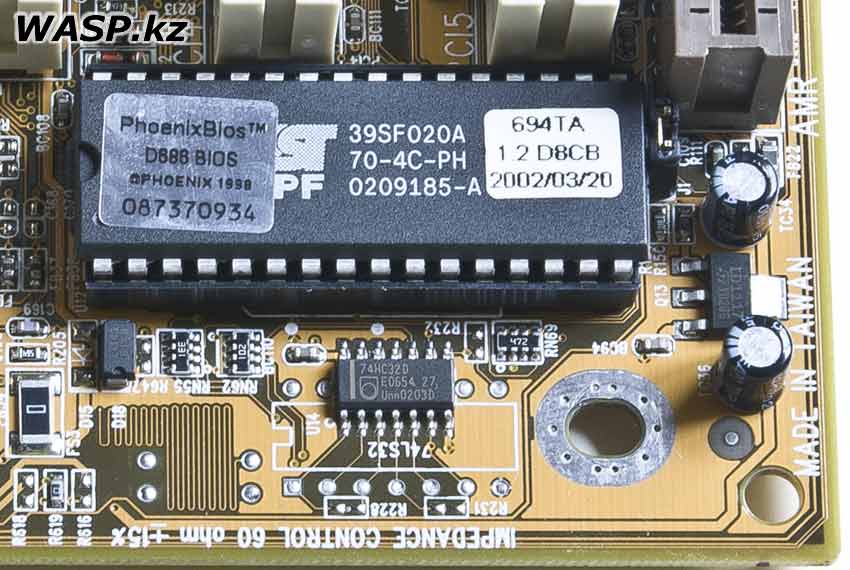

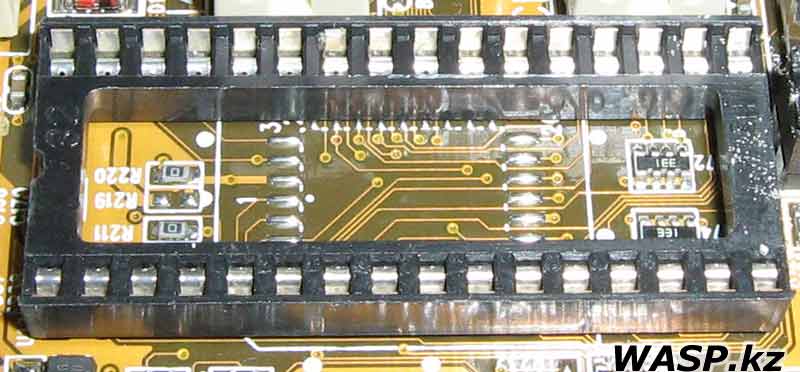

На микросхеме БИОС две наклейки: PhoenixBios D886 и версия прошивки 694TA 1.2 D8CB 2002/03/20. Сама микросхема имеет такую маркировку: SST MPF 39SF020A 70-4C-PH. Сняв эту микросхему, видим под ней место и под более меньший чип БИОСа, но он пустует. Микросхема 74HC320 - Quadruple 2-input Positive-or Gates, по краю матплаты надпись: IMPEDANCE CONTROL 60 ohm ±15%



Acorp 694TA REV:1.0 разъемы Smart Panel Function

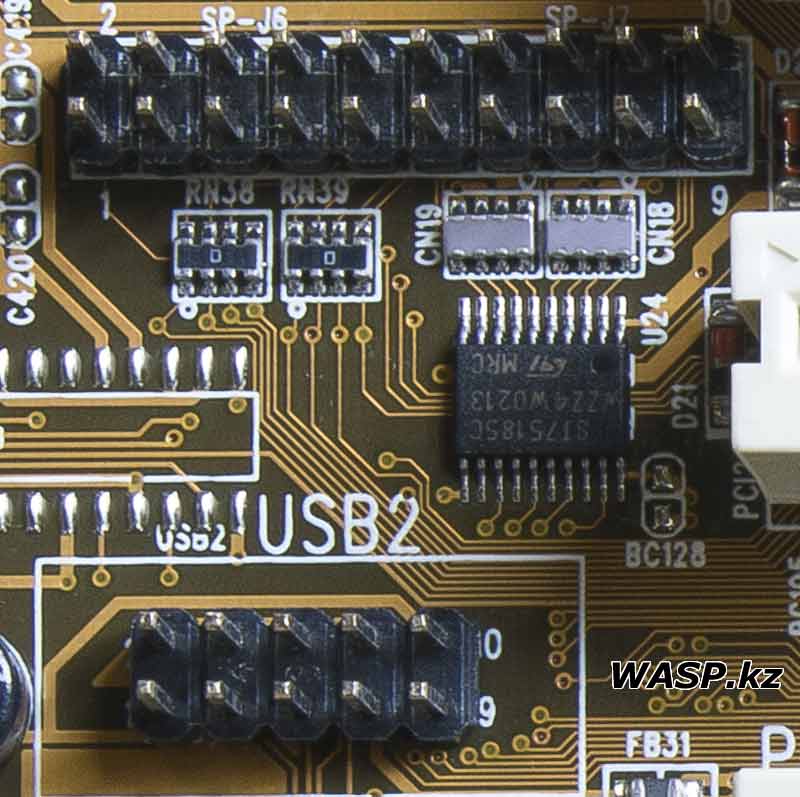

Разъем для двух дополнительных USB портов на внешней панели. Микросхема ST75185C - приемник/передатчик RS-232 или COM порта (таких микросхем две, вторая ближе к верхнему краю матплаты). Еще группа контактов из серии Smart Panel Function...



Avance Logic ALC100P аудиокодек в Acorp 694TA REV:1.0

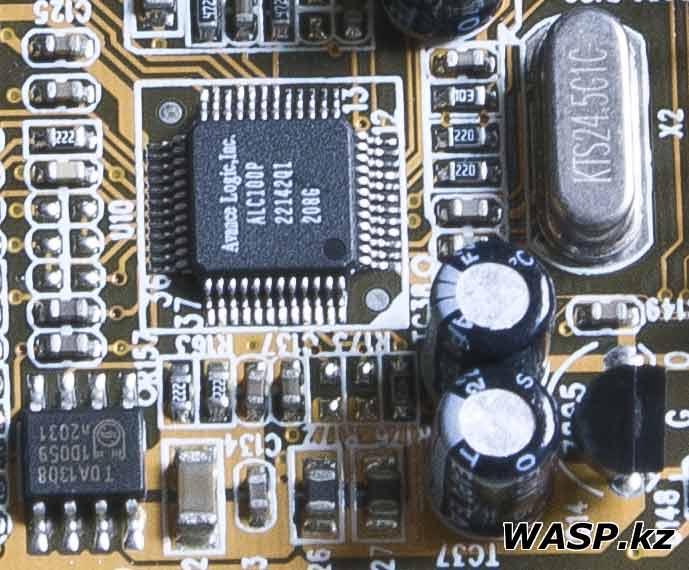

Аудиокодек Avance Logic ALC100P - AC'97 Audio CODEC. Микросхема TDA1308 - маломощный стереоусилитель, достаточный для работы наушников.



ICS UJ160315 94241AF микросхема матплаты



ISL6524CB микросхема, ШИМ-контроллер



19CXRKK 7407 микросхема



60N03S и 60N03L транзисторы MOSFET

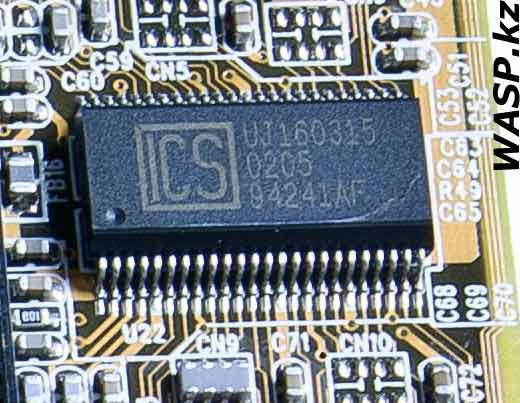

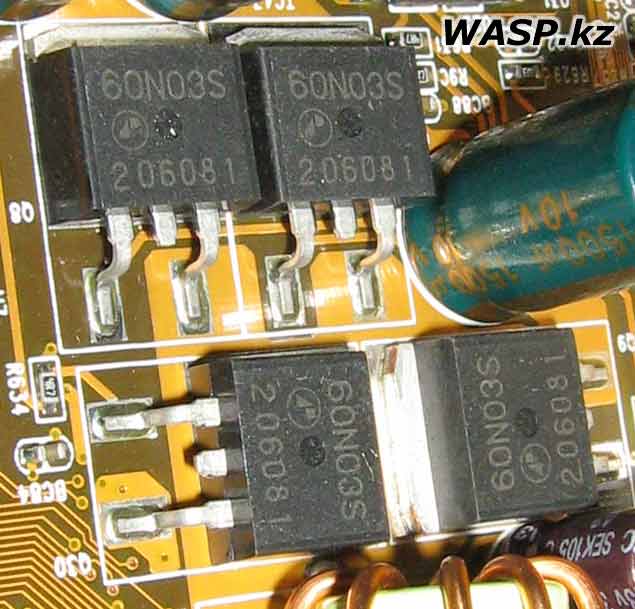

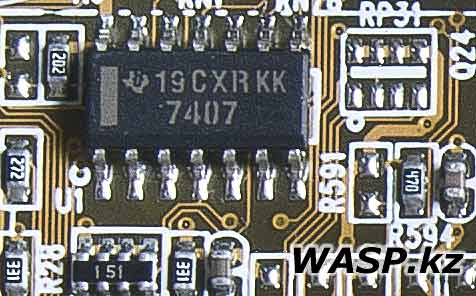

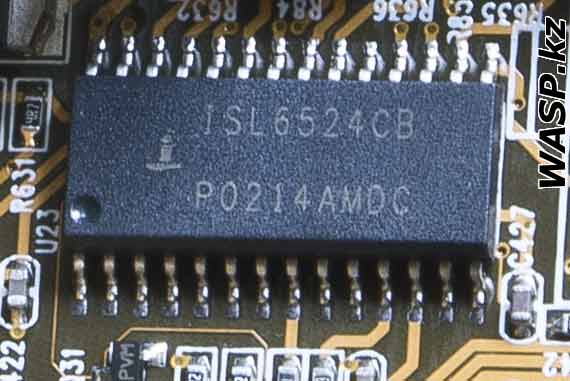

Микросхема ISL6524CB - это ШИМ-контроллер. Рядом МОСФЕТ транзисторы 60N03S и 60N03L... Микросхемы 19CXRKK 7407, 22AC98K... ICS UJ160315 94241AF... и другие.



Acorp 694TA REV:1.0 питание и перемычка частоты CPU



Acorp 694TA REV:1.0 таблица частоты шины CPU

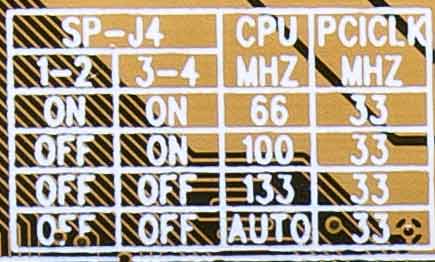

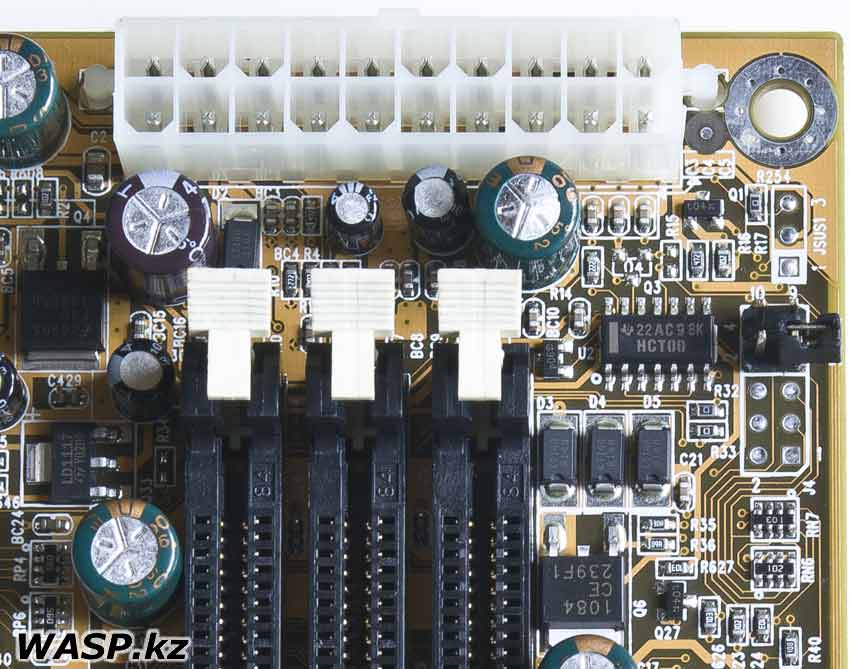

В правом верхнем углу платы, рядом с коннектором питания, группа из четырех контактов - устанавливая или не устанавливая перемычку, можно менять частоту шины процессора - Авто, 66, 100 и 133 МГц. На плате пропечатана соответствующая таблица положений джамперов. На плате имеется два светодиода.

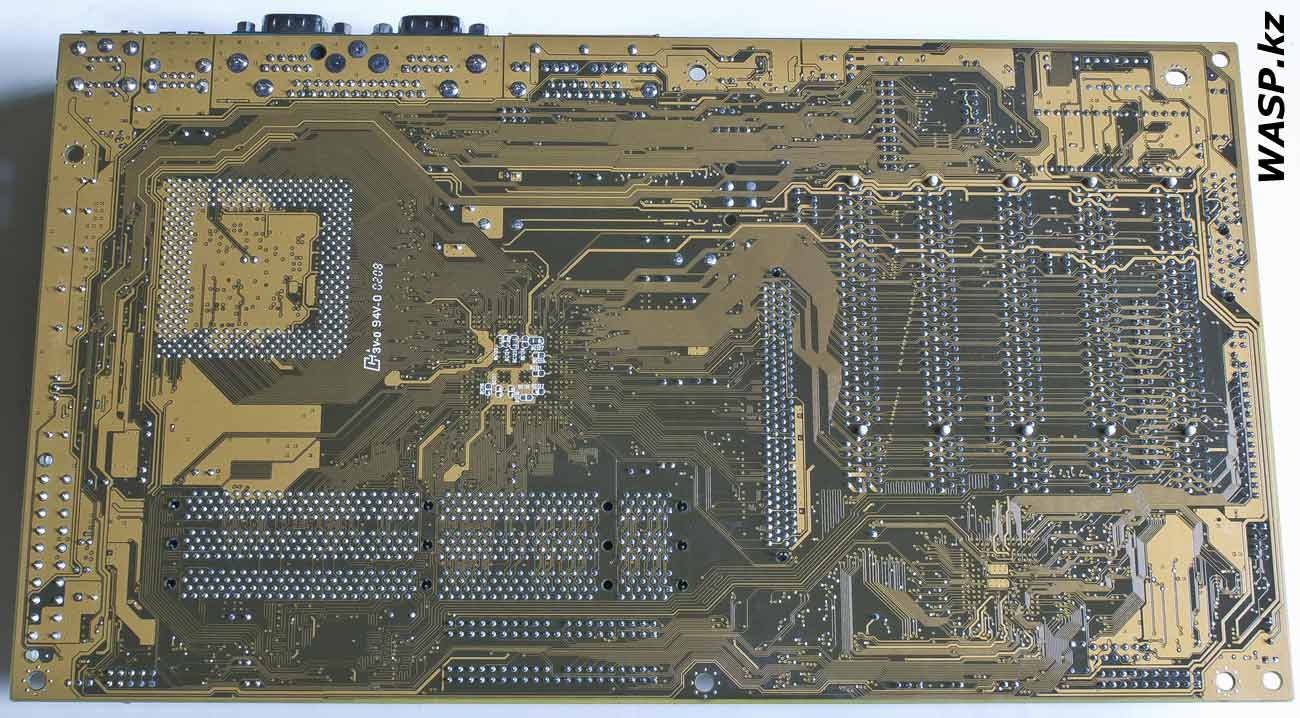

Acorp 694TA REV:1.0 обратная сторона матплаты

+ Щелкните по рисунку, чтобы увеличить!

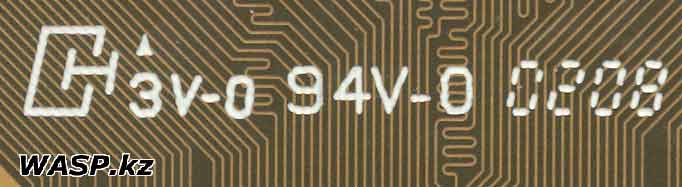

Acorp 694TA REV:1.0 CH 3V-0 94V-0 0208 маркировка



На обратной стороне платы имеется некоторое количество деталей SMD монтажа...



Теперь о характеристиках платы Acorp 694TA REV:1.0



Поддержка процессоров Intel Pentium III, Coppermine, Tualatin, Celeron и VIA C3 на Сокете 370, 500-1200 МГц

Чипсет VIA Apollo Pro133T (северный мост 694T и южный мост 686B)

Системная шина 133 МГц

Память 3 DIMM 100/133 максимальный объем 1,536 Гб

PCI 33 МГц - 5 штук

AGP 4Х

IDE UltraDMA 33/66/100, PIO Mode 4 - 2 разъема

Звук AC 97 2.1

Wake-Up

Wake on LAN

Wake on Modem

Wake on Alarm

Suspend-to-RAM

Форм-фактор ATX 170х305 мм



На сайте изготовителя (ссылка внизу статьи), есть краткое описание этой материнской платы, для скачивания доступно Руководство пользователя, одна прошивка BIOS, драйвера... под Win98SE/ME/2k/XP, последняя дата обновления - 2003 год.



В целом, материнская плата Acorp 694TA REV:1.0 производит неплохое впечатление, хотя понятно, что она относилась к недорогим, массовым продуктам. Судя по отрывочным данным, которые сохранились в интернете, у этой материнской платы были некоторые проблемы с новыми (на тот момент) процессорами... Так же отмечались более чем скромные разгонные возможности платы.

На этом чипсете выпускалось огромное количество различных материнских плат, у меня самого на одном из первых моих ПК была матплата на нем же, но производитель был Iwill... Все они были бюджетные, уже тогда VIA выпуская свои микросхемы системной логики держала под прицелом именно этот сектор рынка.



* Страница на сайте изготовителя с этой материнской платой





Михаил Дмитриенко, Алма-Ата, 2015 г.
