Xin Hai XH-300 блок питания, разборка

Xin Hai XH-300 блок питания, разборка





Сегодня я опишу и полностью разберу очередной компьютерный блок питания Xin Hai XH-300. Он достаточно старый, изготовлен в июне 2002 года... Блок питания исключительно китайского происхождения... Как бы там не было, приступим.



Xin Hai XH-300 китайский блок питания



EMC CH0035200-99 блок питания XinHai XH-300

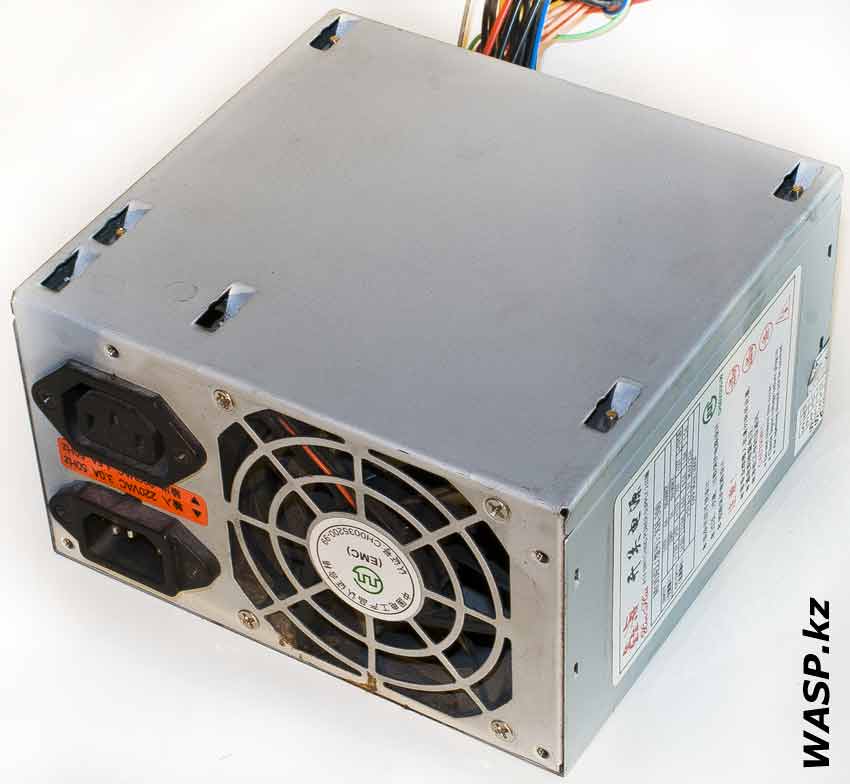

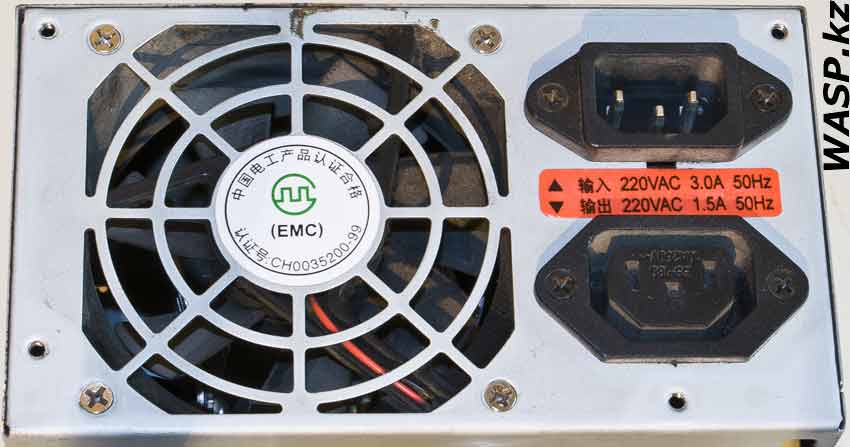

Внешне Xin Hai XH-300 (или XinHai), стандартный для своего времени: внешняя сторона - 80 мм вентилятор за выштампованной решеткой, два электрических разъема. На решетке вентилятора по центру наклейка с иероглифами, но есть и понятные надписи (EMC) CH0035200-99. Между разъемами красная наклейка, она дает данные по предохранителю в БП...



Xin Hai XH-300 компьютерный БП

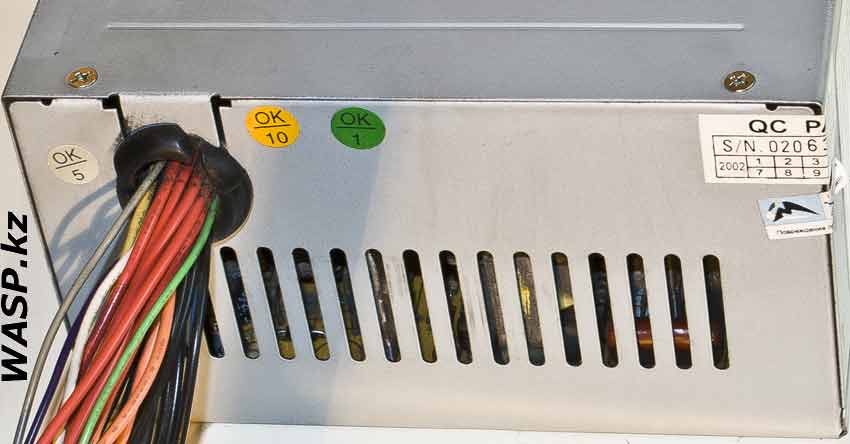

На задней стороне наклейки свидетельствующие, что тесты пройдены и БП соответствует нормам. Ряд вентиляционных отверстий. Жгут выходных проводов защищен от кромок корпуса пластмассовой вставкой. Угол корпуса БП имеет гарантийные наклейки - производителя и продавца.



Xin Hai XH-300 этикетка 300 Вт БП

+ Щелкните по рисунку, чтобы увеличить!

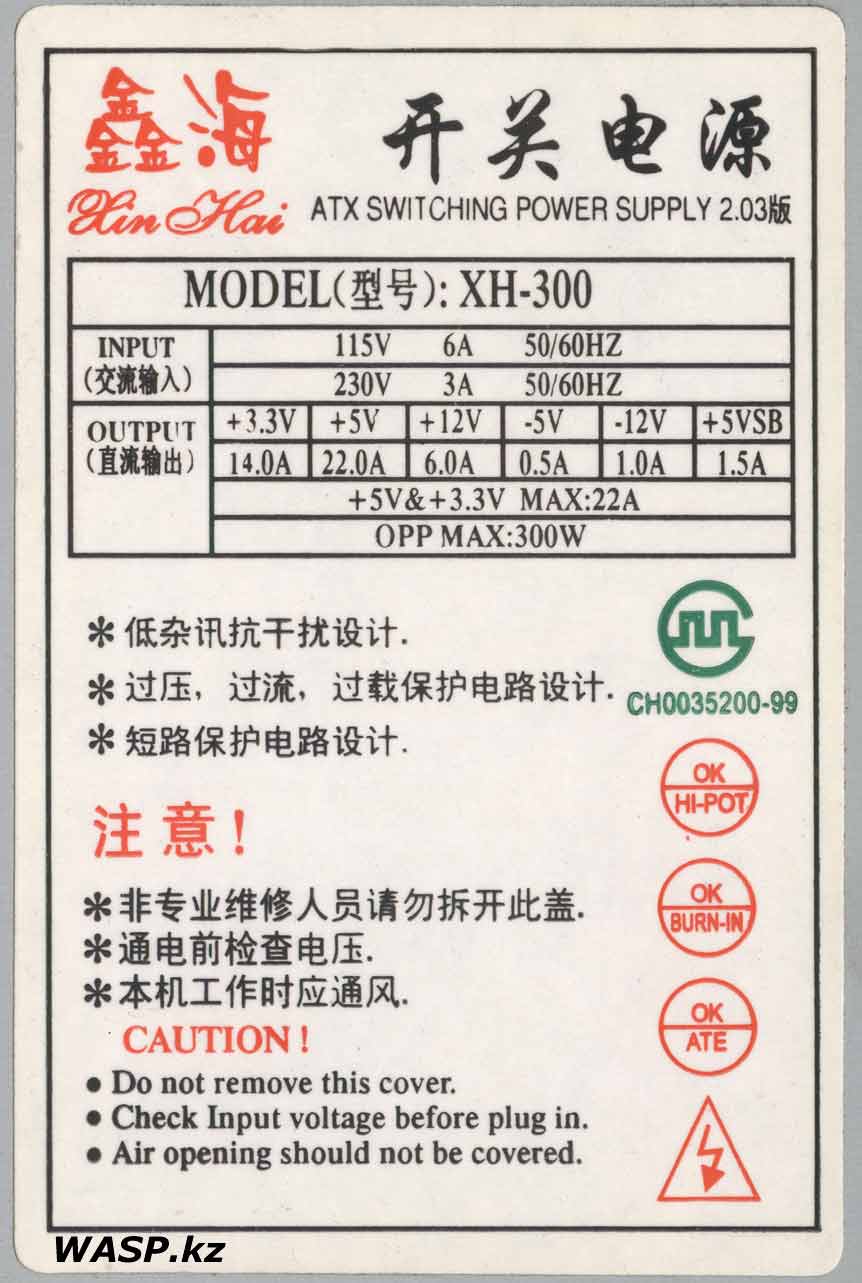

Сбоку корпуса на обычном месте основная этикетка блока питания, на ней мы видим половину надписей иероглифами. Остальное дает нам такую информацию: логотип производителя Xin Hai, затем название изделия и его спецификация - ATX Switching Power Supply 2.03. Название модели XH-300. Затем идет таблица входных и выходных напряжений. Здесь указано два типа сети - 115 и 220 вольт, в реальности на БП сохранено только второе, остальное в целях экономии отсутствует. Выходные напряжения:



+3.3V = 14.0A

+5V = 22.0A

+12V = 6.0A

-5V = 0.5A

-12V = 1.0A

+5VSB = 1.5A

+5V & +3.3V = MAX 22A

Общая слагаемая мощность = MAX 300W



Далее на этикетке указаны значки пройденных тестов: HI-POT, BURN-IN, ATE... Предупреждения о высоком напряжении и т.д.



Взвешиваем блок питания, он весит ровно 935 грамм.



Xin Hai XH-300 провода и разъемы

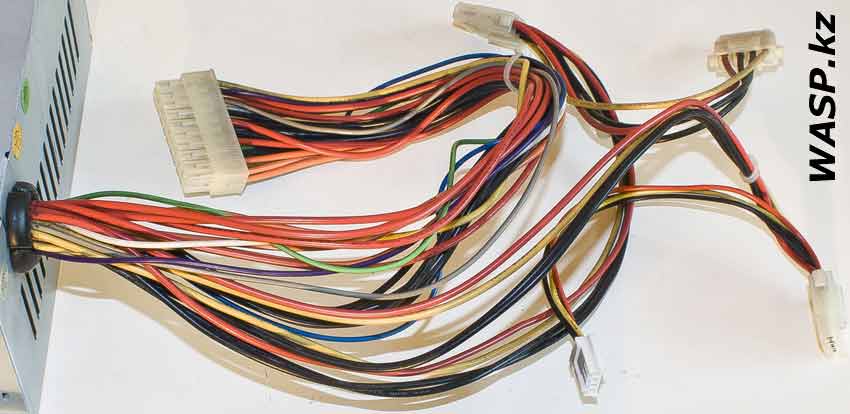

Теперь рассмотрим имеющиеся выходные разъемы и провода к ним. Здесь все крайне бюджетное и бедно, даже для 2002 года... Провода и разъемы (указана длина проводов вместе с разъемами):



20 контактный питания материнской платы - 350 мм

2 разъема типа Molex - 350 + 165 мм

1 разъем Molex + 1 разъем питания FDD - 340 + 165 мм.

Толщина проводов, максимальная - 18AWG



С внешними данными разобрались, приступаем к разборке. Это стандартная процедура - выкручиваем четыре винта и снимаем верхнюю крышку. Тут же измеряем стенки корпуса - сталь толщиной 0,5 мм.



Xin Hai XH-300 разбираем блок питания

+ Щелкните по рисунку, чтобы увеличить!

XinHai XH-300 поиск неисправности в БП

+ Щелкните по рисунку, чтобы увеличить!

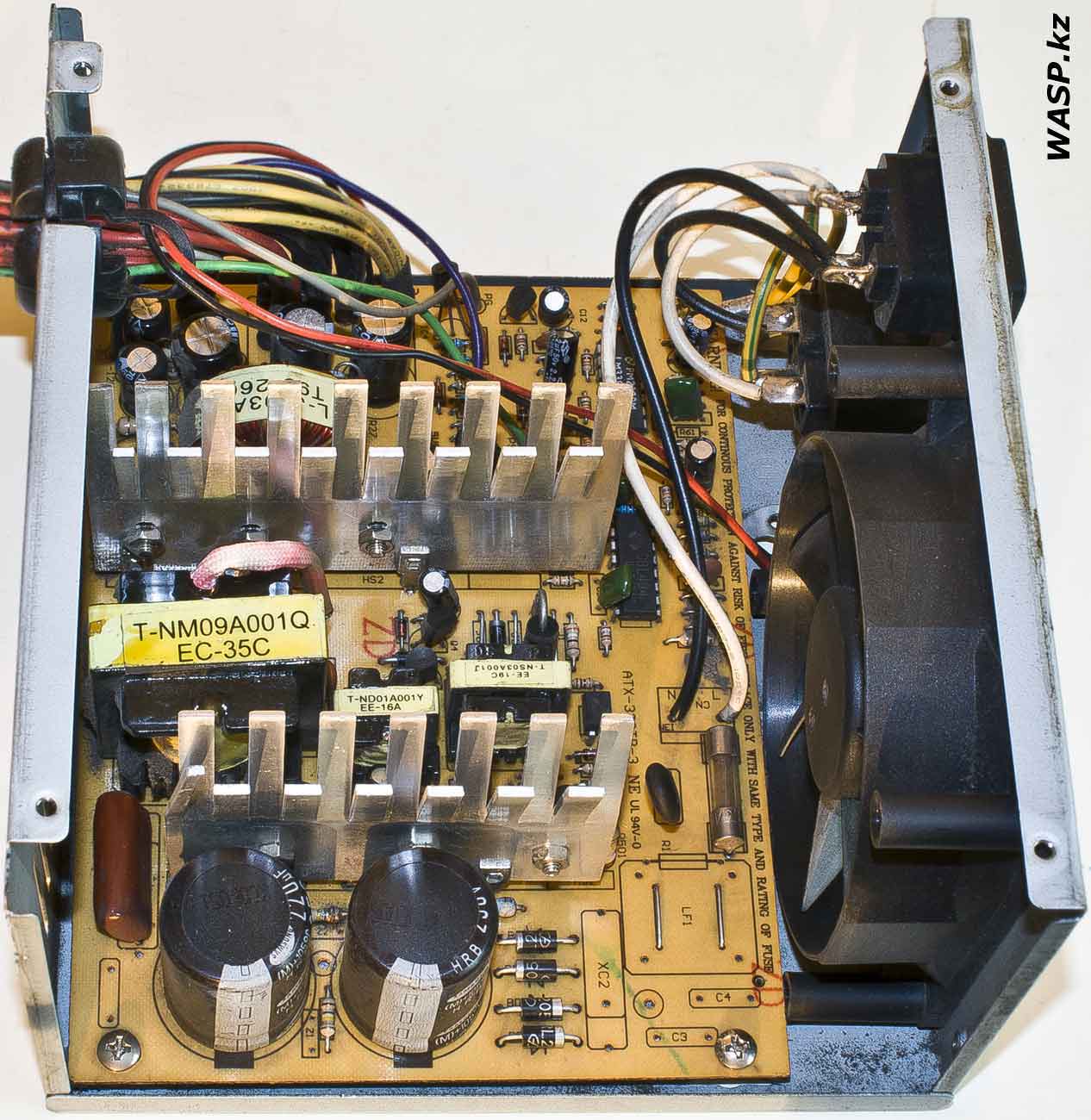

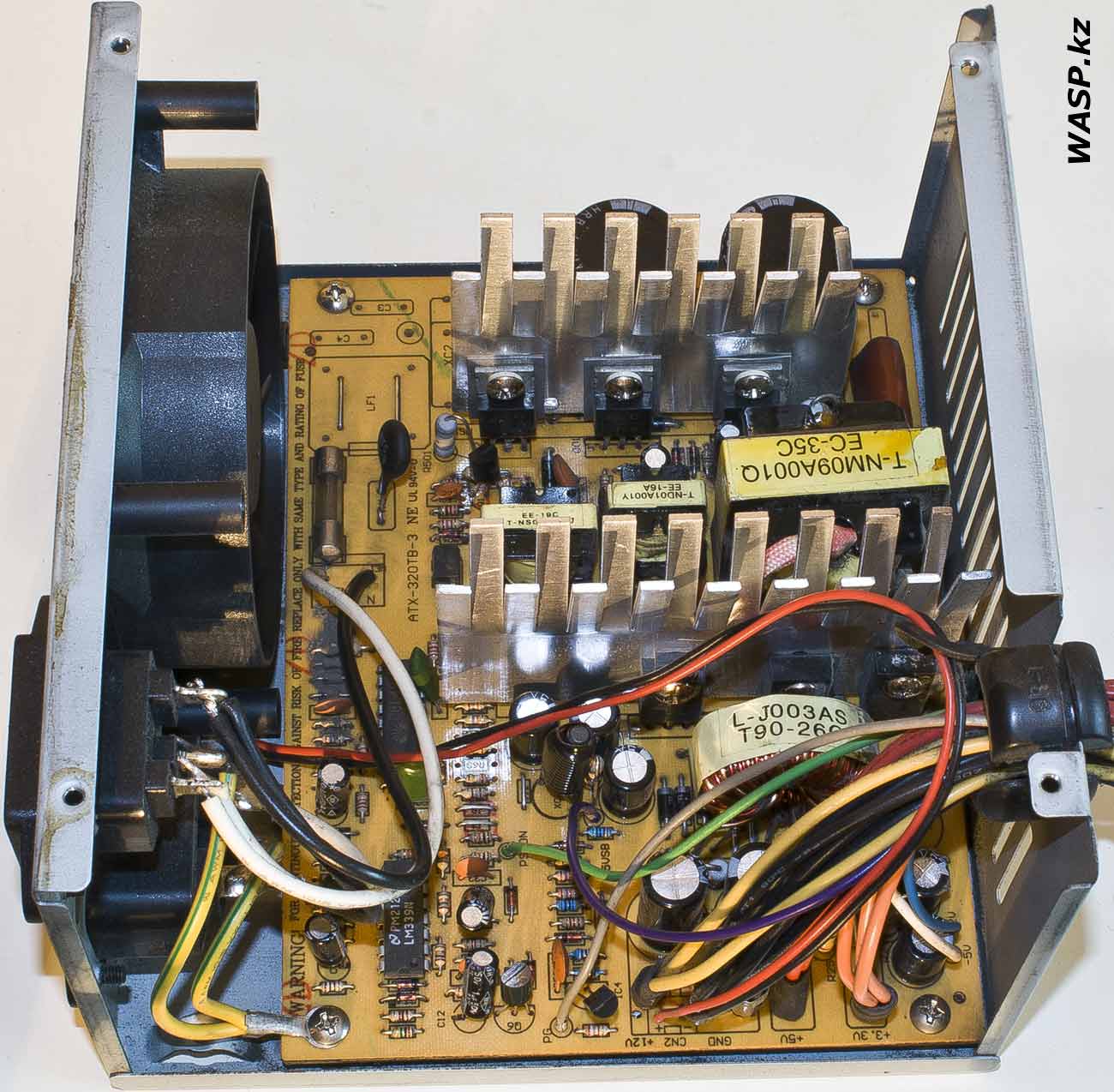

Внутри видим блок питания бюджетного типа, стандартной схемотехники начала 2000-х годов, с признаками удешевления себестоимости.

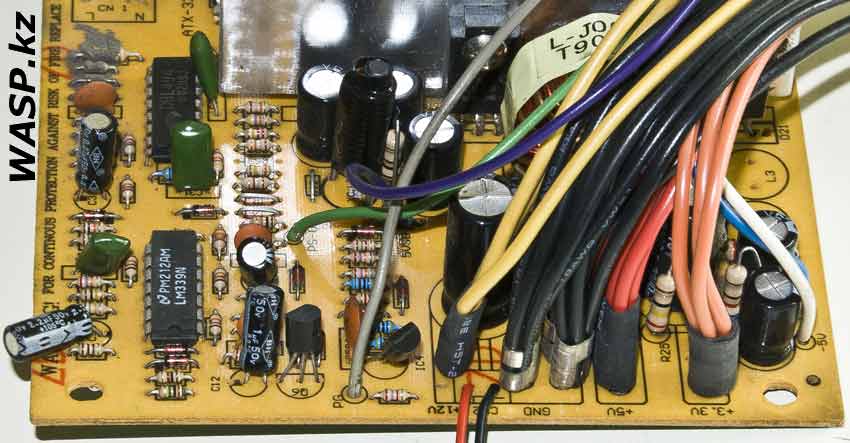

Избавляемся от второй половинки корпуса, откусываем провода (надо заметить, что выходные провода по основным линиям впаяны в плату с помощью наконечников, которые сами закрыты термоусадочными трубками). Чистим плату и рассматриваем ее со всех сторон.



Xin Hai XH-300 входные конденсаторы и диоды



Xin Hai XH-300 ремонт блока питания, Китай



ATX-320TB-3 NE UL 94V-0 блок питания Xin Hai XH-300

+ Щелкните по рисунку, чтобы увеличить!



Xin Hai XH-300 блок питания для компьютера

+ Щелкните по рисунку, чтобы увеличить!

Xin Hai XH-300 доработка БП компьютерного

+ Щелкните по рисунку, чтобы увеличить!

PC-B32 0204002 БП XinHai XH-300

+ Щелкните по рисунку, чтобы увеличить!

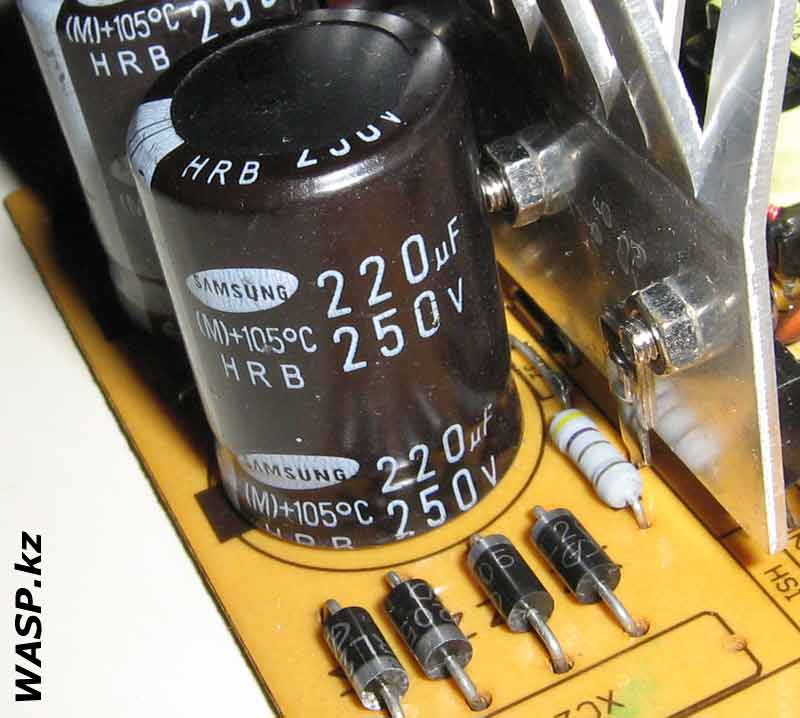

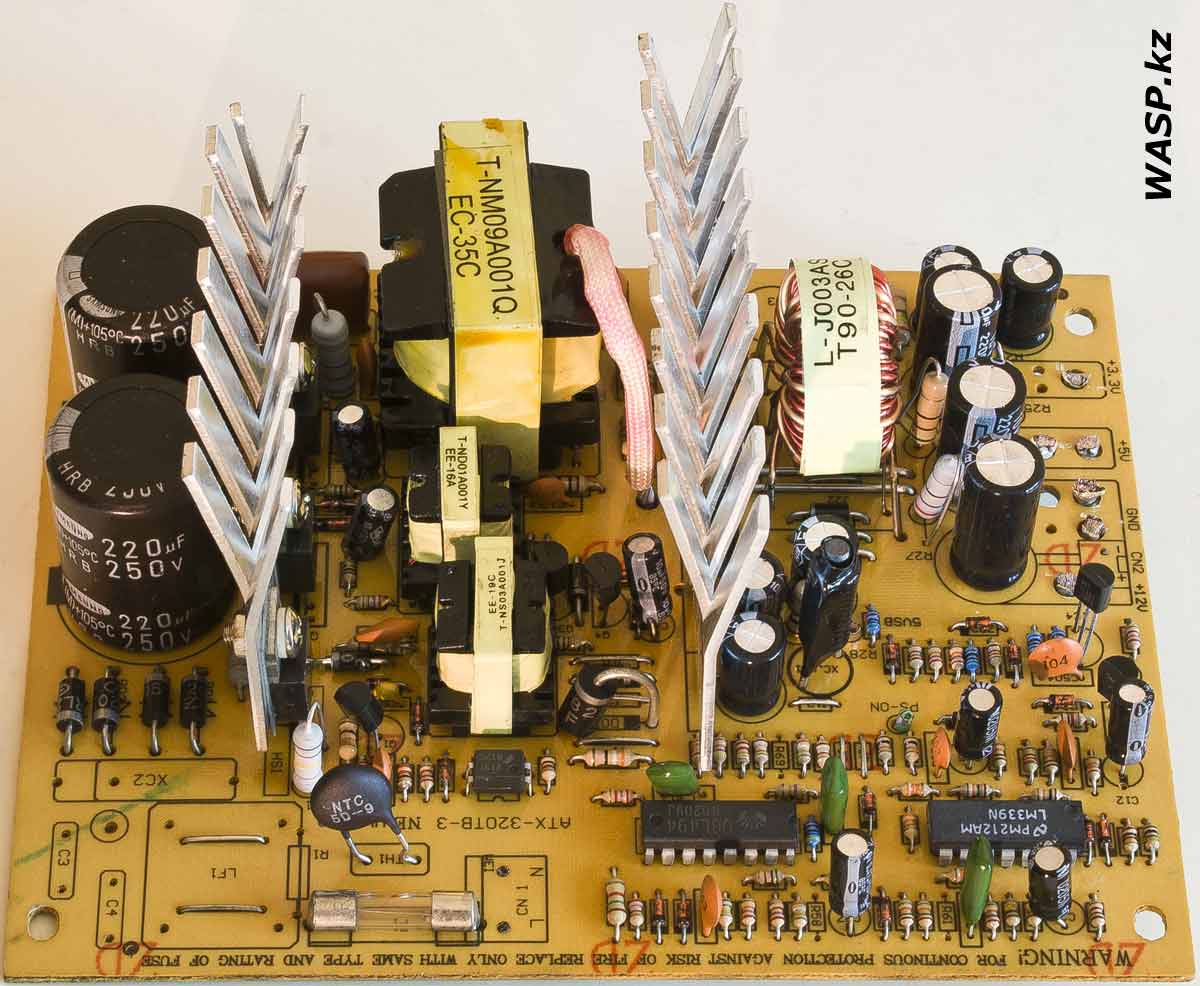

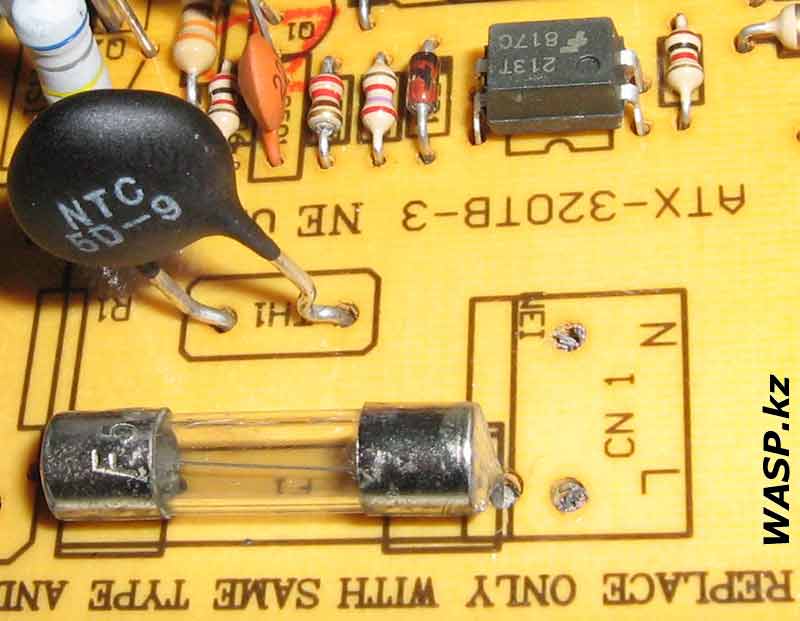

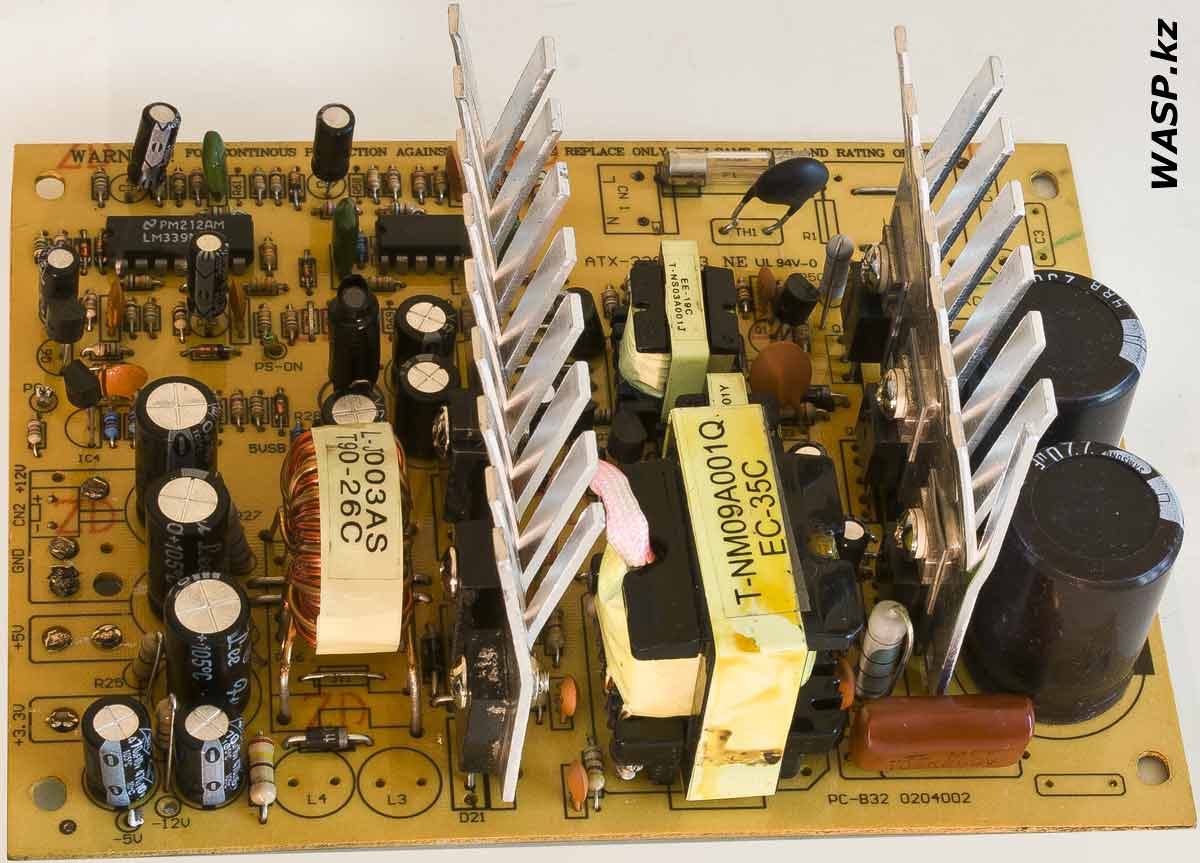

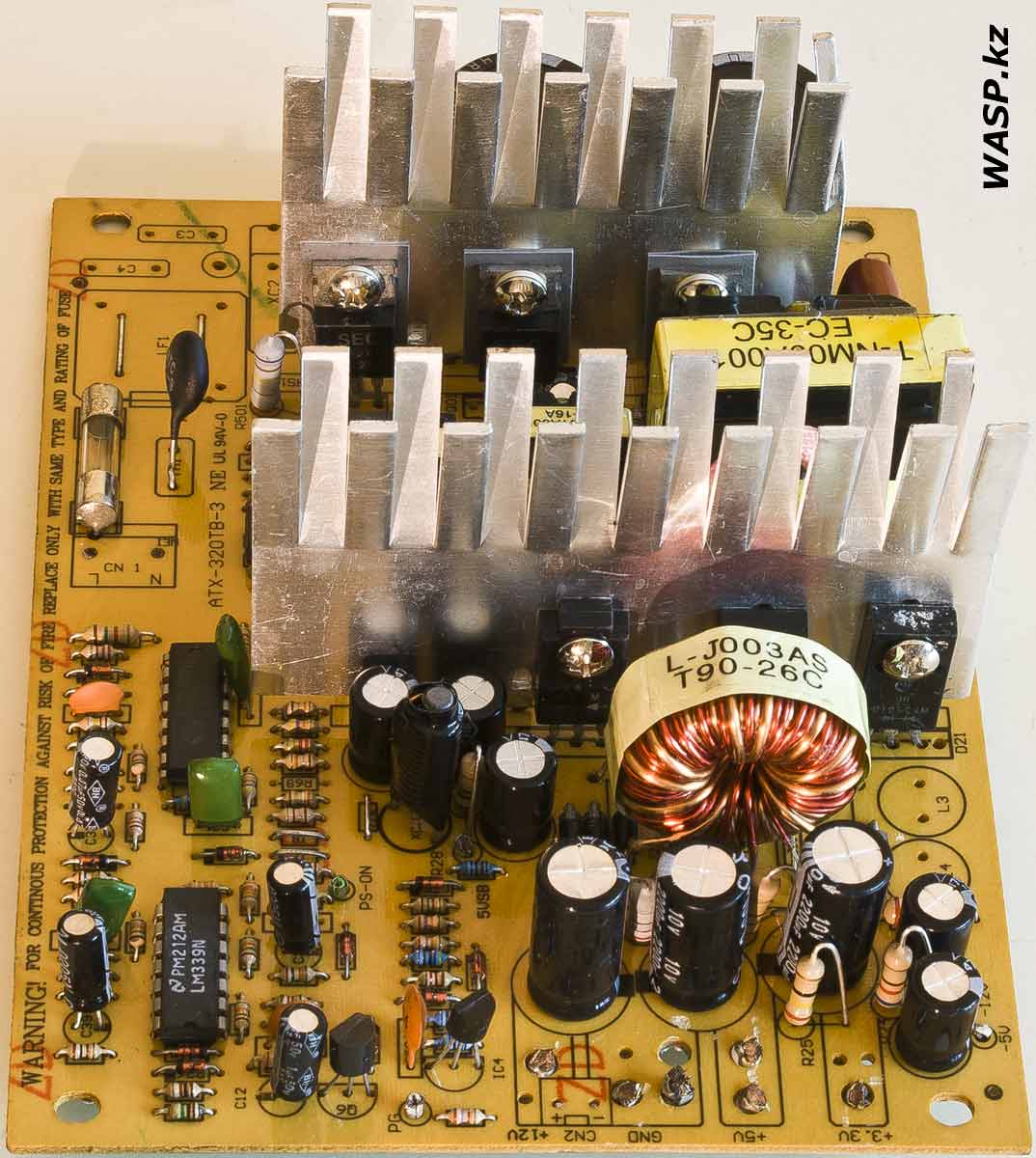

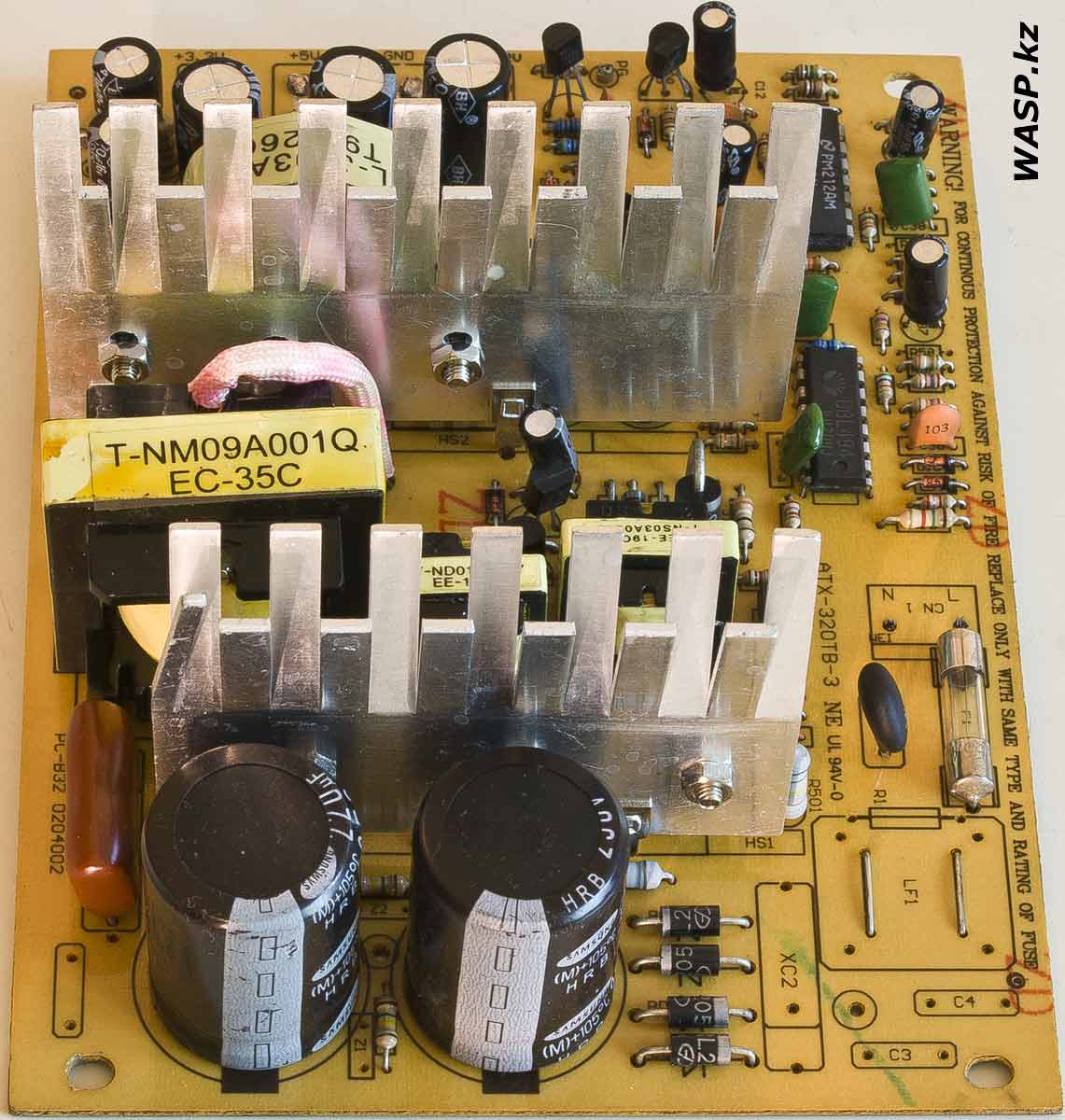

Плата промаркирована так: ATX-320TB-3 NE UL 94V-0. В другом месте: PC-B32 0204002. На плате красным цветом разбросана маркировка ZD. Провода от сети 220 вольт с разъема просто впаяны в плату, здесь сразу же идет предохранитель - вставка плавка в стеклянном корпусе и терморезистор NTC 5D-9. Затем пустующие места - под входной фильтр. Далее - диодный мост из четырех "мелких" диодов RL205. Два электролитических конденсатора 220 мкФ на 250 вольт, производства Samsung, рассчитанных на работу при температуре до 105ºС. Два алюминиевых радиатора Y-профиля, размерами: первый - 67х50 мм, второй 83х50 мм, толщина у каждого 1,5 мм.



E13007 и C5027-B транзисторы в Xin Hai XH-300



D10SC4M и 28 B92M-02 диоды Шоттки в XinHai XH-300W

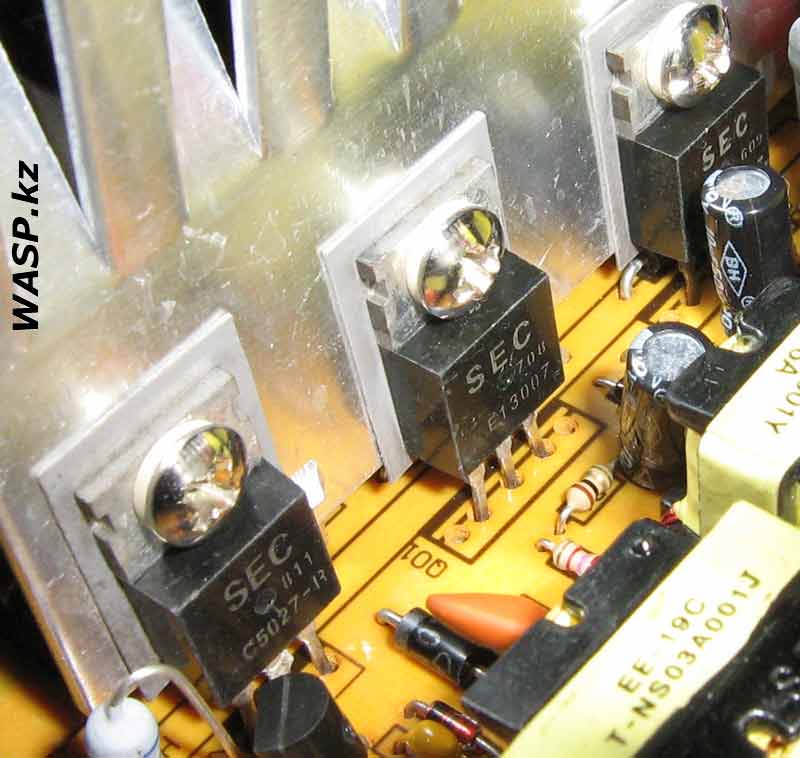

На первом радиаторе два высоковольтных транзистора E13007 и один C5027-B, все производства SEC. На втором радиаторе три выпрямительных диода Шоттки - две штуки D10SC4M и один 28 B92M-02.



T-NM09A001Q EC-35C трансформатор в Xin Hai XH-300



XinHai XH-300 не работает блок питания

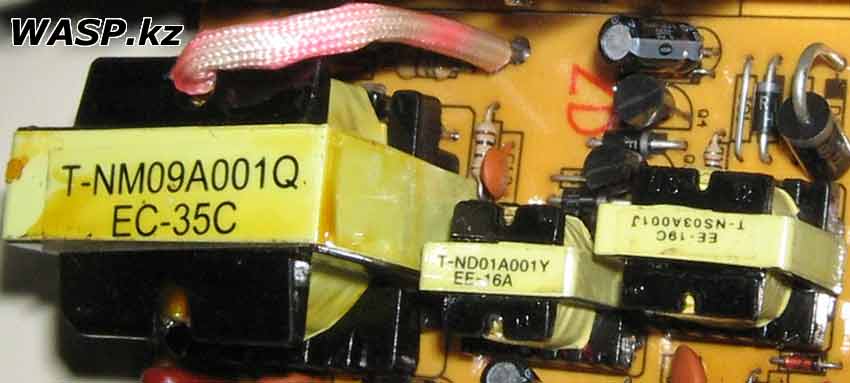

Между радиаторами три трансформатора, они имеют такие маркировки: T-NM09A001Q EC-35C, T-ND01A001Y EE-16A, T-NS03A001J EE-19C. Тут же оптопара 817C.



DBL494 и LM339N в БП Xin Hai XH-300

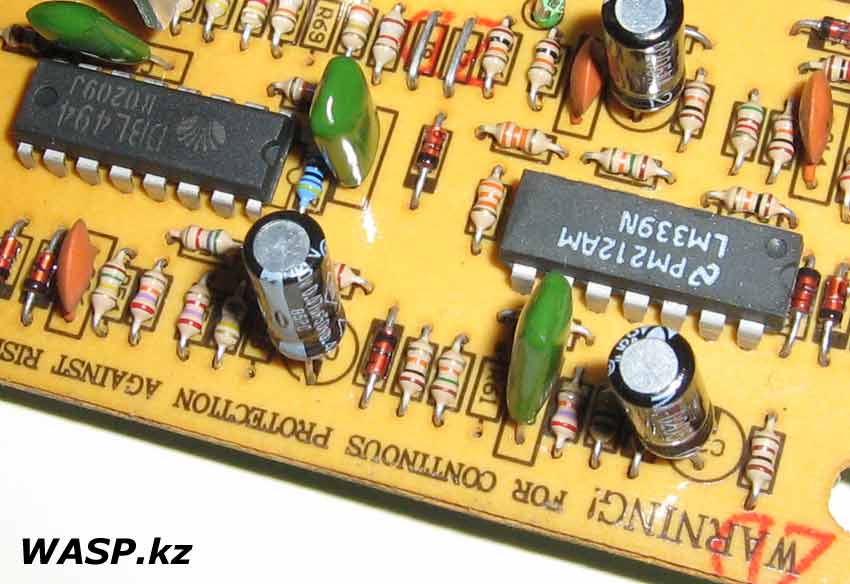

Плата основана на широко распространенном ШИМ-контроллере DBL494, который есть аналог TL494. Контроль выходных напряжений осуществляет так же распространенный компаратор LM339N. Кроме того на плате имеются четыре транзистора C945 и стабилизатор TL431.

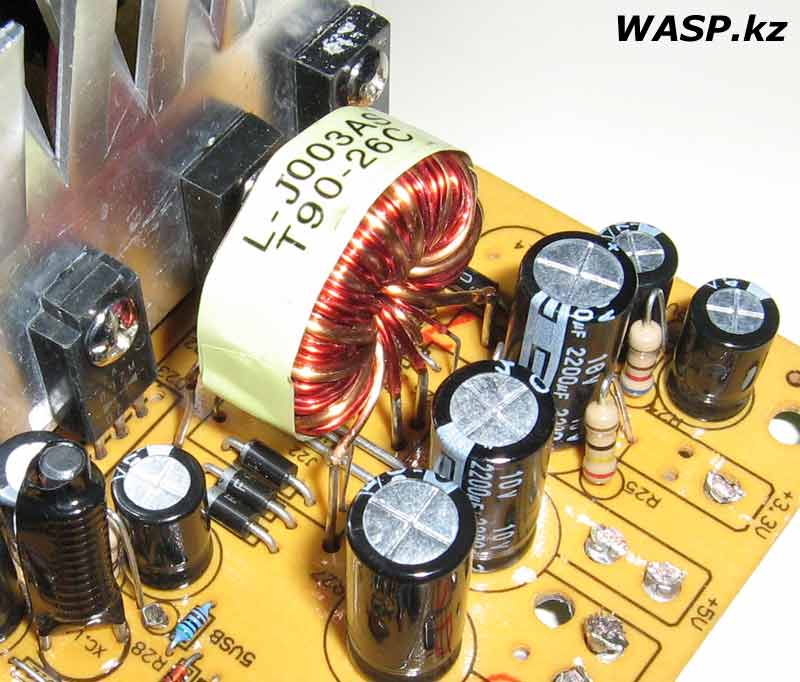

На выходе видим один тороидальный дроссель групповой стабилизации, на нем наклеена полоска скотча с маркировкой: L-J003AS T90-26C. Дежурное напряжение имеет отдельный штыревой дроссель. На линии +3.3V и +5V стоят по одному электролитическому конденсатору 2200 мкФ на 10 вольт. На линии +12V один конденсатор 1000 мкФ на 16 вольт. Ну а на -5V стоит 470 мкФ на 10В, а на -12V 470 мкФ на 16В.

На выходе есть места еще под два дросселя, но они отсутствуют.



Xin Hai XH-300 схема блока питания ПК

+ Щелкните по рисунку, чтобы увеличить!

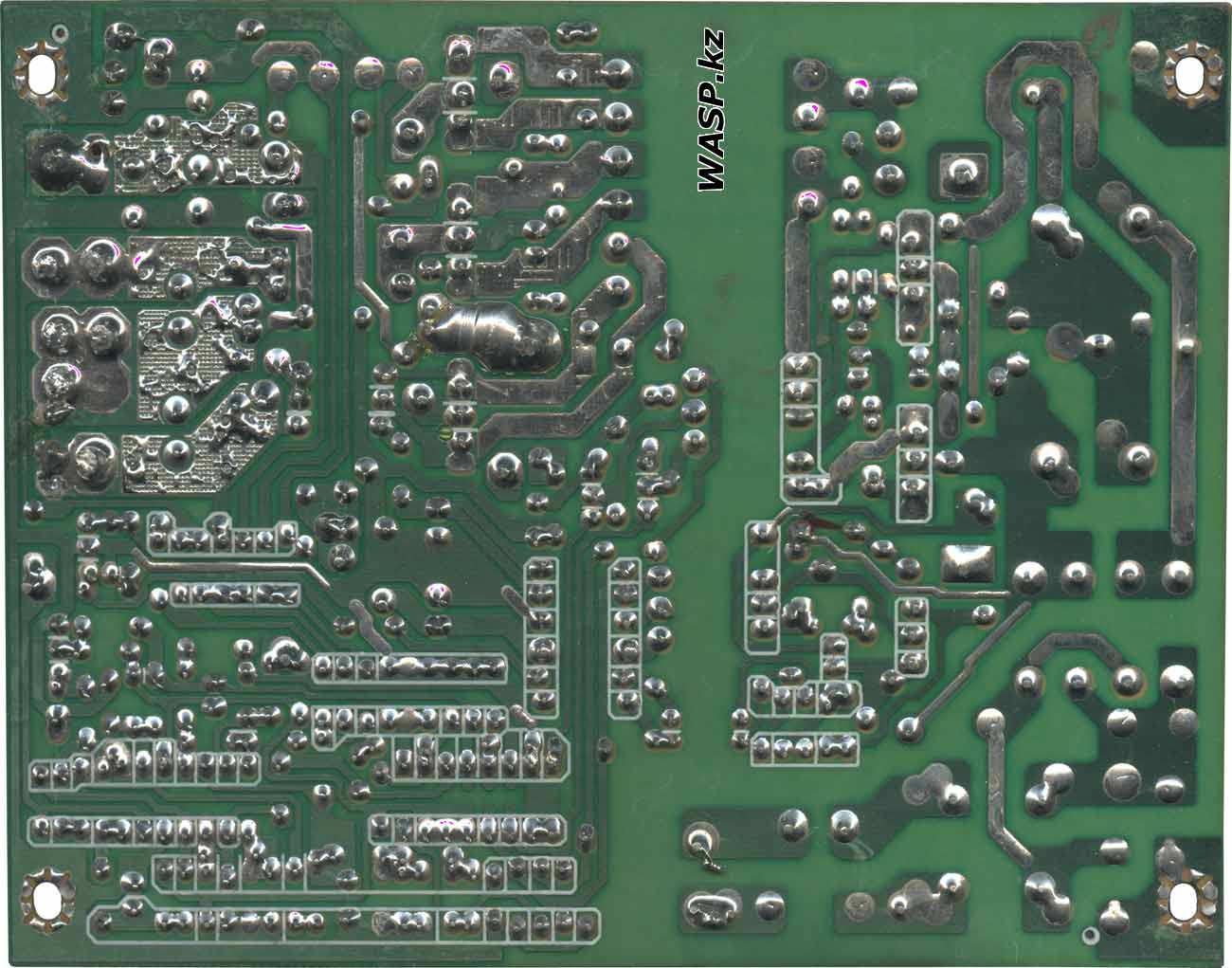

На обратной стороне платы только дорожки, элементов и маркировок нет. Пайка выполнена аккуратно.



PL80S12L Dong Guan Trust Technology вентилятор

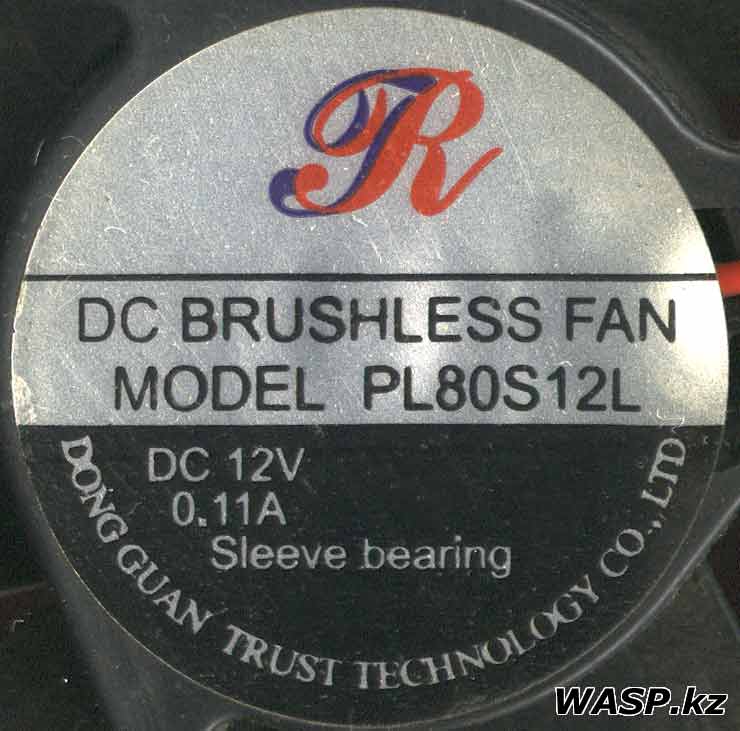

Вентилятор обычный, двухпроводной, 80 мм. На этикетке следующее: логотип JR, название изделия DC BRUSHLESS FAN, название модели PL80S12L. Требования по питанию - постоянный ток 12V 0.11A. Тип подшипника - Sleeve bearing (скольжения). И полное наименование производителя: Dong Guan Trust Technology Co., LTD.



Подводя итог. Мне блок питания Xin Hai XH-300 достался уже хорошо поработавший на своем веку и сохранивший работоспособность до сих пор. Нагрузка на него, правда, была не высокая, бюджетный ПК времен 2002 года... Celeron 1100A на Сокет 370... Видеокарта TNT2 M64... жесткий диск на 20 Гб...

Несмотря на свою урезанность, блок питания XinHai XH-300 сделан качественно. Для современных, даже слабых ПК, этот БП уже вряд ли годиться, из-за слабой линии +12V, на которую сейчас ложиться гораздо более сильная нагрузка, нежели это было ранее. Потом - Xin Hai XH-300 уже история...

P.S. Все приведенные здесь изображения есть большого размера и высокого разрешения, если надо - напишите в комментариях к статье, выложу.



Михаил Дмитриенко, Алма-Ата, 2015 г.
