Статьи » Мониторы, телевизоры » Sony 1711 - ЖК-монитор +ТВ блок, неведомый
Sony 1711 - ЖК-монитор +ТВ блок, неведомый

Sony 1711 - ЖК-монитор +ТВ блок, неведомый





Снова неведомый китайский монитор с ТВ-блоком под именем Sony 1711, о котором компания Сони, разумеется, даже и не подозревает. Да и сама лейбочка Sony присутствует только на передней панели...

Внешне - это самый банальный 17-дюймовый монитор, с внешним блоком питания, со встроенным ТВ-Тюнером и акустическими системами. Его можно использовать и просто как телевизор, не подключая к компьютеру. Используя пульт дистанционного управления либо кнопки на передней панели (последнее весьма неудобно).

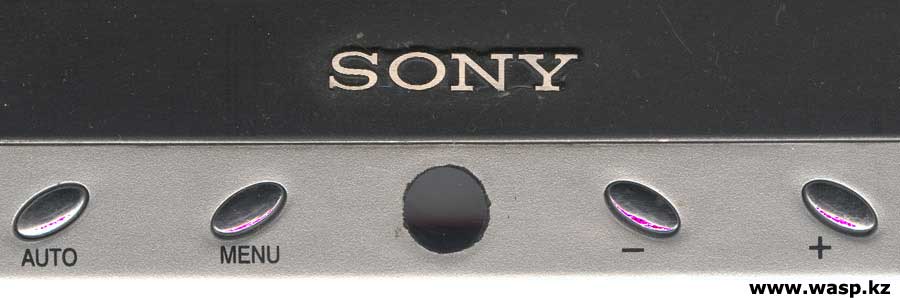

Экран матовый - пленка приклеена к стеклянной матрице, обрамлен черной пластмассовой, также матовой рамкой. Ниже экрана логотип Sony, под ним серебристая вставка, на ней элементы управления: кнопка Питания по центру, она с подсветкой; по бокам еще по две кнопки: AUTO - режим автонастройки, MENU - понятно, что это вызов Меню, потом две кнопки "-" и "+" - это навигация по Меню и одновременно в штатном режиме регулировка громкости. По краям этой серебристой вставки отверстия под встроенные динамики... только там их нет.



Sony 1711 - ЖК-монитор +ТВ блок

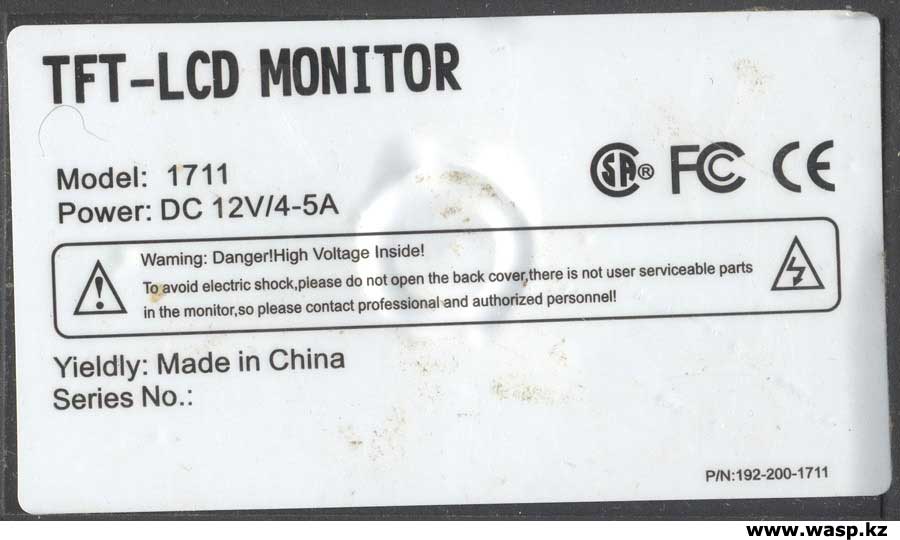

TFT-LCD Monitor, Model 1711 P/N:192-200-1711



Смотрим на заднюю сторону монитора Sony 1711, здесь также - все просто. В верхней части задней стенки вентиляционные отверстия и по бокам решетки динамиков - здесь динамики и есть... По центру задней стенки расположена наклейка от производителя, на ней весьма скупая информация: TFT-LCD Monitor, Model: 1711, Power: DC 12V/4-5A, P/N:192-200-1711, далее идут предупреждения о высоком напряжении, указана страна изготовитель - Китай, серийный номер - не заполнено. Три значка сертификаций...

Вокруг этикетки квадратом четыре отверстия - для крепления монитора на стену (кронштейн для этого надо покупать отдельно).

Ниже расположена ниша с разъемами - смотрят вниз: стандартный разъем для подключения внешнего блока питания, разъем VGA (D-Sub) для подключения к компьютеру, разъем S-Video, три разъема RCA аудио и видео входы, два разъема типа мини-джек - вход и выход аудио сигнала. Разъем для подключения антенны либо кабельного ТВ. Ниже всего этого - только подставка, или ножка монитора.

Выкручиваем шурупы и разъединяем корпус монитора на две половинки. Внутри монитора Sony 1711 все бедно и уныло... передняя панель - матрица со своей платой, на задней панели системная плата, плата инвертора и маленькая плата передней панели. Рассмотрим их внимательней и по отдельности.

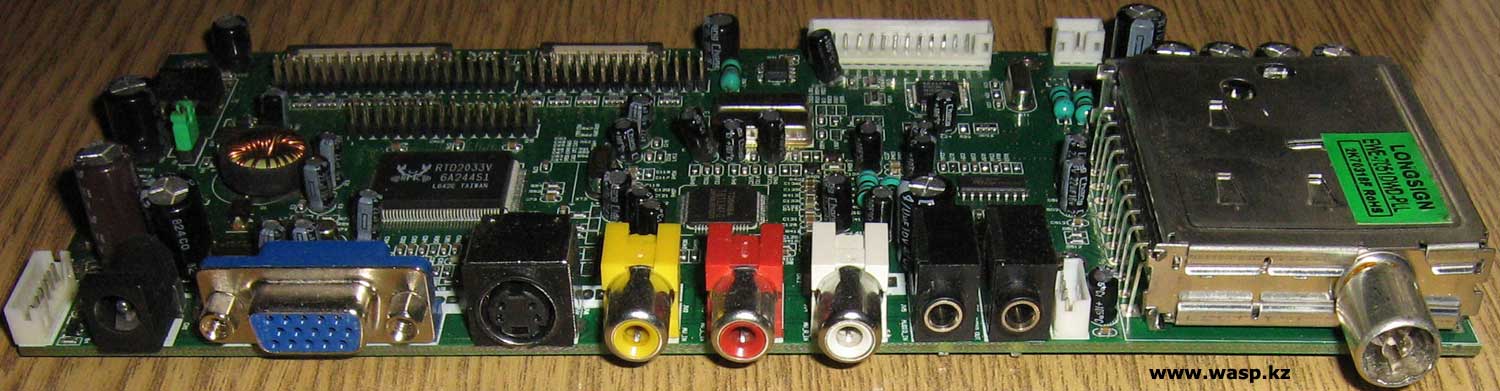

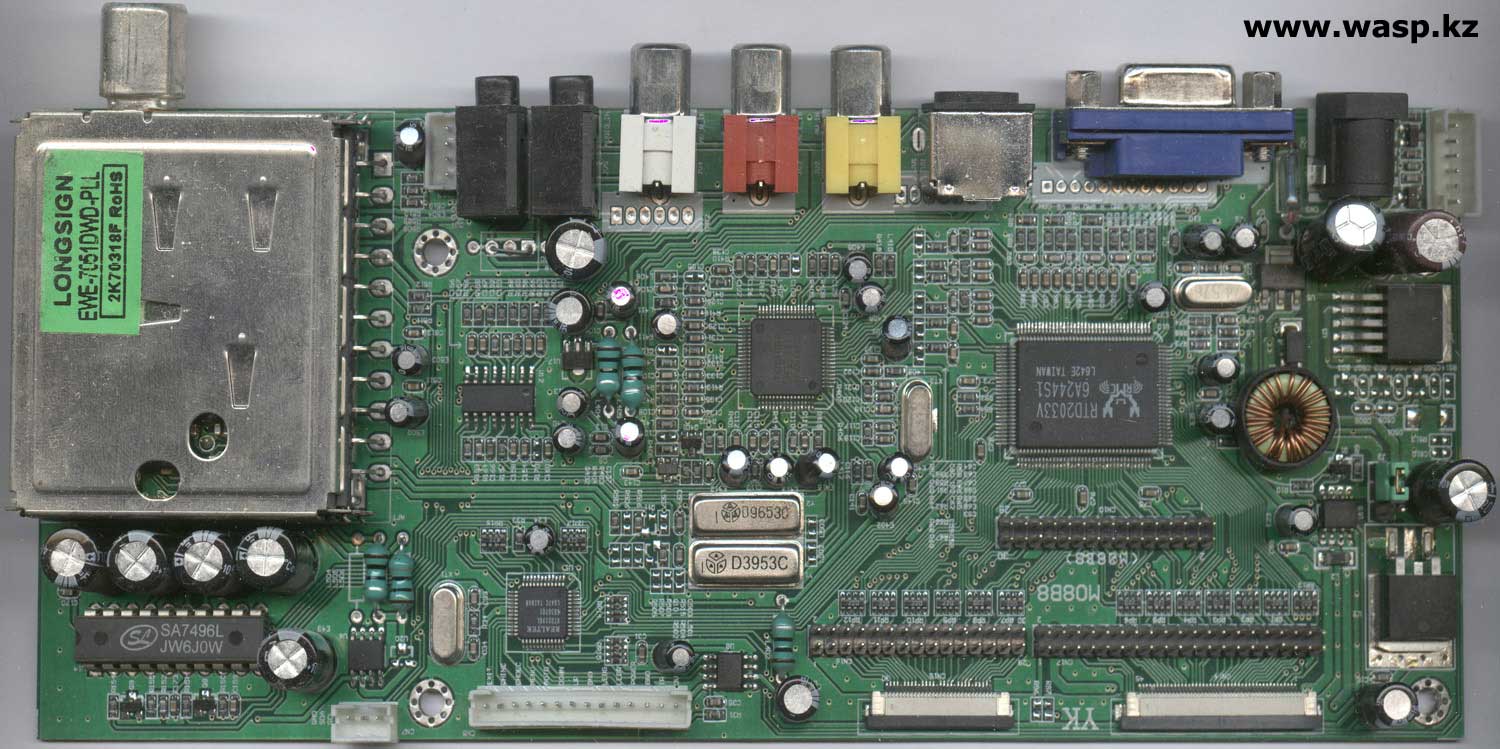

Системная плата имеет маркировки: YK M08B8 и стикер на обратной стороне YK:20070249970. На плате распаяны: микросхема видеопроцессор Toshiba TB1334FG (Japan 651GD11), Скалер RTD2033V (6A244S1 L642E Taiwan) от Realtek - преобразует аналоговый сигнал от VGA в LVDS сигнал. Микросхема HCF4052 (RJTC642) от STMicroelectronics - коммутатор аудиосигналов. Микроконтроллер управления TFT-LCD монитором RTD2120L (6B3071 L647C) производства Realtek, в ней же прошиваемая флэш-память на 96 Кб. Микросхема SA7496L (JW6A0W) производства Silan - двухканальный аудиоусилитель, два канала по 2 Вт каждый. EEprom - чип флэш-памяти 24C16AN. На входе питания транзисторная сборка 9435A (63V9Z), два стабилизатора питания, или понижающих конвертера 1501-50 (06272L) и 1084-33 (0651DL).

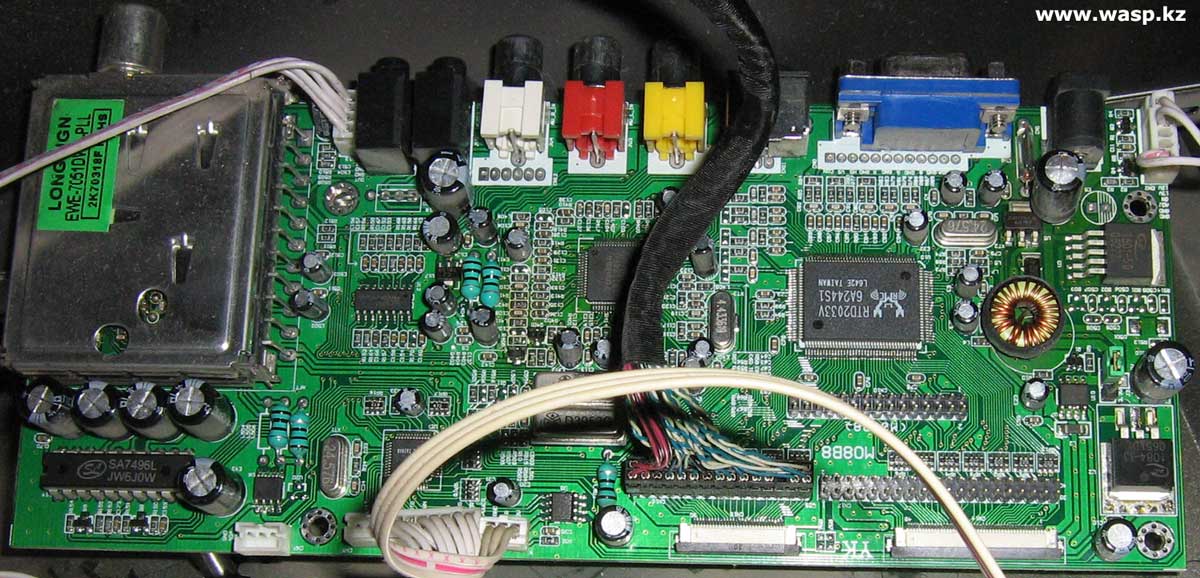

Системная плата ЖК-монитора 1711 китаец

Щелкните по рисунку, чтобы увеличить!



плата YK M08B8 или YK:20070249970 схема платы китайского монитора 1711 модели

Щелкните по рисунку, чтобы увеличить!



YK M08B8 плата ЖК-монитора китайского схема и ремонт

Щелкните по рисунку, чтобы увеличить!



шасси китайского монитора M08B8 модели 1711 Сони

Щелкните по рисунку, чтобы увеличить!



видеопроцессор Toshiba TB1334FG китайский монитор с телевизором



HCF4052 коммутатор аудио сигналов в китайском ТВ и мониторе 1711

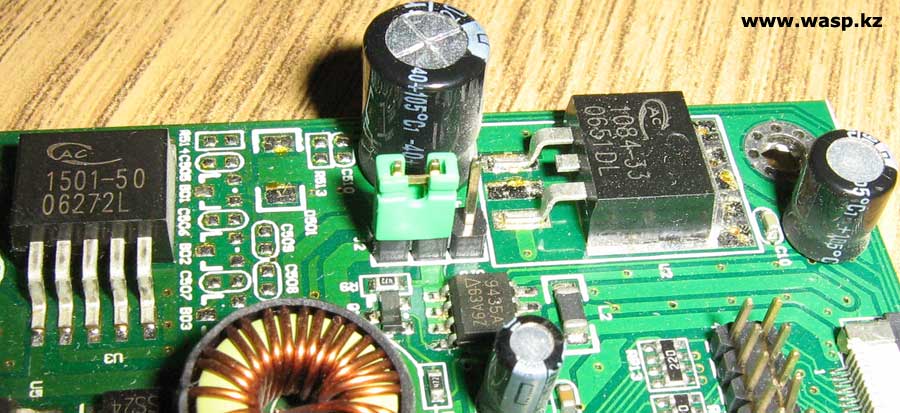

схема питания монитора 1711, 9435A понижающий конвертер и 1084-33

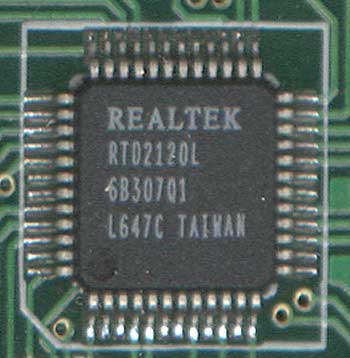

RTD2120L микроконтроллер управления LCD 1711 китайский монитор с ТВ тюнером

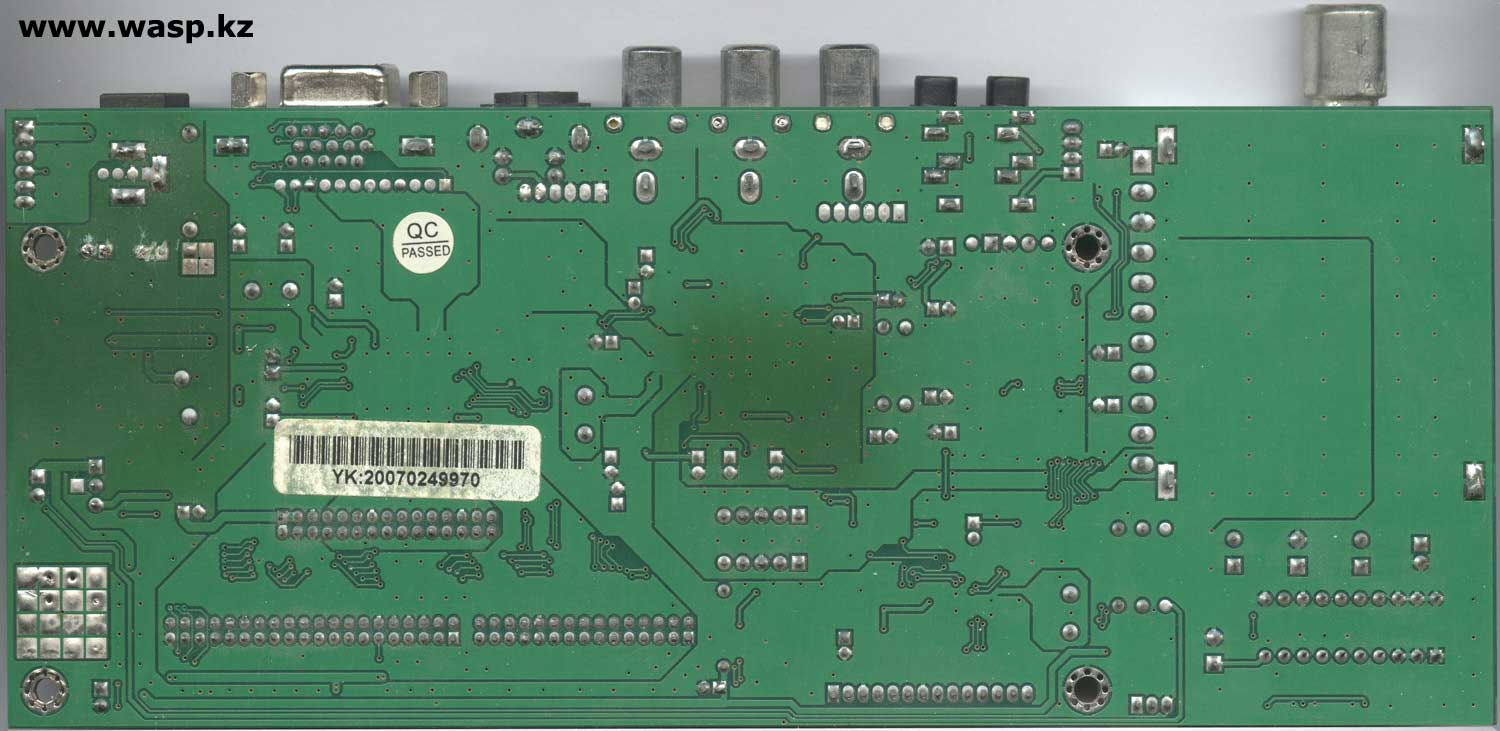

На обратной стороне платы радиоэлементов нет, кроме упоминавшегося стикера, нет никаких прочих маркировок.

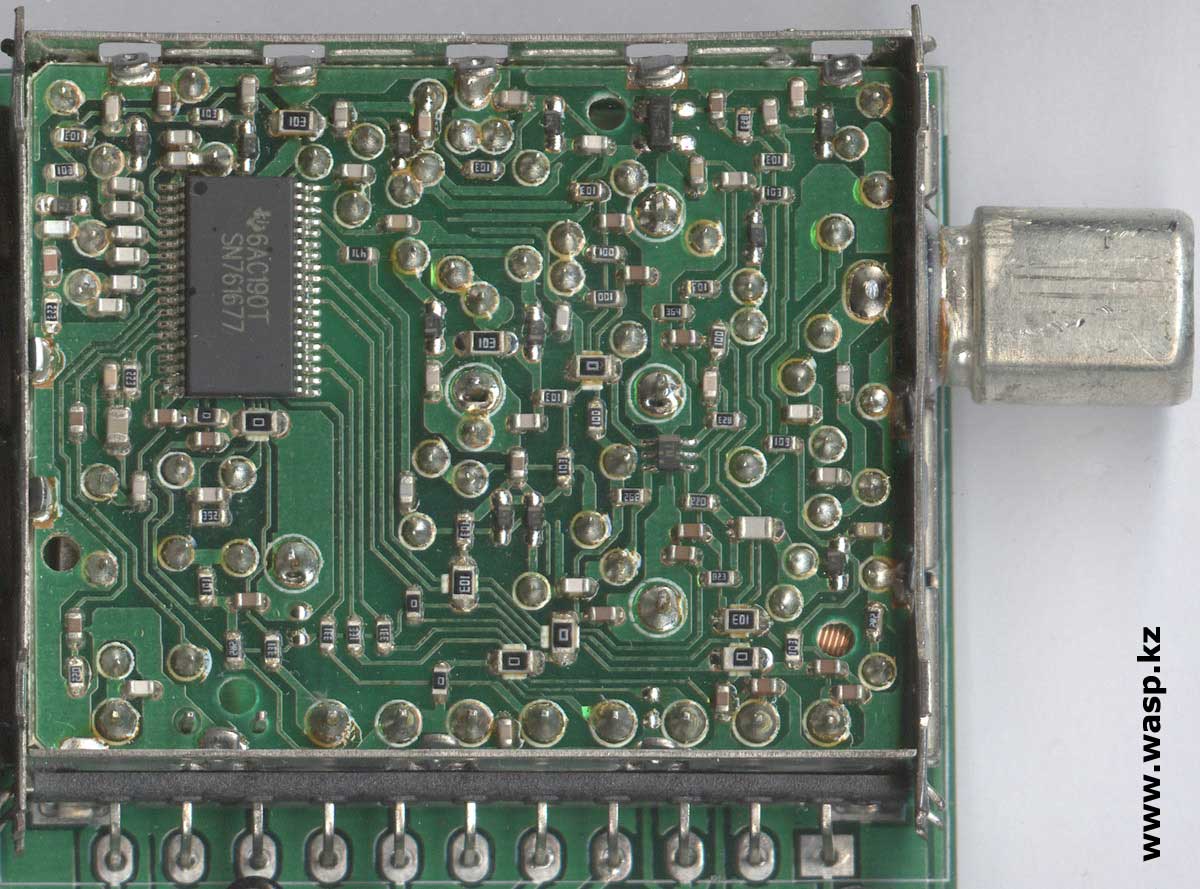

На плате распаян тюнер Longsign EWE-7051DWD-PLL 2K70318F RoHS, естественно китайского производства информации об котором в интернете весьма мало. Под крышкой этого тюнера видим микросхему SN761677 и множество SMD элементов. К сожалению, я как-то проворонил и не сфотографировал другую сторону платы... если мне попадется еще такой же тюнер, обязательно выложу и недостающее фото. Кстати, здесь, как и в прочих фотографиях, если нужно, могу выложить фото большего размера с высоким разрешением.



тюнер Longsign EWE-7051DWD-PLL в китайском мониторе

Щелкните по рисунку, чтобы увеличить!

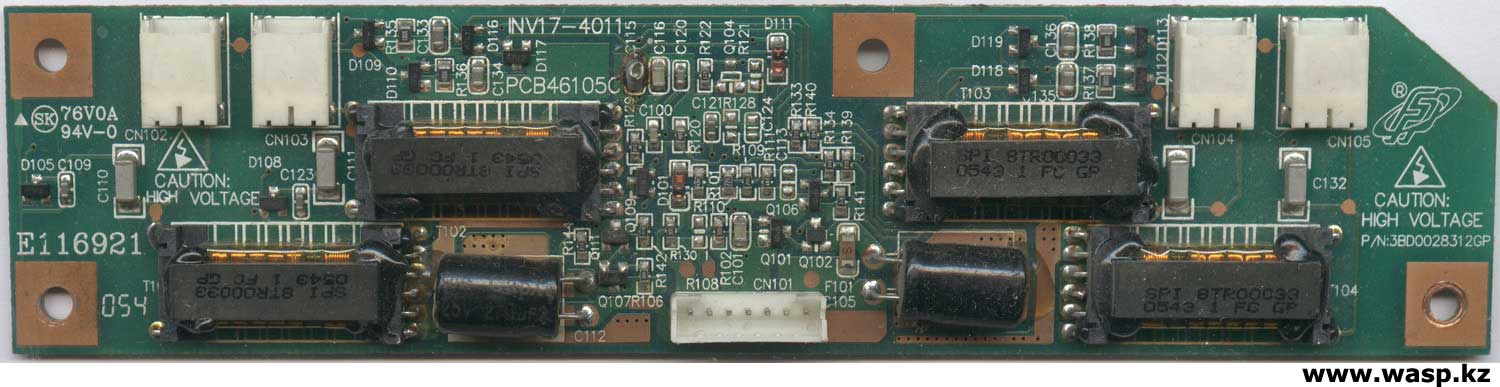

Плата инвертора имеет маркировки: INV17-4011, PCB461050, E116921, 76V0A, P/N:3BD0028312GP. на ней логотип производителя - тайваньской компании FSP Group. На одной стороне инвертора распаяны четыре трансформатора, которые промаркированы: SPI 8TR00033 0543 1 FC GP. На плате распаян один семиконтактный разъем, обозначенный на плате как CN101, из него задействованы только три контакта - именно столько проводов идет с системной платы (с входа электропитания) на инвертор. Четыре других двухконтактных разъема служат для подключения ламп подсветки.



инвертор INV17-4011 схема от китайского монитора 1711

Щелкните по рисунку, чтобы увеличить!



ремонт INV17-4011 инвертор P/N:3BD0028312GP от FSP

Щелкните по рисунку, чтобы увеличить!

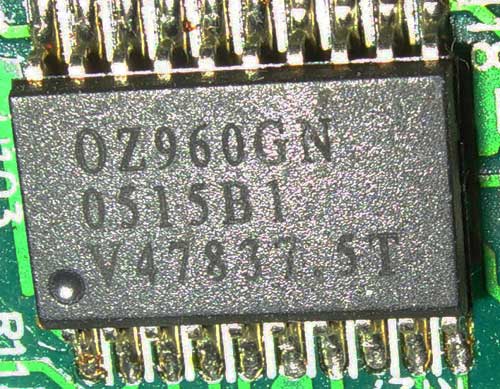

OZ960GN контроллер инвертора FS5C7926 4303

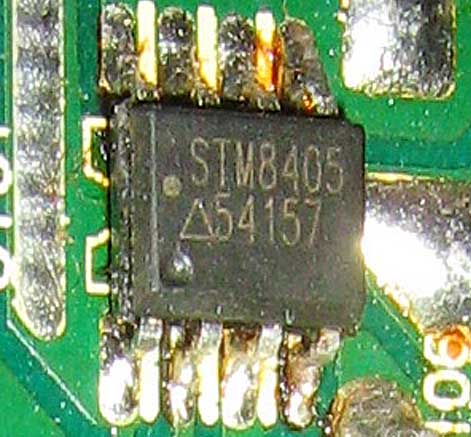

сборки STM8405 в инверторе монитора TFT

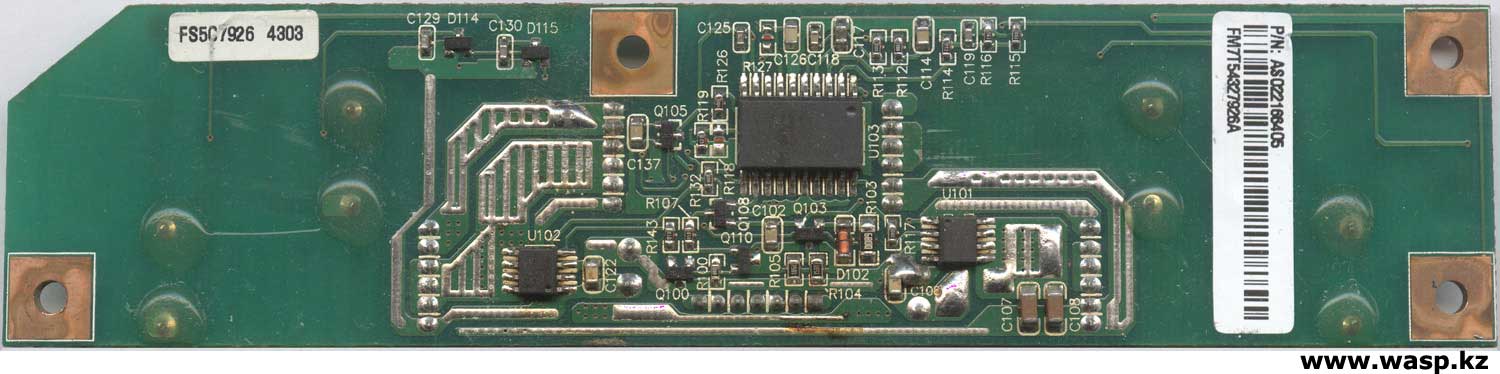

На оборотной стороне платы инвертора мы видим две наклейки: FS5C7926 4303 написано на одной, на другой наклейке штрих код и коды P/N:AS022166405 FM7T54327926A. С этой стороны платы также много элементов SMD монтажа, так же присутствуют три микросхемы: две STM8405 - это, в общем-то, транзисторная сборка и микросхема, контроллер инвертора - OZ960GN (0515B1 V47837.5T).

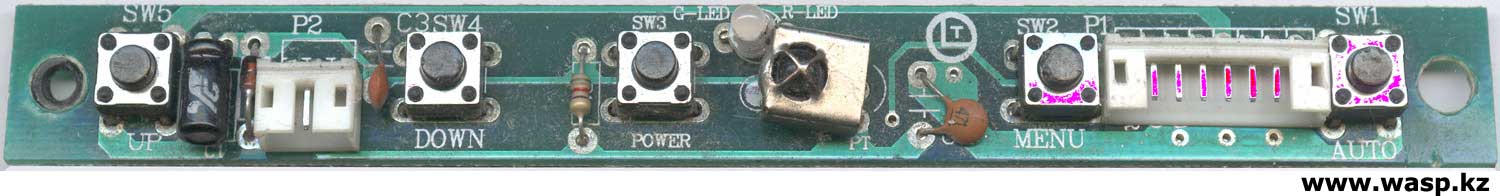

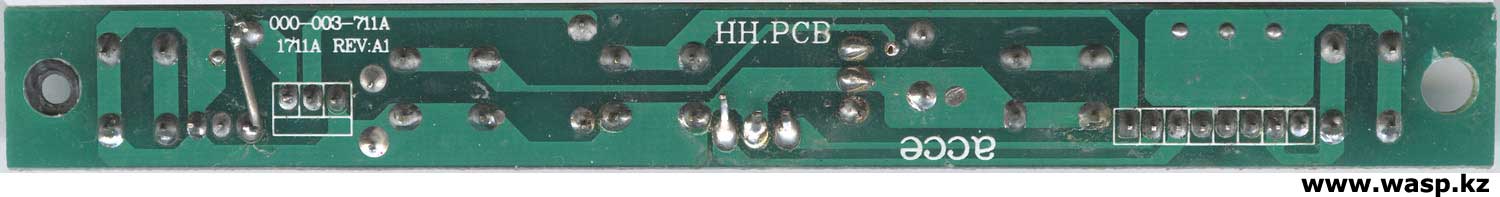

Плата управления и индикации, с передней панели монитора, имеет маркировки: 000-003-711A, 1711A REV:A1, HH.PCB, acce. На лицевой части платы расположены пять кнопок, которые соответствуют пяти кнопкам с передней панели. Рядом с кнопкой Power расположен трехногий светодиод, впритык к нему расположен ИК-датчик в экране, для работы с ПДУ. Отверстия под датчик нет, светодиод подсвечивает кнопку питания сбоку. На плате два разъема: разъемы P1 и P2 подключаются к одному разъему на системной плате CN5. На обратной стороне платы кроме маркировок нет ничего...



схема платы 000-003-711A в LCD мониторе 1711

Щелкните по рисунку, чтобы увеличить!



плата управления 1711A REV:A1, HH.PCB, acce на ЖК мониторе китайском

Щелкните по рисунку, чтобы увеличить!



На плате, к разъему CN13, который возле мини-джеков, четырьмя проводами подключены два динамика акустической системы. Динамики эллипсные, с маркировкой DH 8 Ом 5 Вт - их описание смотрите здесь. Такие же точно динамики, но иногда под другими маркировками, применяются в самых различных мониторах и телевизорах.

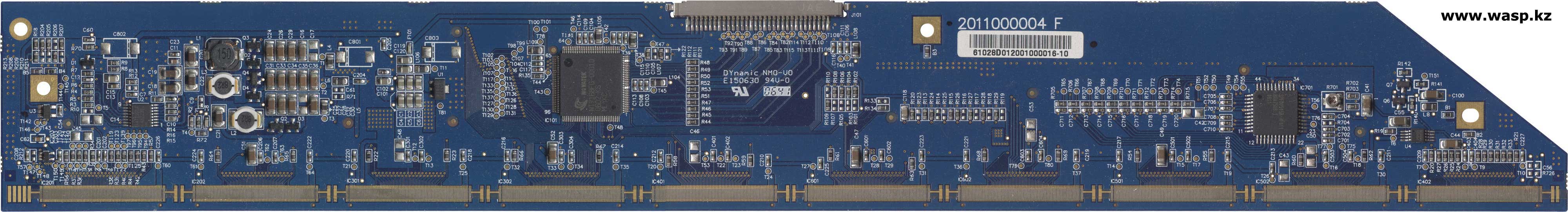

Плата матрицы соединяется с системной платой (разъем CN16), многожильным жгутом, заключенным в тканевую оплетку, она закрыта стальным экраном. Плата матрицы имеет маркировки: DYnamic NMO-U0 E150630, 2011000004F, под эти кодом стикер с штрих-кодом и надписью 61028D012001000016-10. Большая микросхема, иногда называемая процессором NT7168FG-00010 (0602-KS MLYKC) производства Novatek. Микросхема SPFD8515A-HF011 (MRA7586.1 0611), еще AAT1101A (AB2200), и еще BBAAA (86N54)... На обратной стороне платы элементов нет, маркировок нет, только проводники.

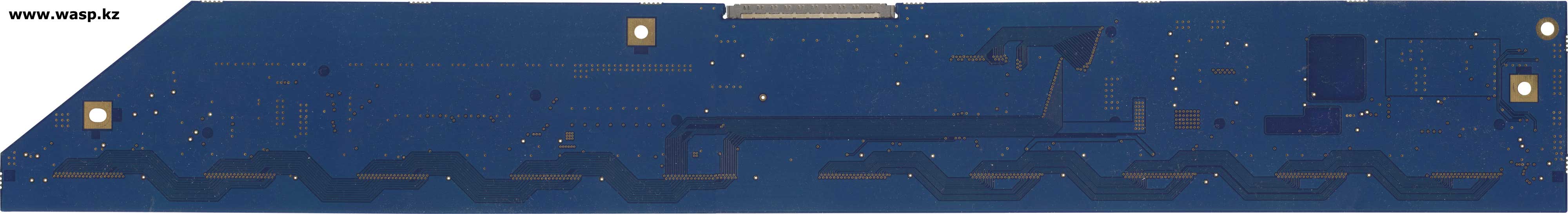

DYnamic NMO-U0 E150630 схема платы LCD матрицы в мониторе

Щелкните по рисунку, чтобы увеличить!



плата матрицы на ЖК мониторе NT7168FG-00010

Щелкните по рисунку, чтобы увеличить!

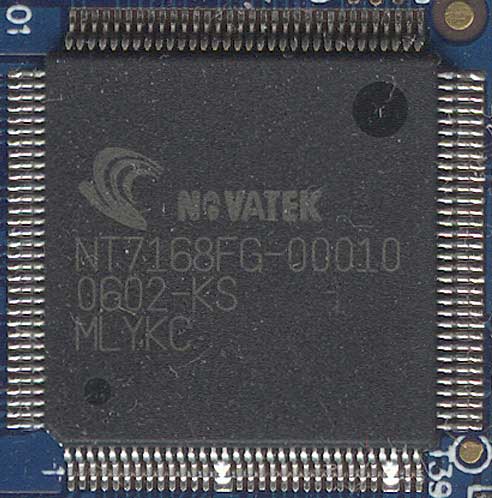

процессор NT7168FG-00010 управление матрицей ЖК-монитора

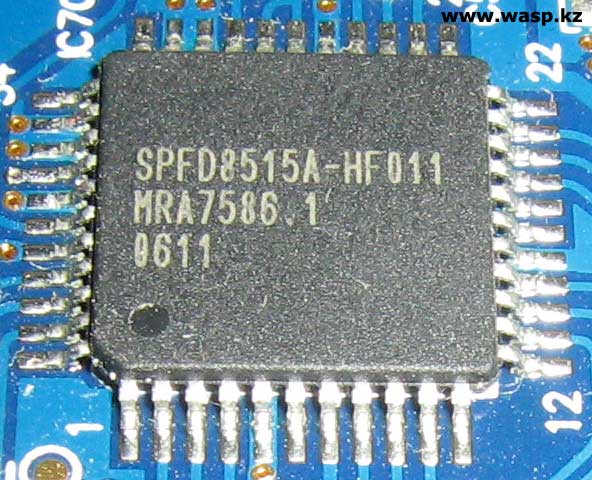

SPFD8515A-HF011 микросхема на плате матрицы китайские мониторы и телевизоры

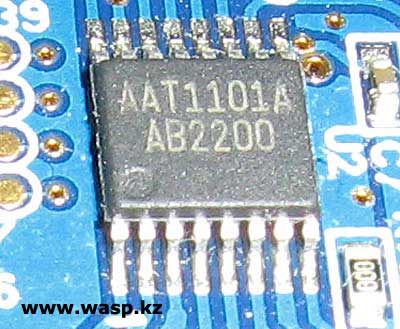

микросхема AAT1101A плата матрицы, монитор модель 1711

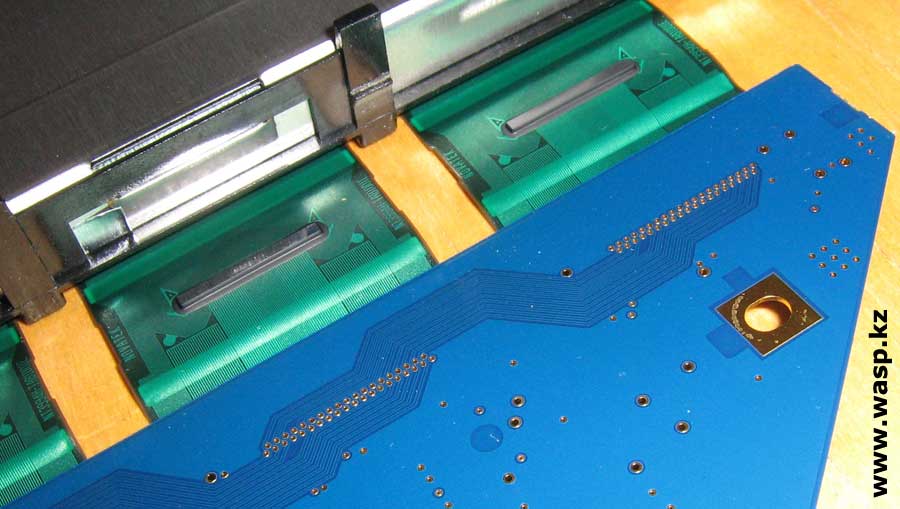

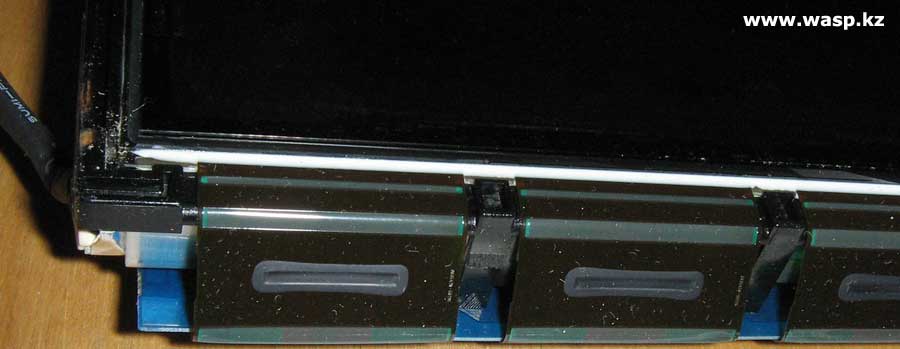

Гибкие шлейфы, которые соединяют плату матрицы с самой матрицей имеют маркировку Novatek NT3994H-TAB1001E.



Novatek NT3994H-TAB1001E соединение LCD матрицы с платой

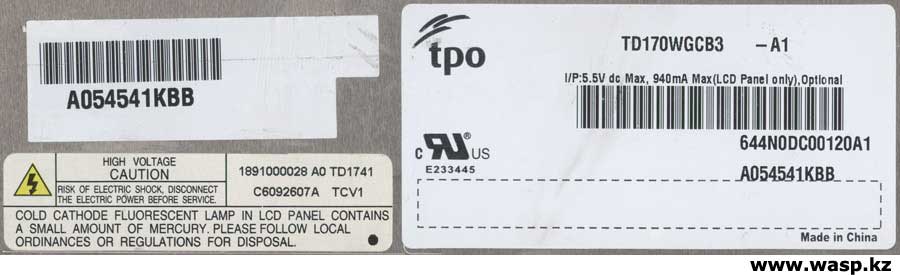

Матрица имеет на задней алюминиевой крышке три наклейки. Одна содержит такие данные: логотип tpo, TD170WGCB3 -A1, I/P:5.5V dc Max, 940mA Max (LCD Panel only), затем штрих-код, ниже 644N0DC00120A1, A054541KBB, E233445, Made in China. Другая наклейка также содержит штрих-код, третья содержит предупреждения и данные: 18910000028 A0 TD1741 C6092607A TCV1.

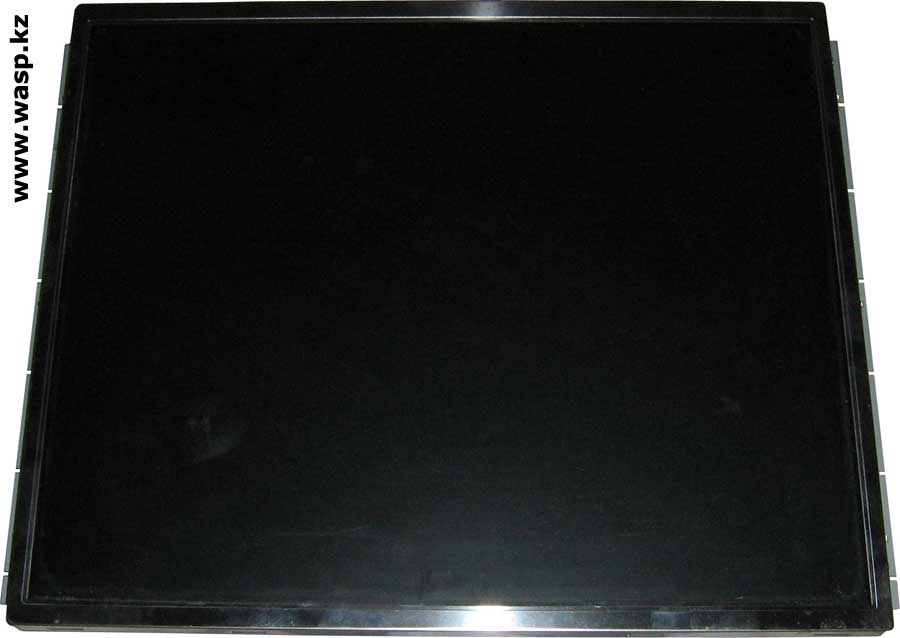

LCD TFT матрица A054541KBB ЖК экран для мониторов и телевизоров



tpo TD170WGCB3 -A1, E233445, 644N0DC00120A1 экран или матрица ЖК



Монитор с ТВ тюнером Sony 1711 китайский неизвестный



Конструкция ЖК-матрицы обычная, подсветка осуществляется двумя сдвоенными блоками ламп, которые подсвечивают световод - лист оргстекла толщиной 8 мм.

На этом я заканчиваю описание ЖК-монитора Sony 1711, который правильнее называть "нонейм 1711" или "монитор китаец 1711"...





Михаил Дмитриенко, Алма-Ата, 2013 г.





Sony 1711 - LCD TV unit, unknown





Again unknown Chinese Monitor with TV-block under the name Sony in 1711, which the company Sony, of course, does not even suspect. And indeed leybochka Sony is only present on the front panel ...

On the surface - this is the most banal 17-inch monitor with an external power supply, with built-in TV tuner and speakers. It can be used just like a TV without connecting to a computer. Using the remote control or front-panel buttons (the latter is very inconvenient).

Matte screen - the film is bonded to the glass matrix, is framed by black plastic, also matte frame. Below the screen logo Sony, underneath the silver paste, the controls on: the power button on the center, it is backlit, the sides are two buttons: AUTO - auto-tuning mode, MENU - it is clear that it is a challenge menu, then two buttons "- "and" + "- this is menu navigation while in normal mode volume control. At the edges of the hole with silver inserts built-in speakers ... only there are none.

We look at the back of the monitor Sony 1711, here too - it's simple. At the top of the back wall vents and speaker grilles on the sides - the dynamics here and there ... In the center is the back of the sticker from the manufacturer, on her very stingy information: TFT-LCD Monitor, Model: 1711, Power: DC 12V/4-5A, P / N :192-200-1711, followed by the warning of high voltage, Unknown Country of Origin - China, serial number - is empty. Three icons certifications ...

Around the square label four holes - to mount the monitor on a wall (mounting bracket for this you have to buy separately).

Below is a niche with connectors - look down: a standard connector for external power supply connector, VGA (D-Sub) to connect to the computer, plug S-Video, three connectors RCA audio and video inputs, two jack type mini-jack - Input and the audio output signal. Connect antenna or cable TV. Below them all - just stand or leg monitor.

Unscrew the screws and disconnect the monitor body in two. The monitor Sony 1711 all poor and sad ... front panel - the matrix with its board, on the back of the board, the board inverter and a small fee front. Consider them carefully and individually.

The board has markings: YK M08B8 and a sticker on the back of YK: 20070249970. On the board are wired: chip video processor Toshiba TB1334FG (Japan 651GD11), Scaler RTD2033V (6A244S1 L642E Taiwan) from Realtek - converts the analog signal from VGA to LVDS signal. HCF4052 chip (RJTC642) from STMicroelectronics - switch audio. MCU control TFT-LCD monitor RTD2120L (6B3071 L647C) production Realtek, it sews a flash memory of 96 KB. Chip SA7496L (JW6A0W) production Silan - dual audio amplifier, two channels at 2 watts each. EEprom - flash memory chip 24C16AN. At the entrance of the power transistor assembly 9435A (63V9Z), two voltage regulator or buck converter, 1501-50 (06272L) and 1084-33 (0651DL).

On the reverse side of radio there but mentioned a sticker, no other markings.

The board is wired tuner Longsign EWE-7051DWD-PLL 2K70318F RoHS, naturally produced in China where the information on the Internet is very small. Under the cover of this tuner see SN761677 chip and a lot of SMD components. Unfortunately, I somehow miss the bus and took a picture of the other side of the board ... if I will fall even a tuner, be sure to lay out and the missing photos. By the way, here, as in other pictures, if you want, I can upload pictures of larger high resolution.

Inverter board is marked: INV17-4011, PCB461050, E116921, 76V0A, P / N: 3BD0028312GP. manufacturer's logo on it - Taiwanese FSP Group. On one side of the inverter wired four transformers that are labeled: SPI 8TR00033 0543 1 FC GP. The board is wired one semikontaktny connector labeled on the board as the CN101, from it involved only three contacts - so much wire goes from the motherboard (with the input power supply) to the inverter. Four other two-wire connector used to connect the backlight.

The back side of the inverter board, we see two labels: FS5C7926 4303 written on one, the other bar code label and code P / N: AS022166405 FM7T54327926A. From this side of the board as well as many items SMD mounting, as there are three devices: two STM8405 - it is, in general, the transistor and integrated circuit assembly, controller inverter - OZ960GN (0515B1 V47837.5T).

The control board and display on the front of the monitor is marked: 000-003-711A, 1711A REV: A1, HH.PCB, acce. On the front of the card has five buttons that correspond to the five buttons on the front panel. Next to the Power LED is a three-legged, right next to it is the IR sensor on the screen, to work with the remote. Sensor no holes, the LED illuminates the power button on the side. On the board are two connectors: connectors P1 and P2 are connected to one connector on the system board CN5. On the reverse side there is nothing except the markings ...

On the card to the connector CN13, which is near the mini-jacks, four wires connected to two speaker sound system. Speakers ellipse, labeled DH 8 Ohm 5 W - their description is here., the very same dynamics, but sometimes under other markings shall be applied in a variety of monitors and TVs.

Matrix board connects to the motherboard connector (CN16), stranded wiring enclosed in a fabric braid, it's closed steel screen. Matrix board is marked: DYnamic NMO-U0 E150630, 2011000004F, under these code sticker with a bar code and the text 61028D012001000016-10. Big chip, sometimes called a processor NT7168FG-00010 (0602-KS MLYKC) production Novatek. Chip SPFD8515A-HF011 (MRA7586.1 0611), another AAT1101A (AB2200), and another BBAAA (86N54) ... On the reverse side there is no element, marking not only the conductors.

Flexible cables, which connect the matrix board with the matrix are labeled Novatek NT3994H-TAB1001E.

The matrix has an aluminum cover on the back of three labels. One contains the following data: logo tpo, TD170WGCB3-A1, I / P: 5.5V dc Max, 940mA Max (LCD Panel only), then the bar code below 644N0DC00120A1 A054541KBB, E233445, Made in China. Another label also contains a bar code, and the third contains a warning and data: 18910000028 A0 TD1741 C6092607A TCV1.

Design of the LCD matrix normal, light in two double block lamps that illuminate the fiber - sheet 8 mm thick Plexiglas.

This concludes the description of the LCD monitor Sony in 1711, which should be called "noname 1711" or "monitor Chinese 1711" ...





Michael Dmitrienko, Alma-Ata, 2013
