Yindi YDQG5-47 китайская ВЧ-головка...

Yindi YDQG5-47 китайская ВЧ-головка...





Динамическая высокочастотная головка YDQG5-47 от китайского производителя Yindi (Shanghai Silver Flute Sound Company LTD), была куплена на смену уже описанной ранее Sony Xplod 1-529-33-18, за те же деньги. В отличии от той "сони", YDQG5-47 не безымянная штуковина, и у производителя есть свой веб-сайт (ссылка в конце статьи), и на этом сайте есть краткое описание этого динамика.

Итак, динамическая головка YDQG5-47 круглой формы, не имеющая экранирования магнитной цепи. Предназначен для установки в двух-трех и более полосные акустические системы в качестве высокочастотного звена.

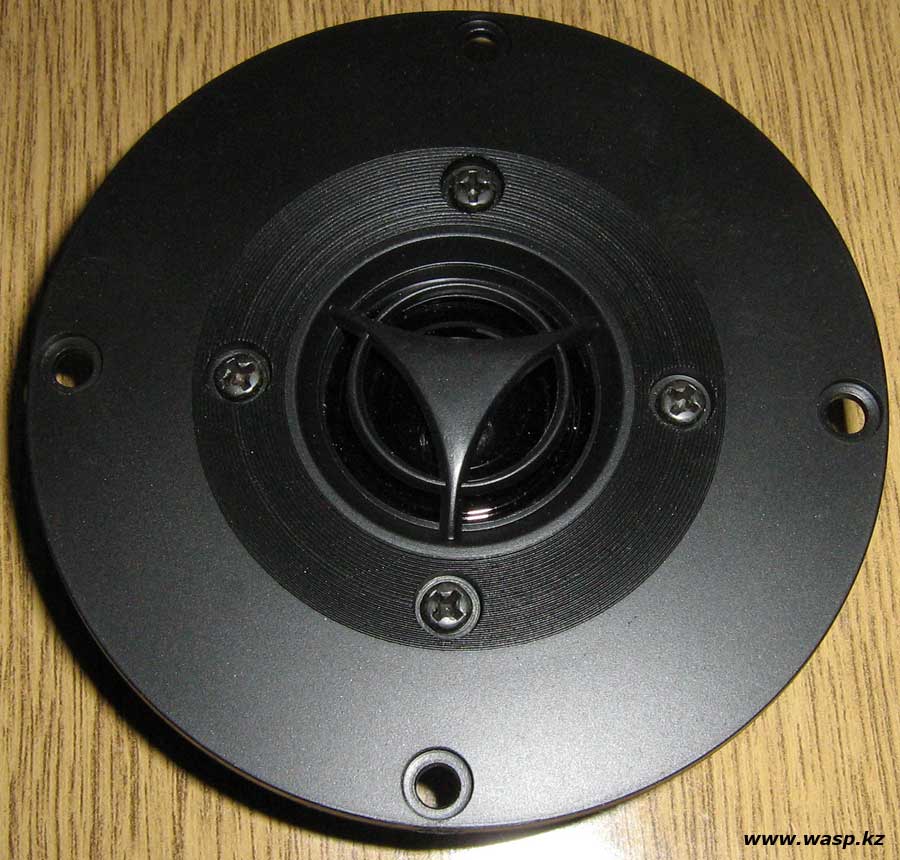

Yindi YDQG5-47 китайская ВЧ-головка



Конструктивно головка выполнена: круглая передняя панель диаметром 103,5 мм и толщиной 3 мм изготовлена из пластмассы. По центру пластины над куполом диффузора расположена акустическая линза, скорее выполняющая защитную роль. К переднему фланцу эта панель прикручена четырьмя 4 мм винтами. Для монтажа головки на панели имеются 4 отверстия под винты (шурупы) с потайной головкой, на 4 мм.

По заверениям производителя в YDQG5-47 использованы "импортные шелковые диафрагмы"... импортные - неизвестно откуда, а шелк более похож на обычную пленку... так же по информации от производителя, звуковая катушка имеет диаметр 25 мм, изготовлена для работы в специфических высоких температурах. В переводе с китайского также присутствует слово "алюминий" (цитирую: 25 высокой температуре алюминий звуковая катушка), и тут стоит только гадать - не алюминиевый ли провод использован для намотки катушки, или же это относится к каркасу катушки?.. Видимо из алюминия изготовлена все-таки катушка, так как зазор между нею и керном заполнен магнитной жидкостью (японского производства). Магнит довольно таки большой и мощный, 70 мм в диаметре.

Контакты выведены на два симметрично противоположных края, они совершенно одинаковы и не имеют маркировки на "+" и "-", и только при внимательном осмотре обнаружилось маленькое красное пятнышко на одном контакте - это "плюс".

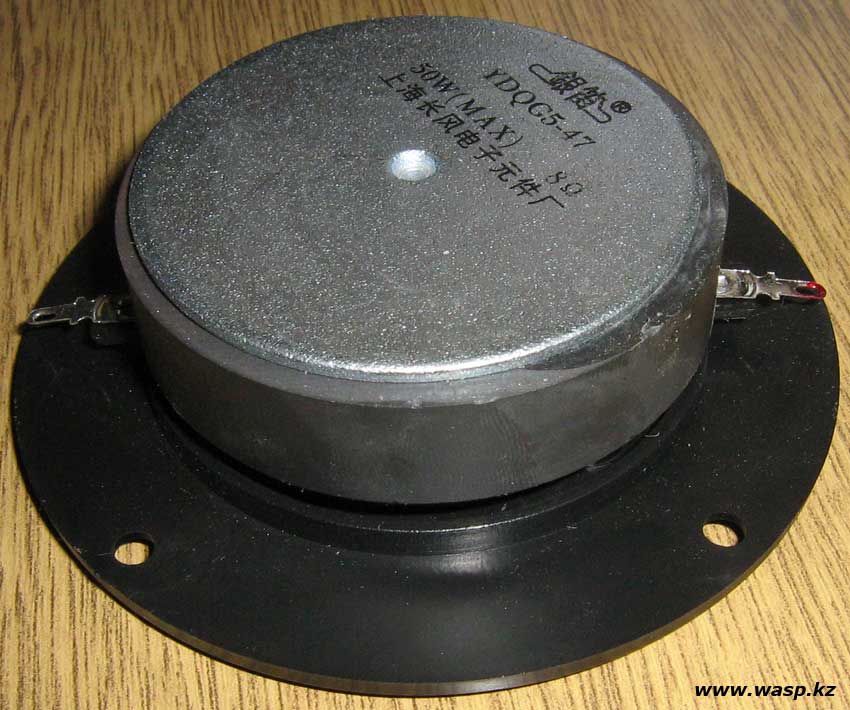

YDQG5-47 динамик



На торце магнита, на стальной пластине заднего фланца нанесена маркировка:



Shanghai Silver Flute Sound Company LTD

(логотип производителя)

YDQG5-47

50W (MAX) 8 Ом

Ниже надпись на китайском.

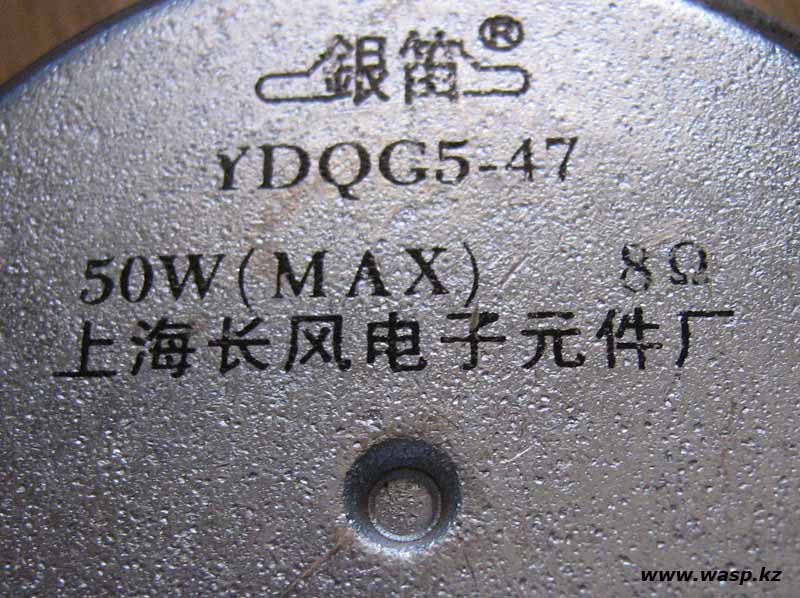

Yindi YDQG5-47 характеристики динамической головки



Надо сказать, что эта маркировка иногда так или иначе варьируется, в частности иногда упоминается номинальная мощность в 30 Вт, а также бывают дополнительные надписи на китайском, а также иногда бывают голографические наклейки (из той пары, что купил я, один динамик был с такой наклейкой, другой нет).



Характеристики головки YDQG5-47:



Номинальное электрическое сопротивление 8 Ом ±15%

Максимальная долгосрочная мощность 30 Вт

Максимальная кратковременная мощность 50 Вт

Эффективный рабочий диапазон частот 3000-20000 Hz

Уровень характеристической чувствительности 88±3dB (1m•1W)

Номинальный коэффициент гармонических искажений (1m•88dB) ?5%(3000-5000Hz)

Полный диаметр 103 мм

Полная глубина 30 мм

Диаметр магнита 70 мм



Розничная стоимость одной головки YDQG5-47 в Китае составляет 42 юаня, или 6,6 доллара США. В Казахстане стоимость этого динамика - 1500 тнг.

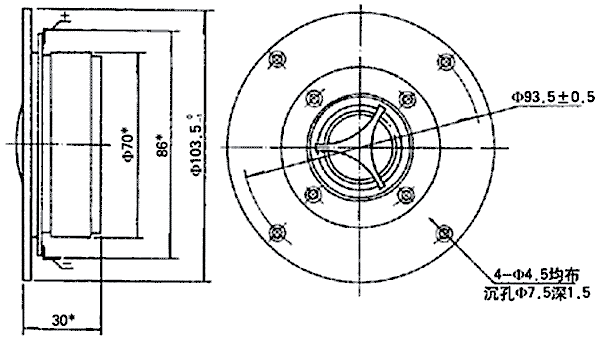

размеры YDQG5-47 чертеж



Несколько замечаний по работе с головкой YDQG5-47. Магнит следует сразу же обмотать несколькими витками изоленты или скотча, во избежание сколов. Отверстие под динамик делается с двумя пазами под контакты, чтоб уменьшить эти пазы, контакты следует изогнуть вверх (буквой "Г"), но сгибать их надо после пайки провода (магнит очень сильно мешает пайке - притягивает стальной корпус паяльника). Если сильно притягивать динамик к корпусу АС, передняя пластмассовая панель деформируется и может лопнуть. Если маркировка полярности отсутствует, определить где "плюс", а где "минус" довольно сложно, так как ход динамика очень небольшой (когда подключаем батарейку на 1,5 вольта плюс к плюсу, а минус к минусу, диффузор должен дернуться вперед).



Сайт-изготовителя с описанием этого динамика - http://www.yindi.com/e-5-47.asp

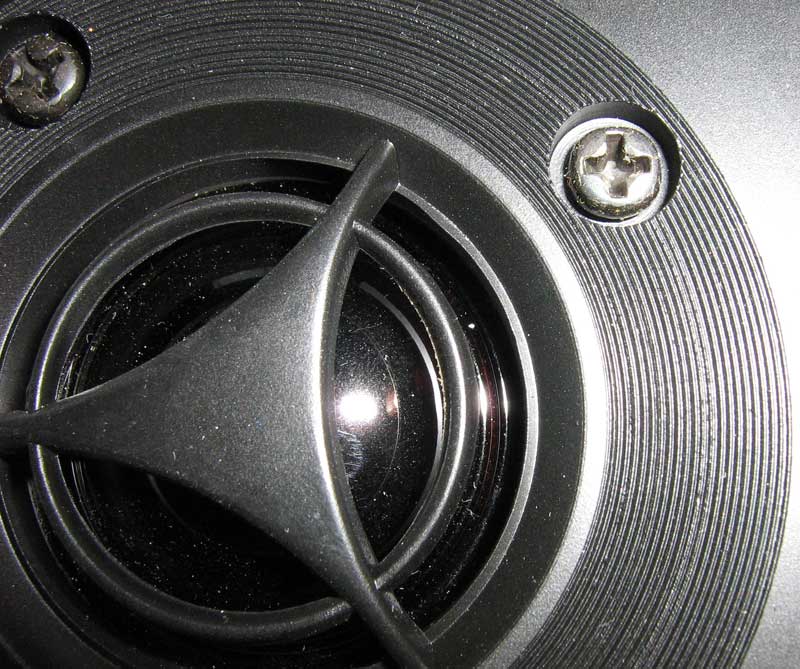

YDQG5-47 китайский динамик

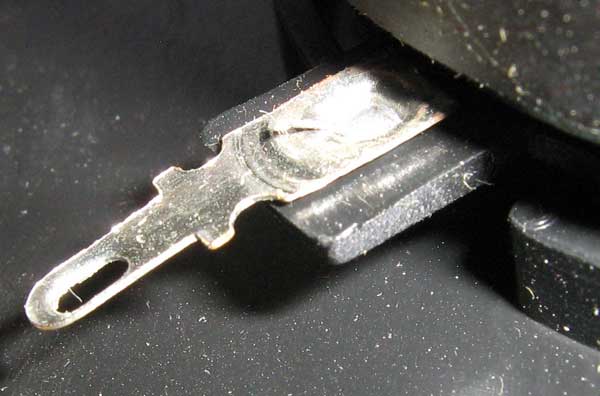

клеммы на китайском динамике YDQG5-47

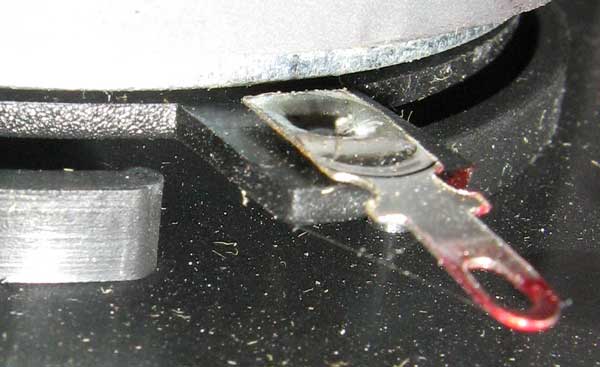

полярность контактов YDQG5-47

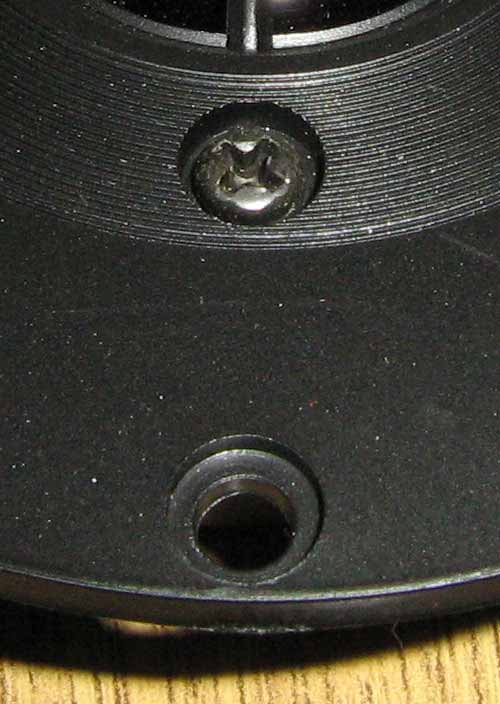

крепление вч динамиков на колонку





Михаил Дмитриенко, Алма-Ата, 2012 г.








Yindi YDQG5-47 Chinese high-frequency head ...



Dynamic high-head YDQG5-47 from the Chinese manufacturer Yindi (Shanghai Silver Flute Sound Company LTD), was purchased to replace the already described earlier Sony Xplod 1-529-33-18, for the same money. In contrast to that "Sony", YDQG5-47 is not a nameless contraption, and the manufacturer has a website (see link at end of article), and on this site has a brief description of the dynamics.



Thus, the dynamic head YDQG5-round 47, which has no shielding magnetic circuit. Designed for installation of two or three or more Way Speakers as a high-level managers. Structurally, the head is carried out: a round faceplate diameter of 103.5 mm and 3 mm thick made of plastic. In the center of the dome diffuser plate acoustic lens is rather serve a protective role. To the front flange of this panel is fastened with four screws 4 mm. To mount the head on the bar there are 4 screw holes (screws) with a flat head, a 4 mm. According to the manufacturer to be used YDQG5-47 "Imported silk diaphragm" ... import - unknown where, as silk is more like a normal film ... just for information from the manufacturer, the voice coil is diameter 25 mm, made to work in specific high temperatures. Translated from the Chinese and the word "aluminum" (I quote: 25 high-temperature aluminum voice coil), and there is only guess - not whether the aluminum wire used for winding the coil, or whether it refers to the frame of the coil...

Probably still is made of aluminum coil, as the gap between it and the magnetic fluid is filled with Punch (Japanese production). The magnet is pretty big and powerful, 70 mm in diameter.

Contact withdrawn at two symmetrically opposite edge, they are identical and have no markings on the "+" and "-" and only on closer inspection revealed a small red spot on one contact - a "plus".



At the end of the magnet on the rear flange steel plate marking:



(Company logo)

YDQG5-47

50W (MAX) 8 Ohm

Below is an inscription in Chinese.



I must say that this marking is sometimes one way or another variable, in particular, is sometimes referred to nominal power of 30 watts, and there are more signs in Chinese and sometimes holographic Labels (from the pair that I bought, was a speaker with such a label, the other not).



Characteristics of head YDQG5-47:



Nominal electric resistance 8 ohms ± 15%

The maximum long-term capacity of 30 W

Maximum Input Power 50 W

The effective working range of frequencies 3000-20000 Hz

The level of intrinsic sensitivity of 88 ± 3dB (1m • 1W)

Rated THD (1m • 88dB)? 5% (3000-5000Hz)

The full diameter of 103 mm

The total depth of 30 mm

Diameter 70 mm Magnet



Retail price of one head YDQG5-47 in China is 42 yuan, or 6.6 U.S. dollars. In Kazakhstan the cost of the speaker - 1500 Kazakh tenge. Some remarks on the work with the head YDQG5-47. The magnet should immediately wrap several turns of electrical tape or adhesive tape to avoid chipping. Hole-in speaker is done with two slots for contacts, to reduce these grooves, contacts should bend upwards (the letter "G"), but they should be bending after soldering the wires (the magnet is very prevents soldering - soldering iron attracts steel case). If the speaker is much to attract to the body of the AU, the front plastic cover is deformed and may burst. If there is no polarity markings, to determine where the "Plus," and where "minus" is difficult, since the course of the dynamics of very small (when connect the battery to 1.5 volts positive to positive and negative to negative, the diffuser should jerk forward).



The site of the manufacturer with a description of the dynamics - http://www.yindi.com/e-5-47.asp



Michael Dmitrienko, Alma-Ata, 2012



引娣YDQG5-47中国高频头...


动态高水头,从中国制造商引娣(上海银笛声YDQG5-47 有限责任公司),购买,以取代已经先前所述的索尼XPLOD 1-529-33-18,同样的钱。对比 “索尼”,YDQG5-47并不是一个无名的玩意儿,和制造商有一个网站(见本文结尾的链接),并在此 网站有一个动态的简要说明。因此,动力头YDQG5 47轮,其中有没有屏蔽磁路。设计 安装两个或三个或更多路扬声器作为一个高层次的管理人员。结构,头部被进行了103.5毫米的圆形花盘直径3毫米厚的由 塑料。在圆顶扩散板声学透镜的中心,而成为一种保护 作用。这个小组的前法兰固定用四个螺丝4毫米。安装在酒吧有4头 螺丝孔(螺钉)与平头,一个4毫米。
根据要使用的YDQG5-47“进口蚕丝振膜”制造商...进口 - 不详 其中,如丝,更像是一个正常的电影是...只是从制造商的信息,音圈 直径25毫米,在特定的高温工作。来自中国和译 仅是“铝”字(我报价:25高温铝音圈),并有 猜 - 不在于是否用于铝线绕组线圈,或者它是否是指线圈的框架......

可能仍是铝线圈和磁流体之间的差距,是充满冲床(日本生产)。是相当大的和强大的磁铁,直径70毫米。在两个对称相反的边缘撤回的联系,它们是相同的,并有“+”没有标记 和“ - ”只有在仔细检查发现一个红色的小点一接触 - “加”。在磁铁结束后法兰钢板标记:
(公司标志)
YDQG5-47
50W(MAX)8欧姆
下面是一个在中国的题词。

我必须说,这标志有时单程或另一个变量,特别是有时被称为名义 功率30瓦,并且有更多的迹象是在中国,有时全息 标签(我买的一双,是与这样一个标签的扬声器,其他)。

头YDQG5-47的特点:

标称电阻8欧姆±15%
30瓦的最大的长期能力
最大输入功率50瓦
3000-20000赫兹频率的有效工作范围
固有灵敏度水平88±3dB的(1M 1W)
额定总谐波失真(1M•88分贝),5%(3000-5000HZ)?
直径103毫米的全
总深度为30毫米
直径70毫米磁铁

一个头YDQG5-47在中国的零售价是42元,或6.6美元。在哈萨克斯坦 扬声器的成本 - 1500过渡政府。
头YDQG5-47的工作的一些言论。磁铁应立即电工胶带包裹的几个回合 或胶带,以避免小打小闹。孔喇叭做有两个插槽的接触,以减少这些 沟槽,接触应弯曲向上(字母“G”),但他们应焊接后的导线弯曲(磁铁是非常 防止焊接 - 烙铁吸引钢的情况下)。如果扬声器是多少吸引到非盟的身体,前
塑料盖变形,并可能破裂。如果没有极性标记,以确定其中 “此外,”和“减”是困难的,因为很小的动态的过程,(当连接电池1.5 伏正积极和消极负面的扩散挺举前进)。

网站描述与动态的生产厂家 - http://www.yindi.com/e-5-47.asp

迈克尔Dmitrienko,阿拉木图,2012年
