Статьи » Модемы, LAN, Интернет » ZTE ZXDSL 831 CII - ADSL Modem/Router, 4 x 10/100Base-T, ADSL2+
ZTE ZXDSL 831 CII - ADSL Modem/Router, 4 x 10/100Base-T, ADSL2+

Модем ZTE ZXDSL 831 CII





ADSL Modem/Router, 4 x 10/100Base-T, ADSL2+



Компания ZTE мало что говорит большинству даже продвинутых пользователей, между тем это весьма крупная и солидная китайская компания… не какой-то там «полуподвальный сборщик»… Сегодня мы рассмотрим одно их творение – ADSL модем - ZTE ZXDSL 831 CII.

Цена его в Алма-Ате, на середину лета 2010 г. составляла, примерно 25 $. Гарантия – 1 год.



Модем ZTE

Модем ZTE ZXDSL 831 CII

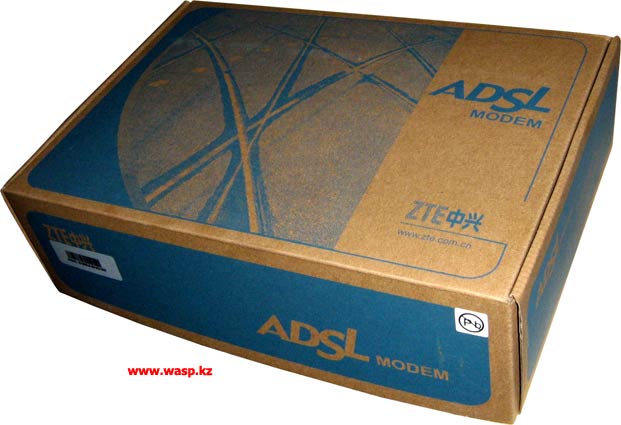

В серой коробке весь комплект: сам модем, блок питания к нему, ADSL сплиттер SP-206, руководство пользователя (на англ. языке), 1 сетевой кабель и 2 телефонных кабеля.

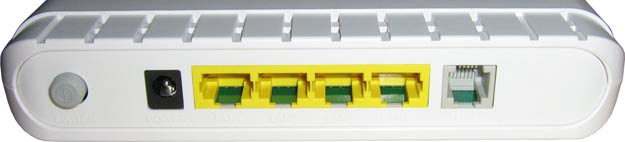

Модем – это небольшая и легкая пластмассовая коробка. На задней панели разъемы и кнопка включения, на передней светодиодные индикаторы, на нижней части – на днище углубленная кнопка Reset – Перезагрузка (её можно достать только иглой), и этикетка. Снизу, по бокам и частично наверху вентиляционные отверстия.







ZXDSL 831 CII



Модем ZTE ZXDSL 831 CII ADSL Modem/Router, 4 x 10/100Base-T, ADSL2+



Модем можно ставить плашмя на резиновые ножки или же укрепить на вертикальной стене.

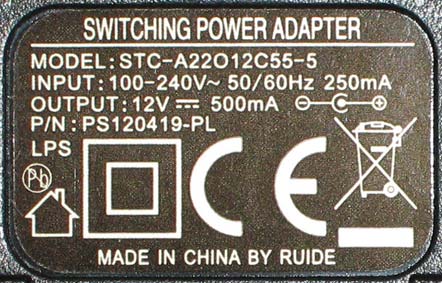

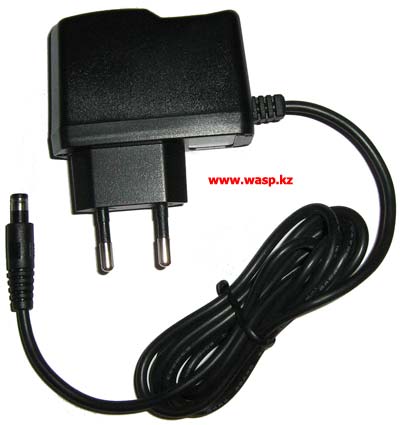

Блок питания STC-A22012C55-5 на 12V и 500mA – не очень… крайне напоминает самые дешевые БП для мобильных телефонов.

Руководство пользователя мало что говорит, но есть схемы подключения… здесь я выкладываю русскоязычное Руководство пользователя на ADSL Modem/Router, ZTE ZXDSL 831CII - скачивание только для зарегестрированных Пользователей!



русское руководство пользователя ZTE ZXDSL 831CIIБлок питания STC-A22012C55-5

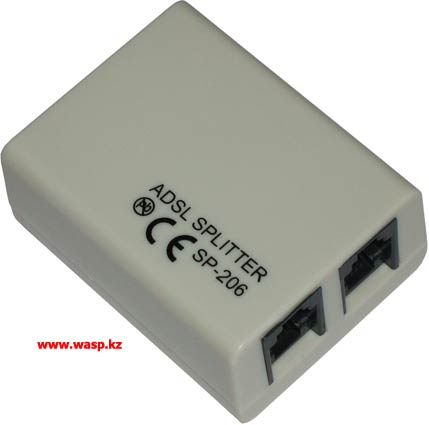

сплиттер SP-206

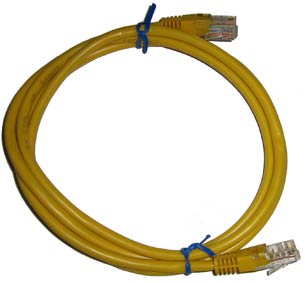

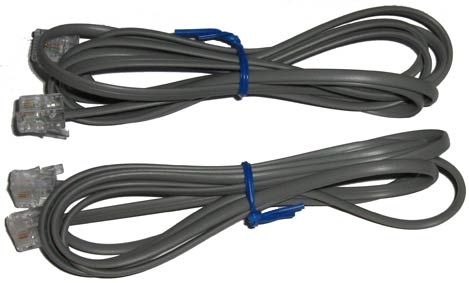

LAN кабель для модемателефонные кабеля rj11



Краткие характеристики модема ZXDSL 831CII:



Название - ADSL Modem/Router, ZTE ZXDSL 831CII, 4 x 10/100Base-T, ADSL2+

Поддержка - ADSL/ADSL2/ADSL 2+

Интерфейс Ethernet - 10/100 Base-T

Количество портов коммутатора - 1 порт ADSL/ADSL2/ADSL2+, 4 порта 10/100Base-TX LAN

Web-интерфейс

Поддержка SNMP

Встроенный коммутатор

Маршрутизатор

Межсетевой экран (FireWall)

NAT

DHCP-сервер

Протоколы динамической маршрутизации - RIP v1, RIP v2

Статическая маршрутизация

ADSL - Multi-mode Full-rate ANSI T1.413 Issue 2, ITU-T G.992.1 (G.dmt) Annex A/C/I, ITU-T G.992.2 (G.lite) Annex A/C, ITU-T G.994.1 (G.hs)

ADSL2 - ITU-T G.992.3 (G.dmt.bis) Annex A/J/K/L/M, ITU-T G.992.4 (G.lite.bis) Annex A

ADSL2+ - ITU-T G.992.5 Annex A/L/M, PVC/VLAN port mapping (bridge mode)



индикация ZXDSL 831CII

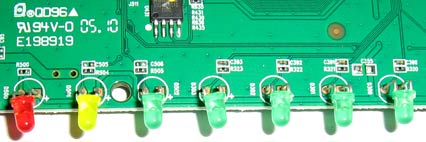

плата QD96 E198919



Световые индикаторы:



Индикатор

Цвет

Действие индикатора

Описание

POWER

Зеленый

Горит

Модем включен



Не горит

Модем выключен

DSL

Зеленый

Горит

Наличие успешного ADSL-соединения

Мигает

Установление модемом-маршрутизатором ADSL-соединения



Не горит

Нет adsl сигнала

INTERNET



Не горит

Не установленно соединение PPP или соединение не используется

Зеленый

Мигает

Попытка установить соединение PPP

Горит

Соединение PPP установлено

Мерцает

Есть активность по линии связи

ETHERNET: 1,2,3,4

Зеленый

Горит

Cвязь с оборудованием по ethernet установлена

Мигает

Идет передача данных по ethernet



Не горит

Связь с оборудованием по ethernet не установлена

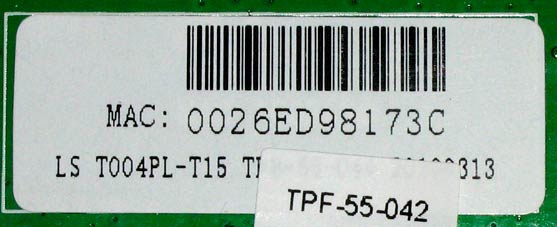

MAC адрес ZXDSL 831CII  STC-A22012C55-5







Информация с сайта изготовителя такова – бедная и унылая:



ZXDSL 832CII is an ADSL2+ over ISDN access terminal device featuring a routing function. By means of high-speed ADSL access service, ZXDSL 832CII is capable of providing users with broadband Internet services or access to the enterprise network of the corporation.

Features

Supporting ADSL2/2+ over ISDN, Supporting Bridge or Router mode, NAT, DHCP server and UPnp function;

Supports PPPoE (RFC2516), PPP (RFC2364), and IP (RFC 2225/RFC1577) over ATM over ADSL;

High reliability, simple operations and low power consumption;

Supporting WEB page setting, remote management function, and rapid configuration function;

Configuration files can be backed up to the local computer, and stored configuration files can be uploaded to ZXDSL 832CII.



Сайт изготовителя: http://wwwen.zte.com.cn/en/

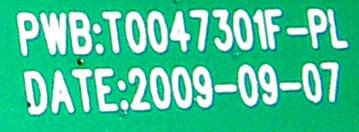

PWB: T0047301F-PL ZXDSL 831CIIмаркировка PWB: T0047301F-PL



схема ZXDSL 831CII TPF-55-042



Теперь заглянем во внутрь модема ZXDSL 831CII… Четыре винта под резиновыми ножками на липучке. Внутри все скромно и со вкусом. Описывать в общем-то особенно нечего – смотрим на фото…



winbond W9864GGIH-6 IC+ IP175G LF Trendchip TC3162L2-LQ128G

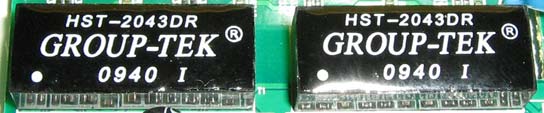

Group-tek HST-2043DR



Trendchip TC308G-QFN64-EPG     EP-025DG



Скачать: Настройка модема ZTE ZXDSL 831 CII в режим «Бридж». Настройка модема ZTE ZXDSL 831 CII в режим «Роутер». Настройка модема ZTE ZXDSL 831 CII в режим роутера, избавляемся от Low ID в eMule



Выводы. Явно восторженных откликов об ZTE ZXDSL 831 CII в сети Интернет я не нашел, но наткнулся на несколько весьма негативных его оценок… с ними я далеко не согласен… модем вполне хорош, тем более за такие деньги! Дополнительно, осень 2012 г. По прошествии некоторого времени, можно смело сказать, что данный модем зарекомендовал себя вполне благопристойно - надежный и стабильный.

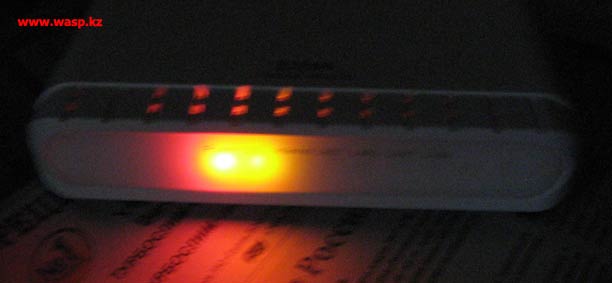

работа ADSL модема



P.S. Данный модем выходил с другим внешним видом, дизайн нынче поменялся, но суть осталась прежней…



Михаил Дмитриенко, Алма-Ата, 2010 г.
