Статьи » Безопасность - системы » CCTV DVR TV-8108 8 канальный видеорегистратор
CCTV DVR TV-8108 8 канальный видеорегистратор

CCTV DVR TV-8108 8 канальный видеорегистратор





Сегодня мы рассмотрим восьми канальный видеорегистратор CCTV DVR TV-8108, для аналоговых камер наблюдения. Осмотрим снаружи, ознакомимся с характеристиками, заглянем внутрь, разберемся с настройками в Меню, опробуем в работе. Страна происхождения этого устройства, разумеется, Китай, хотя нигде этого и не сказано... Внимательный обзор коробки, устройства, всех комплектующих не дал и намека на имя производителя, или на его веб-сайт... однако Поисковик быстро выдал наименование производителя - Techvision, китайская компания TECHVISION (SHEN ZHEN) TECHNOLOGY CO.,LTD... отчего они скромно замолчали своё имя и данные на этом видеорегистраторе - загадка...

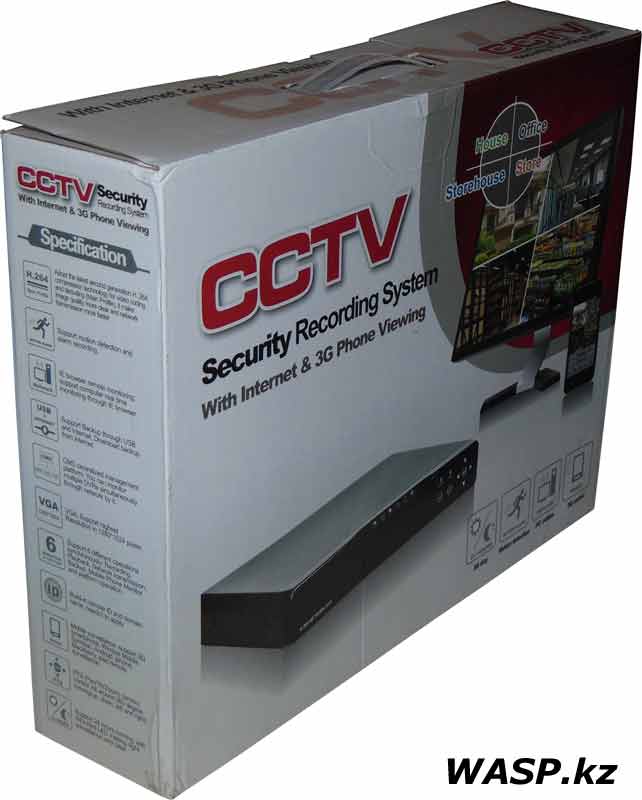

CCTV DVR TV-8108 видео регистратор на 8 камер



Сравнительно большая светлого оформления коробка, с пластиковой ручкой сверху. На коробке фото самого регистратора, указание на различные поддерживаемые спецификации и технологии... Внутри коробки находим сам ведиорегистратор TV-8108, в пакетике, с двумя защитными вставками по бокам. Коробка с комплектацией: блок питания, маленький компакт-диск, бумажный мануал на английском языке, пульт дистанционного управления, пакетик с винтами и стальная пластина для монтажа HDD. Да, чуть не забыл - еще в комплекте идет оптическая мышь с USB подключением.

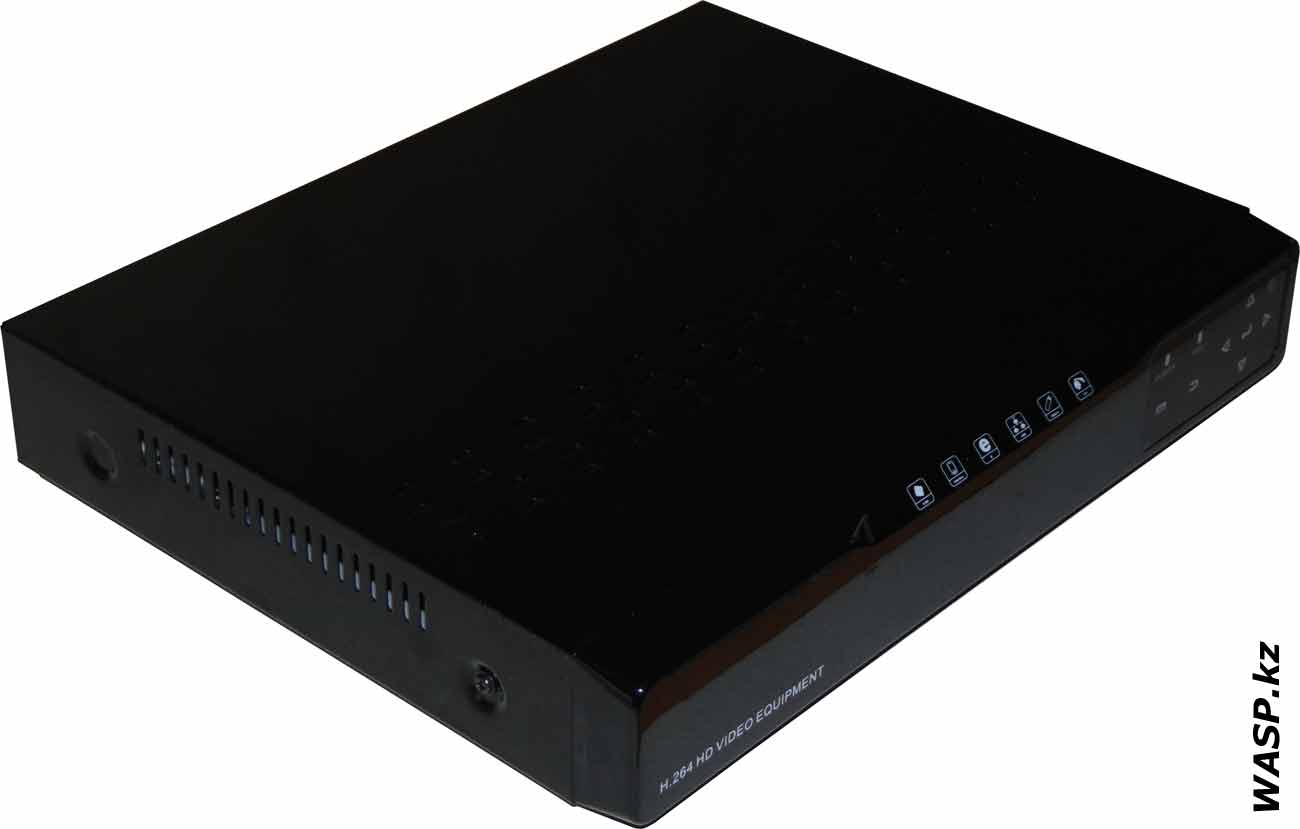

CCTV DVR TV-8108 полное описание видео регистратора

+ Щелкните по рисунку, чтобы увеличить!

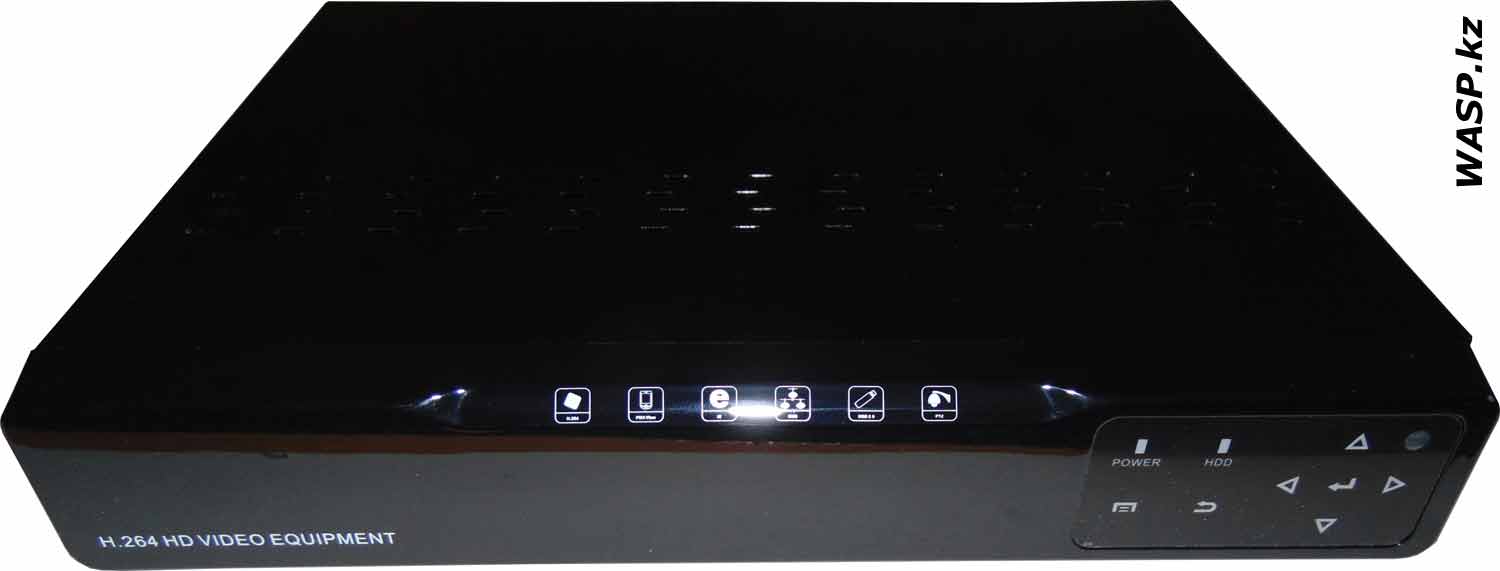

CCTV DVR TV-8108 обзор видеорегистратора

+ Щелкните по рисунку, чтобы увеличить!

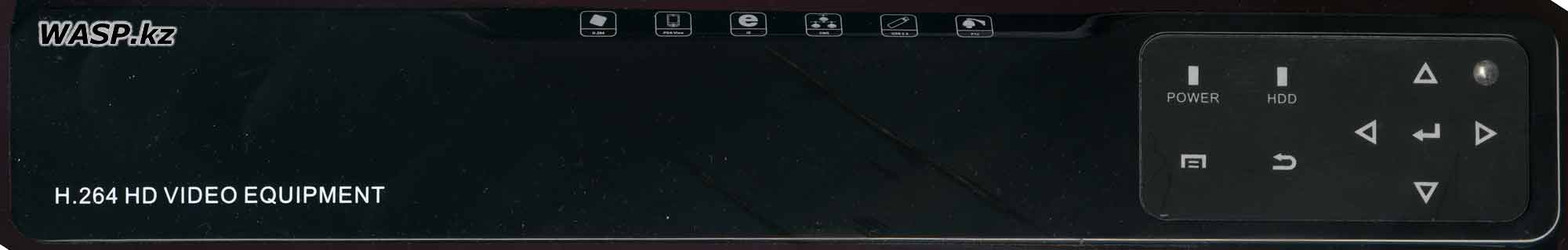

CCTV DVR TV-8108 передняя панель и кнопки управления

+ Щелкните по рисунку, чтобы увеличить!



Видеорегистратор TV-8108 имеет стандатрый прямоугольный вид - передняя пластмассовая панель, глянцевая поверхность заклеена защитной пленкой. Под ней видим: надпись H.264 HD Video Equipment. На правой стороне передней панели индикаторы работы и кнопки, частично дублирующие ПДУ.

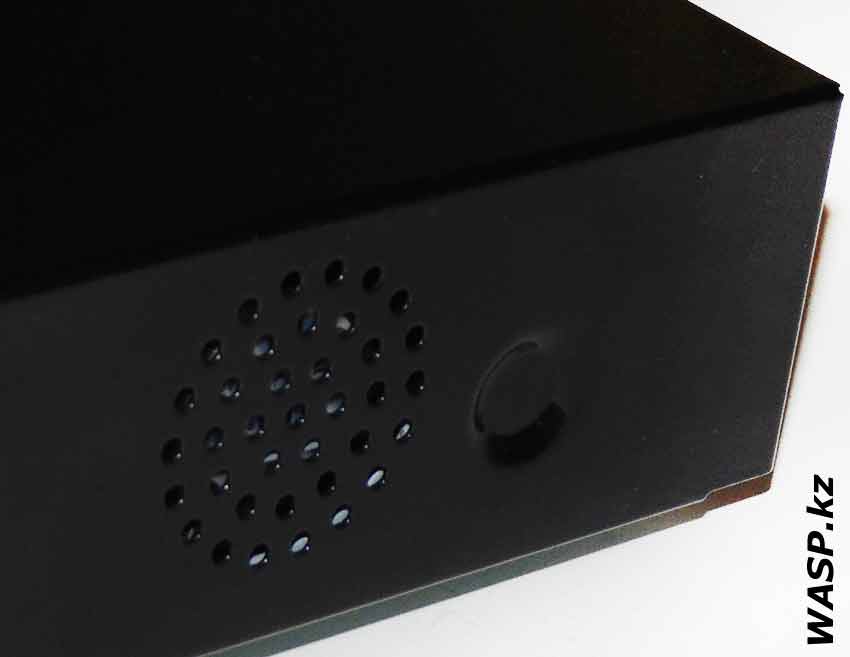

CCTV DVR TV-8108 вентилятор в регтстраторе



Верхняя крышка стальная, черная, имеет ряды вентиляционных отверстий и с правого бока решетка, за которой виден вытяжной вентилятор.

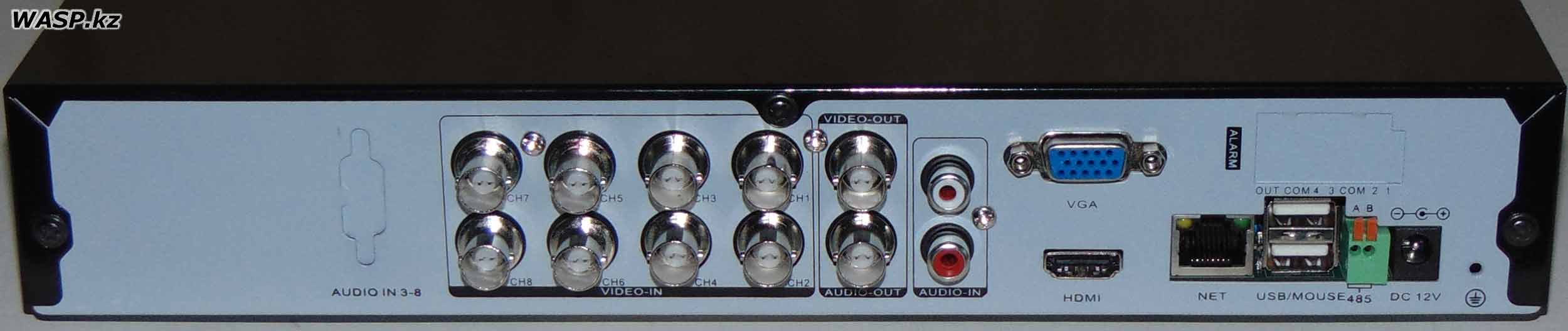

CCTV DVR TV-8108 разъемы на задней стороне

+ Щелкните по рисунку, чтобы увеличить!



Задняя сторона, здесь мы видим все интерфейсы: восемь разъемов типа BNC - входы камер наблюдения. Еще два таких же разъема - выходы видео и аудио. Затем один разъем VGA - для подключения монитора по аналоговому кабелю и один разъем HDMI - подключение монитора или телевизора по цифровому каналу. Сетевой разъем - RJ45, два порта USB, один разъем управления камерами (которые поддерживают эти функции), последний разъем - питание, на 12 вольт, полярность разъема обозначена тут же. На задней панели есть два маркированных, но нереализованных места: Audio IN 3-8 и ALARM - OUT COM...

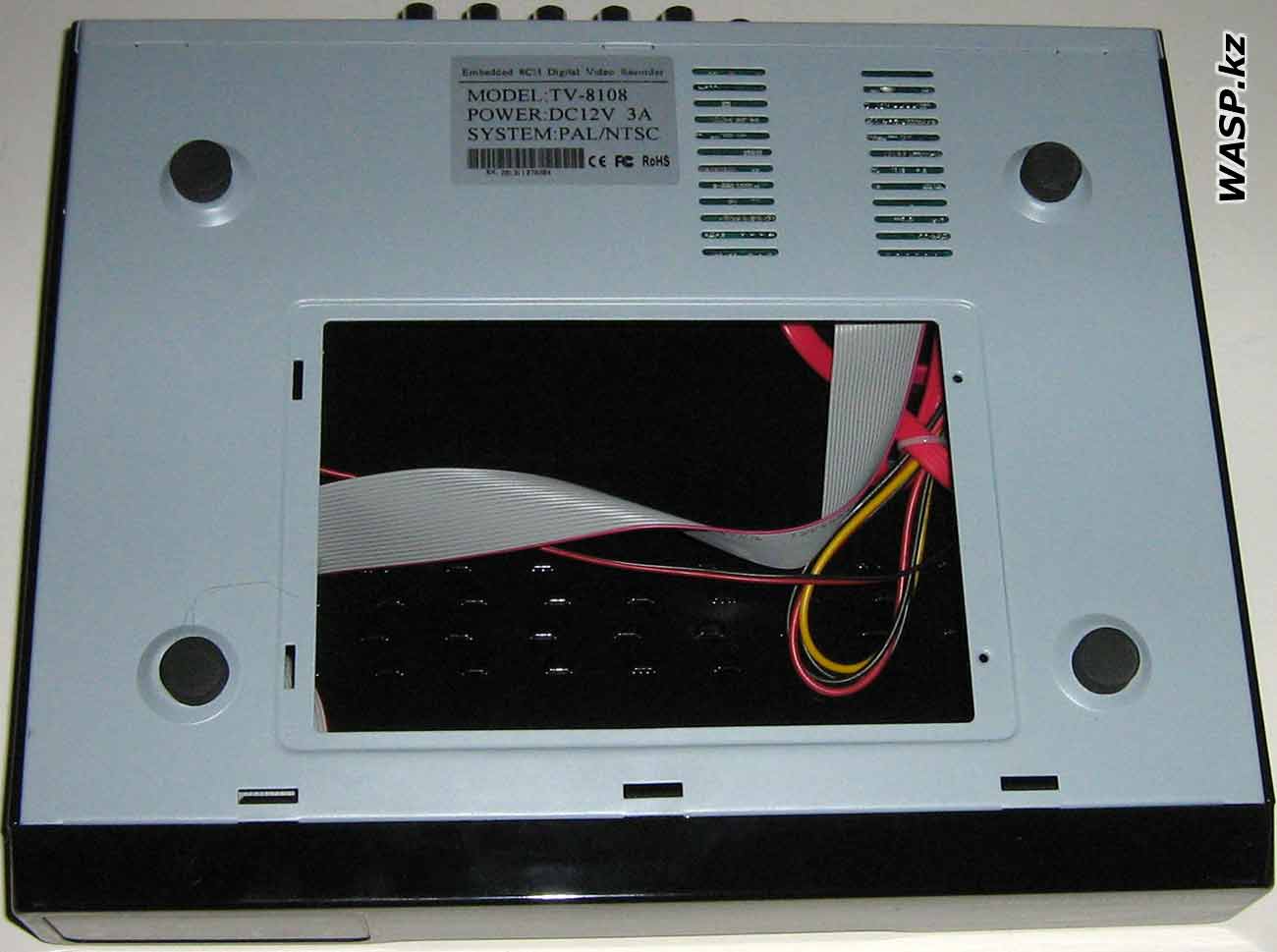

CCTV DVR TV-8108 нижняя сторона, место накопителя

+ Щелкните по рисунку, чтобы увеличить!

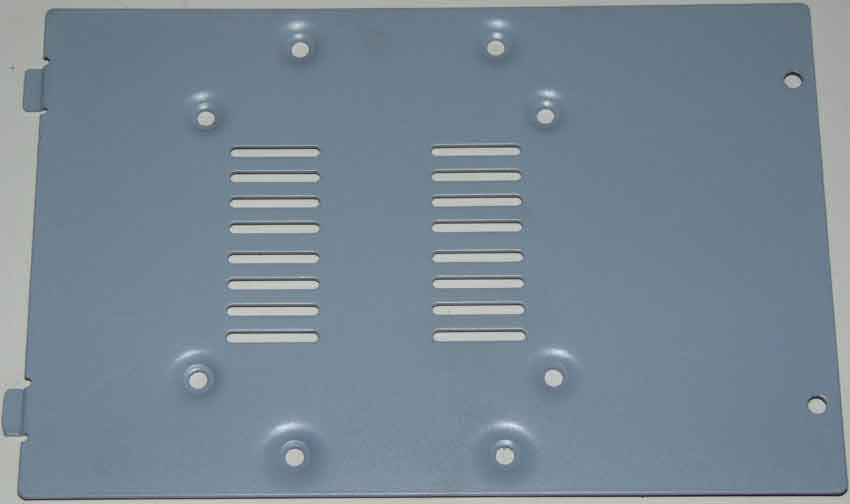

CCTV DVR TV-8108 пластина для крепление HDD

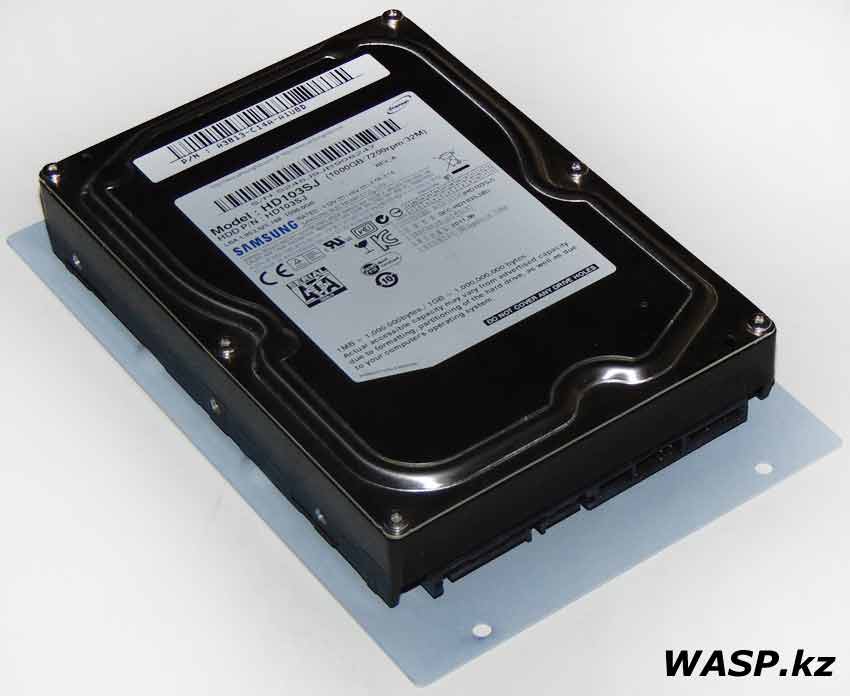

CCTV DVR TV-8108 установка HDD в видео регистратор

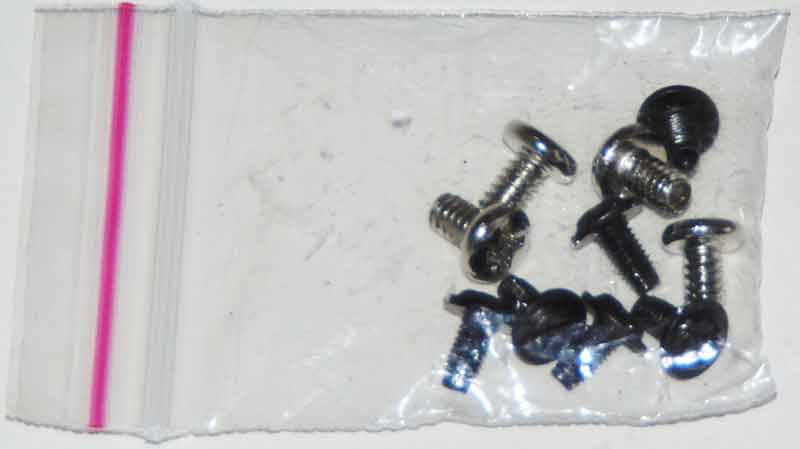

CCTV DVR TV-8108 монтажные винты в комплекте

Винтики в комплекте, для крепления жесткого диска и крышки...

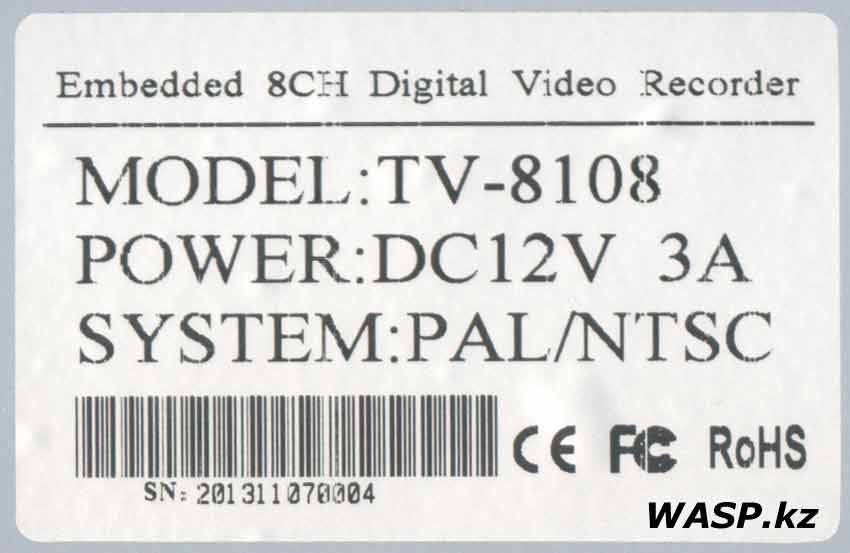

CCTV DVR TV-8108 этикетка с данными регистратора



Нижняя часть видеорегистратора TV-8108 также интересна. Здесь мы видим одну наклейку - такая же на упаковке, на ней указано название модели TV-8108, требование по питанию - постоянный ток на 12 вольт 3 ампера, система PAL/NTSC. Ряд вентиляционных отверстий, четыре резиновые ножки, а посередине огромная прямоугольная дыра... Сюда ставится жесткий диск. Он монтируется на прилагаемой к регистратору стальной пластине, винты также в комплекте. Внутри мы видим SATA кабель данных и разъем питания SATA устройств. Подключаем жесткий диск, вставляем пластину выступами в прорези корпуса, а другую сторону притягиваем двумя болтиками.

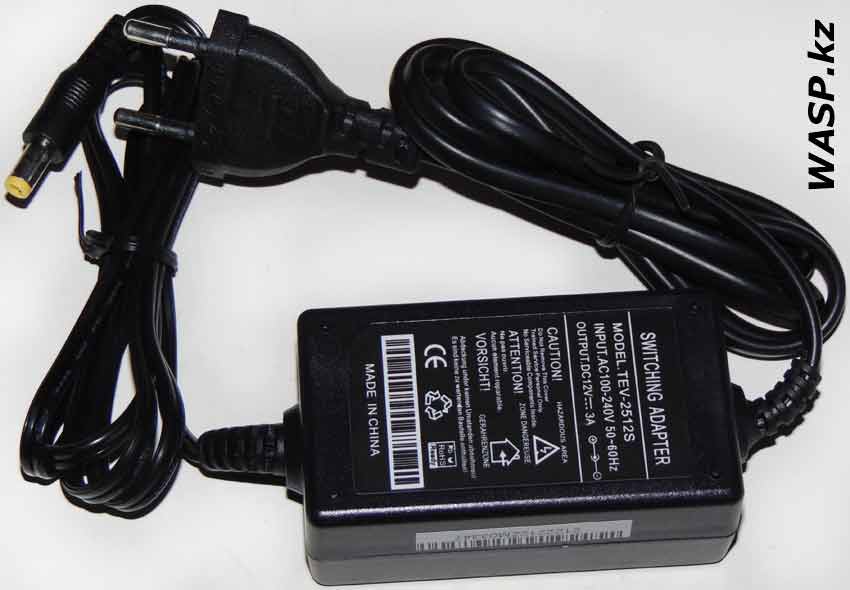

TEV-2512S блок питания для CCTV DVR TV-8108



Блок питания к регистратору довольно солидный, увесистый, с длинными шнурами, похож на БП от ноутбука... на нем этикетка, где указана модель блока питания: TEV-2512S, он так же изготовлен в Китае.

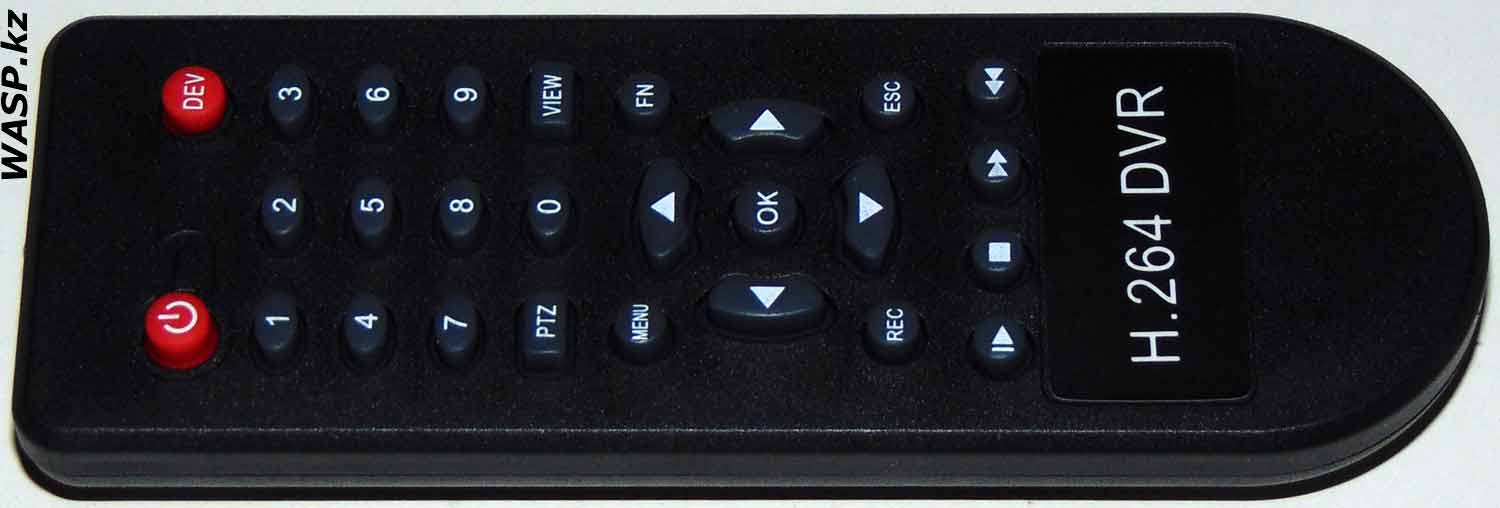

H.264 DVR пульт ДУ для CCTV DVR TV-8108

+ Щелкните по рисунку, чтобы увеличить!

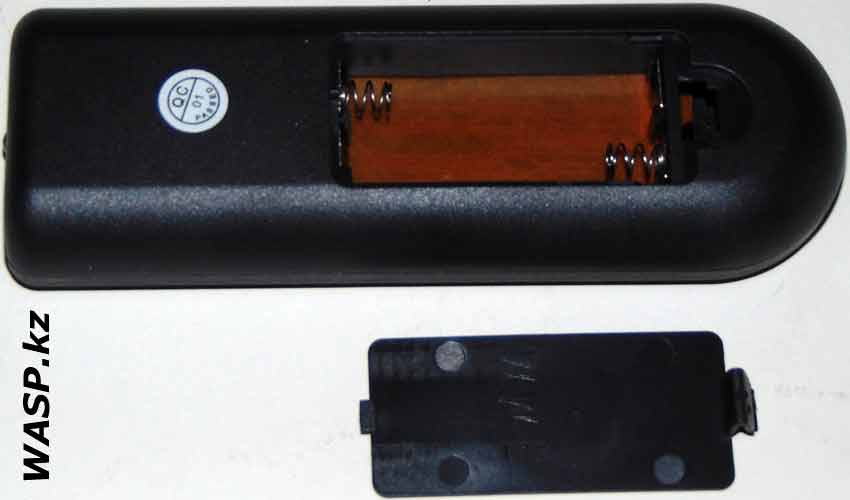

CCTV DVR TV-8108 пульт дистанционного управления



Пульт дистанционного управления простенький, маленький. На нем 27 кнопок управления, на нем все та же маркировка H.264 DVR. Питанием ПДУ служат две пальчиковые батарейка формата ААА.

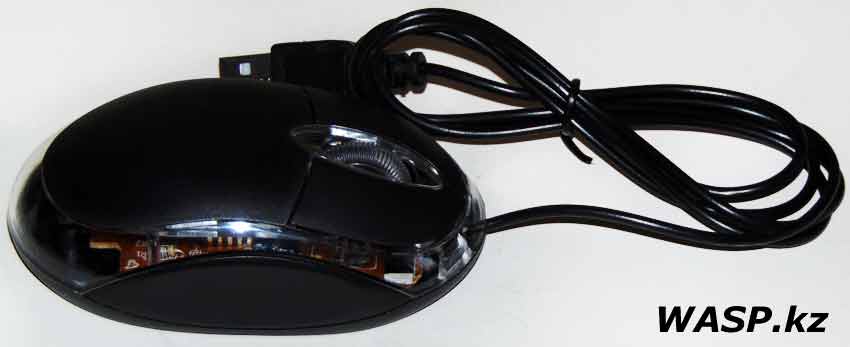

CCTV DVR TV-8108 USB мышка в комплекте



Мылка - очень простенькая, маленькая, но ее хватает. Разумеется, можно использовать любую другую мышь с этим видео регистратором...



CCTV DVR TV-8108 установочный диск, можно здесь скачать



Компакт диск, на нем 31 Мб данных: мануалы на английском и китайском, программы IPCamSuite, прочее программное обеспечение под Windows, Android и прочие мобильные системы. Копию этого компакт-диска я выкладываю - ссылка на скачивание внизу статьи.



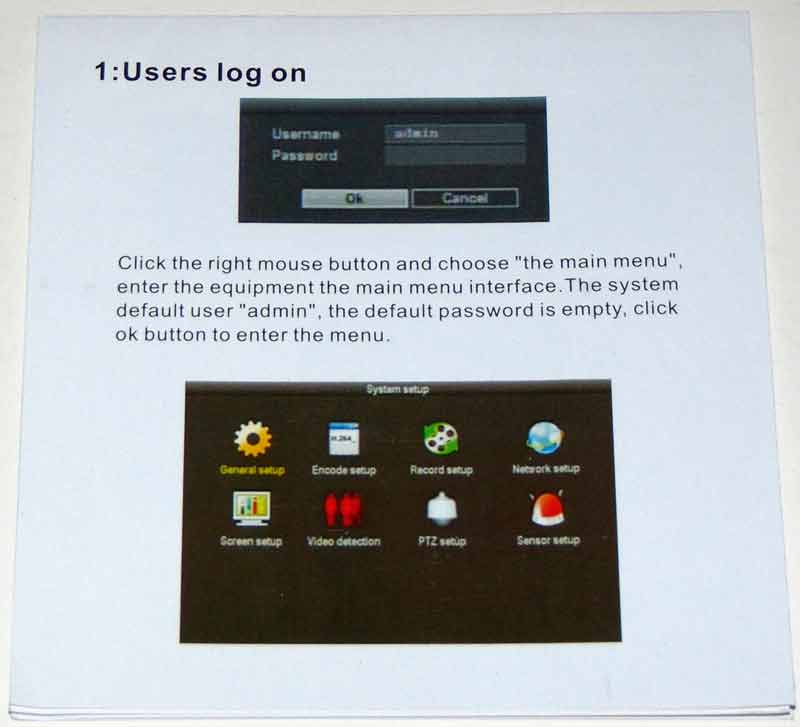

CCTV DVR TV-8108 гарантийный талон регистратора CCTV DVR TV-8108 руководство пользователя, скачать здесь

Бумажные дела...



В комплекте также идет гарантийный лист и бумажный мануал - руководство эксплуатации (ссылка на его скачивание внизу статьи).

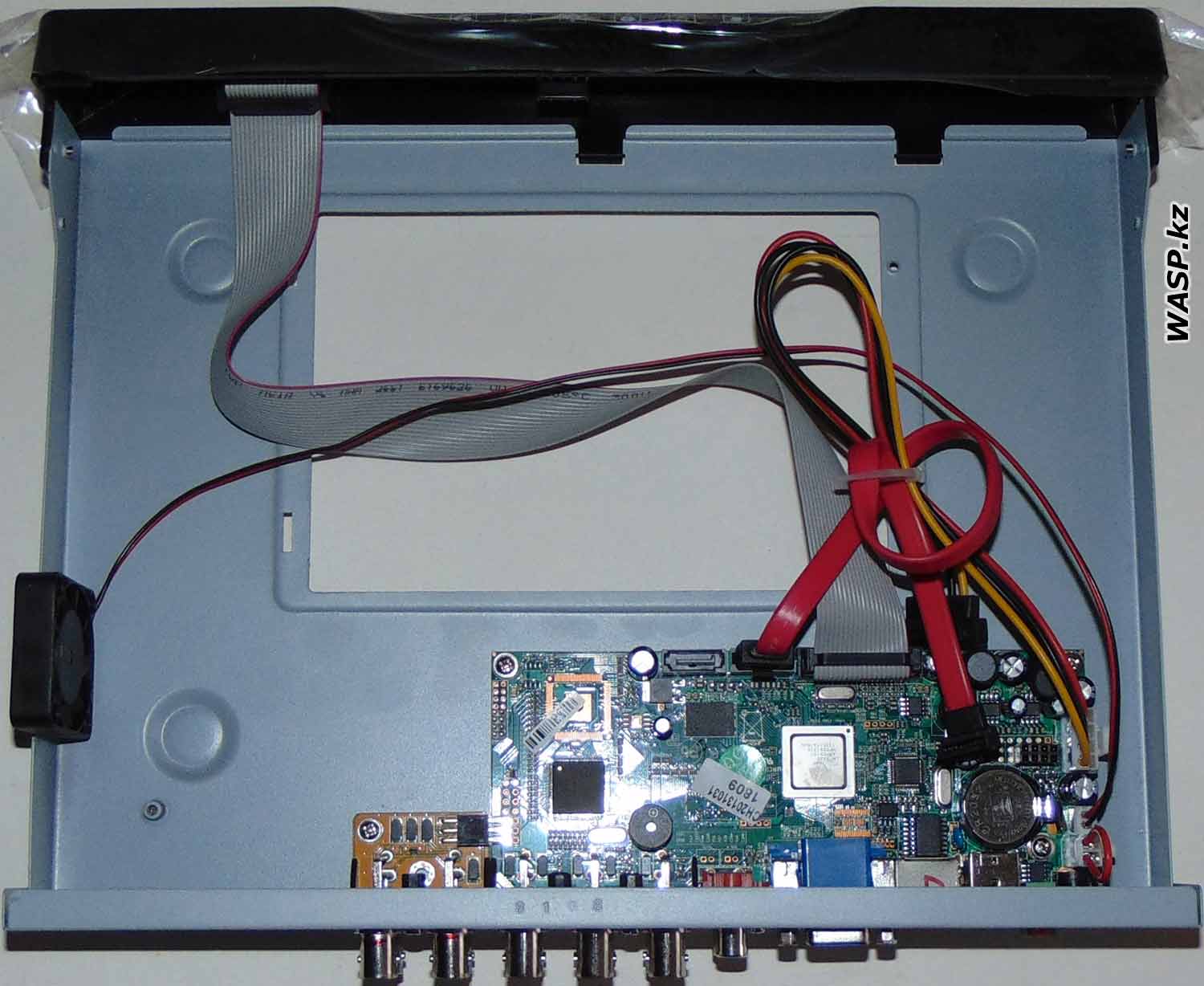

CCTV DVR TV-8108 полная разборка регистратора

+ Щелкните по рисунку, чтобы увеличить!



Снимаем верхнюю крышку видеорегистратора CCTV DVR TV-8108, внутри видим три платы: одна большая - системная или основная, к ней рядом подключается маленькая плата, на которой четыре разъема - в зависимости от модели, этой платы может и не быть, тогда регистратор четырехканальный... И еще одна плата - фронтальная, плата передней панели, управления и индикации.

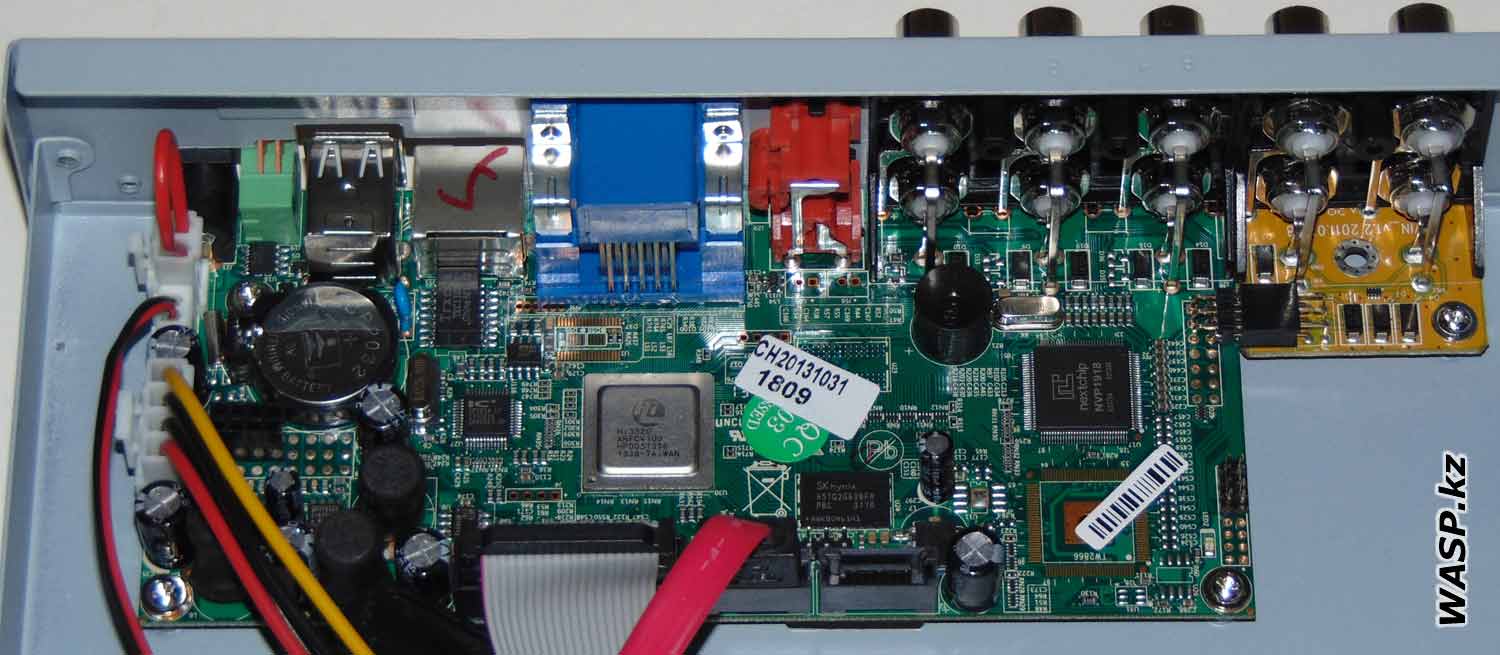

CCTV DVR TV-8108 системная плата видео регистратора

+ Щелкните по рисунку, чтобы увеличить!

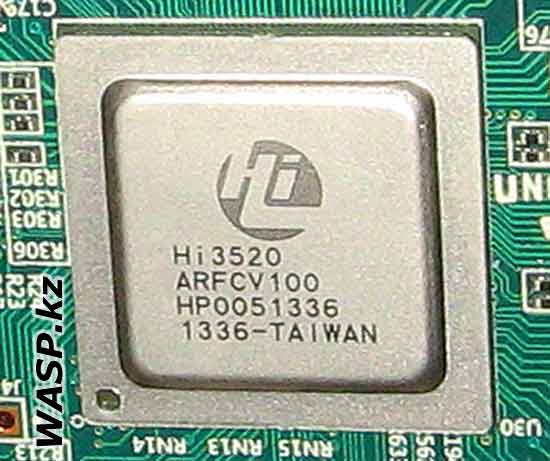

Hi3520 процессор в видеорегистраторе CCTV DVR TV-8108



Системная плата основана на процессоре Hi3520 от китайской HiSilicon Technologies, точнее это продукция бывшего процессорного подразделения Huawei. Процессор не новинка, его производство запущено в 2010 году, но, тем не менее, он по-прежнему актуален и востребован.

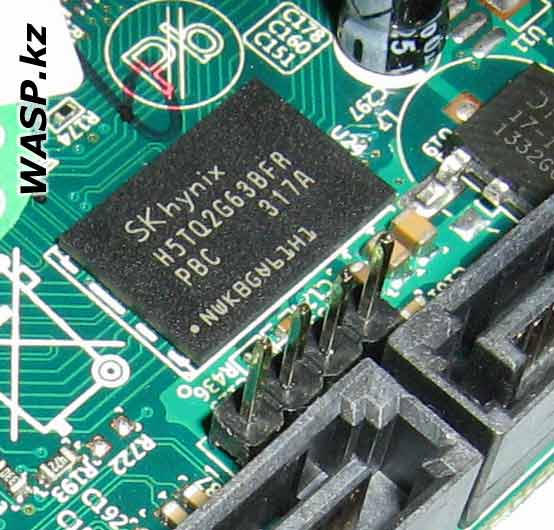

Hynix H5TQ2G63BFR чип ОЗУ, DDR3 128 Мб одна микросхема



Рядом чип оперативной памяти Hynix H5TQ2G63BFR, тип DDR3 объем 128 Мб. Рядом видим наклейку, на которой - CH20131031.

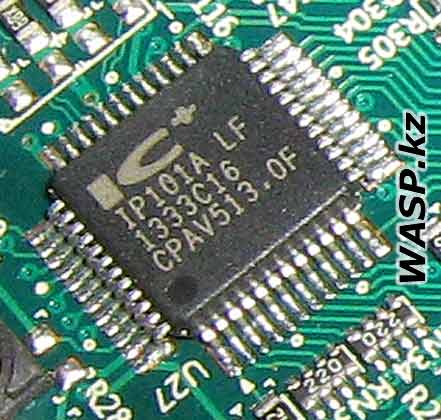

IP101A LF миткросхема сетевого контроллера LAN



Микросхема IP101A LF производства IC Plus Corp. - это сетевой контроллер, который обеспечивает работу порта LAN. Возле самого порта трансформаторная сборка Trxcom TRC1102NL.Еще микросхемы SPEAK TPF133A - это Low Power, 3-channel Video Filter for HD Video. Микросхема MP1484EN это преобразователь DC-DC напряжений - их три штуки. Микросхема контроллера порта RS485 - управления поворотными камерами с изменяемым фокусом объектива.

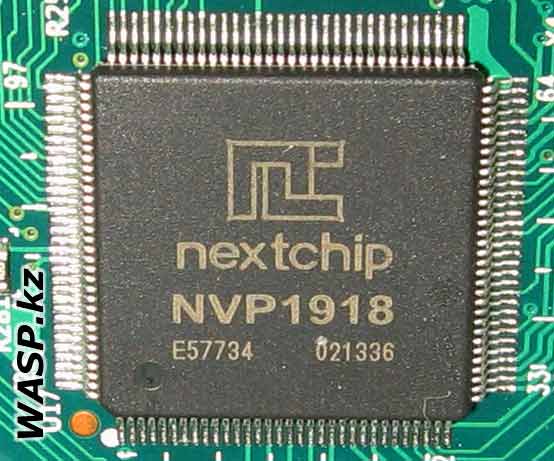

Nextchip NVP1918 чип аудио и видео кодирования



Микросхема Nextchip NVP1918 - 8 канальный видео кодер и энкодер, а также аудио кодек. Производства NEXTCHIP Co., Ltd.

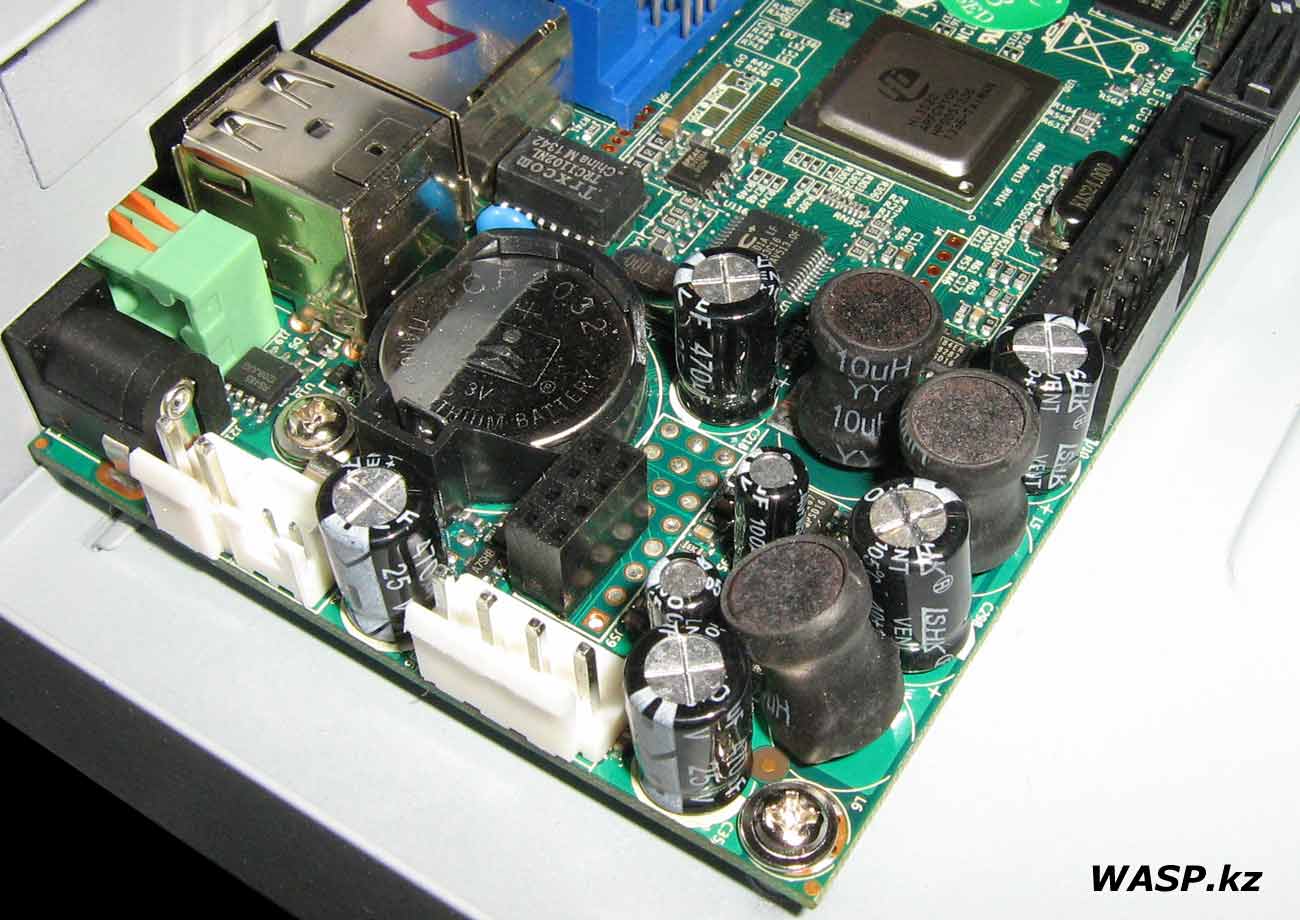

CCTV DVR TV-8108 схема системной платы регистратора

+ Щелкните по рисунку, чтобы увеличить!



На плате, помимо внешних разъемов распаяны внутренние: 2 SATA разъема и один питания SATA устройств (видимо можно подключать два жестких диска). Разъем идущий на вытяжной вентилятор. Один разъем под гибкий шлейф - он идет на переднюю панель.

На плате масса разведены, но не распаянных мест - видимо эта плата применяется и в других моделях видеорегистраторов с разными характеристиками.

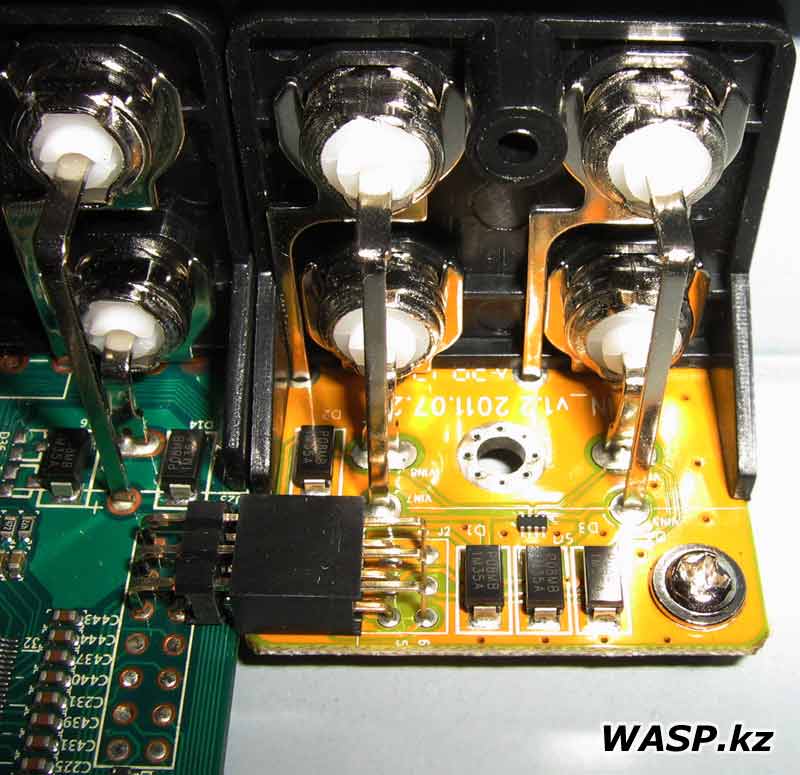

CCTV DVR TV-8108 плата на четыре дополнительные камеры



Маленькая плата с 4 разъемами BNC соединяется через разъем, на ней почти нет элементов...

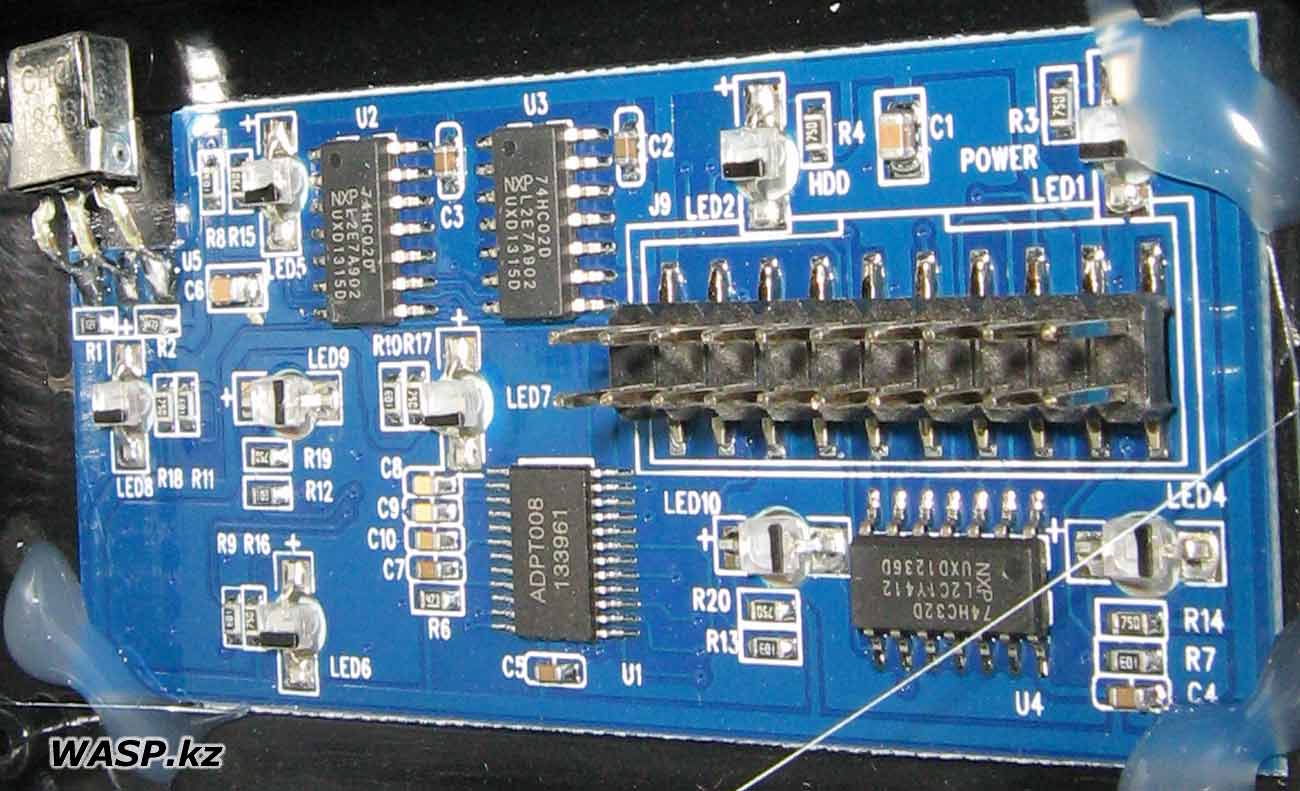

CCTV DVR TV-8108 плата передней панели, схема

+ Щелкните по рисунку, чтобы увеличить!

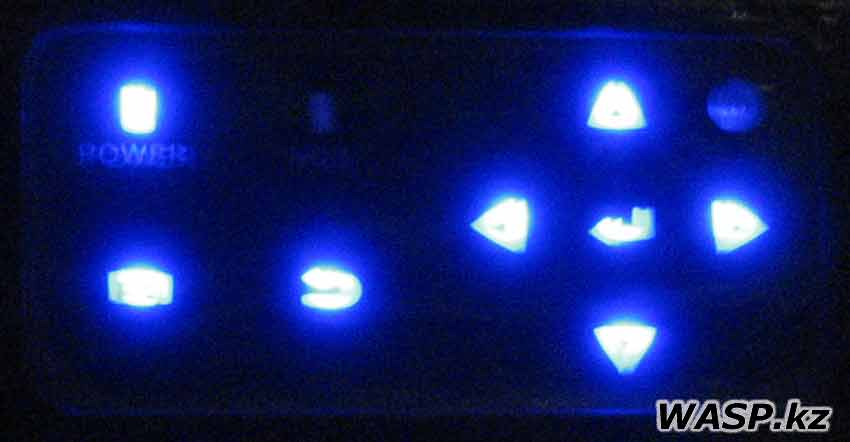

CCTV DVR TV-8108 так светятся кнопки управления



Плата передней панели, синего цвета. На ней распаян разъем для соединительного шлейфа. Микросхемы: NXP две 74HC02D и одна 74HC32D. И еще одна микросхема ADPT008... На плате распаян также ИК-датчик в стальном экране... Кнопки управления расположены с той стороны платы, но с этой стороны на каждой кнопке имеется светодиод - во время работы эти кнопки ярко светятся синим светом...



Кто производитель этого видеорегистратора? Логотип CCTV очень часто встречается, но сайта или иных данных об нем нет. Но есть сайт Techvision, где все более менее подробно описано... Но там эта модель видеорегистратора называется HD PVR TV-8100.



* Эта модель видеорегистратора на сайте Techvision

* Скачать копию установочного диска к этому регистратору

* Скачать руководство пользователя к этому регистратору



Работа видеорегистратора, его меню и настройки во Второй части статьи...





Михаил Дмитриенко, Алма-Ата, 2015 г.

Комментарии
#1 grandmaster
November 16 2015 11:30:21
Добрый день, подскажите пожалуйста. У меня установлен такой видео регистратор. Долгое время я им не пользовался, и забыл какой пароль. Подскажите пожалуйста как сбросить на заводские настройки
#2 wasp
November 16 2015 17:08:38
Можно попробовать так: полностью отключить от сети устройство, снять верхнюю крышку и на пару минут вытащить батарейку с системной платы.

Иногда это помогает, а иногда... и нет. Но попробовать стоит.

*
#3 Cifral
November 17 2015 05:21:41
СКОРЕЕ ВСЕГО, это не прокатит. Пароль вытаскиванием батарейки не сбросить... Потому как он хранится не в ЭНЕРГОЗАВИСИМОЙ памяти, а в флэш-памяти.

Поэтому необходим сброс в самой этой микросхеме. А здесь самое эффективное - замыкание ножек.

Для этого надо найти эту микросхему. На фото этого регистратора не видно флэш-памяти, вероятно она с обратной стороны системной платы.
Значит надо открутить, найти эту микросхему, найти на нее даташит и уж после этого копать...

Я 2-3 раза такую операцию производил. Для замыкания контактов использовал металлический школьный циркуль, но вместо графита вставлял иглу.

)))
#4 Cifral
November 17 2015 05:25:39
Вот, такая микросхема должна быть. На примере другого видеорегистратора SuniVision AP-9114HV

wasp.kz/raz/ap-9114hv/21_ap-9114hv.jpg
