Статьи » Мониторы, телевизоры » Fujitsu Siemens B17-1 ЖК-монитор
Fujitsu Siemens B17-1 ЖК-монитор

Fujitsu Siemens B17-1 ЖК-монитор





Мониторы с логотипом Fujitsu Siemens не самый массовый продукт, а в те времена, когда появился монитор Fujitsu Siemens B17-1, они были вообще редкостью. Причина в том, что данные мониторы как правило, шли в комплекте с так называемыми "брэндовыми" компьютерами... и тот монитор, который мы сейчас рассмотрим, так же был в комплекте компьютера Fujitsu Siemens Scenic E600, поэтому в название этого монитора иногда выглядит так: Fujitsu Siemens SCENICVIEW B17-1.

Перейдем непосредственно к внешнему осмотру монитора. Пластмассовый корпус имеет светло-серый, или светло-бежевый цвет. Экран матовый, покрыт антибликовой пленкой. Обрамление экрана довольно широкая рамка, по нынешним понятиям. Под экраном логотип Fujitsu Siemens, ниже расположена серебристая вставка с кнопками управления: четыре маленькие кнопки, одна большая и индикатор питания. Это кнопки: Меню/Выбор, две кнопки навигации по меню, одновременно они в штатном режиме осуществляют регулировку громкости, включения/выключения звука, регулировку яркости. Кнопка выход и одновременно кнопка автоматической настройки. Затем идет светодиодный индикатор работы монитора и последнее - круглая кнопка включения/выключения питания. По краям нижней панели зарешеченные отверстия, под ними динамики встроенной акустической системы. На нижней грани, чуть левее панели управления, разъем типа мини-джек, к нему можно подключать наушники.

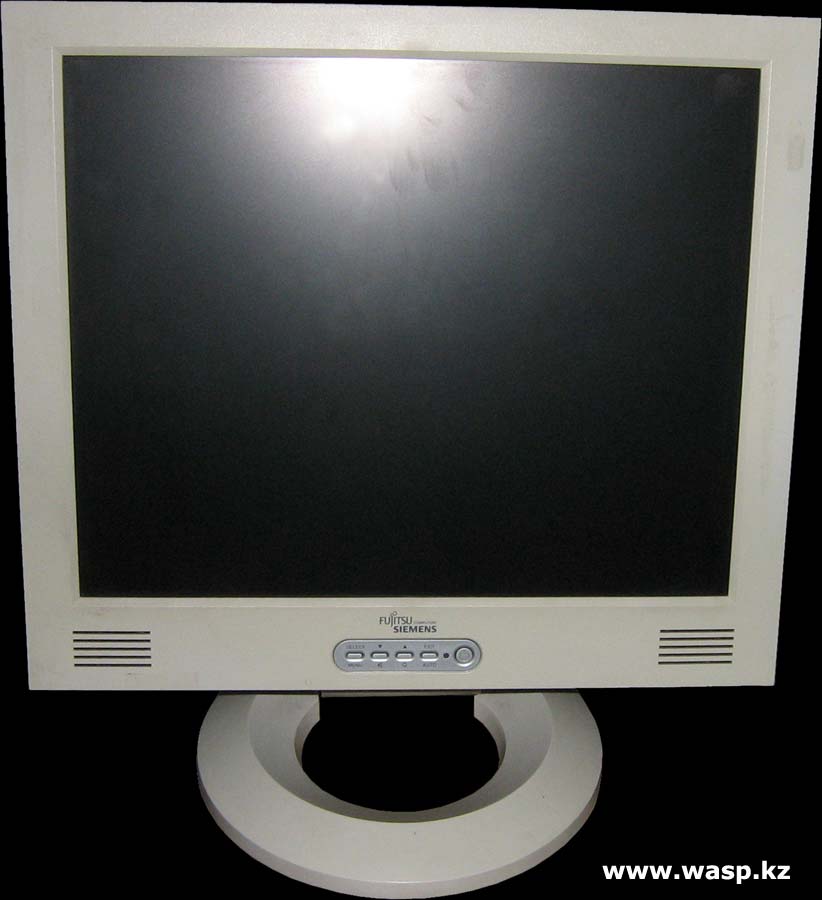

Fujitsu Siemens B17-1 ЖК-монитор начала 2000-х годов



Fujitsu Siemens B17-1 стильный жидкокристаллический монитор

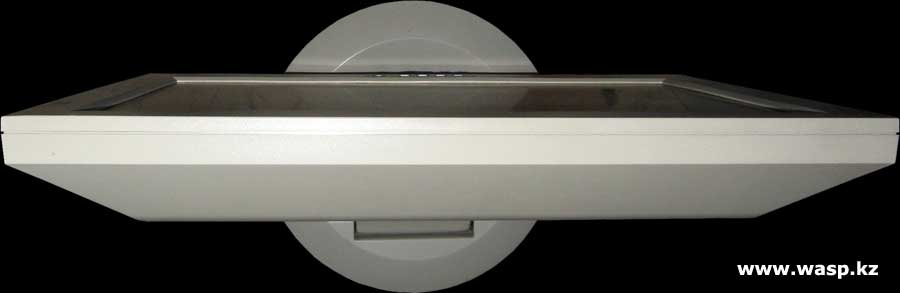

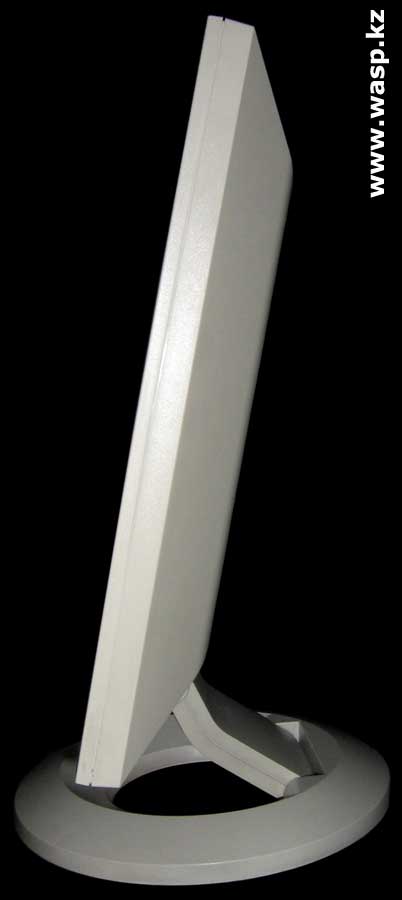

LCD монитор Fujitsu Siemens B17-1 немецкий дизайн



Fujitsu Siemens B17-1 монитор для брендовых компьютеров

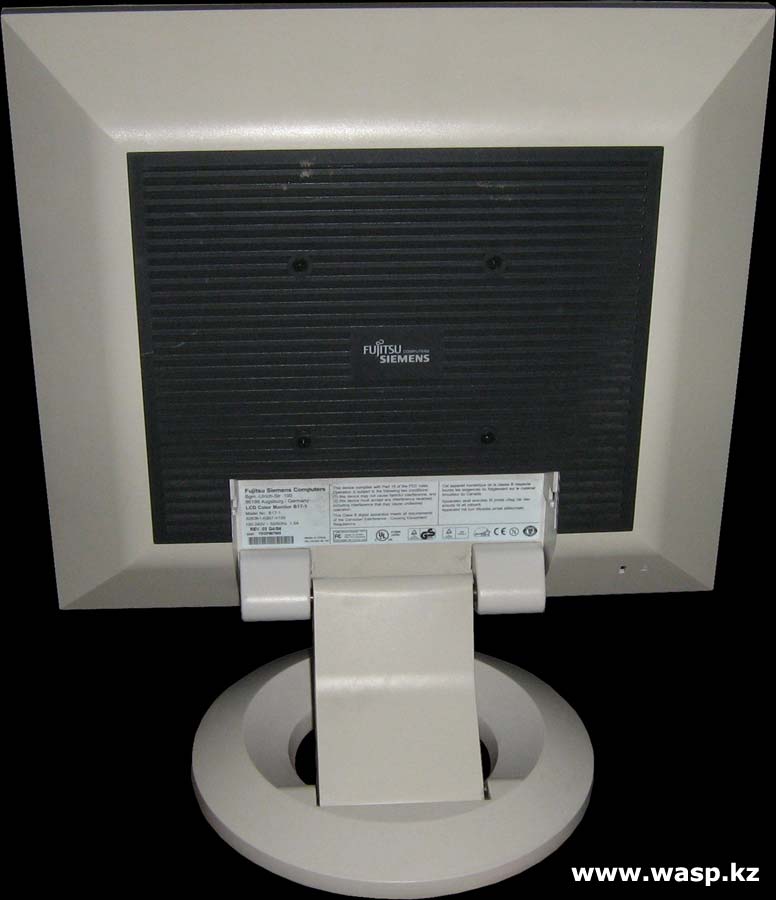

Задняя сторона монитора. Посередине большая решетчатая вставка из черной пластмассы, по ее центру наклейка с логотипом производителя, вокруг квадратом четыре отверстия, в них шурупы. Они держат заднюю стенку, и одновременно предназначены для монтажа к кронштейну, если пользователь захочет повесить монитор на стену. В нижней части этой черной вставки вырез и небольшая ниша - там расположены все разъемы: стандартный разъем под компьютерный шнур питания от сети переменного тока, разъем VGA или правильнее D-Sub, разъем типа мини-джек, для соединения встроенной акустической системы монитора с выходом звуковой карты ПК.

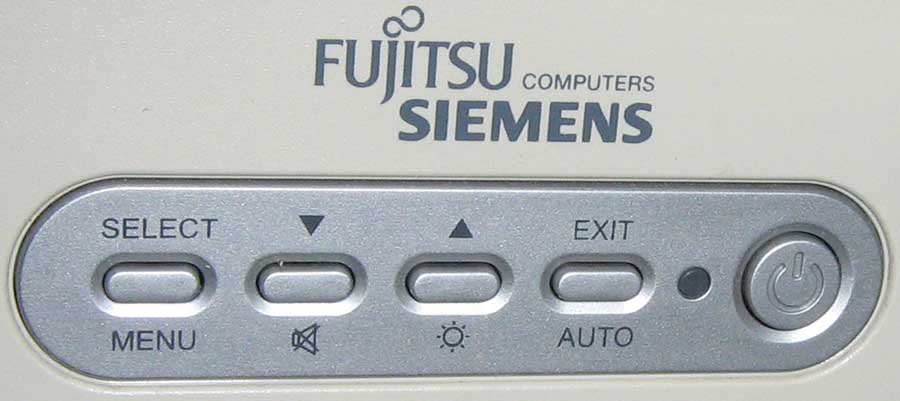

Fujitsu Siemens Conputers монитор B17-1 все элементы настройки

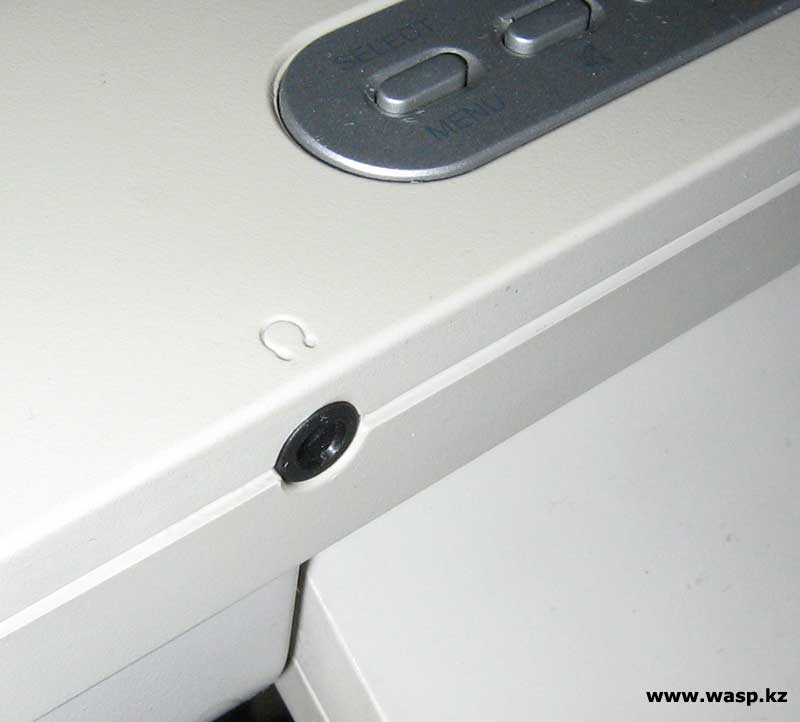

гнездо для подключения наушников в Fujitsu Siemens B17-1

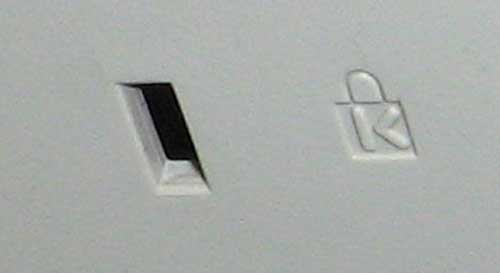

монитор Fujitsu отверстие кенсингтонского замка



Fujitsu Siemens B17-1 крепление на стену кронштейн

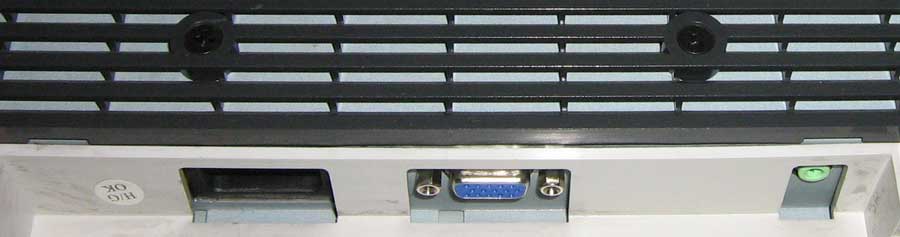

разъемы на мониторе Fujitsu Siemens B17-1 питание VGA аудио

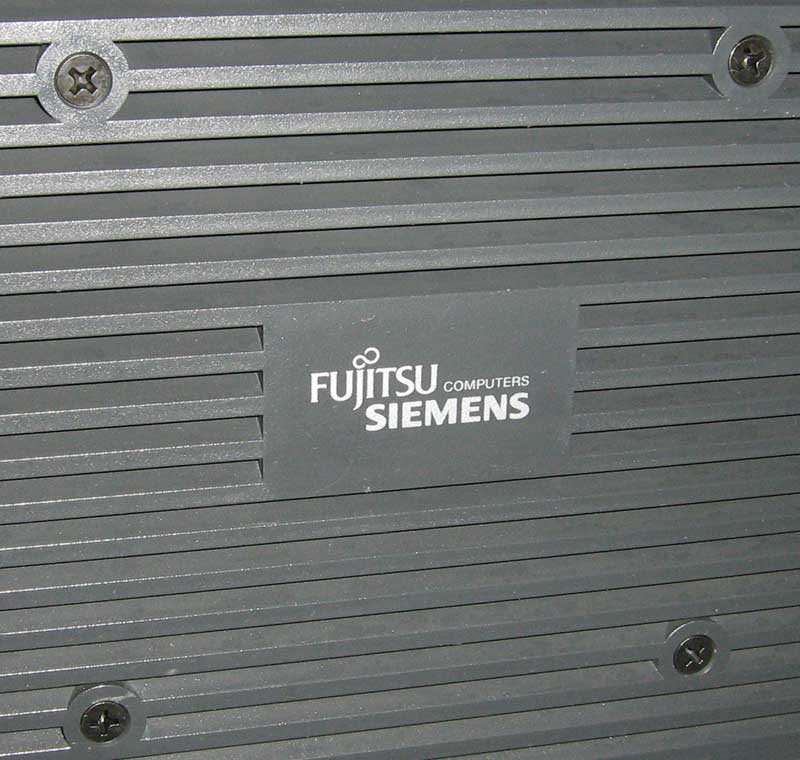

декоративная решетка на мониторе B17-1 пластмасса



Fujitsu Siemens B17-1 наклейка на мониторе S26361-K907-V50 E135689

Щелкните по рисунку, чтобы увеличить! - click to zoom image

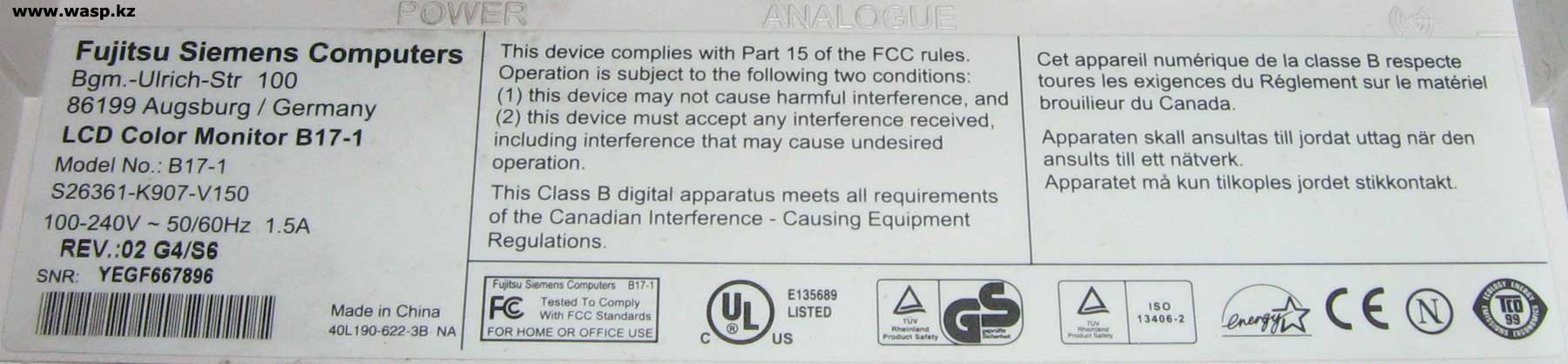

В эту же нишу вклеена этикетка монитора, из нее можно узнать: Fujitsu Siemens Computers. Bgm.-Ulrich-Str 100, 86199 Augsburg / Germany. LCD Color Monitor B17-1, S26361-K907-V50, 100-240V ~50/60Hz 1.5A, REV.:02 G4S/S6, Made in China 40L190-622-3B NA. Потом идут непременные сертификации и стандартизации - FCC, E135689, ISO13406-2, TCO99 и так далее...

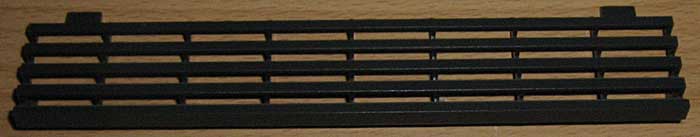

Эту нишу можно закрыть специальной решетчатой вставкой, идущей в комплекте с монитором. В правой нижней части, в задней стороне монитора - разъем под кенсингтонский замок.

Ножка монитора Fujitsu Siemens B17-1 довольно таки мощной конструкции, она позволяет менять наклон и высоту монитора. Нижнее основание имеет шесть резиновых ножек, которые наклеены на толстенную стальную пластину. Там же расположен фиксатор, который удерживает ножку на необходимой высоте. К самому монитору ножка крепится шестью внушительными винтами.

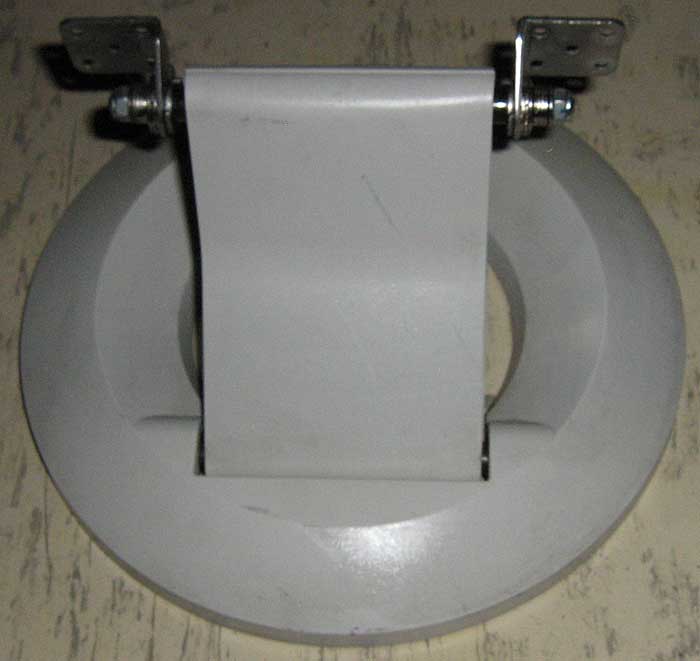

стойка монитора Fujitsu B17-1 регулировка по высоте и углу наклона



Fujitsu Siemens B17-1 основание ножки монитора сталь

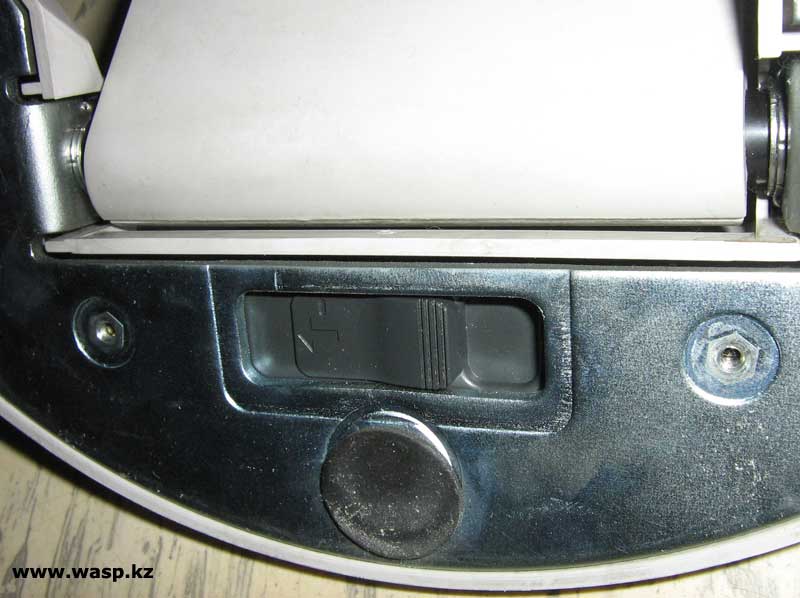

монитор Fujitsu фиксатор наклона на основании



Чтобы разобрать монитор (к чему мы сейчас и приступаем), следует снять две пластмассовые крышки, которые закрывают доступ к креплению ножки к монитору - их поддеваем тонкой плоской отверткой, они сидят на защелках. Сняв их и открутив шесть винтов, убираем ножку. Затем откручиваем четыре винта, тех, которые предназначены для настенного крепления. Выкручивать больше нечего, а монитор никак не разбирается... Кажется, обе половинки корпуса склеены между собой... Однако это не так - просто половинки соединены с помощью защелок и безболезненно разъединить их не всегда получится. Используем несколько отверток, одна тоненькая... начинаем с нижнего торца монитора, если что, там не будут видны наши косяки...

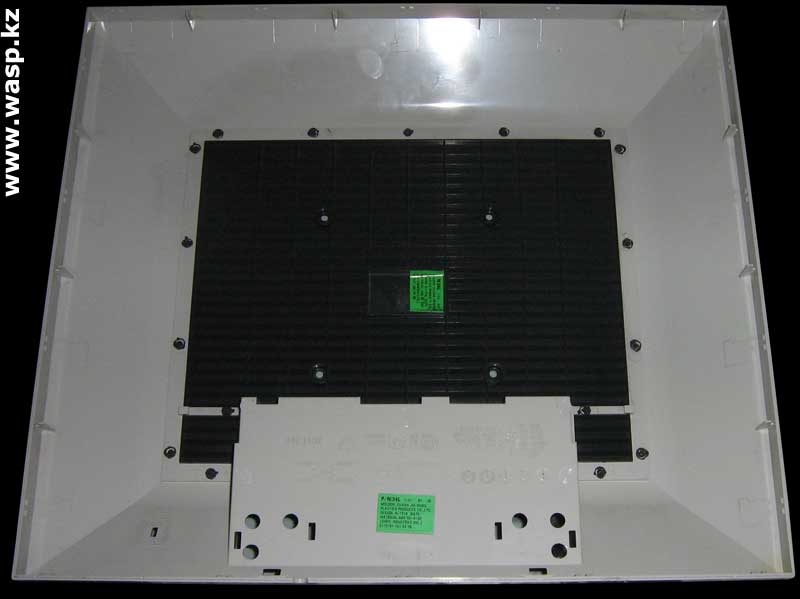

Снимаем заднюю крышку, зацениваем качество сборки и качество материалов. Все это на высоком уровне. Весь пластмассовый корпус изготовлен китайской компанией Fujian Jih Hsing Plastics Products Co. Ltd.



Fujitsu Siemens B17-1 задняя крышка - как разобрать монитор - просто

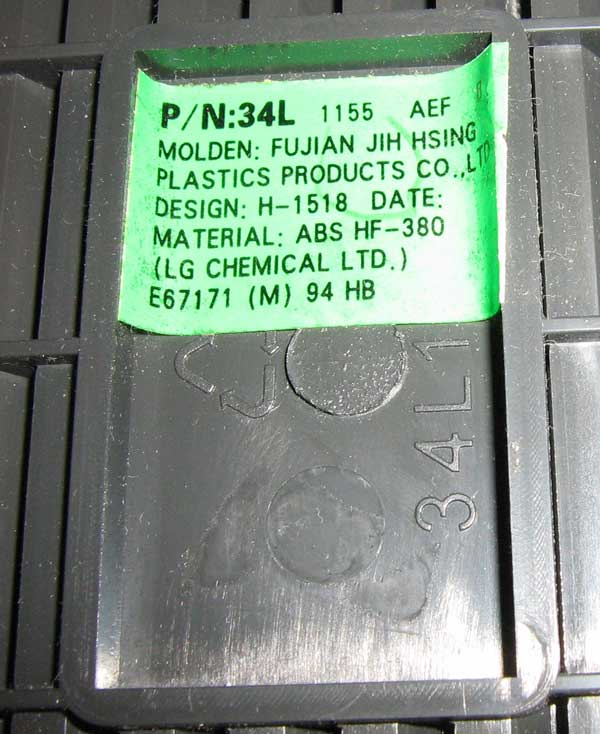

изготовитель пластмассовых корпусов Fujian Jih Hsing H-1518 FBS HF-380



чтобы разобрать монитор Fujitsu Siemens B17-1 надо сделать следующее

Щелкните по рисунку, чтобы увеличить! - click to zoom image



Fujitsu Siemens B17-1 устройство монитора и защелки корпуса

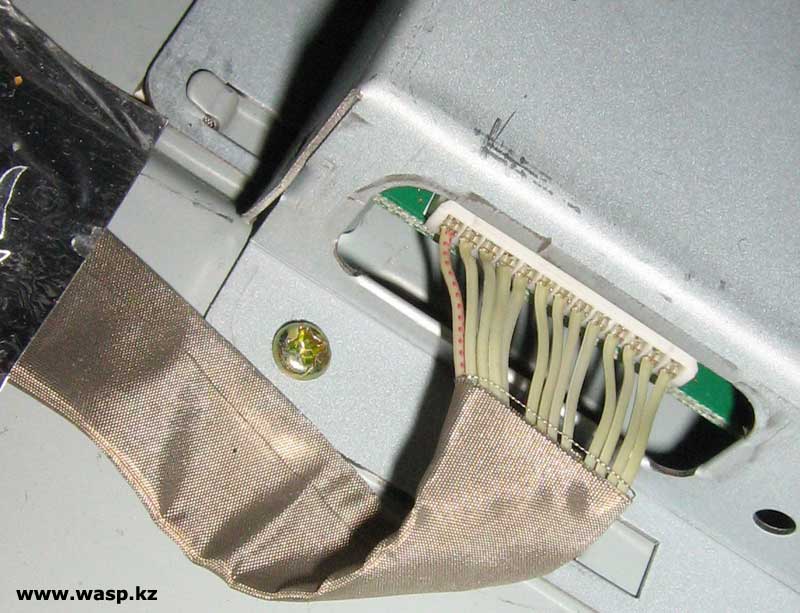

разъем с панели управления на системную плату Fujitsu Siemens B17-1

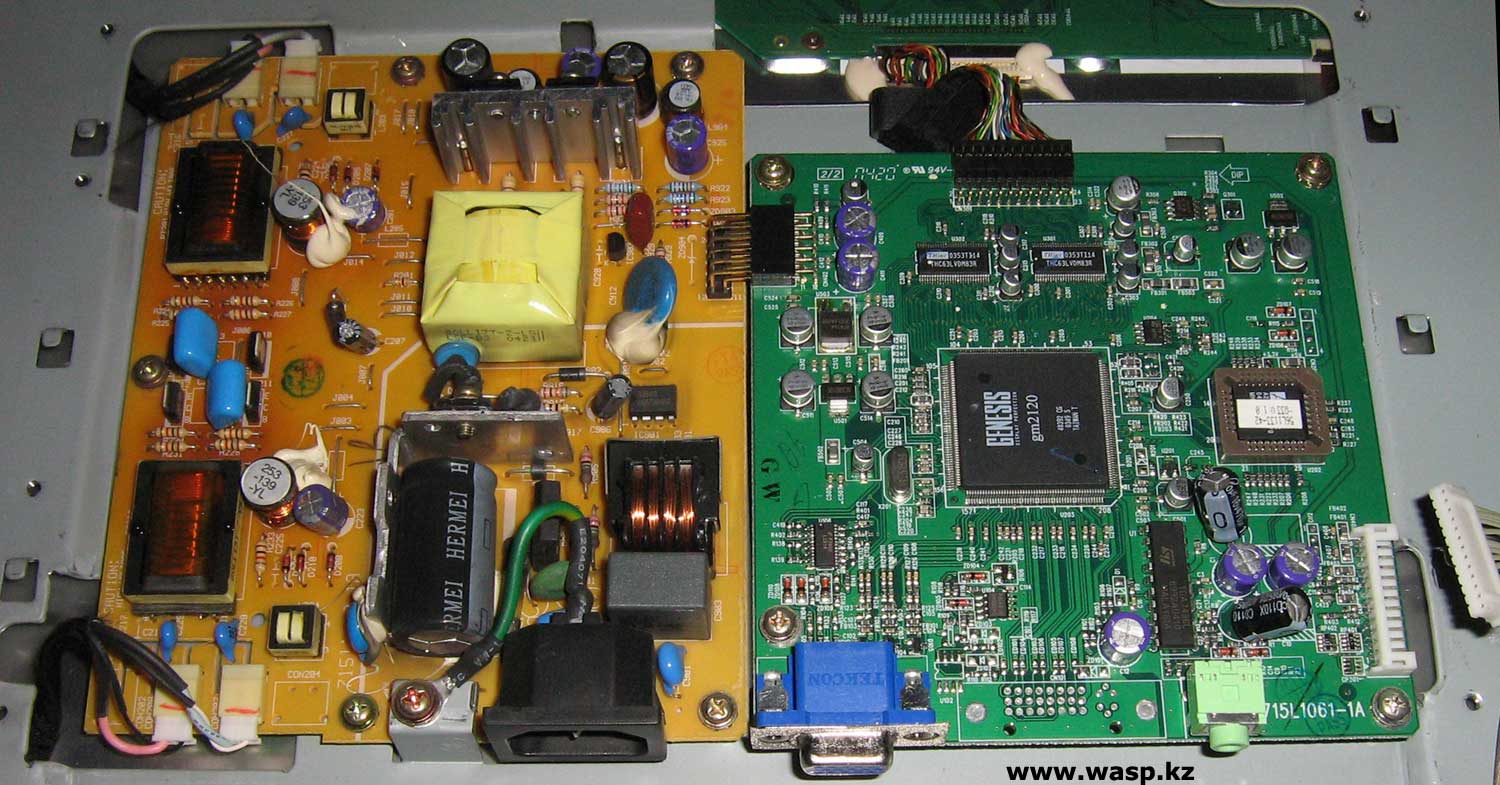

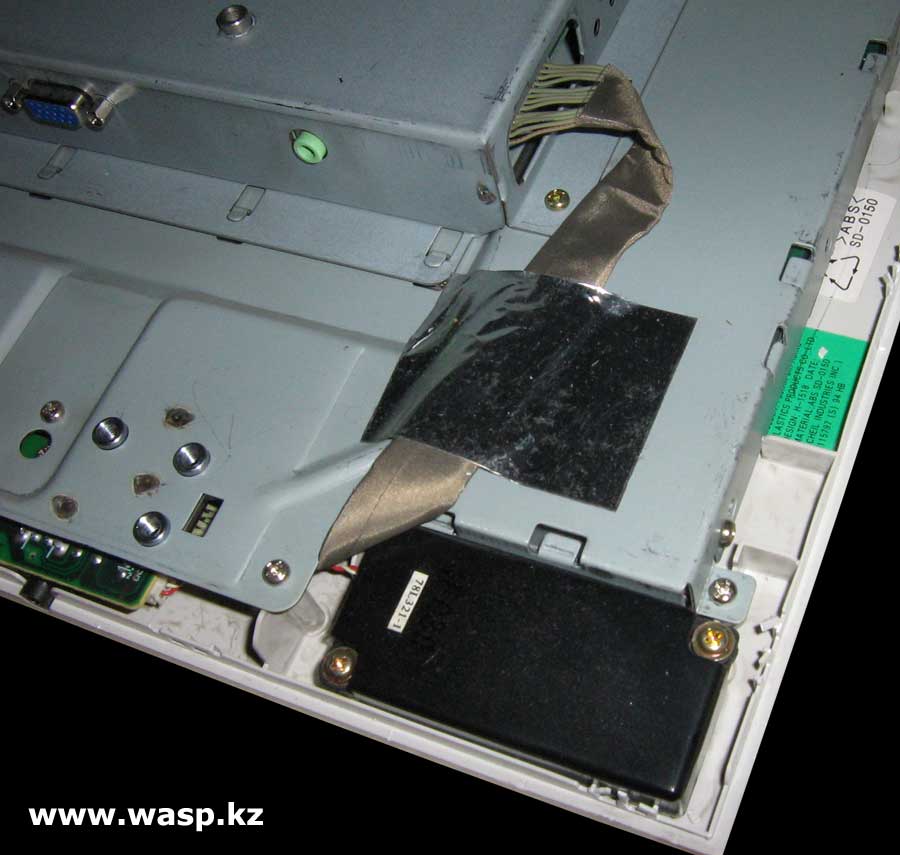

Fujitsu Siemens B17-1 устройство, соединения, платы и ремонт

Щелкните по рисунку, чтобы увеличить! - click to zoom image

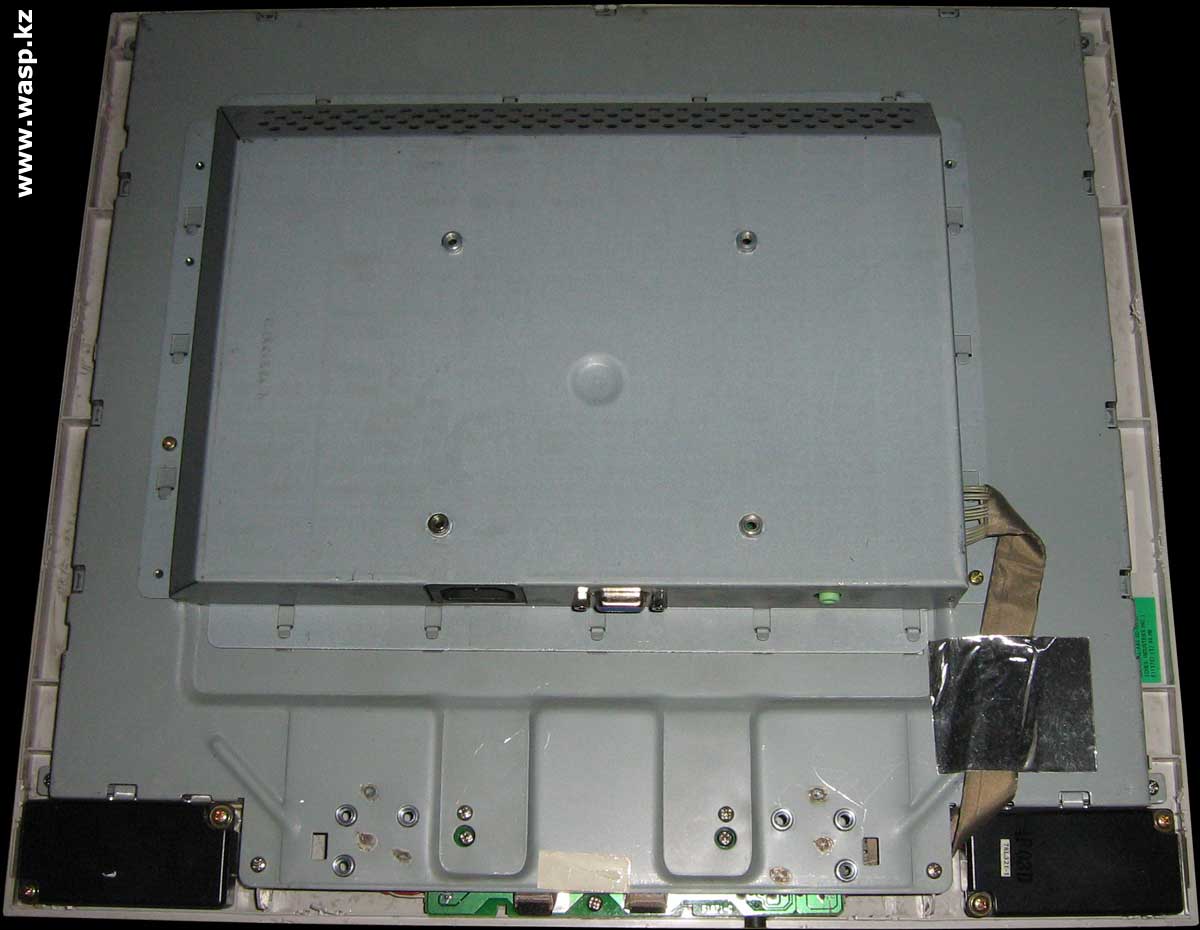

Все элементы монитора Fujitsu Siemens B17-1 расположены на передней части корпуса и все закрыто металлическими экранами из довольно таки толстой стали (отсюда становится понятен сравнительно большой вес устройства). Посередине, съемным экраном закрыты платы электроники, шлейф проводов идет туда от платы передней панели. Снимаем этот экран. Под ним две платы. Рассмотрим их по отдельности.

Системная или материнская плата имеет маркировку 715L1061-1A. На ней распаяны разъемы D-Sub и аудиовход мини-джек. Разъем CN403 на 13 контактов - сюда подключается плата передней панели с кнопками управления и выходом на наушники. Штырьковый разъем на 24 позолоченных контакта, обозначенный на плате как CN301 - к нему подсоединяется шлейф от платы ЖК-матрицы. Подобного же типа 12-контактный разъем, гнездо - для непосредственного подключения к плате блока питания и инвертора. На плате распаяны следующие элементы:

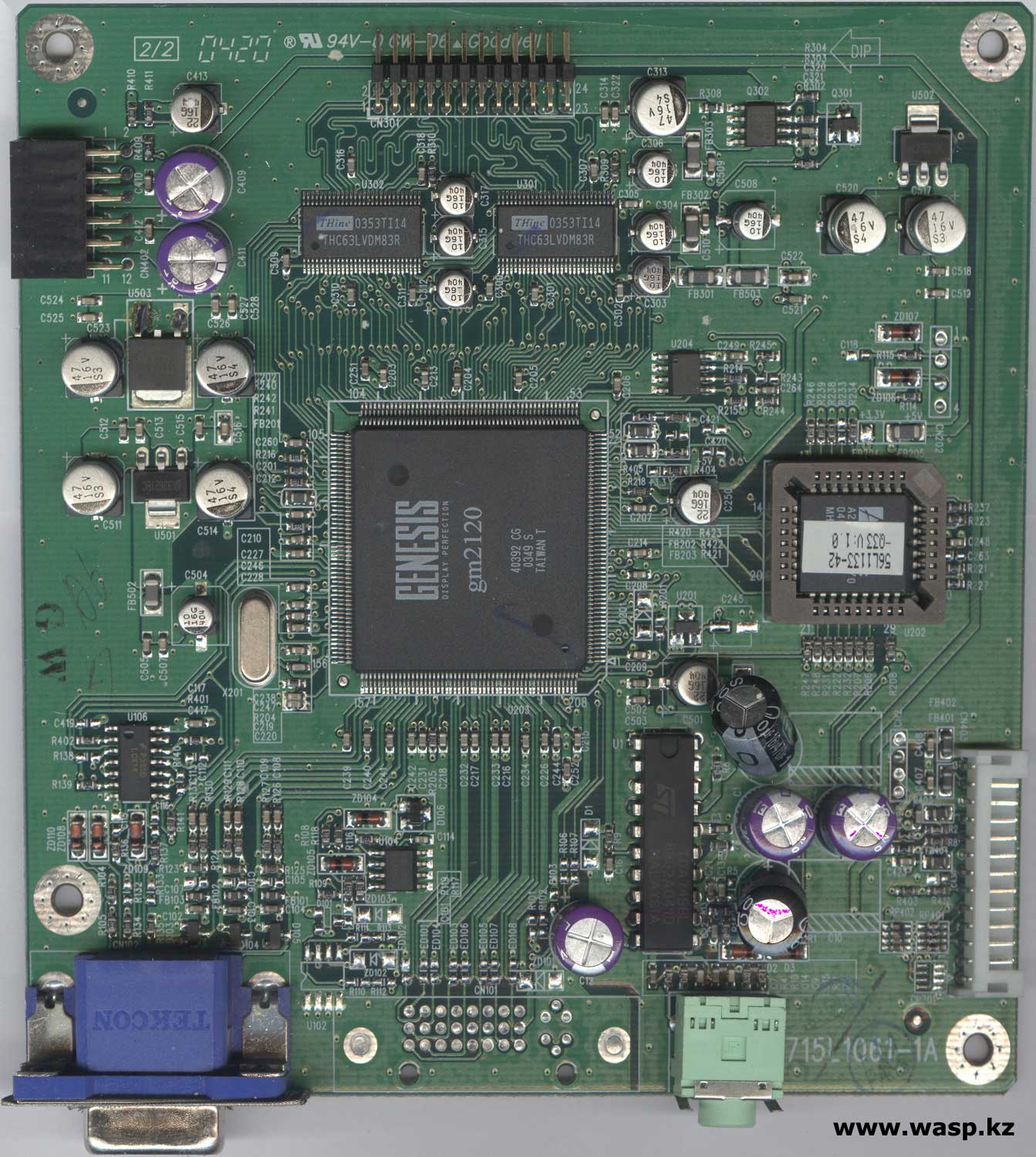

Fujitsu Siemens B17-1 схема системная плата 715L1061-1A Genesis gm2120 системная плата Fujitsu Siemens B17-1 монитора TOP REV:C, CBPC: 780KQDM9
Щелкните по рисунку, чтобы увеличить! - click to zoom image Щелкните по рисунку, чтобы увеличить! - click to zoom image



U1 - TDA7496L (6992A0410) - микросхема стерео аудиоусилитель, по 2 Вт на канал при сопротивлении 8 Ом, чип также включает в себя цифровой регулятор громкости, функции Stand-by и Mute.

U201 - ALWH, типа какая-то микросборка или SMD транзистор

U202 - 56L1133-42-Q33 V:1.0 - это наклейка на чип flash-памяти, типа БИОС.

U203 - Genesis gm2120 - процессор, XGA / SXGA LCD-монитор контроллер с аналоговым входом

U204 - 24C16 (6 A111S) - тоже чип прошиваемой EEPROM памяти

U106 - LCX14 (P39SD) - чип, типа стабилизатор напряжений

U104 - 24C02W6 (9419W) - еще один CMOS EEPROM...

U301, U302 - THine THC63LVDM83R - микросхемы Reduced Swing LVDS 24Bit/18Bit COLOR HOST-LCD

U501, U502 - AK33621BC - какие-то транзисторы

U503 - RT9164 (25CL6A708) - стабилизатор напряжения

Q301 - t04 43

Q302 - 9953 L41C

D106 - L43

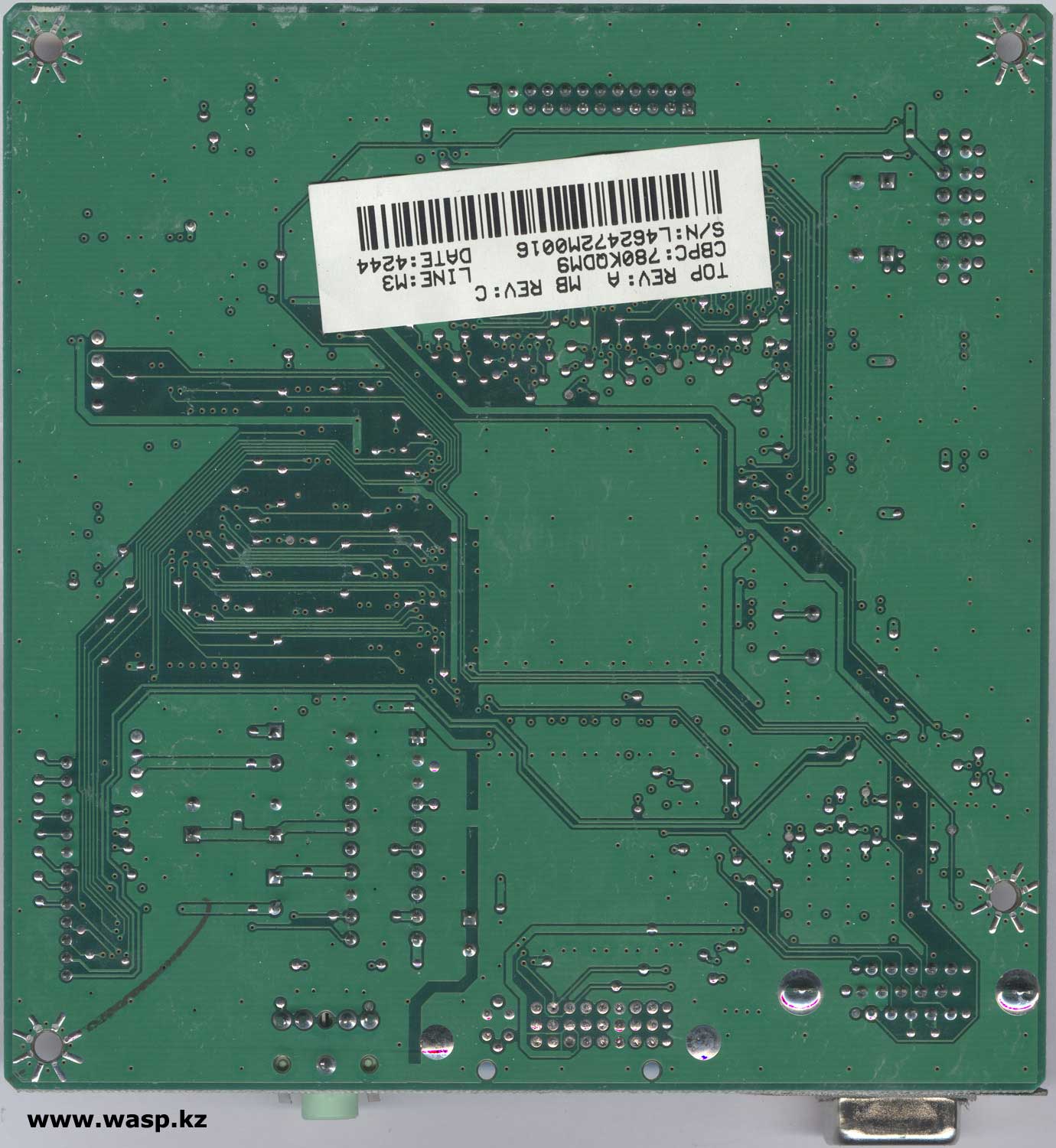

На обратной стороне системной платы радиоэлементов нет, одни дорожки и бумажная наклейка со штрих-кодом и надписями: TOP REV:C, CBPC: 780KQDM9, Line: M3 и прочее...

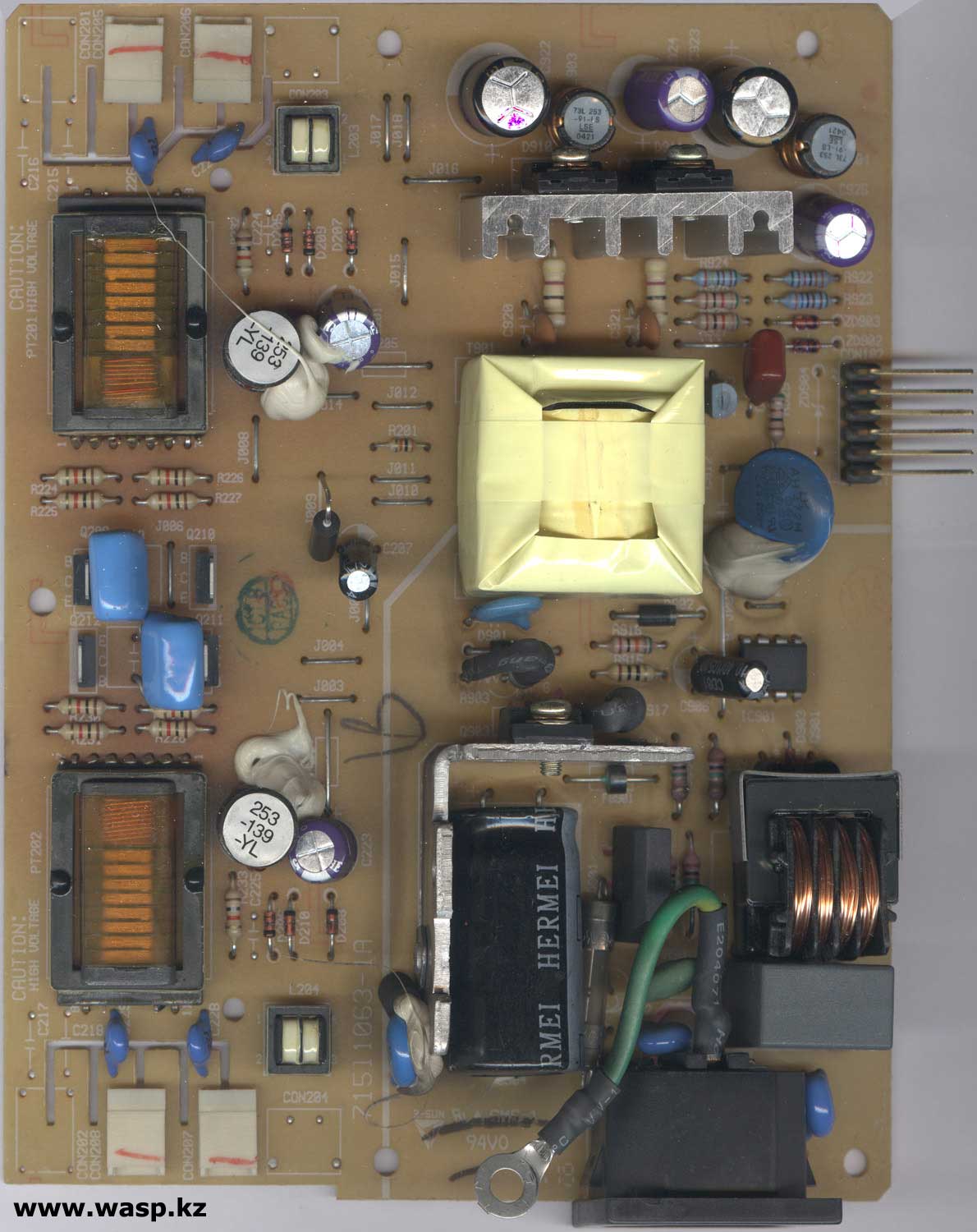

схема БП и инвертора 71511063-1A монитор Fujitsu Siemens B17-1 Fujitsu Siemens B17-1 блок питания и инвертор TOP REV:A MB REV:B PWPC:7452A2
Щелкните по рисунку, чтобы увеличить! - click to zoom image Щелкните по рисунку, чтобы увеличить! - click to zoom image





Затем идет одна объединенная плата блока питания и Инвертора, они между собой несколько разделены разметкой на плате. Плата имеет маркировку: 71511063-1A. На стороне импульсного блока питания распаяна микросхема IC901 - SG68410 KAQ57560420E, на стороне инвертора транзисторы Q209, Q210, Q211, Q212 - C5706 4C.

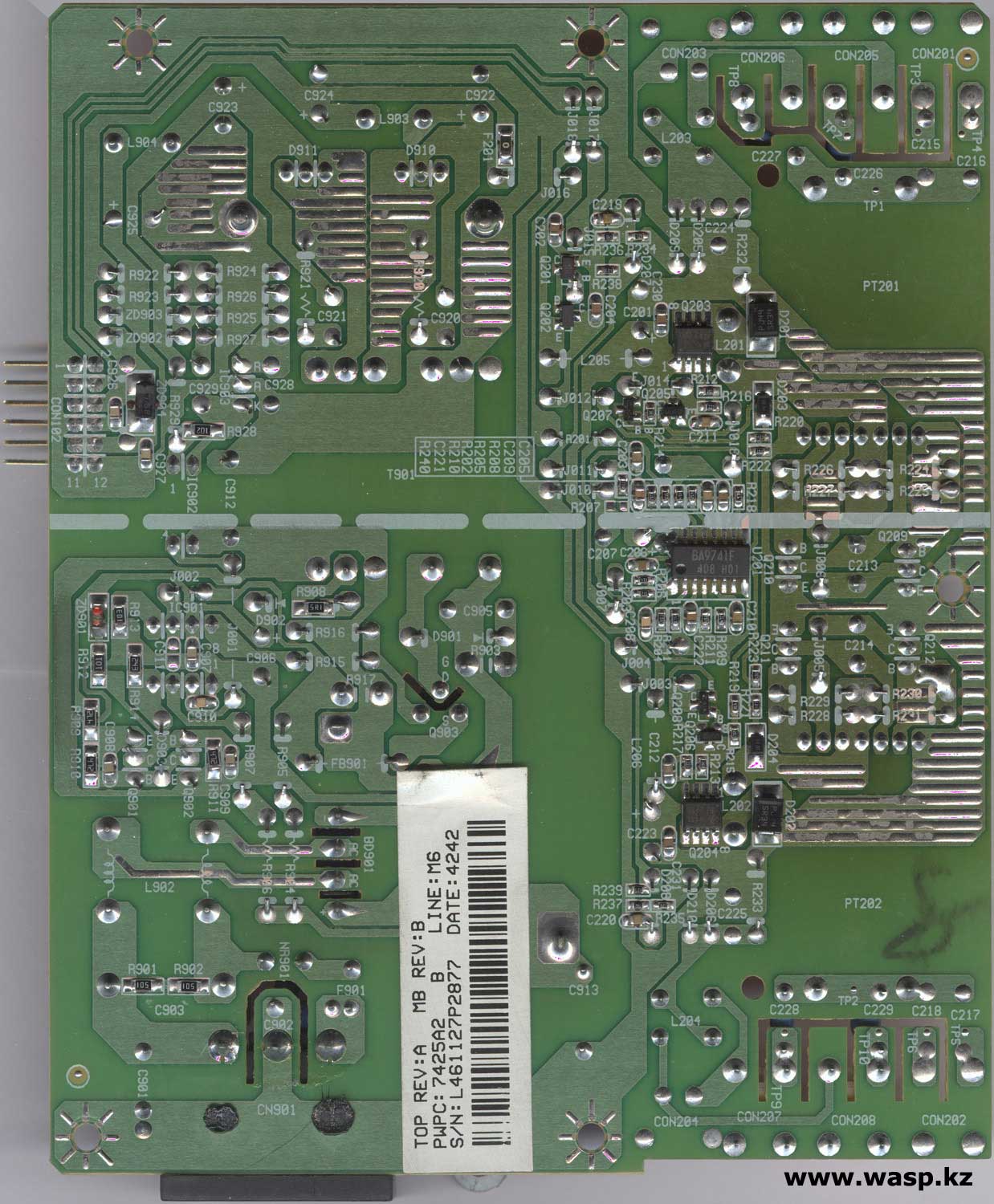

На оборотной стороне платы также наклеена этикетка TOP REV:A MB REV:B PWPC:7452A2 B Line:M6... с этой стороны платы распаяно некоторое количество деталей SMD монтажа, средь которых микросхемы BA9741F - 2-channel switching regulator controller и две микросхемы 4411 BE3419

Монитор Fujitsu Siemens B17-1 я полностью не разбирал, потому о прочем кратко. Плата управления - кнопок и индикации имеет маркировку F1071-C. Два динамика заключены в герметичные пластмассовые контейнеры, на их крышках маркировка 4F03D и бумажная наклейка 78L321-1. Внутри размещена динамическая головка эллипсной формы, с плоским диффузором, из какого-то пластика... Звук эти динамики дают вполне приемлемый, даже неплохо передают низкие частоты...

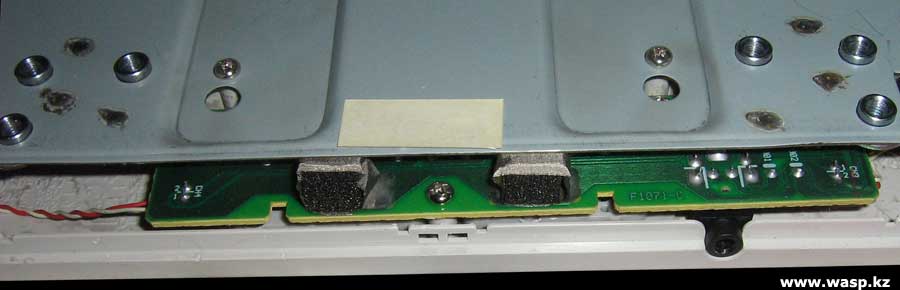

плата F1071-C на мониторе Fujitsu Siemens B17-1

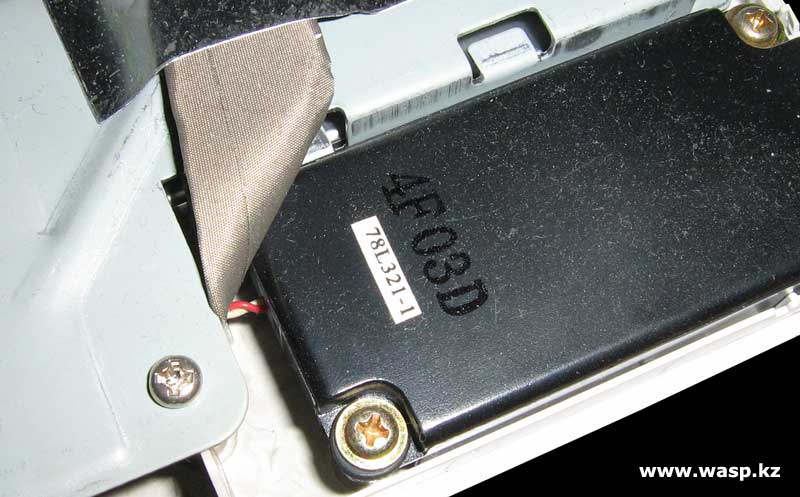

4F03D и 78L321-1 блок акустики в мониторе Fujitsu Siemens B17-1

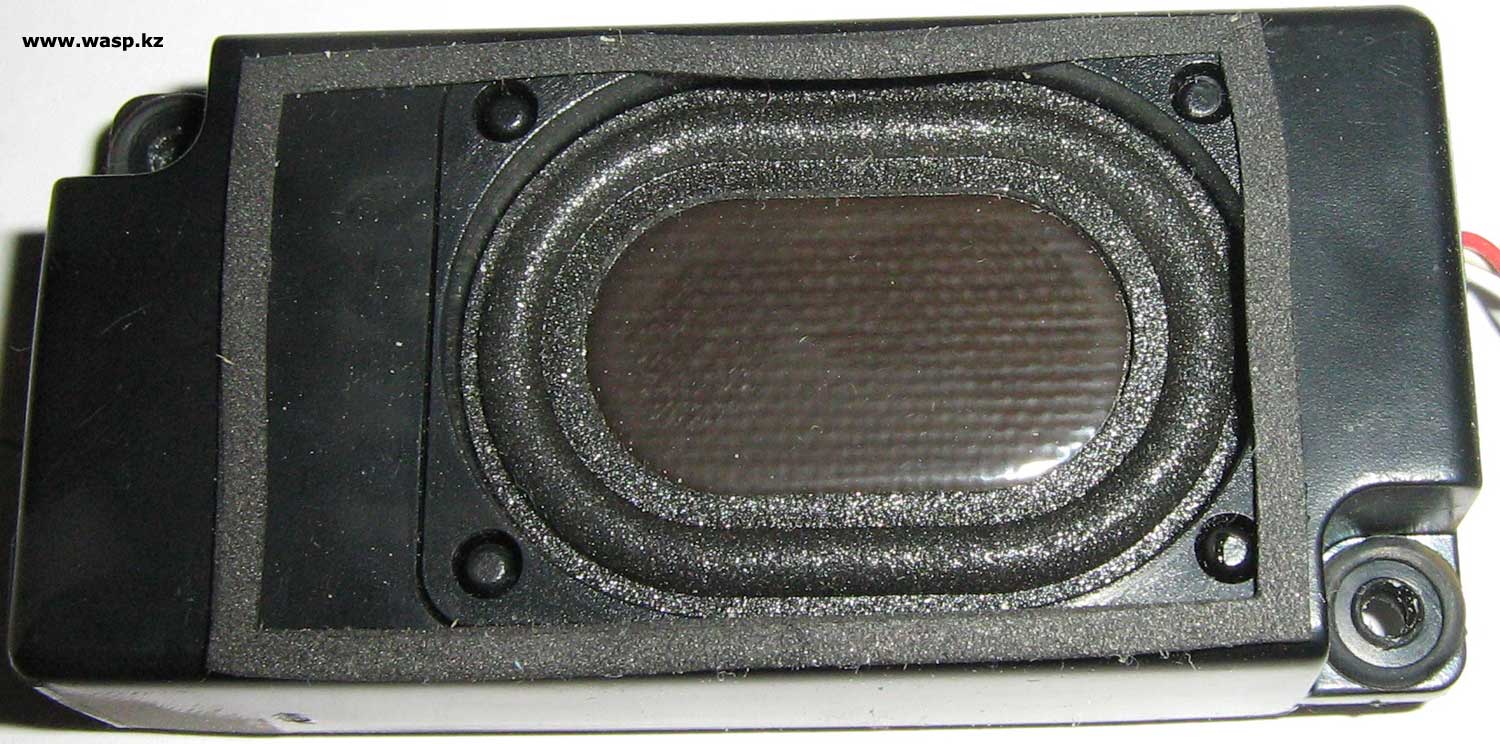

Fujitsu Siemens B17-1 динамические головки в ЖК мониторе

Щелкните по рисунку, чтобы увеличить! - click to zoom image



Общие характеристики монитора Fujitsu Siemens B17-1:



Тип ЖК-монитор, активная матрица

Диагональ 17"

Разрешение 1280x1024 (5:4)

Шаг точки по горизонтали 0,264 мм

Шаг точки по вертикали 0,264 мм

Яркость 250 кд/м2

Контрастность 350:1, 500:1

Время отклика 25 мс

Область обзора: по горизонтали 140°, по вертикали 120°

Частота развертки: горизонтальная 30-83 кГц, вертикальная 55-75 Гц

Подключение к ПК VGA (D-Sub, HD-15F)

Линейный аудио вход - разъем мини 3,5мм стерео

Стереоколонки 2x1,5 Вт

Цветовая температура 6500K, 7500K, 9300K, Native

Потребляемая мощность: при работе 36 Вт, в режиме ожидания и спящем режиме 1 Вт

Стандарты: экологический - MPR-II, TCO''99, Plug&Play - VESA DDC 2B, энергосбережения - EPA, VESA DPMS

Размеры 434x397x240 мм

Вес 5,5 кг



Данный монитор мне попал в руки в количестве двух одинаковых образцов и оба в нерабочем состоянии. Визуальный осмотр электроники не дал никаких прямых данных на ту или иную проблему (исключая один чуть вздувшийся конденсатор). Весь ремонт свелся к замене нескольких электролитических конденсаторов на плате блока питания/инвертора. Эти конденсаторы: 100мкФ на 400 вольт - 1 штука, 1000мкФ на 16 вольт - 2 штуки, 470мкФ на 16 вольт - 2 штуки, 150мкФ на 25 вольт - 2 штуки... Этого оказалось достаточно и монитор Fujitsu Siemens B17-1 заработал.





Михаил Дмитриенко, Алма-Ата, 2013 г.





Fujitsu Siemens B17-1 LCD Monitor





Monitors with Fujitsu Siemens logo is not the mass market, and in those days, when there was a monitor Fujitsu Siemens B17-1, they were generally rare. The reason that these displays typically were included with the so-called "brand-name" ... PC and one monitor, which we now consider, was also included computer Fujitsu Siemens Scenic E600, so the name of the monitor sometimes looks like: Fujitsu Siemens SCENICVIEW B17-1.

Proceed directly to a visual inspection of the monitor. Plastic body is light gray or light beige color. The screen is matte, coated with anti-glare film. Rather wide bezel frame, by today's standards. Under the screen logo Fujitsu Siemens, located below the silver inset with control buttons: four small buttons, one large and the power indicator. The buttons: Menu / Select, two menu navigation buttons at the same time they normally carry out the volume control, sound on / off, brightness adjustment. Button and exit button at the same time automatic tuning. Then comes the LED operation, and the last - round button on / off. Along the edges of the bottom of the barred openings underneath the dynamics of internal speaker. On the bottom, just left of the control panel connector type mini-jack, you can connect it to your headphones.

The back side of the monitor. Middle of a large grid of black plastic insert at its center a label with the manufacturer's logo, around four square holes in them screws. They hold the rear wall and simultaneously designed for mounting the bracket, if the user wants to monitor hang on a wall. At the bottom of this black cut-out and insert a small niche - there are all the connectors: a standard connector for a computer power cord from the AC power supply, a VGA connector or correct D-Sub, jack type mini-jack for connection of the monitor built-in speaker system with audio output PC card.
In the same niche label affixed monitor, you can learn from it: Fujitsu Siemens Computers. Bgm.-Ulrich-Str 100, 86199 Augsburg / Germany. LCD Color Monitor B17-1, S26361-K907-V50, 100-240V ~ 50/60Hz 1.5A, REV.: 02 G4S/S6, Made in China 40L190-622-3B NA. Then there are the indispensable certification and standardization - FCC, E135689, ISO13406-2, TCO99 and so on ...

This gap can be closed with a mesh insert, which is bundled with the monitor. In the bottom right, in the back of the monitor - a Kensington Lock slot.

Foot Monitor Fujitsu Siemens B17-1 is a pretty powerful design, it allows you to change the tilt and height of the monitor. Bottom base has six rubber feet that are glued onto a thick steel plate. There is a clamp that holds the foot at the required height. To monitor the most impressive six-foot fastened with screws.

To disassemble the monitor (to which we now turn), remove the two plastic covers that prevent access to the mounting feet to the monitor - they poddevaem small flat screwdriver, they sit on the snap. Removing them and removing the six screws, remove the leg. Next, unscrew the four screws that those intended for wall mounting. Twist nothing more, and the monitor does not understand ... It seems that the two housing halves are glued together ... However, it is not - just halves are connected by hinges and painlessly separate them does not always work. Using several screwdrivers, one thin ... start with the lower end of the screen, if anything, there will not be visible our doorsteps ...

Remove the back cover, zatsenivat build quality and quality of materials. All this is at a high level. All the plastic housing is made by a Chinese company Fujian Jih Hsing Plastics Products Co. Ltd.

All elements of the monitor Fujitsu Siemens B17-1 are located on the front of the case and everything is closed metal frame of a pretty thick steel (hence becomes clear relatively large weight of the device). Middle removable screen closed board electronics, the loop wiring is there from the front of the card. Remove the screen. Below it, the two boards. Let them separately.

The system or the motherboard is labeled 715L1061-1A. It wired connectors D-Sub and audio mini-jack. CN403 connector 13 contacts - here card is connected to the front panel control buttons and a headphone output. 24 pin connector on the gold contacts designated by the board as CN301 - it is connected to the ribbon cable from the motherboard LCD matrix. A similar type of 12-pin connector socket - for direct connection to the power supply and inverter. On the motherboard contains the following elements:

U1 - TDA7496L (6992A0410) - chip stereo audio amplifier, 2 watts per channel into 8 ohms, the chip also includes a digital volume control function Stand-by and Mute.

U201 - ALWH, microassemblage or any type of SMD transistor

U202 - 56L1133-42-Q33 V: 1.0 - this is the sticker on the flash-memory chip, such as the BIOS.

U203 - Genesis gm2120 - processor, XGA / SXGA LCD-monitor controller with analog input

U204 - 24C16 (6 A111S) - also sews chip EEPROM memory

U106 - LCX14 (P39SD) - chip-type voltage stabilizer

U104 - 24C02W6 (9419W) - another CMOS EEPROM ...

U301, U302 - THine THC63LVDM83R - chip Reduced Swing LVDS 24Bit/18Bit COLOR HOST-LCD

U501, U502 - AK33621BC - some transistors

U503 - RT9164 (25CL6A708) - voltage regulator

Q301 - t04 43

Q302 - 9953 L41C

D106 - L43

On the back of the board of radioactive elements present, one track and a paper label with a bar code and inscriptions: TOP REV: C, CBPC: 780KQDM9, Line: M3 and other ...



Then there is one unified board power supply and inverter, they are divided among several markings on the board. The board has markings: 71511063-1A. On the side of the switching power supply soldered chip IC901 - SG68410 KAQ57560420E, on the side of the inverter transistors Q209, Q210, Q211, Q212 - C5706 4C.

On the reverse side of the board and glued label TOP REV: A MB REV: B PWPC: 7452A2 B Line: M6 ... from this side of the board soldered some parts SMD mounting, including chip BA9741F - 2-channel switching regulator controller and two 4411 chips BE3419

Monitor Fujitsu Siemens B17-1, I totally do not understand, because of other things briefly. Control board - buttons and display is labeled F1071-C. Two speakers are enclosed in sealed plastic containers on their caps and marking 4F03D paper label 78L321-1. Placed inside a dynamic head elliptical in shape, with a flat diffuser, out of some plastic ... The sound of these speakers give a perfectly acceptable, even good transmit low frequency ...



Common features of the monitor Fujitsu Siemens B17-1:



Type LCD display, active matrix

Diagonal 17 "

Resolution 1280x1024 (5:4)

Horizontal dot pitch 0.264 mm

Vertical dot pitch 0.264 mm

Brightness 250 cd/m2

Contrast ratio 350:1, 500:1

Response time 25 ms

Field of view: horizontal 140 °, 120 °, vertical

Scanning frequency: 30-83 kHz horizontal, 55-75 Hz vertical

Connecting to a PC VGA (D-Sub, HD-15F)

Audio line in connector 3.5 mm stereo mini

Stereo 2x1, 5 W

The color temperature of 6500K, 7500K, 9300K, Native

Power consumption: 36 W when operating, standby and sleep mode 1 W

Standards: Environment - MPR-II, TCO'' 99, Plug & Play - VESA DDC 2B, energy saving - EPA, VESA DPMS

Dimensions 434x397x240 mm

Weight 5.5 kg



The monitor I got into the hands of a number of two identical samples, and both in working order. Visual inspection of the electronics did not give any direct information on this or that problem (except one little swollen capacitor). All repairs come down to the replacement of several electrolytic capacitors on the power supply / inverter. These capacitors 100uF 400v - 1 piece, 1000 uF at 16v - 2 pieces, 470mkF on 16v - 2 pieces, 150mkF on 25v - 2 pieces ... That was enough and monitor Fujitsu Siemens B17-1 earned.





Michael Dmitrienko, Almaty, 2013

Комментарии
#1 Bulgakov-1998
November 17 2016 04:40:47
На работе долго стоял этот монитор - отлично работал, потом начал мигать и вырубился. Мне новый дали, а этот я забрал домой.

Может его попробовать отремонтировать? Монитор очень хороший был. Новый на работе хоть и 20 дюймов, но от него глаза быстро устают...

)
