ECS Elitegroup H61H2-M12 V1.0 на LGA 1155

Материнская плата ECS Elitegroup H61H2-M12 (V1.0)





Под процессоры с разъемом LGA1155 и предназначена материнская плата ECS Elitegroup H61H2-M12 (V1.0). Сегодня мы рассмотрим ее в общих чертах и остановимся на некоторых интересных моментах, отметим ее достоинства и недостатки, а также сделаем выводы.

Итак, матплата от широко известного производителя недорогих и вполне качественных комплектующих на ПК. Материнская плата ECS Elitegroup H61H2-M12 (V1.0) и есть недорогое, доступное изделие под новые процессоры Intel. Эта матплата покупалась под процессор Core i3 2100 - бюджет к бюджету, как говорится.

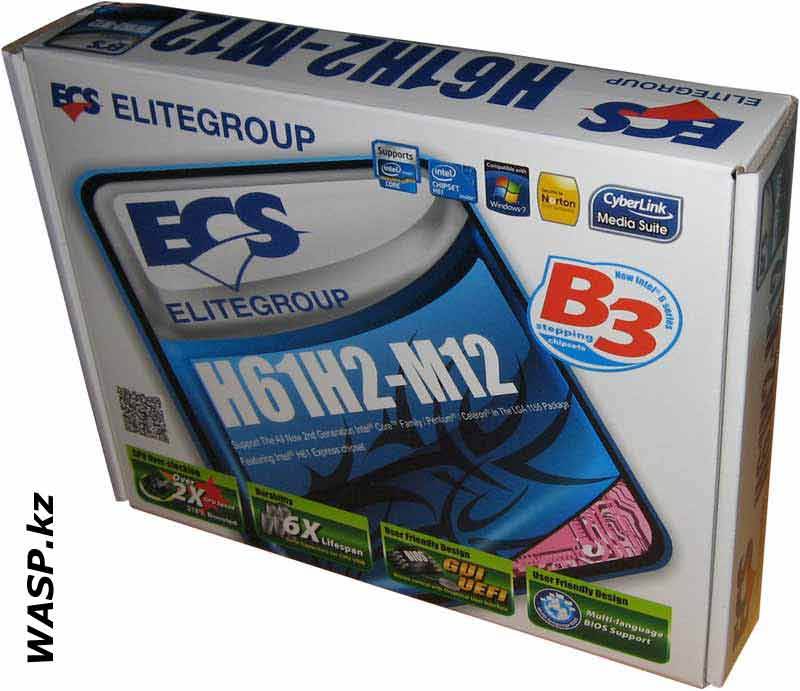

H61H2-M12 stepping B3 обзор материнской платы

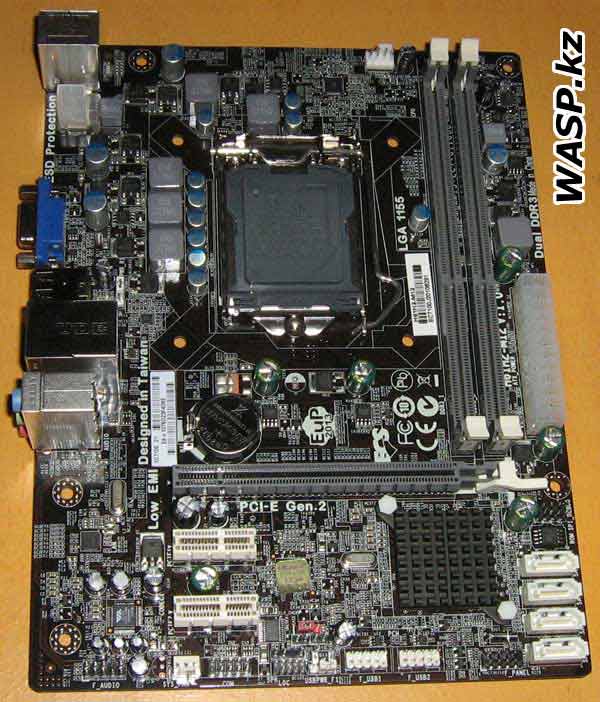

Материнская плата ECS Elitegroup H61H2-M12 (V1.0)



Привычной "элитгруповской раскраски" небольшая коробка, в которой помимо самой матплаты в антистатическом пакете самый что ни на есть бюджетный комплект: DVD-диск с драйверами и программным обеспечением, декоративная панель для разъемов на кейс, два SATA-кабеля, бумажное "Руководство пользователя", огромный плакат с иллюстрациями - как собрать ПК на этой матплате...



ECS H61H2-M12 руководство пользователя

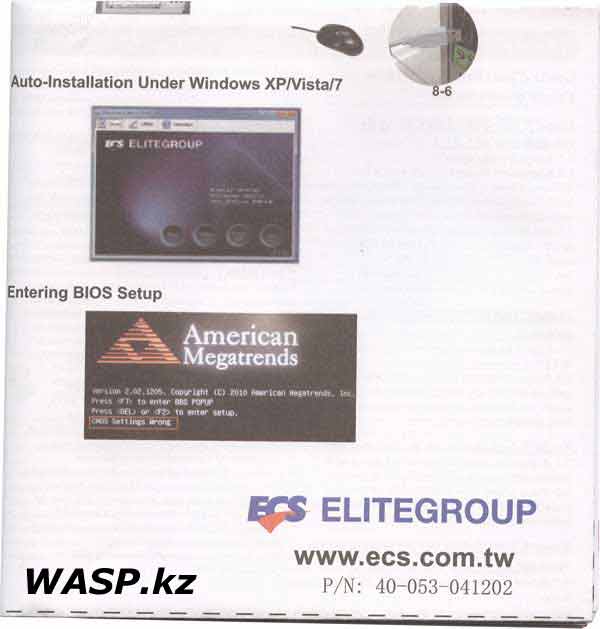

H61H2-M12 (V1.0) инструкция по сборке



драйвера ECS Elitegroup H61H2-M12 (V1.0)



Материнская плата ECS Elitegroup H61H2-M12 (V1.0) имеет формат micro-ATX, отсюда и нюансы: помимо одного слота PCI Express x16 Gen2.0 под видеокарту, на ней всего два "коротких" PCI Express x1 - под прочие нужды... Всего два разъема под память стандарта DDR3 - впрочем, этого вполне достаточно. Всего 4 разъема SATA-2, кому-то покажется мало, но большинству хватит за глаза. Не нашлось места под старые интерфейсы IDE и FDD. Но есть разъем для подключения планки COM-порта. Разъем SPI Debug - кому это надо? - используется только изготовителем. Из этого же разряда разъем ME_UNLOCK и неизвестный LDC - Debug card header. Штуки, безусловно, интересные, еще бы знать, что это такое вообще?

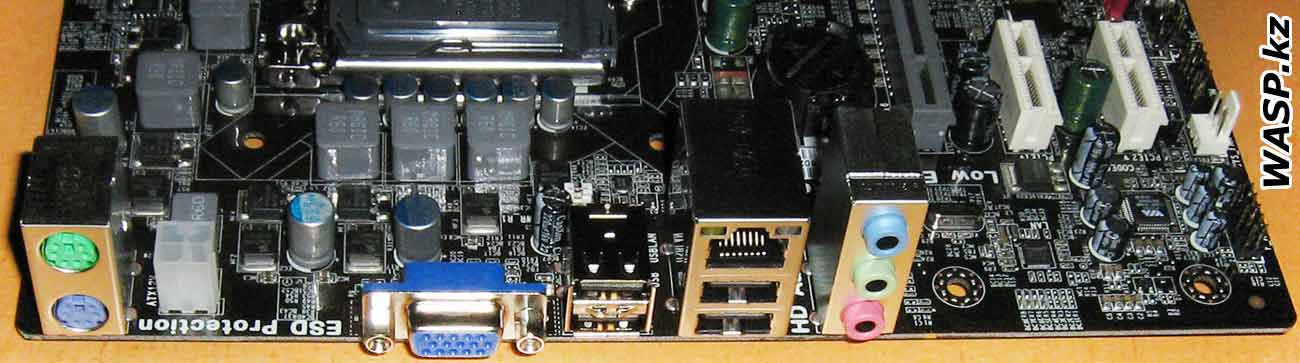

панель выходов ECS H61H2-M12

+ Щелкните по рисунку, чтобы увеличить!



На задней панели расположен стандартный набор разъемов: два разъема под мышь/клавиатуру, один разъем D-Sub для подключения монитора, четыре USB2.0 разъема (плюс еще четыре можно подключить планками с разъемов на матплате), сетевой разъем - LAN, три аудиоразъема.

На матплате, чуть выше центра расположен разъем LGA1155, укрепленный с тыльной стороны металлической пластиной. Системная логика представлена одним чипом - Intel H61 Express, который спрятан под небольшой алюминиевый радиатор черного цвета. Цепи питания процессора реализованы хорошо, с использованием твердотельных конденсаторов (остальные электролитические конденсаторы обычного типа). На плате всего два разъема для подключения вентиляторов: один обычный, трехпиновый и второй четырехпиновый - для процессорного кулера, с регулируемыми оборотами. Питание матплаты стандартное 24+4.

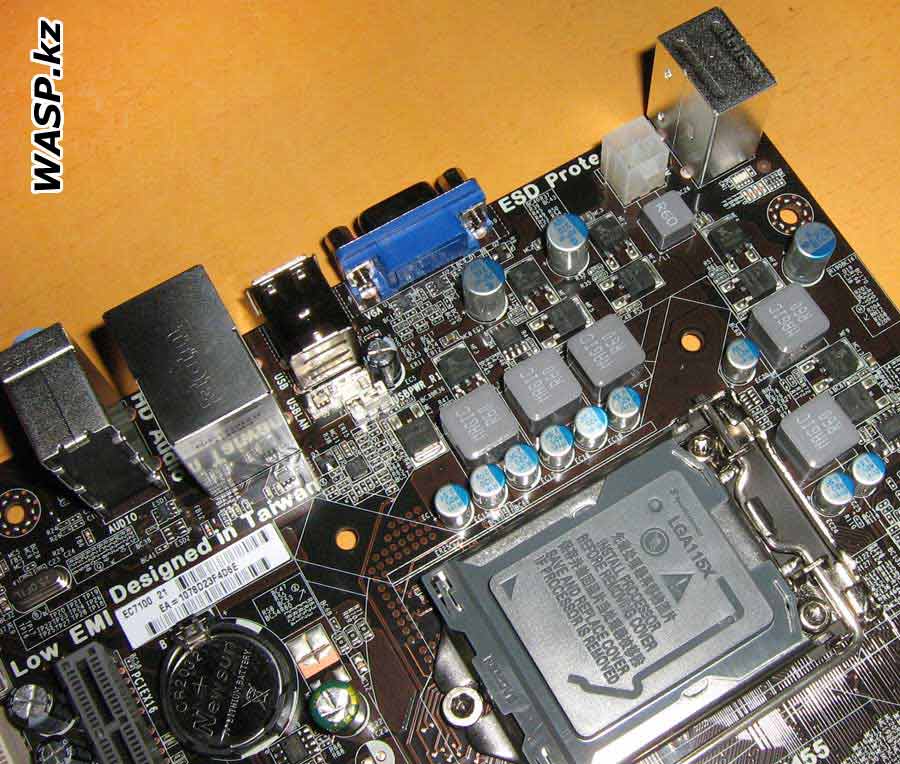

H61H2-M12 (V1.0) материнская плата под Core i3 Core i5 Core i7

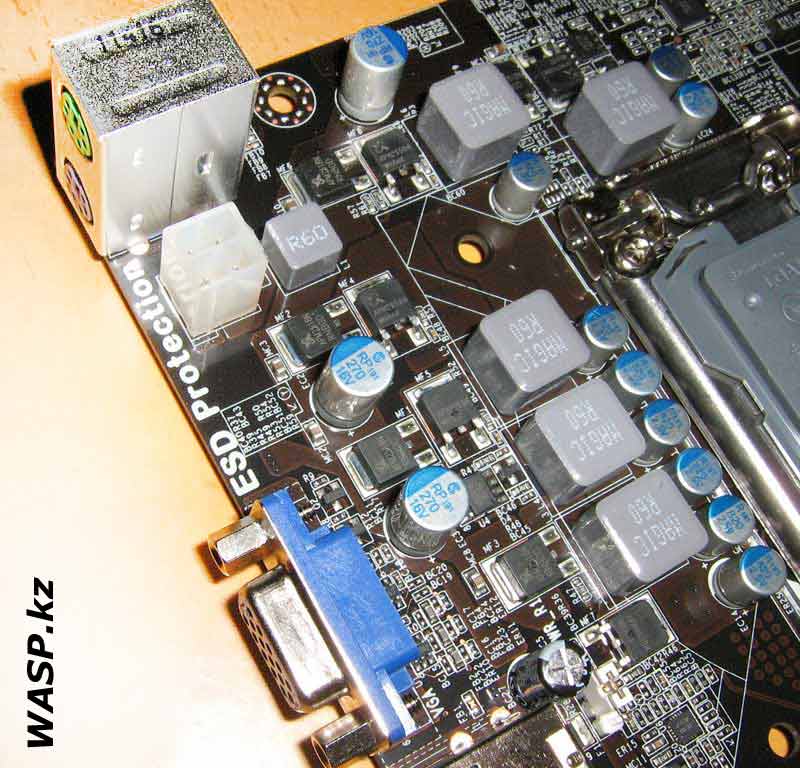

Материнская плата ECS LGA1155 Core i3 2100

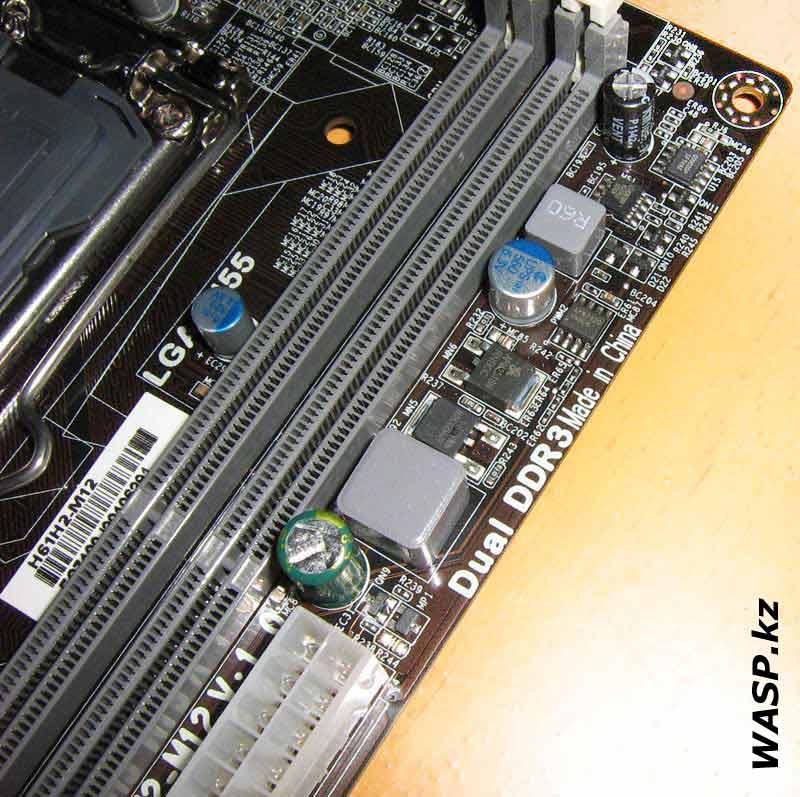

ECS Elitegroup H61H2-M12 на компьютер



Интегрированный звук обеспечивается чипом VIA VT1705, который выдает 6-канальный звук с поддержкой HD спецификации. Сетевой контроллер - Atheros AR8152-B 10/100 LAN.

БИОС - AMI BIOS с 32 Мб SPI Flash ROM (вот для чего нужен тот разъем SPI - для программирования флешки БИОСа)... Поддерживает многоязычность, в том числе есть и русский язык. БИОС поддерживает утилиту M.I.B. III - для разгона.



ECS H61H2-M12 игровой компьютер

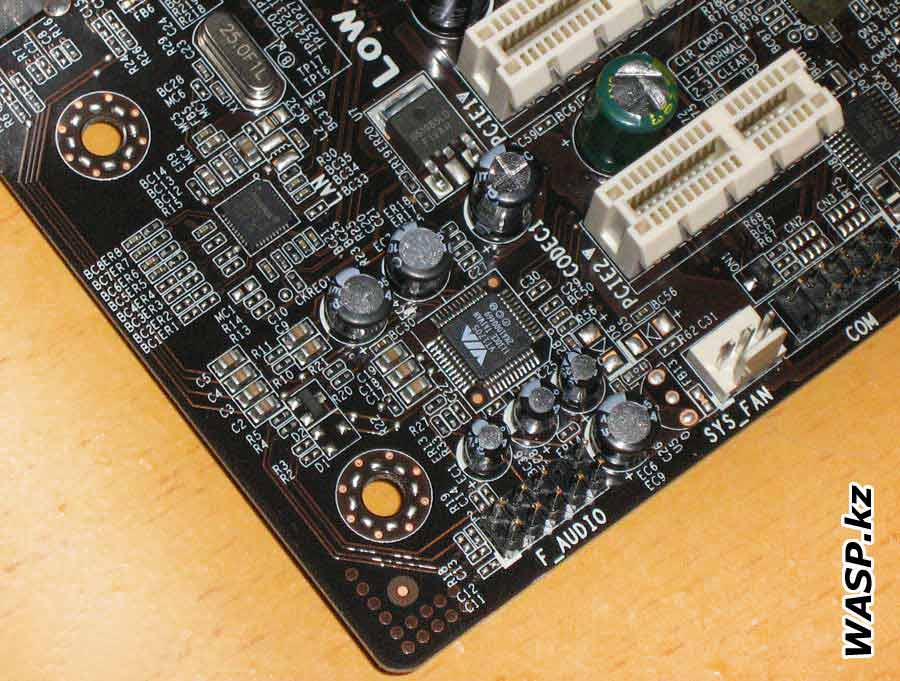

HD аудио ECS Elitegroup H61H2-M12

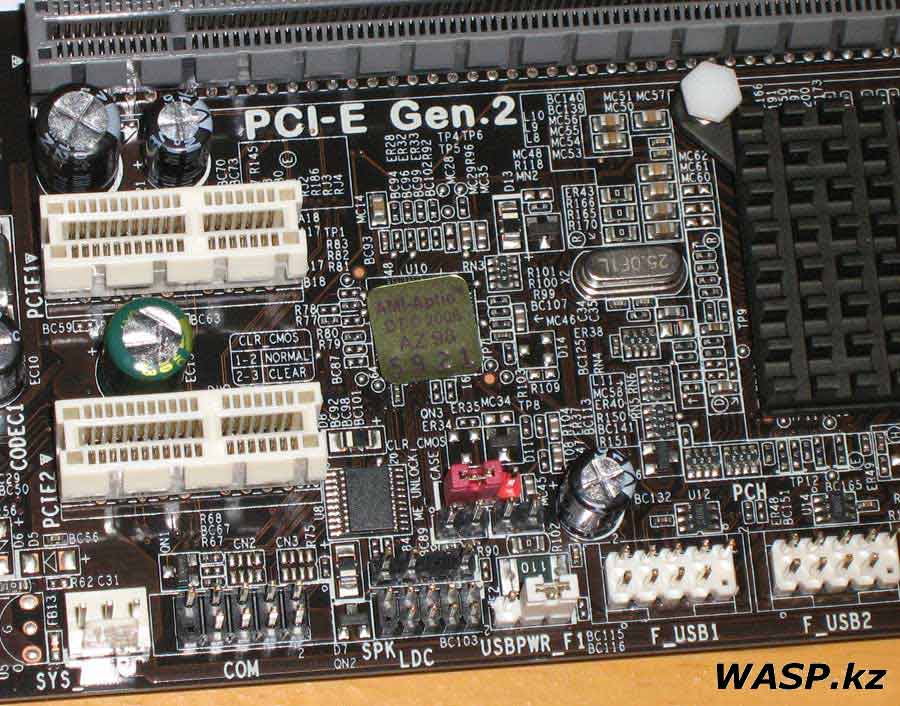

видеокарта на H61H2-M12 Core i3 производительность

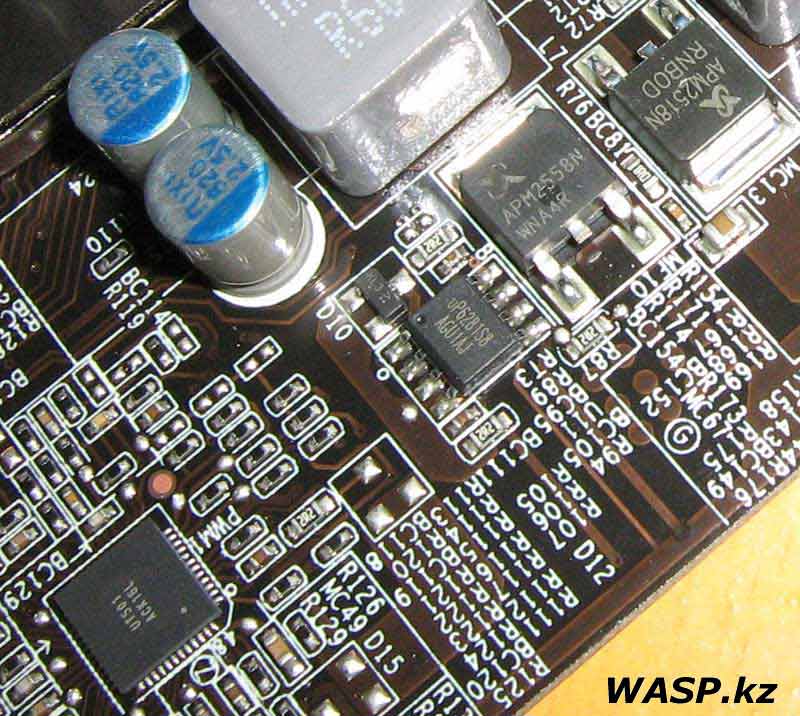

чип UT501 ACK 16L H61H2-M12 цепи питания



Более подробные характеристики смотрите на сайте ECS - ссылка внизу страницы.

Плата, при своей дешевизне (примерно 8600 KZT), имеет неплохие разгонные функции, которые мне (увы) испытать не удалось из-за практически неразгоняемого Core i3 2100...



ECS Elitegroup H61H2-M12 (V1.0) весьма скромная по потребностям электропитания, чипсет холодный. Малый размер имеет свои плюсы и минусы, в плюсах то, что для ПК можно использовать миниатюрные кейсы, а в связке с таким процессором как Core i3 2100, можно сделать вообще "бесшумный" системный блок, используя хорошее пассивное охлаждение для CPU.

Из минусов ECS H61H2-M12 я бы отметил малое количество слотов расширения, из которых при установке дискретной видеокарты с нормальных охлаждением, будет доступен всего один "короткий" PCI-E x1, на который надо еще найти соответствующий девайс - будь то ТВ-тюнер или звуковая карта...



Вывод. Материнская плата ECS Elitegroup H61H2-M12 (V1.0) достаточно хороша для создания на ней современного многозадачного ПК среднего уровня, в том числе игрового. Невысокая цена при полном функционале. Рекомендую.







Во второй части статьи - BIOS и иные фотографии этой матплаты





Михаил Дмитриенко, Алма-Ата, 2012 г.





Комментарии
#1 Delib
August 05 2012 04:12:28
Pentium G620 на этой матплате с 2 гигабайтами DDR3 идет превосходно! Копеейчный процессор, такая же матплата... самое дорогое в компьютере - жесткий диск. Половина тяжелых игр очень хорошо идет безо всякой видеокарты.

Еще куча идет только на низких настройках, но играть можно...

Smile)
#2 SanSanych
December 02 2018 15:23:11
может кто подскажет как запустить на этой материнской плате установку с USB флешки. Всё перепробовал, не получается. На других "мамках" таких проблем не было... Может есть "тайная" кнопка? )))
#3 vip-bomzh
December 03 2018 07:36:36
Ну как и на всех, наверное - щелкать сразу по F9 и выйдет окно выбора загрузочного устройства.

Или в БИОСе в разделе Конфигурация загрузки выставить USB устройство первым.
#4 SanSanych
December 03 2018 17:16:02
а вот и не идёт...высталяю в биосе USB-flash, не загружается и всё... на другом компе данная флешка "идёт" без проблем(((
#5 wasp
December 03 2018 17:20:22
А вы какой программой делали загрузочную флешку?

Таблицы разделов в MBR или GPT у вас?
#6 vip-bomzh
December 04 2018 07:48:32
Кстати, совсем недавно переустанавливал винду и загрузочную флешку делал прогой Rufus 2.18 - не пошла, вообще не хотела грузится с флешки. А вот когда сделал флешку на более ранней версии Rufus 2.15 - пошла загрузка и установка. Непонятно Frown
