Genius KB-0210 обзор и разборка клавиатуры

Genius KB-0210 обзор и разборка клавиатуры





Какая уже по счету у меня клавиатура Genius - не упомнить! Сегодня очередная, модель называется KB-0210 (не путайте ее с Genius KB-210). Другое ее название Genius Comify KB-19e... Это достаточно старенькая клавиатура, а значит хорошая по качеству - раньше даже самые дешевые клавиатуры делали на совесть, не то что нынче! Интерфейс подключения PS/2 - пока еще актуальный...



+ Щелкайте по фото, чтобы увеличить!



Genius KB-0210 обзор клавиатуры

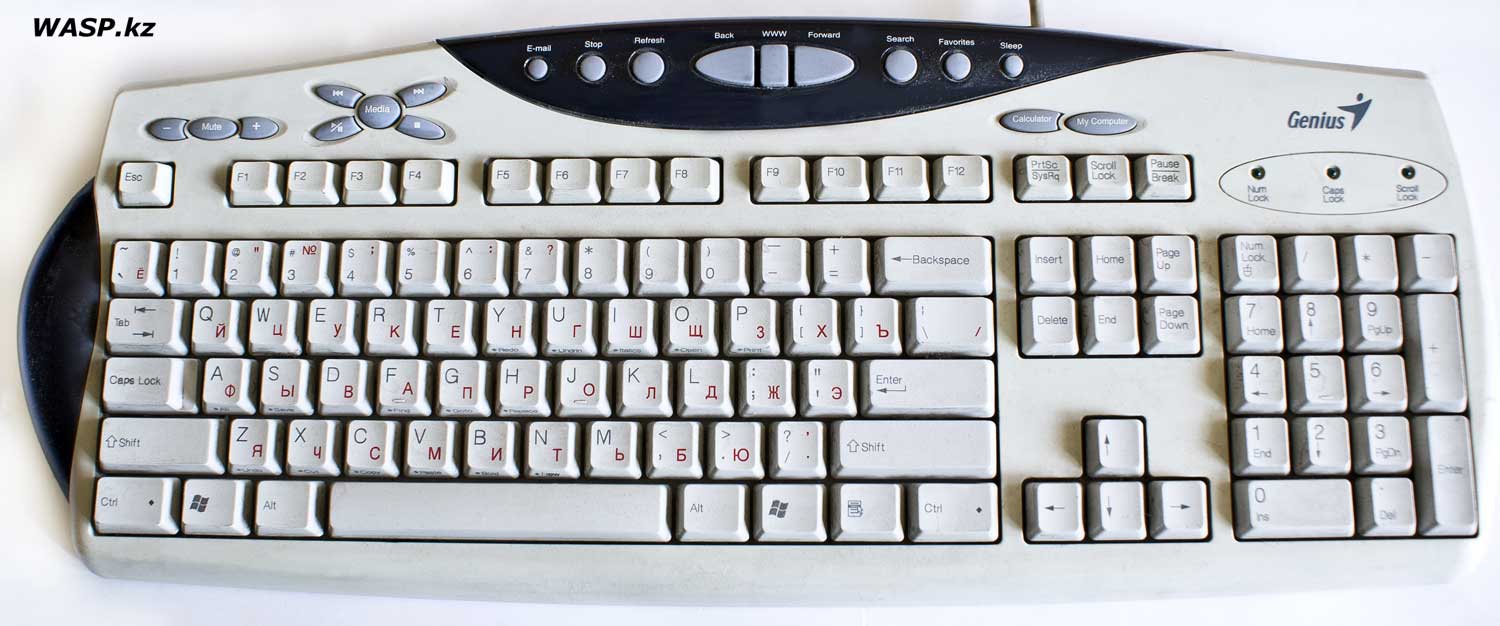

Итак, клавиатура Genius KB-0210 или Comify KB-19e изготовлена из светлой, почти белой пластмассы, клавиши такого же цвета. Размерами она больше стандартных офисных клавиатур: слева присутствует непонятная вставка, сверху идет выступ с мультимедийными клавишами, а еще снизу пристегивается небольшая панелька (у меня ее нет - она и не нужна). Она к тому же и толще привычного... Раскладка и количество основных клавиш стандартное, шрифты нанесены качественно, не стираются. В верхней части 19 дополнительных клавиш, сделанных из резины.



Genius Comify KB-19e обзор клавиатуры

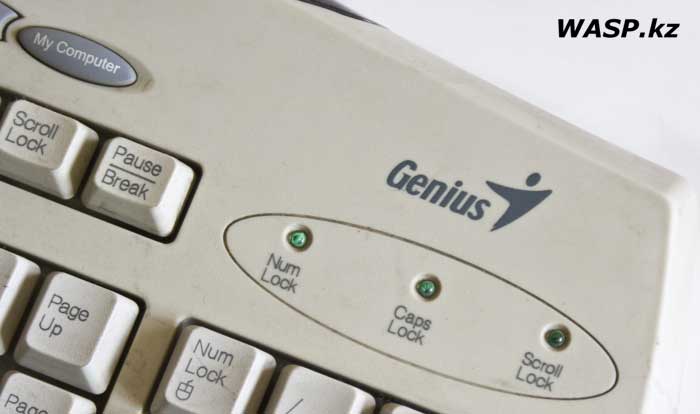

В правом верхнем углу логотип Genius и три светодиодных индикатора...



Genius KB-0210 полное описание клавиатуры

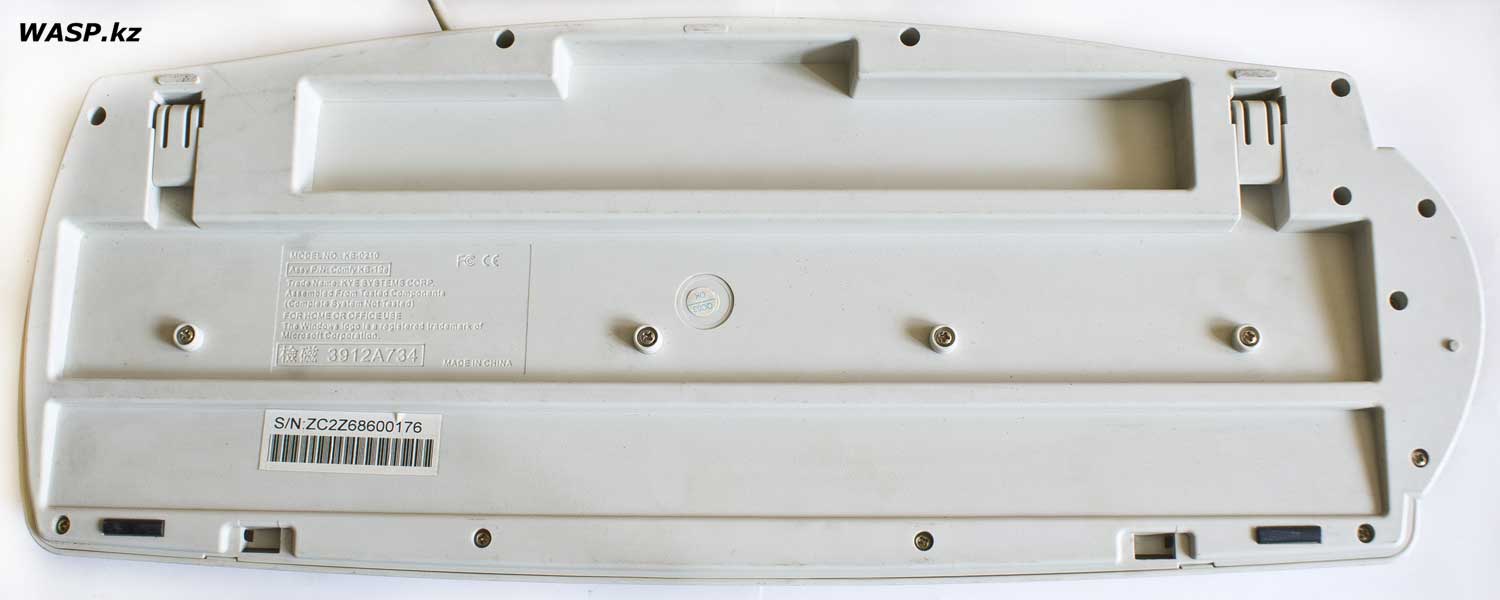

На нижней части четыре ножки - две резиновые, две пластмассовые, плюс две откидные - для изменения угла...



Genius Comify KB-19e описание клавиатуры

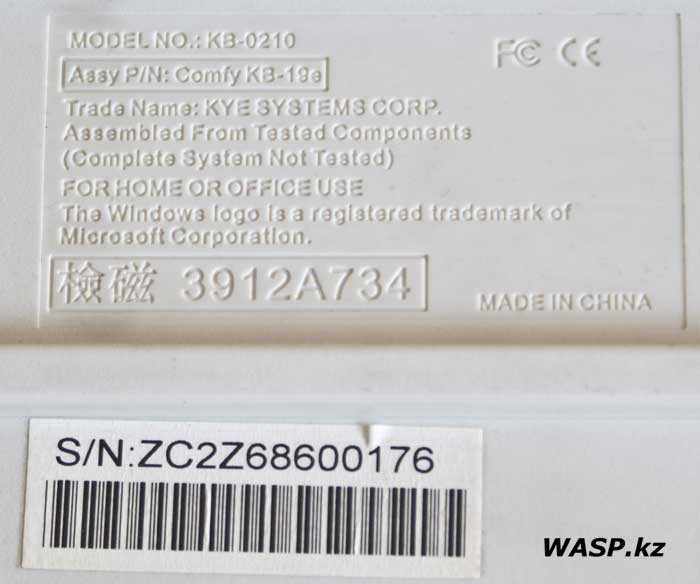

Одна наклейка со штрих кодом и серийным номером изделия, вторя - этикетка, оттиснутая на пластмассе. На ней: название модели KB-0210, затем Assy P/N: Comify KB-19e. Имя производителя - KYE Systems Corp. Иероглифы и код - 3912A734. Сделано в Китае.

Интерфейсный кабель толстый и качественный, длиной 1 метр 45 см. На конце обычный круглый разъем PS/2.



Genius KB-0210 разборка клавиатуры

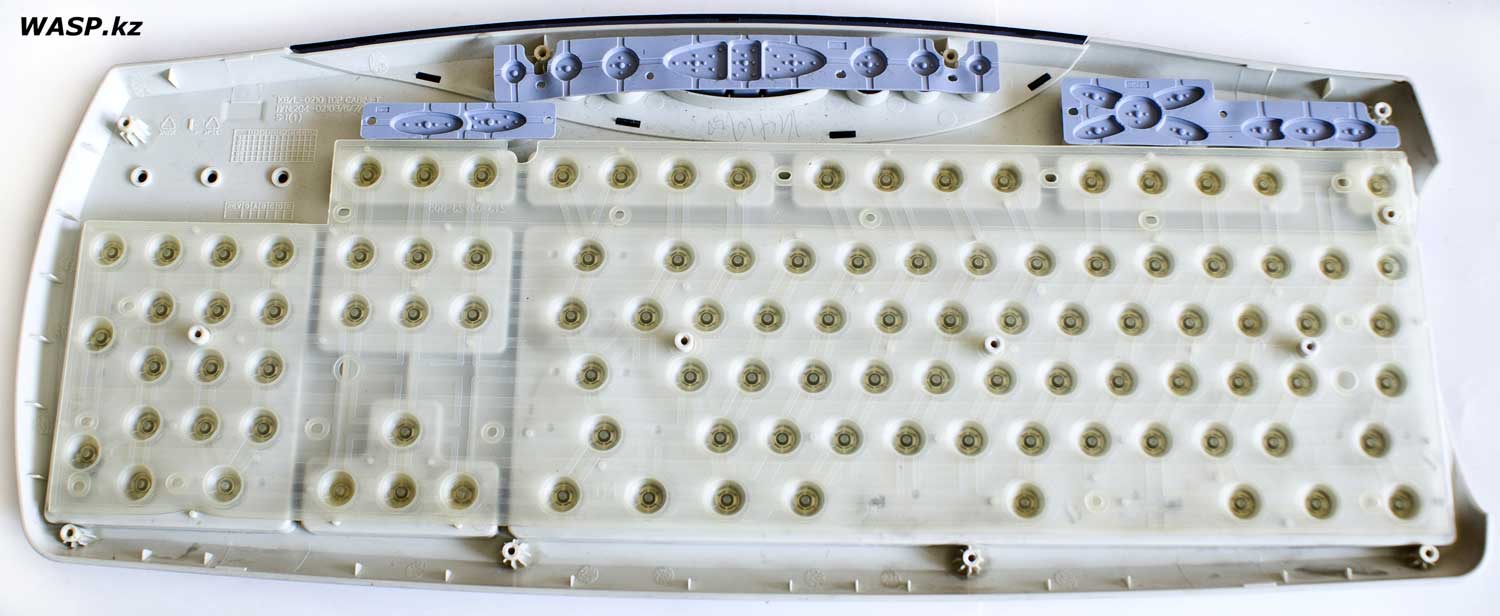

Выкручиваем шурупы и снимаем верхнюю часть корпуса, вместе с резиновым "ковриком" - все сделано хорошо.



Genius Comify KB-19e разборка клавиатуры

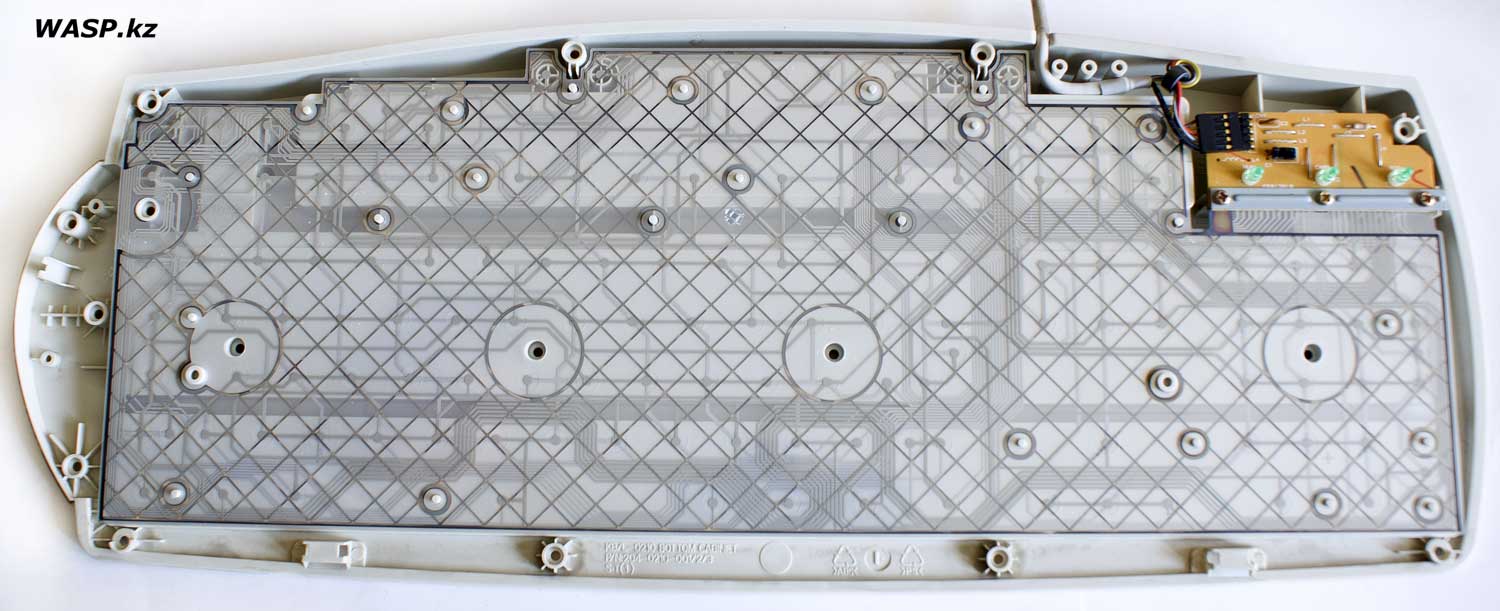

На нижней стороне остается матрица кнопок и плата контроллера. Контакты на плате и на матрицы прижаты стальной пластиной друг к другу и затянуты тремя шурупами, а снизу силиконовая прокладка. Кабель подсоединен к плате электроники через разъем, на кабеле есть ферритовое колечко...



001-02103-001 JIT2433 BOT ACHESON820B



На матрице кнопок есть такие маркировки: 001-02103-001 JIT2433 BOT ACHESON820B...



Genius KB-0210 плата электроники клавиатуры

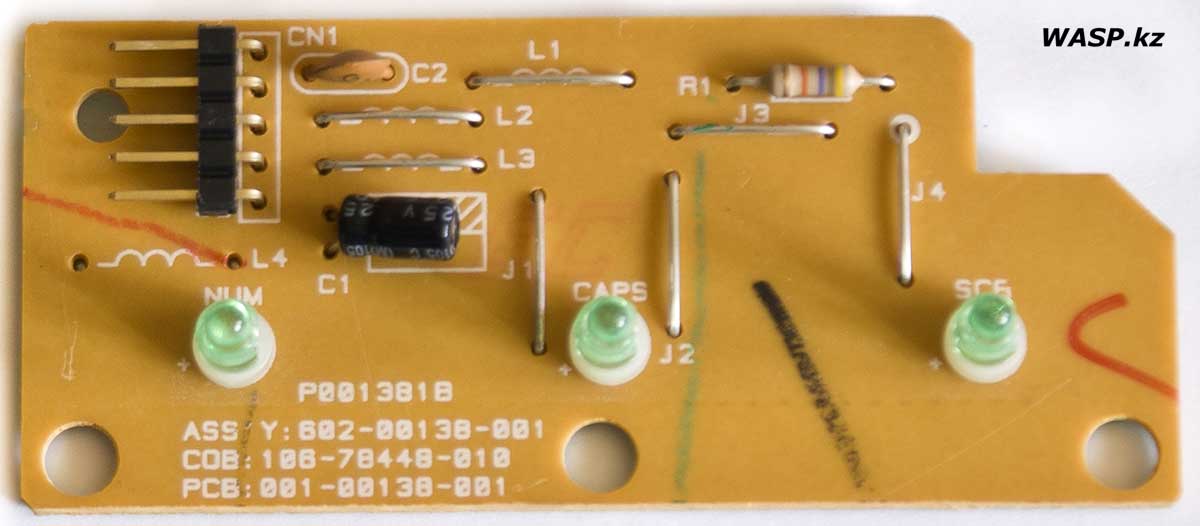

Плата электроники, на ней маркировки:

P0013818

ASS'Y: 602-00138-001

COB: 106-78448-010

PCB: 001-00138-001

На плате три светло-зеленых светодиода, один резистор, два конденсатора - электролит и керамика... один разъем на кабель - позолоченные контакты...



Genius Comify KB-19e плата электроники клавиатуры

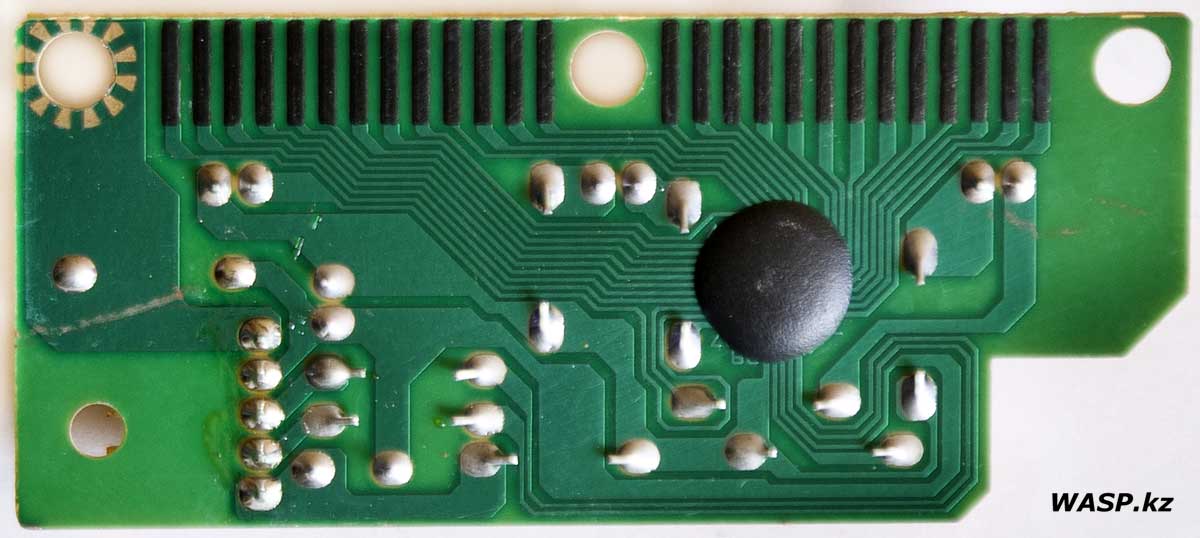

На обратной стороне платы только дорожки, контактные площадки, одна микросхема - как обычно бескорпусная и залитая компаундом...



В заключение о клавиатуре Genius KB-0210 или Comify KB-19e хотелось бы сказать - ее мне было искренне жаль пускать "под нож", так как у меня всегда разборка в один конец. Но - и места нет, да и не нужна она мне. А так, клавиатура хоть и в возрасте, но в идеальном состоянии - и внешне и по работоспособности. На ней работать было легко и приятно.





Михаил Дмитриенко, 2019 г.



Genius KB-0210查看和拆卸键盘

什么是我的键盘天才 - 不记得了!今天,下一个型号名为KB-0210(不要将它与Genius KB-210混淆)。它的另一个名字是Genius Comify KB-19e ......这是一款相当古老的键盘,这意味着它的质量很好 - 即使是最便宜的键盘也是如此,而不是像今天这样! PS / 2连接接口 - 再见

仍然相关......

因此,键盘Genius KB-0210或Comify KB-19e由轻质,近乎白色的塑料制成,其键也相同

颜色。它比标准的办公室键盘大:左边有一个难以理解的插件,有一个壁架

多媒体键,从下面固定一个小插座(我没有它 - 我不需要它)。她那样

同样比平时更厚......主键的布局和数量是标准的,字体是定性应用的,而不是

被删除了。在橡胶制成的19个附加键的上半部分。

在Genius徽标的右上角和三个LED指示灯......

在四条腿的底部 - 两个橡胶,两个塑料,再加上两个折叠 - 改变角度......

一个带有条形码和产品序列号的贴纸,与印在塑料上的标签相呼应。在它上面:名字

型号KB-0210,然后是Assy P / N:Comify KB-19e。制造商名称 - KYE Systems Corp.象形文字和代码 - 3912A734。中国制造。接口电缆厚实,高质量,1米长45厘米。最后是标准的PS / 2圆形连接器。我们拧下螺丝并拆下车身上部,再加上橡胶“垫子” - 一切都做得很好。在底部有一个按钮矩阵和一个控制器板。板上和基体上的触点是压制钢

用三个螺钉和底部硅胶垫圈相互夹紧。电缆通过连接器连接到电路板,电缆上有一个铁氧体环......

在按钮矩阵上有这样的标记:001-02103-001 JIT2433 BOT ACHESON820B ...

电子板,标记上面:

P0013818

ASS'Y:602-00138-001

COB:106-78448-010

PCB:001-00138-001

电路板上有三个浅绿色LED,一个电阻,两个电容 - 电解质和陶瓷......每根电缆一个连接器 - 金触点......

在电路板的反面,只有轨道,焊盘,一个芯片 - 像往常一样,没有包装和淹没。

复合......

总之,我想谈谈键盘Genius KB-0210或Comify KB-19e - 我真诚地后悔让它“在刀下”,因为我总是单向拆卸。但是 - 没有地方,我也不需要它。所以,键盘虽然 年龄,但条件完好 - 无论是外部还是工作能力。在它上面工作很容易和愉快。



米哈伊尔·德米特里恩科,2019年



Genius KB-0210 review and disassembly of the keyboard



What is already on account of my keyboard Genius - do not remember! Today, the next model is called KB-0210 (do not confuse it with Genius KB-210). Its other name is Genius Comify KB-19e ... This is a rather old keyboard, which means it is good in quality - even the cheapest keyboards used to be done conscientiously, not like today! PS / 2 connectivity interface - bye still relevant ...

So, the keyboard Genius KB-0210 or Comify KB-19e is made of light, almost white plastic, the keys of the same colors. It is larger than standard office keyboards: there is an incomprehensible insert on the left, a ledge with multimedia keys, and a small socket is fastened from below (I don’t have it - I don’t need it). She to that the same is thicker than usual ... The layout and the number of main keys are standard, the fonts are applied qualitatively, not are erased. In the upper part of the 19 additional keys made of rubber.

In the upper right corner of the Genius logo and three LED indicators ...

At the bottom of the four legs - two rubber, two plastic, plus two folding - to change the angle ...

One sticker with the bar code and serial number of the product, echoing the label imprinted on the plastic. On it: the name

Model KB-0210, then Assy P / N: Comify KB-19e. Manufacturer Name - KYE Systems Corp. Hieroglyphs and code - 3912A734. Made in China.

The interface cable is thick and of high quality, 1 meter 45 cm long. At the end is a standard PS / 2 round connector.

We unscrew the screws and remove the upper part of the body, together with the rubber "mat" - everything is done well.

On the bottom side there is a matrix of buttons and a controller board. Contacts on the board and on the matrix are pressed steel plate to each other and tightened with three screws, and the bottom silicone gasket. The cable is connected to the electronics board via a connector, there is a ferrite ring on the cable ...

On the button matrix there are such markings: 001-02103-001 JIT2433 BOT ACHESON820B ...

Electronics board, markings on it:

P0013818

ASS'Y: 602-00138-001

COB: 106-78448-010

PCB: 001-00138-001

There are three light green LEDs on the board, one resistor, two capacitors - electrolyte and ceramics ... one connector per cable - gold contacts ...

On the reverse side of the board there are only tracks, pads, one chip - as usual, unpackaged and flooded. compound ...

In conclusion, I would like to say about the keyboard Genius KB-0210 or Comify KB-19e - I sincerely regretted letting it "under the knife", since I always have one-way disassembly. But - and there is no place, and I don’t need it. And so, the keyboard though age, but in perfect condition - both externally and in working capacity. It was easy and pleasant to work on it.



Mikhail Dmitrienko, 2019
