Динамики D07-J SU 8 Ω 2.5W

1 - внешний обзор

2 - полная разборка

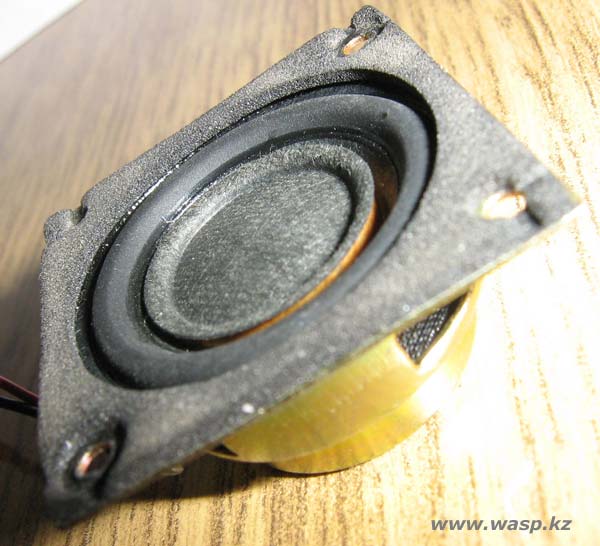

Динамики D07-J SU 8 Ом 2.5W можно назвать мини-динамиками - они были в одном неведомом мне Ж/К-мониторе... вполне вероятно ими комплектуют и какие-нибудь иные изделия, телевизоры, потом ноутбуки, например...

Маркировка проставленная на тыльной стороне: SU 8Ω 2.5W D07-J (но может вместо нолика стоит буква "О", так вот DO7-J). Больше информации ни о них, ни о производителе нет. Интернет об этом громкоговорителе молчит.

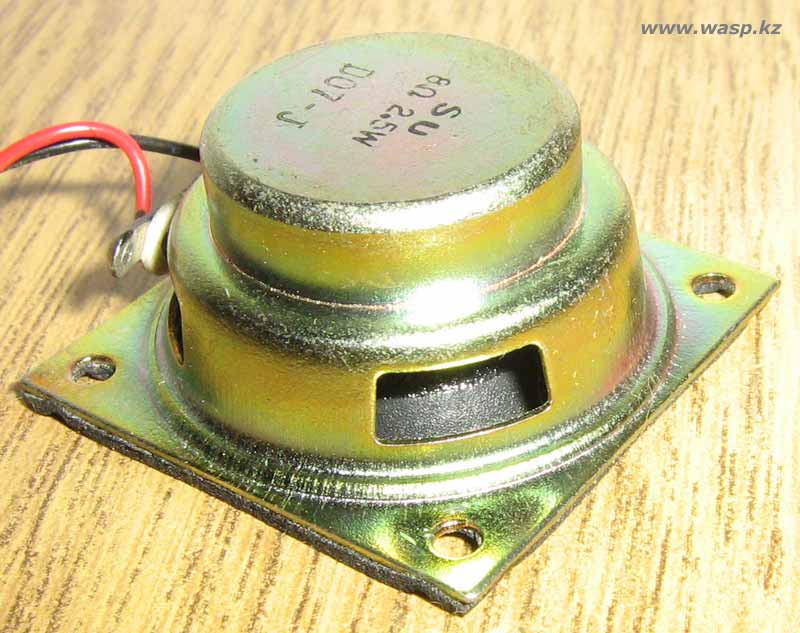

Из всего, что есть можно выжать: малогабаритные динамики, круглые, с цельноштампованной корзиной из стали 0,5 мм открытого типа. Магнит имеет экран. Диффузор диаметром 25 мм, изготовлен из бумаги с пропиткой. Диффузор конусный, составной - имеет купол с высокочастотным конусом (кант). Подвес выпуклый, резиновый. Центрирующая шайба из ткани, но весьма похожа на синтетику - типа сетки. Звуковая катушка сидит высоко.

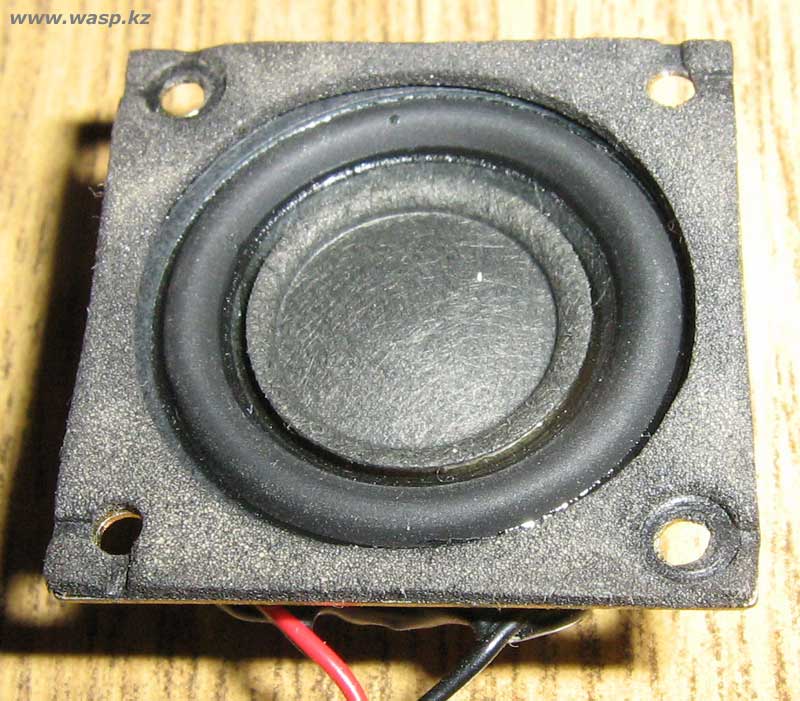

Корзина по переднему краю имеет квадратную форму 28 х 28 мм, на передней панели наклеен уплотнитель из мелкопористого поролона. Высота динамика - 13 мм. Из них магнит около 4 мм и диаметром около 17 мм.

Контакты обычные, под пайку.

Сопротивление звуковой катушки 8 Ом, мощность 2,5 Вт...

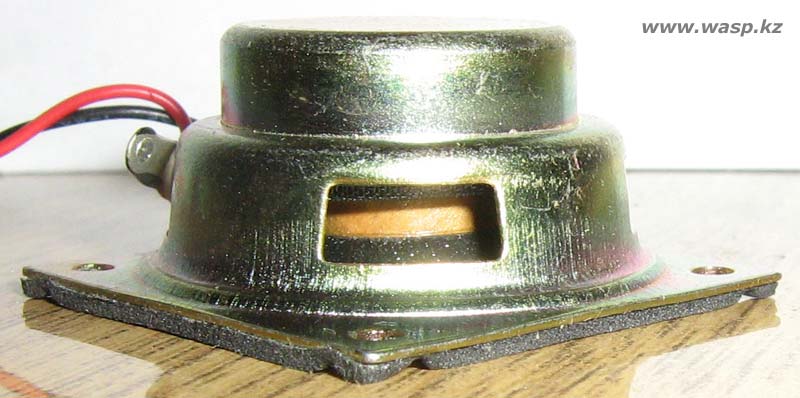

 Динамик в профиль...

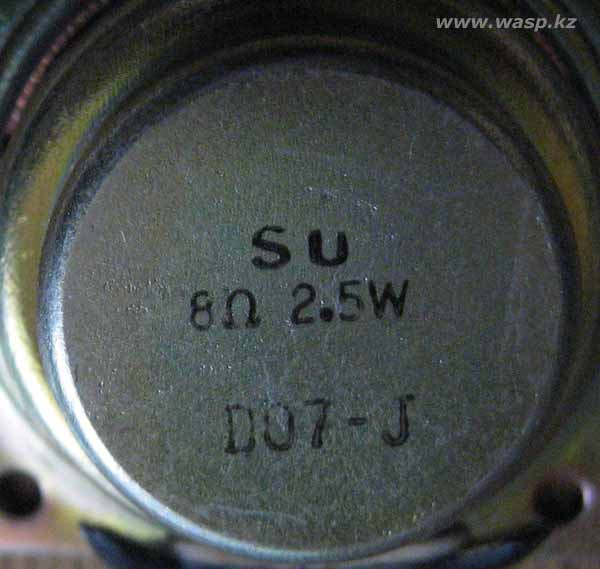

 Маркировка на торце динамика...

- Это динамики из старого 17" ЖК-монитора Acer AL1714 или A170E1-08... примерно 2005-2007 гг.

Михаил Дмитриенко, Алма-Ата, 2012 г.
