Статьи » Блоки питания » Codegen 450W SP (E231121) - блок питания
Codegen 450W SP (E231121) - блок питания

Блок питания Codegen 450W SP (E231121)





По опросам на многих форумах, и так – в отдельных статьях, блоки питания Codegen относят к самым «ужасным и отвратительным»… Создается впечатление, что худшего БП, чем от Codegen не существует. Что же, рассмотрим его, разберем и посмотрим, что у него внутри?

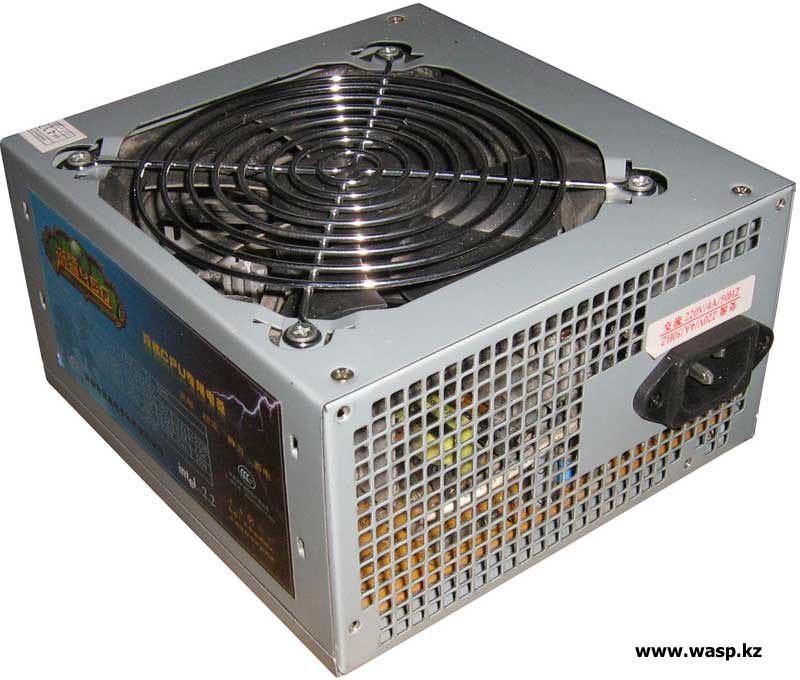

Codegen 450W SP блок питания, обзор



БП Codegen 450W SP попал ко мне в ужасающем состоянии, в неработающем ПК сплошь забитый пылью и грязью. Он проработал уже 2-3 года, тянул Core 2 Duo, видеокарту GF9500GT, два жестких диска 80 и 160 Гб, ну и прочее…



Очистив блок питания я обнаружил, что он вполне исправен, даже не потребовалось смазывать вентилятор!

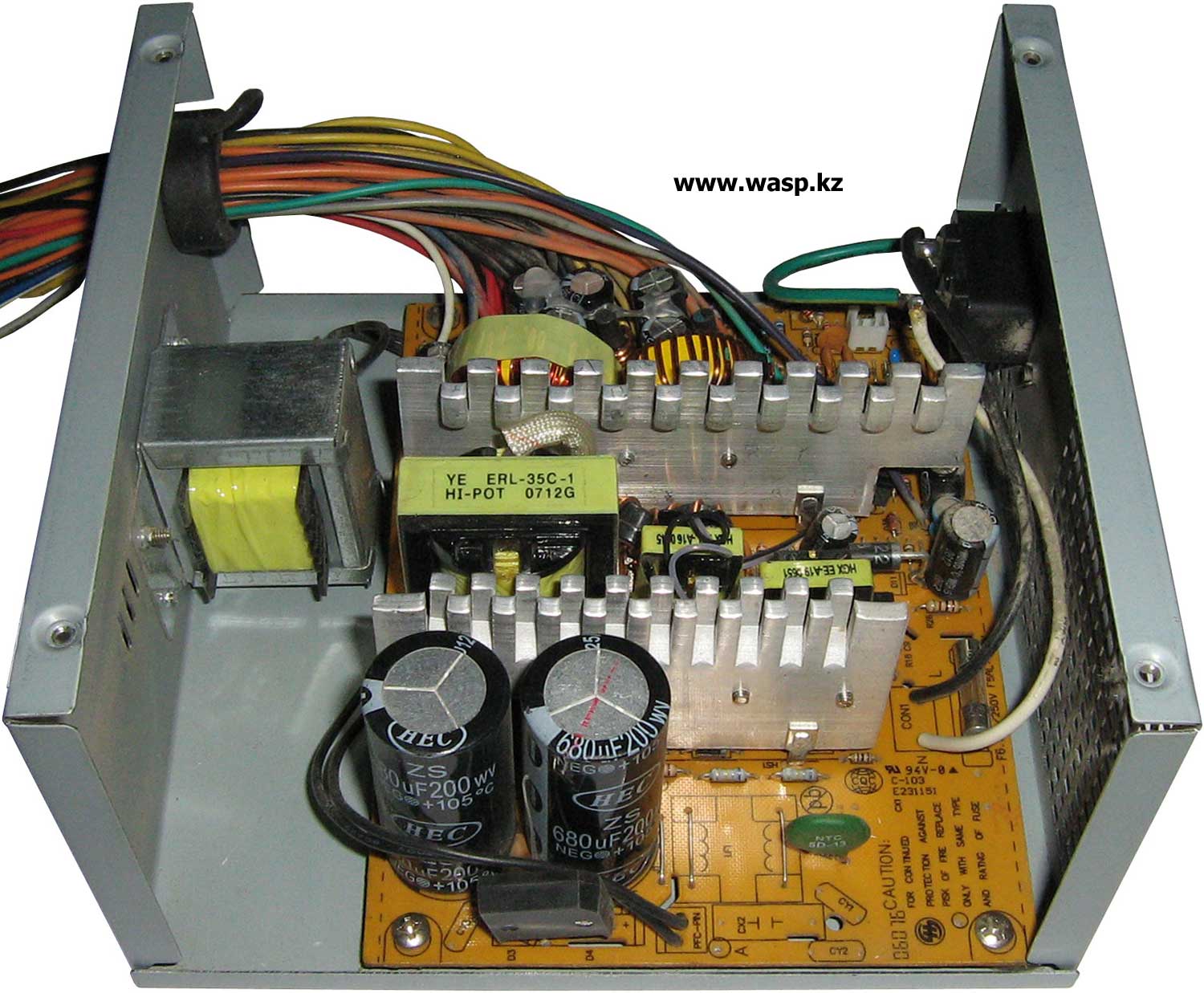

Блок питания Codegen 450W Super Power недорогой схема БП

Щелкните по рисунку, чтобы увеличить!



Итак, кратко осмотрим Codegen 450W SP внешне и изнутри. Снаружи это обычный БП с 12 см внутренним вентилятором, с проводами достаточной длины и толщины. Внутри все более скромно и даже примитивно… Стандартная бюджетная печатная плата, со множеством разведенных, но не распаянных мест. Отсутствуют фильтры на входе – одни «умные» перемычки… На входе стоят конденсаторы на 680 МКФ на 200 В, на выходе… не смог добраться. Все конденсаторы внешне выглядят превосходно – не вздутые, без подтеков и проч.

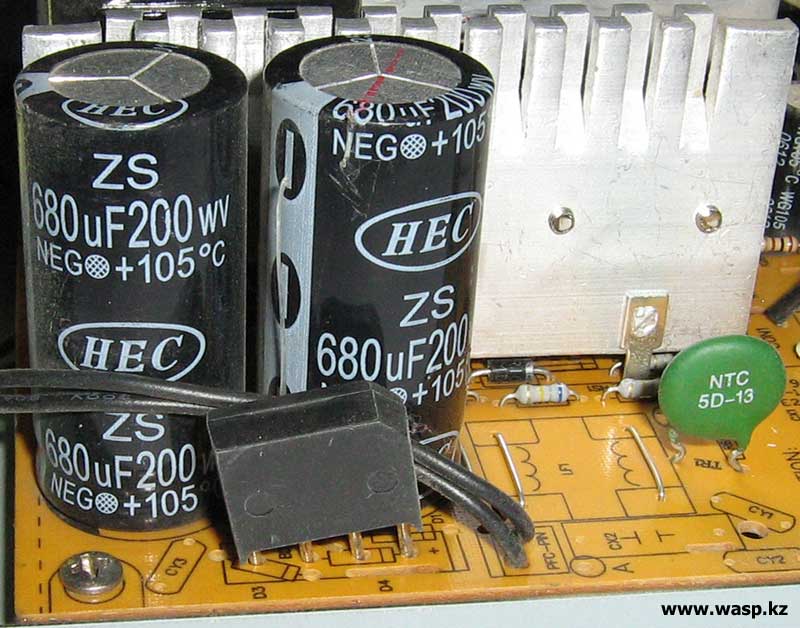

ремонт Codegen 450W SP конденсаторы HEC на входе

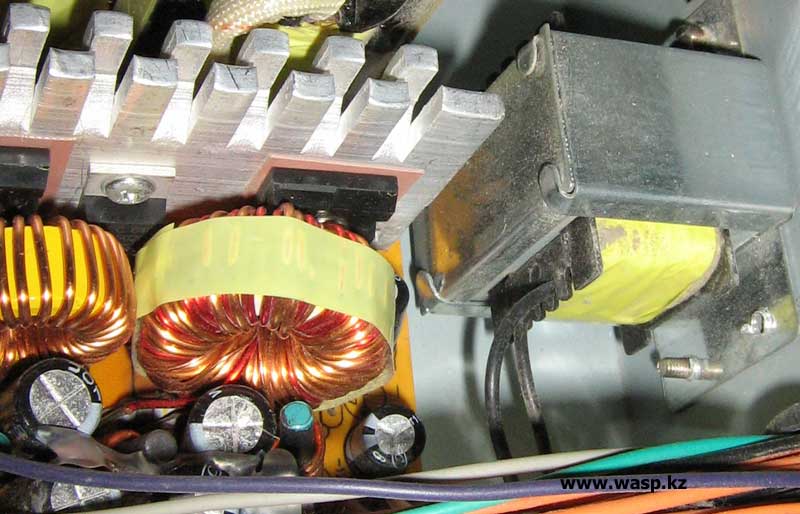

Блок питания 450W SP ремонт и трансформатор RFC



В глаза бросается крупный трансформатор, прикрепленный к задней стенке корпуса – это дроссель пассивного PFC. Он, в общем-то, и придает этому БП солидный вес… Зачем здесь это излишество? Видимо исключительно в угоду требованиям Евросоюза… Однако, этикетка на БП сплошь на китайском – а для Европы могли б и перевести и на английский… В общем, какая-то несуразица – экономить на фильтрах и ставить ненужный PFC. Об том, что такое PFC - читайте здесь.

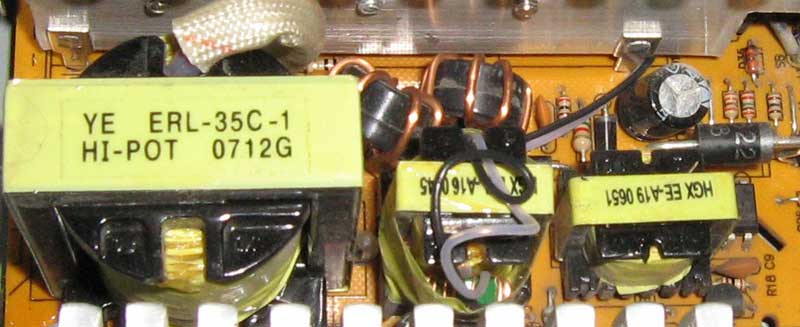

YE ERL-35C-1 трансформаторы в блоке питания ПК

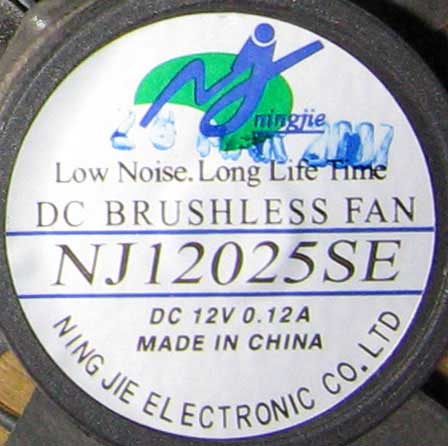

Ninge jie electronic Co. ltd вентилятор охлаждения в блоке питания

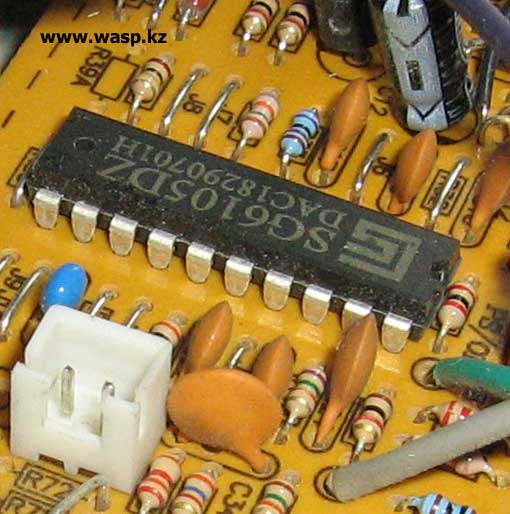

SG6105DZ DAC18290701H ШИМ контроллер в блоке питания Кодеген



Алюминиевые радиаторы маловаты и вообще, исключительно дешево-массовые. Но со своей задачей справляются, благодаря большому вентилятору – NJ12025SE от китайской компании Ning Jie Electronic Co. LTD.

Блок питания основывается на стандартной и широко используемой в БП микросхеме SG6105DZ. Печатная плата имеет маркировку C-103 E231121. Так как с такой маркировкой я уже встречался на БП от других производителей, отсюда вывод – Codegen их закупает у стороннего производителя. Вопрос: закупает только лишь печатные платы или же уже в собранном виде?

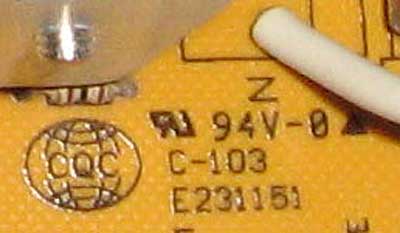

E231151 плата C-103 маркировка на плате блока питания



Характеристики этого Codegen 450W SP вы можете прочесть на этикетке – ниже её фото.

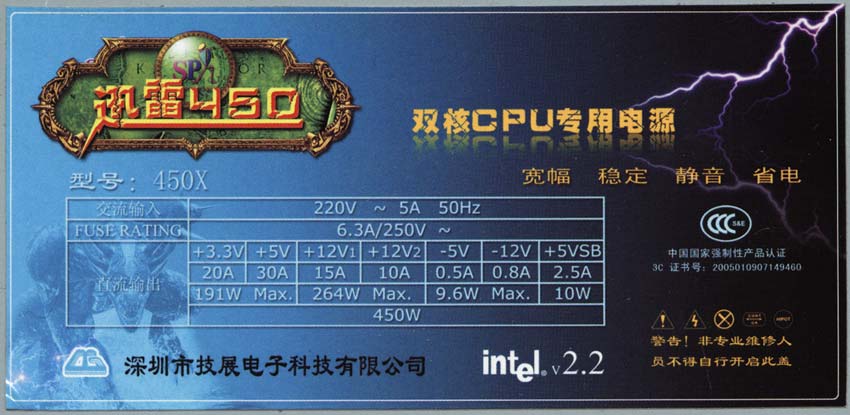

характеристики Codegen 450W SP наклейка на блок питания



Если вам знаком китайский язык, вполне вероятно найдете что-нибудь интересное и полезное, а цифры понятны, надеюсь всем. На офсайте производителя этой модели нет, смотрите сами – www.codegenworld.com. На наклейке имеется логотип с аббревиатурой SP, это торговая марка – Super power, под ней Codegen работает в России и СНГ. Есть и сайт этой «Супер Пауэр», но он скорее мертв – не обновляется с 2008 года…



Закончу рассказ так: блок питания Codegen 450W SP был очищен от грязи, вместе с ним очищен был и весь компьютер, была переустановлена ОС и комп заработал дальше. Вместо двух винтов был поставлен один на 500 Гб, к 2 Гб оперативки добавили еще 2 Гб (Винда 64-х битная). Кроме того, процессор был подвергнут некоторому разгону, видеокарта разгону более серьезному.



Выводы. Я не рискну назвать этот вот блок питания превосходным или даже просто хорошим, но и утверждать, что «хуже его нет ничего» - явная глупость! Достаточно просмотреть здесь же (на ВАСП.кз) описания иных, действительно плохих БП… Разница видна невооруженным глазом!



ДОПОЛНЕНИЕ 2016 год. Удивительно, но этот блок питания все еще работает... Недавно его хозяин попросил обновить ПК, и была собрана новая система, от старого остался корпус, DVD-RW и этот блок питания, который теперь тянет: процессор Core i5 4440, материнскую плату Gigabyte GA-Z87M-HD3, видеокарту ASUS GeForce GTX 750, два HDD, один SSD Transcend TS128GSSD340K... Я, разумеется, хртел его заменить, но бюджет вышел. Так что теперь посмотрим сколько он еще протянет...










Power supply Codegen 450W SP (E231121)



According to surveys in many forums, and so - in separate articles, Codegen power units are among the most "horrible and disgusting" ... It seems that the worst BP than from Codegen does not exist. Well, look at it, analyze and see what's inside?

PSU Codegen 450W SP came to me in a terrible state in the idle PC entirely clogged with dust and dirt. He worked for 2-3 years, pulled the Core 2 Duo, GF9500GT card, two hard disks and 80 160GB, well, stuff ...

After cleaning the power supply I have found that it is quite serviceable, not even required to lubricate fan!

So, a brief examination Codegen 450W SP externally and from within. The exterior is a normal PSU with 12 cm internal fan with wires sufficient length and thickness. Inside, everything is more modest, and even primitive ... Standard Budget circuit board, with many divorced, but not soldered places. There are no filters at the entrance - one "smart" bridges ... At the entrance there are capacitors 680 MKF 200 V, output ... could not be reached. All capacitors externally look great - not inflated, without streaks, and so on.

In the eye catches a large transformer is attached to the back of the cabinet - a choke passive PFC. It is, in general, and this gives BP a solid weight ... Why is it overkill? Probably only in favor of the requirements of the European Union ... However, the label on the power supply completely in Chinese - and for Europe were used and translated into English and ... In general, any absurdity - to save on the filters and put unnecessary PFC. On what is PFC - here.

Aluminium radiators are too small and, in general, extremely low-mass. But to cope with its task, due to the large fan - NJ12025SE from a Chinese company Ning Jie Electronic Co. LTD.

The power supply is based on a standard and widely used in the power supply chip SG6105DZ. The circuit board has a C-103 E231121 marking. As with the marking I have met on the PSU from other producers, hence the conclusion - Codegen their purchases from a third party. Q. buys only printed circuit boards or already assembled?

If you're familiar with the Chinese language, it is likely to find something interesting and useful, and the numbers are clear, I hope everything. On ofsayte manufacturer of this model is not, see for yourself - www.codegenworld.com. The label has a logo with the acronym SP, a trademark - Super power, under the Codegen it works in Russia and the CIS. There is also the site of the "Super Power", but he would rather be dead - not updated since 2008 ...

Finish the story as follows: unit Codegen 450W SP power was cleared of mud with it was cleared and the entire computer operating system has been reinstalled and the PC has earned more. Instead of two screws were placed one on the 500 GB to 2 GB of RAM added another 2GB (The Windows 64-bit). In addition, the processor has been subjected to some overclocking, overclocking more serious.

Conclusions. I would not venture to call this power supply's excellent or even good, but also to assert that "there is nothing worse than him" - an obvious nonsense! It is enough to see here (on VASP.kz) description of other really bad PSU ... The difference is visible to the naked eye!

APPENDIX 2016. Surprisingly, this power supply is still running ... Recently, his host asked to upgrade your PC, and the new system, the old housing remained, DVD-RW, and the power supply has been collected, which now draws: Core i5 4440 processor, motherboard Gigabyte GA-Z87M-HD3, video card ASUS GeForce GTX 750, two the HDD, a SSD Transcend TS128GSSD340K ... I, of course, hrtel replace it, but the budget was released. So now let's see how much he still stretch ...





Михаил Дмитриенко, Алма-Ата, 2010

Комментарии
#1 tohirb
August 26 2015 09:48:45
Добрый день.
Спасибо за статью. У меня похоже на это блок питание. не давно сгорел транзистор и вместе с ним резисторы стоящие рядом с ним. Я не смог определить их маркировку. Не могли бы мне выслать принципиальную схему. Заранее благодарен.
#2 wasp
August 27 2015 05:21:42
*

Схемы увы нет... Вот только эти фотографии - все что осталось от него )))

*
