MSI K9NGM4-F (MS 7506 VER: 1.0)

Материнская плата MSI K9NGM4-F (MS 7506 VER: 1.0), SAM2 - обзор



Материнские платы формата mATX являются весьма популярны, разумеется, не из-за меньшего формата, из-за своей невысокой цены, плюс интегрированное видео многим позволит сэкономить некоторую сумму. Ну а функциональность, производительность… это слишком тонкие материи.



Сегодня рассмотрим весьма дешевую и спорную материнскую плату от известного производителя MSI, под процессоры AMD, на чипсете NVIDIA.



MSI K9NGM4-F полный обзор материнской платы

+ Щелкните по изображению, чтобы увеличить!



MSI K9NGM4-F материнская плата описание и тесты



Материнская плата MSI K9NGM4-F продается у нас по цене ~52-53$ (март 2009), не буду создавать рекламу компании, где я ее приобрел – честно говоря, они меня надули на эти 2-3 доллара… Гарантия дадена – 1 год.

В небольшой коробочке находится: матплата в антистатическом пакете; два компакт-диска с драйверами и ПО; брошюра – руководство пользователя; I/O панель; один IDE шлейф; один SATA кабель и один переходник питания к нему.

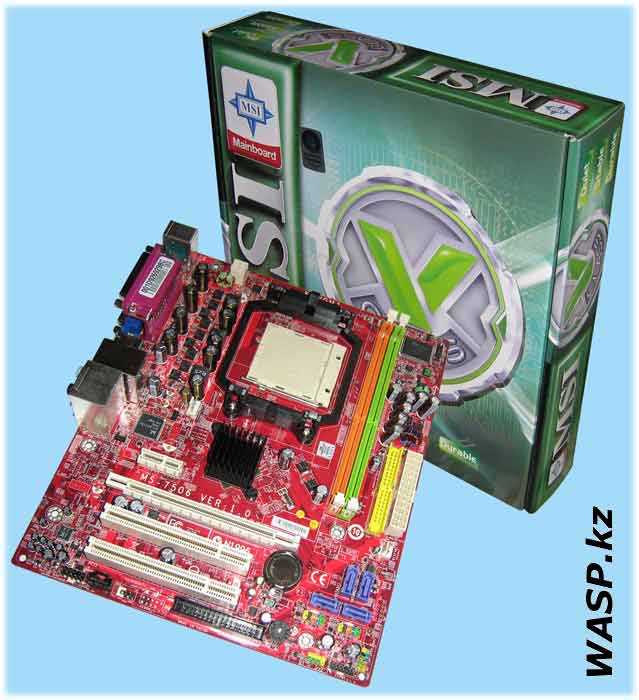

Материнская плата MSI K9NGM4-F или MS 7506 VER: 1.0

+ Щелкните по изображению, чтобы увеличить!

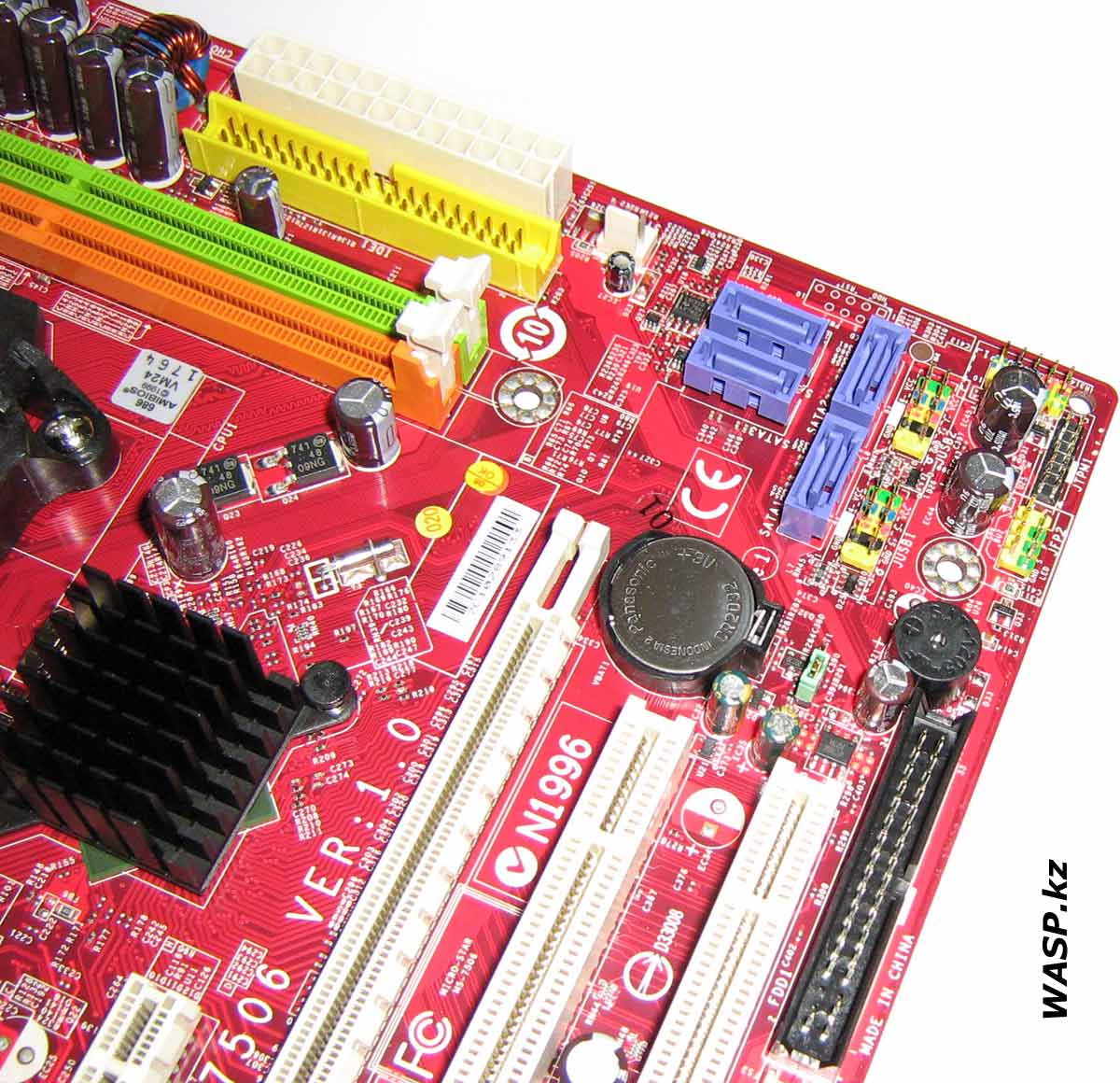

Материнская плата MSI K9NGM4-F разъемы MS 7506 VER: 1.0

+ Щелкните по изображению, чтобы увеличить!

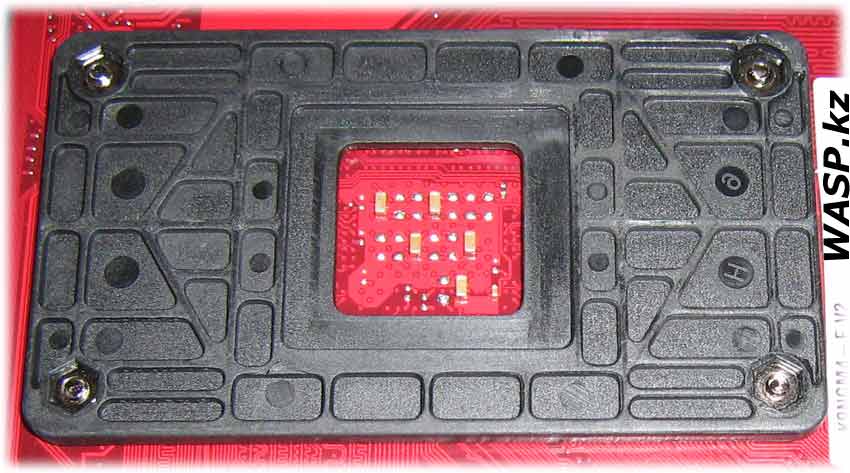

MSI K9NGM4-F усиление процессорного сокета с обратной стороны



Внешне MSI K9NGM4-F выглядит, как и все подобные матплаты этого рода – дешево. Каждый может убедиться в этом посмотрев фото… Я остановлюсь на нескольких моментах.

Короткий PCI-E x1 расположен неудачно – так как в него практически нечего «воткнуть», он будет вечно пустовать, зато при использовании видеокарты один из двух, остро дефицитных, «старых и добрых», PCI будет, скорее всего, заблокирован…

Радиатор на единственном чипсете маленький и обрезанный с одной стороны – чтобы не мешать установке большой карты в слот PCI-E x1, но это как уже говорилось и не понадобиться… Радиатор со своей задачей справляется на все 100%, даже при сильных нагрузках – тестирование видеоадаптера – он нагревается еле-еле. Как всегда производитель «халтурит» - терможвачку между радиатором и кристаллом чипсета лучше удалить и нанести нормальную термопасту.

Весьма неприятно смотрятся электролитические конденсаторы, многие из которых криво впаяны… Кроме того, они достаточно высокие и могут помешать установке большого процессорного кулера.

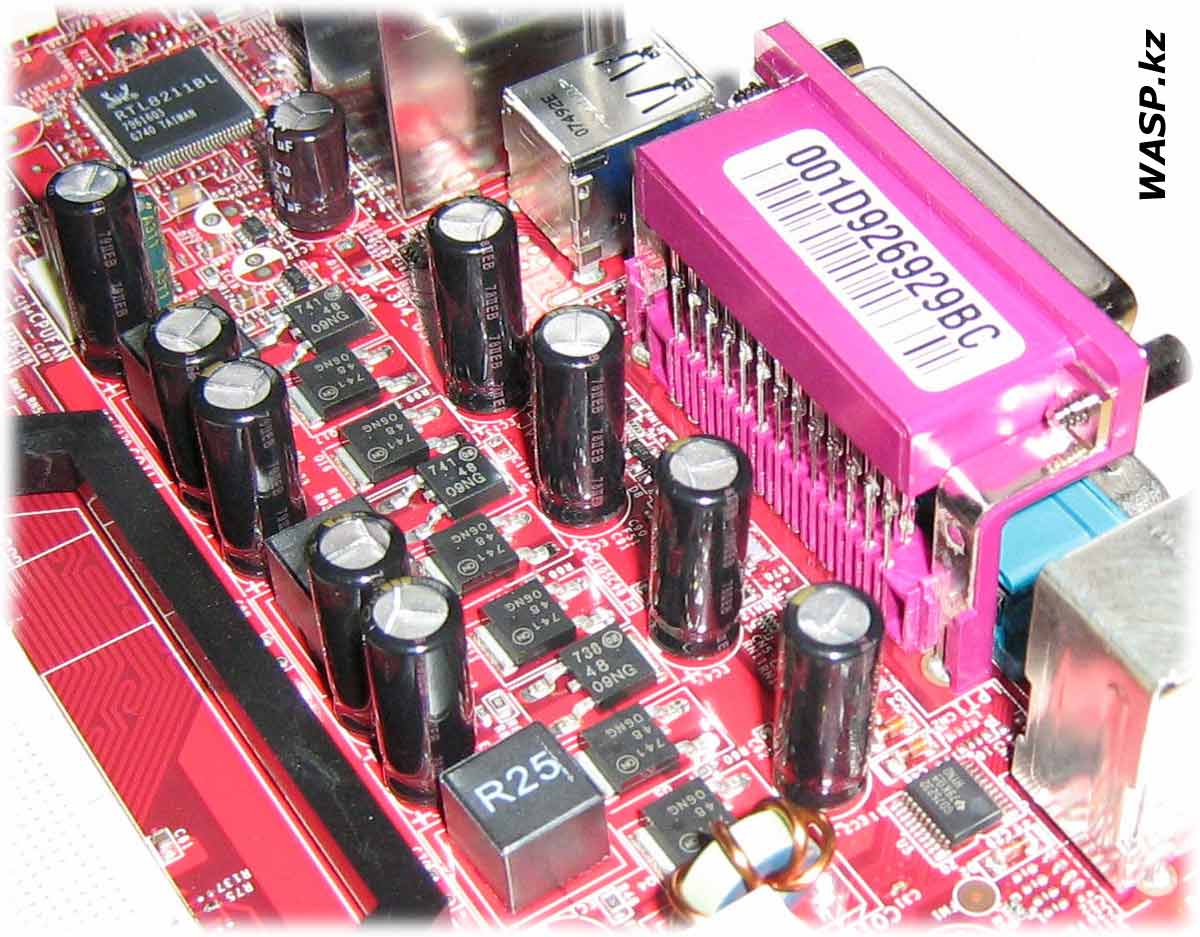

плата MSI K9NGM4-F цепи питания процессора

+ Щелкните по изображению, чтобы увеличить!

Материнская плата MSI K9NGM4-F разъемы и интерфейсы

+ Щелкните по изображению, чтобы увеличить!



Транзисторы в цепях питания выстроены рядком, очень заманчиво наклеить на них радиаторы дополнительного охлаждения. Вопрос – зачем? В штатном режиме работы они греются слабо, при разгоне… Но разгонять что-либо на этой матплате крайняя мера – от отчаянья или от глупости.

Очень много разведенных и не распаянных мест – плата MSI K9NGM4-F сама по себе бюджетная, еще и урезана до фиг знает чего!

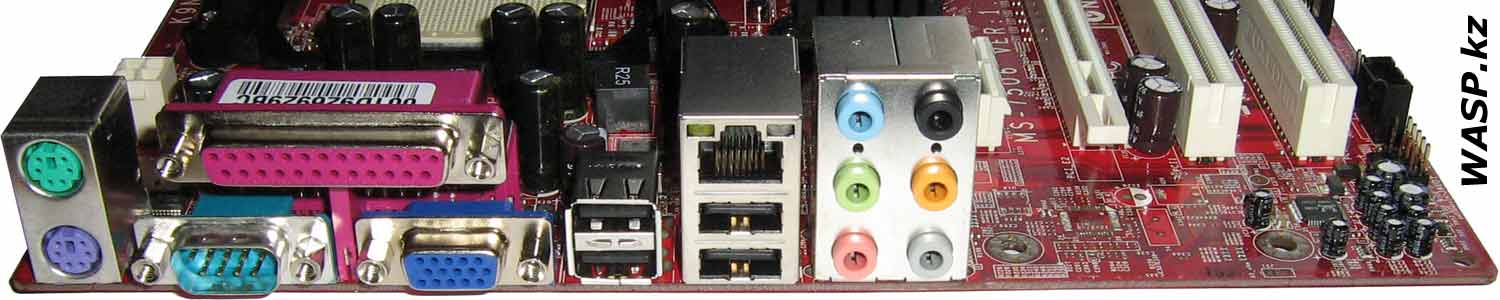

На задней панели стандартный набор разъемов: мод мышь и клаву, аналоговый выход на монитор D-Sub, один LPT, один COM, четыре USB, один RJ45 LAN и шесть аудиоразъемов.

На коробке имеется наклейка, где матплата как V2 (версия 2), на самой же плате пропечатано VER: 1.0 – чему верить?

Инсталляционные диски содержат драйвера и стандартное программное обеспечение MSI и NVIDIA – производителя чипсета. Один диск под Windows XP, другой под Windows Vista. Бумажный мануал имеет русский перевод, хоть и краткое описание настроек BIOS многим будет полезно.



MSI K9NGM4-F user guide мануал, драйвера, панель



Краткие характеристики MSI K9NGM4-F, а за более подробными отправляйтесь на сайт производителя.





• Поддержка процессоров AMD Athlon 64 X2, Athlon 64 и Sempron, в том числе новых под SAM2+



• FSB – технология HyperTransport 1.0/2.0 поддерживает скорость передачи до 1ГГц (2000MT/s)



• Чипсет - NVIDIA MCP68S (интегрированный видеоадаптер GeForce 7050)



Аудио:



• Контроллер на микросхеме Realtek ALC888



• 7.1-канальное аудио с гибким переназначением разъемов ввода/вывода



• Совместим со спецификацией Azalia 1.0



• LAN – поддерживается 10/100/1000 Fast Ethernet - Realtek RTL8211BL

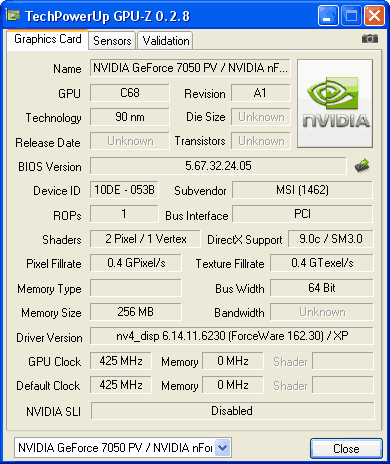

GeForce 70520PV C68 интегрированное видео в MSI K9NGM4-F

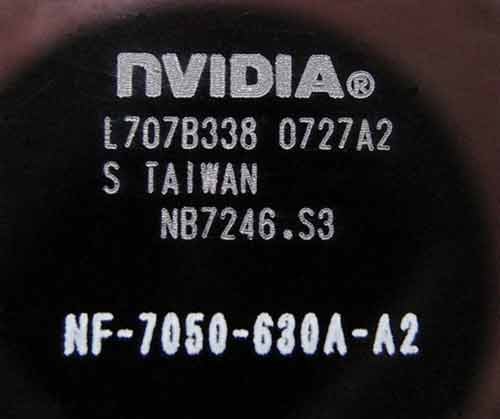

NF-7050-630A-A2 чипсет в матплате MSI K9NGM4-F



MSI K9NGM4-F чипсет NVIDIA под AMD SAM2 и SAM2+

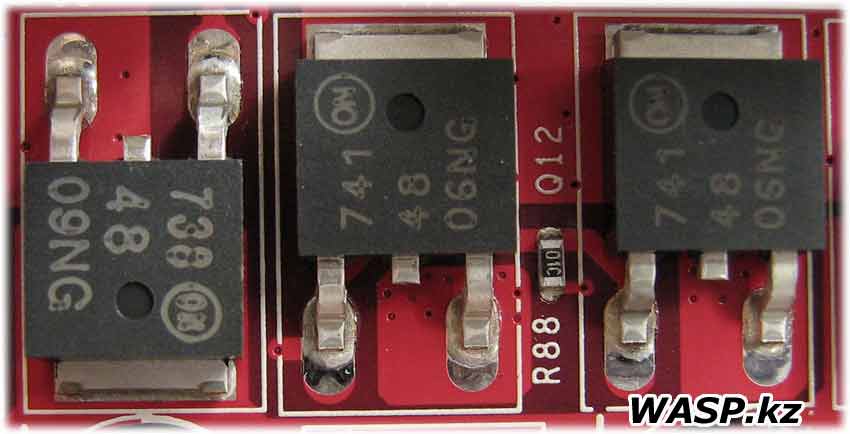

MOSFET 730 09NG на матплате MSI K9NGM4-F

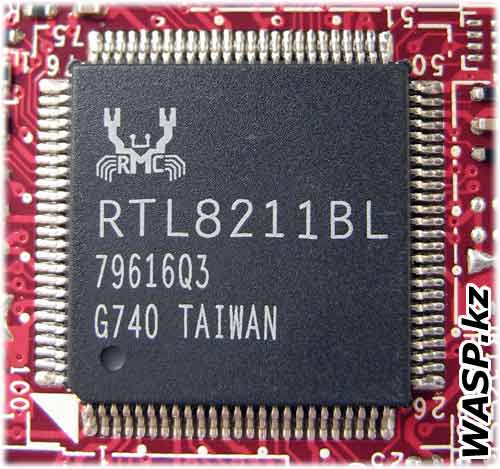

network RTL8211BL сеть LAN в MSI K9NGM4-F

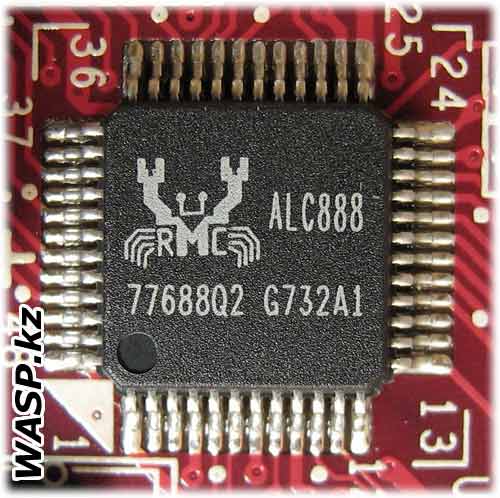

audiocards ALS888 звуковая карта в MSI K9NGM4-F



Fintek F71882FG чип мониторинга на MSI K9NGM4-F



BIOS A7506 NMS300 микросхема БИОС MSI K9NGM4-F

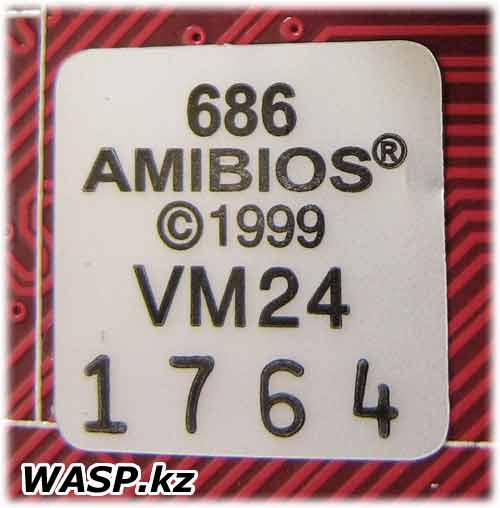

686 AMIBIOS VM24 1764 версия прошивки в MSI K9NGM4-F




Компьютер на базе MSI K9NGM4-F в работе не выявил существенных недостатков этой матплаты. Пожалуй, самой серьезной проблемой была прошивка BIOS – все из-за отсталости производителя! MSI предлагает один вариант – по старинке, из-под DOS, с помощью флоппи-дисковода… Вариант явно для большинства мерзкий. Отчего-то производитель чурается возможности «шить» БИОС из-под Винды…



Тестирование интегрированного видео дало, в общем-то, ожидаемые результаты:

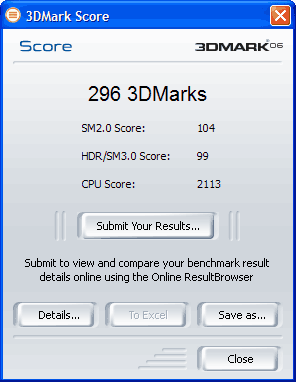

бенчмарк интегрированного видео в MSI K9NGM4-F



Это печально, по сравнению с продуктами на чипсетах NVIDIA GeForce 8ххх, да и с современными решениями Intel и AMD в этой области смотрится убого…



BIOS предлагает сравнительно большой выбор разгонных настроек, все они сведены в раздел Cell Menu – обычный оверклокерский раздел на матплатах от MSI.

Можно кстати попытаться разогнать и интегрированное видео…



Выводы. К сказанному добавить, в общем-то, нечего, MSI K9NGM4-F работает и вполне нормально, но это – бюджет! Самый что ни на есть бюджетный. Затраченные средства она окупает запросто, но сама по себе дальше офисного ПК не идет, в крайнем случае, годится как мультимедийный центр без загрузки серьезными приложениями.



Ее узкое место – слабое интегрированное видео. Дискретная видеокарта естественно выправляет положение и ПК с этой матплатой вполне пригоден и для «тяжеляка»…



Другой момент – качество, от которого зависит долговечность. Используемые в MSI K9NGM4-F электролитические конденсаторы, конечно же, могут прослужить и десяток лет… а могут и нет.



Разумеется, эта материнская плата далеко не самое худшее, что бывает, но и до «просто средненькой» ей далеко.



Отсюда - MSI K9NGM4-F рекомендуется мною, но только в безвыходном случае. Или в случае «наплевать!»…





Михаил Дмитриенко, Алма-Ата, 2009
