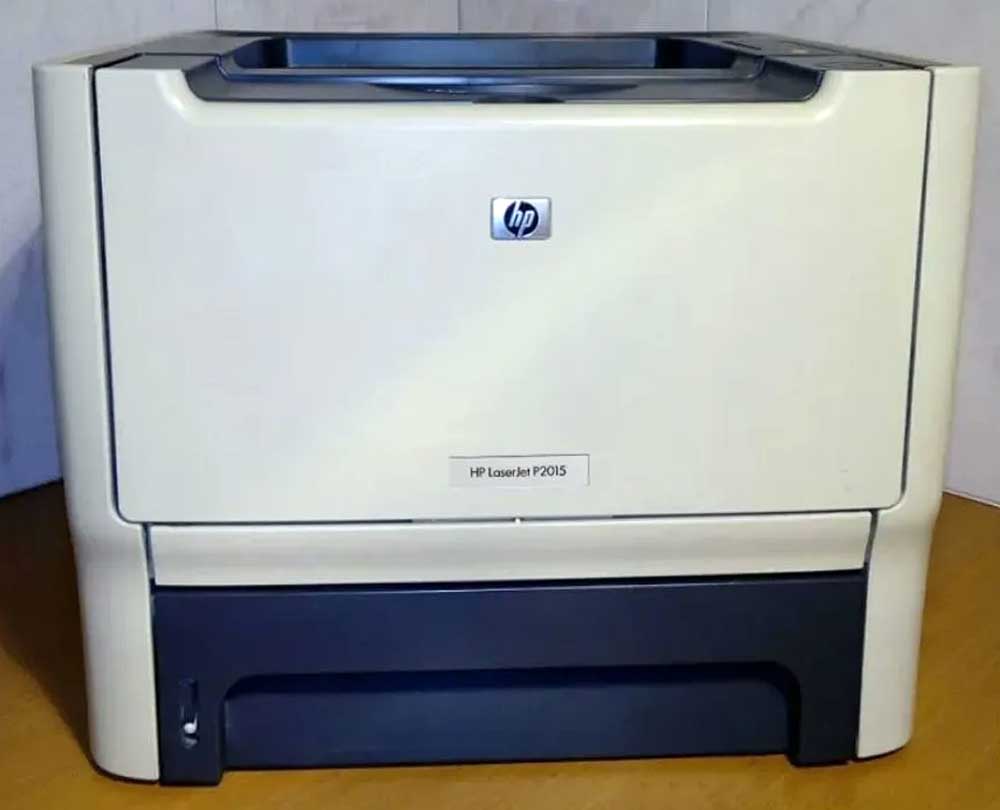

Нередко техника выходит из строя без очевидных симптомов. В один из дней офисный принтер HP LaserJet 2015, исправно проработавший несколько лет, внезапно начал выдавать ложные сообщения - о замятии бумаги или ее отсутствии. Осмотр концевых выключателей и датчиков, контролирующих закрытие лотков и крышек, результата не дал. За поиском ответа, что же стало причиной поломки принтера, решено было отправиться в Интернет, где исследование тем с обсуждением похожих проблем помогло, наконец, выявить проблему - всему виной была плата форматера.
Внимание! Все манипуляции с «железом» ты производишь на свой страх и риск. Мы не несем ответственности в случае выхода из строя того или иного устройства после проделанных процедур, описанных в этой статье. Если ты сомневаешься в своих силах, то лучше обратись в ремонтную мастерскую или сервисный центр компании-производителя.
Плата форматера - это центральная плата, на которой установлен процессор, сетевые контроллеры (если они есть, конечно же), контроллеры и разъемы USB. Можешь интереса ради лично ознакомиться с ценами на новые платы форматера (например на Алиэкспресс), но лучше потрать это время на что-нибудь более полезное - новая плата будет не сильно дешевле нового принтера. А в случае если устройство не новое, целесообразность вложений в него выглядит весьма сомнительно. Так что можно смело менять принтер на новый - он будет производительнее, тише, и так далее по списку. Но если в тебе есть толика энтузиазма и желание сделать что-то своими руками, то не спеши переворачивать страницу и двигаться в сторону магазина электроники за новеньким МФУ.
Сегодня я расскажу о том, как с минимальными затратами самостоятельно реанимировать плату форматера и, при удачном стечении обстоятельств, вернуть принтер к работе.
В Интернете можно найти много предложений о срочном и недорогом ремонте форматера. Но, во-первых, эта процедура не гарантирует 100% результат. После проделанных работ устройство может умереть окончательно. Во-вторых, на такой вид ремонта практически не дается гарантия (смотрите на месте, проверяйте, все ли работает), в лучшем случае обратиться с жалобой на повторную поломку можно будет в течение 15-30 дней.
Дальше все похоже на лотерею: принтер может проработать 2-3 дня и снова выйти из строя; возможно, поломка случится на 31 день, а может, ты счастливчик и получишь исправное МФУ, которое прослужит верой и правдой еще много лет. А ремонт форматера, который предлагают мастерские, можно провести и дома, без каких-либо затрат.
Ты наверняка помнишь карты NVIDIA GeForce 8800 GTX/Ultra, которые в случае появления артефактов можно было спасти «прожаркой» в духовке или прогревом строительным или специализированным паяльным феном. Так вот, при ремонте платы форматера у принтеров суть решения задачи не меняется: проблема возникает в местах пайки BGA-чипов, и для устранения неполадки чип (в данном случае процессор) необходимо прогреть до температуры плавления припоя под ним. Шарики припоя плавятся, восстанавливается контакт в одном или нескольких поврежденных местах.
Первым пациентом сегодня у нас будет описанный выше HP LaserJet 2015. Для начала проверим, что гарантия на принтер уже закончилась и что шаманские движения с заменой кабеля, переустановкой драйверов, открытием и закрытием лотков и крышек все-таки не помогают. Затем необходимо открыть боковую крышку принтера со стороны, на которой установлена плата форматера (ориентируйся на бок, на котором виден разъем USB). В разных моделях принтеров технология немного отличается (разное расположение защелок, отсутствие или наличие дополнительных винтов). Подробную инструкцию с фото по разборке конкретной модели всегда можно найти в Интернете.

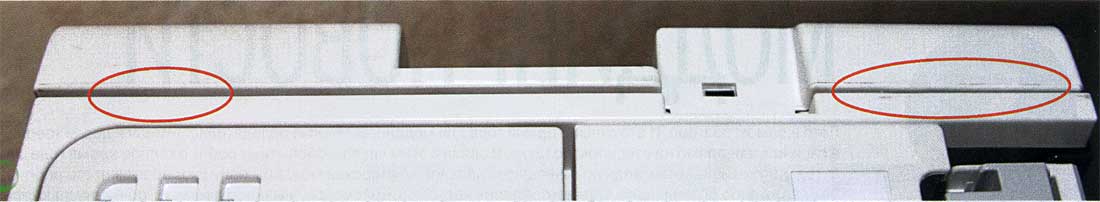

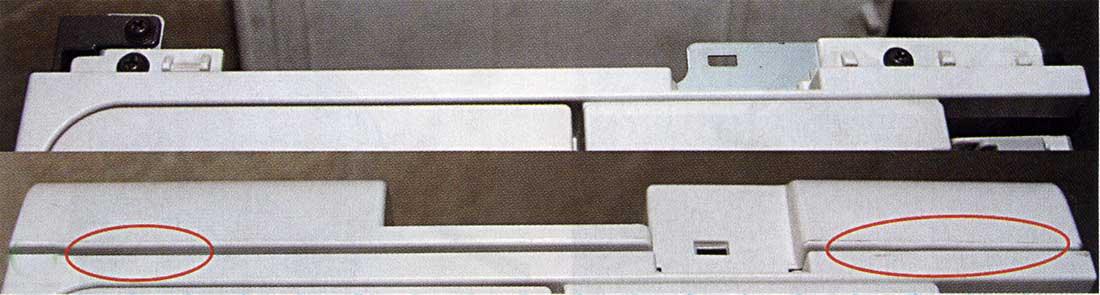

У нашей модели открыть крышку довольно просто - отщелкиваем защелки и снимаем крышку (фото ниже).

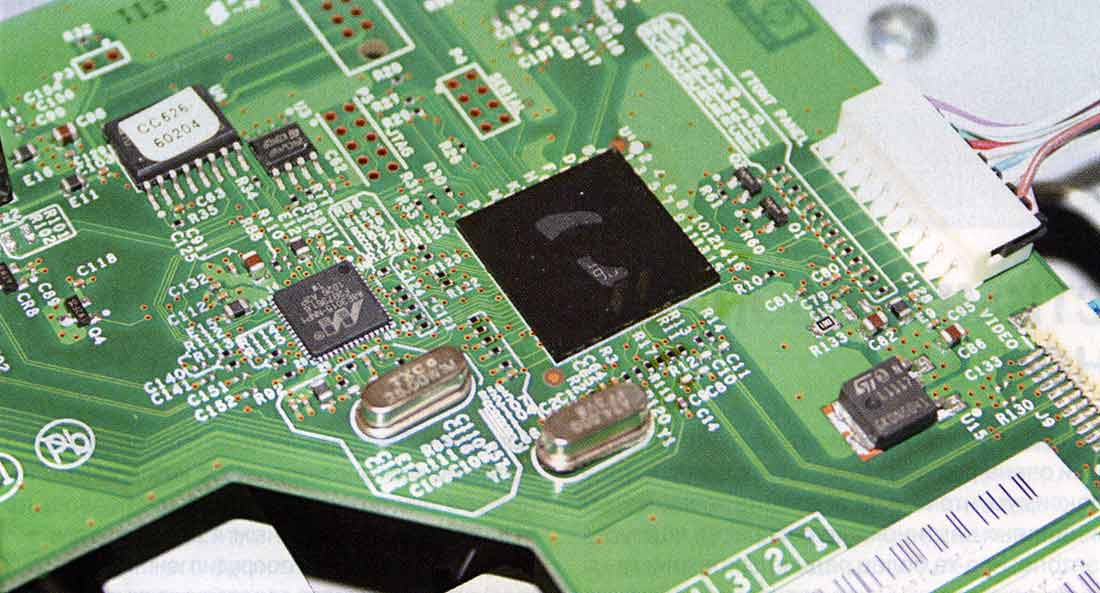

Взору предстает плата, на которой расположен центральный процессор, цепи его обвязки, слот расширения для установки дополнительного модуля памяти.
Аккуратно извлекаем из платы все разъемы. В большинстве принтеров все разъемы различаются, а если есть одинаковые, помечаем их, чтобы при сборке не перепутать (а лучше фотографировать камерой телефона каждый этап разборки, это может здорово пригодиться!).

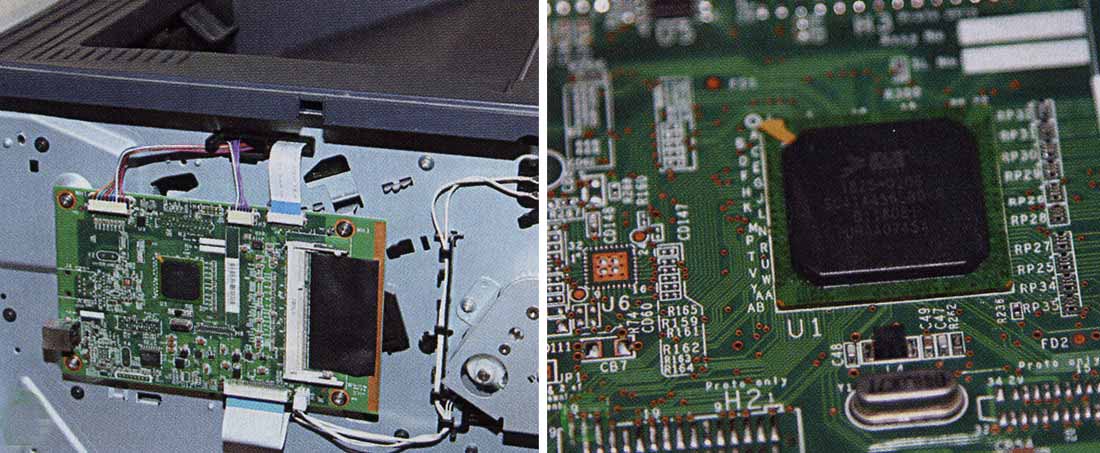

Снимаем плату. Согласно спецификации, в принтере используется процессор Motorola Cold Fire пятой версии, на нашей модели видим процессор с маркировкой HP (хитрые – перемаркировали и думали мы не догадаемся?). Вот он, виновник сегодняшнего ремонта (фото выше).
Итак, приступим! Пипеткой или шприцем аккуратно капаем флюс по бокам процессора, слегка вращаем плату, нашей задачей является затекание флюса под чип (желательно без растекания большого количества флюса по всей плате). Затем располагаем плату горизонтально, надеваем на паяльный фен насадку (по размеру насадки точных рекомендаций нет, для прогрева этого процессора я использовал среднюю), выставляем температуру фена 280-320 градусов Цельсия и аккуратно, равномерно, на расстоянии около сантиметра от чипа начинаем его прогревать. Я прогревал 2-3 минуты и ориентировался на испаряющийся флюс. Можно работать с постепенным повышением температуры с 250 до 300-320 градусов по Цельсию.
После прогрева оставляем плату до полного остывания, устанавливаем ее в принтер, подключаем разъемы и проверяем работоспособность. По моему опыту, около 80-90% устройств после проведения такой процедуры начинает исправно работать. Если ничего не работает то, возможно, что мы перегрели чип или, наоборот, недогрели его.
Не исключено, что данную процедуру можно выполнить и в духовке (как в случае с видеокартами), но без должной практики есть риск перегреть плату и процессор, потерять часть SMD-элементов, распаянных на плате, и так далее. Стоимость использованной в ремонте модели паяльной станции (или ее аналога) невелика. Ее можно одолжить у знакомых, занимающихся ремонтом сотовых телефонов - для них это незаменимый рабочий инструмент. Основными плюсами паяльной станции является возможность регулировки температуры и интенсивности потока горячего воздуха. Другой важный компонент для сегодняшнего ремонта, флюс «Канифоль жидкая», можно купить в любом магазине радиодеталей. Или заказать и то и другое на Алиэкспрессе.
Хотелось бы обратить внимание производителей на качество и материалы для пайки BGA-чипов, а также на реализацию грамотного охлаждения процессоров принтеров и МФУ в случае их нагрева. Также хочу предостеречь владельцев принтеров, МФУ и ноутбуков, ремонтирующих свою технику в сервис-центрах: нередко под видом замены материнской платы на новую или замены форматера принтера или МФУ проводится такая простая процедура «прожарки». Порядочные сервис-центры информируют клиентов, что срок службы устройств после ремонта предугадать невозможно, а цена ремонта существенно ниже замены платы на новую.
И хоть никто не гарантирует, что после починки твой принтер прослужит еще много лет, затраты на его ремонт (за исключением покупки термофена в случае его отсутствия) были минимальны. А отремонтированный мной МФУ HP держится уже год.
Р. S. В процессе написания статьи еще один принтер HP, LaserJet 2035N, до этого иногда отказывавшийся печатать большие документы (прошивка новой версии, переустановка и установка новых версий драйверов не спасала), загорелся светодиодами индикации застревания бумаги, был разобран и «прогрет», после чего успешно работает и по сей день.
Автор: Александр Далеко
