Процессорный воздуховод на кейсе своими руками!

Воздуховод для процессора


Улучшаем охлаждение своими руками





Зачастую кейсы (причем не только самые дешевые) имеют вентиляционные отверстия напротив кулера CPU, но не комплектуются соответствующим воздуховодом. В продаже подобных устройств не наблюдается.



Многие пользователи не особенно задумавшись над теоретической составляющей воздушных потоков внутри корпуса ПК, просто прикручивают изнутри 80 мм вентилятор на вдув и совершают ошибку! Эффективность подобного решения равна нулю – на охлаждение это никак положительно не сказывается, скорее наоборот – лишний хаос воздушных потоков… Но добавляется лишний шум – это явно и заметно.



KME 5752

Фабричный воздуховод - кейс KME 5752 micro ATX



Большинство оставляет «все как есть». И вправду – для большинства это без разницы. Однако когда внутри ПК имеются несколько «горячих точек», таких как жесткий диск, чипсет, видеокарта и т.д., и вытяжной вентилятор БП уже плохо справляется со всей этой массой разогретого воздуха, приходится задумываться об улучшении охлаждения. Во избежание…



Проще всего поставить дополнительный вытяжной вентилятор на заднюю стенку ПК. Эффективнее купить блок питания с внутренним 120 мм вентилятором. В таком случае мы не только избежим лишних (дополнительных) шумов, но и уменьшим имеющиеся. Кроме того, вентилятор большого диаметра при меньших оборотах вытягивает значительно больше воздуха (горячего) из внутренностей ПК.



Я так и поступил – купил БП HuntKey LW-6400H. Результат не замедлил сказаться. Однако при зрелом размышлении пришел к выводу, что чего-то все же не хватает, а именно воздуховода для процессора.



Получается некоторая несогласованность: вентилятор БП находится прямо над кулером процессора и, в общем-то, сразу же отбирает значительную часть горячего воздуха от него, это хорошо. Но сам процессорный вентилятор берет воздух из кейса, где воздух далеко не холодный. Кроме того, не все тепло от процессора вытягивает вентилятор БП, часть его снова включается в «круговорот»… В общем, хорошо было бы на охлаждение процессора подвести воздушный поток прямо извне кейса.



Итак, длинное предисловие окончено. Для изготовления подобного воздуховода сами собой напрашиваются пластиковые бутылки. Одну из них (из-под кваса) я и использовал. Диаметр бутылки – 100 мм. Вполне подходящий. Вырезаем ножницами цилиндрический отрезок длинной 70-100 мм. Отмечаем места под крепеж, выкраиваем их. Прикручиваем это наше изделие к боковой крышке кейса с вентиляционными отверстиями. Пару раз прикладываем, замеряем, отрезаем, если труба упирается в кулер процессора. Все, в принципе воздуховод готов.



самодельный воздуховод



Во избежание возможных дребезжаний, можно обмотать этот воздуховод снаружи скотчем или изолентой.



Проверить эффективность подобного решения несложно. Берем лист бумаги и прикладываем его снаружи к вентиляционным отверстиям во время работы ПК. Без воздуховода, у меня лист бумаги просто падает. С воздуховодом прилипает как к пылесосу!

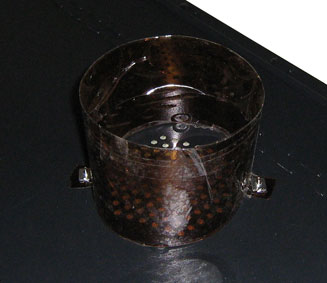

Crown A608-3

Вот так это выглядит на боковой крышке кейса Crown A608-3



Вся работа отняла 10-15 минут. Продолжение прерванных оверклокерских экспериментов подтвердило целесообразность подобного решения.



Советую и вам – дерзайте!





Михаил Дмитриенко, 2008, Алма-Ата
