Статьи » Телефонные аппараты, сотовая связь » TA-611D VEF-Tranzistor - телефонный аппарат, описание фотографии, схема, электроника
TA-611D VEF-Tranzistor - телефонный аппарат, описание фотографии, схема, электроника

Телефонный аппарат VEF-Tranzistor TA-611D

Вымирающий антиквариат



Телефонный аппарат VEF-Tranzistor TA-611D сделан в Латвии, май 1996 г. Модель однако все еще той советской поры... Аппарат некогда считался крутым: стильный, даже для нашего времени дизайн, отсутствие рычага - применялись два геркона КЭМ-3. Вообще, TA-611D - крепкий и качественный



На днище имеется бумажная наклейка TA-611D TR9-S04467. Дисковый наборник номера с маркировкой 32505 10207, 48911 20203 10.79-BP. Он весьма надежен. На аппарате есть две кнопки # и S, так как инструкции пользователя я не нашел, сообщить назначение этих кнопок не могу.



Телефонный аппарат VEF-Tranzistor TA-611D



TA-611D

Щелкните по рисунку, чтобы увеличить!

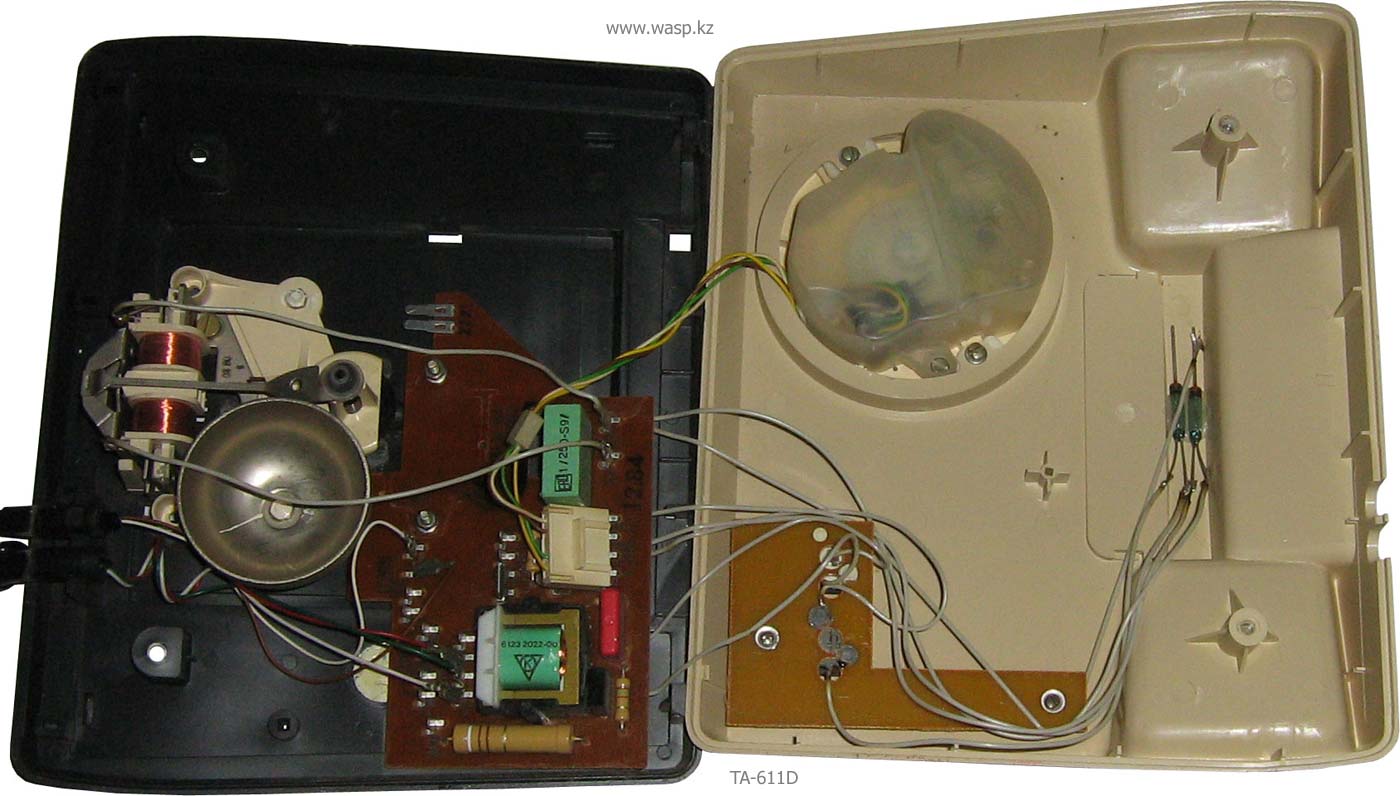

Внутри все просто: основа - это печатная односторонняя плата телефона (схему смотрите ниже). Плата имеет минимум деталей и она промаркирована: 711...751-2/791, 712...752-2/792. С обратной стороны печатной платы есть маркировка 6123 3 10 - 20 K1/1

Звонок сделан компанией Siemens и на нем такие маркировки: EWK 71, F6798, V30019-X5038-X1, 1900



Siemens EWK 71, F6798, V30019-X5038-X1, 1900 Ω



Дисковый наборник номера 32505 10207, 48911 20203 10.79-BP



Hagenuk ZB 7L. H C39212-A1-A1, V36104-X2-X4, IV tph64dyn BP



В телефонной трубке: микрофон (угольного типа) имеет маркировку Hagenuk ZB 7L. H. Динамик (капсюль) промаркирован: C39212-A1-A1, ниже V36104-X2-X4, а также IV tph64dyn BP

Наборник номера 32505 10207, 48911 20203 10.79-BP



711...751-2/791, 712...752-2/792 TA-611D

Щелкните по рисунку, чтобы увеличить!



VEF TA-611D 6123 3 10 - 20 K1/1

Щелкните по рисунку, чтобы увеличить!



принципиальная схема телефонного аппарата TA-611D



Данных телефонов уже не встретить в продаже... аппараты с дисковым номеронабирателем встречаются разве что в исполнении "ретро".



TA-611D TR9-S04467



На аппарате есть две кнопки # и S





Михаил Дмитриенко, Алма-Ата, 2011 г.
