Labtec Y-SAC64 обзор и разборка PS/2 клавиатуры
На очереди снова бюджетная клавиатура из Поднебесной... Производитель некто Labtec... название модели Y-SAC64. Эта же клавиатура еще бывает под логотипом DZL, а настоящий производитель - Logitech.
+ Щелкайте по фото, чтобы увеличить!
Как видим по фото, клавиатуре досталось... отсутствуют некоторые клавиши, но это результат варварства пользователя, нежели недостаток изделия.
В правом верхнем углу три стандартных индикатора и логотип Labtec...
На нижней стороне ничего примечательного: две резиновые ножки и две откидные ножки... посередине этикетка.
На этикетке опять тот же логотип, затем - Standart Keyboard Plus...
P/N:867571-0112
M/N:Y-SAC64
PID:CC62209
Требования по питанию, Сделано в Китае. Значки сертификаций и прочего...
Интерфейсный кабель с черной изоляцией, на мой взгляд, тонкий, разъем как уже было сказано в заголовке - PS/2. Длина у шнура стандартная, чуть больше метра.
Выкручиваем с нижней стороны винты и снимаем верхнюю часть корпуса с кнопками и резиновым "ковриком"... на последнем надпись: MY-542 CAV01.
На нижней стороне корпуса все остальное...
Пластины матрицы кнопок подсоединяются к плате электроники через разъемы, сама плата притянута тремя шурупами... На светодиодные индикаторы еще надеты (и приклеены) пластиковые кружки - наверное, для защиты от влаги и пыли... На пластинах матрицы кнопок есть код - NEPCKB850001...
Плата электроники - все, в общем-то, стандартно... маркировка: NEPCKB850924 931124 VER1.1 и код E190407... Три светодиода зачем-то обильно проклеены каким-то клеем или герметиком... Провода интерфейсного кабеля впаяны в плату...

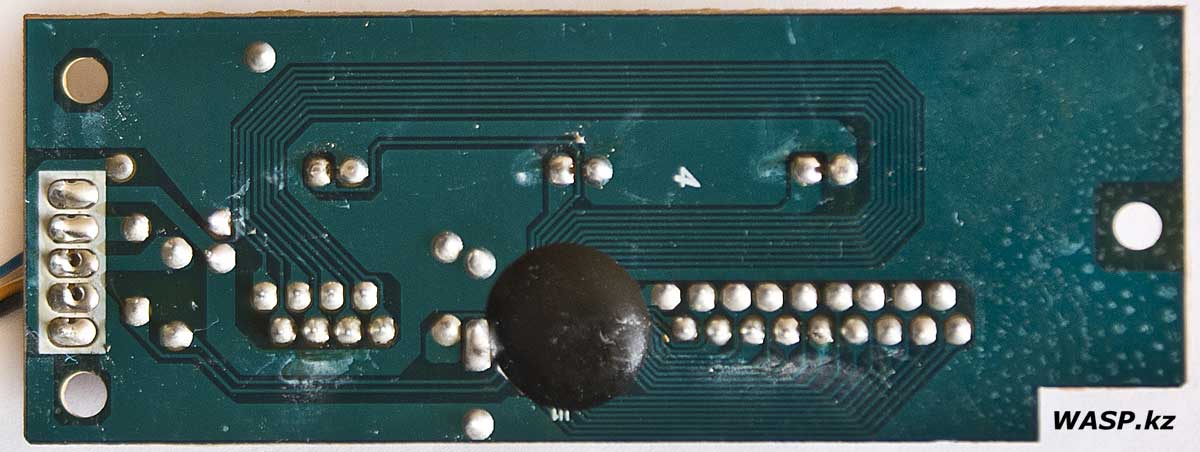

Обратная сторона платы - тут пусто, лишь одна бескорпусная микросхема залитая компаундом, маркировки на ней естественно нет.
На этом заканчиваю. Клавиатура Labtec Y-SAC64 обычное изделие, массовое... в ней наблюдается дисгармония: корпус сделан дешево, из не самой лучшей пластмассы, а внутри все сделано лучше. Ну и подключение матрицы кнопок через шлейфы - это вообще редкость, особенно для бюджетных клавиатур.
Насчет работы - все хорошо. Она работа вполне хорошо, тихая, мягкие кнопки... шрифт на клавишах нанесен качественно, не стирался.
Михаил Дмитриенко, 2019 г. |
