Статьи » Материнские платы » Biostar G31-M7 TE Ver: 6.7 - материнская плата
Biostar G31-M7 TE Ver: 6.7 - материнская плата

Материнская плата Biostar G31-M7 TE Ver: 6.7




Для бюджетных ПК эта материнская плата подойдет как нельзя хорошо, стоимость от 41$ - (по ценам в Алма-Ате на осень 2010 г.), хорошая функциональность, поддержка огромного количества различных моделей одно-, двух- и четерхядерных процессоров (естественно от Intel)…



Biostar G31-M7 TE материнская плата

Упаковка материнской платы Biostar G31-M7 TE



Материнская плата BIOSTAR G31-M7 TE формата mini ATX, имеет интегрированное видео – Intel GMA3100 (256 Мб максимум из оперативки), чего для офисного ПК достаточно, а для тех, кто неравнодушен к играм, есть и разъем PCIEx16 – под видеокарту. На матплате всего два разъема под память DDR2, поэтому надо сразу обдумать сколько оперативной памяти вам нужно 2 иль 4 гигабайта. Матплата BIOSTAR G31-M7 TE основана на чипсете Intel G31 с южным мостом Intel ICH7. На ней четыре разъема SATA, один IDE, один FDD, два PCI, два разъема на 4 дополнительных порта USB, разъемы для подключения на отдельных планках LPT и COM портов. На заднюю панель вынесены два стандартных разъема PS/2 под мышь и клавиатуру, одни разъем VGA, четыре USB, один LAN, три аудиоразъема под шестиканальный звук (ALS662, 6-Channel HD Audio).

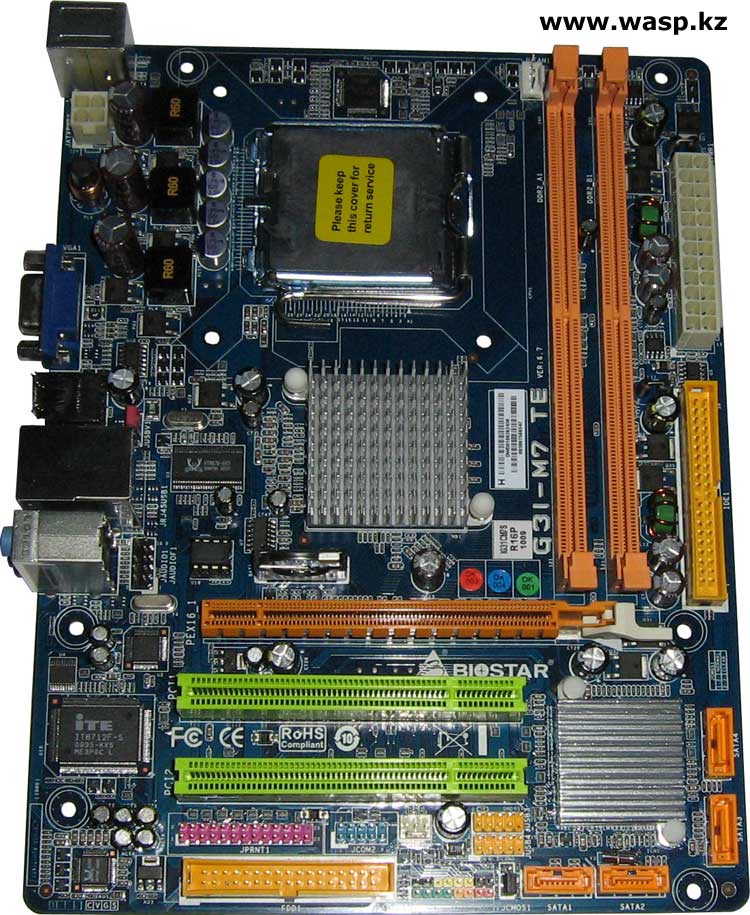

Материнская плата Biostar G31-M7 TE Ver: 6.7



Biostar G31-M7 TE Ver: 6.7 - разъемы и выходы



Итак, в небольшой, соответствующей формату коробке находится: сама материнская плата Biostar G31-M7 TE, два SATA кабеля, декоративная панель на внешние выходы, бумажное руководство пользователя, компакт-диск с драйверами и ПО. Достаточно бедная комплектация...

Внешне материнская плата ничем особо не примечательна, разве что на ней «распаяно все, что разведено», т.е. пустующих мест нет.



IG31CM7S маркировки на матплате Biostar G31-M7 TE



задняя панель Biostar G31-M7 TE

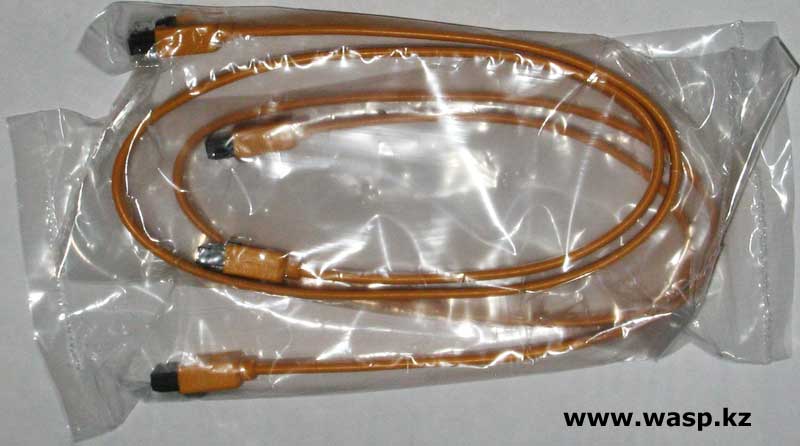

соединительные кабели SATA Biostar G31-M7 TE

Комплектация материнской платы Biostar G31-M7 TE



Biostar G31-M7 TE и OC мануал пользователя

Biostar G31-M7 - драйвера версия RI5.00B



В целой куче матплат на чипе Intel G31, выпускаемых Biostar, различия сводятся в общем-то к мелочи… G31-M7 TE имеет например 5 твердотельных конденсатора в цепях питания CPU… Контороль питания процессора осуществляет ШИМ-контроллер L6703, в цепях питания процессора и памяти использованы одинаковые транзисторы P0603BDL (их технические характеристики - в интернете есть даташит).



ШИМ-контроллер L6703 на Biostar G31-M7 TE

ШИМ-контроллер L6703 на Biostar G31-M7 TE



Чтоб не дублировать информацию о технических данных матплаты, отсылаю на официальное описание Biostar G31-M7 TE...



разъемы и южный мост Biostar G31-M7 TE



Прочее. На матплате Biostar G31-M7 TE присутствуют все «старые» интерфейсы – разъемы PCI, порты LPT и COM – при подключении двух последних на внешние планки, также есть разъемы на «старые» IDE-накопители и флоппи-дисководы. Зато нет «новых» разъемов PCI-Ex (коротких).

Радиаторы на северном и южном мостах небольшие, алюминиевые, но вполне справляются со своей задачей.

Настройки BIOS стандартны + небольшие возможности разгона.



питание процессора Biostar G31-M7 TE



Впечатления и выводы. Материнская плата Biostar G31-M7 TE довольно таки неплохой выбор в своей бюджетной области. Работает стабильно, никаких нареканий я озвучить не могу.

Она неплохо показала себя и в «средне-любительском» разгоне, т.е. чуть-чуть: процессор Dual Core E5500 спокойно разогнался до 3,5 GHz… можно было бы разгонять и дальше, но запас бюджетного же кулера и такового же блока питания (не говоря уж о памяти) поставили точку. При разгоне цепи питания CPU ощутимо нагрелись…

Но матплата Biostar G31-M7 TE в общем-то и не предназначена для оверклокеров… В остальном – нормально и даже при такой цене хорошо.



Немного других фото Biostar G31-M7 TE

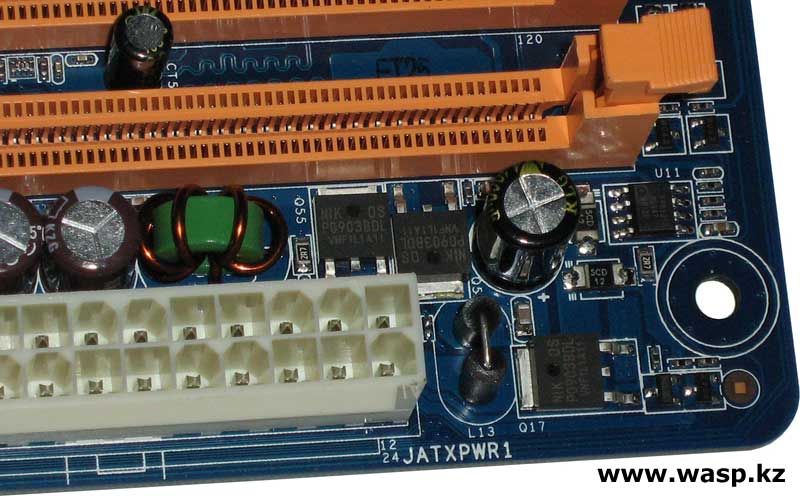

питание оперативной памяти Biostar G31-M7 TE

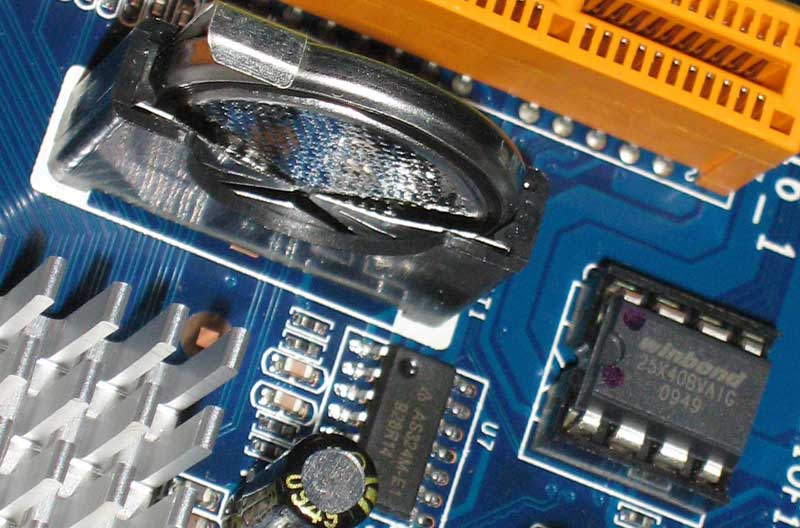

BIOS и CMOS Biostar G31-M7 TE

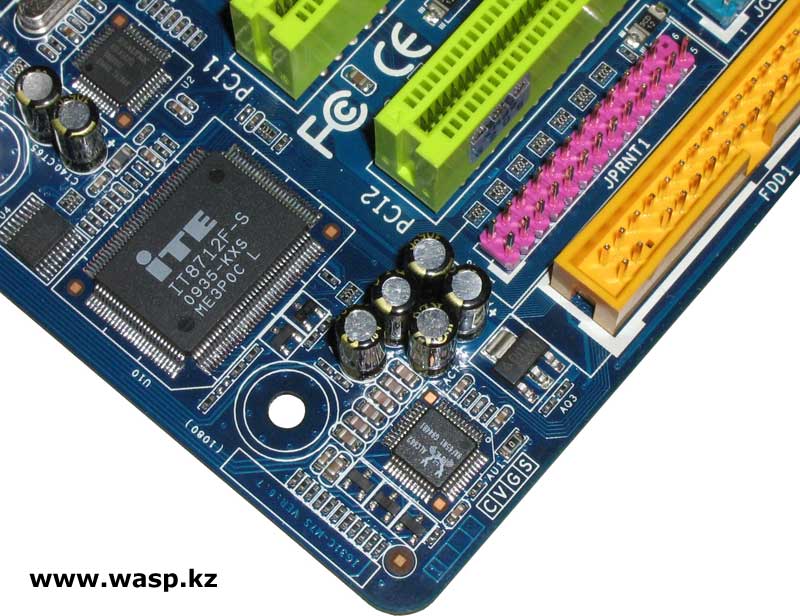

аудиокодек, сетевой контроллер и LAN Biostar G31-M7 TE



схема печатной платы Biostar G31-M7 TE

Задняя сторона материнской платы Biostar G31-M7 TE





Михаил Дмитриенко, Алма-Ата, 2010 г.
