Статьи » Модемы, LAN, Интернет » Acorp M56PIS ver. 2.0
Acorp M56PIS ver. 2.0

Внутренний факс-модем Acorp M56PIS ver. 2.0



Внутренние модемы данной компании являются массовыми «рабочими лошадками» в огромном количестве ПК. Имея большое количество разновидностей, они, в общем-то, мало чем отличаются друг от друга. К тому же они не сильно-то рознятся со схожими моделями иных производителей. Модемы от компании Acorp традиционно относятся к среднему бюджетному сектору. Они, безусловно, лучше всяких «нонеймовских» и им подобных, но условно уступают таким «грандам», как Zyxel и US Robotics. Хотя подобные стереотипы далеко не всегда верны – не надо забывать об нашем основном производителе – «Made in China». А кто знает, что ему порой придет в его поднебесную голову? Случается так, что какой-нибудь дешевенький продукт Noname полная копия весьма именитого изделия (в том числе и качественно), а бывает и под брендом скрывается самая отстойная лабуда…



В данном случае мы имеем полностью «законный» модем Acorp M56PIS (Data/Fax/Voice modem) – без всяких приятных сюрпризов и неприятных тоже… Куплен он был в компании Логос+ за 10$, надо сказать, что цены на эти модемы колеблются в нашем городе от 8 до 14 американских у.е.

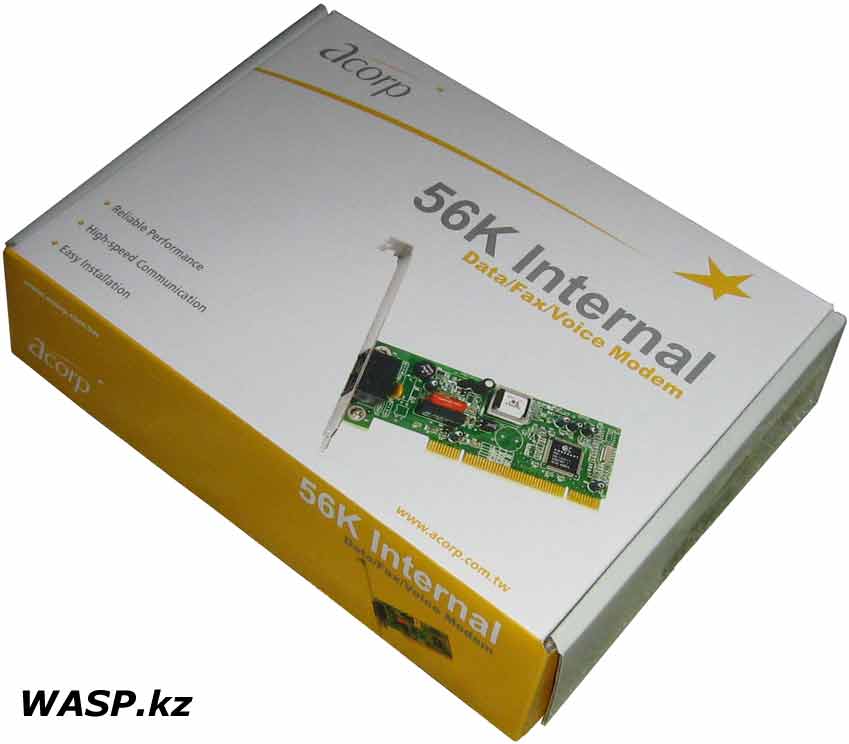

Acorp M56PIS ver. 2.0 коробка модема



Модем находится в коробке канареечной раскраски, кроме него в комплекте имеется бумажка – мануал, телефонный шнурок и установочный диск.

Внешне модем разочаровывает – такой мизерный кусок текстолита, с минимумом деталей (причем явно половины не хватает), с гарантией на полгода… Нет, 10 баксов это через чур!



Acorp M56PIS ver. 2.0 Внутренний факс-модем

+ Щелкните по рисунку, чтобы увеличить!

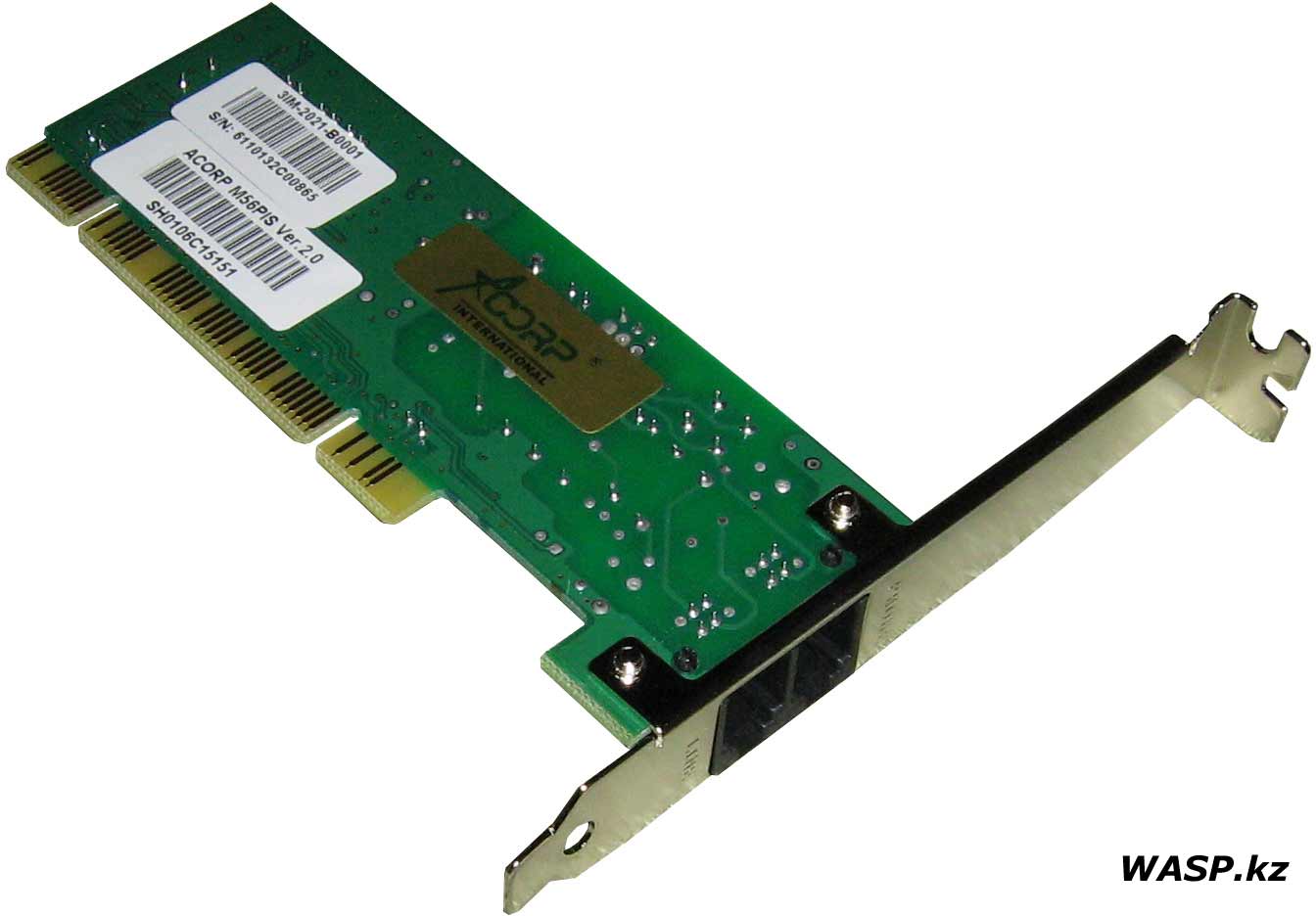

Acorp M56PIS модем PCI описание

+ Щелкните по рисунку, чтобы увеличить!



кабель в комплекте с модемом Acorp M56PIS ver. 2.0



Модем основан на известном и широко распространенном чипе Conexant HSFi - уже это одно говорит многое... Из других «замечательных особенностей» отметим реле RB-1A05S (так как сказать больше нечего).



чип Conexant HSFi CX11252-41Z

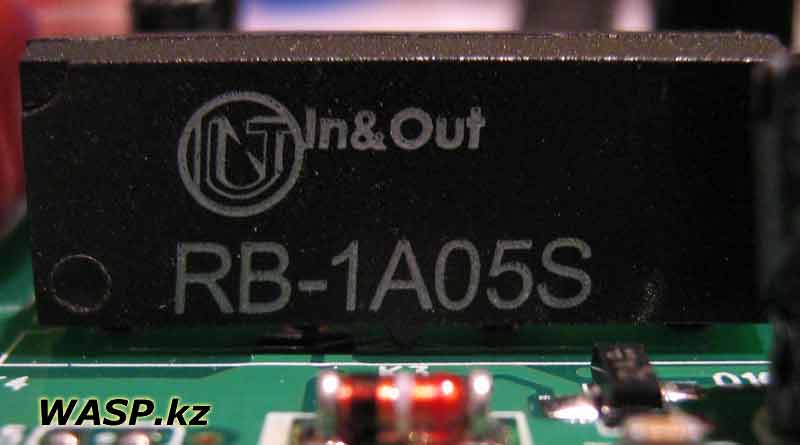

реле RB-1A05S в модеме Acorp M56PIS



На диске помимо драйверов имеются еще несколько мало пригодных (ну это кому как) прог – я особенно не разбирался, но это все для отправки и приема факсов, дозвона и прочее. Потеря этого диска ничем страшным не грозит (не считая конечно же проблем с гарантией) - драйверов в интернете на него полно, начиная с сайта-производителя...



диск с драйверами Acorp M56PIS ver. 2.0



Физическая установка и инсталляция драйверов обыденны и не таят в себе никаких неожиданностей. Все настройки оставлены «по умолчанию» кроме выбора региона. Как и ожидалось, модем ровно и стабильно работает на наших не лучших аналоговых телефонных линиях. Настолько, что в общем-то и сказать нечего. Может быть, оно и к лучшему, этот модем и должен быть таким – надежным и незаметным.



Acorp M56PIS ver. 2.0 полное описание модема

+ Щелкните по рисунку, чтобы увеличить!

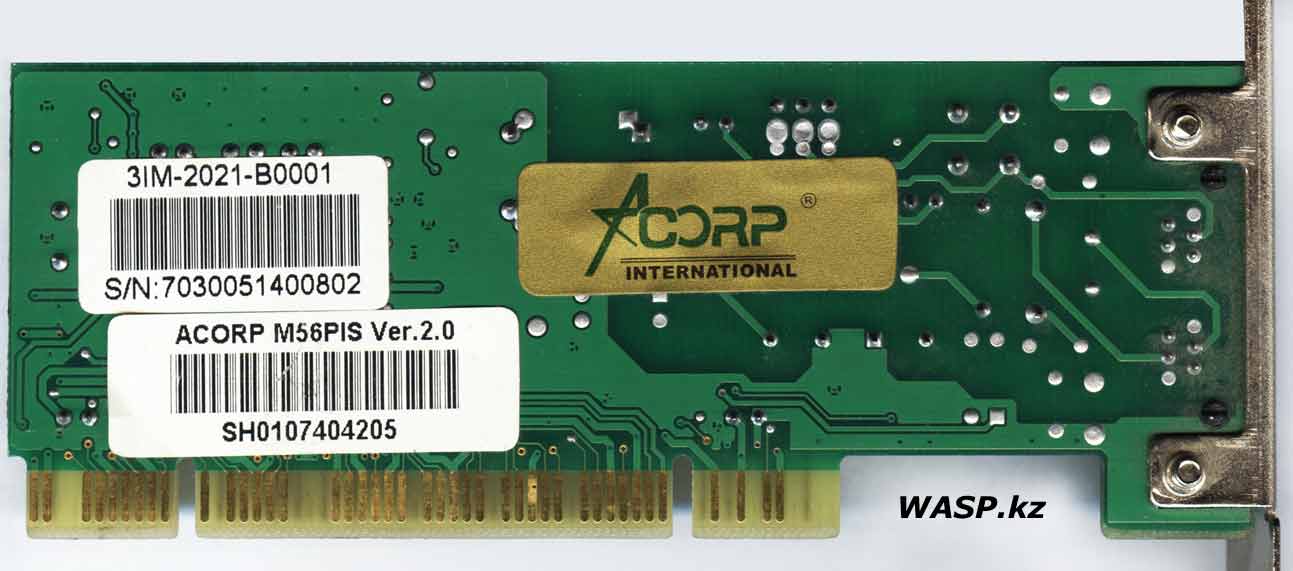

Acorp M56PIS ver. 2.0 прошивка модема

+ Щелкните по рисунку, чтобы увеличить!





Итог. Хорошая рабочая штуковина для домашнего пользователя, поддерживающая все современные стандарты своего класса. В реальной работе практически не отличим от «хваленных» Zyxel или там US Robotics. Плюс небольшая цена.



Скачать руководство пользователя - 64 Кб



Михаил Дмитриенко, 2007, Алма-Ата





Acorp M56PIS - еще один вариант...



Давным-давно, я описал внутренний DialUp модем Acorp M56PIS ver. 2.0, сейчас я опишу другой такой же, но с некоторыми отличиями... Буду краток.

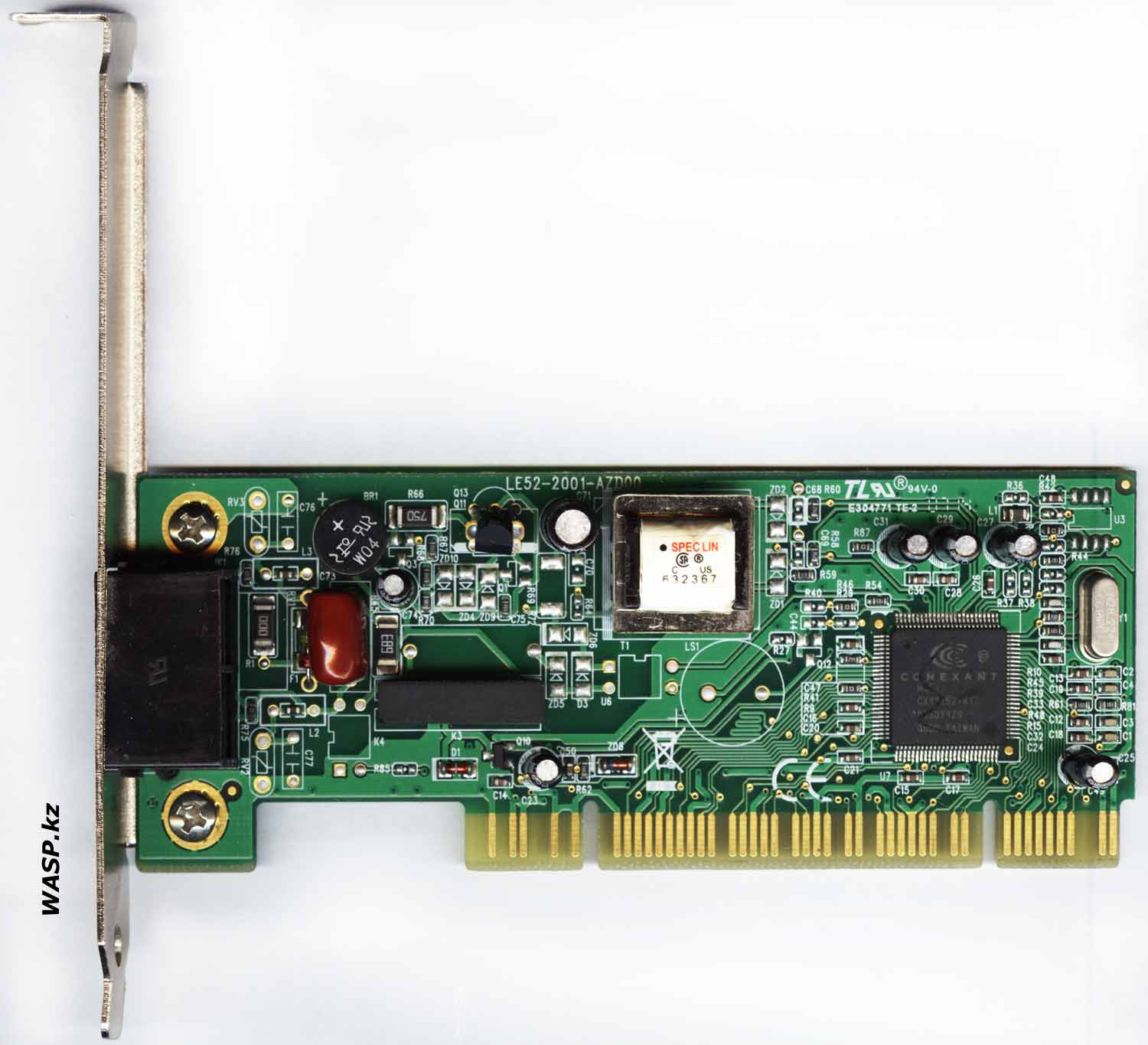

Acorp M56PIS как настроить и прошить?

+ Щелкните по рисунку, чтобы увеличить!



Плата двустороннего текстолита, с покрытием зеленым лаком. Основа модема - чип Conexant HSFi CX11252-11, сделаный на Тайване. На плате мы видим такие элементы: Q11 - транзистор D667, К3 - реле Sun Hold MD-5, рядом большой пленочный конденсатор 474K 250V. На входе варистор TVR 07271. Cosmo 1010 817 E26 - это оптопара. Диодный мост pec AM154. Трансформатор LCT0150 LinkCom. Масса разведенных, но нераспаянных мест...



На плате мы видим маркировку: LCT-D 552-0036-A001.

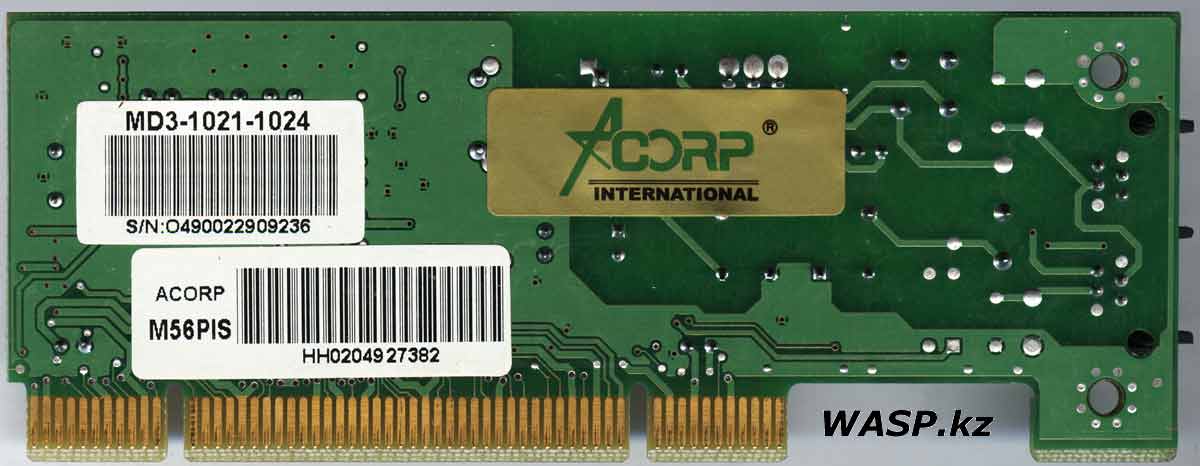

Acorp M56PIS полное описание и драйвера

+ Щелкните по рисунку, чтобы увеличить!



На обратной стороне платы три наклейки: одна с логотипом Acorp, две другие со штрих кодами, серийным номером и прочее.



Acorp M56PIS выходные разъемы на линию и компьютер

Выходные разъемы прежние...





Михаил Дмитриенко, Алма-Ата, 2015 г



Acorp M56PIS ver. 2.0 - еще одна версия модема под тем же именем

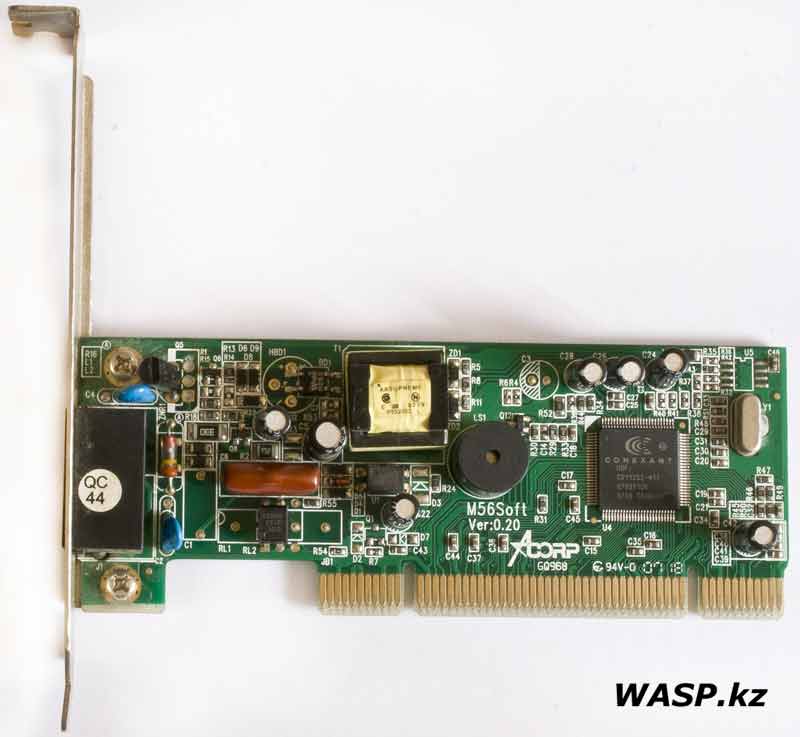

Acorp M56PIS ver. 2.0 третья разновидность модема

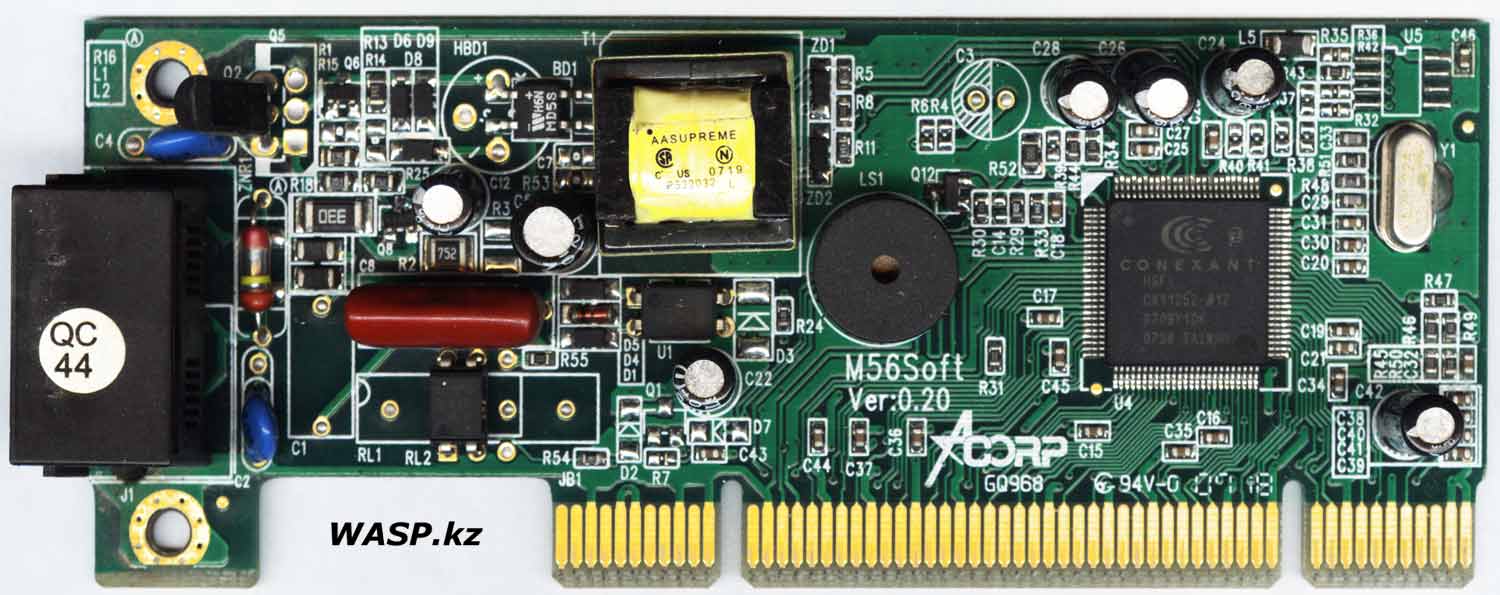

Третий вариант модема одной модели - сколько же их всего?! Эта вариация отличается значительно. На плате маркировка M56Soft Ver:0.20 ACORP GQ968. Чип Conexant HSFi CX11252-41Z. На плате распаян спкерфон и в нем использовано оптоэлектронное реле Cosmo Y210 H10. Трансформатор имеет маркировку AASUPREME P532032... Вообще, разводка платы сильно отличается.



M56Soft Ver:0.20 ACORP GQ968 полное описание модема

+ Щелкните по фото, чтобы увеличить!



Снимаем металлическую планку, чтоб не мешала лучше рассмотреть модем...



Acorp M56PIS три разных модема под одним именем

+ Щелкните по фото, чтобы увеличить!



На обратной стороне платы бумажная наклейка, на ней: ACORP M56PIS Ver.2.0 и штрих код, и DF0107604612. И с этой стороны разводка другая...



В общем-то, это должен быть модем другой модели, но нет...



Модем продавался в ОЕМ комплектации: сам модем, в пакетике, там же компакт-диск, бумажное руководство и кабель для соединения с телефонной линией.

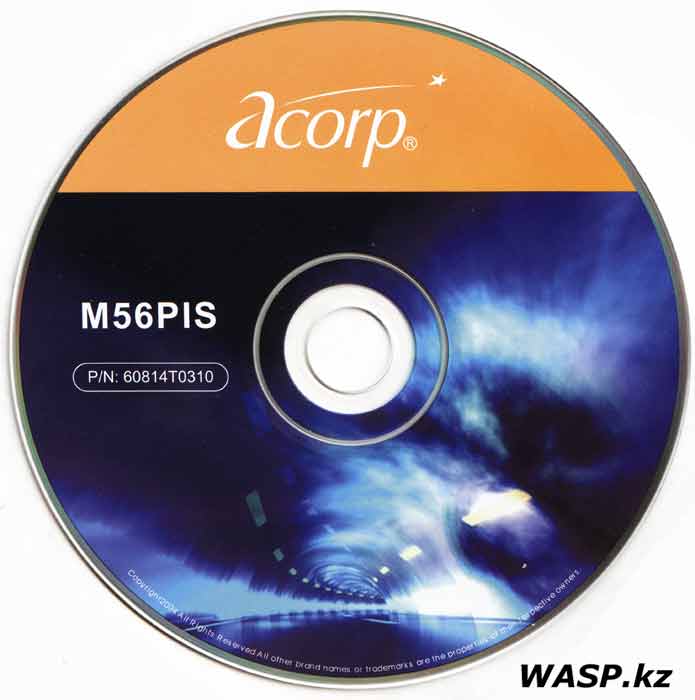

Acorp M56PIS диск с драйверами и ПО на модем



Компакт диск содержит 406 Мб данных: это драйвера - под Win98/ME/2K/XP. Затем мануалы, какие-то программы... В общем, я этот установочный диск выкладываю (здесь можно скачать этот диск), кому надо пусть скачивает и разбирается сам.

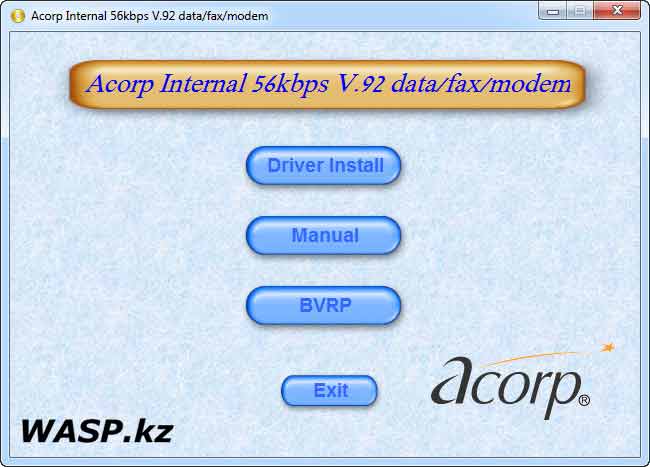

Acorp M56PIS ver. 2.0 установка драйверов на модем



При установке с этого диска появляется такое окно..



А здесь вы можете скачать оцифрованное бумажное руководство на этот модем, в общем-то, бесполезная бумажка.





Михаил Дмитриенко, 2016 г.
