Auditek – Multimedia Speaker series SP-2800A

Auditek – Multimedia Speaker series SP-2800A



Активные мультимедийные колонки бюджетного сектора



Эти колонки под «таинственным» наименованием Auditek, сделанные естественно в Китае, в народе именуются просто – нонэйм. Кроме этой скромной надписи ни на колонках, ни на упаковке больше нет ничего такого, что хоть как-то могло бы идентифицировать конкретную модель или производителя (нет, вру – имеется наклейка с штрих-кодом, где указана версия EE11071669 SP-2800AGIE – если это вам о чем-то говорит…)



Итак, колонки куплены в компании Логос+ по цене 5-5,5 американских у.е. Гарантия – две недели на проверку.

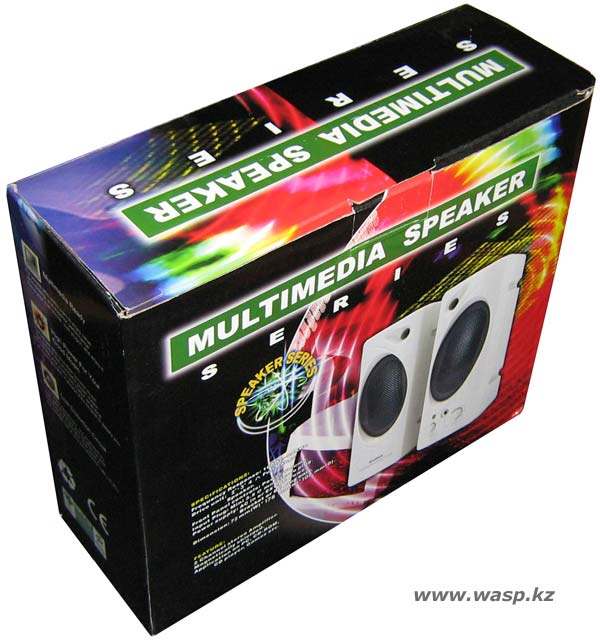

Auditek SP-2800A описание акустической системы



Колонки упакованы в картонную коробку неплохого качества, кроме колонок в полиэтиленовых пакетах внутри больше ничего нет.



Внешне колонки сильно напоминают одну модель от компании Genius, по цене и качеству тоже… Одна колонка имеет встроенный усилитель, блок питания, кнопку вкл/выкл, регулятор громкости и гнездо для подключения наушников. От нее же тянутся провода к источнику питания (сеть 220v, обычная вилка), шнур подключения к ПК (3,5 мм стандартный стерео разъем) и провод соединяющий обе колонки. Провода достаточно длинные, но жидковатые (чисто китайский вариант)…





Auditek – Multimedia Speaker series SP-2800A



Вес колонок мизерный. Пластмассовый корпус колонок изготовлен хорошо (для этого ценового сектора), ничто не скрипит, щелей и прочих пороков не обнаружено.



Технические характеристики указанны на коробке, их правдивость местами сомнительна.



» Стерео, два канала

» Спектр воспроизводимых частот – от 100 MHz до 20 KHz

» Динамики 2х3 дюйма с общим сопротивлением 4 Ома

» Размеры – 72х178х102

» Указанная мощность блока питания – 300mA

» Мощность колонок – 160 W (P.M.P.O)

» Магнитная защита



Об правдоподобности характеристик читайте ниже, когда дело дойдет до разборки этих АС...



Итак, подключив колонки к ПК, мы не слышим появление характерного для нонейм зудящего шума – это уже хорошо. Ничто не дребезжит, не пищит и не хрипит – все ровно. Звучание далеко от идеала, но мне встречались колонки из этого же бюджетного раздела, которые звучали как много лучше, так естественно и хуже. В остальном ничего хорошего, впрочем, и плохого тоже нет – не тот уровень, где можно всерьез рассуждать о качестве звучания…



От перемены мест ничего не меняется – их можно ставить где угодно (предпочтительней по бокам монитора), звук остается прежний. Длина шнуров позволяет разнести их на пару метров в стороны, но это вряд ли необходимо.



электрические и аудиоразъемы разъемы

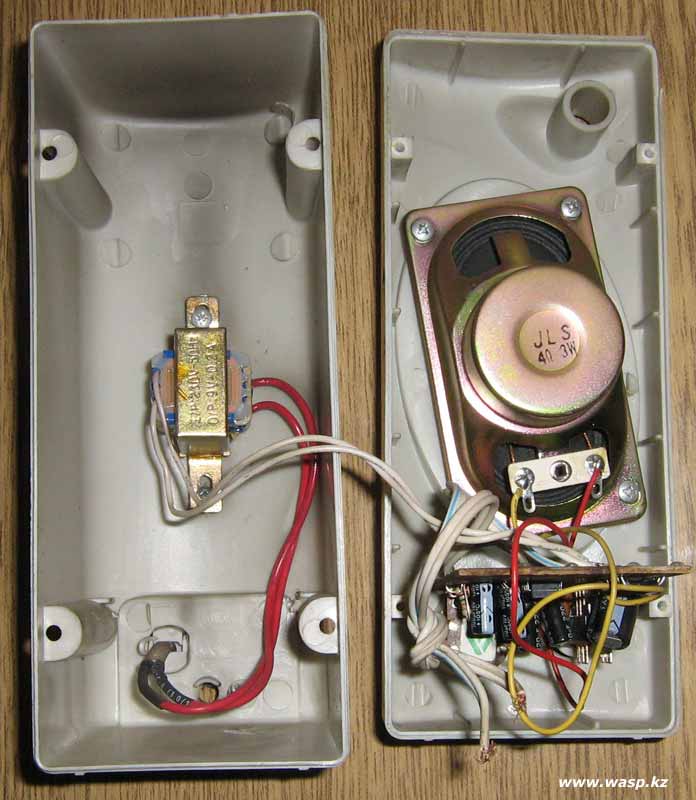

Auditek SP-2800A разборка колонок

Auditek SP-2800A разобран на две части



Разбираем. Итак решено, спустя некоторое время, разобрать спикеры Auditek SP-2800A и посмотреть на их внутренности. Отвинчиваем 4 шурупа на той колонке, в которую встроен усилитель - вторая точно такая же, но без него. Итак, разделяем на две половинки и видим стандартную требуху... Маленький трансформатор, да большего и не нужно, выдает 9 V 0.2 A. От него два жиденьких проводка идут на плату "усилителя" (хотя, почему в кавычках?), там из четырех диодов собран мост, чудесным образом превращающий переменный ток в постоянный. Там же распаян и электролитический конденсатор 1000мкФ на 16 вольт - это фильтр питания.

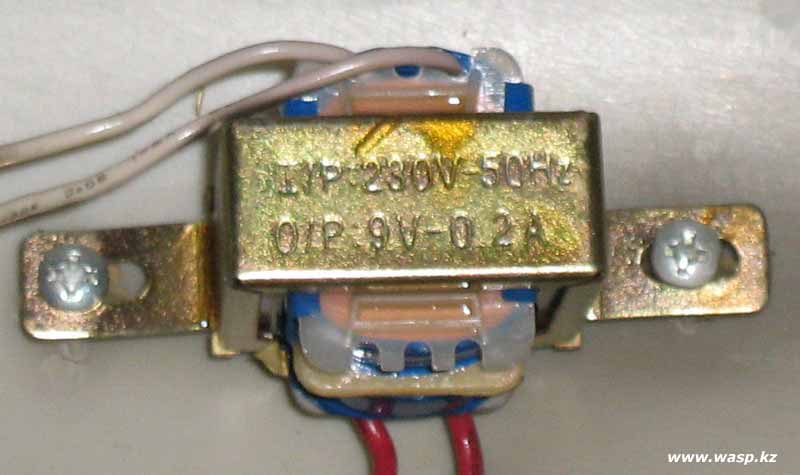

трансформатор для усилителя

Трансформатор

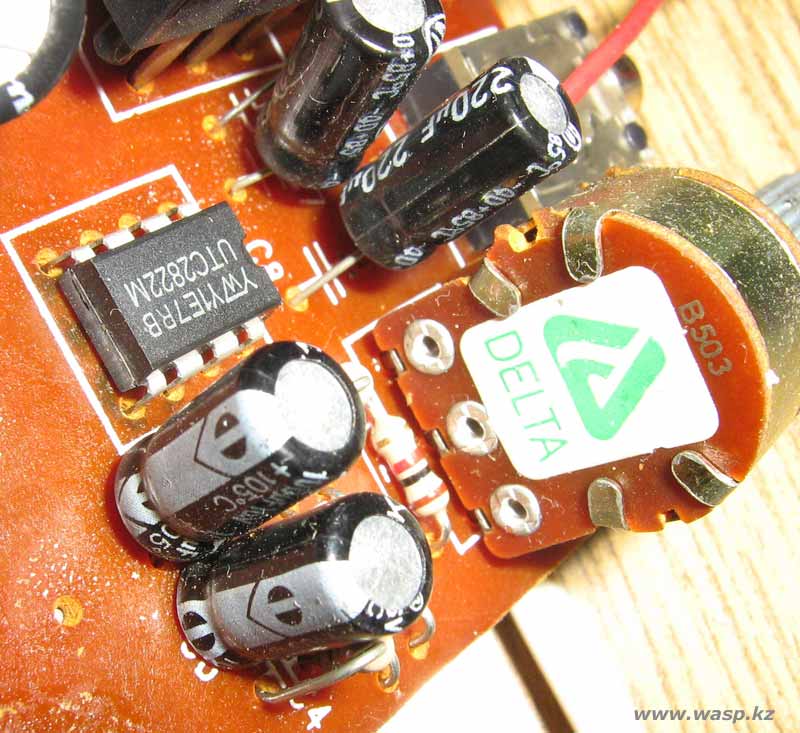

плата усилителя ywy1E7RB UTC2822M 693-1PCB LEE

Auditek SP-2800A - плата усилителя



Плата усилителя собрана на микросхеме UTC2822M (китайский аналог филипсовской TDA2822M), которая максимум чего может, это выдать на два 4-омных динамика 0,65 Вт... ну а пиковое, аж целых 1,7 Вт на канал! В остальном на плате: 7 конденсаторов (5 электролитов, один из которых в фильтре питания, 2 керамических), 5 резисторов, 4 диода в диодном мосте, 1 кнопочный выключатель, 1 переменный резистор, один аудиоразъем, один красный светодиодный индикатор. Плата промаркирована 693-1PCB LEE. В целом собрана хорошо, пайка хорошая.

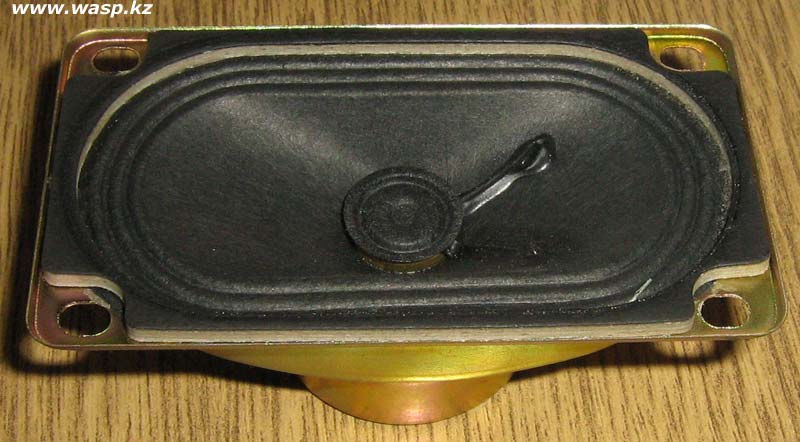

динамик JLS 2 ома 3 Вт

Такой вот динамик...



В спикерах Auditek SP-2800A применены два овальных динамика, неизвестного производителя. Маркировка динамиков JLS 4Ω 3W - подробнее об этих динамиках здесь.

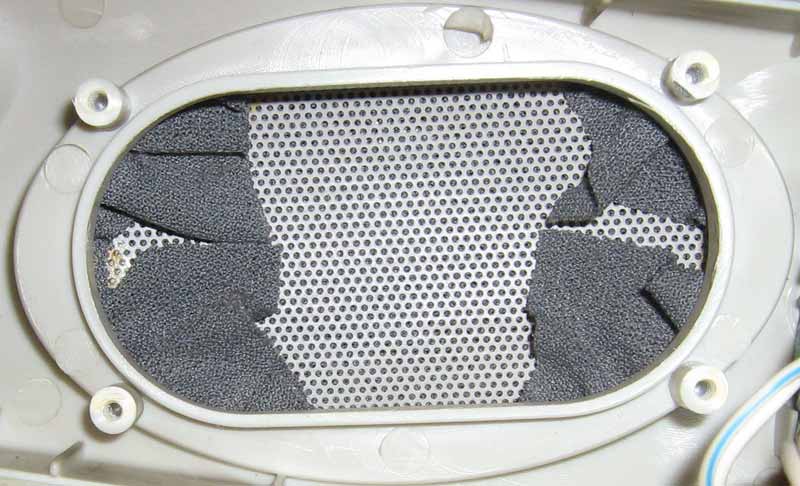

декоративная сетка для динамика

Декоративная решетка динамика, вид изнутри. Вариант, когда поверх решетки натянута ткань

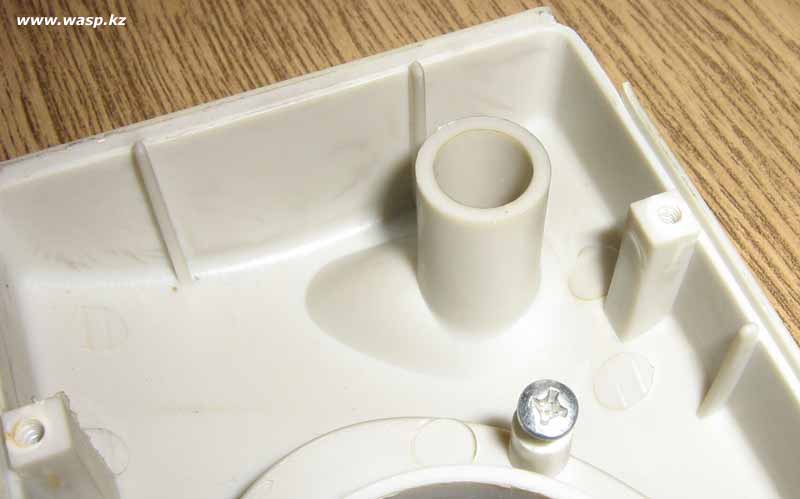

труба фазоинвертора Auditek SP-2800A

Труба фазоинвертора



Корпус Auditek SP-2800A пластмассовый, толщина стенок 2 мм. Пластмасса хрупкая. В верхнем углу колонки имеется фазоинвертор - зачем он здесь? Его размеры: диаметр 10 мм, длина 22 мм, толщина стенок 2 мм.



Вывод. Колонки стандартные, офисные. Для озвучивания фильмов, музыки или игр малопригодны – в крайнем случае, при жесткой экономии. Здесь придется мириться с тем, что они «украдут» более 50% всего спектра звучания. Однако, судя по продажам (из проверенного источника), подобные решения пользуются стабильно высоким спросом. Решающий аргумент – цена. Хотя я лично предпочел бы накопить денег на что-либо более достойное.



Рекомендую? Да, тем, кому это надо и кто не может позволить себе большее.

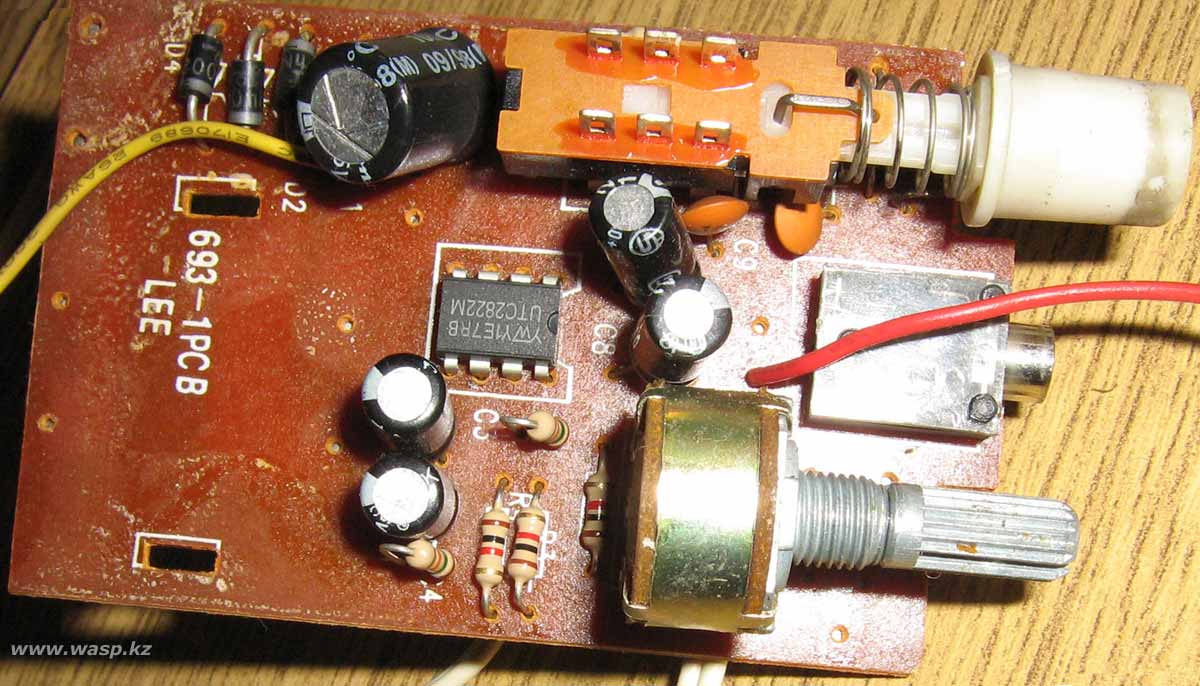

усилитель на UTC2822M аналог TDA2822M

Щелкните по рисунку, чтобы увеличить!

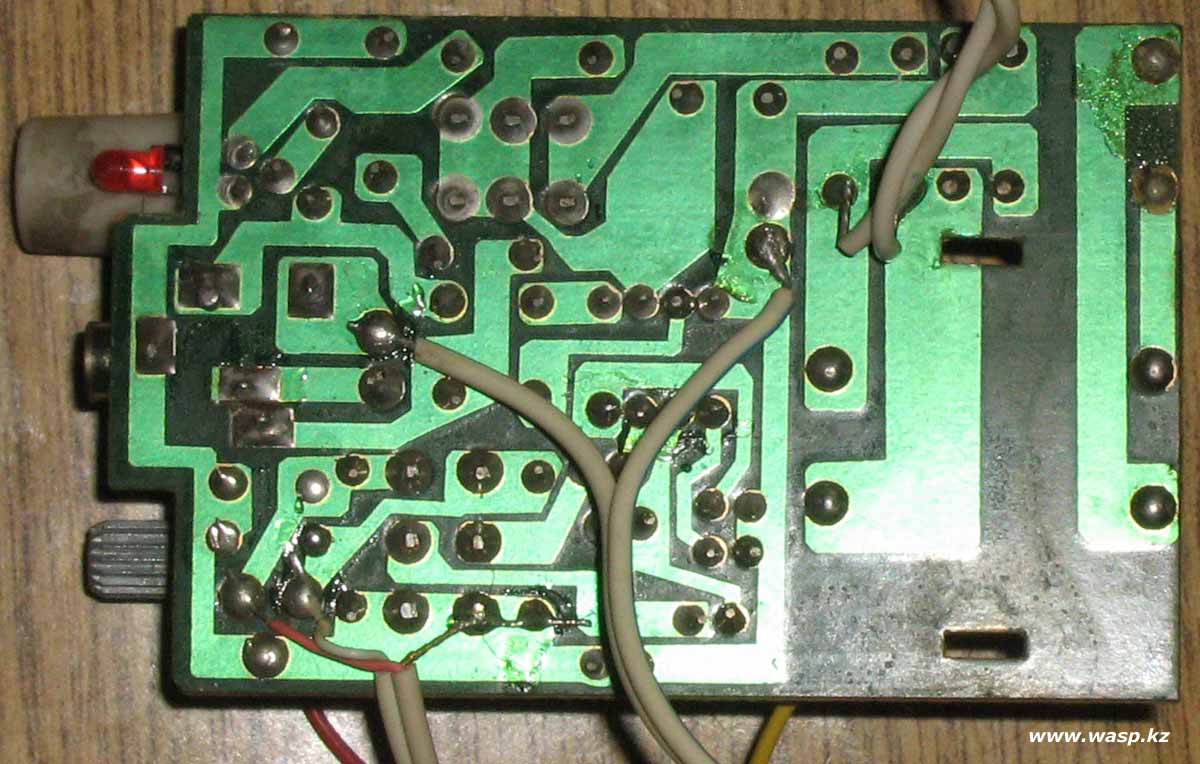

печатная плата на усилитель TDA2822M или UTC2822M

Щелкните по рисунку, чтобы увеличить!







Михаил Дмитриенко, Алма-Ата, 2007

Обновлено февраль 2012 г.
