Россия РП-203-1 радиоприемник, полная разборка

Россия РП-203-1 радиоприемник, полная разборка



Радиоприемник Россия РП-203-1 относится к классу портативных устройств, которые широко производились в СССР. Данный экземпляр интересен тем, что был выпущен в честь 50-летия Победы в Великой Отечественной войне. Сравнительно небольшую партию этих радиоприемников для вручения ветеранам ВОВ заказало правительство России и Казахстана.



Мне этот приемник достался в отличном состоянии, но... без упаковки и документации, кроме того отсутствовала ручка для переноски и была утеряна крышка батарейного отсека. Это, разумеется, не помешает нам полностью рассмотреть его снаружи и внутри.

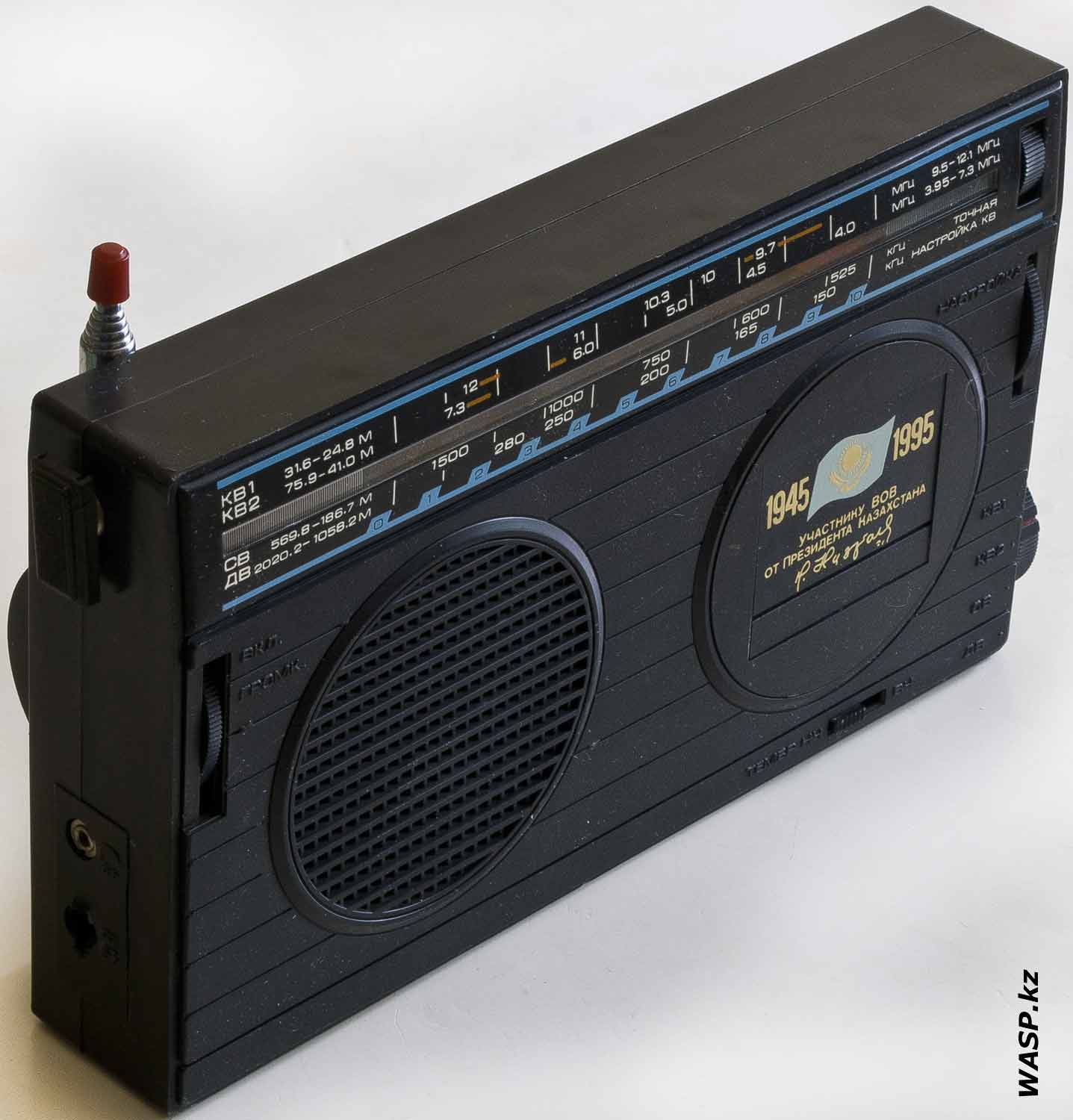

Россия РП-203-1 радиоприемник, полное описание

+ Щелкните по рисунку, чтобы увеличить!

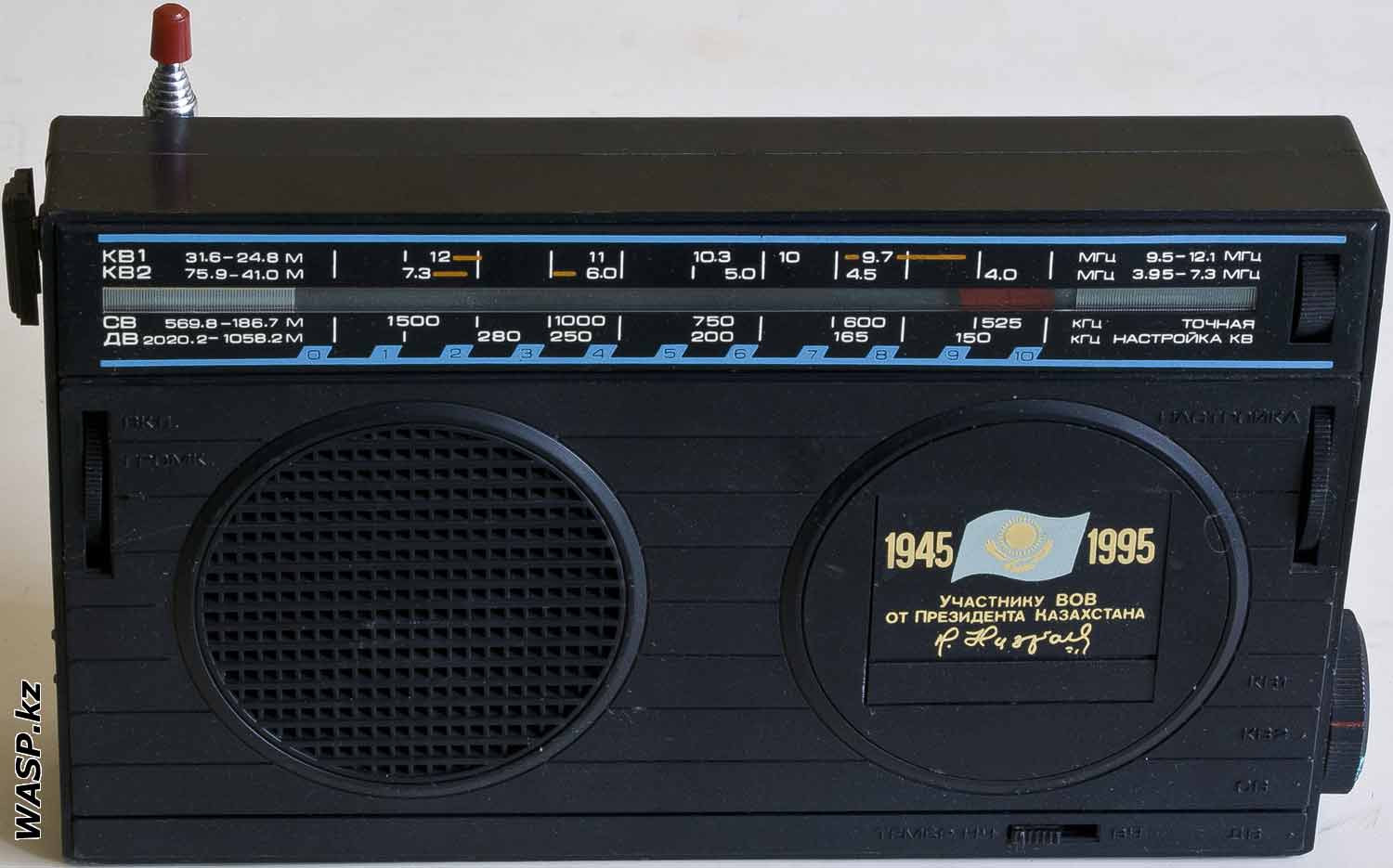

Россия РП-203-1 портативный приемник, Россия

+ Щелкните по рисунку, чтобы увеличить!



Небольшие размеры, пластмассовый корпус черного цвета... На передней панели два круга. Один - решетка динамика, на втором надпись: 1945-1995 с флагом республики Казахстан. Участнику ВОВ от Президента Казахстана и подпись Н. Назарбаева. В левой стороне, рядом с динамиком ручка Включения и Громкости. На правой стороне ручка Настройки на радиостанцию. В нижней части переключатель - Тембр НЧ или ВЧ. Вверху шкала с красной широкой стрелкой. На шкале разметка КВ1, КВ2, СВ и ДВ. В правой стороне шкалы ручка - Точная настройка КВ.



На верхней части, помимо ручки для переноски, телескопическая антенна с наконечником из красной пластмассы. Полная длина выдвинутой антенны 700 мм. Антенна изготовлена из хромированной латуни.

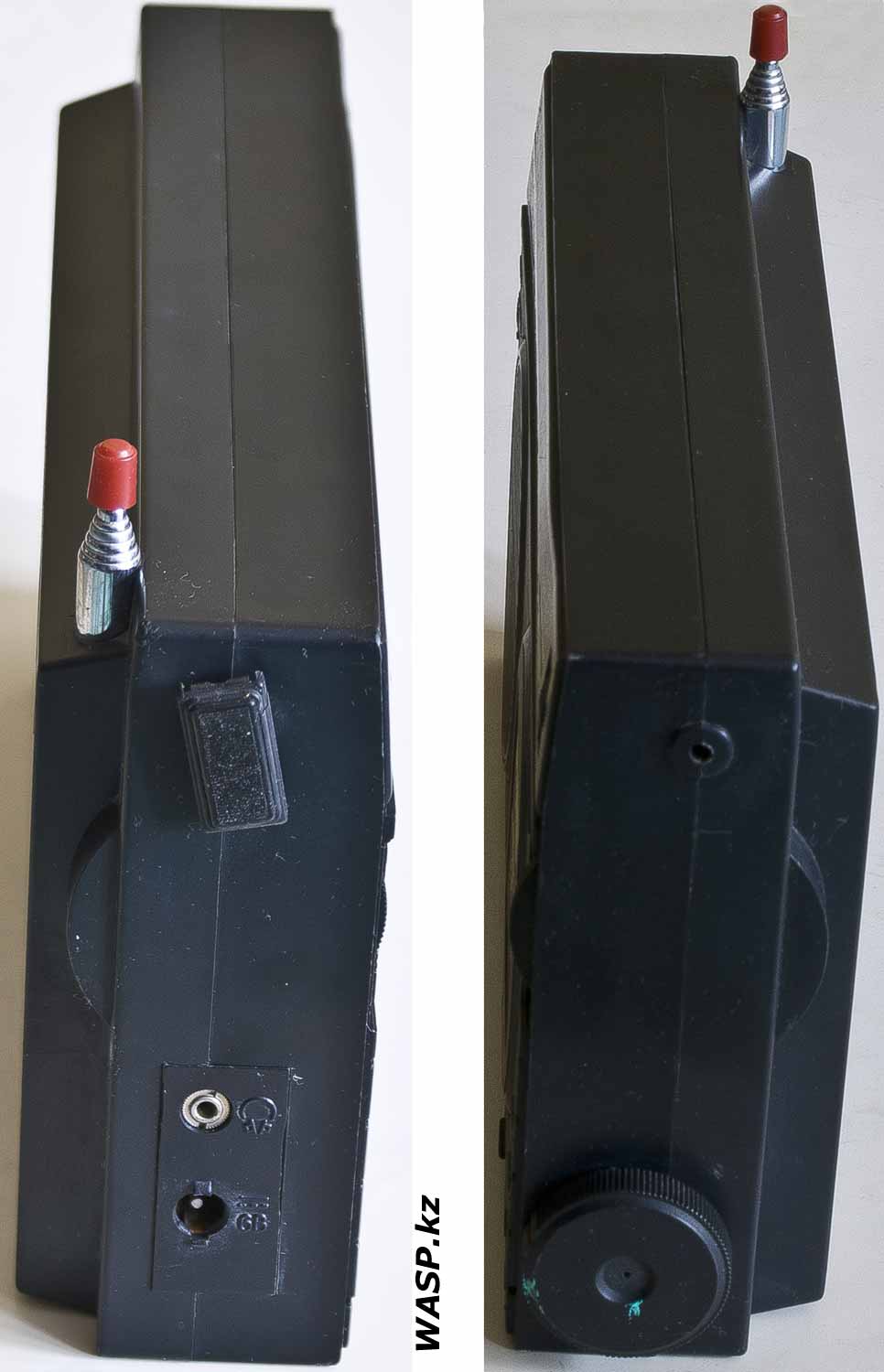

Россия РП-203-1 обзор юбилейного приемника, ВОВ

+ Щелкните по рисунку, чтобы увеличить!



На левом боку корпуса радиоприемника Россия РП-203-1 два разъема: один под наушники - пальчиковый разъем (моно), и разъем для подключения внешнего блока питания на 6 вольт (постоянный ток).

На правом боку одна ручка - переключатель на КВ1, КВ2, СВ и ДВ (названия нанесены на лицевой стороне радиоприемника). На ручке красной полосой нанесен указатель.

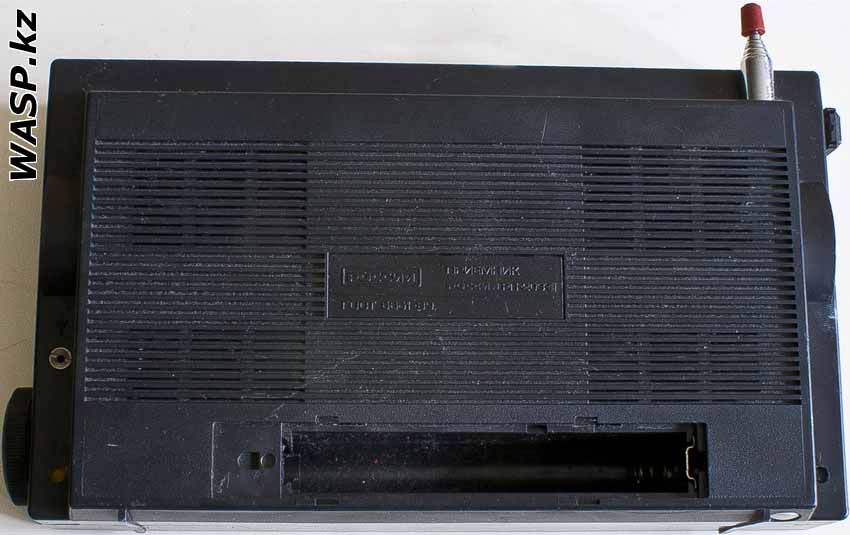

Россия РП-203-1 задняя сторона приемника

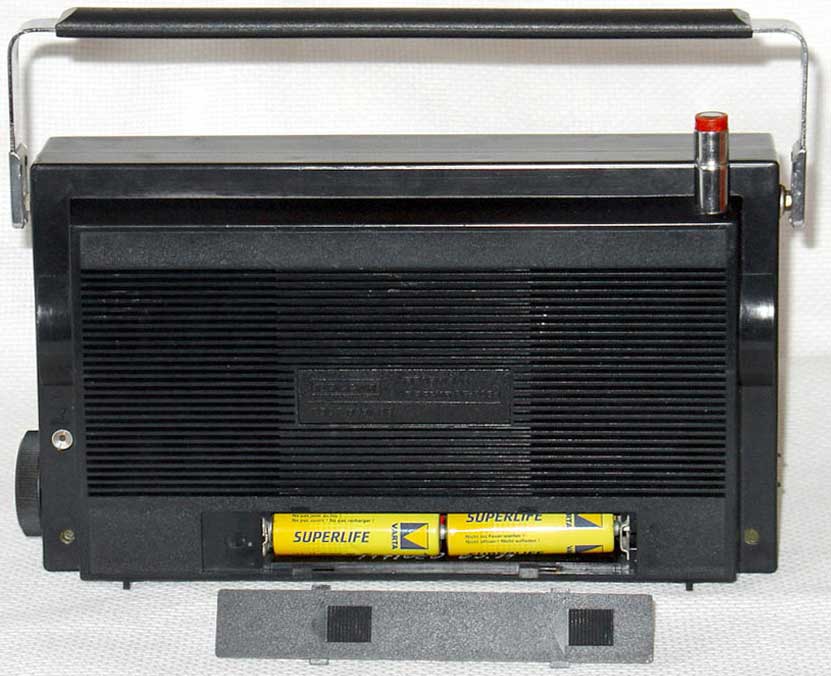

отсек для батареек в Россия РП-203-1

(это фото взято в интернете)



На задней стороне есть разъем для подключения внешней, более мощной антенны. Отсек для батареек - четыре штуки формата АА. Задняя сторона стилизована под продольную решетки, в четырех местах имеются сквозные отверстия - для вентиляции и для свободного прохождения звуковых волн. По центру заодно с корпусом отлит и шильдик - этикетка радиоприемника. На ней: Приемник Россия РП-203-1 и ГОСТ 5651-89 (а по старому ГОСТу этот радиоприемник именовался просто Россия-203-1).

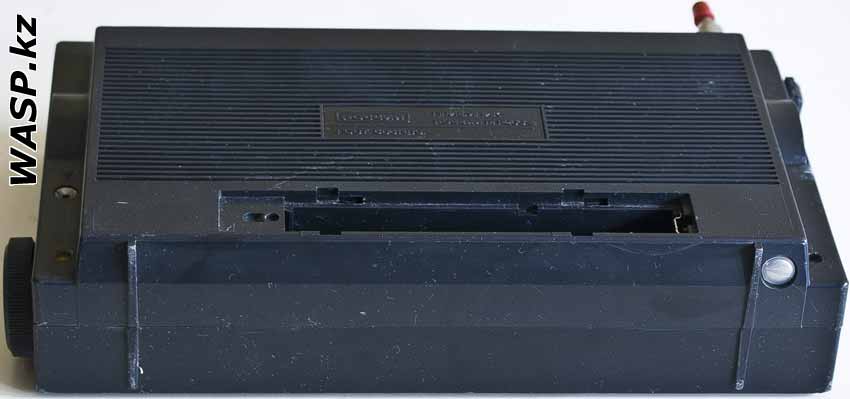

Россия РП-203-1 нижняя сторона приемника



На нижней стороне отлитые с корпусом ножки и торец телескопической антенны, закрытый прозрачной пластмассовой крышечкой.



С внешним видом закончили, приступаем к разборке. На задней стороне корпуса есть два винтика. Шляпки залиты мастикой и имеют штампы - гарантийные пломбы. Очень хорошо, значит, внутри этого приемника еще никто не ковырялся и мы имеем возможность ознакомится с его первозданным заводским видом. Помимо этих двух винтов обе половинки корпуса соединены с помощью защелок.

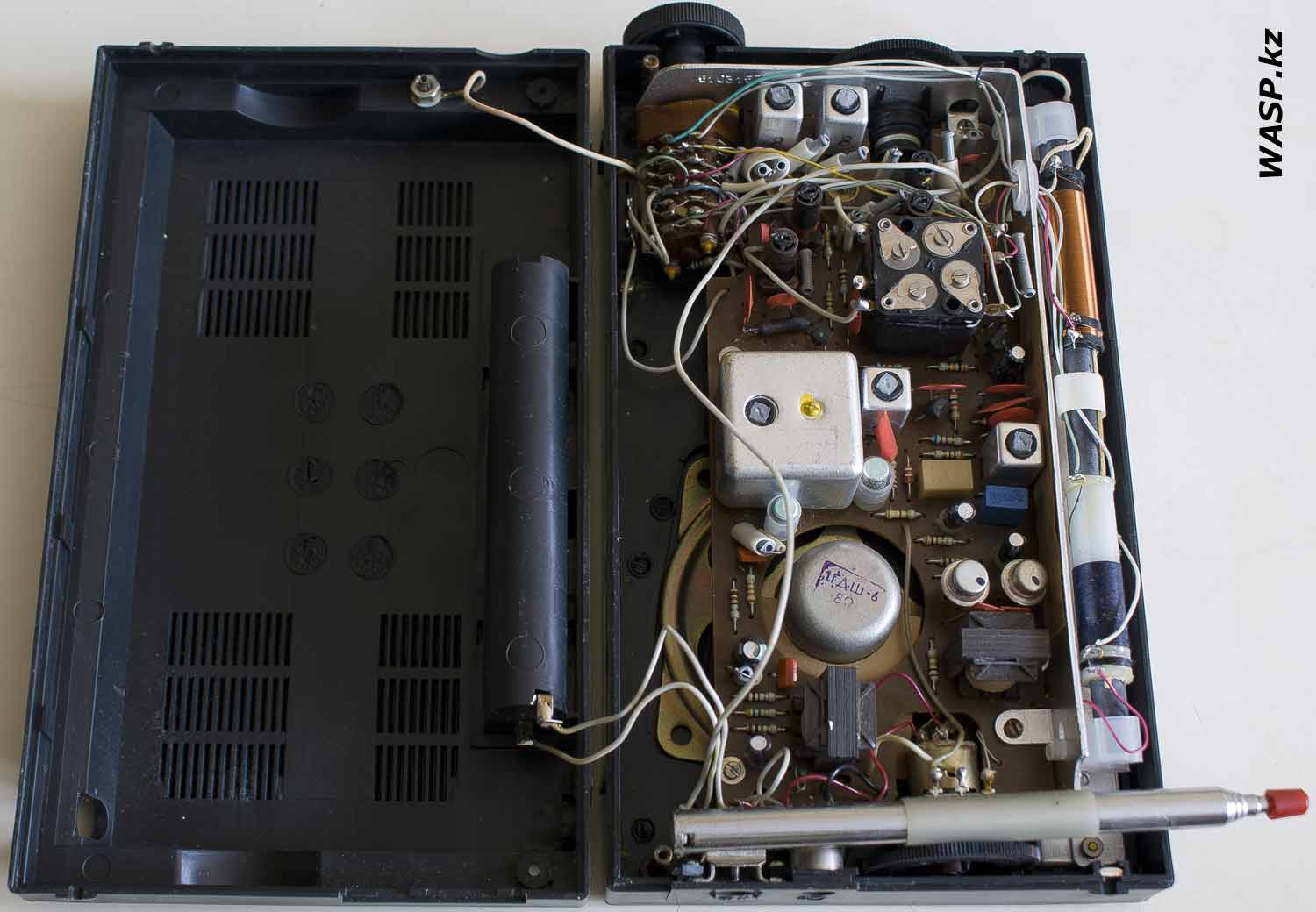

Россия РП-203-1 полная разборка приемника

+ Щелкните по рисунку, чтобы увеличить!

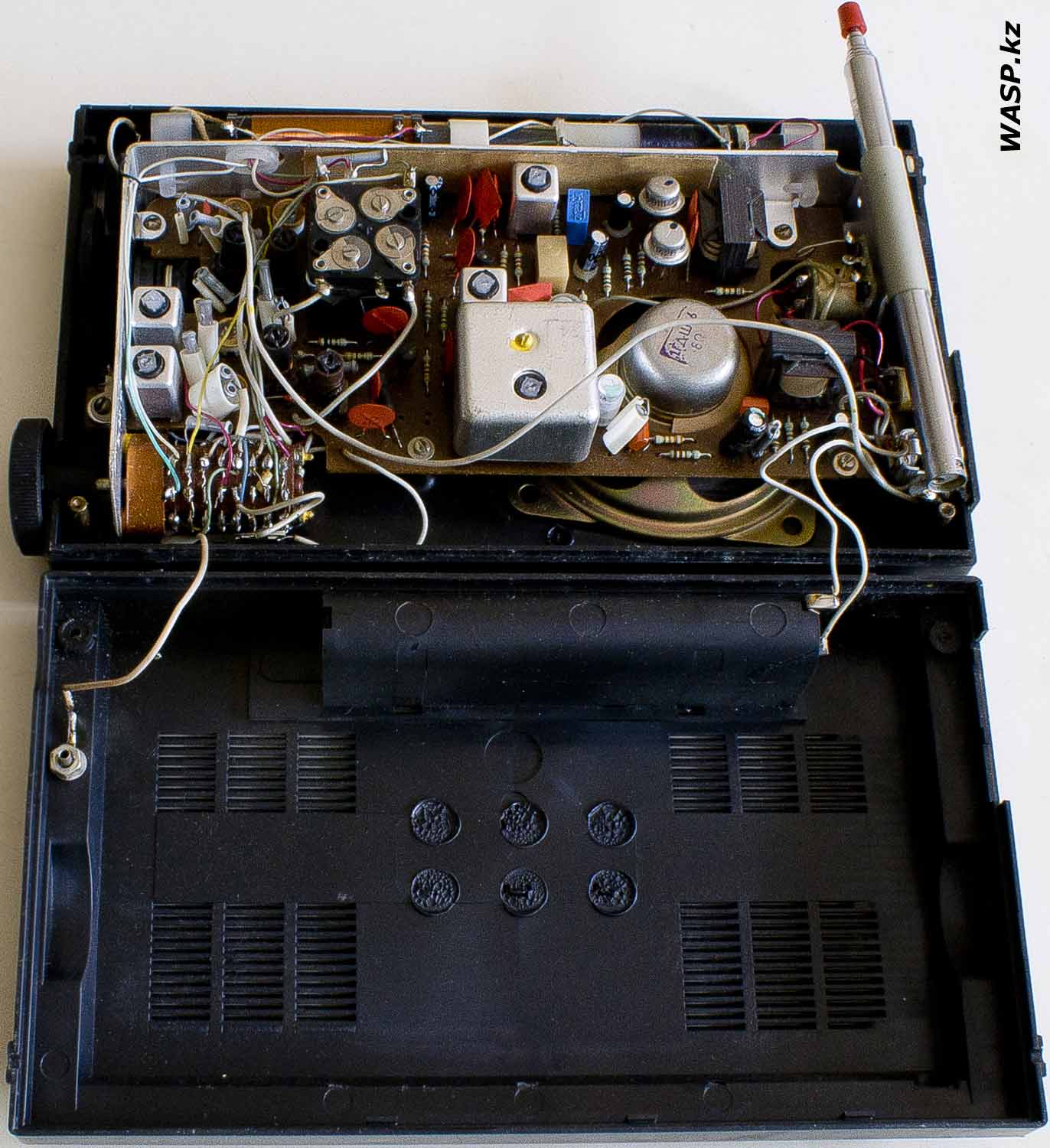

Россия РП-203-1 устройство радиоприемника

+ Щелкните по рисунку, чтобы увеличить!

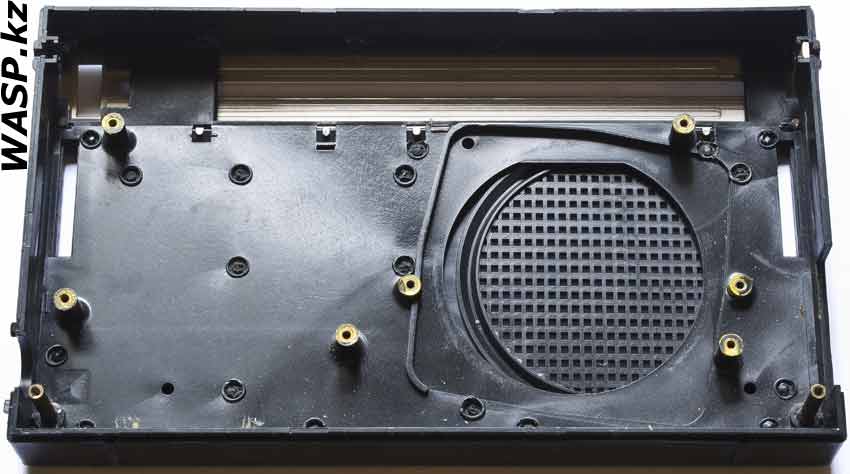

Россия РП-203-1 корпус приемника



Корпус радиоприемника Россия РП-203-1 состоит из двух половинок. На задней половинке расположен только отсек для батареек, телескопическая антенна и разъем на внешнюю антенну.

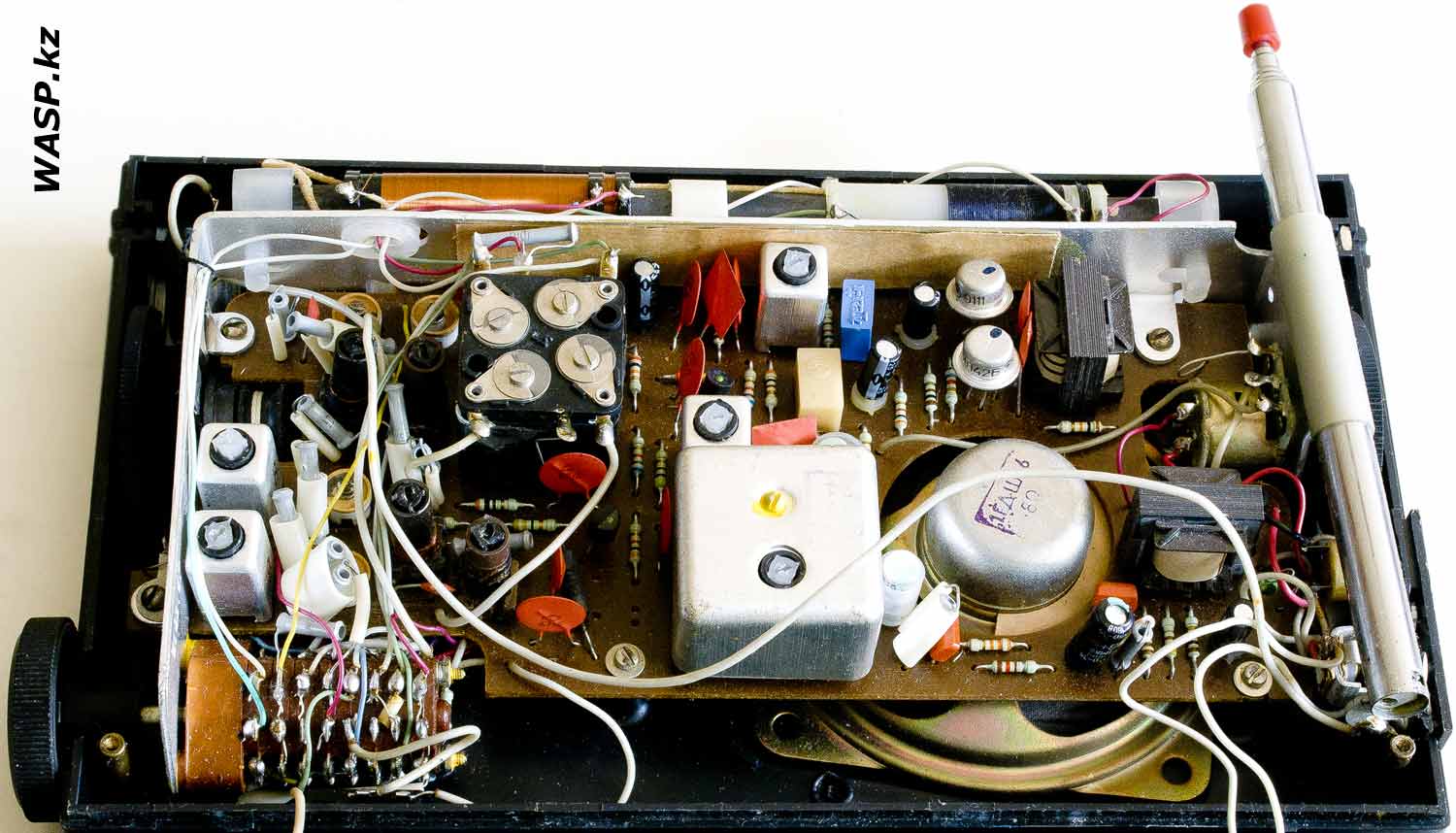

Россия РП-203-1 разборка приемника, подарок Назарбаева

+ Щелкните по рисунку, чтобы увеличить!

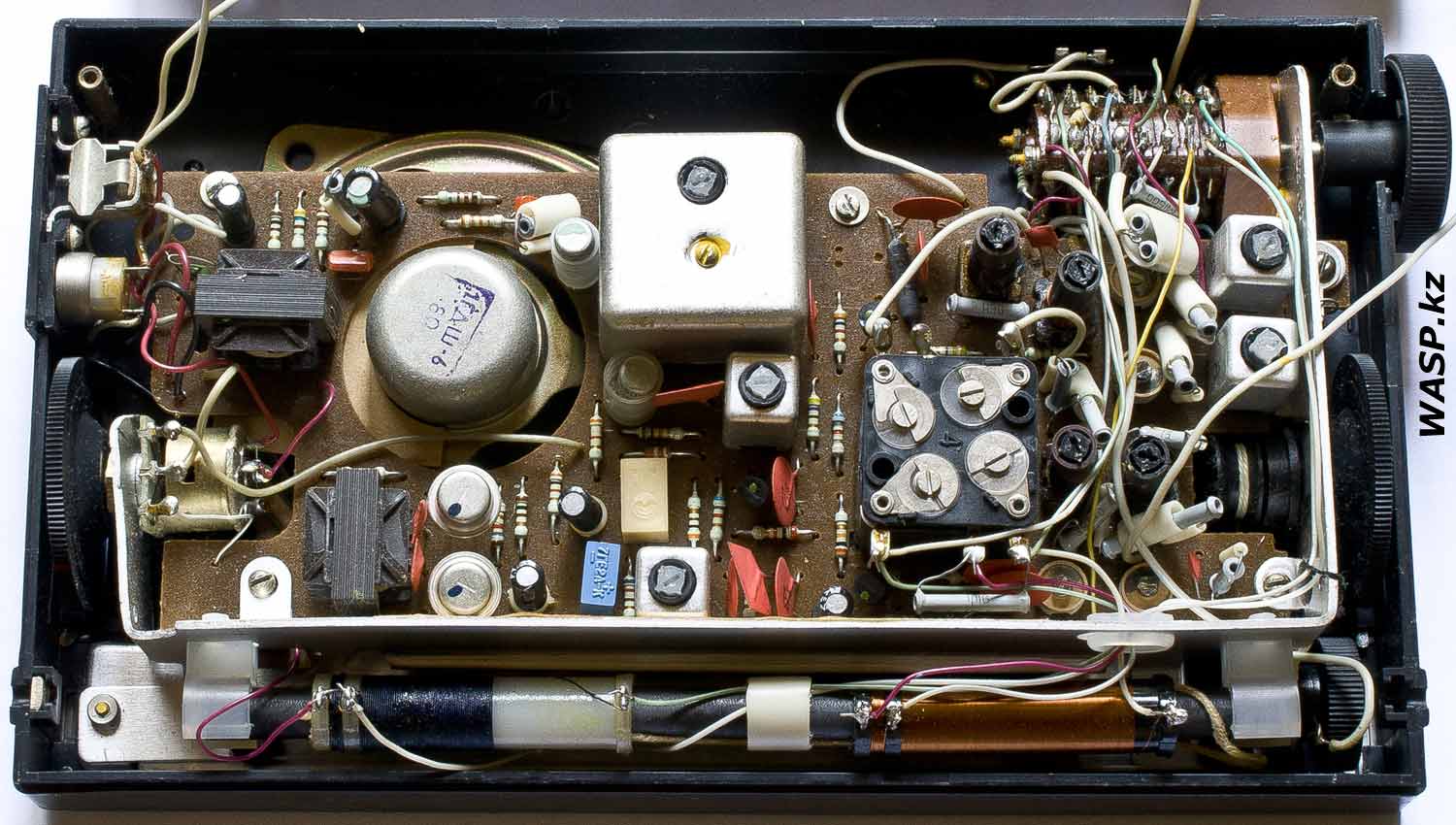

Россия РП-203-1 разборка и ремонт

+ Щелкните по рисунку, чтобы увеличить!

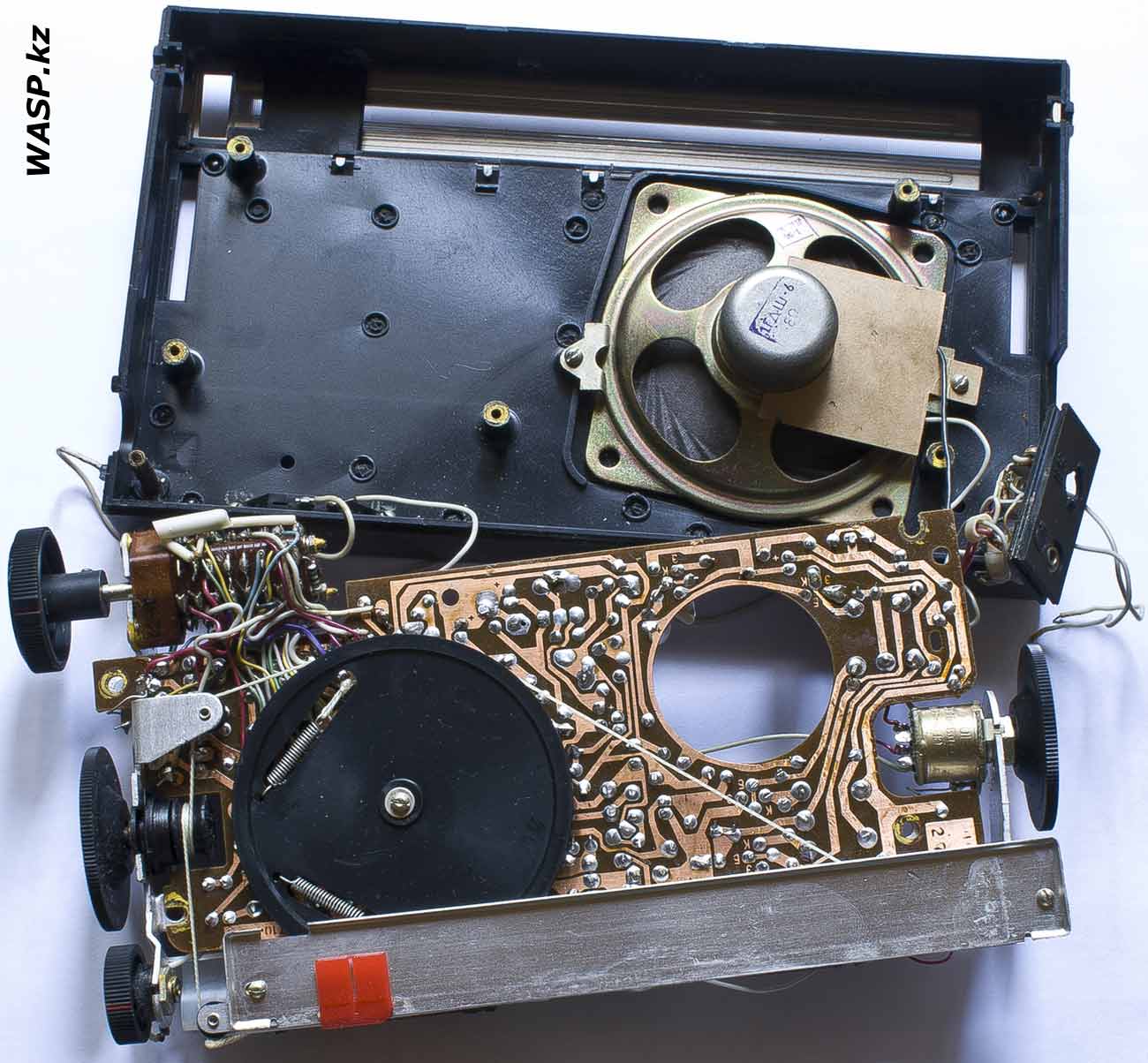

Россия РП-203-1 антикварный приемник, разборка

+ Щелкните по рисунку, чтобы увеличить!



Все главное расположено на передней половинке корпуса. На алюминиевой Г-образной скобе смонтированы все элементы: плата электроники, верньерный механизм, пакетный переключатель переменный резистор включения/громкости, внутренняя ферритовая антенна. Отдельно к корпусу прикручен динамик, переключатель тембра и разъемы наушников и внешнего питания. Все устройство с поэтапной разборкой вы можете видеть на фотографиях.

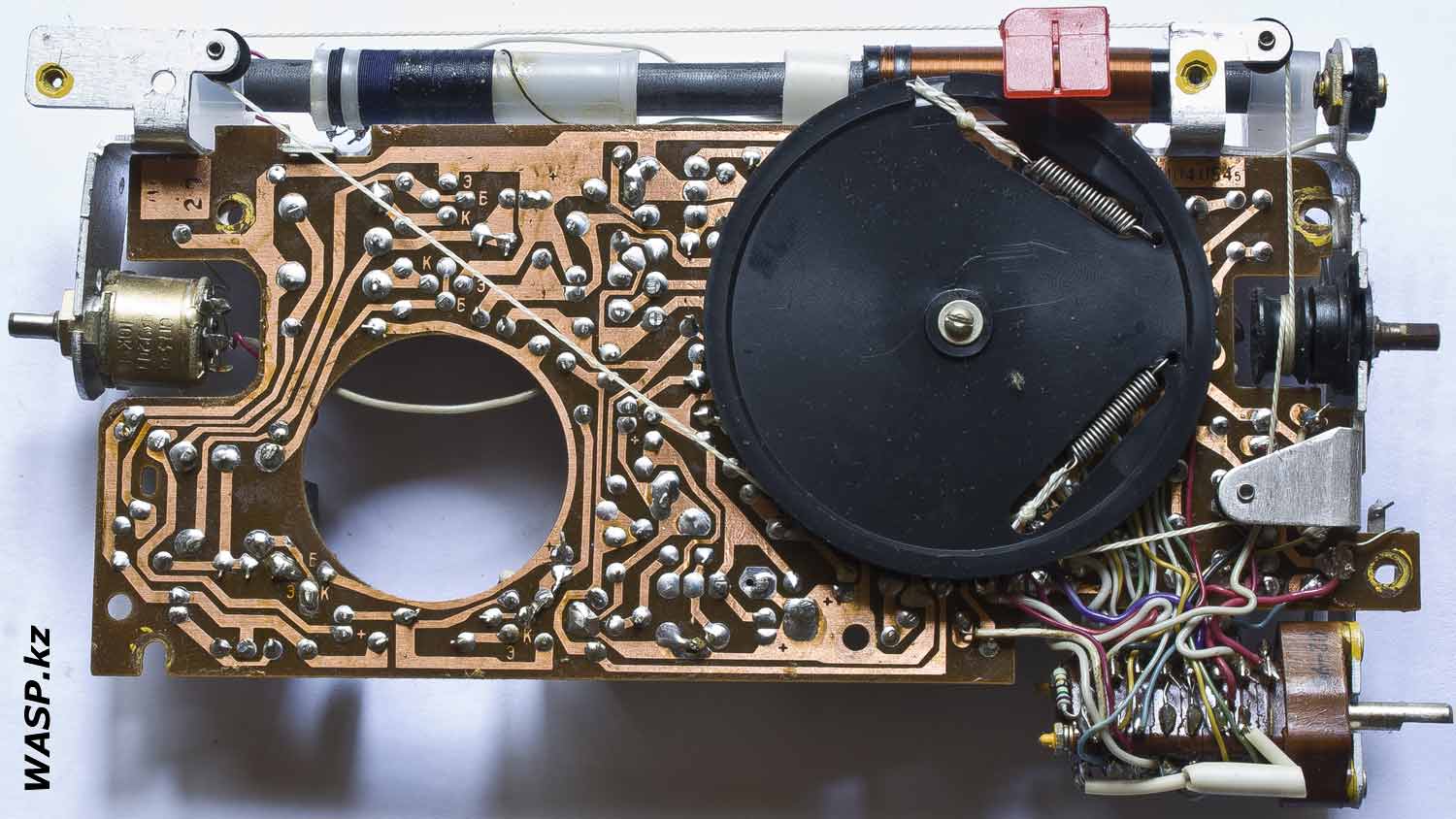

Россия РП-203-1 верньерный механизм

+ Щелкните по рисунку, чтобы увеличить!

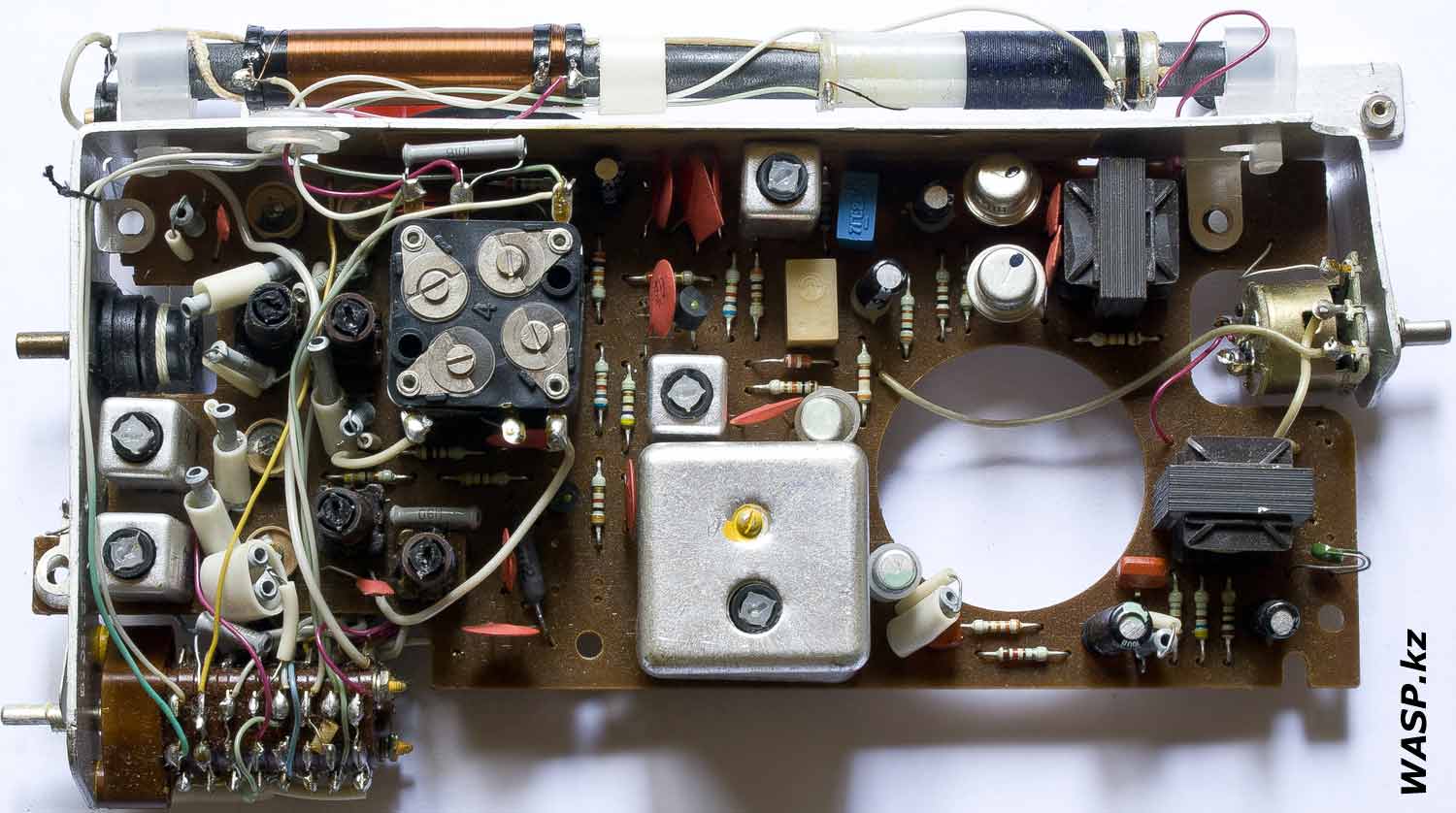

Россия РП-203-1 поиск неисправности

+ Щелкните по рисунку, чтобы увеличить!

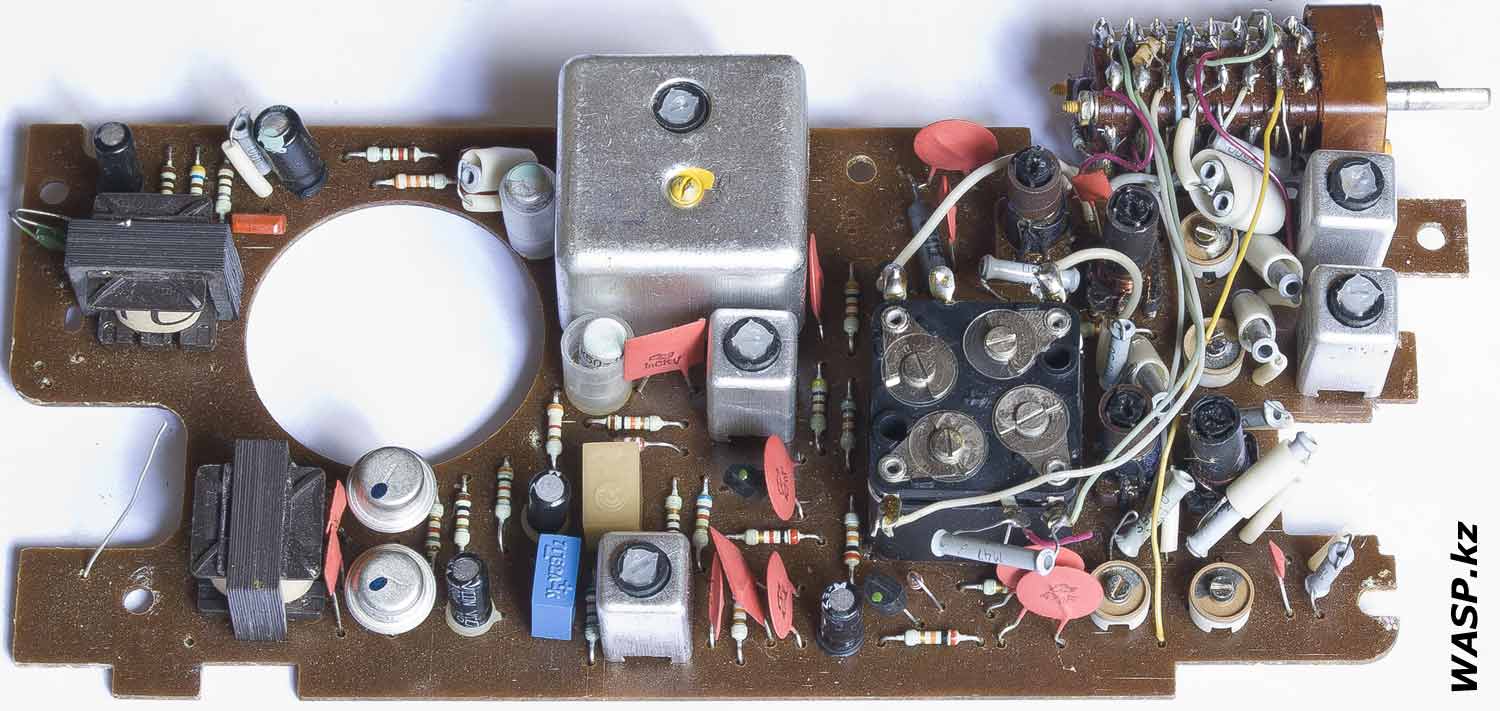

Россия РП-203-1 плата электроники

+ Щелкните по рисунку, чтобы увеличить!

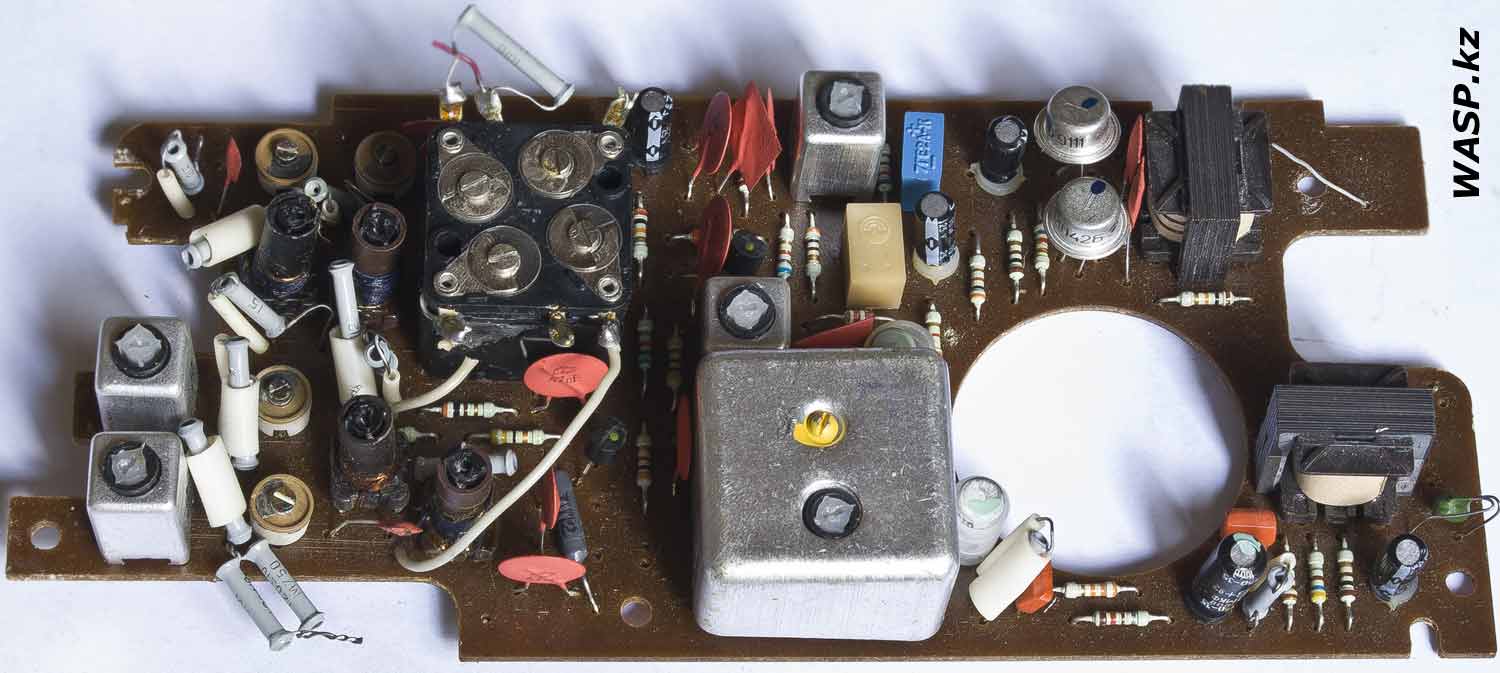

Россия РП-203-1 этапы разборки и обзор

+ Щелкните по рисунку, чтобы увеличить!

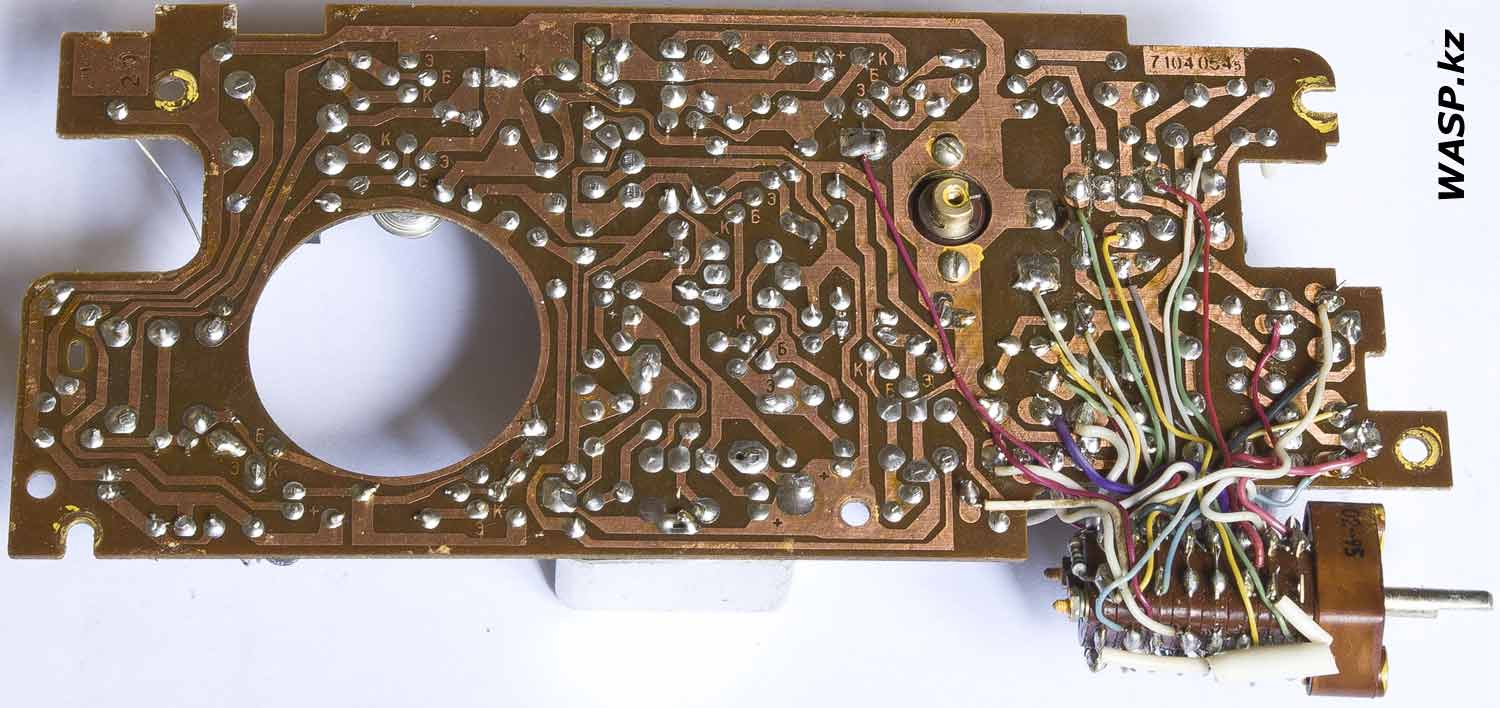

Россия РП-203-1 схема радиоприемника

+ Щелкните по рисунку, чтобы увеличить!

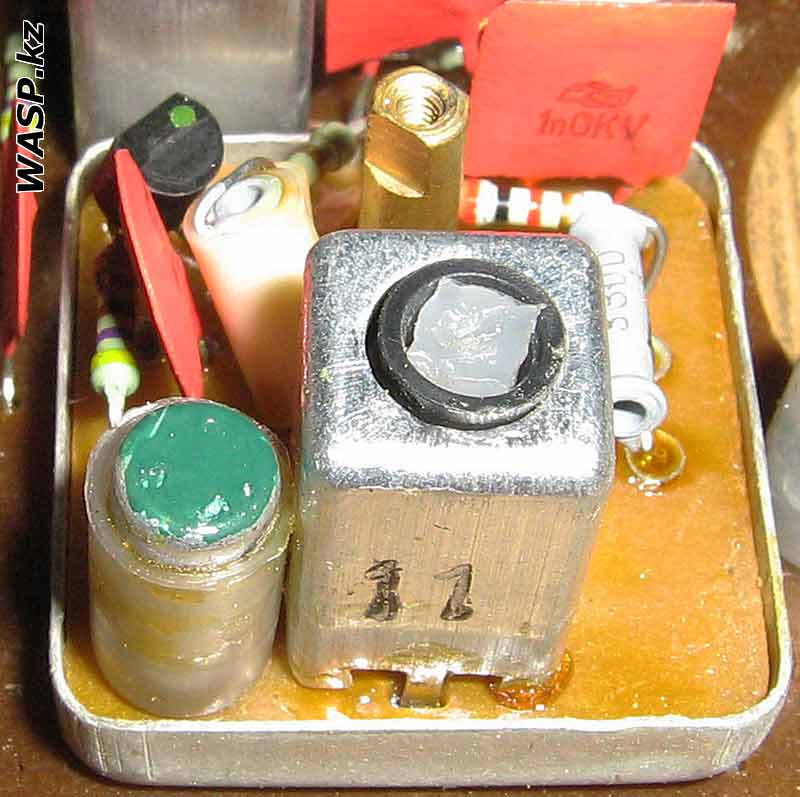

Россия РП-203-1 кортковолновый блок

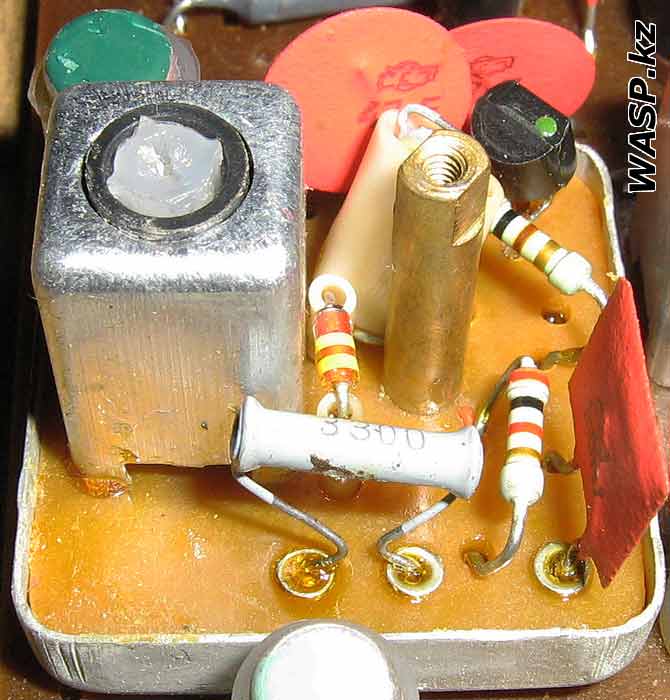

Россия РП-203-1 экранированный блок на плате



Плата электроники - односторонний текстолит. На плате, со стороны дорожек есть маркировка: 7.104.054.5. На плате распаян конденсатор переменной емкости - КПЕ, на ось которого насажен пластмассовый шкив верньерного механизма, это КПП-2-5/285. Под большим алюминиевым экраном находится блок УКВ. На плате транзисторы МП42Б, КТ316Аб КТ3126Б...

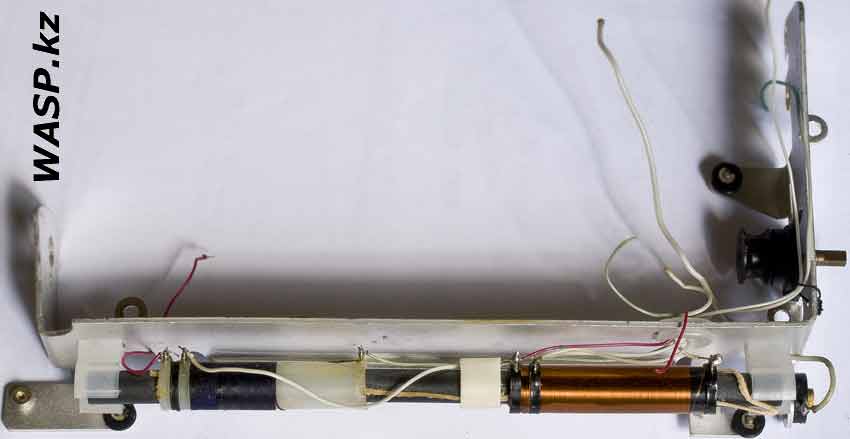

Россия РП-203-1 каркас из алюминия

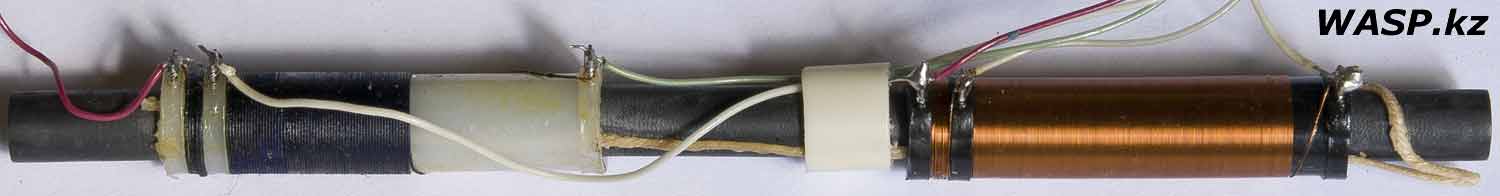

Россия РП-203-1 магнитная ферритовая антенна

+ Щелкните по рисунку, чтобы увеличить!



На алюминиевой скобе установлена магнитная ферритовая антенна - она закреплена жестко, поэтому для настройки средних и длинных волн радиоприемник необходимо поворачивать по вертикальной оси...

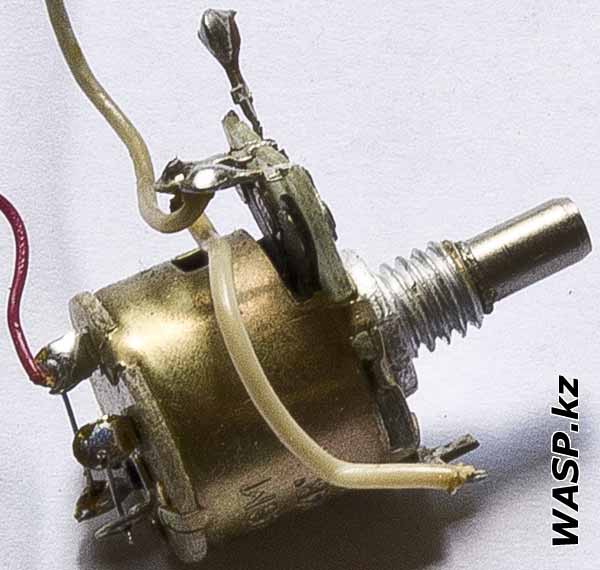

СП3-4ВМ 10КМ переменный резистор с выключателем



Переменный резистор с выключателем - регулятор уровня громкости СП3-4ВМ 10КМ.

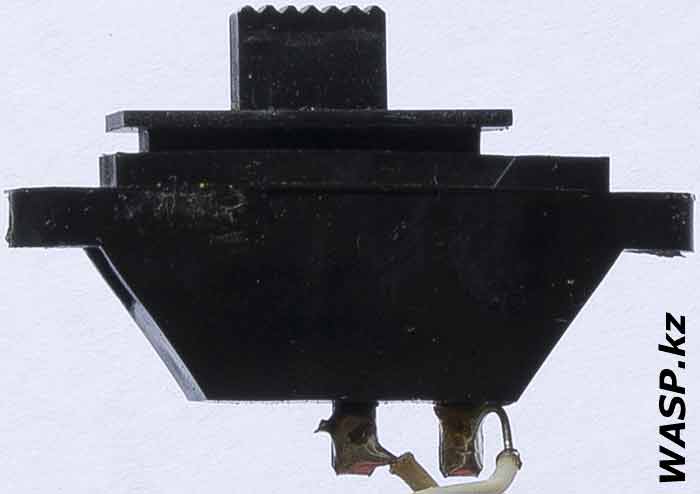

Россия РП-203-1 переключатель тембра ВЧ и НЧ



Переключатель тембра...

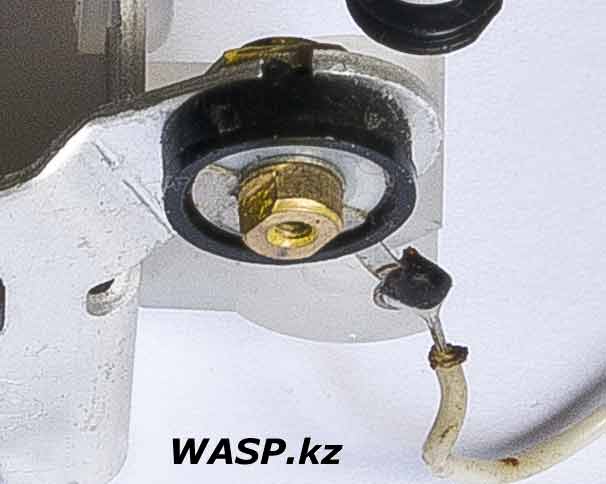

Россия РП-203-1 КПЕ точной настройки КВ



Конденсатор переменной емкости - точная настройка УКВ, маркировки не имеет.

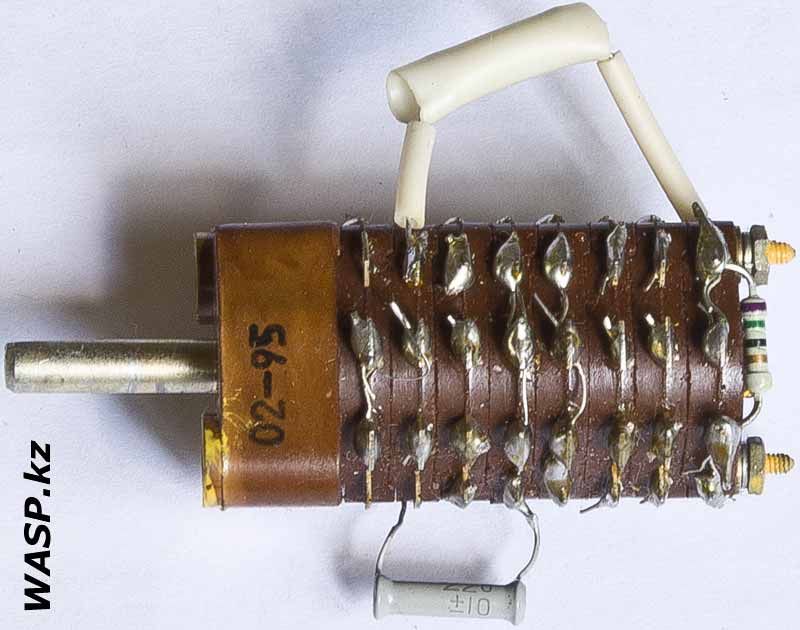

ЖРВИ галетный переключатель в Россия РП-203-1



Пакетный переключатель (или галетный), с помощью которого происходит переключение диапазонов на УКВ1, УКВ2, СВ и ДВ, маркировки не имеет, на нем только - ЖРВИ и дата изготовления - февраль 1995. Вероятно он типа П2Г-3



В радиоприемнике Россия РП-203-1 использована динамическая головка 1ГДШ-6 их я описал отдельно, читайте по ссылке.



Теперь немного технических данных. Радиоприемник Россия РП-203-1 является портативным носимым монофоническим приемником второй группы сложности предназначен для приема радиовещательных станций в диапазонах длинных, средних и коротких волн. Радиоприемник изготовлен на Челябинском радиозаводе "Полет". Эта модель выпускалась с 1986 по 1996 гг. (модель приемника Россия-203 выпускался с 1983 года).

Диапазон принимаемых частот (волн):

ДВ - длинные волны 148,5-283,5 кГц (2020,2-1058,2 м)

СВ - средние волны 526,5-1606,5 кГц (569,8-186,7 м)

КВ2 - короткие волны 3,95-7,3 МГц (75,9-41,0 м)

КВ1 - короткие волны 9,5-12,1 МГц (31,6-24,8 м)

Чувствительность приемника КВ на телескопическую антенну, не хуже 0,45 мВ/м

Избирательность (при расстройке ±9 кГц) в диапазоне ДВ и СВ, не менее 26 дБ

Диапазон воспроизводимых частот 250-3550 Гц

Номинальная выходная мощность 100-150 мВт

Среднее звуковое давление 0,25 Па

Потребляемая мощность при средней громкости звучания, не более 0,3 Вт

Номинальное напряжение питания - 6 В

Питание - 4 элемента типа 316 или АА

Внешний источник питания типа БП-303-1

Размеры 215х195х65 мм

Масса без элементов питания, не более 1 кг



Надо сказать, что данный радиоприемник неоднократно модернизировался, что сказывалось на элементной базе, на внешнем виде и характеристиках. В некоторых моделях использовалась динамическая головка 0,5ГД-37. Несколько менялся вес и габариты. Цена на радиоприемник в максимуме составляла 59 рублей (это не касалось данных юбилейных подарочных экземпляров).



Россия РП-203-1 Руководство по эксплуатации приемника

Руководство по эксплуатации приемника Россия РП-203-1



Радиоприемнику Россия РП-203-1 был идентичный приемник Домбай-203-1 (до 1987 года Домбай-203), которые выпускал Черкесский радиозавод "Полет". В интернете я не нашел Руководства по эксплуатации приемника Россия РП-203-1, однако оно есть на приемник Домбай-203-1, и схемы на него - они одинаковы на тот и другой радиоприемник.



В целом радиоприемник был обычной массовой и доступной продукцией, соответствующего качества, со всеми вытекающими преимуществами и недостатками...





Михаил Дмитриенко, Алма-Ата, 2015 г.
