USB хабы, обзоры с полной разборкой

USB хабы, обзоры с полной разборкой





INTEX IT-404, 4-Port USB Hub

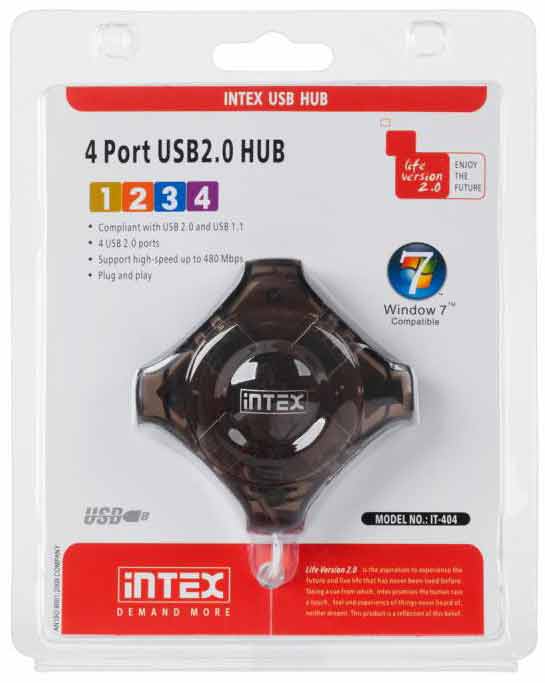

USB хаб с логотипом сравнительно известной компании INTEX на четыре порта. Этот хаб продается в пластиковом блистере, который наклеен на картон. В комплекте находится только он один... Он поддерживает USB2.0 с максимальной пропускной способностью 480 Mbps. Для него не требуется драйверов, все ОС Windows с ним совместимы.



USB Hub INTEX IT-404 описание



INTEX IT-404 USB Hub полное описание хаба



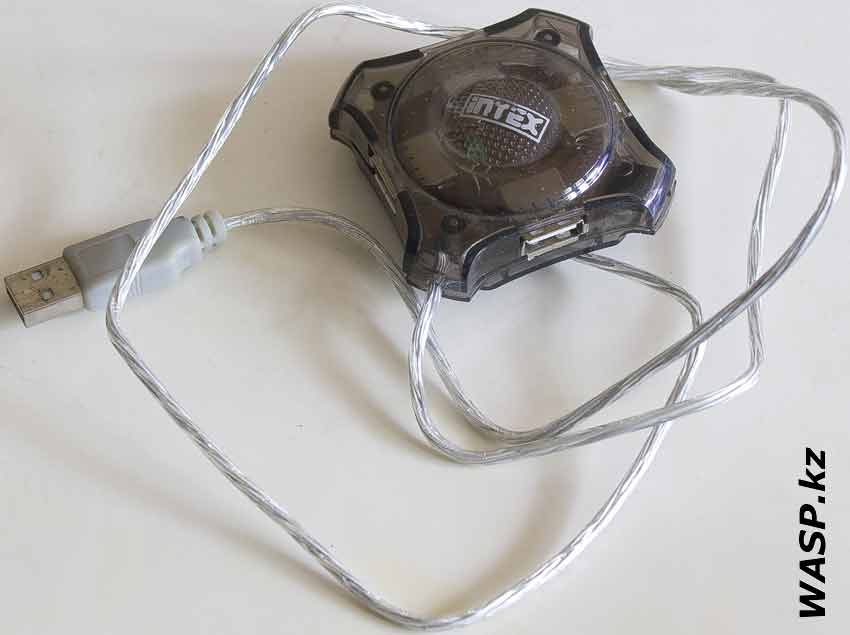

Это плоская четырехугольная коробочка, сделанная из прозрачной пластмассы зеленого цвета. По четырем сторонам четыре разъема USB. Шнур, соединяющий хаб с компьютером тонкий, "модного" серебристого цвета, длиной около 50 см. В другом углу устройства отверстие с разъемом под дополнительное питание устройств, когда оно требуется. Соответствующий блок питания с соответствующим разъемом вам придется искать самому...

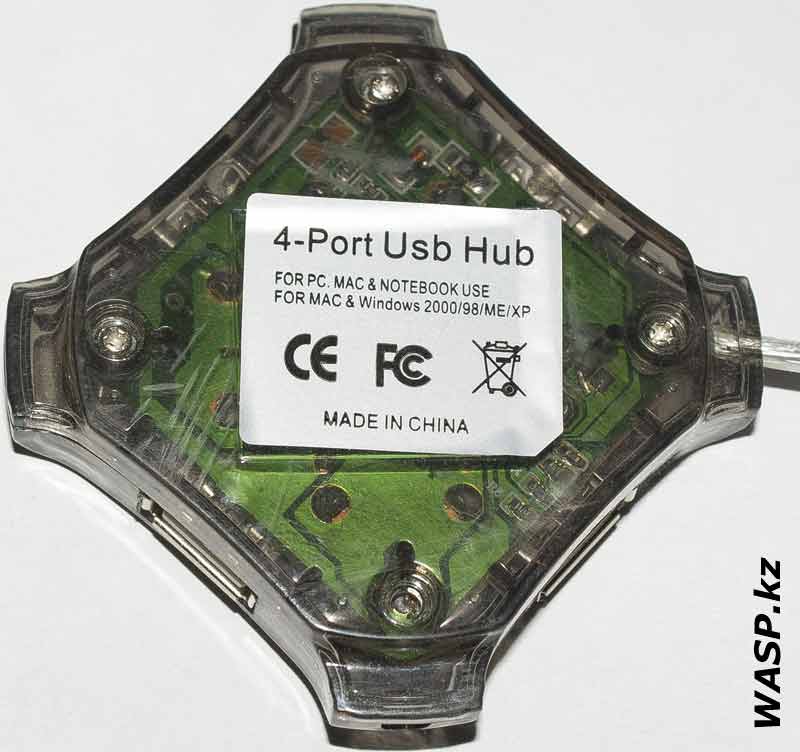

INTEX USB Hub на 4 порта, обзор и описание



На верхней стороне логотип INTEX, на нижней стороне этикетка, на ней следующее: 4-Port Usb Hub. For PC, MAC & Notebook Use For MAC & Windows 2000/98/ME/XP (на упаковке есть еще и Windows 7). Made in China.



Чтобы разобрать INTEX IT-404, надо выкрутить четыре винта и корпус будет разделен на две половинки. Внутри одна плата электроники из одностороннего текстолита.

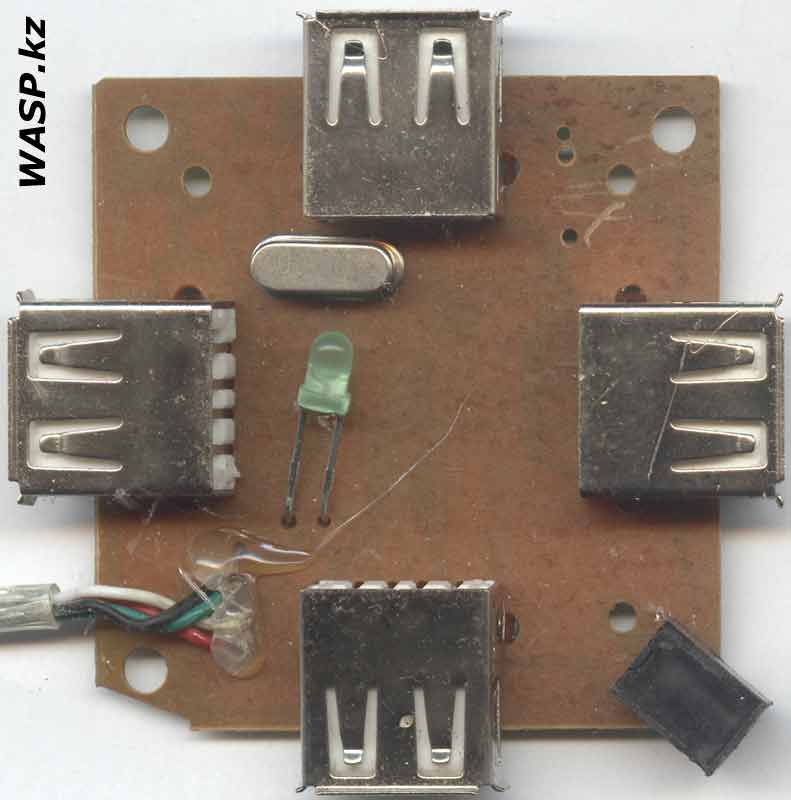

INTEX IT-404 разборка хаба USB Hub



На верхней части платы распаяно четыре USB разъема, один разъем дополнительного питания, припаян соединительный USB кабель. Здесь же кварцевый генератор 12.000 и зеленый светодиод подсветки - во время работы этот хаб светится...



BD-234 схема платы USB хаба INTEX IT-404

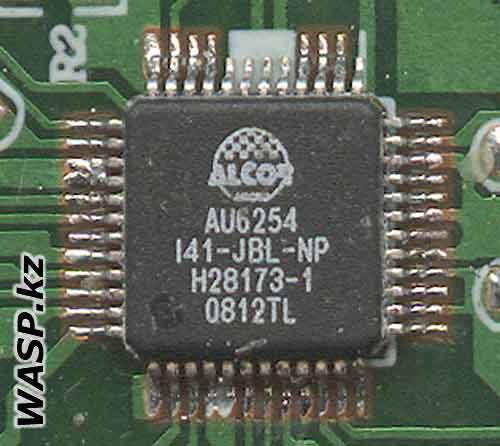

AU6254 контроллер USB хаба от ALCOR

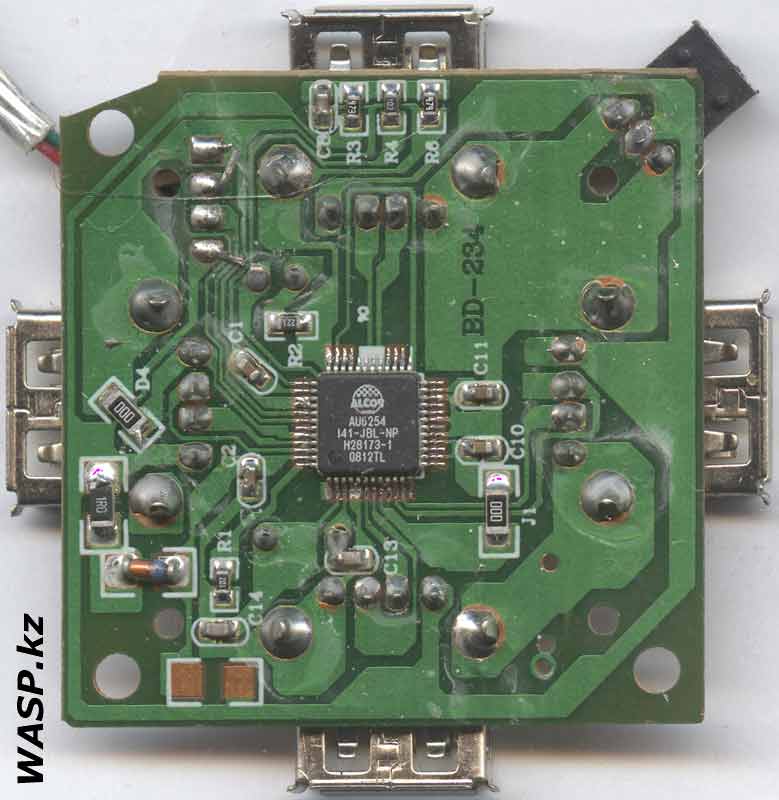

На обратной стороне платы мы видим дорожки, покрытые зеленым лаком. Маркировка платы BD-234. По центру микросхема USB концентратора, контроллер AU6254 (еще маркировки I41-JBL-NP H28173-1 0812TL), производства ALCOR Micro Corp. Этот чип весьма широко применяется в подобных устройствах, он надежен и дешев.

Кроме того на плате находится некоторое количество деталей SMD монтажа - конденсаторы, резисторы, диоды...



В заключение некоторая информация. Компания INTEX не является изготовителем этого USB хаба, она заказывает его у неизвестного ОЕМ производителя, который просто наносит их логотип на свою продукцию, клеит наклейку, упаковывает... Точно также этот неизвестный производитель изготавливает этот же самый хаб и другим "держателям торговых марок" - Keryi, GEMBIRD и другим... а кроме того эти же хабы присутствуют вообще без каких-либо опознавательных надписей и вообще без упаковки, в виде - "нонейма".





USB хаб + Bluetooth

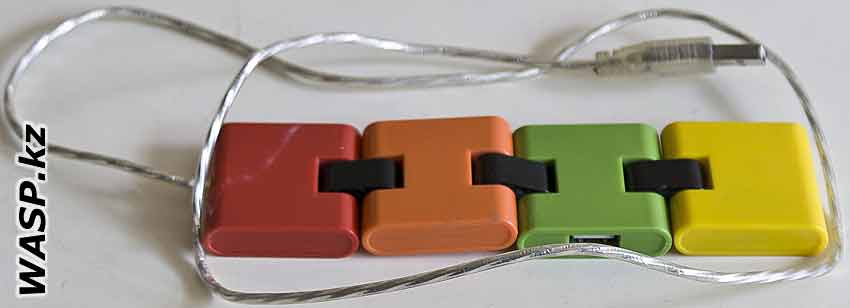

Следующий девайс несколько сложнее - это трехпортовый USB хаб плюс Bluetooth. Внешне он похож на Colorful Flexible Chromatic USB хаб, только вместо пяти секций в этом всего четыре. Производитель этого хаба неизвестен, на корпусе нет никаких маркировок, нет вообще никаких надписей... Упаковка его также неизвестна мне.



USB хаб + Bluetooth полное описание девайса



USB Hub вместе с Bluetooth описание, устройство, драйвер

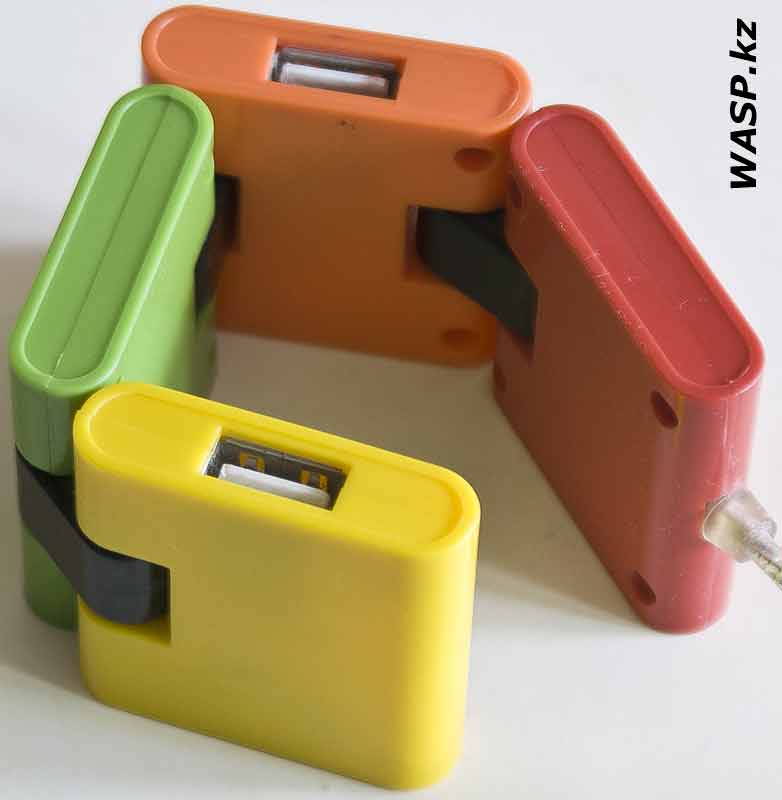

Четыре разноцветные секции этого трансформера соединены черными звеньями. В первую секцию заходит USB кабель, также серебристого цвета, длиной около полуметра. Вторая, третья и четвертые секции имеют по одному USB разъему. Все они соответствуют стандарту USB2.0

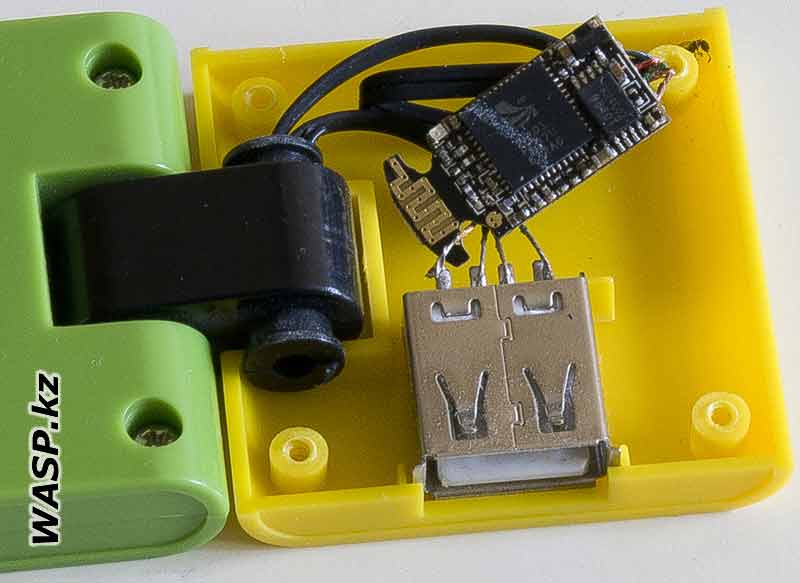

Bluetooth модуль в USB Hub, два в одном

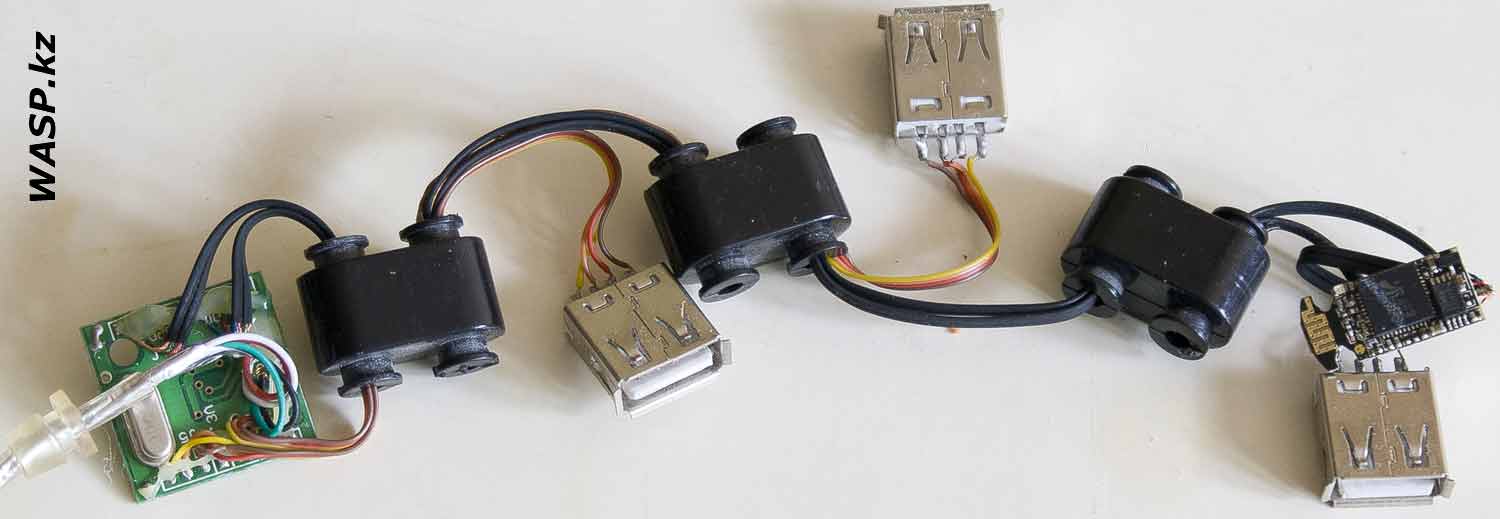

USB Hub + Bluetooth полная разборка хаба

+ Щелкните по рисунку, чтобы увеличить!



Приступаем к разборке. Для этого надо будет выкрутить по четыре маленьких винтика в каждой секции. Убираем части корпуса. Внутри видим две платы электроники и три разъема USB. Первый и второй соединены с первой платой просто проводами, а последний разъем и вторая плата соединены с первой платой уже проводами с дополнительной изоляцией.



USB хаб + Bluetooth схема платы электроники

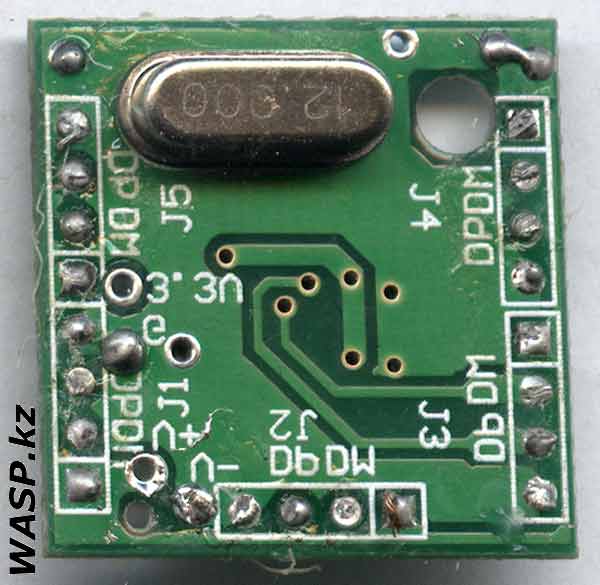

Первая плата - это контроллер USB хаба. На ней мы видим один кварцевый генератор на 12.000 и с этой же стороны припаяны все провода.



GL850G микросхема в USB хаб + Bluetooth DXNICE

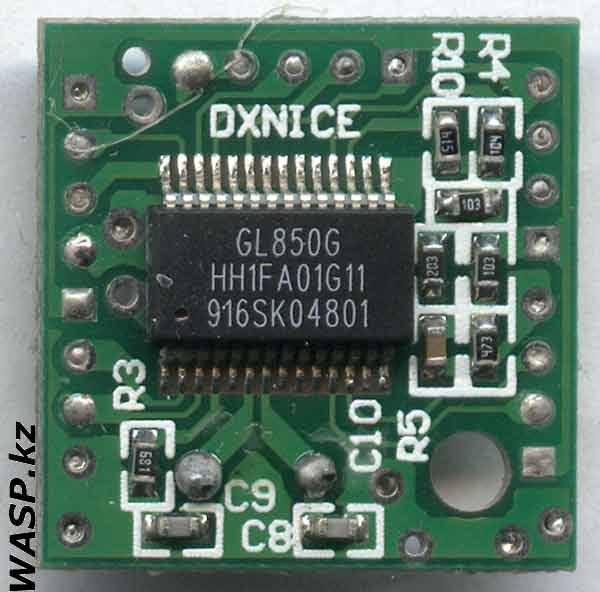

На другой стороне платы маркировка DXNICE. Плата основана на микросхеме GL850G (еще маркировки HH1FA01G11 916SK04801). На плате некоторое количество SMD деталей...

USB хаб не имеет отдельного разъема для дополнительного питания...



BM30C-V1 модкль Bluetooth внутри USB хаба

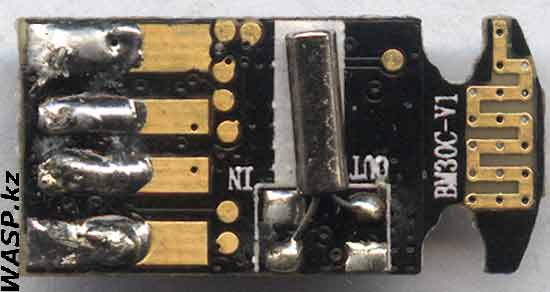

Вторая плата - это модуль Bluetooth. К нему идут четыре провода непосредственно с USB разъема на компьютер. С одной стороны платы мы видим маркировку BM30C-V1. Тут же кварцевый генератор 16.000

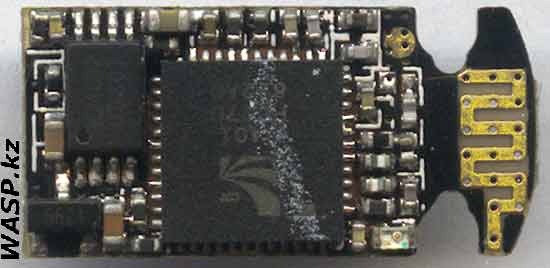

CSR 0401 PC07U 822AC микросхема Bluetooth



На другой стороне платы видим одну микросхему - контроллер, с такой маркировкой 0401 PC07U 822AC и логотипом известного производителя Cambridge Silicon Radio (CSR). Еще одна микросхема, Serial EEPROM - K24C02 чип флэш-памяти, для микропрограммы и прошивки... Некоторое количество SMD элементов - стабилизатор, резисторы и конденсаторы... один светодиод индикации.

На плате выступает этакий хвостовик с нанесенной позолоченной змейкой - это антенна Bluetooth.



Данный девайс предназначен в первую очередь для настольных компьютеров - десктопов, так как ноутбуки, как правило, всегда имеют встроенный Bluetooth...





Статья будет дополняться новыми материалами...
