HP DeskJet 3650 C8974A - разборка струйного принтера

HP DeskJet 3650 C8974A - разборка струйного принтера





Настала очередь и этого принтера - HP DeskJet 3650, его сегодня я разберу, до винтика, сфотографирую и опишу. Не знаю - нужно ли это кому, но мне все равно интересен этот процесс )))

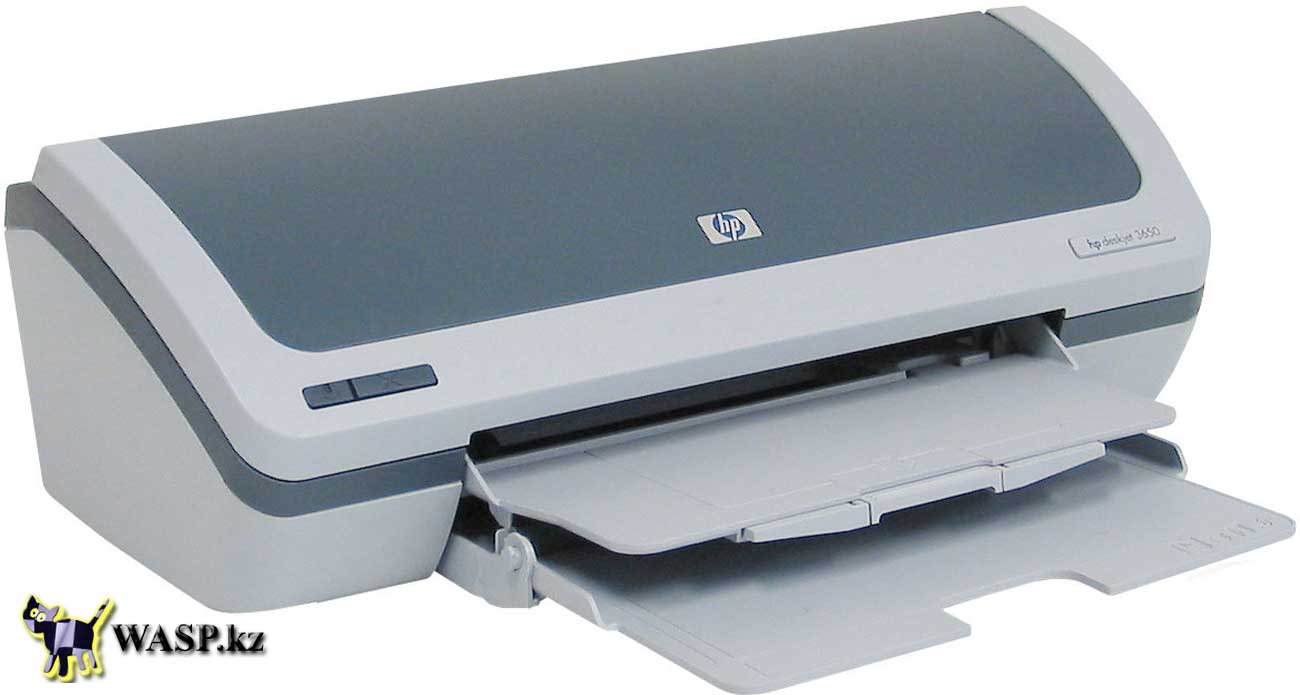

Струйный принтер HP DeskJet 3650 в общем-то, мало чем отличается от прочих "струйников", особенно от своего родителя Hewlett-Packard... в большинстве из них масса общих узлов и элементов. Они и внешне все схожи... Поэтому пары фотографий будет достаточно. Кратко описывая: пластмассовый корпус, на верхней откидной крышке логотип HP, название модели DeskJet 3650. Ниже крышки две кнопки - Питание и кнопка с символом Х - выполняет сразу несколько функций. На передней стороне два откидных лотка для бумаги - нижний подача бумаги, верхний приемник готовых оттисков. На обратной стороне разъем USB и разъем питания. В принтере используется БП со своим собственным разъемом на три контакта, что является причиной многих неприятностей (с заменой БП). На нижней части видим две резиновые и две пластмассовые ножки. Бумажная наклейка - этикетка принтера, на ней сказано следующее: логотип HP, серийный номер S/N HU3A71N2DR, штрих-код. Внутреннее обозначение модели принтера - C8974A, дата изготовления - 7 октября 2003 года, страна изготовления - Венгрия. Далее идут значки сертификаций и стандартизаций. Еще один номер модели: VCVRA-0202.



HP DeskJet 3650 C8974A - разборка струйного принтера

+ Щелкните по рисунку, чтобы увеличить!



HP DeskJet 3650 принтер из Венгрии C8974A

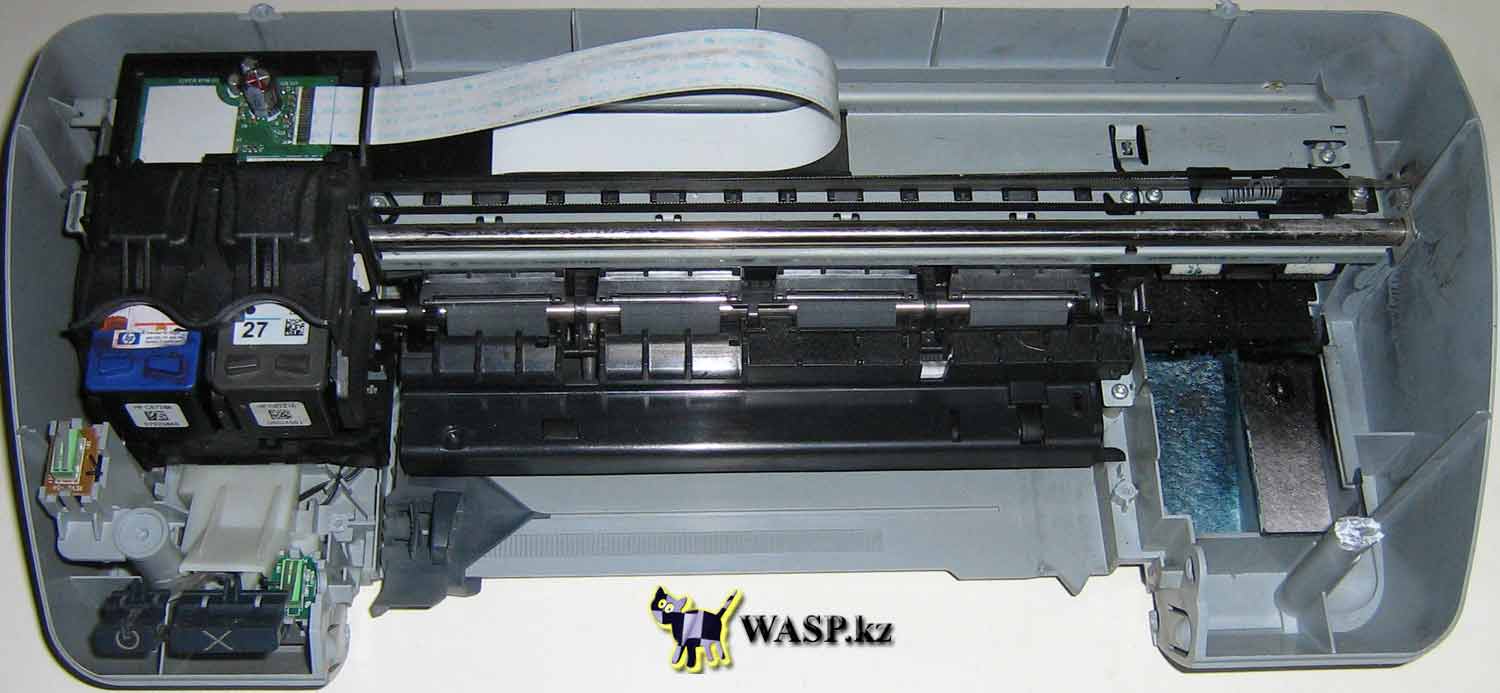

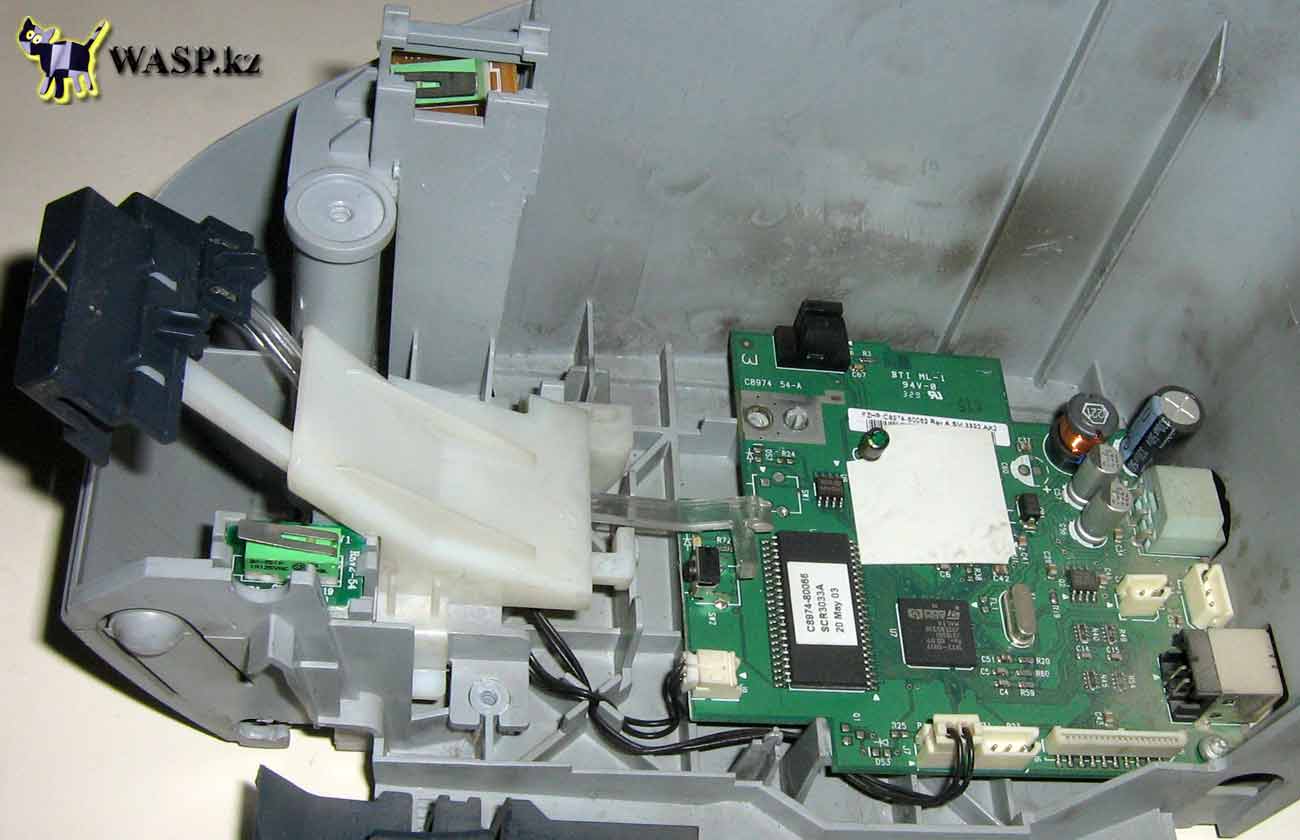

Теперь приступаем к разборке. Корпус частично собран на защелках, частично на шурупах самонарезах - шлицы в них шестигранные, или шестиугольник, поэтому нам понадобятся так называемые инбусовые ключи. Затянуто все на совесть, да и пластмасса крепкая... В общем, снимаем верхнюю крышку, лотки, верхнюю часть корпуса, смотрим внутрь. Здесь все настолько знакомо, что кажется, вчера еще я разбирал точно такой же... но вчера это был HP DeskJet D1360, родной брат, почти близнец.



HP DeskJet 3650 разборка струйного принтера

+ Щелкните по рисунку, чтобы увеличить!

HP DeskJet 3650 устройство принтера C8974A

+ Щелкните по рисунку, чтобы увеличить!



HP C8974A ремонт принтера

+ Щелкните по рисунку, чтобы увеличить!

C8974A или HP DeskJet 3650 принтер

+ Щелкните по рисунку, чтобы увеличить!



HP DeskJet 3650 памперс принтера

+ Щелкните по рисунку, чтобы увеличить!

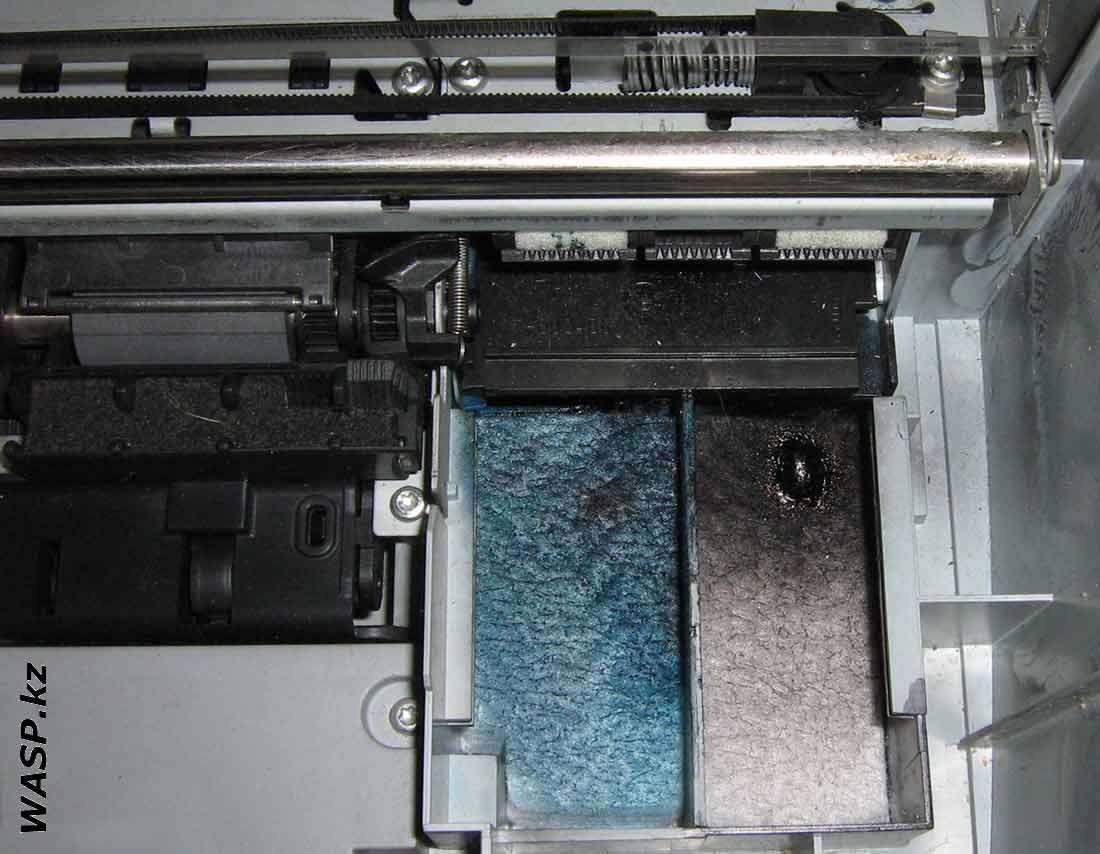

HP DeskJet 3650 система очистки картриджей

+ Щелкните по рисунку, чтобы увеличить!

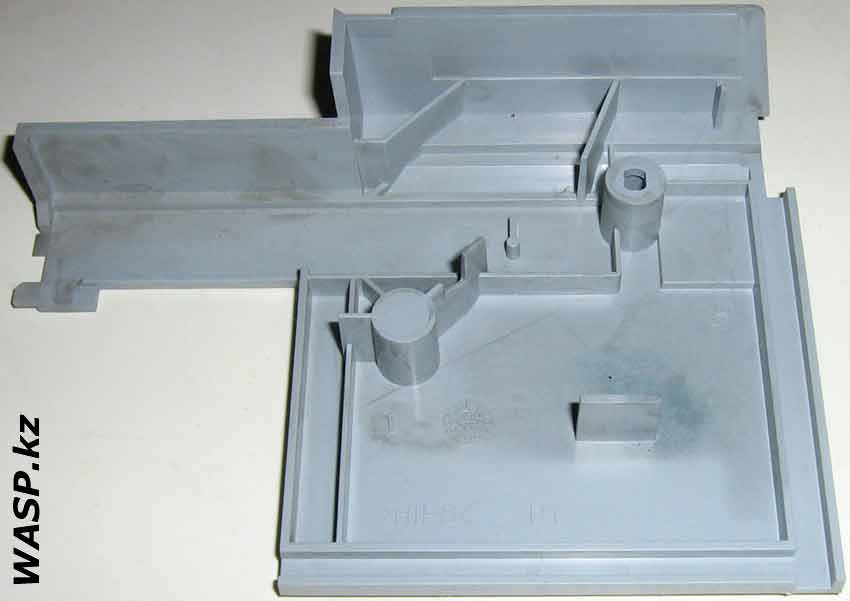

HP DeskJet 3650 съемный лоток с памперсами

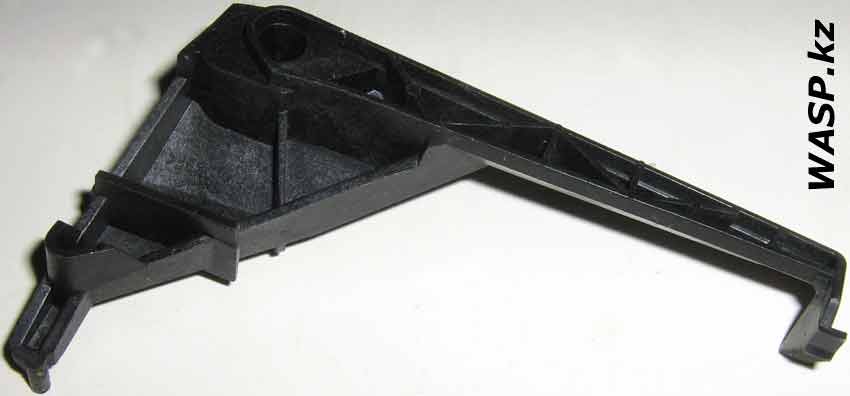

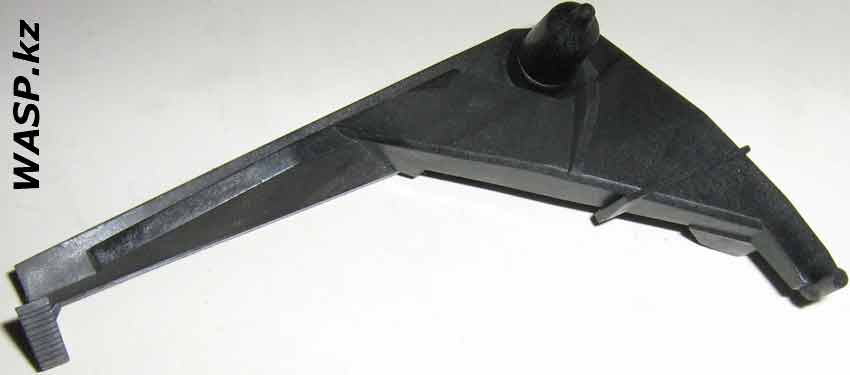

HP DeskJet 3650 рычаг очистки печатающей головки



C8974A как очистить струйные картриджи



HP DeskJet 3650 резиновй скребок сопел картриджа

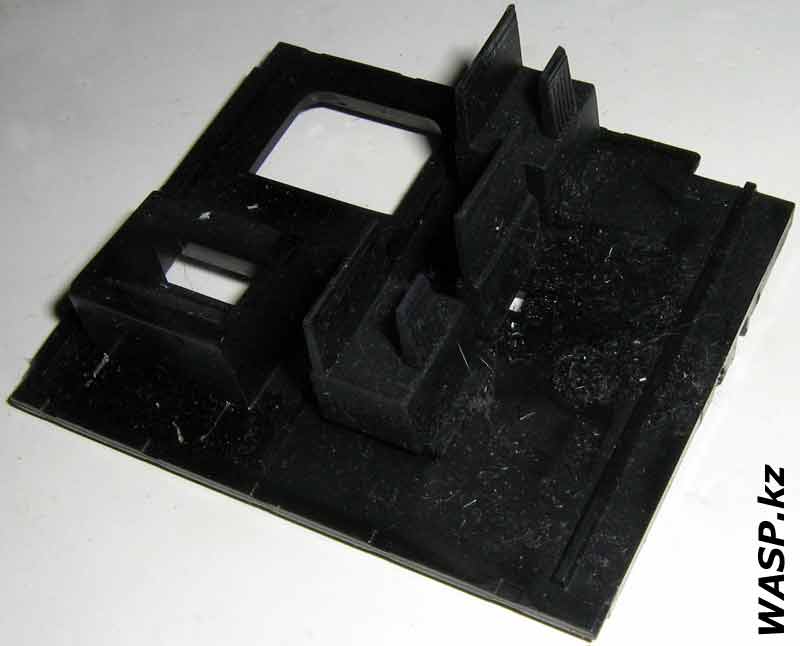

HP DeskJet 3650 подвижная площадка

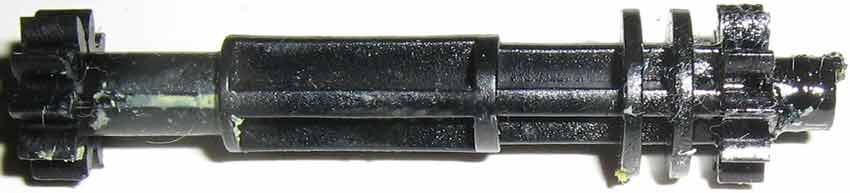

HP DeskJet 3650 щестеренки и передача

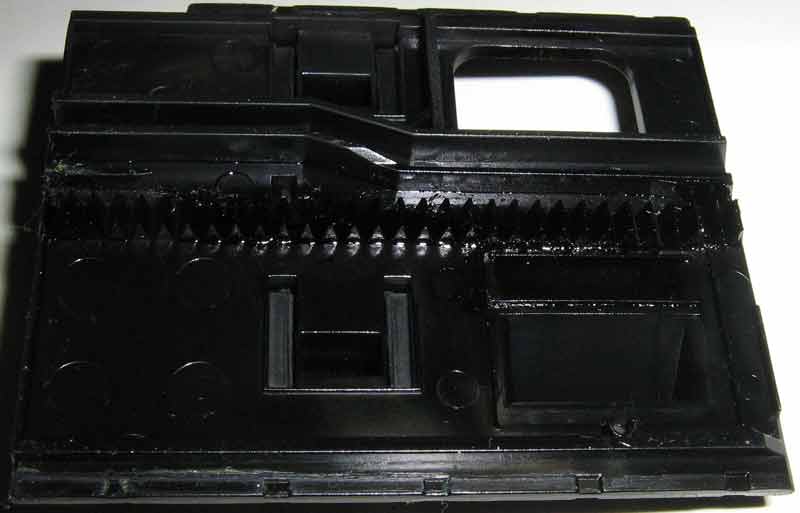

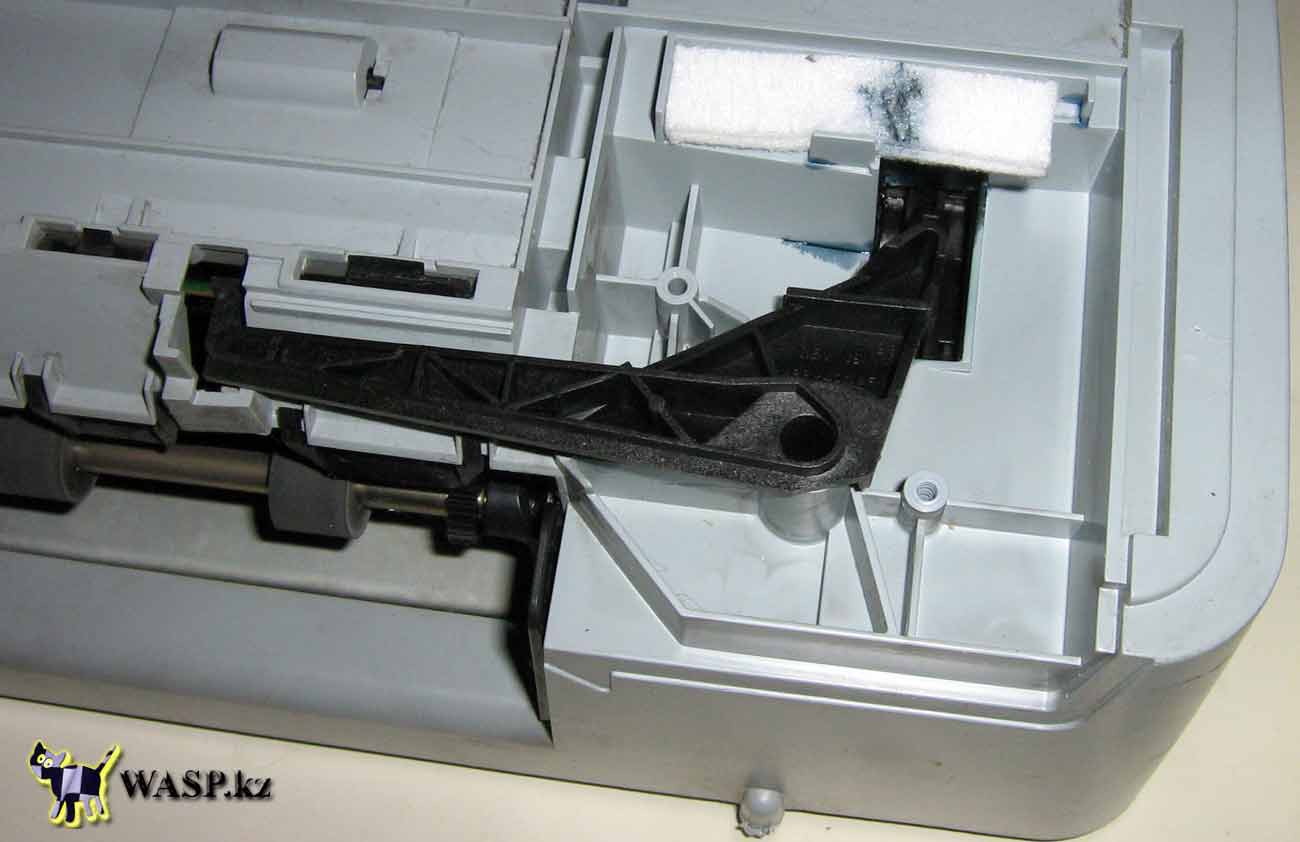

На фотографиях выше показаны элементы очистки картриджей.

Как видим, здесь нет помпы, просто резиновые лепестки "утирают нос" картриджам...

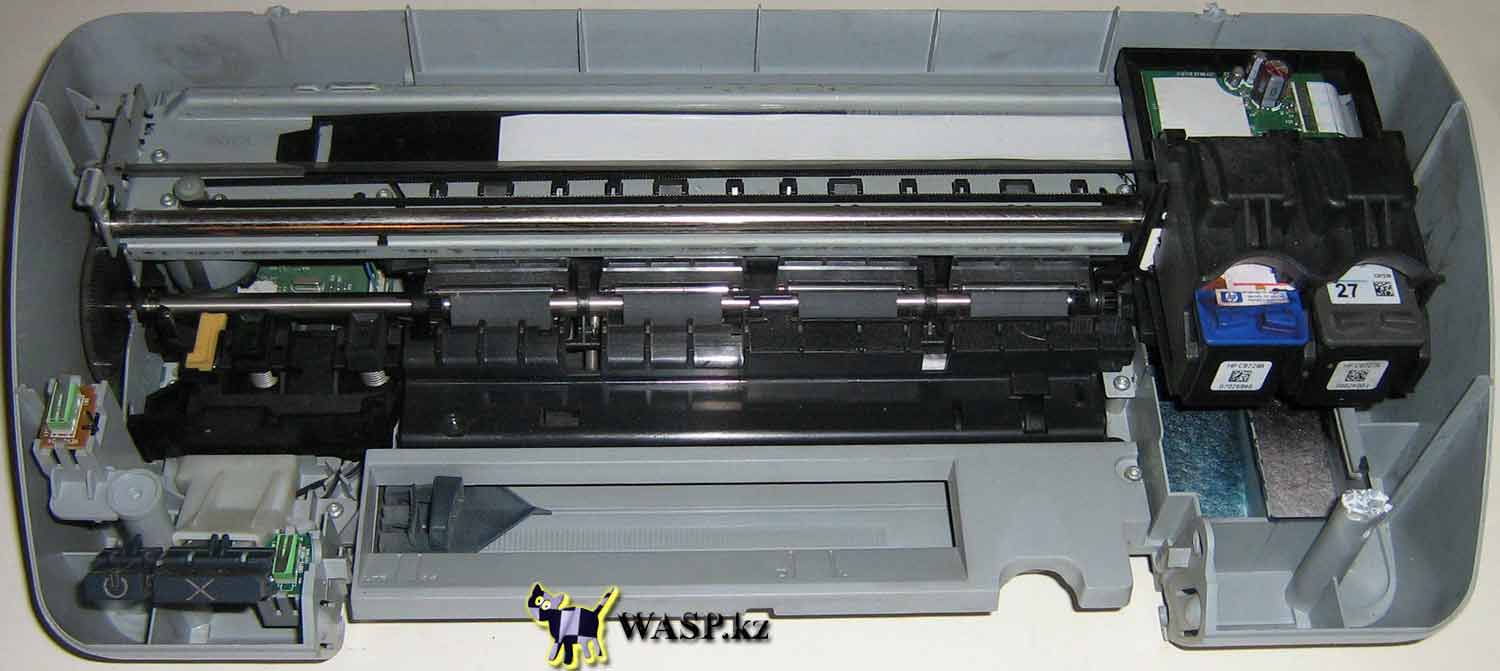

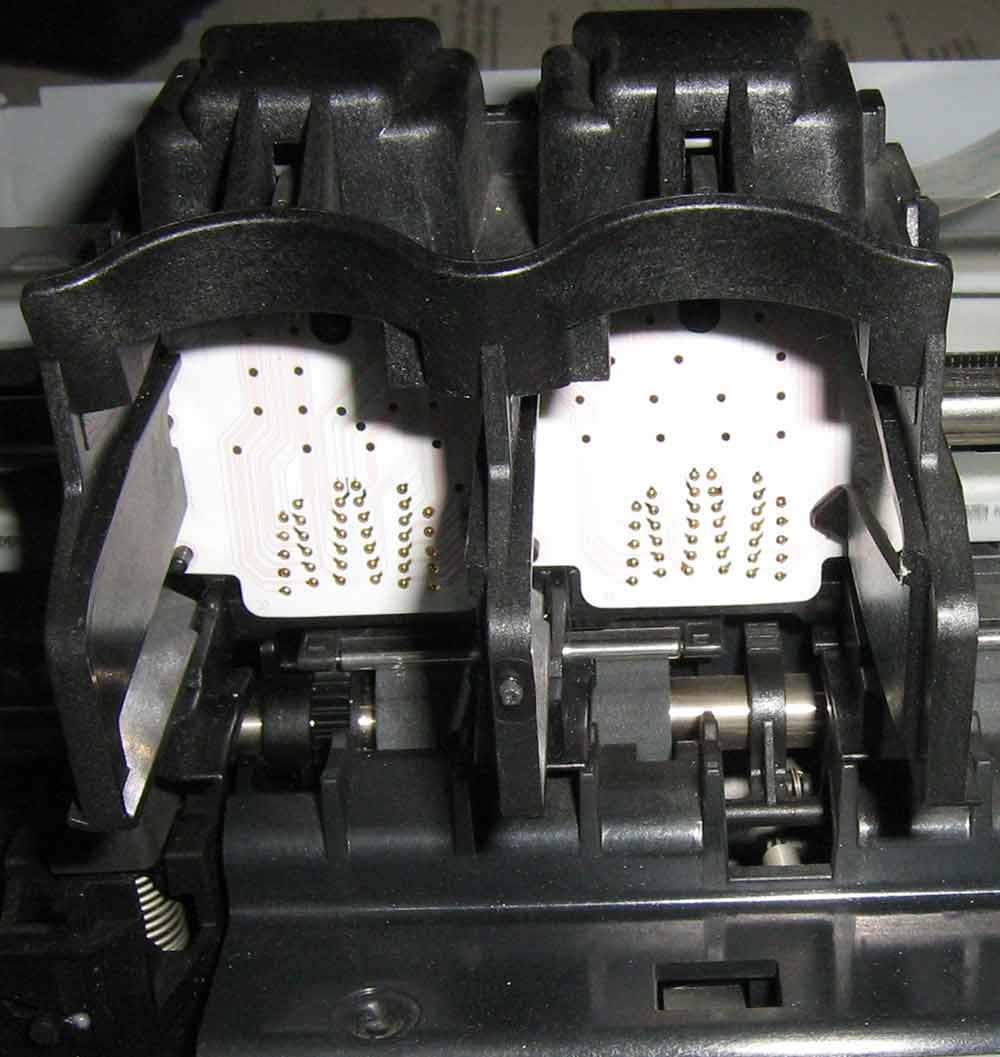

Каретка с двумя картриджами: черный C8727A и трехцветный C8728AE, вместо него можно ставить фотокартридж C6658A. Каретка двигается по стальным направляющим и салазкам. Перемещает ее электродвигатель посредством зубчатого ремня, позиционирование печатающих головок осуществляется двумя элементами - прозрачной лентой с нанесенными штрихами и таким же кругом. Они в паре с оптопарой точно определяют необходимое местоположение картриджей. Слева от направляющих - парковка головок, справа - место очистки. На блоке картриджей одна плата электроники, а системная плата спрятана под механикой принтера. Разберем все и кратко рассмотрим все по отдельности.





HP DeskJet 3650 гнездо картриджей

+ Щелкните по рисунку, чтобы увеличить!

HP DeskJet 3650 каретка струйного принтера

+ Щелкните по рисунку, чтобы увеличить!






C8974 51-A, BIT ML-1 схема HP DeskJet 3650

+ Щелкните по рисунку, чтобы увеличить!

HP DeskJet 3650 схема принтера C8974-80032

+ Щелкните по рисунку, чтобы увеличить!



Системная плата. Зеленый двусторонний стеклотекстолит. На верхней части распаяны все элементы, среди которых:

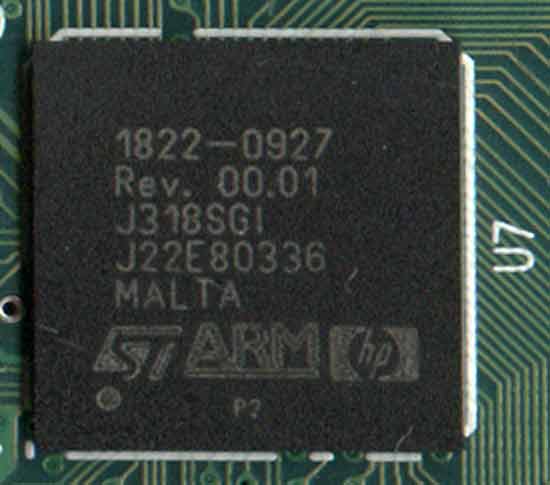

1822-0927 Rev. 00.01 J318SGI J22E80336 ARM - процессор, производства STM, страна - Мальта

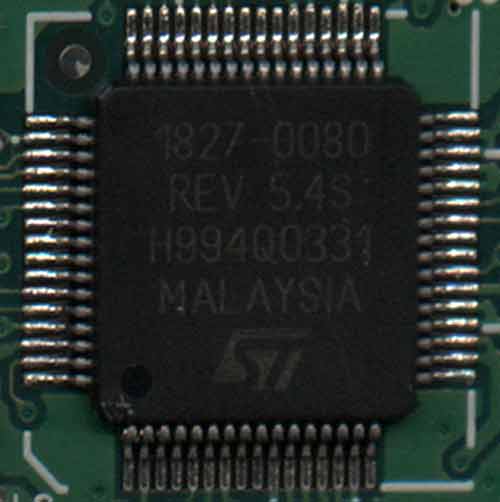

1827-0080 REV 5.4S H994Q0331 - еще одна микросхема STM, даташит не найден...

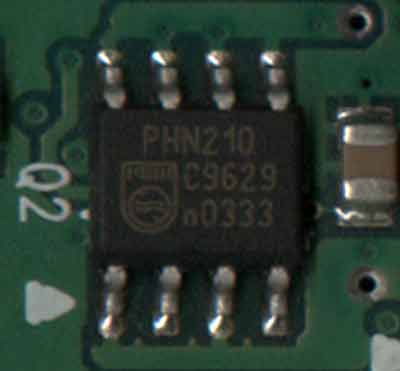

PHN210 C9629 - двухканальная транзисторная сборка МОСФЕТ, производства Philips

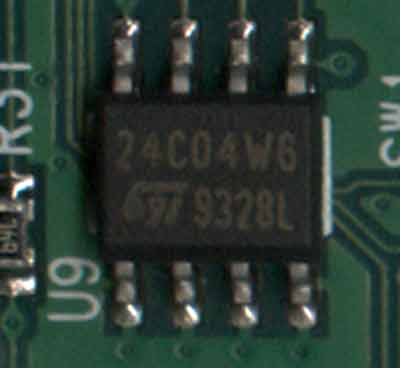

24C04W6 - чип перезаписываемой флэш-памяти, тоже производства STMicroelectronics

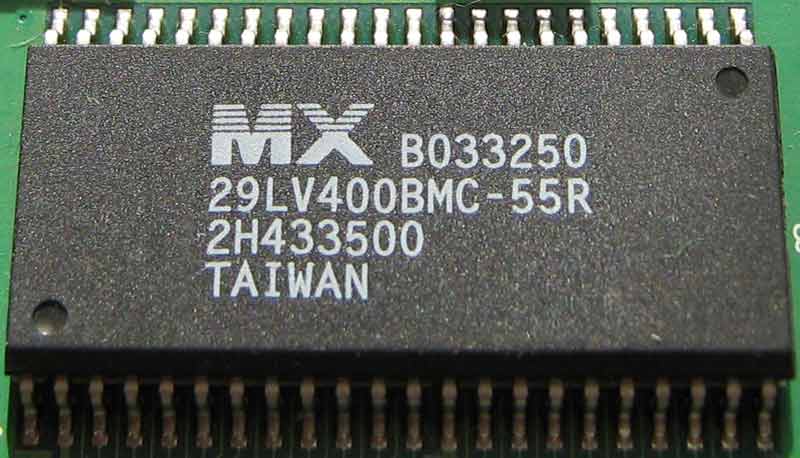

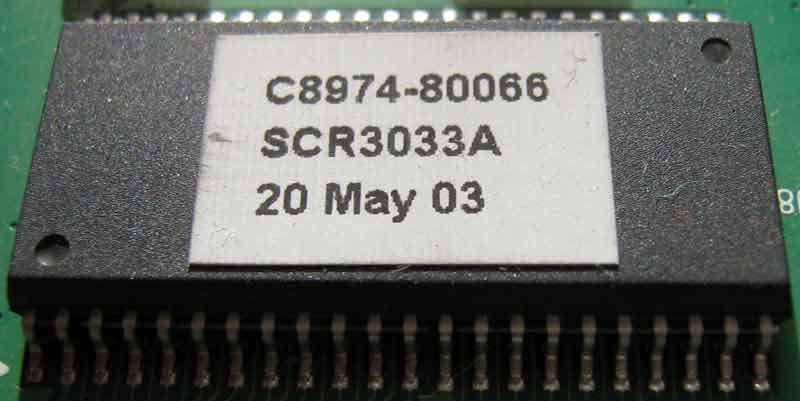

Большая микросхема, на которой бумажная наклейка: C8974-80066 SCR3033A 20 May 03, а под наклейкой такая маркировка: MX B033250 29LV400BMC-55R - производства Macronix International, это CMOS флэш-память, а наклейка сверху - обозначение версии прошивки.



HP DeskJet 3650 чип C8974-80066 SCR3033A



MX B033250 29LV400BMC-55R микросхема памяти



1822-0927 Rev. 00.01 J318SGI J22E80336 ARM HP DeskJet 3650



1827-0080 REV 5.4S H994Q0331 процессор в принтере



PHN210 C9629 транзисторы МОСФЕТ



24C04W6 чип флэш-памяти

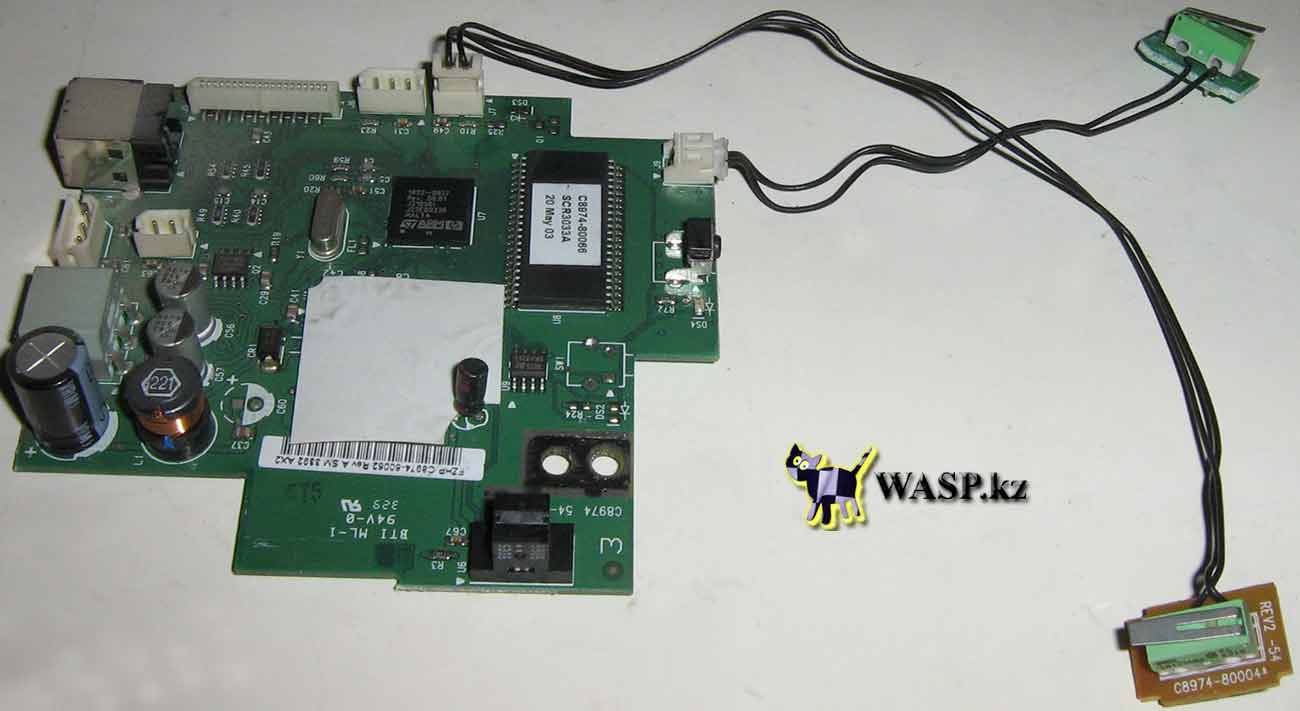

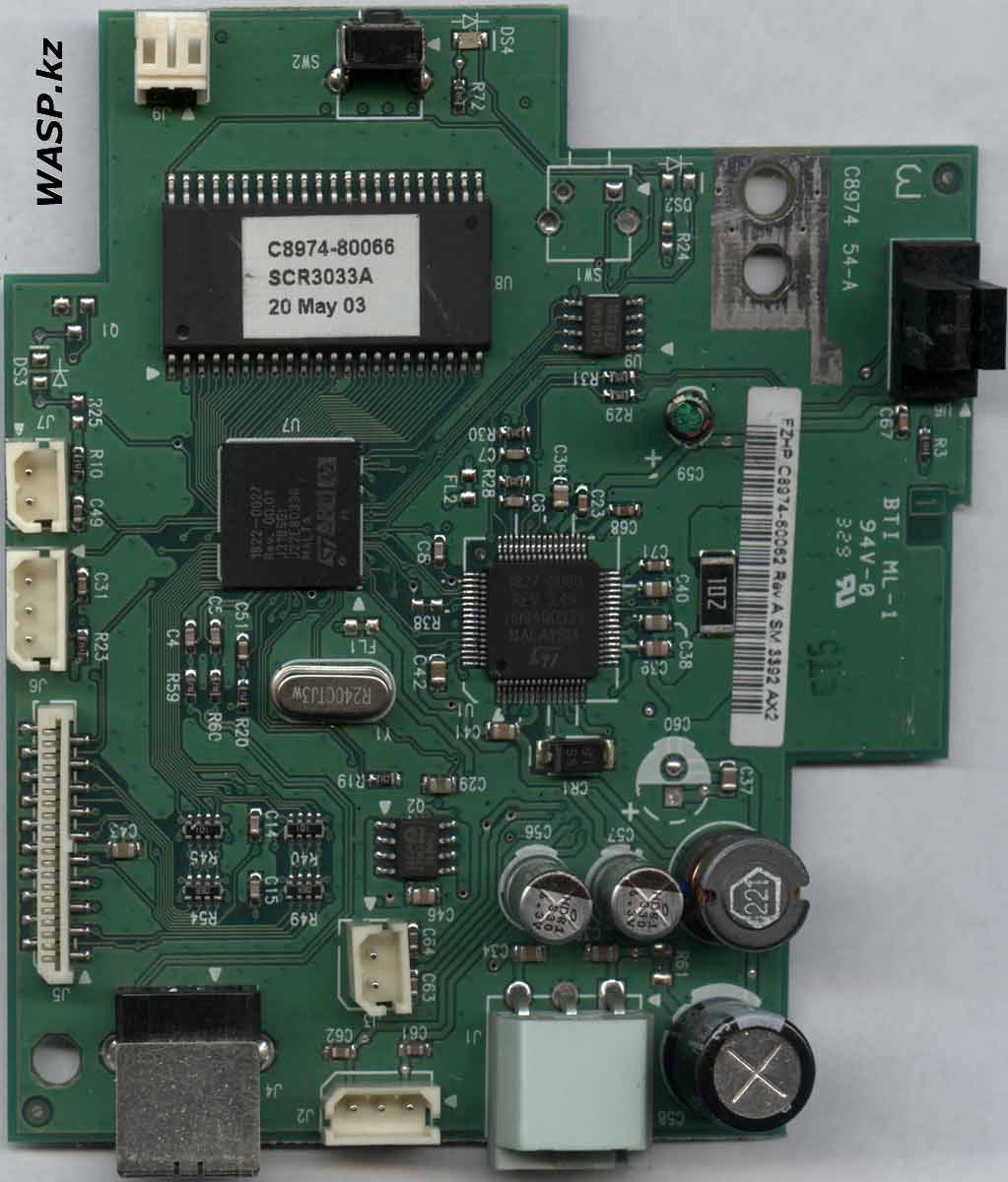

На этой стороне распаяны все разъемы: USB и разъем питания на внешний БП, разъем под гибкий шлейф на блок картриджей, на кнопки управления, концевые выключатели, на оптопары, на электродвигатели... На плату нанесена такая маркировка: C8974 51-A, BIT ML-1. Бумажная наклейка со штрих-кодом и надписью: FZHP C8974-60062 Rev A SM 3392 AX2

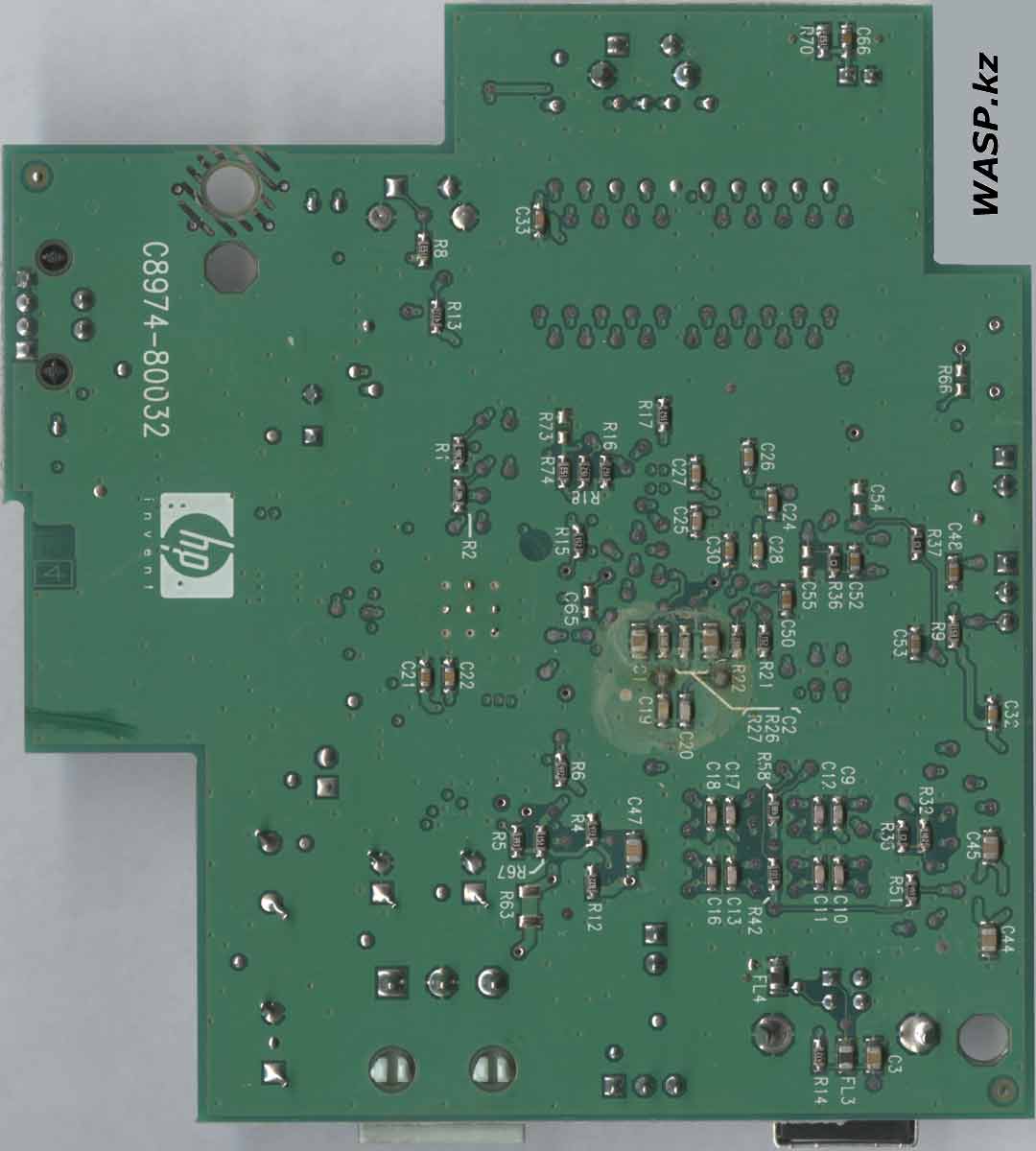

На обратной стороне платы только элементы SMD монтажа, маркировка C8974-80032 и логотип HP...



HP DeskJet 3650 схема платы C8974 54-A BTI. DS-1

+ Щелкните по рисунку, чтобы увеличить!

C8974-80033 плата принтера HP DeskJet 3650

+ Щелкните по рисунку, чтобы увеличить!



C8974A принтер, шлейф картриджей

+ Щелкните по рисунку, чтобы увеличить!



SC901924FTA 1822-0932 1822-1225 микросхема

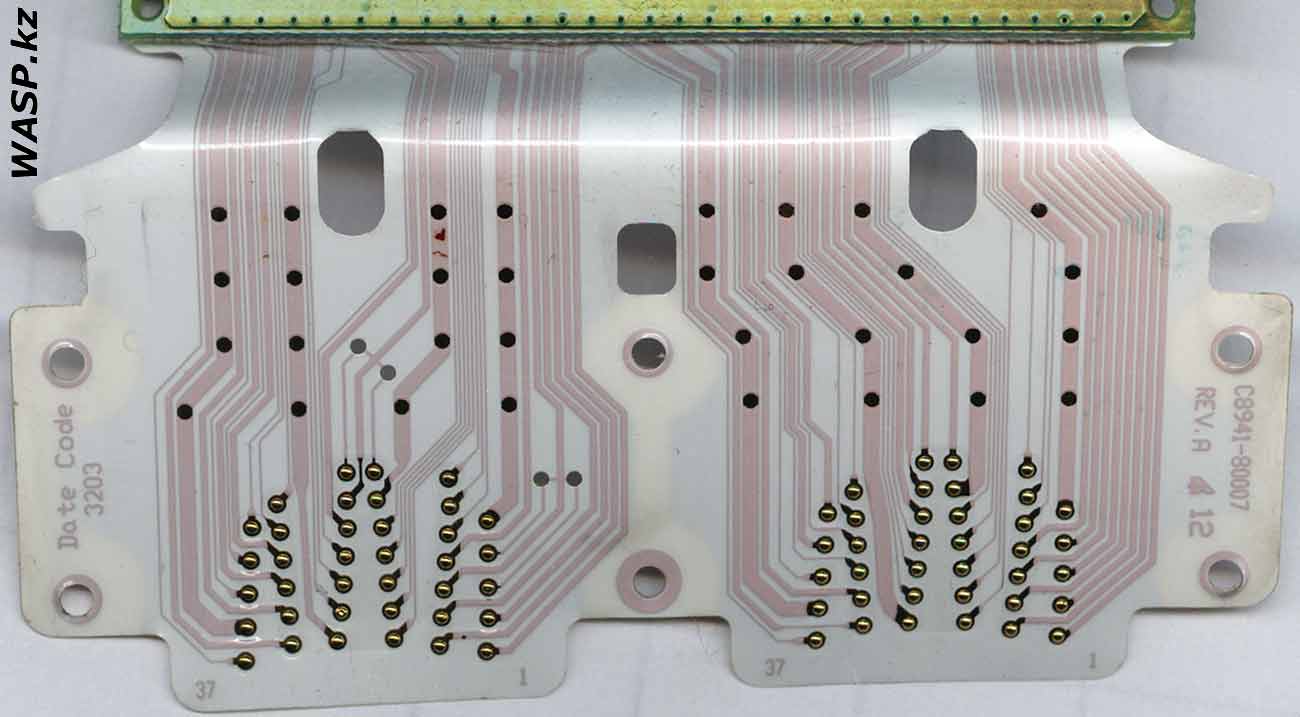

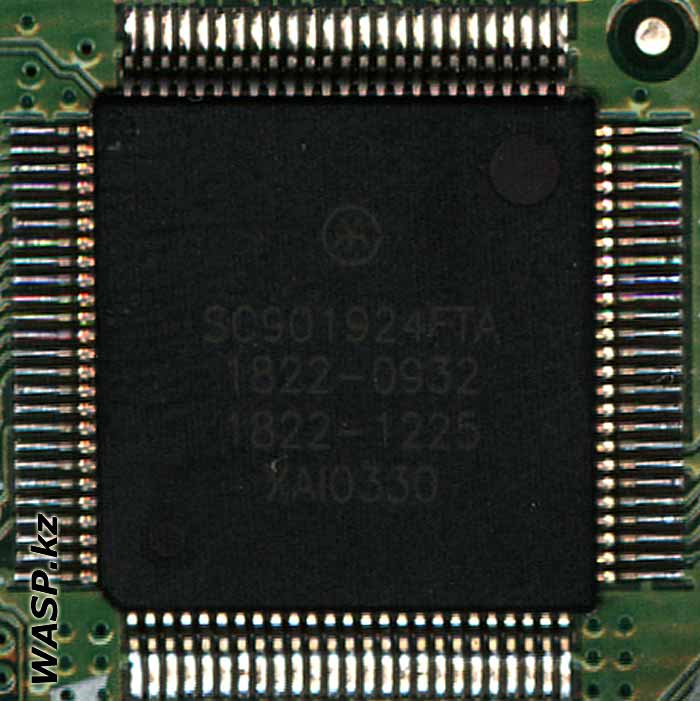

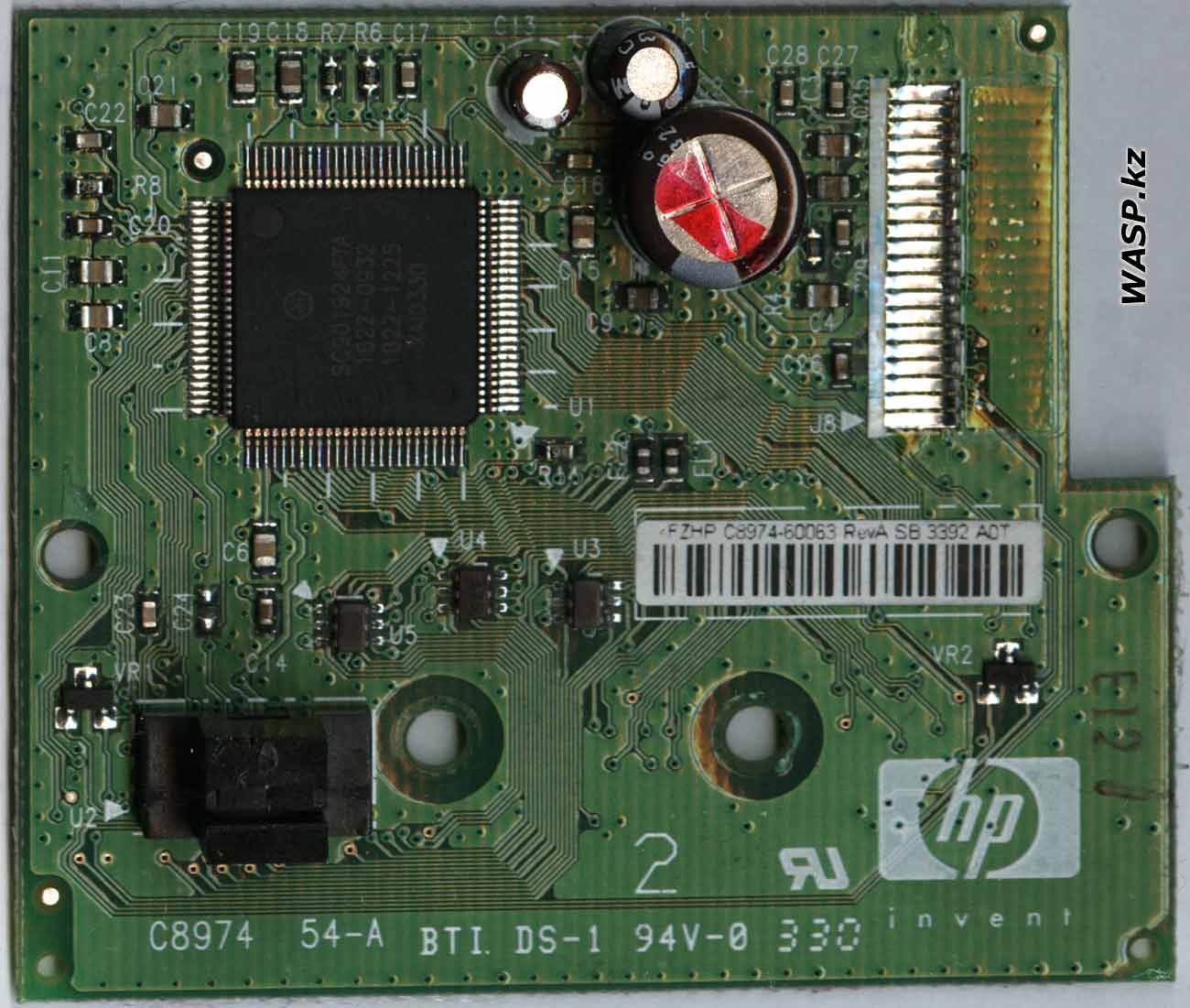

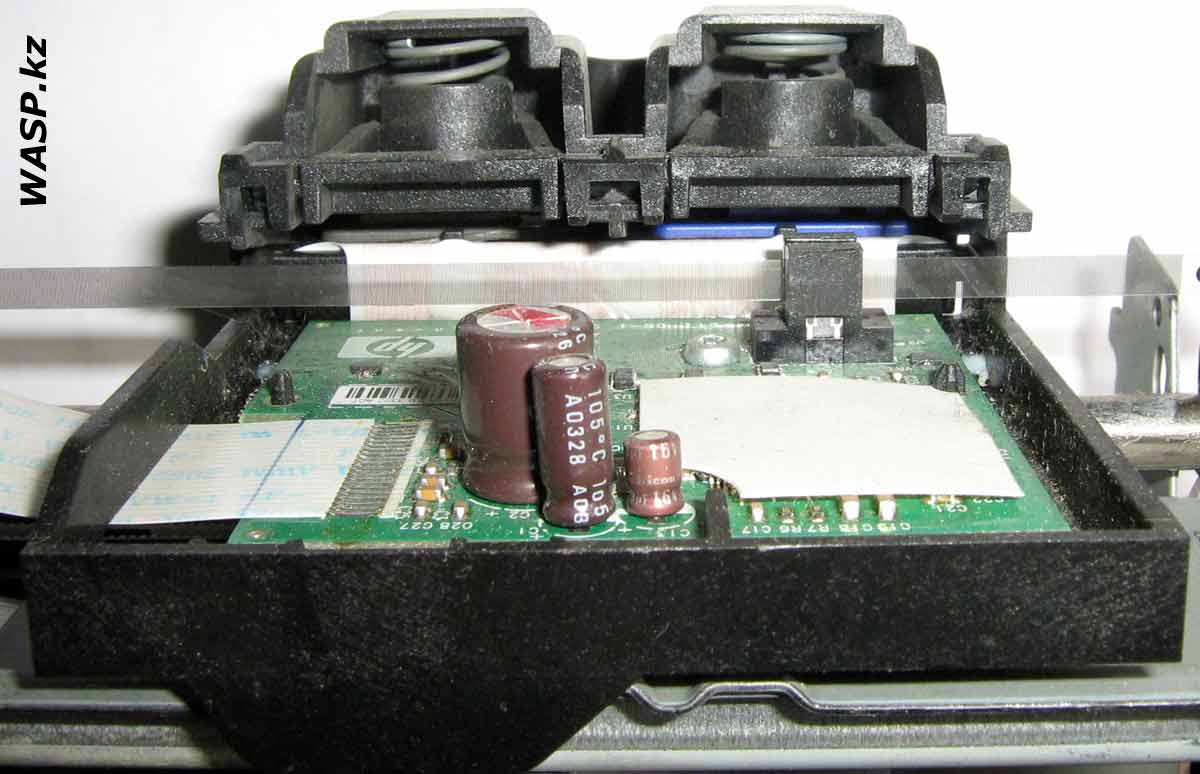

Плата картриджей установлена непосредственно на двигающейся каретке. К плате припаян гибкий шлейф и подобный же шлейф с позолоченными контактами идет на картриджи. Плата имеет маркировку: C8974 54-A BTI. DS-1. На плате мы видим микросхему с логотипом Motorola - SC901924FTA 1822-0932 1822-1225. Три электролитических конденсатора и оптопару - свето и фото диоды. Через нее проходит лента горизонтального позиционера.

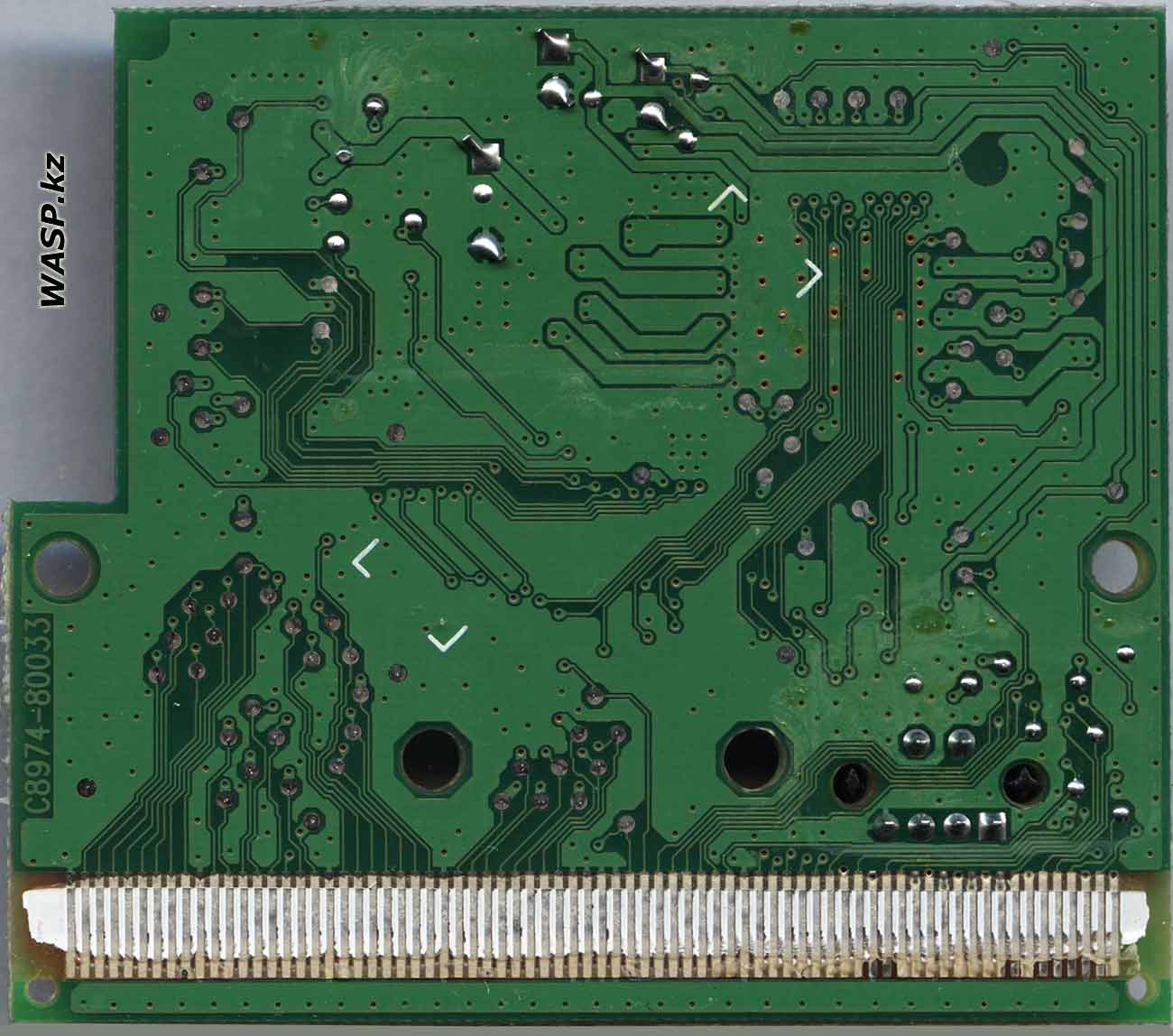

На обратной стороне платы элементов нет, но есть маркировка C8974-80033.



HP DeskJet 3650 плата C8941-80018



C8941-80018 схема платы принтера HP

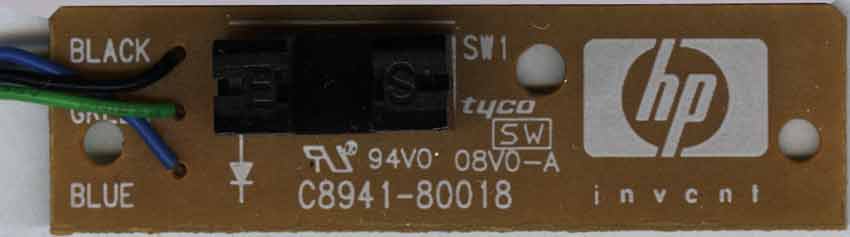

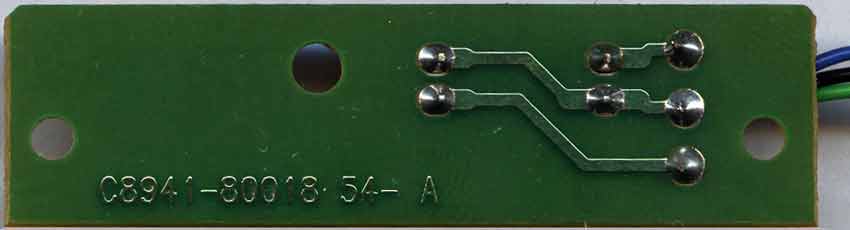

Еще одна оптопара распаяна на отдельной плате - она регистрирует наличие листа бумаги в приемнике. Кроме оптопары на плате ничего нет, маркировка: C8941-80018.



HP DeskJet 3650 схема электроники C8974A

+ Щелкните по рисунку, чтобы увеличить!



концевые выключателе в струйном принтере



HP DeskJet 3650 кнопки в принтере, замена

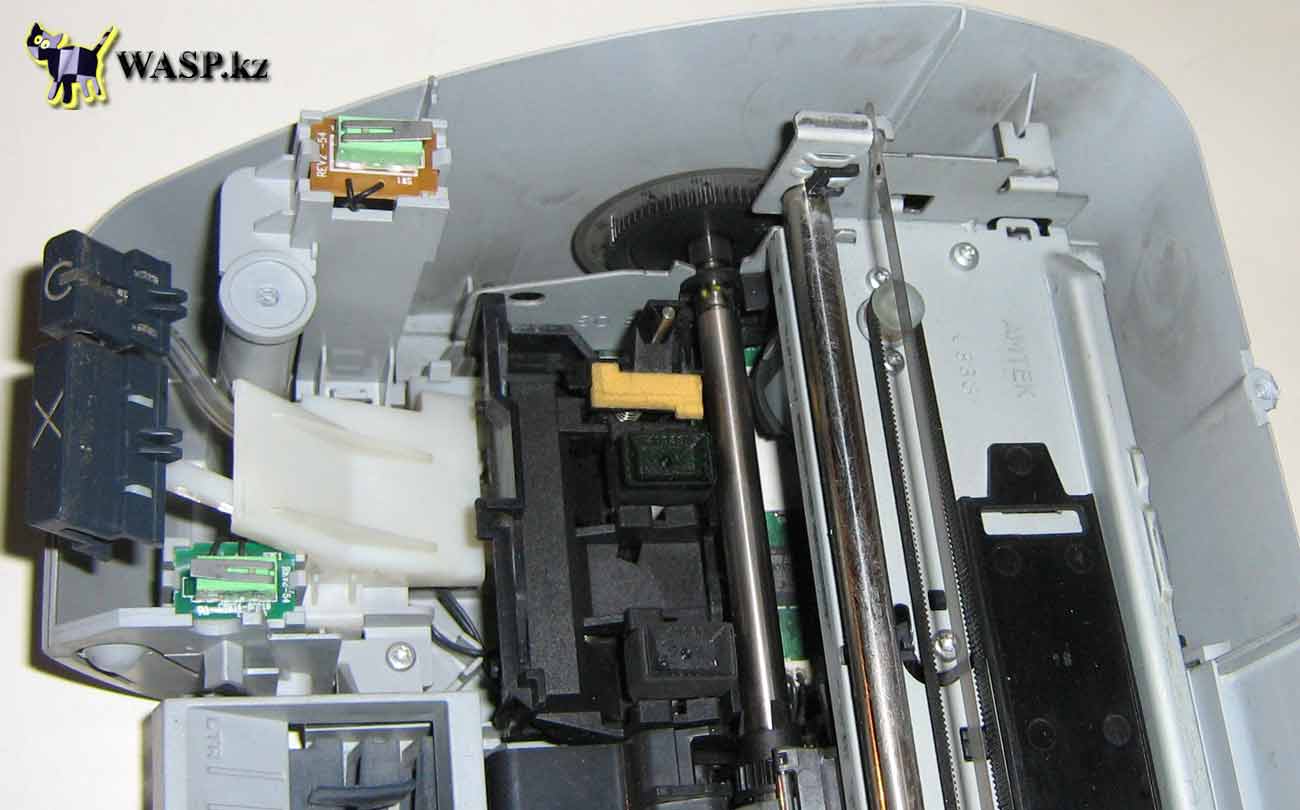

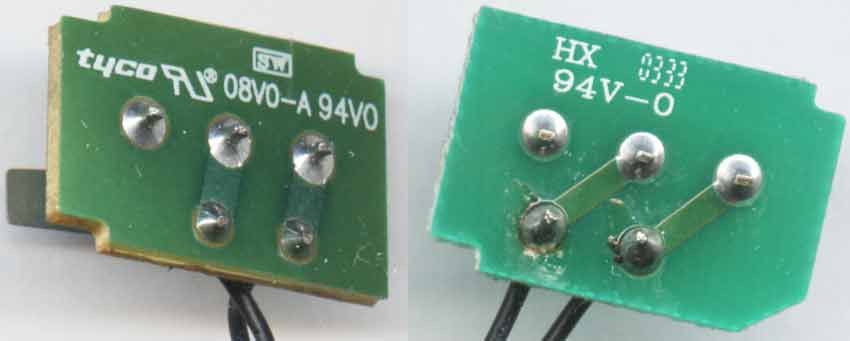

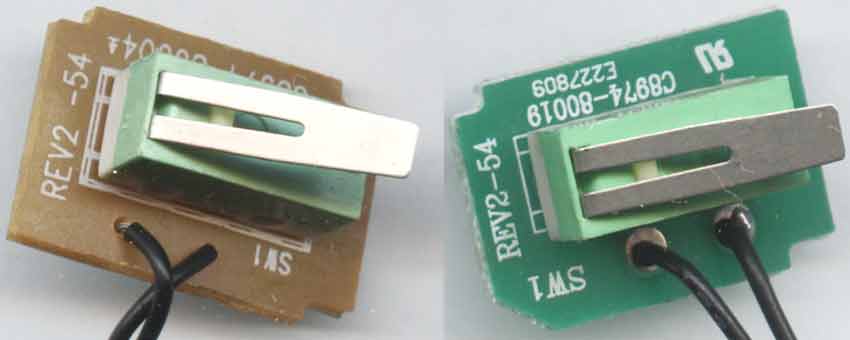

Два концевых выключателя распаяны на маленьких платах: DMLB 1A125VAC, маркировка платы - C8974-80004 REV2 -54 логотип Tyco.



C8941-00005 GM72 лента позиционера принтера

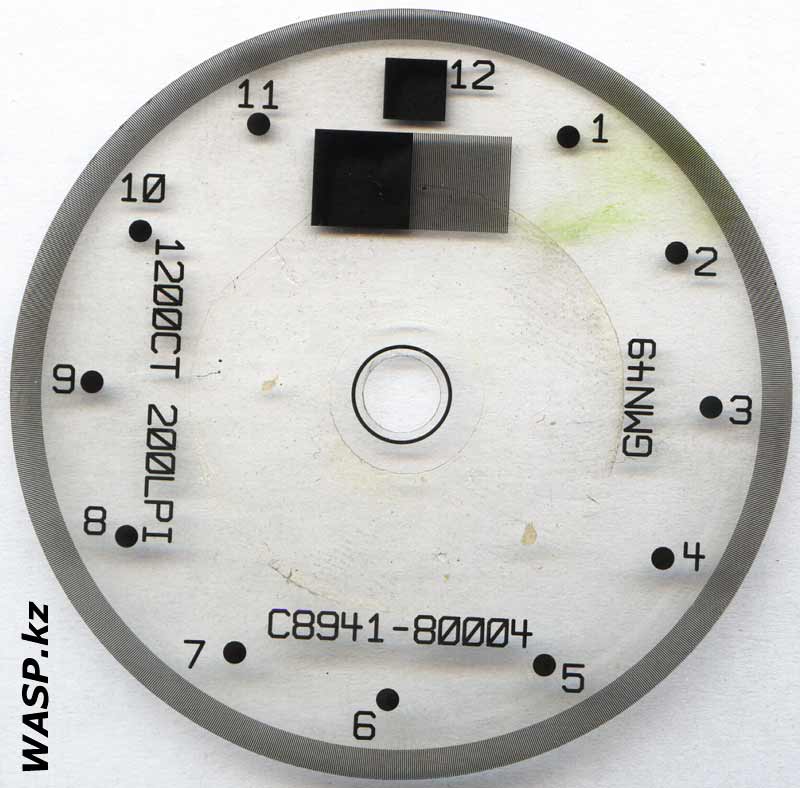

C8941-80004 GM49 1200CT 200LPI диск позиционера



HP DeskJet 3650 механика принтера

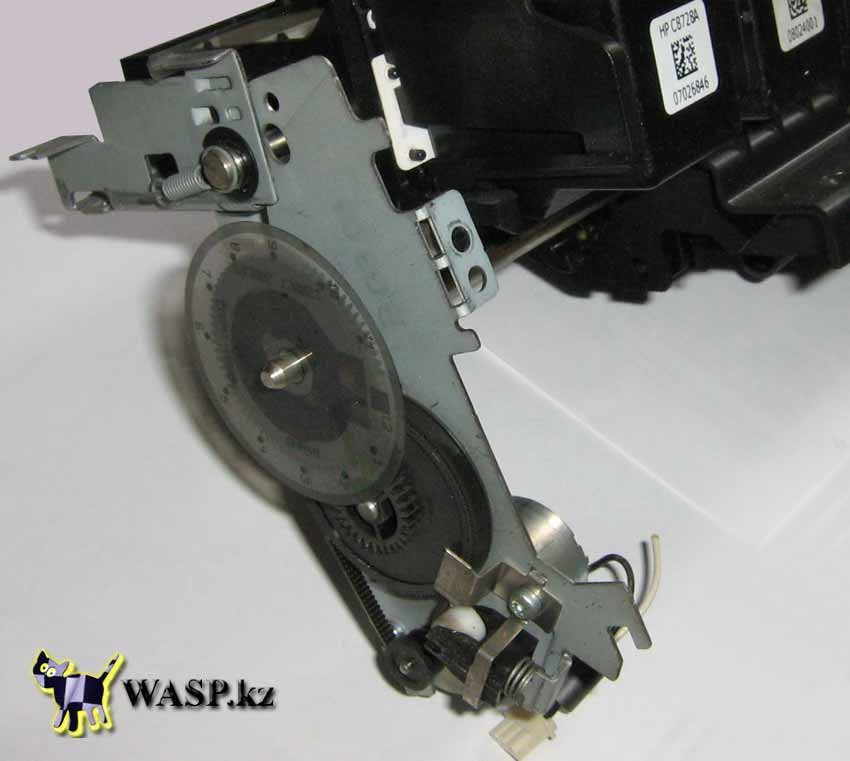

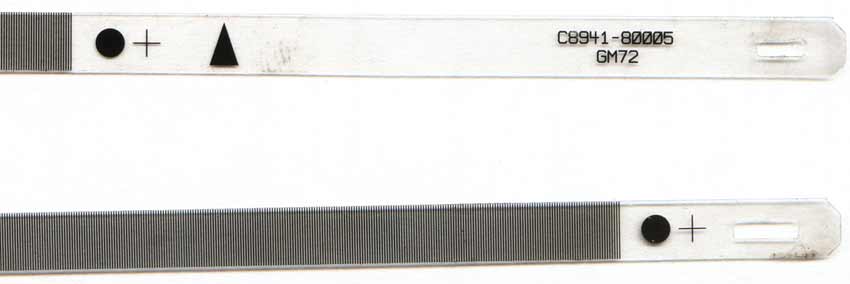

Лента позиционера промаркирована: C8941-00005 GM72. Диск позиционера имеет маркировку: C8941-80004 GM49 1200CT 200LPI. Однако этот диск не задействован в работе принтера... к нему не прилагается оптопара... и протяжку листа во время печати контролирует только шаговый электродвигатель...



HP DeskJet 3650 шаговый двигатель в принтере



Mitsumi P/N C8974-60010 M28N-2 R-147314



HP DeskJet 3650 механизм перемещения картриджей

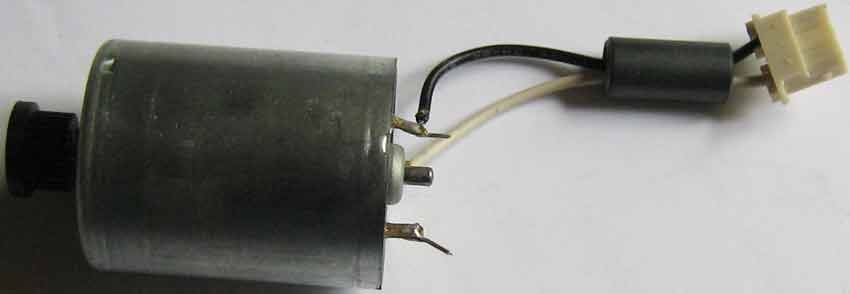

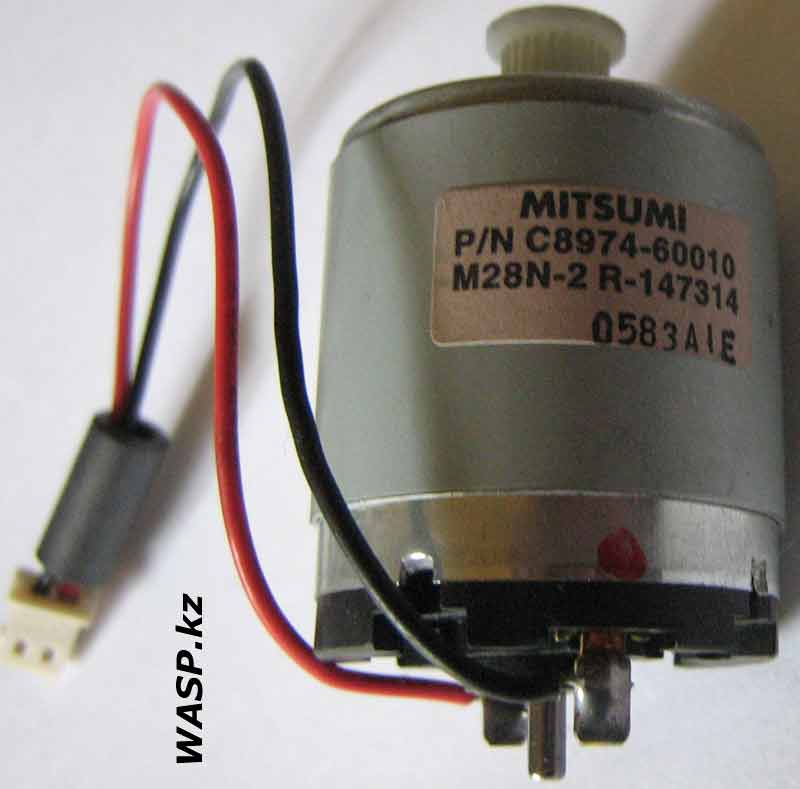

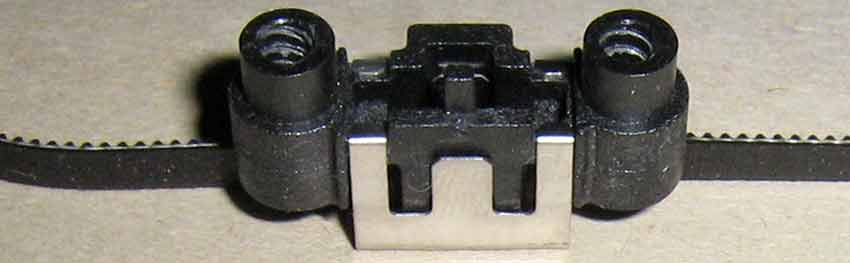

Маркировку на этом двигателе я так и не разобрал... А вот двигатель, который перемещает блок с картриджами имеет отличную этикетку, на ней сказано: Mitsumi P/N C8974-60010 M28N-2 R-147314. Этот двигатель протягивает зубчатый ремень, который жестко соединен с блоком картриджей, кареткой...



Напоследок краткие характеристики принтера HP DeskJet 3650:



Тип - термоструйная печать

Формат печати - A4

Печать - 4 или 6 цветная

Разрешение Ч/Б печати 1200 x 1200 dpi

Разрешение цветной печати 4800 x 1200 dpi

Максимальная скорость Ч/Б печати - 17 стр./мин.

Максимальная скорость цветной печати - 12 стр./мин.

Картридж черный - C8727A (hp 27, емкостью 10 мл) - ресурс 220 страниц при 5% заполнении

Картридж цветной - C8728AE (hp 28, емкостью 8 мл) - ресурс 190 страниц при 5% заполнении

Фотокартридж - C6658A (hp 58, емкостью 17 мл) - ресурс 125 фотографий 10 x 15 см

Печать на носители - бумага (обычная, для струйной печати, фото), конверты, пленки, наклейки, карточки, HP premium media, материал для перевода изображения на ткань

Максимальная нагрузка в месяц - 1000 страниц

Податчик бумаги - 100 листов

Выходной лоток - 50 листов

Интерфейс подключения - USB

Уровень шума, максимальный - 46 дБ

Размеры - 492 x 144 x 206 мм

Вес - 2,3 кг



Струйный принтер HP DeskJet 3650 являет собой простейшее устройство, рассчитанное на преимущественно домашнее применение. Является практически копией самый бюджетных моделей принтеров от НР, он все же имеет некоторый плюс - возможность использовать фотокартридж, что должно повысить качество фотопечати. Однако нетрудно подсчитать себестоимость такой печати - она чрезмерно высокая... Но используя стандартные картриджи - черный и трехцветный, прибегая к заправке картриджей совместимыми чернилами, его эксплуатация становится выгодной и гармонично сочетающей такое понятие, как - цена/качество.



Принтер надежный, долговечный, картриджи выдерживают несколько заправок - лично у меня они заправлялись более 10 раз... Да, после заправки вам придется терпеть навязчивые сигналы, что "Картридж пуст!", или просто обнулить его - описание здесь.



На этом заканчиваю.





Михаил Дмитриенко, Алма-Ата, 2015 г.
