0,5ГД-42М неизвестная динамическая головка, СССР

Неизвестная динамическая головка 0,5ГД-42М, СССР





Неизвестный динамик производства СССР, конца 80-х годов ХХ века. Был мною извлечен из вызывного устройства УВ.2.14, совмещающего в себе функцию абонентского громкоговорителя. Динамическая головка не имеет никакой маркировки и производитель неизвестен. Как теперь стало известно, этот динамик 0,5ГД-42М, который выпускался рядом предприятий Советского Союза...



Неизвестный советский динамик из УВ.2.14



динамическая головка СССР, из абонентского громкоговорителя

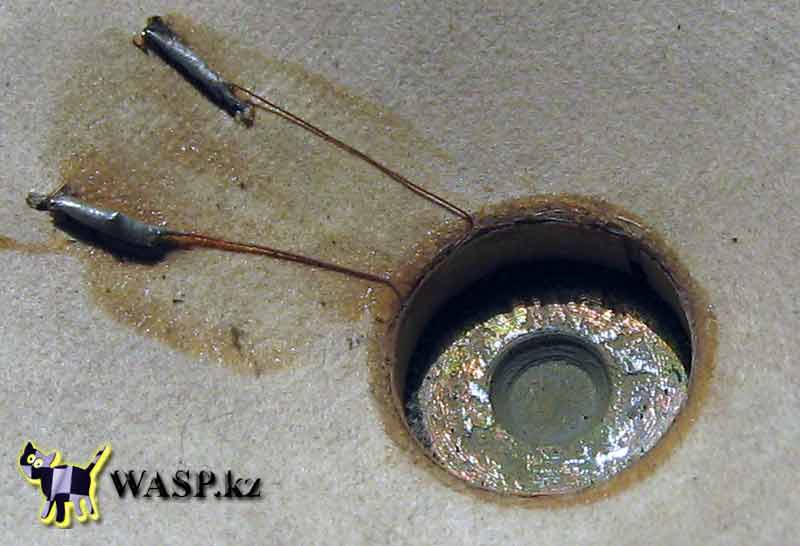

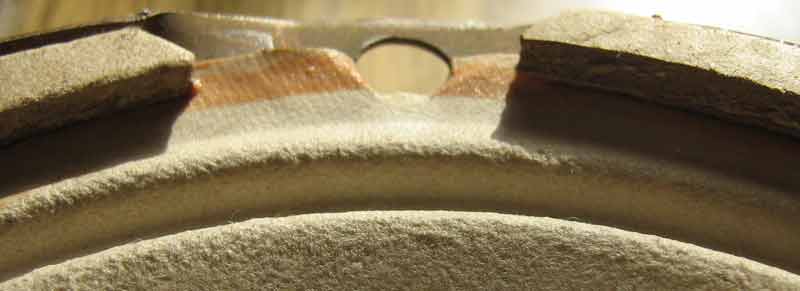

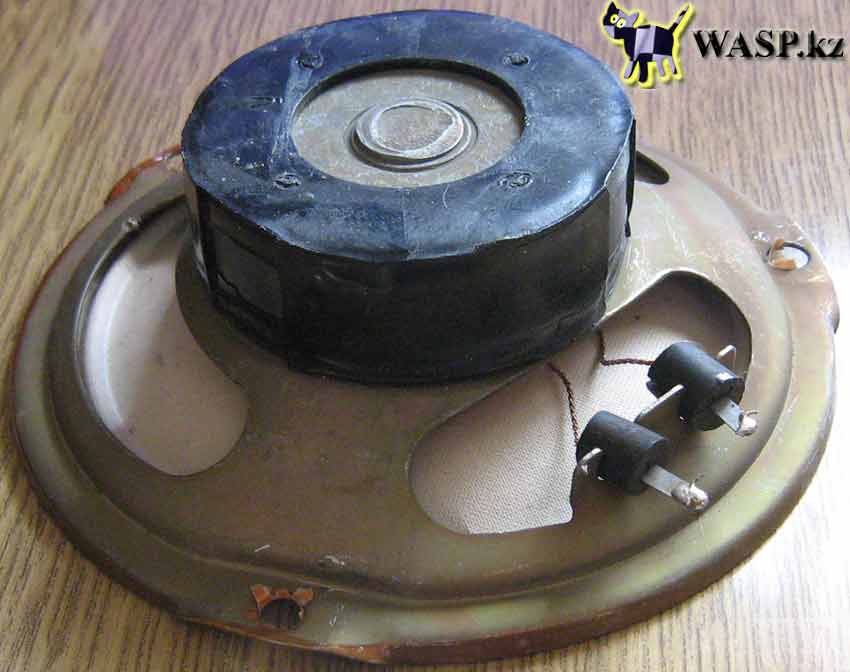

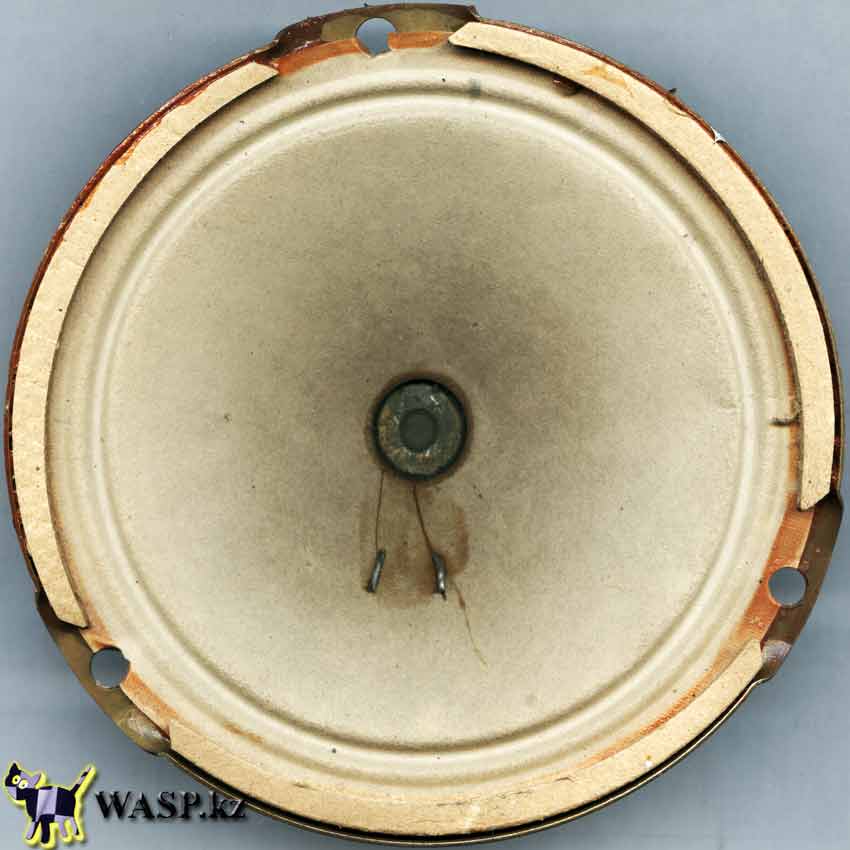

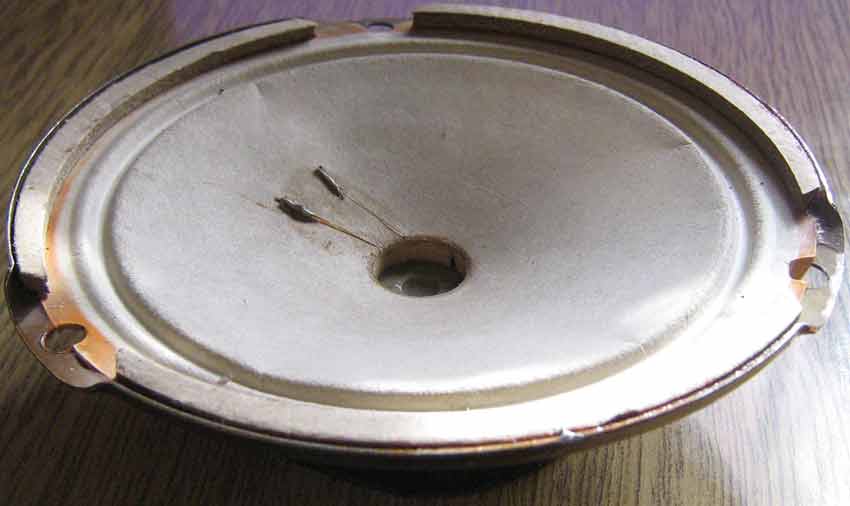

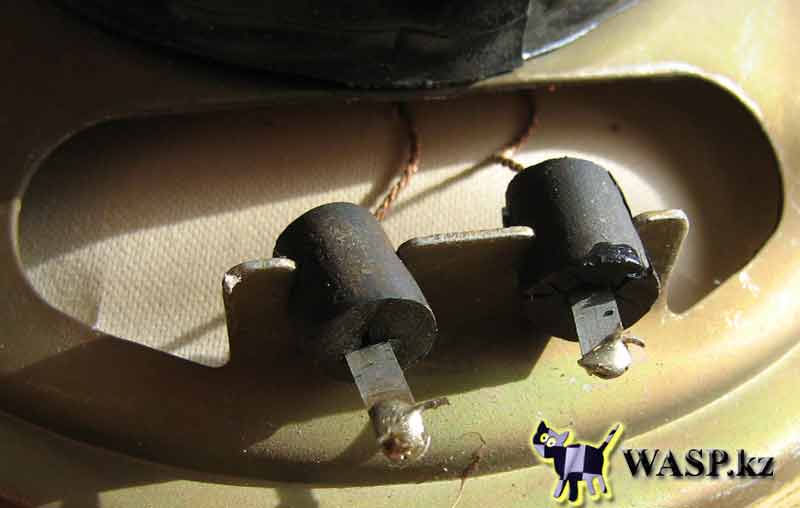

Это круглая динамическая головка, магнитная цепь которого защищена пластмассовой отливкой - сомнительное экранирование... Диаметр корзины по внешнему краю 126 мм. Корзина стальная, штампованная, с тремя продолговатыми вырезами на внутренней стороне. Толщина стали 0,7 мм. Диффузор светлого цвета, из бумажной массы. Диффузор с подвесом выполнены заодно, диаметр активной подвижной части диффузора 100 мм. Пылезащитного колпачка нет. По краю диффузор приклеен к корзине и поверх наклеены три вставки из плотного картона. Контакты под пайку, они заключены в резиновые муфточки, которые вставлены в специальные вырезы корзины. Маркировки полярности нет. Подводящие провода плетенные. Они проходят через два отверстия в диффузоре, с лицевой стороны которого припаяны к проводам звуковой катушки.



советский динамик неизвестный широкополосный



крепление советского динамика в корпус



вставки из резины на советском динамике



магнитная система в пластмассовом корпусе

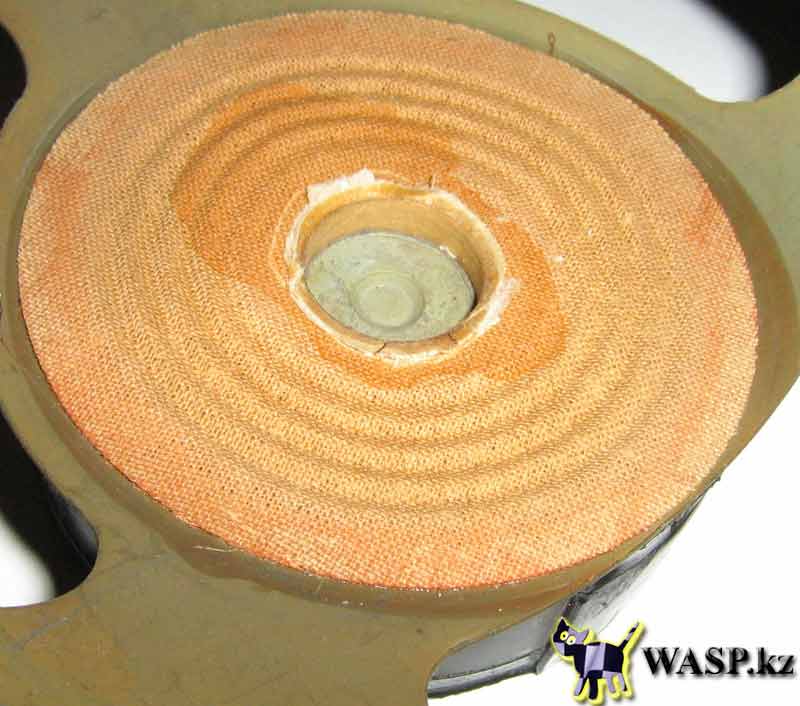

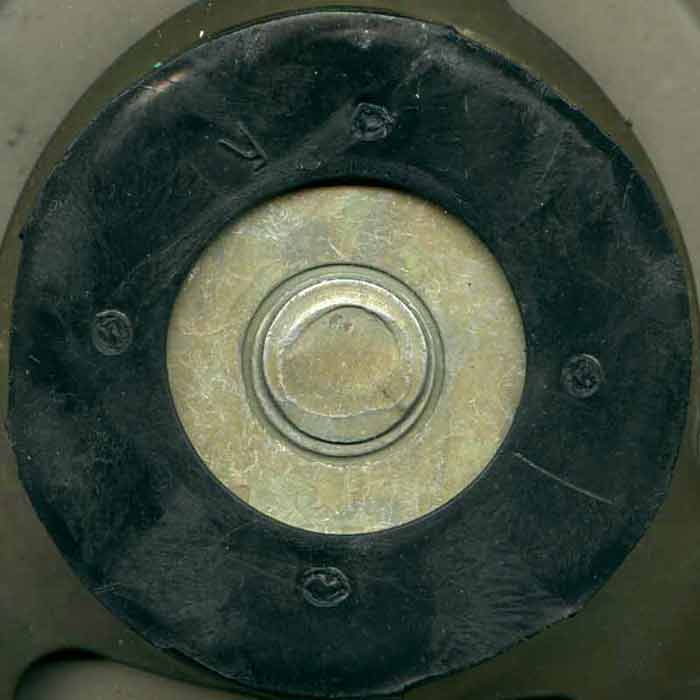

Центрирующая шайба стандартная, гофрированная, из ткани с пропиткой. Магнитна система заключена в отливку из пластмассы. На этой пластмассе и есть вся маркировка - единственная буква "У"...

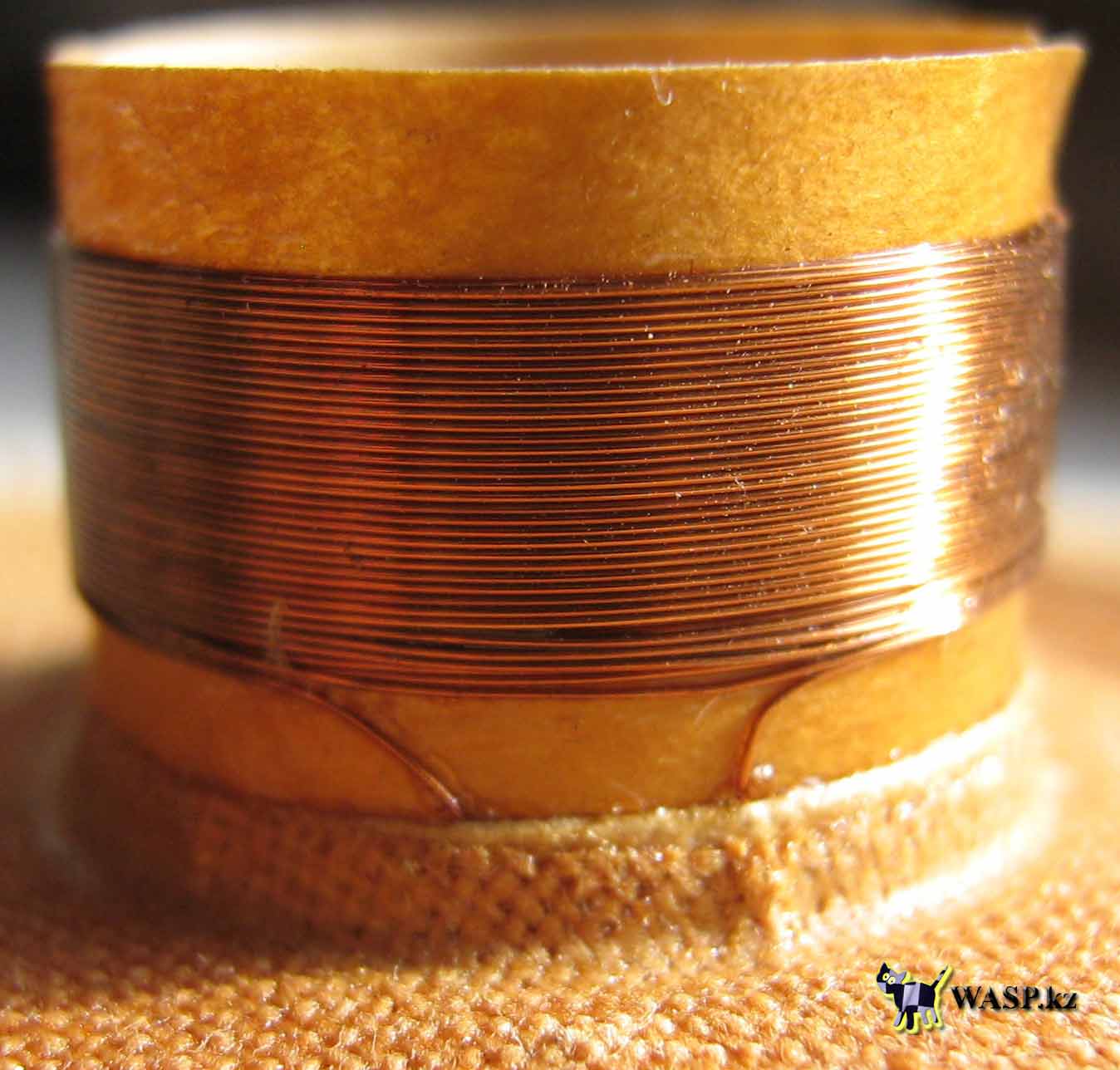

Далее я разберу этот динамик. Так как он мне более не нужен, то и разборка будет "варварской" - разрушительной. Вырезаем диффузор. Смотрим на центрирующую шайбу. Вырезаем ее и извлекаем вместе с ней звуковую катушку - на ней видно, что намотка двухслойная, если у кого есть желание - может сам посчитать количество витков на большой фотографии... я даже не стал измерять толщину провода на этой катушке - лень искать микрометр... Провод намотан хорошо, и пропитан клеем (видимо БФ-2), да так, что я еле отодрал этот провод от бумажного каркаса.



звуковая катушка советского динамика

+ Щелкните по рисунку, чтобы увеличить!



центрирующая шайба, динамик из радио СССР



устройство советского динамика из радио

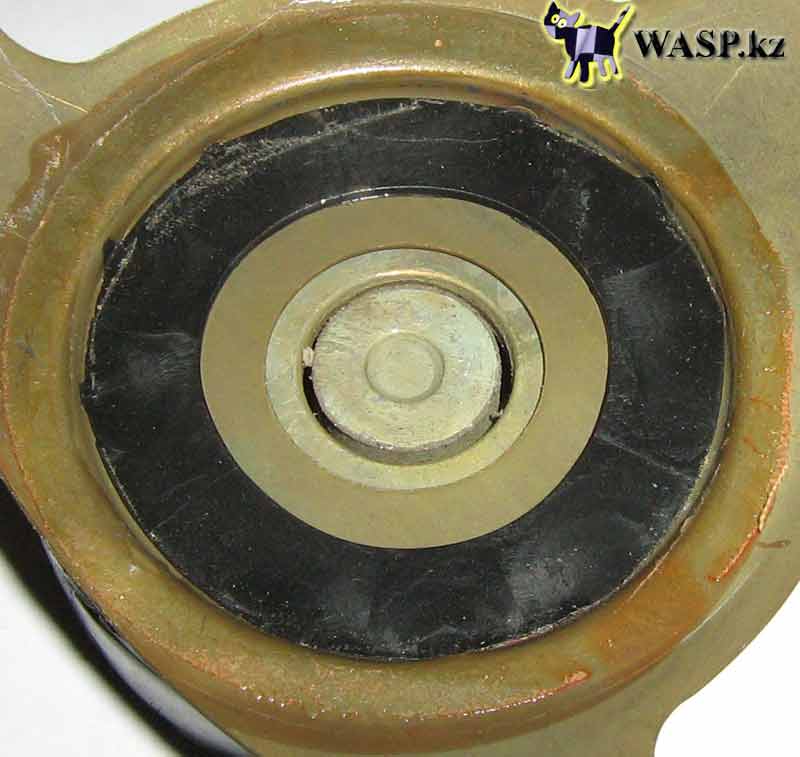

Магнит с фланцем крепятся к корзине все той же пластмассовой отливкой, на корзине для этого есть девять отверстий... Пластмасса мягкая (полиэтилен) и легко поддается моему варварству. Извлекаем из нее магнит со всеми его элементами... Магнит имеет внешний диаметр 60 мм, внутренний диаметр 25 мм, толщина магнита 9 мм. Верхний и нижний фланец из стали толщиной 3 мм. В верхний фланец впрессован керн диаметром ровно 15 мм и высотой 12 мм. Диаметр отверстия во втором фланце 16,7 мм. Так что сами вычисляйте размер воздушного зазора.



Звуковую катушку измерить чуть сложнее, по известным причинам... но внешний диаметр 16,3 мм, внутренний естественно чуть меньше... высота каркаса звуковой катушки 12,6 мм.



динамическая головка, СССР, производитель неизвестен



Подводя итог. Эта неведомая динамическая головка, скорее всего широкополосная, сделана не ахти как - ширпотреб! Видимо при ее изготовлении руководствовались соображением - лишь бы хоть какие-то звуки издавала. Она по качеству, да и предназначению очень похожа на динамик 1ГД-52А-8 описание читайте по ссылке. И с вероятностью 100% они обе изготовлены на одном предприятии. А так, как подобное я встречал только на изделиях ПО "Кзыл Ту", то и подозрение - их делали где-то у нас...



Все, описание закончено. Этот динамик - предмет истории, а я его отправляю в мусорное ведро, селяви...





Михаил Дмитриенко, Алма-Ата, 2014 г.
