Статьи » Материнские платы » ECS Elitegroup G31T-M7 V1.0 - LGA775
ECS Elitegroup G31T-M7 V1.0 - LGA775

Материнская плата ECS Elitegroup G31T-M7 V1.0 - LGA775




Вслед за матплатой MSI G31M3-L V2 мне попалась другая, на этом же чипсете, этого же разряда и ценового диапазона. Появилась возможность сравнения, но это позже, а пока…



ECS G31T-M7 V1.0 коробка LGA775 ECS G31T-M7 V1.0 упаковка



Материнская плата ECS Elitegroup G31T-M7 V1.0 продается у нас по цене от 46-49$, на январь 2009 года.



Упакована она в небольшую аккуратную коробку. В коробке находится: сама матплата в антистатическом пакете; один диск с драйверами и ПО; брошюра – подробное руководство пользователя (на англ. языке); большой цветной плакат – инструкция по установке и подключению матплаты; I/O панель; SATA кабель; IDE шлейф.

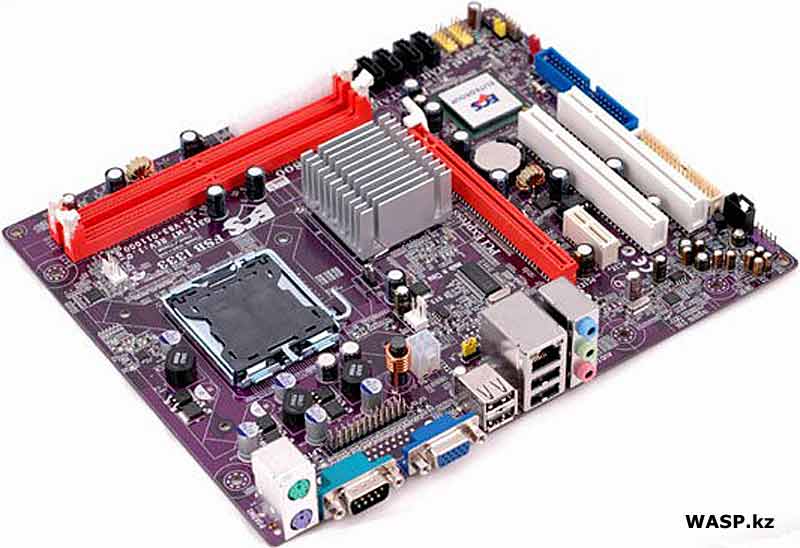

Материнская плата ECS G31T-M7 V1.0 - LGA775

Материнская плата ECS G31T-M7 V1.0 - LGA775

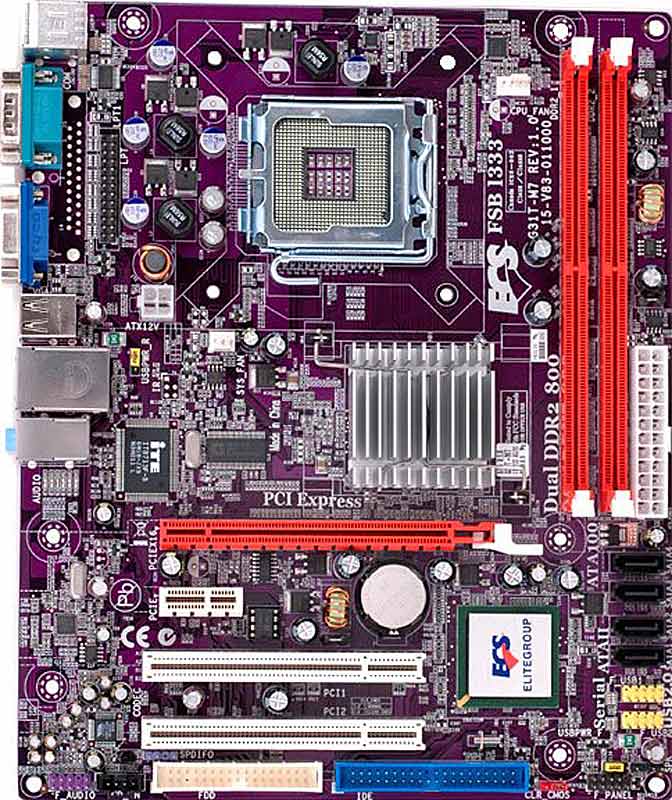

большое фото ECS Elitegroup G31T-M7

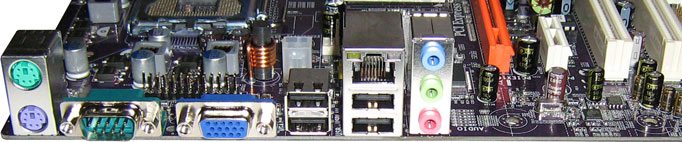

все разъемы матплаты ECS Elitegroup G31T-M7





Материнская плата ECS Elitegroup G31T-M7 V1.0





ECS Elitegroup G31T-M7 V1.0 мануал



наклейка ECS G31T-M7 на материнской плате





Печатная плата традиционно для ECS покрыта темно синим лаком, формат mATX – 244 на 200 мм. Помимо графического PCI Express X16 и двух «просто» PCI, есть еще и «короткий» разъем PCI Express X1.

Разъем LPT не распаян, но его можно подключить посредством отдельной планки – покупается отдельно, стоит чуть более 1$.



Охлаждение чипсета крайне упрощено: на чип южного моста приклеена (на терможвачку) тонкая алюминиевая пластина с логотипом производителя. На северный мост установлен небольшой радиатор из того же «крылатого» металла, под ним так же терможвачка…

Пластина на южном мосту во время работы разогревается до очень высоких температур и, к сожалению, на плате нет монтажных отверстий, чтобы установить туда более достойный радиатор, только клеить…

Радиатор северного моста греется меньше – он обдувается потоком воздуха от кулера CPU. Замена терможвачки на нормальную термопасту так же сказывается положительно.



ECS Elitegroup G31T-M7 V1.0 радиатор чипсета

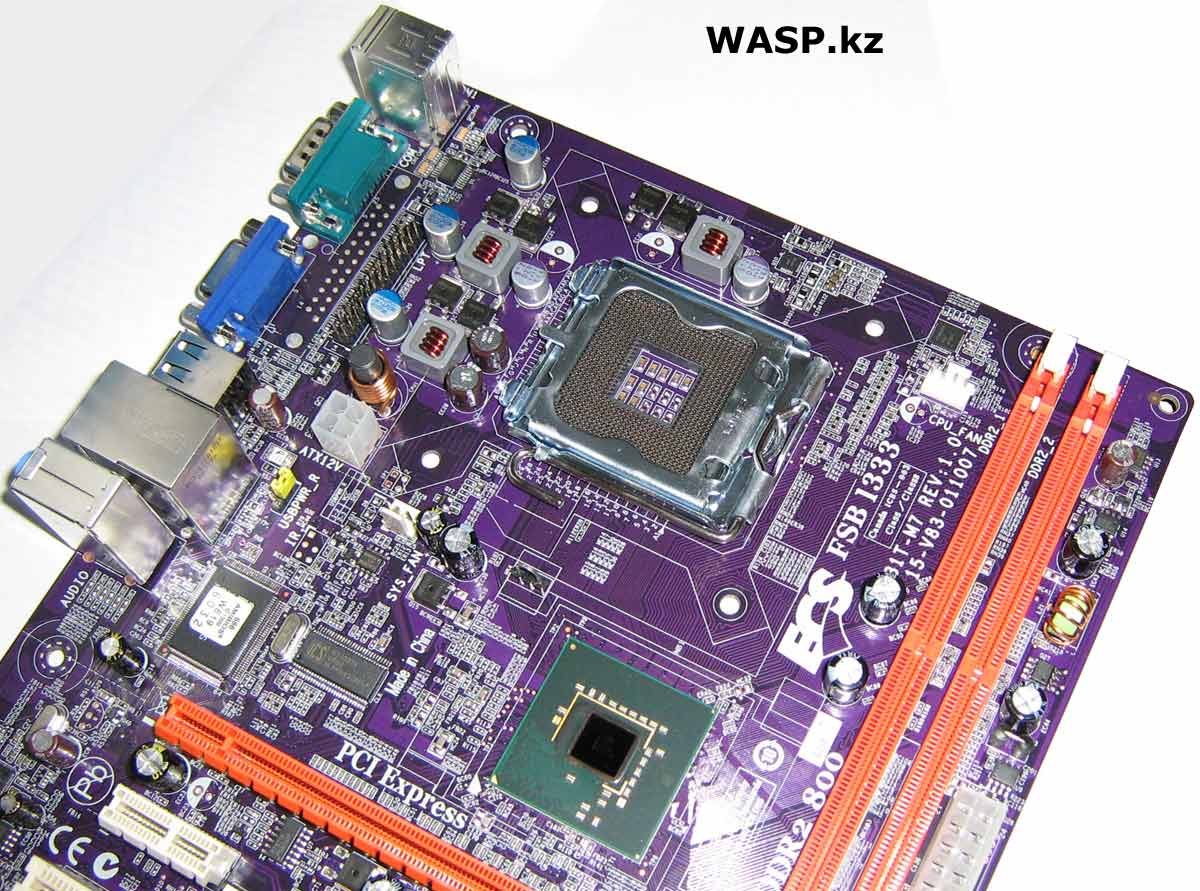

питание процессора ECS Elitegroup G31T-M7 V1.0

+ Щелкните по рисунку, чтобы увеличить!

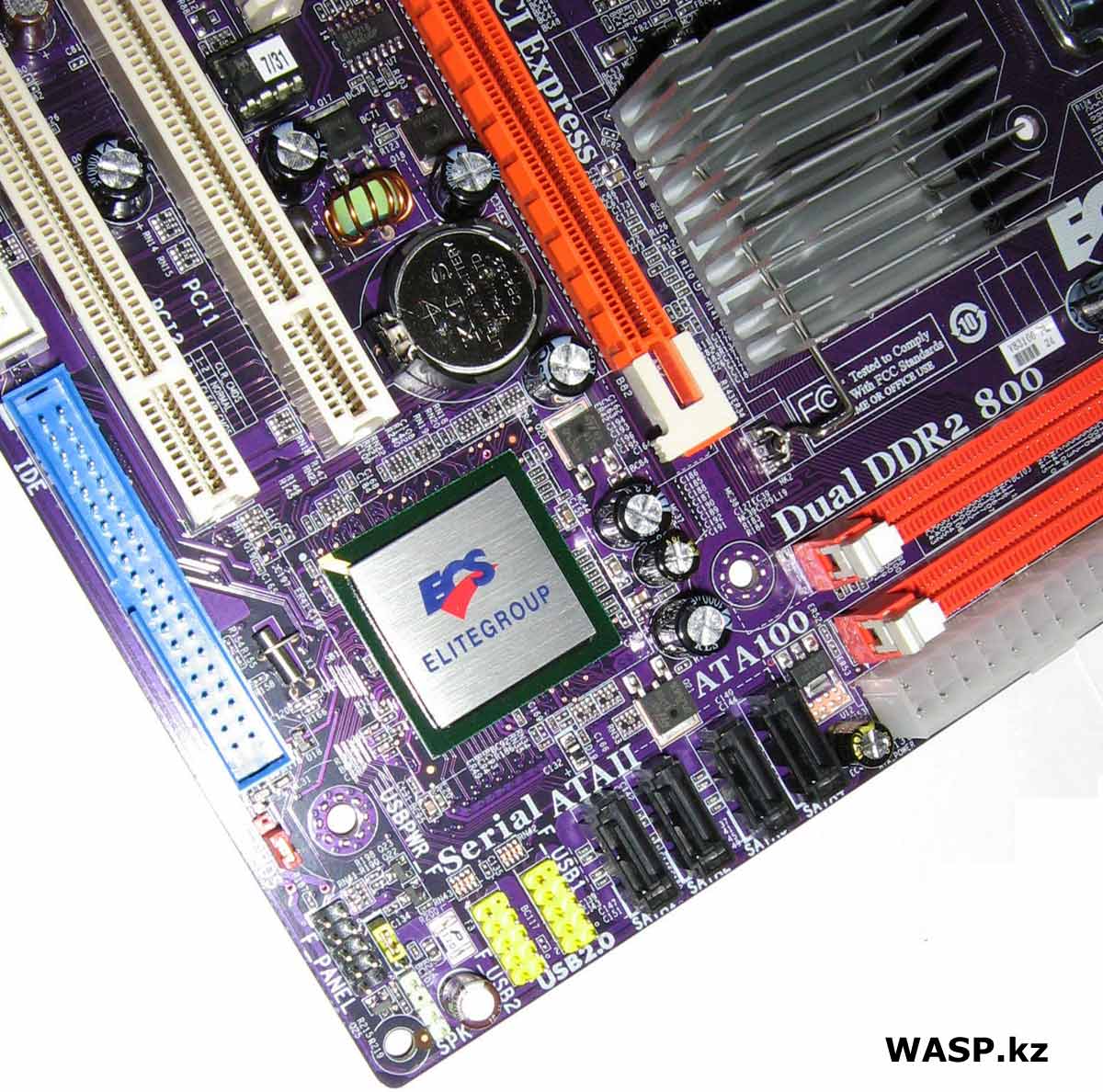

южный мост и разъемы ECS G31T-M7

+ Щелкните по рисунку, чтобы увеличить!



ECS Elitegroup G31T-M7 материнская плата

+ Щелкните по рисунку, чтобы увеличить!



Питание процессора простенькое, никакого дополнительного охлаждения там естественно нет. Но зато здесь используются твердотельные конденсаторы, большинство остальных – электролитические.

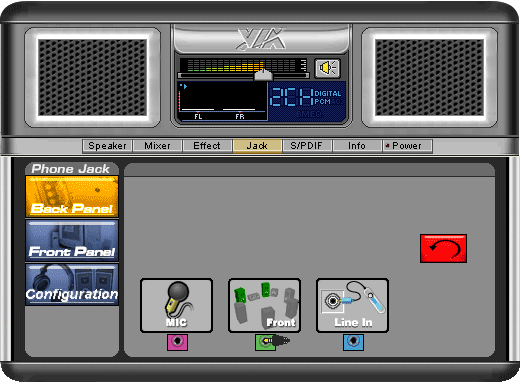

Звук реализован на основе чипа VIA VT1708B (6-канальный аудио кодек). Это конечно удешевляет себестоимость матплаты, но не добавляет ей плюсов. Хотя, вполне съедобно.



6 канальный аудиокодек VIA ECS Elitegroup G31T-M7 V1.0

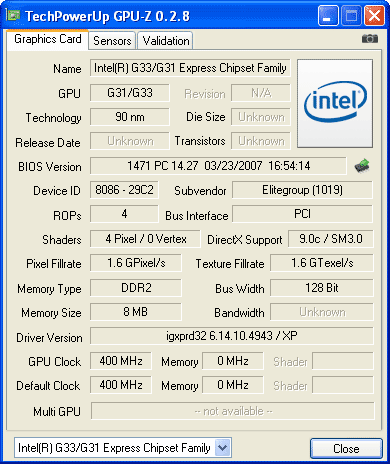

G31/G33 - GPU-Z данные на матплату



Сетевой контроллер Atheros AR8112 10/10 LAN, об его достоинствах или недостатках сказать не могу, не успел испытать. Кстати, драйвера на этот контроллер можно скачать здесь.



Традиционно интегрированное видео от Интел слабовато. В данном случае мы имеем интегрированный графический ускоритель Intel 3100 (GMA3100). В BIOS’e можно выставить три значения, которые определяют отбор под видеонужды объем памяти из основной. Это 128, 256 и максимальный объем – 384 Мб. Впрочем, разницы между 256 Мб и скажем максимумом не заметно…



Тестирование 3DMark’06 дало такие результаты, убогие. В игрушки особенно не поиграешь… Хотя «первый» S.T.A.L.K.E.R идет, на невысоких настройках, но идет и без видимых тормозов. Остальные игрушки не пробовал.



тестирование ECS G31T-M7 V1.0



Да, в тестировании использовался процессор Core 2 Duo E7400 2,8 GHz, объем оперативной памяти – два модуля по 1 Гб DDR-2 800 MHz.

Неизбежные недостатки такого форм-фактора присутствуют и на G31T-M7 V1.0, фатальными их не назовешь, просто неудобства.



Краткие характеристики ECS G31T-M7 V1.0



• Поддержка процессоров под LGA775, в т.ч. серий Intel Core 2 Quad, Core 2 Duo, Pentium Dual-core (E21xx series), Celeron 4xx, и др. 45 нм

• Шина FSB 1333/1066 МГц

• Чипсет Intel G31 + ICH7 (северный + южный мост)

• 1 разъем PCI Express x16

• 1 разъем PCI Express x1

• 2 разъема PCI

• AMI BIOS с 4Мб SPI Flash ROM, поддержка Plug и Play 1.0A, APM 1.2, Multi Boot, DMI, ACPIверсии 1.0



В работе ECS G31T-M7 V1.0 показывает хорошие стабильные результаты. Материнка естественно не оверклокерская, потому в БИОСе разгонных настроек раз-два и обчелся…

На офсайте производителя можно скачать свежие версии прошивки БИОСа, а также драйвера…



Основные чипы и микросхемы платы:



Сетевой контроллер Atheros AR8112 - AL1E Чип AMIBIOS WE19 6032 Микросхема ICS 8370259 0833 9LPRS437AFLF

Сетевой контроллер Atheros AR8112 - AL1E

Чип AMIBIOS WE19 6032

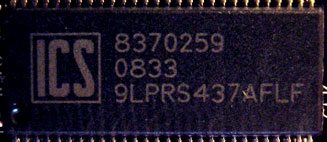

Микросхема ICS 8370259 0833 9LPRS437AFLF



Чип аудиокодека VIA VT1708B Чип памяти S24CSO EPROM MX 7/31 неизвестная микросхема

Чип аудиокодека VIA VT1708B

Чип памяти S24CSO EPROM



Заключительный вывод можно вынести идентичный такой же материнки от MSI.



В силу стоимости ей можно простить многое, т.к. за небольшие деньги она дает многое.



Можно ли ECS G31T-M7 V1.0 помимо чисто бюджетного (офисного) применения использовать как платформу для мощного, например, игрового ПК? Однозначно можно! Исключая естественно оверклокерские происки…



Конечно, при создании мощного ПК, интегрированным об интегрированном видео надо забыть и приобрести соответствующую дискретную видеокарту. Слотов под ОЗУ всего два, потому сразу надо обзавестись памятью с запасом.



Еще скажу об одной материнской плате этого производителя - ECS Elitegroup G31T-M Rev:1.0, которая по сути является полной копией... с мизерными отличиями...



Теперь, как и обещалось, можно провести сравнение между ECS G31T-M7 V1.0 и MSI G31M3-L V2



Обзор материнской платы MSI G31M3-L V2

Сравнение материнских плат ECS G31T-M7 V1.0 и MSI G31M3-L V2





Обсудить материнские платы на форуме - здесь!



Михаил Дмитриенко, Алма-Ата, 2009
