R-Driver III - переходник IDE и SATA на USB

R-Driver III - переходник IDE и SATA на USB



Нынешние компьютерные времена безжалостно выбрасывают за борт старые и отжившие технологии... Хотя понятие "старое и отжившее" и является спорным, но правила игры диктуют гианты-производители и монополисты. В то время как SSD накопители шаг за шагом отвоевывают себе корону, старенькие "винты" с IDE интерфейсом продолжают тихо и незаметно трудится... Но в новых материнских платах им уже нет места, и неважно, что у вас IDE HDD большого объема, что на нем важная информация, что он еще долгое время может успешно работать - на помойку его! Но есть и выход. Сегодня мы рассмотрим одно такое устройство - переходник или адаптер для IDE-устройств на USB.



Небольшая картонная коробка в голубых тонах, на ней написано R-Driver III, USB2.0 To SATA IDE Cable. Перечень поддерживаемых типов приводов и накопителей. Фото устройства.



R-Driver III переходник IDE и SATA на USB



R-Driver III характеристики IDE SATA на USB



На обратной стороне коробки читаем:



Support SATA spread-spectrum transmitter

USB2.0 Interface, 480Mbps high speed data transfer rate. 52x CD-ROM supported

Hard-disk, CD-ROM, DVD-ROM, CD-RW, Combo device, DVD-RW supported

Plug and Play

AC power can be used with input voltage AC 90V-264V

Support Windows 98SE, Windows 2000, Windows ME, Windows XP, Mac OS

Under Windows 2000/ME/XP, no driver needed, Windows 7



Что вкратце означает: поддержка передачи данных на SATA-устройствах с функцией spread-spectrum; скорость передачи данных по USB2.0 до 480 Мбит/с и поддержка оптических приводов 52х; поддержка названных устройств; соответствие устройства технологии Plug and Play; возможность использовать широкий спектр входных напряжений переменного тока, от 64 до 264 вольт; поддержка указанных ОС и указание, что драйвера под них не нужны.



Ниже этого фотографии методов подключения, значки якобы сертификаций и указание, что "Сделано в Китае".



Открываем коробку и смотрим комплектацию: само устройство, блок питания к нему, шнур для сети переменного тока для блока питания, кабель SATA и переходник питания на SATA.



переходник R-Driver III для IDE и SATA на USB



R-Driver III блок питания для HDD

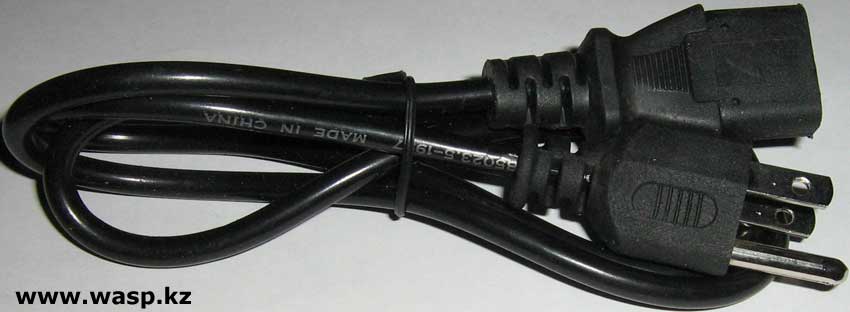

кабель с китайской вилкой переходник

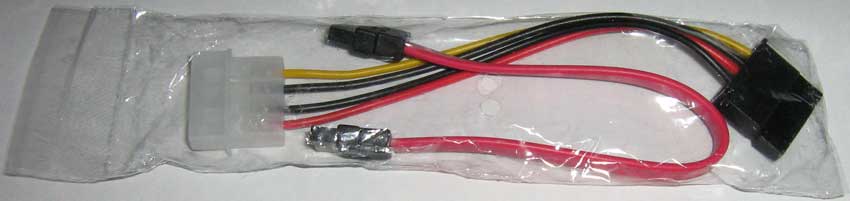

кабеля и переходники в комплекте

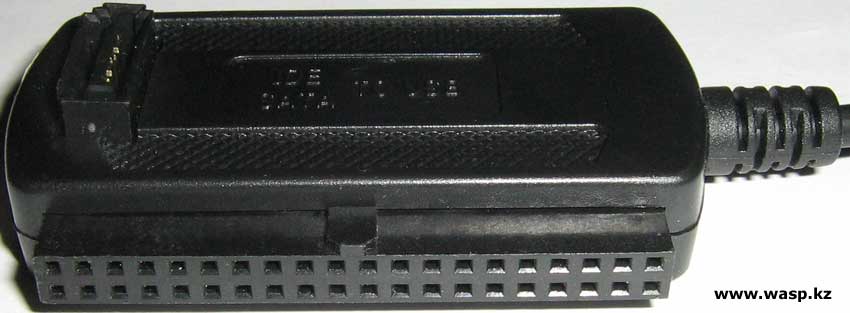

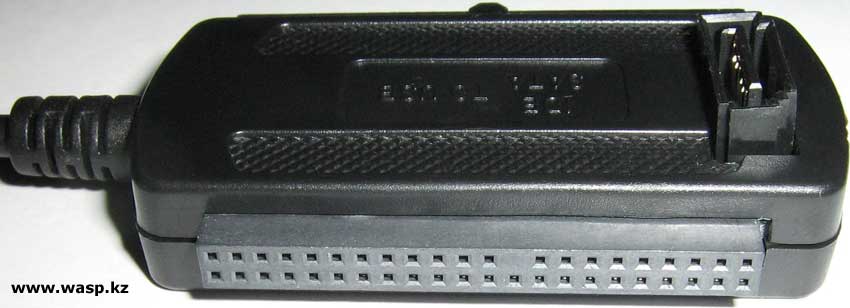

Само устройство: пластмассовая коробочка, на ней три разъема. Один - стандартный IDE, второй IDE применяемый в ноутбуках, третий разъем SATA. От устройства идет небольшой длины кабель с USB разъемом. На корпусе устройства стикер, который должен предотвратить несанкционированное вскрытие, на нем китайские иероглифы и буквы HYKJ.



R-Driver III адаптер на IDE через USB



как подключить IDE и SATA в порт USB



Вскрываем корпус устройства. Внутри печатная плата, к которой припаяны все разъемы и провода кабеля USB (они еще залиты силиконовым клеем).

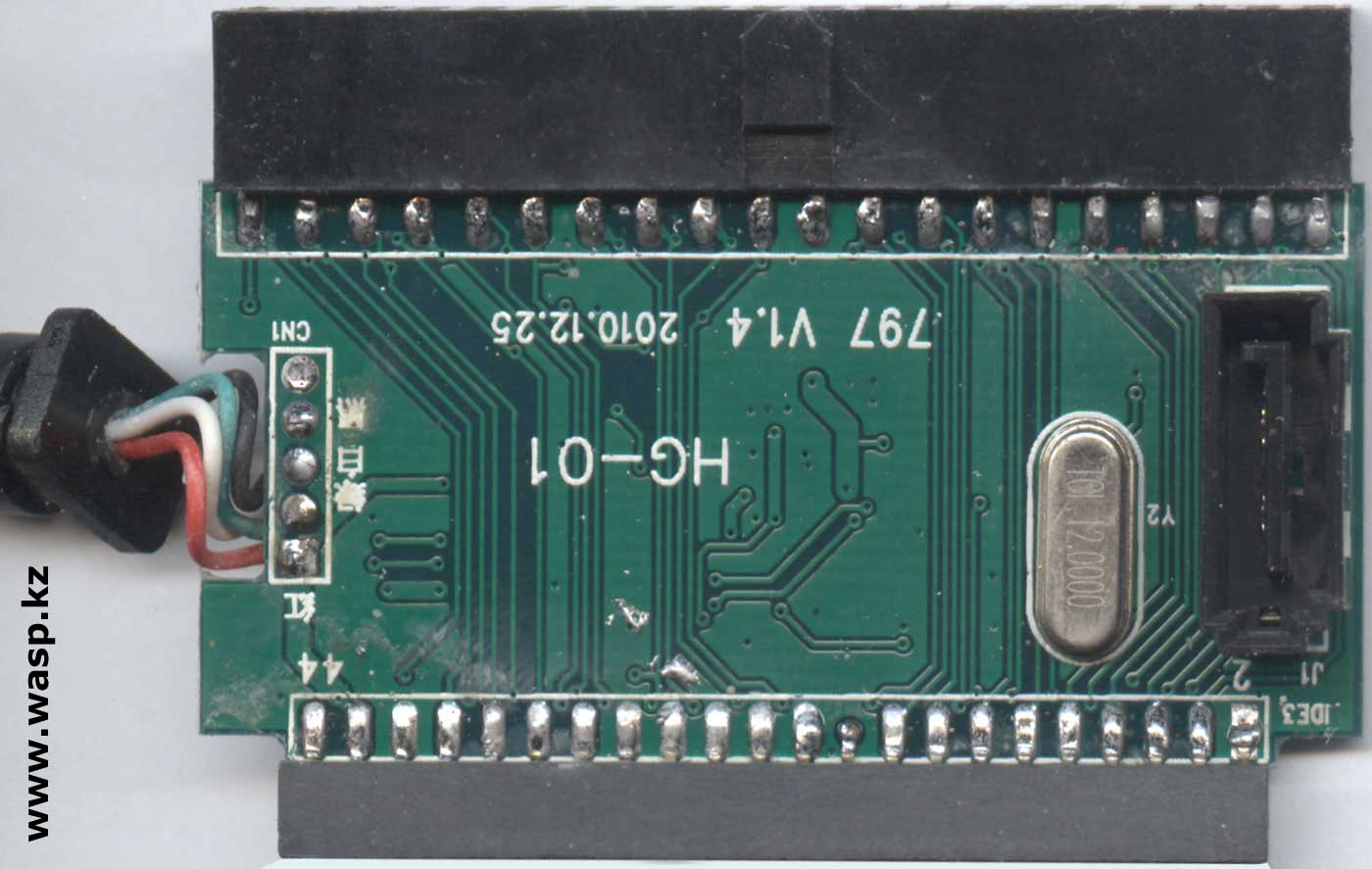

На одной стороне разъем SATA, рядом с ним кварц YCI 12.0000 (на 12 МГц) и маркировка на плате: HG-01 797 V1.4 2010.12.25

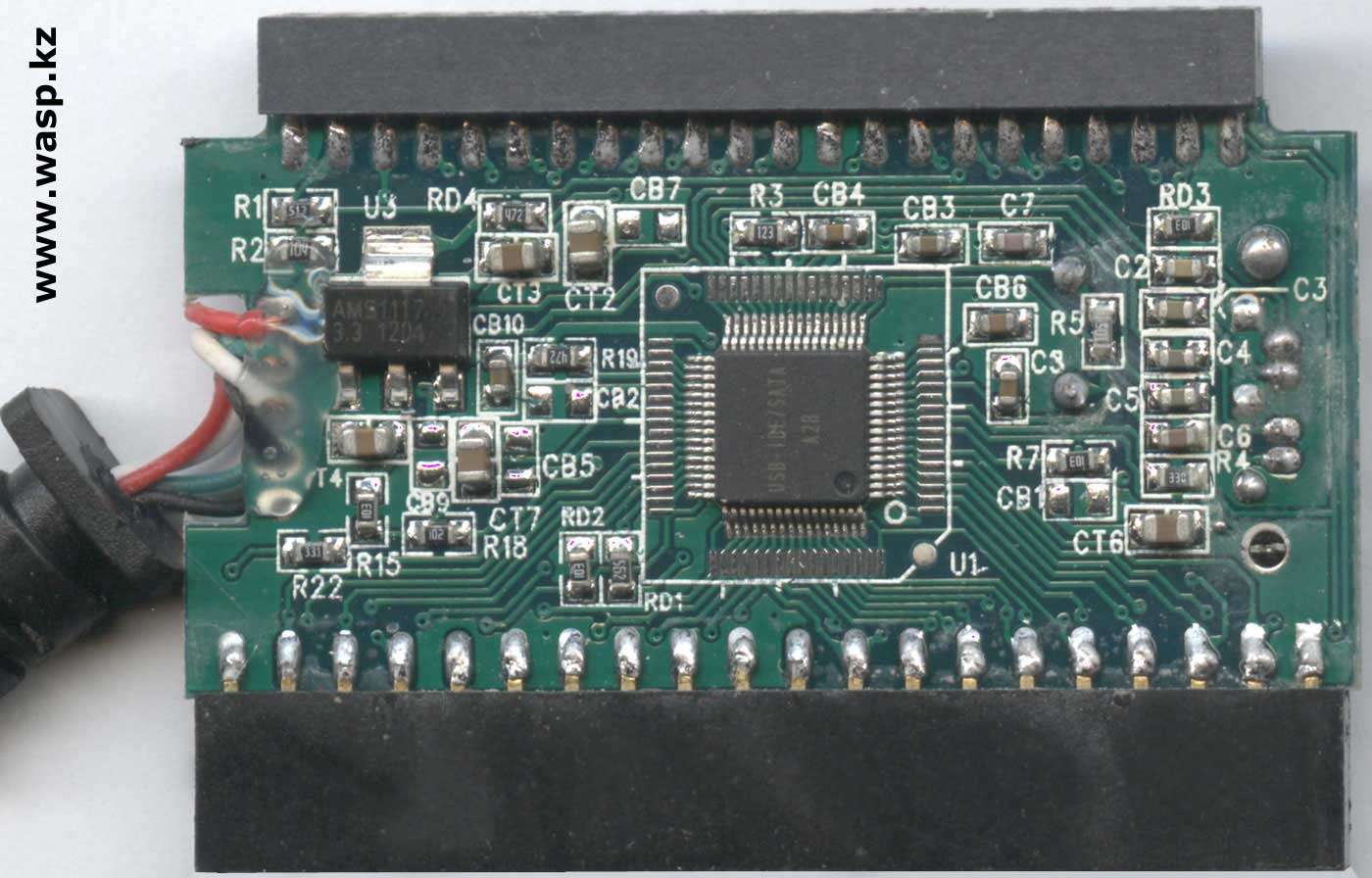

На другой стороне платы микросхема с маркировкой USB-IDE/SATA A2B, иных маркировок на чипе нет, но это микросхема JM20337. Далее стабилизатор питания, или КРЕН - AMS1117. Десятка три-четыре SMD конденсаторов и резисторов...



R-Driver III схема адаптера на JM20337

+ Щелкните по рисунку, чтобы увеличить!



схема адаптера R-Driver III HG-01 797 V1.4

+ Щелкните по рисунку, чтобы увеличить!

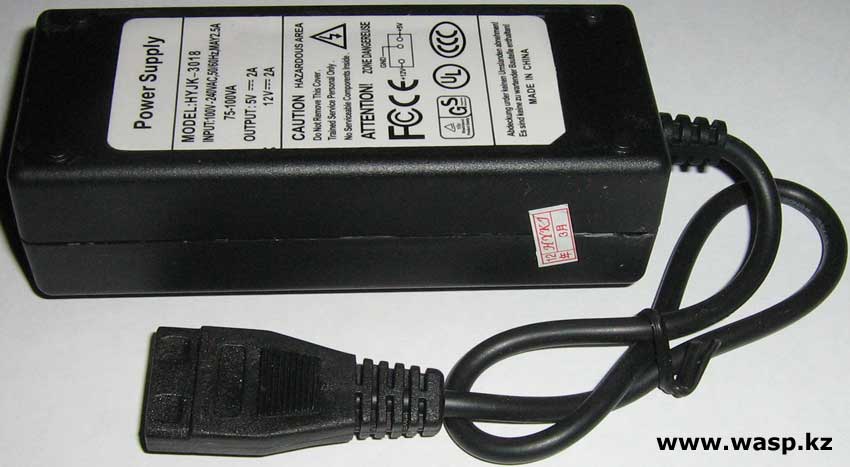

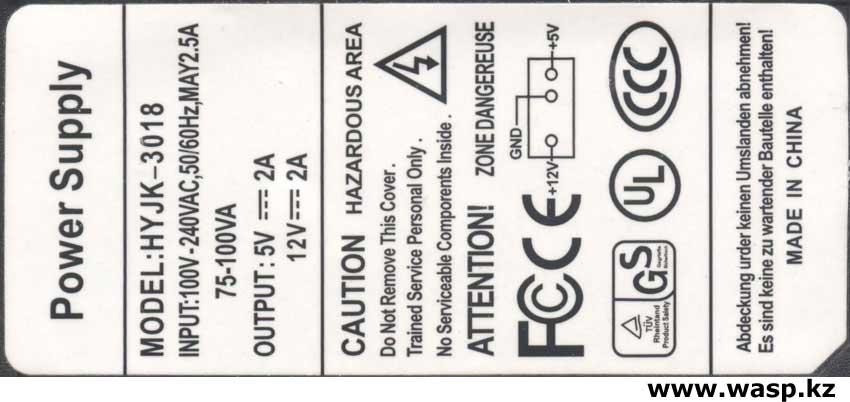

Теперь посмотрим на блок питания. Это обычное китайское изделие, с одной стороны стандартный разъем для подключения к сети переменного тока, с другой выходной разъем на четыре контакта типа "молекс". На этикетке написано: Power Supply, модель HYJK-3018, входные напряжения: 100V-240VAC, 50/60Hz, MAY2.5A 75-100VA. Выходные напряжения: 5V 2A и 12V 2A постоянного тока. На этикетке указана распайка - в обычном молексе, на БП в компьютере, по центру идут два черных провода - земля. Здесь только один - сэкономили китайцы. Присутствуют знаки сертификаций, но... верить им особенно не стоит.

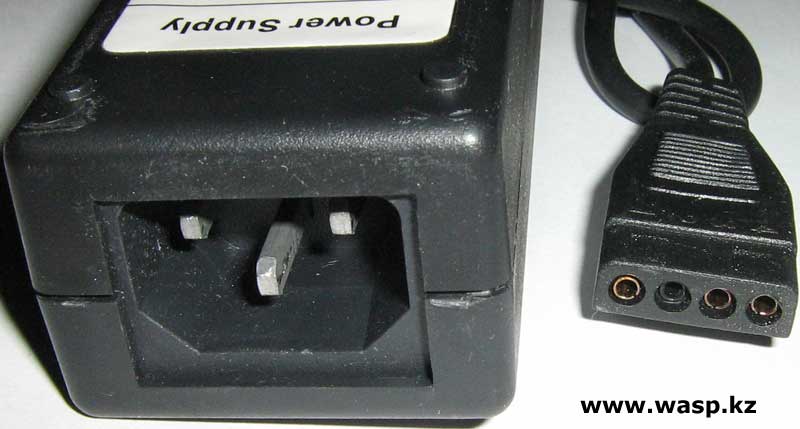

Блок питания для R-Driver III переходник IDE и SATA to USB



HYJK-3018 блок питания для жесткого диска



Корпус блока питания склеен, но мы все равно его вскрываем (потом заклеим). Внутри самый банальный дешевый импульсный блок питания... На входе сети переменного тока стоит предохранитель стеклянный, затем четыре слабеньких диода, которые образуют диодный мост и обуглятся через краткий промежуток времени при интенсивной эксплуатации... Электролитический конденсатор от некоей ZSF - 22 мкФ на 400 вольт. Прикрученный к кусочку алюминия, типа радиатору транзистор (плохая маркировка не позволила его опознать), два транзистора S9014 и S9015. Маленький трансформатор... На выходе пара электролитов, есть зеленый светодиод индикации...



схема блока питания HYJK-3018

+ Щелкните по рисунку, чтобы увеличить!



R-Driver III как отремонтировать

+ Щелкните по рисунку, чтобы увеличить!

HYJK-3018 ремонт блока питания для R-Driver III

+ Щелкните по рисунку, чтобы увеличить!

не работает R-Driver III конвертер IDE драйвер

+ Щелкните по рисунку, чтобы увеличить!



Теперь о работе этого устройства R-Driver III переходник IDE и SATA на USB. Подключаем к нему IDE жесткий диск, подключаем питание и слышим, как в нем запускается шпиндельный двигатель. Подключаем USB разъем к компьютеру. Устройство найдено, Windows драйвера установила свои. Появляется новый накопитель - как флешка... Можно работать: читать с диска, записывать на него, форматировать. То же самое и с оптическими накопителями. Здесь устройство определяется как внешний оптический привод и работа ничем не отличается от обычного. Только - скорость работы... она ограничена пропускной способностью USB2.0 и это медленно.



Отключить диск или привод можно тем же "безопасным извлечением устройства", как и любую флешку. Только двигатель в HDD будет по-прежнему работать... и чтобы его отключить, надо выдергивать разъем питания и тогда мы слышим не очень приятный звук клацанья жестко паркующихся головок... Впрочем, если вы подключите питание от БП компьютера, то при отключении ПК все равно будет тот же самый звук...



В общем, устройство работает, оно необходимо в некоторых случаях. При покупке все же оговаривайте возможность замены, так как весьма часто попадается брак. Да, и стоит этот переходник или адаптер примерно 1500-2000 тг.



Я чуть раньше описал сходное устройство - Deluxe DLC-SI PCI-контроллер на IDE, SATA, RAID, читайте по ссылке.





Михаил Дмитриенко, Алма-Ата, 2014 г.
