ATX-300W P4 - блок питания "Нонейм" на 300 ватт

ATX-300W P4 - блок питания "Нонейм" на 300 ватт





Нонейм - или безымянный, блок питания не имеющий имени и неизвестного производителя - именно таковым и является наш сегодняшний гость ATX-300W P4. Чуть ранее мы рассматривали уже блок питания Orion WIN-350PE, этот же - полная его копия, только удешевленный: использованы многие дешевые элементы, множество мест разведено и не распаяно...

Внешне ATX-300W P4 ничем не примечателен, стандартных для форм-фактора ATX размеров, легкий - очень легкий! Один 80 мм вентилятор, два разъема - вход сети 220 вольт и выход на питание монитора - через шнур со специальным разъемом. На другой стороне ряды вентиляционных отверстий. Провода скрученные в жгуты с разъемами:

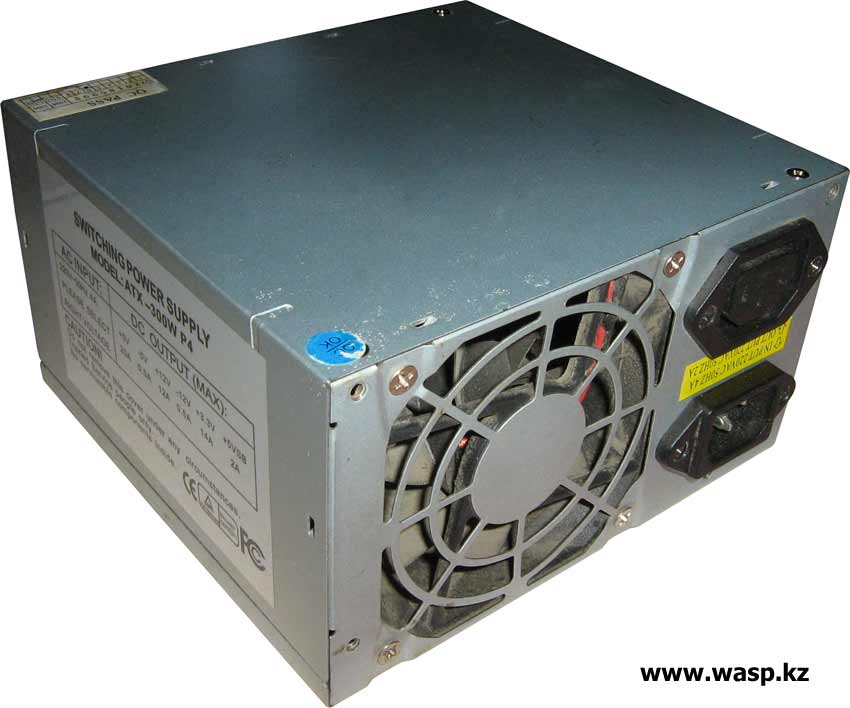

ATX-300W P4 блок питания неизвестного производителя



Нонейм блок питания ATX-300W P4

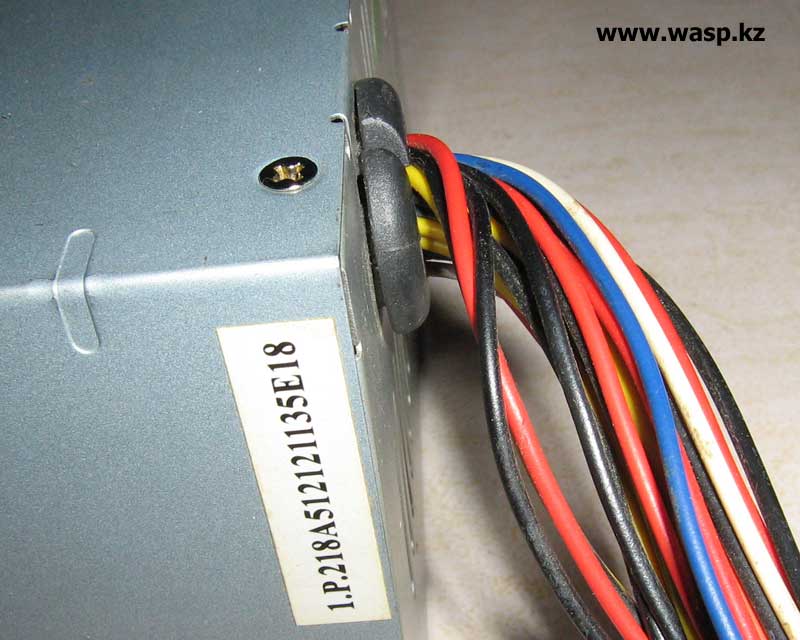

блок питания ATX-300W P4 код 1.P.218A512121135E18

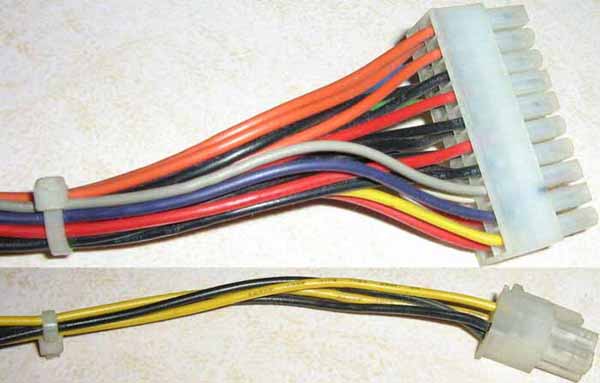

стандартные разъемы стандартного китайского блока питания

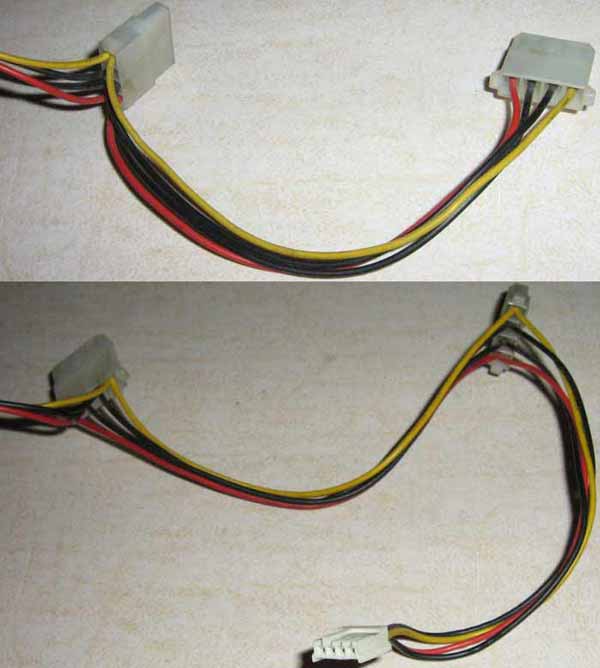

китайские разъемы для блока питания переходники



1 - жгут с 20-контактным основным разъемом питания материнской платы компьютера, длина 270 мм, толщина проводов менее 1 мм.

2 - жгут с 4-контактным разъемом дополнительного питания, длина - 300 мм, толщина проводов 0,8 мм.

3 - жгут с двумя 4-контактными разъемами "Molex", длина 320 мм, толщина проводов 0,8 мм.

4 - жгут с двумя 4-контактными разъемами "Molex" и одним крайним FDD, длина 400 мм, толщина 0,8 мм.



В корпус блока питания вставлена специальная пластмассовая штука, которая предохраняет провода от перетирания - обычная штука такая. Провода изредка стянуты парой-другой пластиковых стяжек - тоже экономят (приходится самому это делать)...

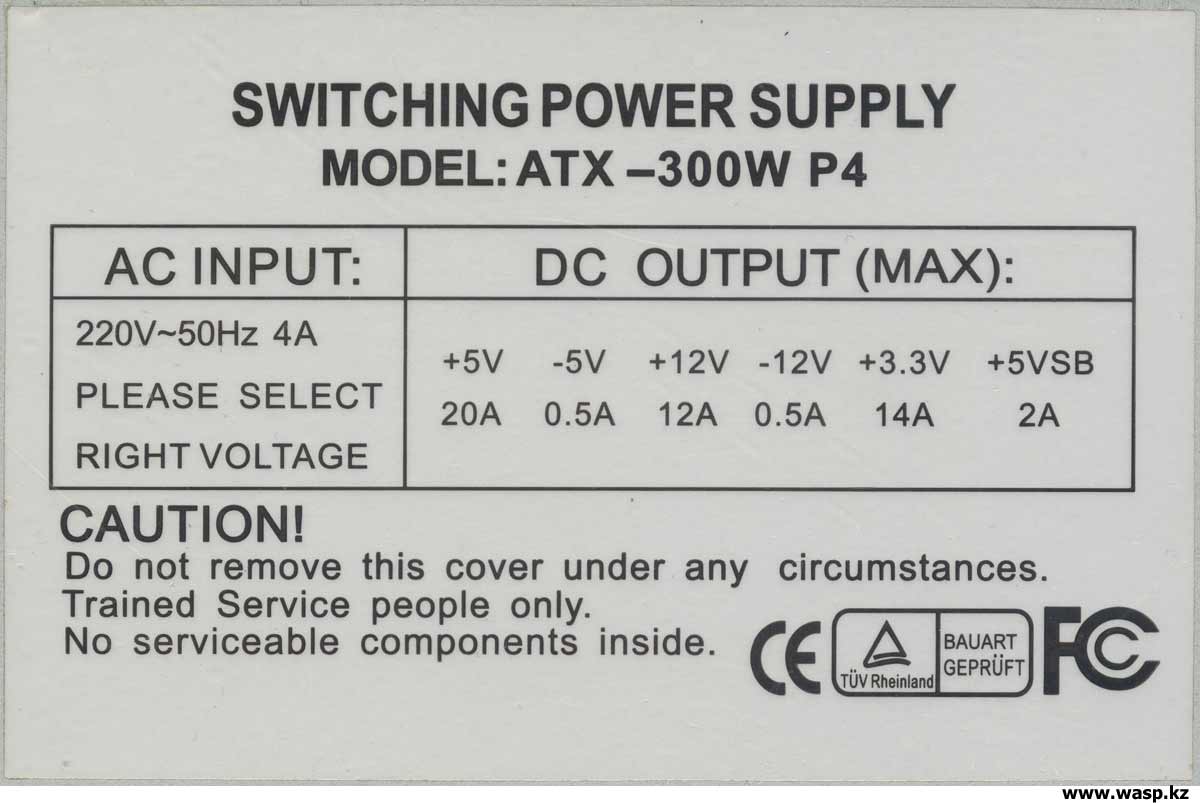

этикетка блока питания ATX-300W P4 NoName - неизвестно

+ Щелкните по рисунку, чтобы увеличить!

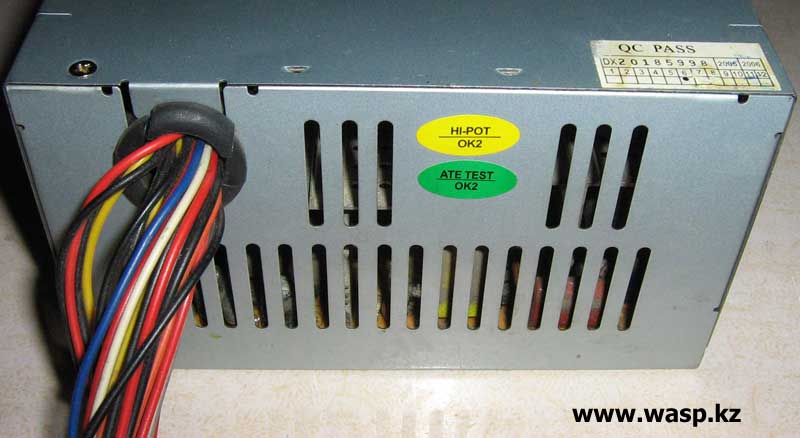

На корпусе имеются несколько наклеек: одна - гарантийный стикер, по нему узнаем дату продажи и примерную дату изготовления - 2006 г. Еще одна круглая наклейка с надписью QC OK - закрывает один винт, препятствуя самовольному вскрытию корпуса. Две наклейки, сообщающие, что данный блок питания прошел тест на электробезопасность тестируясь на специальном оборудовании (чего стоят эти наклейки?)... Основная наклейка - этикетка блока питания. Она содержит некоторую скудную информацию: Swiching Power Supply, Model: ATX-300W P4 (блок питания, соответственно, на 300 ватт).

Входные напряжения: 220V~ 50Hz 4A. выходные напряжения, максимальные: +5V 20A, -5V 0.5A, +12V 12A, -12V 0.5A, +3.3V 14A, +5VSB 2A. Меня всегда смущают эти надписи в характеристиках: "MAX" - зачем мне они? Нужны значения - долговременные, безопасной работы БП... а они, в данном случае, будут на порядок меньше. И реально этот БП выдаст 150 Вт - если выдаст еще... и не помогут ему знаки пройденных сертификаций - CE, TUV, FCC...



Крышка держится на четырех винтах. Снимаем ее, замер показывает, что корпус блока питания изготовлен из стали 0,5 мм. Внутри знакомая по многим другим "нонеймовским" изделиям плата... На этот раз она урезана весьма сильно.

На входе стоит термистор и стеклянный предохранитель, какие бы то ни было фильтры отсутствуют. Только два синеньких варистора. Четыре мелких диода RL207 образуют диодный мост. Два электролитических конденсатора 330 мкФ на 200 вольт, от китайской компании HEC - в общем-то, неплохих для продукции этого уровня, но ограниченных тепловым режимом до 85°С... Два алюминиевых Т-образных радиатора, весьма тонких. На первом радиаторе через прокладки охлаждаются: Q1 - PFB2N60 - полевой транзистор, работающий на дежурное напряжение (2A 600V), два Q2 и Q3 - D13007K - высоковольтные NPN транзисторы на раскачке (8A 700V). На втором радиаторе один транзистор и два выпрямительных диода Шоттки: D30 - 40N03P - полевой транзистор MOSFET, D31 - F12C20C, D32 - SBL3040PT. Между радиаторами знакомы трансформаторы: 7700A BCK-01C, 7700-1 HI-POT и 7700-2C (основной, управляющий, дежурного напряжения в +5В, соответственно). Так как радиаторы не впаяны в плату, а притянуты винтами, процесс разборки значительно облегчается.

Там же вечный труженик, популярный оптрон EL817...

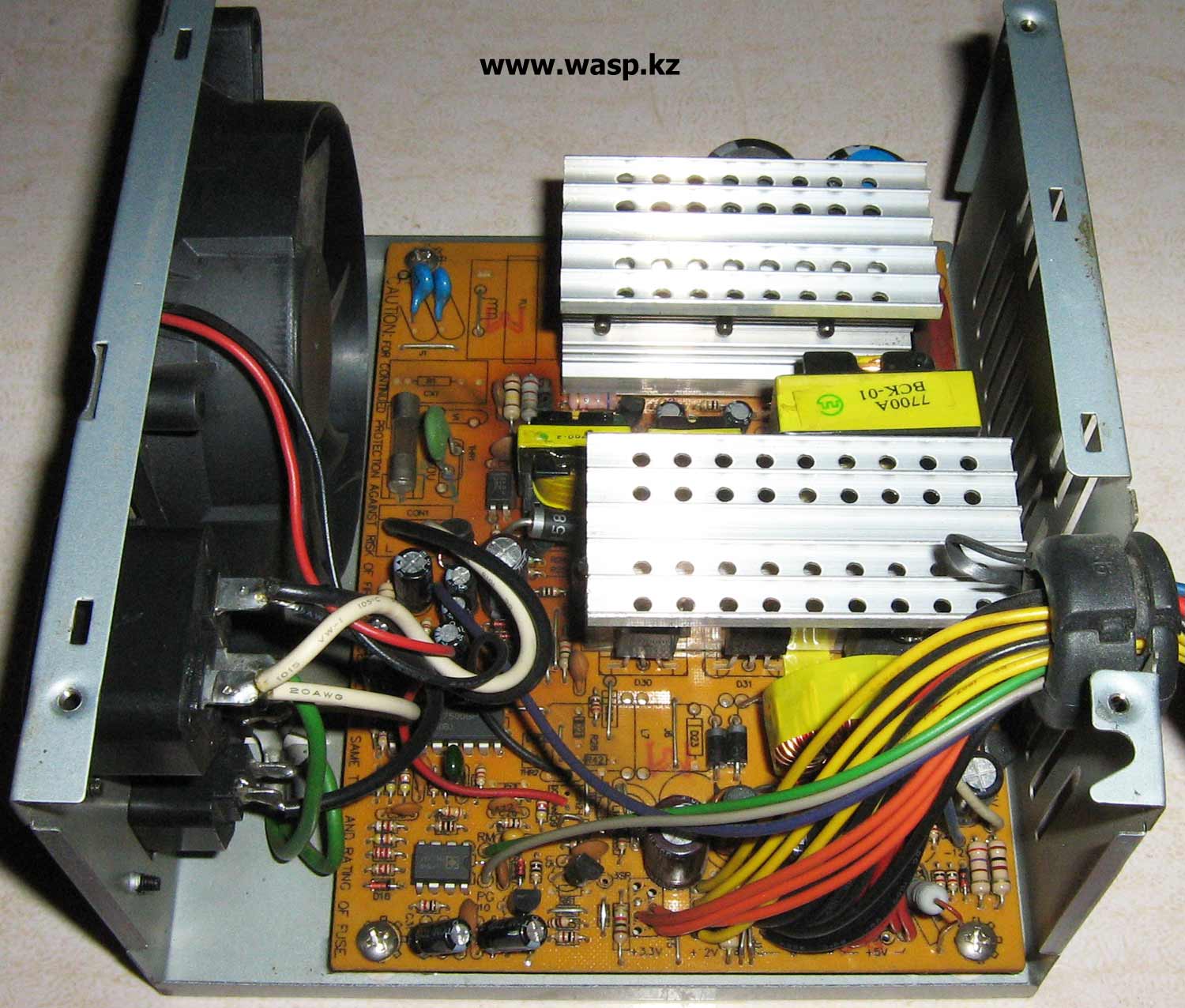

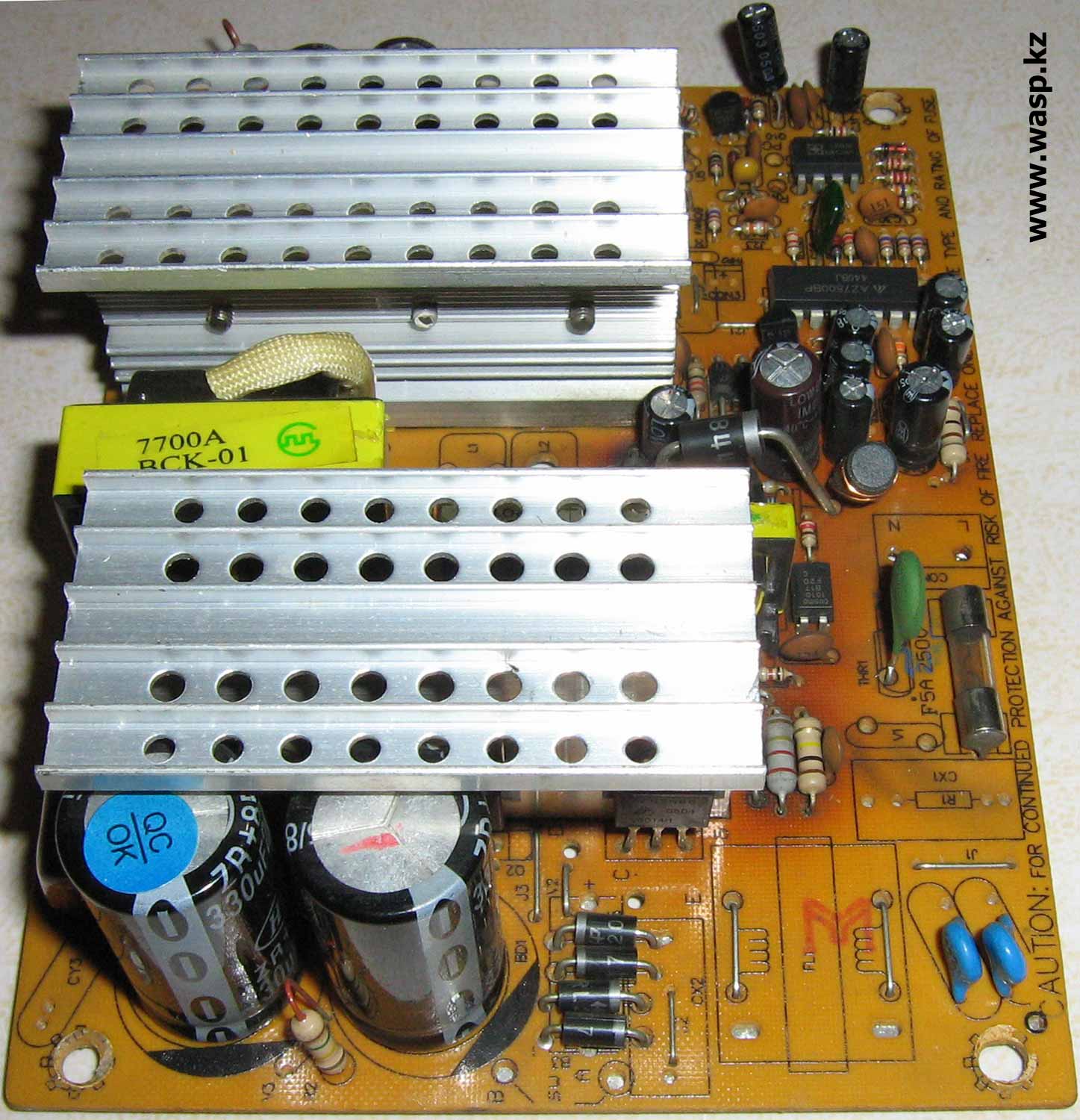

ATX-300W P4 разборка блока питания, трансформаторы 7700-1 HI-POT и 7700-2C

+ Щелкните по рисунку, чтобы увеличить!

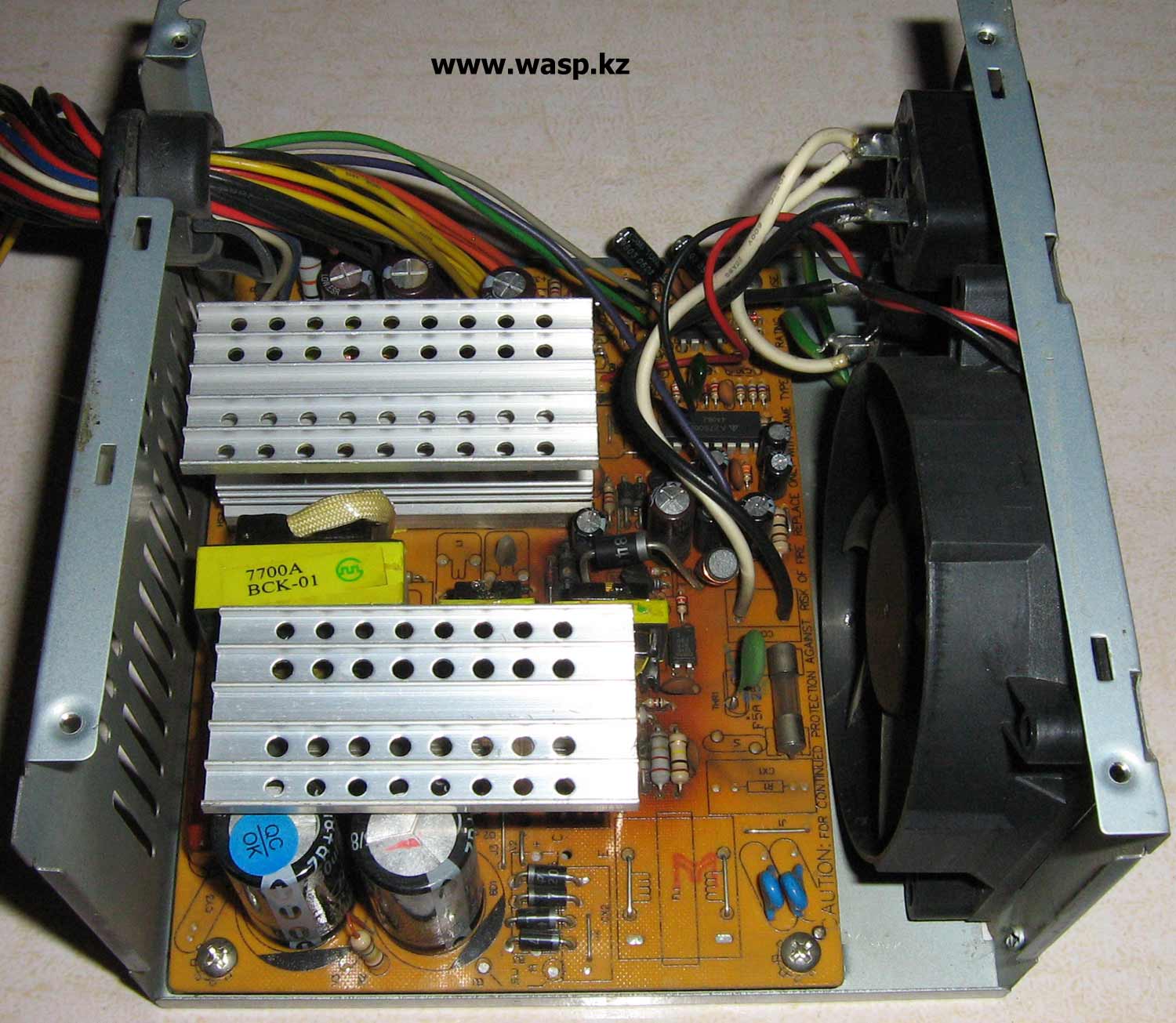

ATX-300W P4 ремонт неизвестного блока питания Нонейм

+ Щелкните по рисунку, чтобы увеличить!

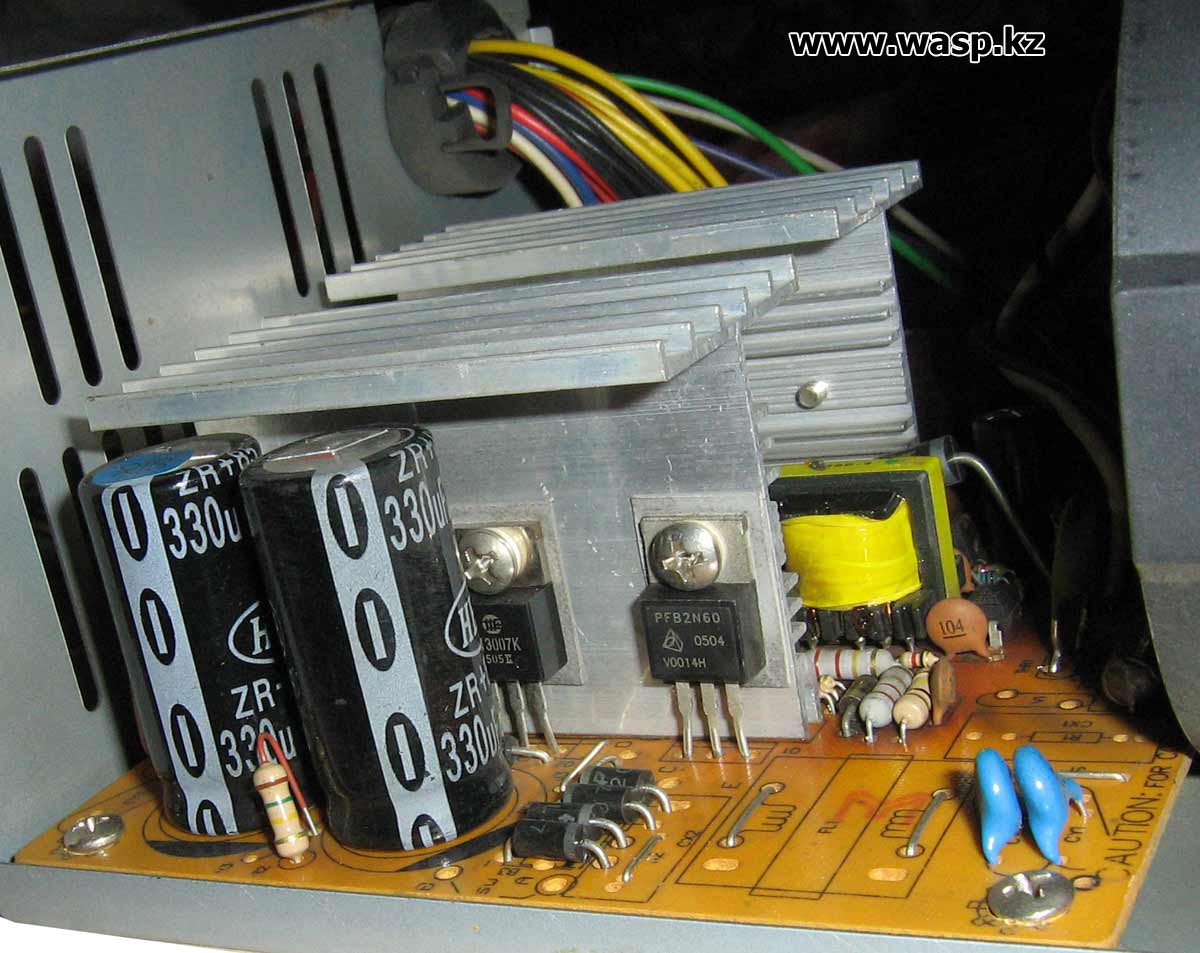

конденсаторы на входе блока питания 330 мкФ на 200 вольт HEC

+ Щелкните по рисунку, чтобы увеличить!

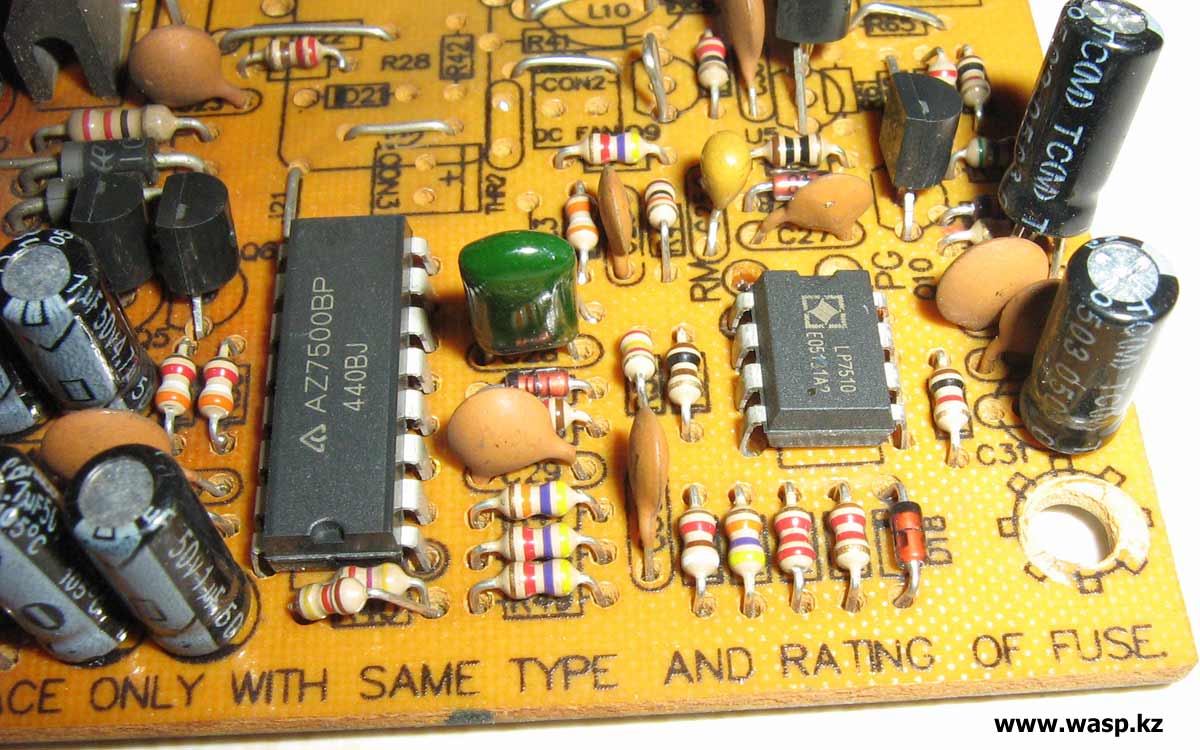

блок питания на ШИМ-контроллере AZ7500BP ремонт

+ Щелкните по рисунку, чтобы увеличить!

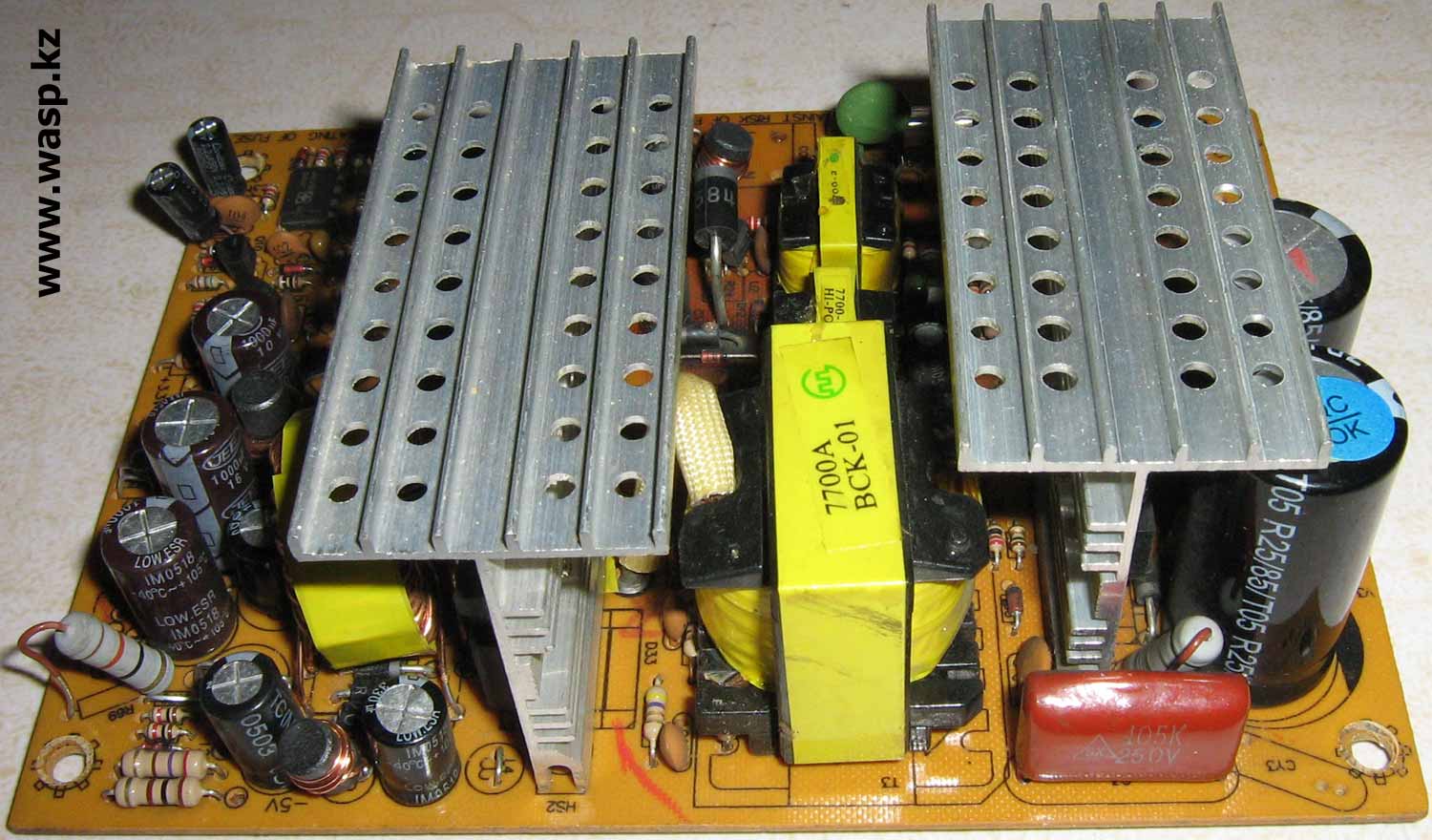

ATX-300W P4 блок питания устройство и детали

+ Щелкните по рисунку, чтобы увеличить!



все радиодетали в блоке питания ATX-300W P4

+ Щелкните по рисунку, чтобы увеличить!

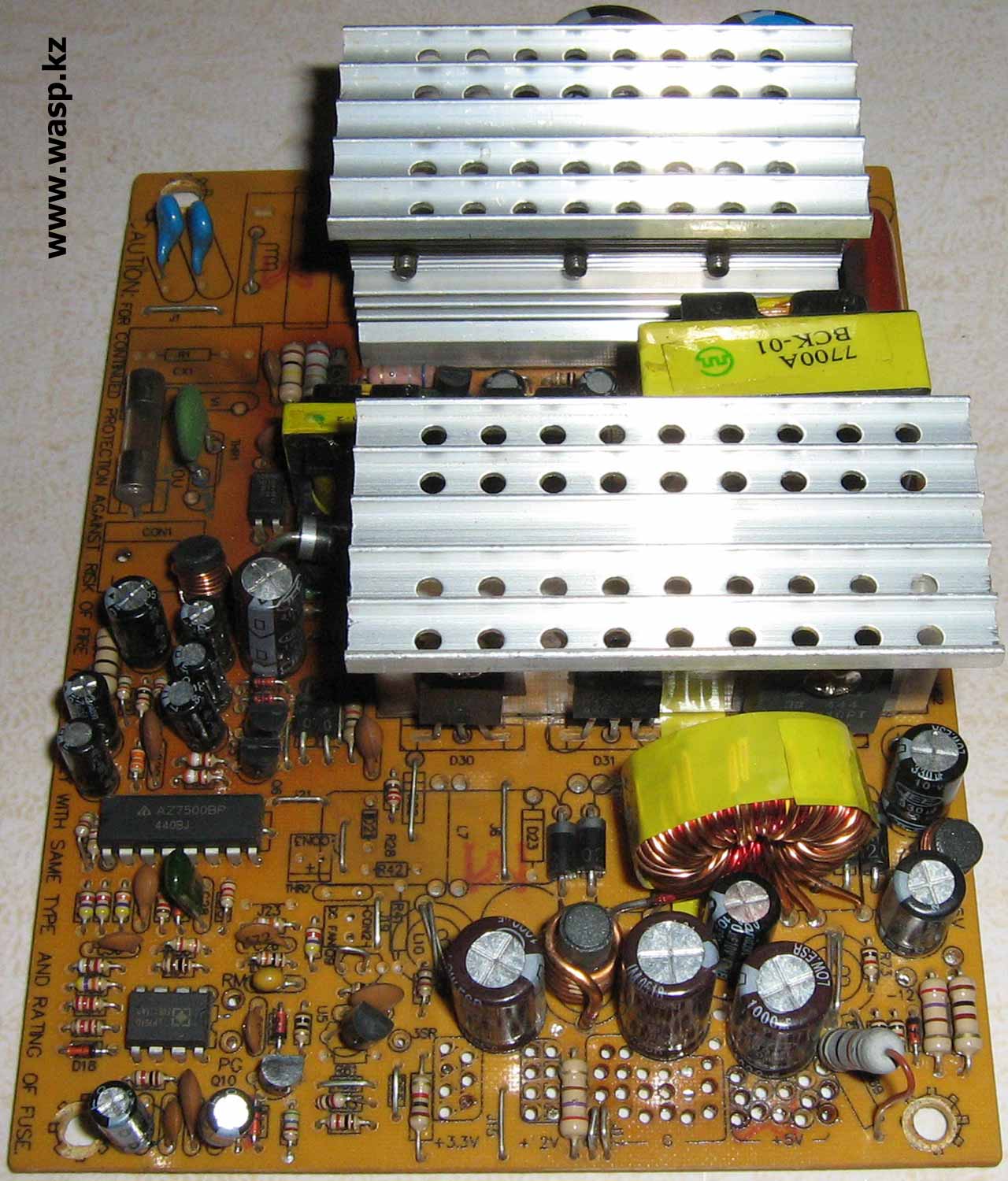

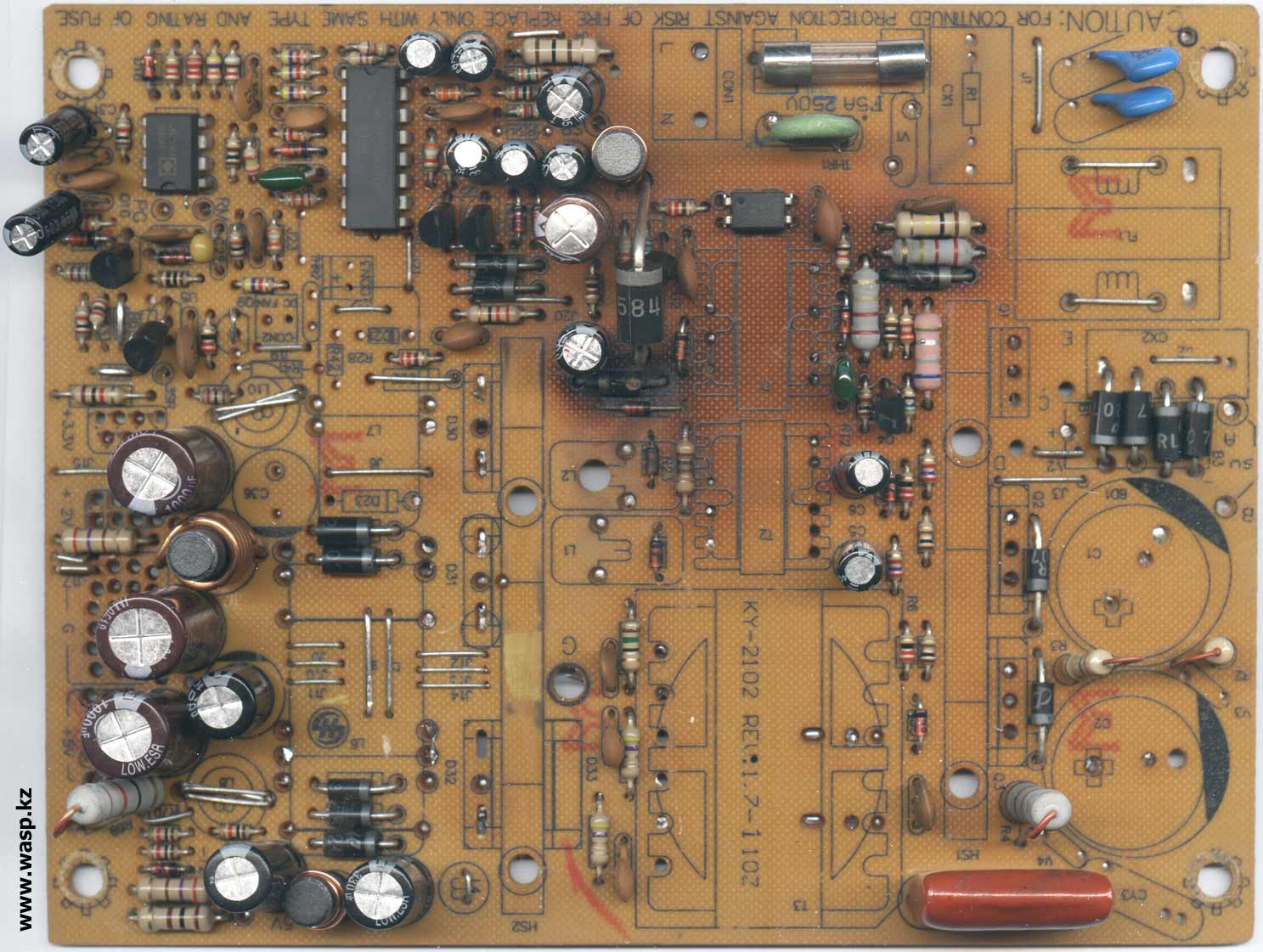

KY-2102 REV:1.7-1102 плата в блоке питания ATX-300W P4

+ Щелкните по рисунку, чтобы увеличить!

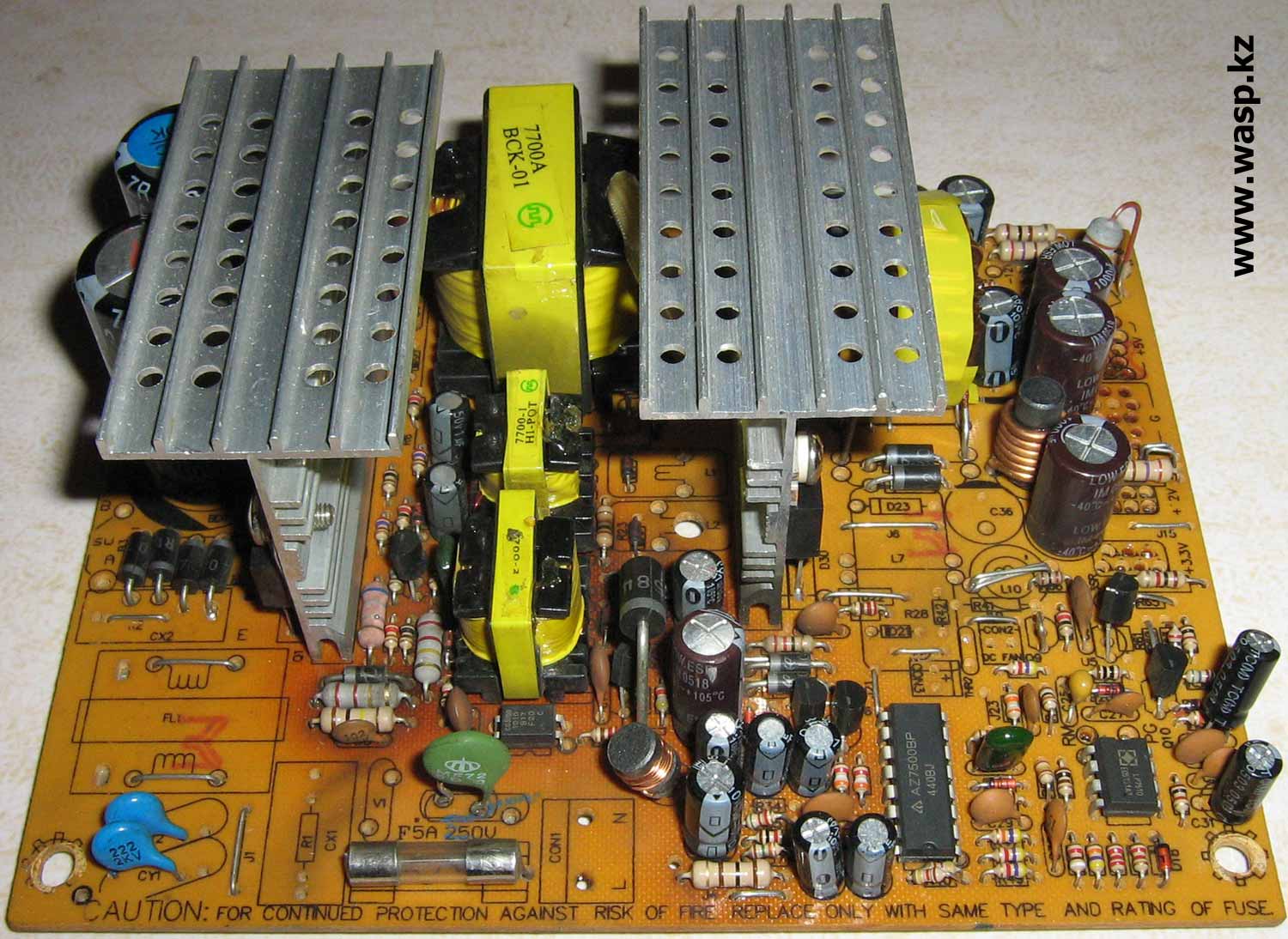

ATX-300W P4 на основе платы KY-2102 REV:1.7-1102

+ Щелкните по рисунку, чтобы увеличить!



ATX-300W P4 схема блока питания нонейм ремонт

+ Щелкните по рисунку, чтобы увеличить!

схема блока питания ATX-300W P4 на микросхеме 7500B и TL7510

+ Щелкните по рисунку, чтобы увеличить!



Блок питания ATX-300W P4 работает на ШИМ-контроллере AZ7500BP, весьма популярная микросхема для недорогих блоков питания, полный аналог известного контроллера TL494. Второй "четырехлапый" микросхем - TL7510, он выполняет роль стабилизатора, короче супервайзер или супервизор... так как-то. Дроссель групповой стабилизации всего один, на месте второго - перемычки. Еще есть пара цилиндрических дросселей. На выходе, да и по всему БП стоят конденсаторы малоизвестных китайских производителей JEE и Canicon.

На блоке питания так же замечены такие элементы: транзисторы Q4, Q5, Q6, Q10 - C945P, шунтирующие стабилизаторы U2, U5 - AZ431.

В блоке питания установлен 80 мм вентилятор с логотипом TP - китайская и вполне ответственная компания Te Bao Metallic Plastic Co., LTD. Модель вентилятора M802512M, питание DC 12V 0.14A. Значки сертификаций: CE, Tüv Rheinland, UL.

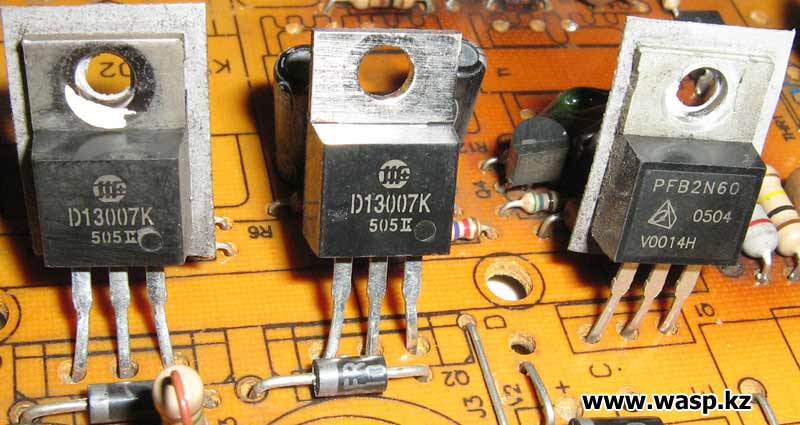

дежурка PFB2N60 транзистор, раскачка D13007K высоковольтные

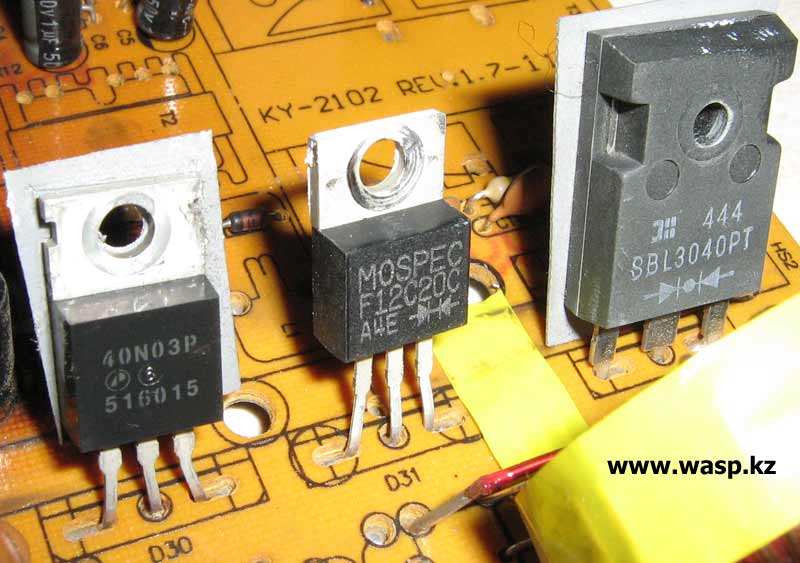

40N03P транзистор MOSFET, диоды Шоттки F12C20C, SBL3040PT

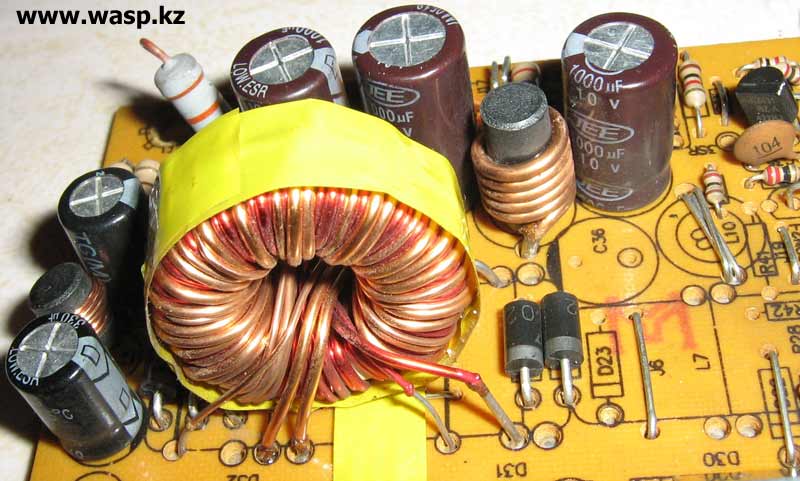

ATX-300W P4 дроссель групповой стабилизации



трансформаторы 7700A BCK-01C, 7700-1 HI-POT и 7700-2C

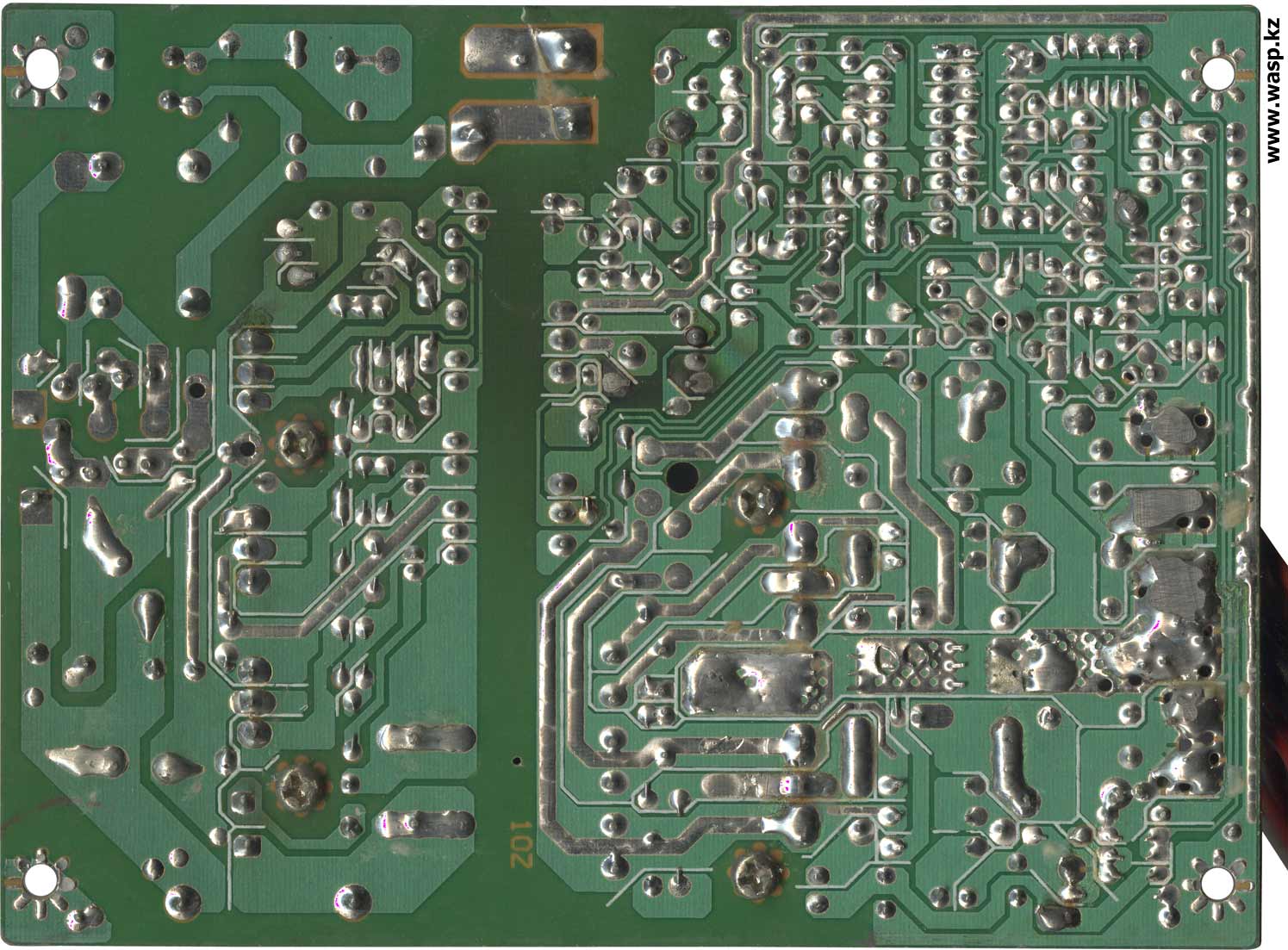

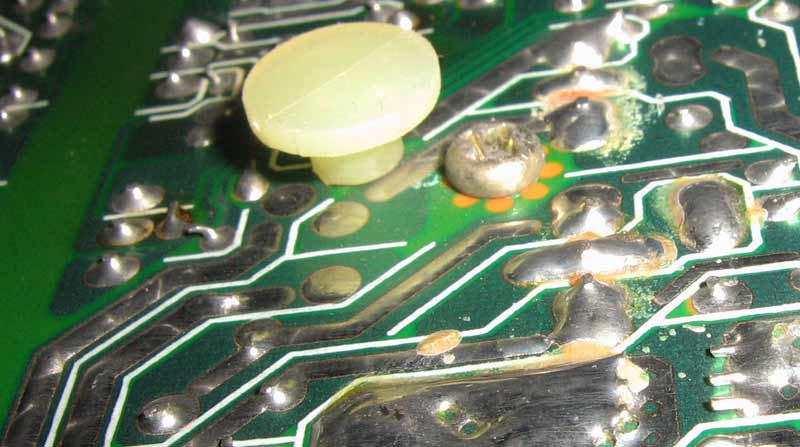

пайка платы блока питания ATX-300W P4 и пластмассовая ножка

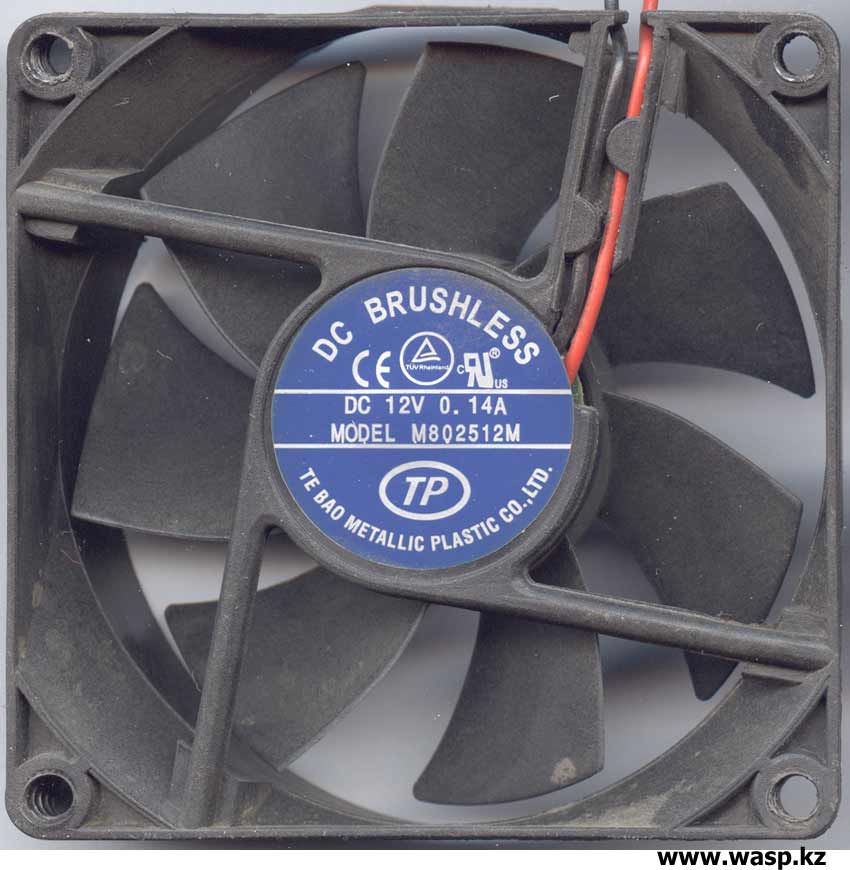

вентилятор M802512M - Te Bao Metallic Plastic в БП ПК



Блок питания ATX-300W P4 попал ко мне в погоревшем состоянии (до этого он проработал около года в бюджетном офисном компьютере семи-восьмилетней давности) - один конденсатор явно вздулся (С15 - 1000 мкФ на 10В), лопнул и весь обуглился диод D10 - FR107. Ремонтировать эту штуку я конечно и не намеревался, потому погоревших деталей, но менее явно, там может быть еще море.



Итого, выводы. Ужас. Даже для тех далеких, впрочем, не таких уж и далеких годов. Экономия даже на самых копеечных вещах к хорошему не приводит.










ATX-300W P4 - power supply "Untitled" at 300 watts



NoName - or ring, the power supply does not have a name and an unknown manufacturer - it really is ATX-300W P4 our guest today. Earlier we looked at the power supply already Orion WIN-350PE, the same - a complete copy, but a cheaper: used many cheap items, diluted many places and not soldered ...

Externally, the ATX-300W P4 unremarkable, standard form factor ATX size, easy - very easy! One 80 mm fan, two connectors - the network input 220 and output to the monitor - through cable with a special connector. On the other side rows of ventilation holes. Wires twisted into bundles with connectors:



1 - harness 20-pin connector main computer motherboard power, length 270 mm, wire thickness less than 1 mm.

2 - harness with 4-pin connector for additional power supply, length - 300 mm, wire thickness of 0.8 mm.

3 - harness with two 4-pin "Molex", length 320 mm, wire thickness of 0.8 mm.

4 - harness with two 4-pin "Molex" and one outer FDD, length 400 mm, thickness of 0.8 mm.



The power supply enclosure is inserted into special plastic piece which protects wires from chafing - the usual stuff like that. Wires occasionally pulled a few other plastic cable ties - also saves (you have to do it yourself) ...



In case there are several labels: one - the warranty sticker on it will know the date of sale and the approximate date of manufacture - 2006 Another round sticker with the inscription QC OK - closes one screw, preventing self-willed opening of the housing. Two labels, reports that the power supply was tested for electrical safety testing of special equipment (which are these stickers?) ... The main label - the label the power supply. It contains a little information: Swiching Power Supply, Model: ATX-300W P4 (power supply, respectively, at 300 watts).

Input voltage: 220V ~ 50Hz 4A. output voltage, maximum: + 5V 20A, -5V 0.5A, + 12V 12A, -12V 0.5A, + 3.3V 14A, + 5VSB 2A. I have always been confused by the labels in the performance: "MAX" - why do I need it? Looking for value - long-term, safe operation of BP ... and they, in this case, will be much less. And really, this will give 150 W PSU - if will give more ... and will not help him signs passed certifications - CE, TUV, FCC ...



The cover is held on the four screws. Remove it, metering shows that the power supply enclosure is made of 0.5 mm steel. Inside, familiar from many other "noneymovskim" products cost ... This time, it is very much curtailed.

At the entrance stands a thermistor and a glass fuse, which however are no filters. Only two little blue varistor. Four small RL207 diode form a diode bridge. Two electrolytic capacitor 330 uF 200 volts, from a Chinese company HEC - in general, it is quite good for this level of production, but limited thermal conditions up to 85 ° C ... Two aluminum T-shaped radiator, very thin. The first through the radiator cools the gasket: Q1 - PFB2N60 - FET operating at house voltage (2A 600V), two Q2 and Q3 - D13007K - high voltage NPN transistors buildup (8A 700V). The second radiator one transistor and two rectifying Schottky diode: D30 - 40N03P - FET MOSFET, D31 - F12C20C, D32 - SBL3040PT. Between the familiar radiators Transformers: 7700A BCK-01C, 7700-1 HI-POT and 7700-2C (principal, manager, standby voltage of + 5V, respectively). Since radiators are not soldered to the board, and fasten screws, the disassembly process is greatly facilitated.

There's also the eternal worker, popular optocoupler EL817 ...

Block ATX-300W P4 power supply operates at a PWM controller AZ7500BP, very popular chip for low-cost power supplies, complete analog of the controller TL494. The second "chetyrehlapy" chips - TL7510, he plays the role of stabilizer, shorter supervisor or supervisor ... so somehow. Choke Group stabilization is only one, on the second place - jumpers. There are a pair of cylindrical inductors. At the exit, and around the PSU capacitors are little-known Chinese manufacturers and JEE Canicon.

On the power supply as seen by the following elements: the transistors Q4, Q5, Q6, Q10 - C945P, shunt regulators U2, U5 - AZ431.

The power supply is installed 80 mm fan with TP logo - Chinese and quite responsible company Te Bao Metallic Plastic Co., LTD. Fan Model M802512M, power DC 12V 0.14A. Icons certifications: CE, Tüv Rheinland, UL.

Block ATX-300W P4 power hit me in Pogorevshikh state (before that he worked for a year in the budget office computer seven-eight years ago) - one capacitor clearly swollen (C15 - 1000 uF to 10V), the bursting of the entire charred diode D10 - FR107 . To repair this thing and I certainly did not intend to, because Pogorevshikh parts, but less obviously, there may be another sea.



Total conclusions. Horror. Even for those far, however, not-so-distant period. Saving even the most penny things does not lead to good.





Михаил Дмитриенко, Алма-Ата, 2013 г.
