DVD-ED008 китайский DVD-плеер

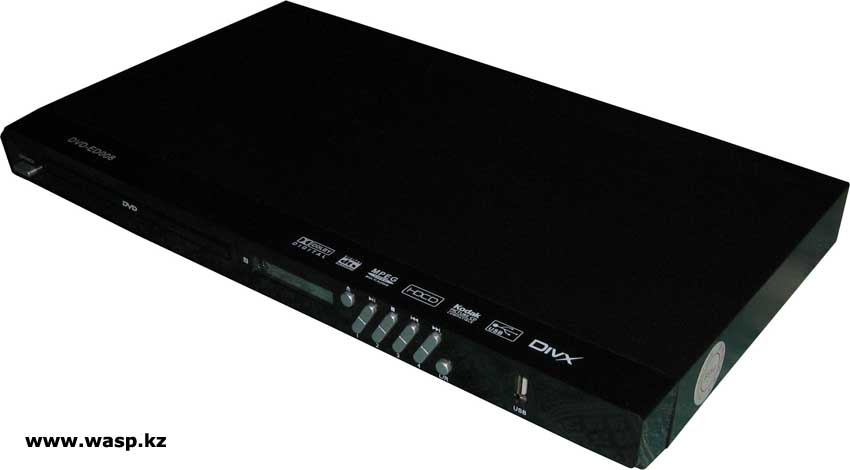

DVD-ED008 китайский DVD-плеер





Дешевая китайская продукция! - именно так можно охарактеризовать плеер DVD-ED008, ничем не примечательная и не запоминающаяся. Работающая - и этого довольно.

DVD-ED008 представляет собой обычный DVD-плеер, передняя пластмассовая панель сделана в модном нынче глянцевом стиле, на ней имеются: кнопка Power, далее выдвижной лоток для компакт-дисков, под ним индикатор работы и отверстие для экстренного извлечения диска. Затем идет дисплей, в котором заодно вмонтирован и ИК-датчик для пульта дистанционного управления. Затем идут кнопки управления - всего их 10 штук. Последний элемент на передней панели - порт USB, для подключения флешки или внешнего накопителя. На верхней части панели надписи: DVD-ED008 название устройства, значки поддерживаемых технологий - Dolby Digital. Digital Surround dts, MPEG video Multiaudio, HDCD, Kodak Picture CD Compatible, USB, DivX.



DVD-ED008 китайский DVD-плеер

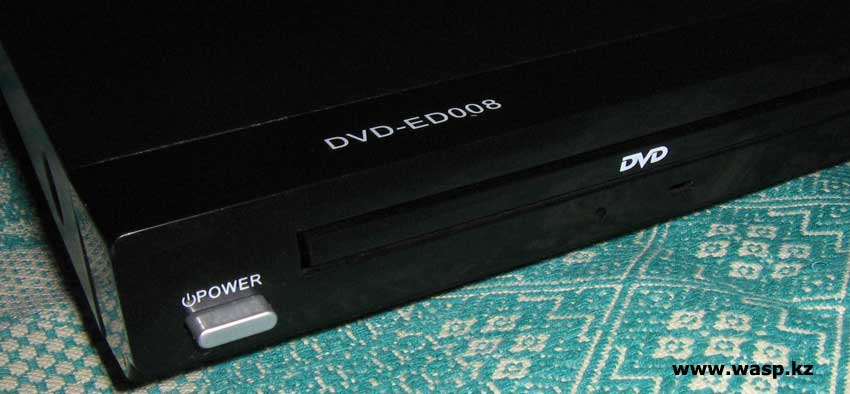

DVD-ED008 питание ДВД плеера

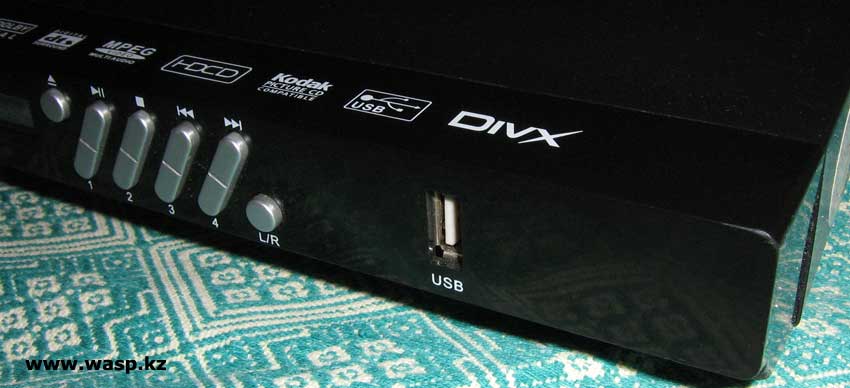

кнопки управления DVD-ED008 и USB

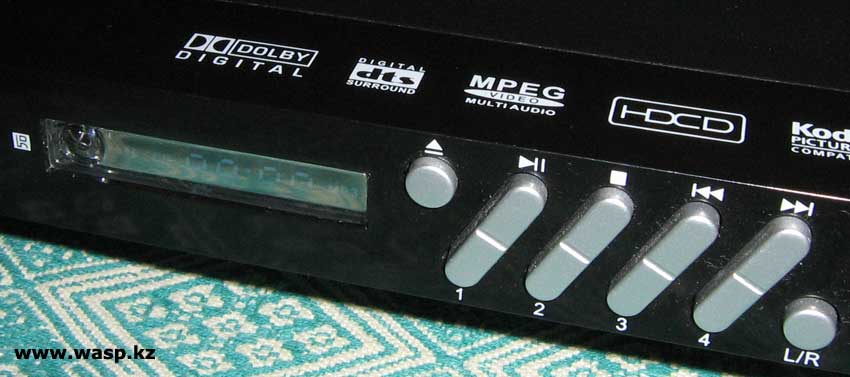

ED008 DVD-плеер не читает диск

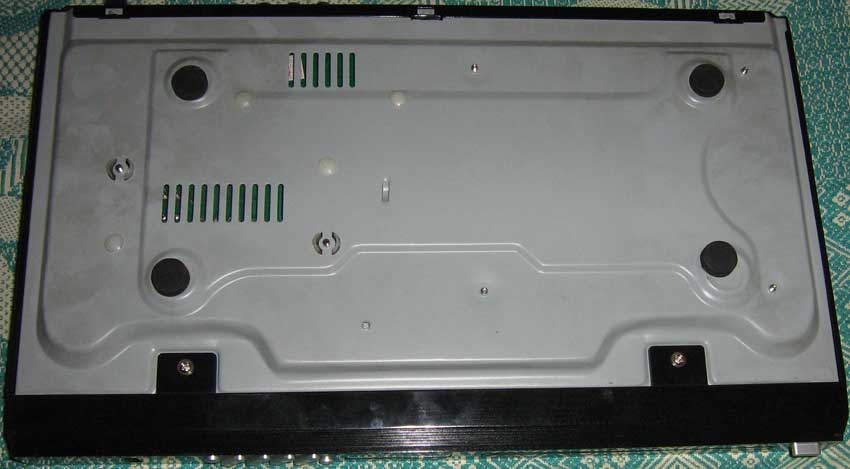

На верхней крышке выбито Midi EVD Karaoke - хотя никакого караоке на этом плеере нет... На днище имеются вентиляционные отверстия и ножки из микропористой резины.



Midi EVD Karaoke DVD плеер

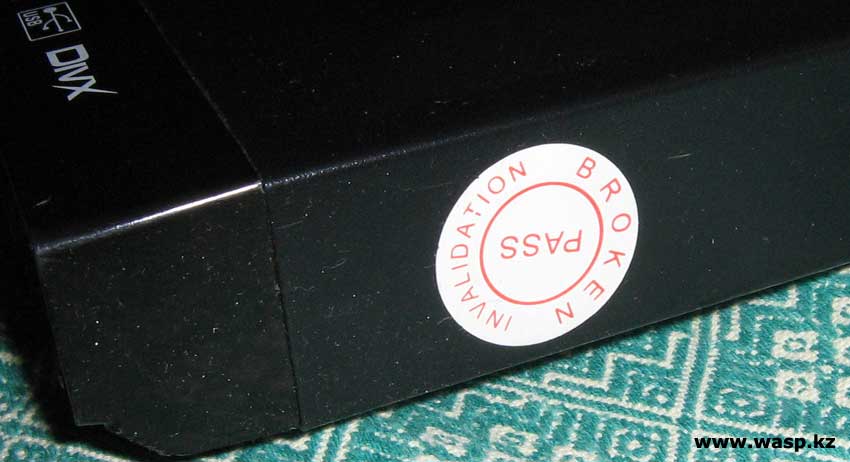

гарантийный стикер на DVD плеере



корпус DVD плеера снизу

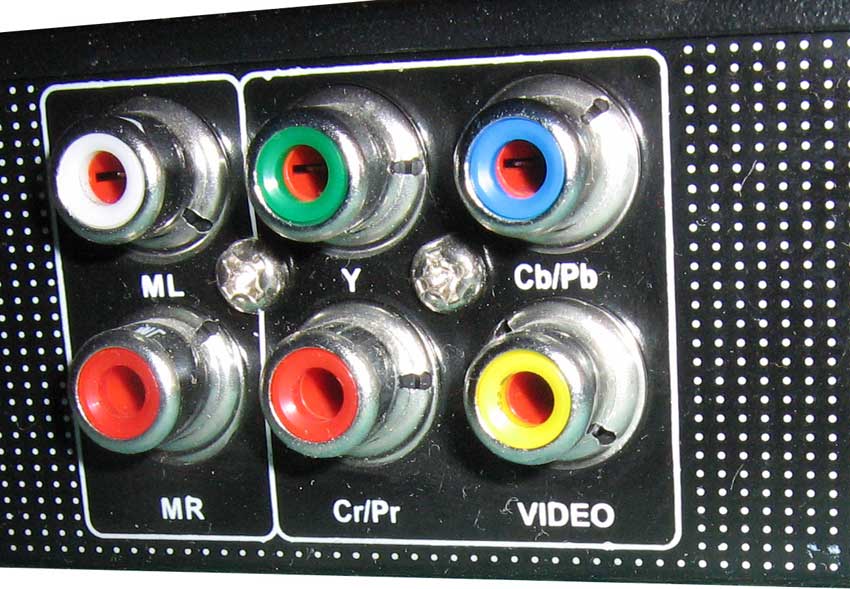

Задняя панель содержит - шнур питания от сети переменного тока 220 вольт, шесть разъемов типа RCA - ML и MR (может быть это разъемы для микрофонов караоке?), Y Cr/Pr, Cb/Pb, Video. Это все - далее только информационные "наклейки", которые не несут полезной информации.

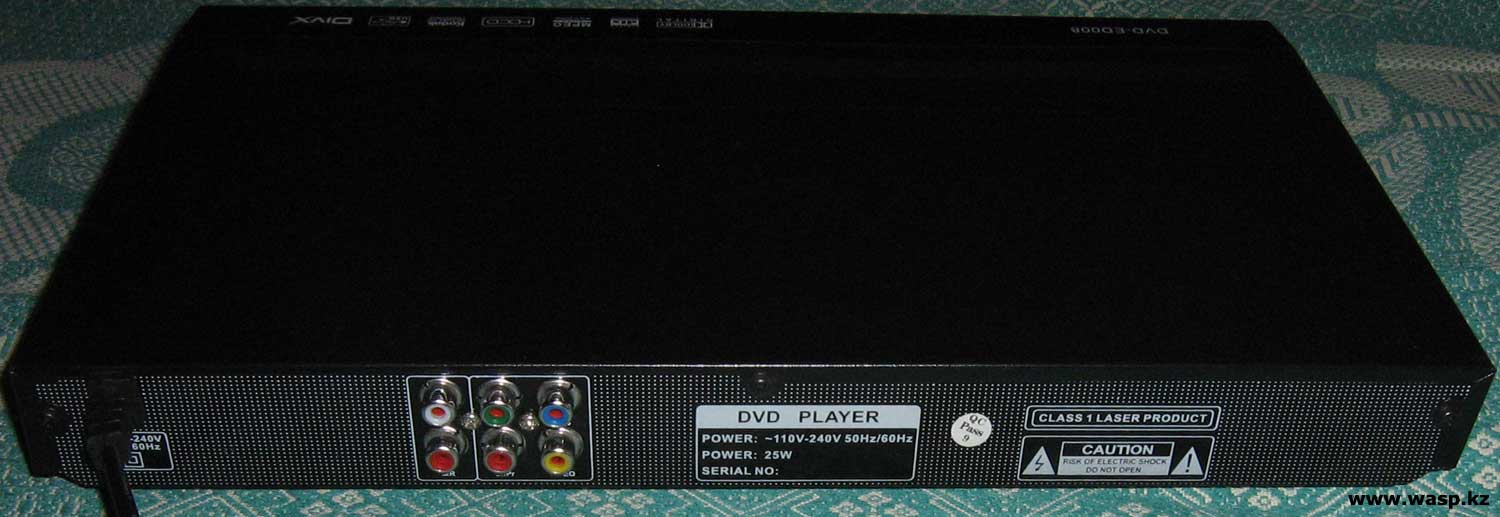

DVD-ED008 задняя сторона плеера

Щелкните по рисунку, чтобы увеличить!

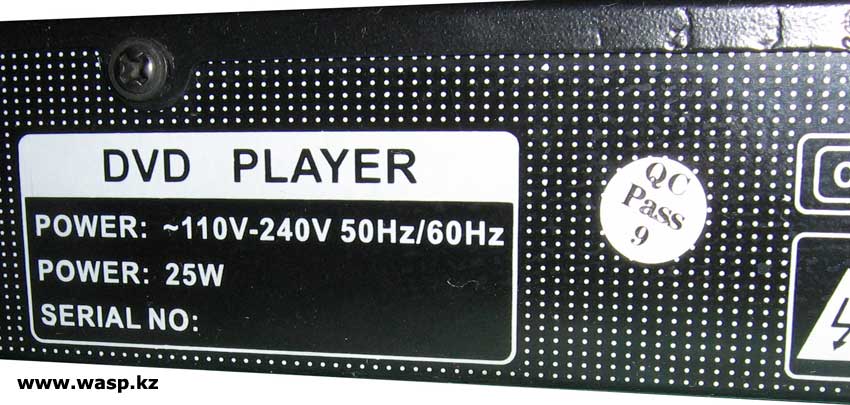

DVD-ED008 характеристики плеера Китай



разъемы выходы плеера DVD-ED008 подключение

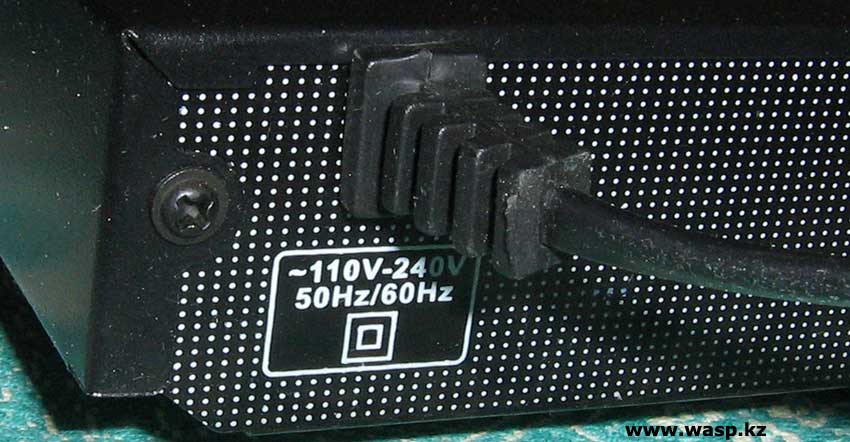

DVD-ED008 подключение питания

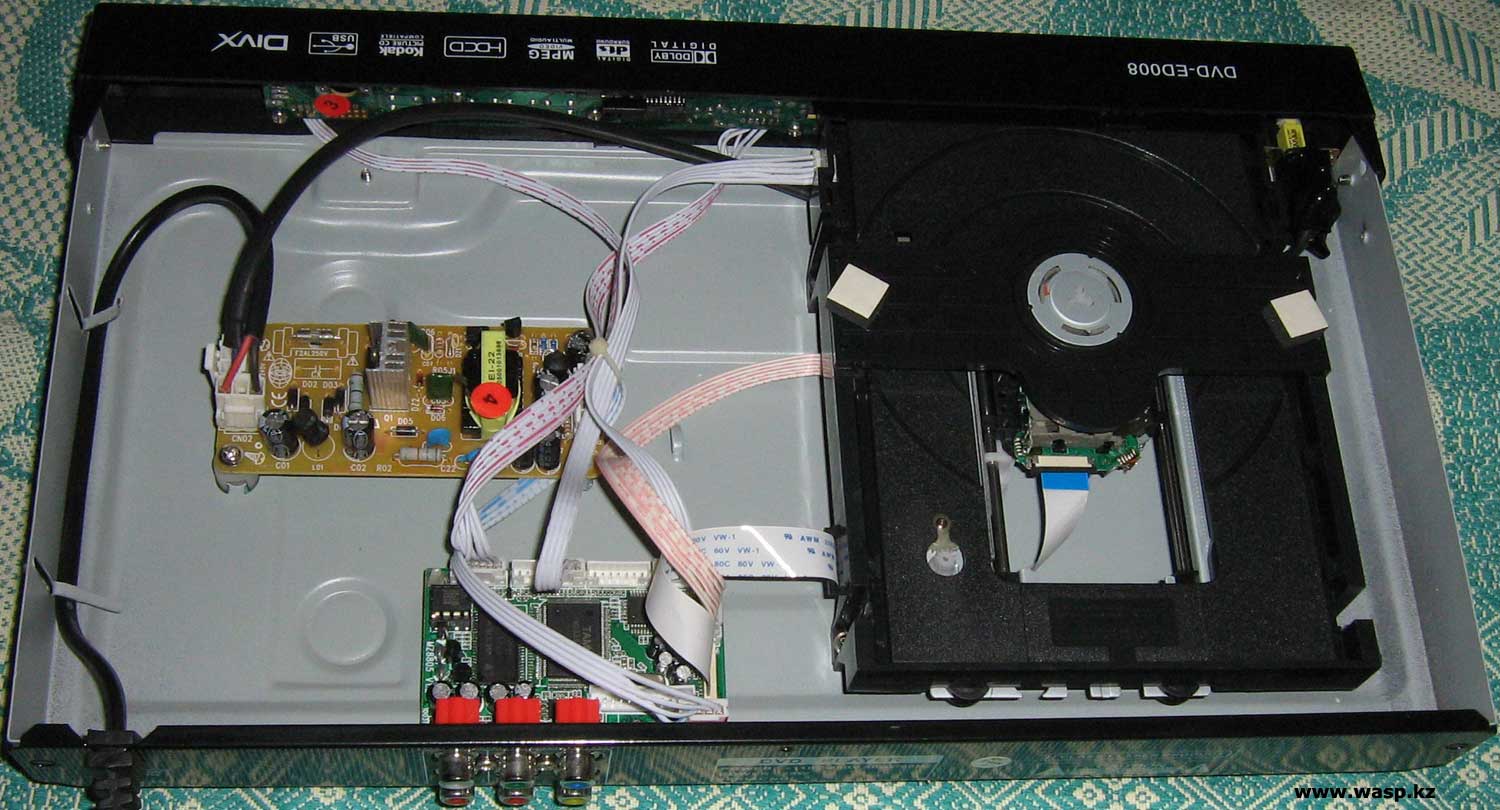

Теперь снимем крышку и заглянем внутрь. Там почти пусто... Одна плата импульсного блока питания, одна системная плата, плата передней панели, блок оптического привода и кнопка включения/выключения питания. Все это соединено между собой гибкими шлейфами проводов.



DVD-ED008 устройство плеера изнутри

Щелкните по рисунку, чтобы увеличить!

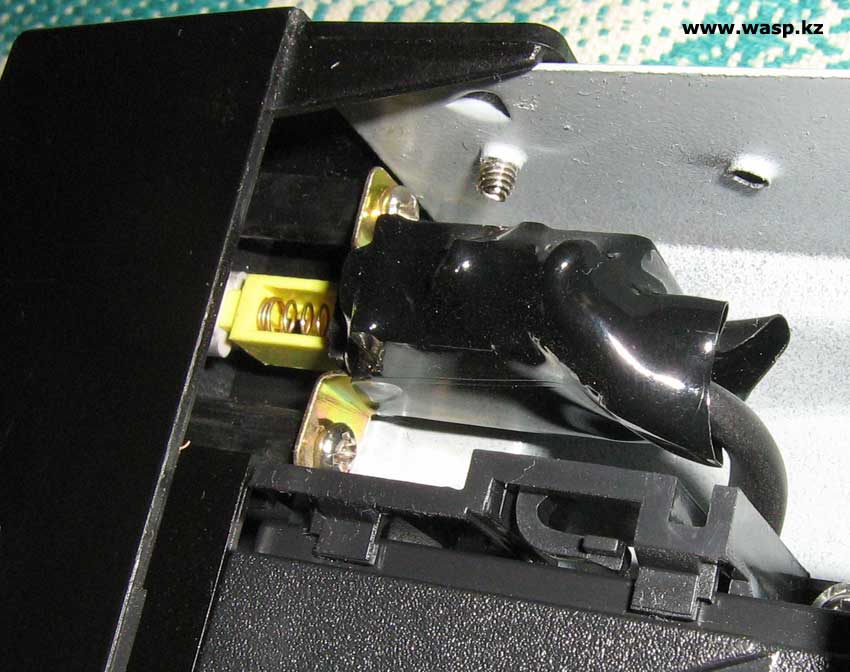

кнопка включения сети 220 вольт DVD-ED008

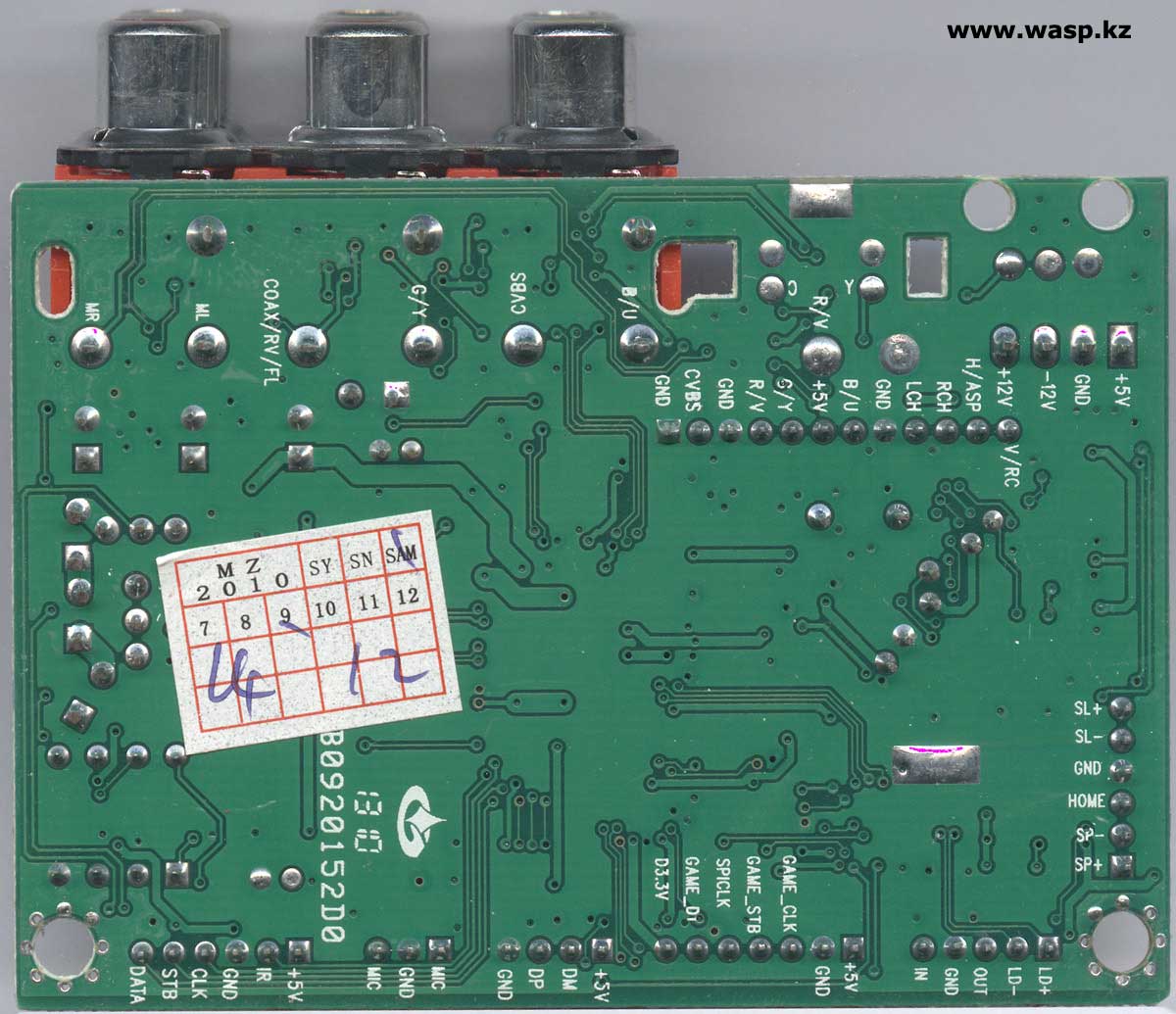

Системная плата имеет маркировку MZ8805 V1.2, на обратной стороне, частично скрытая гарантийным стикером, маркировка 02B0920152D0. Основа системной платы процессор Tamul TMD8805X01, вправо от него расположен чип памяти W981616CH-6 на 2 Мб от компании Winbond. Потом чип EEPROM/FLASH EN25F80 компании cFcon - именно он прошивается, и прошивки на него в интернете имеются... Драйвер HD5888, микросхема POL4558, кварцевый генератор RJH27.000, два биполярных PNP транзистора SS8550, несколько электролитический конденсаторов и множество SMD резисторов, конденсаторов и транзисторов...



DVD-ED008 MZ8805 V1.2 схема DVD плеера

Щелкните по рисунку, чтобы увеличить!



ремонт DVD-ED008 02B0920152D0

Щелкните по рисунку, чтобы увеличить!

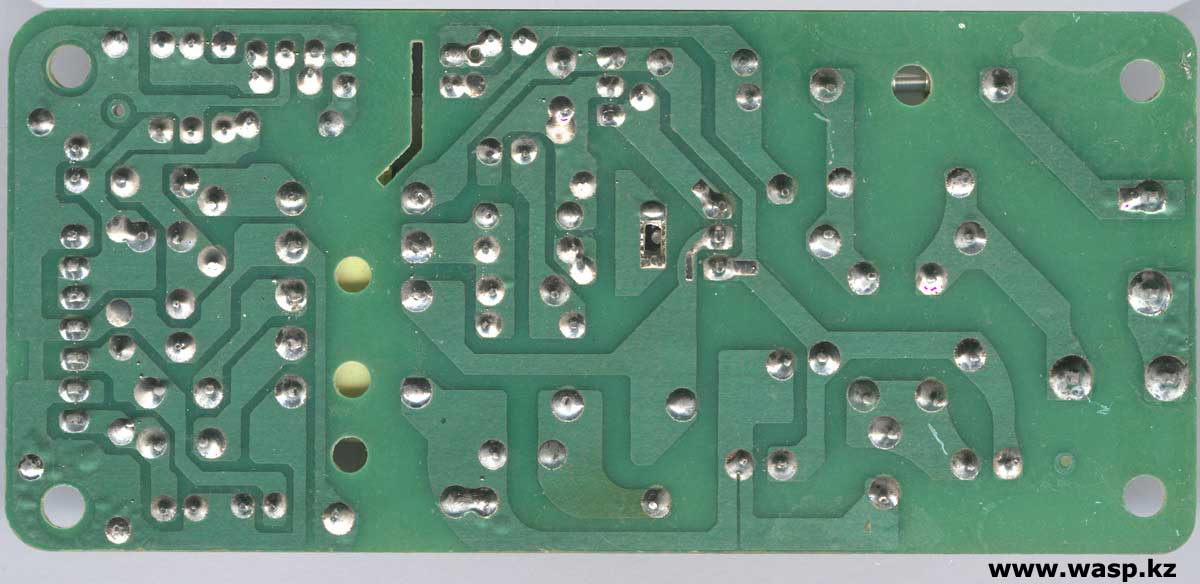

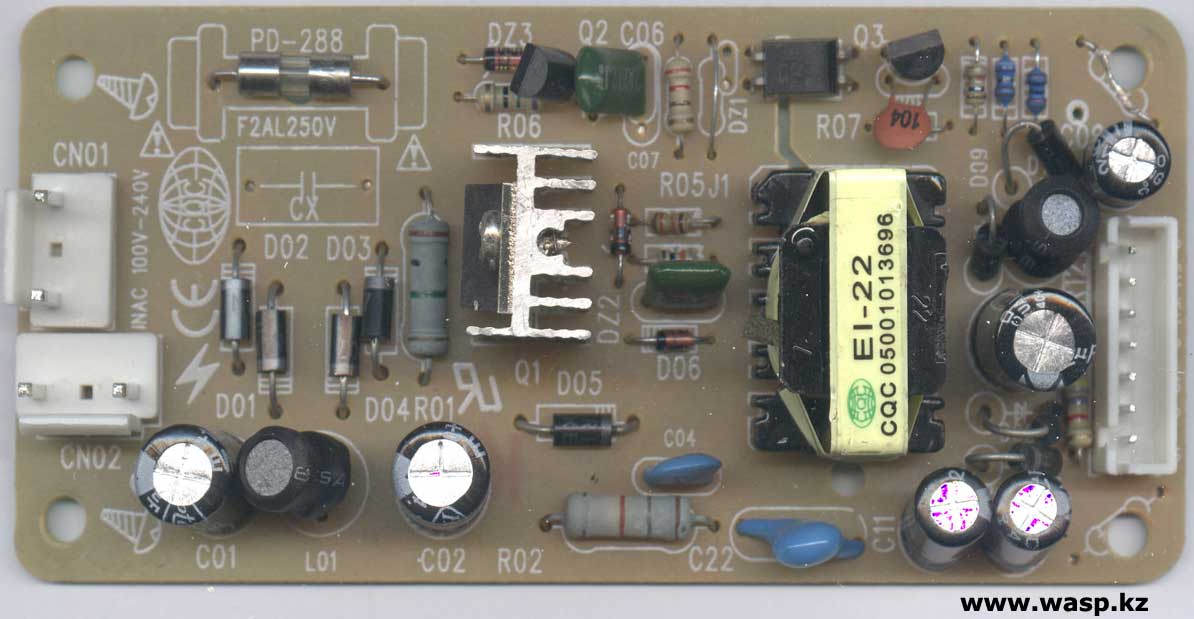

Импульсный блок питания PD-288 обычный. Имеет трансформатор с маркировкой EI-22 CQC05001013696, к радиатору прикручен стабилизатор E02 13005 (PHE13005). Оптрон P721F, транзистор TL431 (управляемый стабилитрон), еще транзистор S8050, ну и прочие элементы... на одном фильтрующем конденсаторе и одном стабилитроне производитель сэкономил... На выходе этот блок питания выдает две линии по 5 вольт и двухполярное питание на 12 вольт.



блок питания ремонт DVD-ED008 EI-22 CQC05001013696

Щелкните по рисунку, чтобы увеличить!



PD-288 блок питания плеера DVD ED008

Щелкните по рисунку, чтобы увеличить!

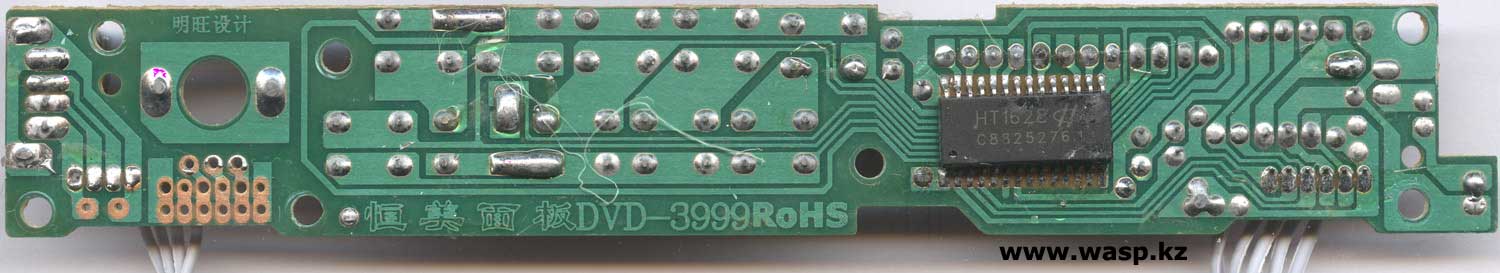

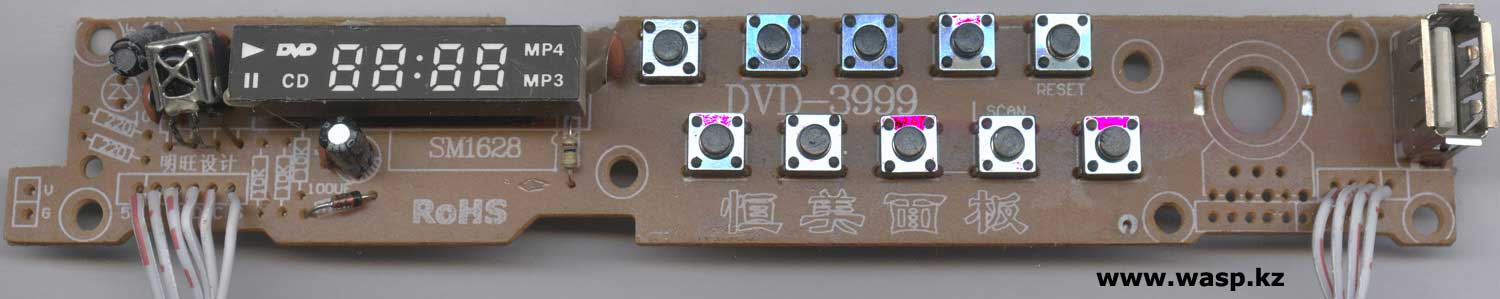

Плата индикации и управления, которая находится в передней панели, имеет маркировку DVD-3999 и еще чего-то там на китайском... На ней расположен ИК-датчик для работы с ПДУ (на металлическом экране датчика выбито 1838), рядом дисплей, который помимо цифрового табло 88:88, имеет индикацию воспроизведения/пауза, тип диска DVD/CD, тип файлов MP4/MP3. Далее на плате идут 10 кнопок управления в два ряда. Разъем USB. Дисплей промаркирован как YW-329, он управляется микросхемой HT1628. На плате есть разведенные и не распаянные места, она явно используется и в других моделях DVD-плееров.



DVD-3999 плата индикации плеера DVD-ED008

Щелкните по рисунку, чтобы увеличить!



схема платы индикаторов и управления DVD-ED008

Щелкните по рисунку, чтобы увеличить!



Оптический привод сборный: корпус, трей и двигатель (выдвижение лотка) модели MDB-36 изготовлен китайской компанией Midibo Electronic Co., Ltd. А вот механизм серии DV34, смонтированный на стальной раме - шпиндель с двигателем, подвижная каретка с двигателем и блоком лазерной головки, это изготавливают несколько разных китайских компаний и определить, кто именно создал данную штуку - невозможно. На плате с лазером имеется маркировка GB-12. Линза на лазере из оргстекла, но призма и зеркальце в оптической системе стеклянные...

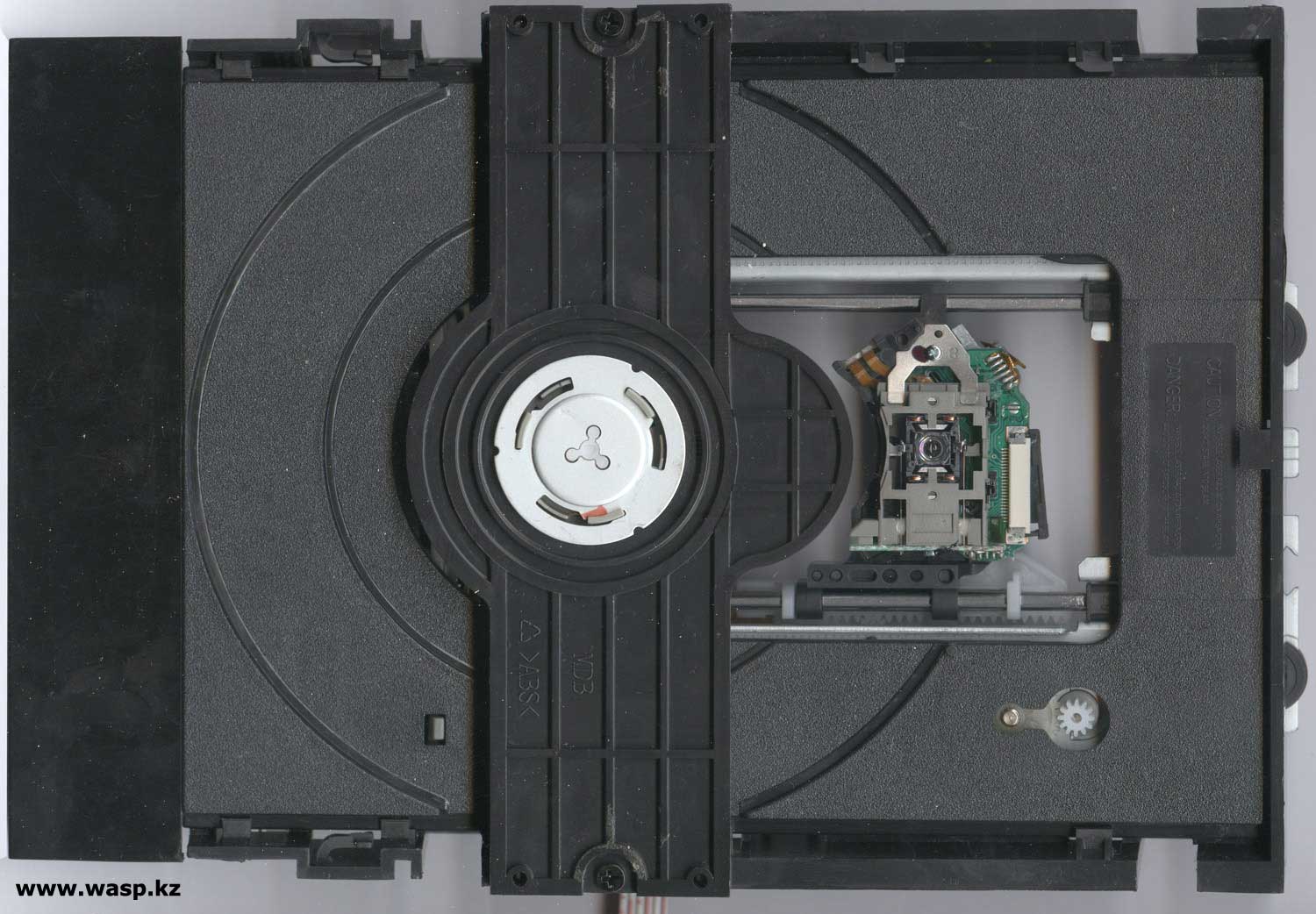

MDB-36 оптический привод плеера DVD-ED008

Щелкните по рисунку, чтобы увеличить!

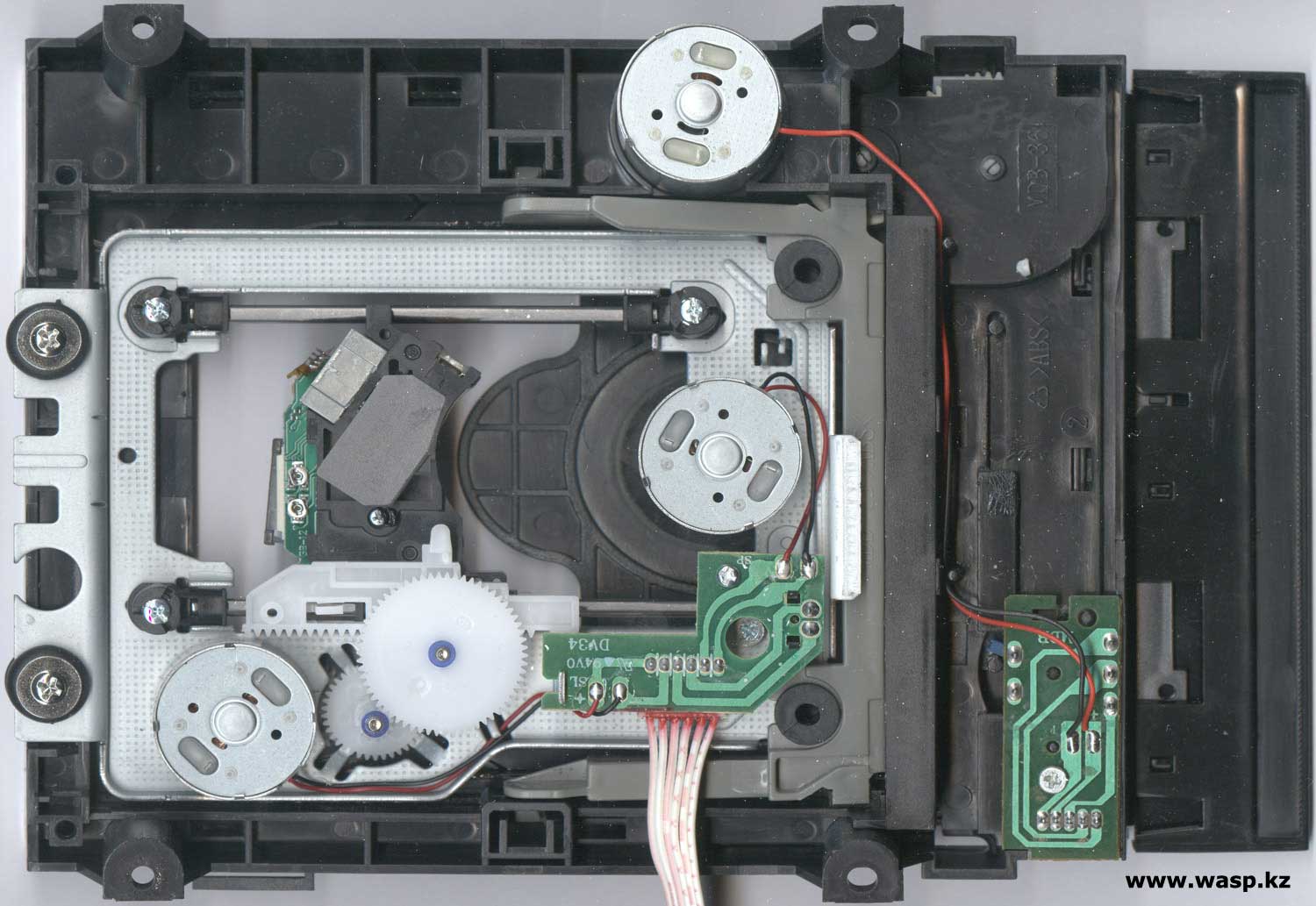

DV34 блок DVD в плеере ED008

Щелкните по рисунку, чтобы увеличить!



Напоследок немного об имеющейся путанице с названием модели. В продаже есть несколько DVD-плееров имеющих наименование DVD-ED008, притом, что они, скорее всего, изготавливаются одним производителем, часто используются те же самые электронные блоки, они и внешне и функционально разные... Так же есть DVD-ED00х (где вместо х стоит другая цифра), а вот внутри они бывают полной копией DVD-ED008... в общем - Китай!

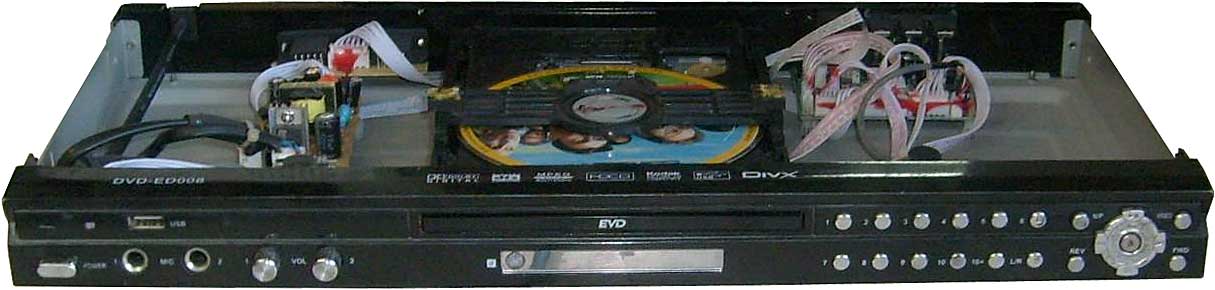

один из вариантов плеера DVD-ED008

Щелкните по рисунку, чтобы увеличить!

Один из вариантов DVD плеера...



На этом обзор этого плеера закончен.





Михаил Дмитриенко, Алма-Ата, 2013 г.





DVD-ED008 Chinese DVD-player





Cheap Chinese products! - It can be characterized as the player DVD-ED008, unremarkable andcatchy. Work - and that is enough.

DVD-ED008 is a standard DVD-player, plastic front panel is made in a fashionable glossy style, on it are: Button Power, further drawer CD underneath indicator and emergency eject hole to drive. Next is the display, which is built at the same time and the IR sensor the remote control. Then there are the buttons - all of 10 pieces. The last item on the front panel - port USB, to connect a flash drive or an external drive. At the top of the bar labels: DVD-ED008 name of the device icons supported technologies - Dolby Digital. Digital Surround dts, MPEG video Multiaudio, HDCD, Kodak Picture CD Compatible, USB, DivX.

The top cover embossed Midi EVD Karaoke - although no karaoke on this player is not ... On the bottom there vents and legs of microporous rubber.

The rear panel contains - the power cord from the AC 220 volt, six connectors like RCA - ML and MR (can be it a karaoke microphone?), Y Cr / Pr, Cb / Pb, Video. That's all - just more information "Stickers", which do not carry useful information.



Now remove the lid and look inside. There's almost empty ... One board switching power supply, one system Dresses, front panel, block the optical drive and power button on / off. All this is by flexible wire loops.

The motherboard is marked MZ8805 V1.2, on the reverse side, partially hidden warranty sticker, marking 02B0920152D0. The basis of the system board processor Tamul TMD8805X01, the right of it is a memory chip W981616CH-6 to 2 MB of company Winbond. Then chip EEPROM / FLASH EN25F80 company cFcon - it was he who sews, and firmware on it on the internet there are ... Driver HD5888, chip POL4558, crystal oscillator RJH27.000, two PNP bipolar transistor SS8550, several electrolytic capacitors and a lot of SMD resistors capacitors and transistors ...

Switching Power Supply PD-288 ordinary. Transformer has labeled EI-22 CQC05001013696, the radiator stabilizer bolted E02 13005 (PHE13005). Optocoupler P721F, transistor TL431 (controlled zener), another Transistor S8050, and of other elements ... on a filter capacitor and a zener manufacturer saved ... At the output of this power supply provides two lines of 5 volts and dual 12-volt power supply.

Display and control board, which is in the front, is labeled DVD-3999 and still something there for Chinese ... It is the IR sensor for use with the remote control (on a metal screen sensor stamped 1838), near display, which is in addition to the digital display 88:88, is an indication of the play / pause, drive type DVD / CD, file type MP4/MP3. Next on the board are 10 buttons in two rows. Connector USB. The display is marked as YW-329, it controlled chip HT1628. The board has not divorced and soldered place, it is clearly used in other models of DVD-players.

Optical drive assembly: body, tray and motor (extension tray) model MDB-36 is made of Chinese by Midibo Electronic Co., Ltd. But the mechanism of a series of DV34, mounted on a steel frame - spindle engine, movable carriage with engine and power of the laser head, it produces several different Chinese companies and to determine who created this piece - it is impossible. The board is marked with a laser GB-12.

On the laser lens of Plexiglas, but a prism and a mirror in the optical system of glass ... Finally a bit of confusion with the name of an existing model. On sale is a few DVD-player with Name DVD-ED008, though they probably made by the same manufacturer, often uses the same electronic components, and they are different in appearance and function ... There's also a DVD-ED00h (where instead of x is another figure), but inside they are full copy of the DVD-ED008 ... in general - China! In this review of the player over.





Michael Dmitrienko, Almaty, 2013
