WG-9909 китайский усилитель мощности 400W/250W

WG-9909 китайский усилитель мощности 400W/250W





Для некоторых аудиофилов китайский усилитель WG-9909 может стать хорошей находкой, тем более у нас в Казахстане, где публика не избалована большим выбором и разнообразием подобного товара... мне могут возразить, дескать "хороший звук - это ламповый звук", однако это далеко не так... хороший звук - это, выражаясь аллегориями, сумма, которая шуршит или звенит в вашем кошельке. А цена WG-9909 у нас в Алматы составляет всего 2000 тнг.

Приступим к описанию, предупредив: WG-9909 - это только готовая плата оконечного усилителя, все остальное вам придется делать своими руками. А это, по минимуму - трансформатор, кнопка включения/выключения, переменный резистор (для регулировки уровня громкости), корпус, входные и выходные разъемы...

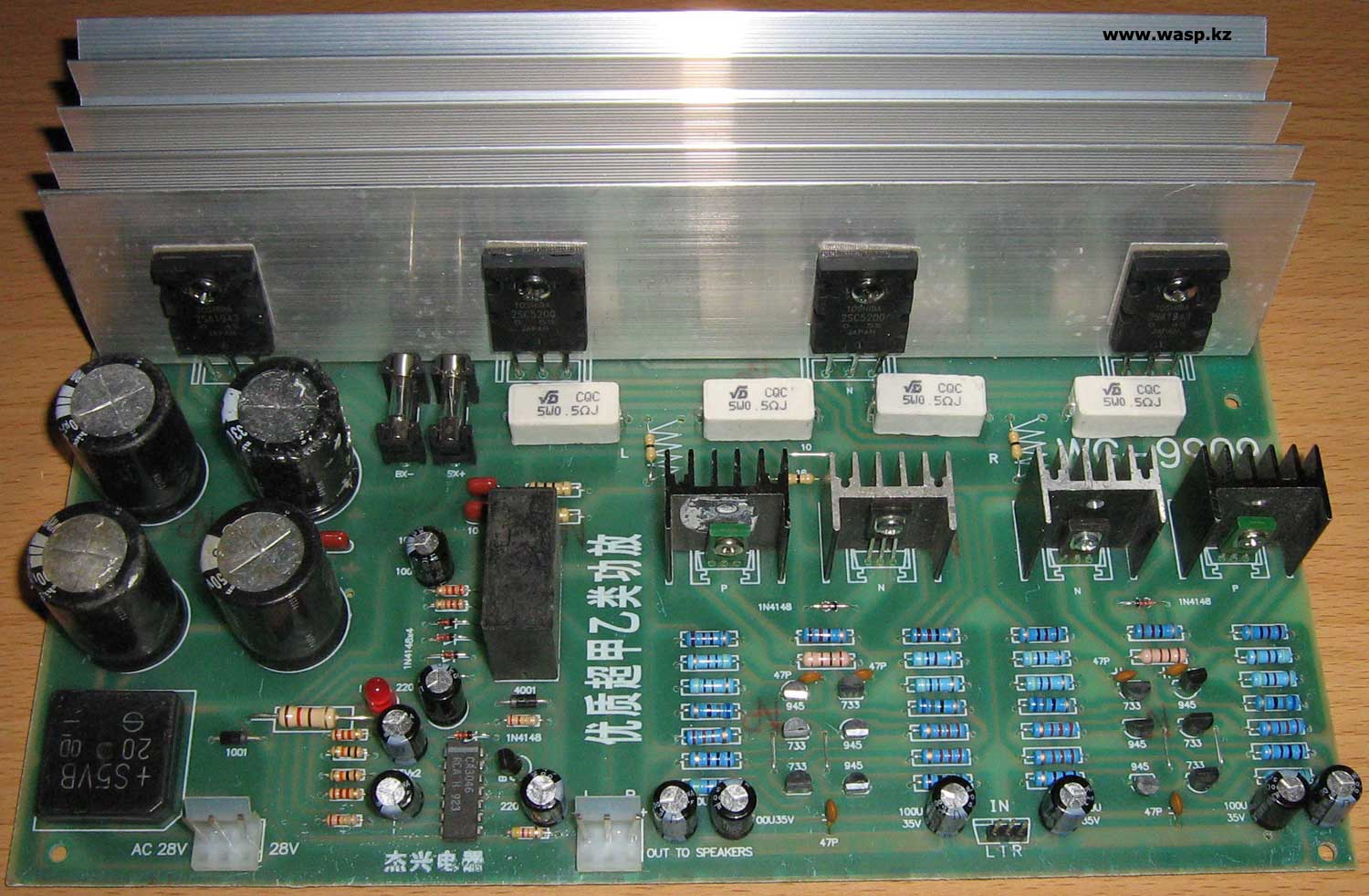

WG-9909 китайский усилитель мощности 400W/250W

Щелкните по рисунку, чтобы увеличить!



Усилитель KJ991 TZ4T схема WG-9909

Щелкните по рисунку, чтобы увеличить!



Плата усилителя WG-9909 имеет сравнительно небольшие размеры 255х125 мм, вместе с радиатором глубина достигает 165 мм, а высота составляет 55 мм. Плата выполнена на одностороннем стеклотекстолите толщиной 1,5 мм. Сторона с проводниками (дорожками), покрыта светлым цапонлаком, на "лицевой" стороне, где все элементы, дорожки продублированы краской и нанесены значения большинства элементов.

Усилитель WG-9909 двухканальный, транзисторный, трехкаскадный, на плате распаян блок питания и защита от перегрузки. Дифференциальный каскад состоит из 12 транзисторов, по шесть на канал. Из них три LA733P (высокочастотный малошумящий кремниевый PNP с достаточно большим коэффициентом усиления), и трех 945P (биполярный маломощный NPN транзистор).

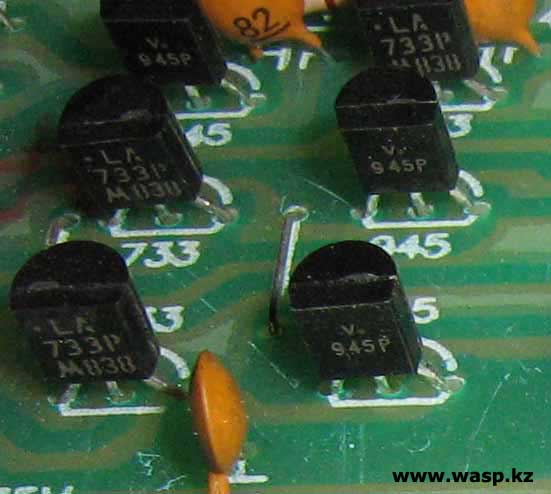

Дифференциальный каскад на транзисторах LA733P и 945P

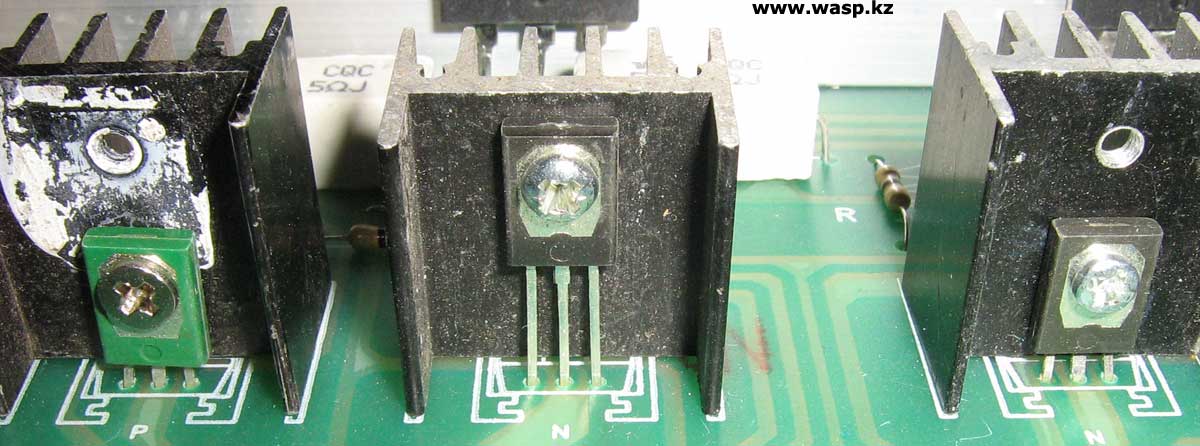

второй каскад усилителя

Щелкните по рисунку, чтобы увеличить!

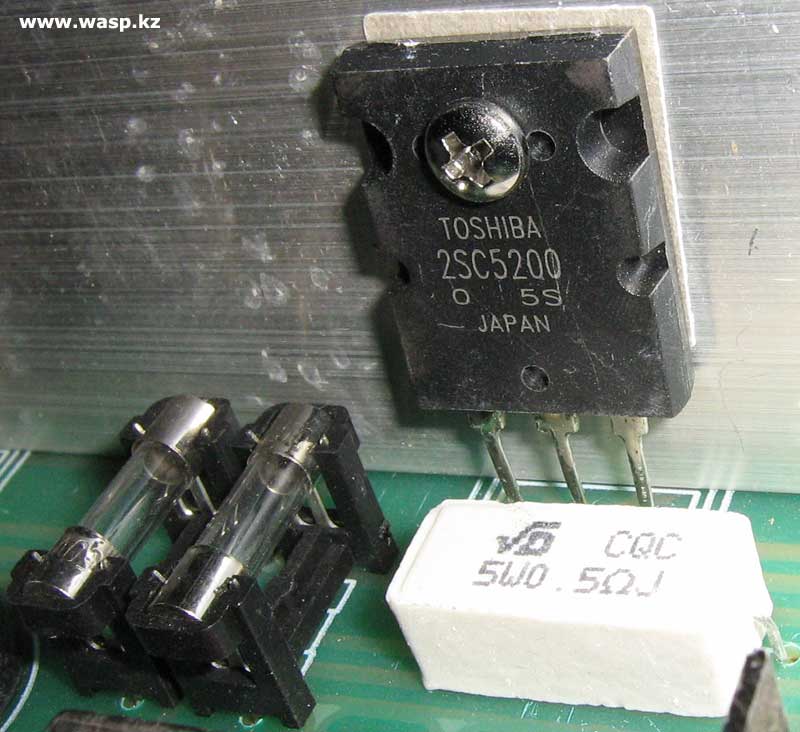

Toshiba 2SC5200 усилитель Ланзар

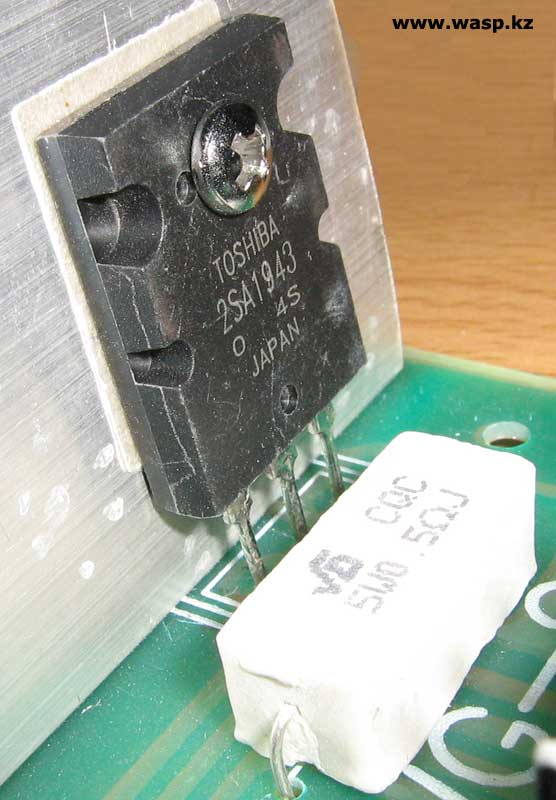

Toshiba 2SA1943 китайский мощный усилитель



Затем сигнал идет на четыре более мощные транзистора, которые притянуты к небольшим алюминиевым радиаторам, маркировка их неизвестна - они прижимаются к радиаторам именно этой стороной... Затем, через катушки индуктивности и мощные керамические резисторы (5 Ом 5W), сигнал идет на транзисторы конечного каскада - это четыре мощных транзистора: два Toshiba 2SC5200 и два Toshiba 2SA1943 - комплементарная пара, NPN+PNP на канал.

Усилитель запитывается двухполярным переменным током 28V, для этого на плате распаян трехпиновый разъем (посередине - общий). Далее идет диодный мост S5VB ((600v 6a). Далее идут четыре электролитических конденсатора 3300 мкФ на 50 вольт каждый, с логотипом Nichicon... пара пленочных конденсаторов на 0,1 мкФ шунтируют их, потом пара плавких предохранителей...



китайский усилитель WG-9909 блок питания

Щелкните по рисунку, чтобы увеличить!



На выходе усилителя стоит защита от перегрузки, на основе реле VB 12MB (стандарта TV-3), производства Takamisawa (FUJITSU TAKAMISAWA), сделано оно как бы в Japan... Там же имеется один красный светодиодный индикатор, сообщающий об перегрузке и как бы микросхема CA3046 транзисторная сборка (из пяти кремниевых NPN транзисторов).

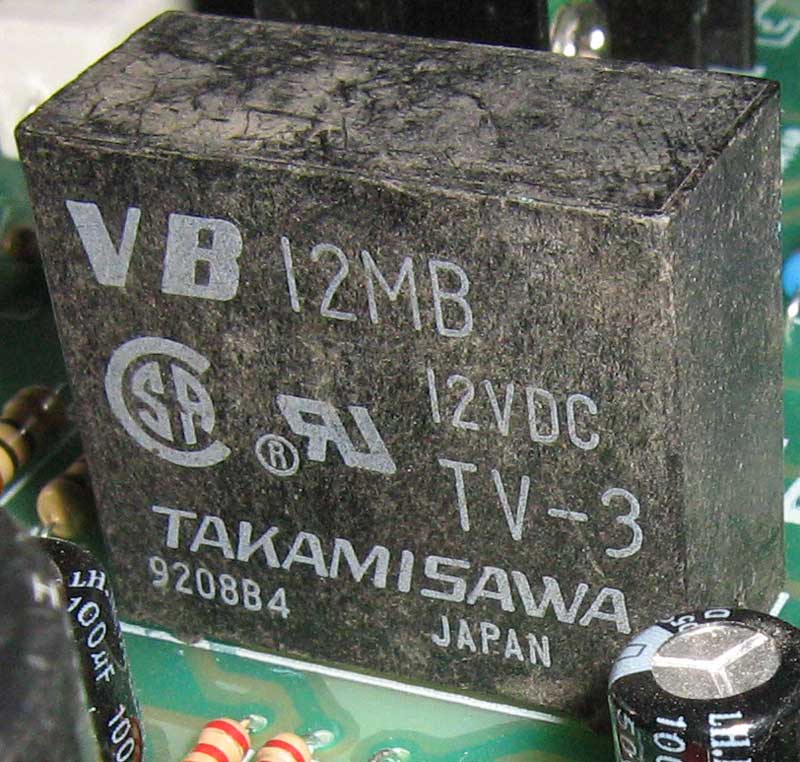

реле VB 12MB защита в усилителе мощности

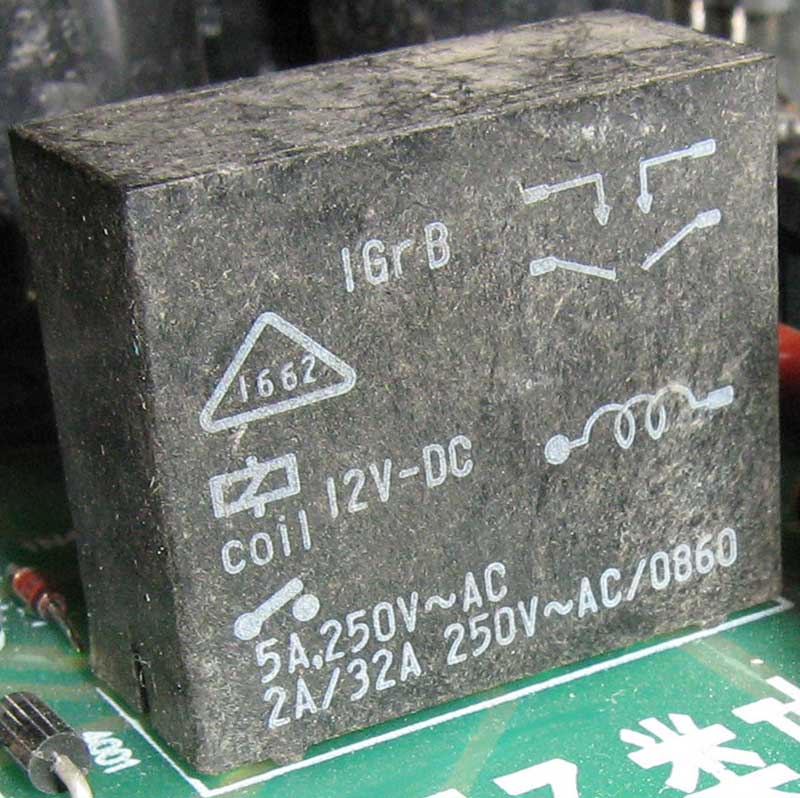

усилитель WG-9909 схема защиты от нагрузки

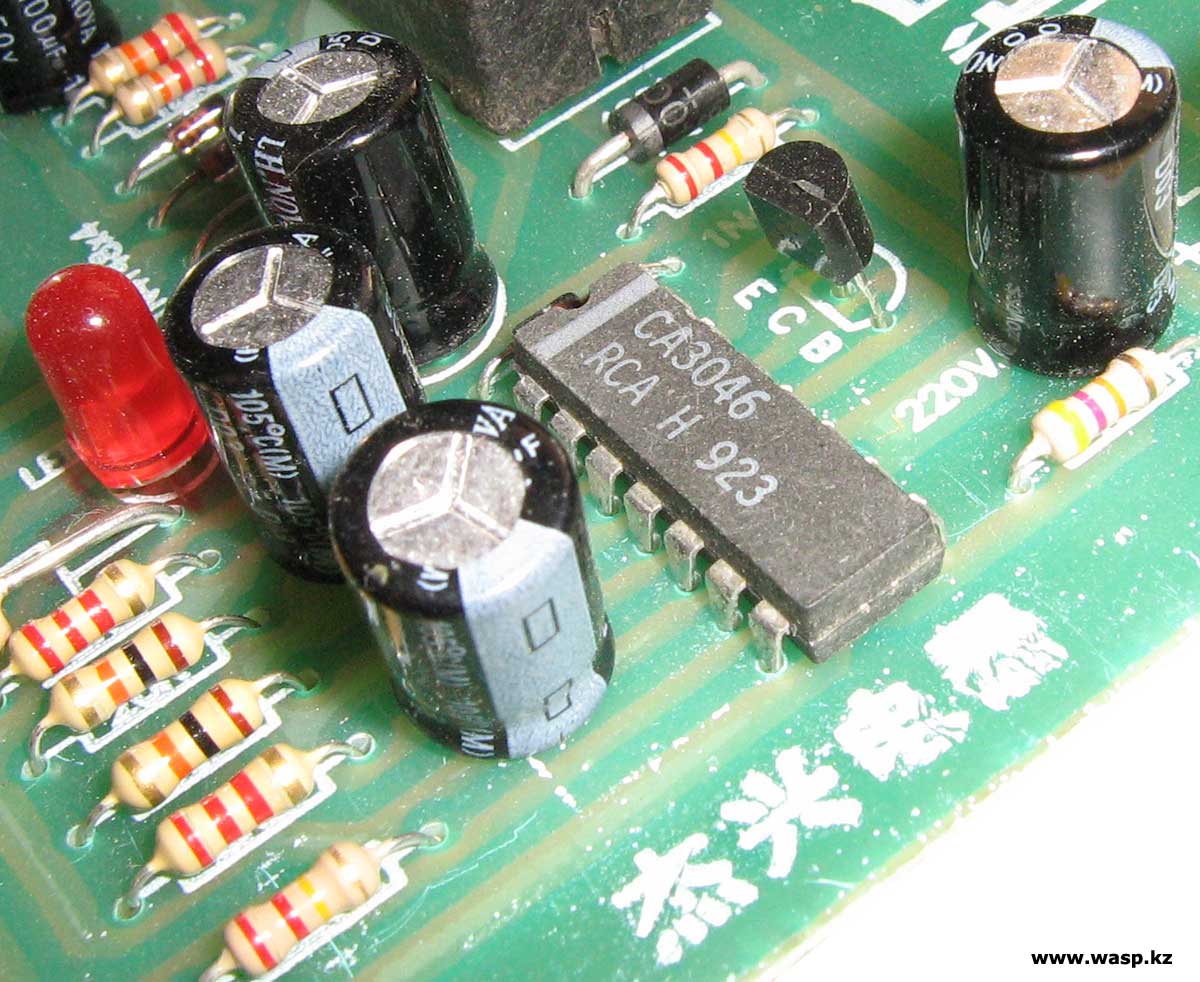

защита от нагрузки CA3046 китайский усилитель ланзар

Щелкните по рисунку, чтобы увеличить!



Выход на акустические системы оформлен стандартным трехпиновым разъемом, идентичным, что идет на питание. Вход - тоже трехпиновый, но это обычные три штырька (как бы позолоченных), какие широко применяются в компьютерном железе.

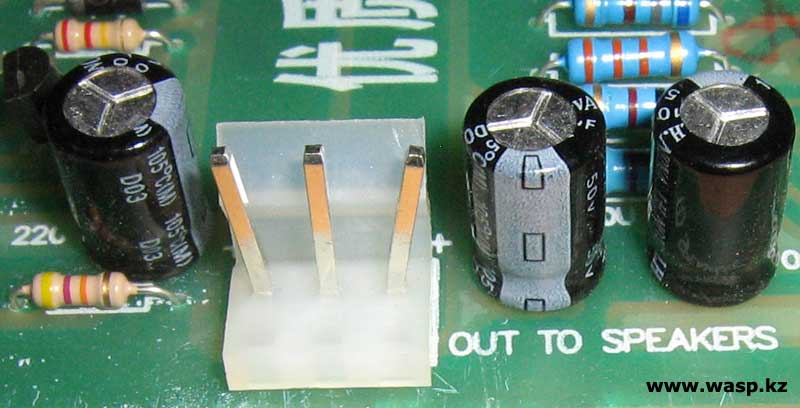

выходной разъем УНЧ на две акустические системы

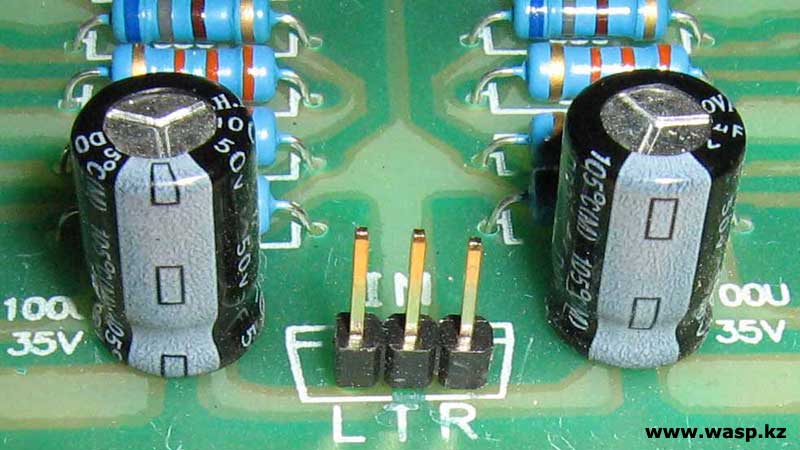

входной сигнал на УМЗЧ китайский



На этой стороне платы имеются две надписи китайскими иероглифами, которые остались неведомы, по причине незнания зыка. И надпись - название WG-9909. На оборотной стороне только проводящие дорожки и надписи иные: KJ991 TZ4T, Kejun audio visual, Made in Kejun Fle Fty.

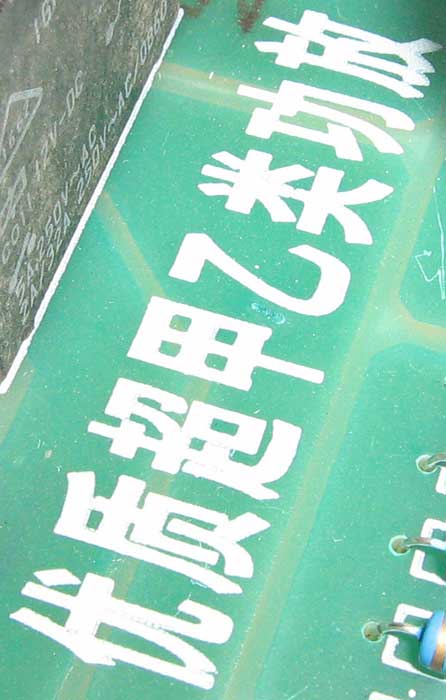

KJ991 TZ4T, Kejun audio visual, Made in Kejun Fle Fty



Алюминиевый радиатор, к которому притянуты выходные транзисторы (через изолирующие прокладки), весьма тонкий и похож на обрезок от гардины...

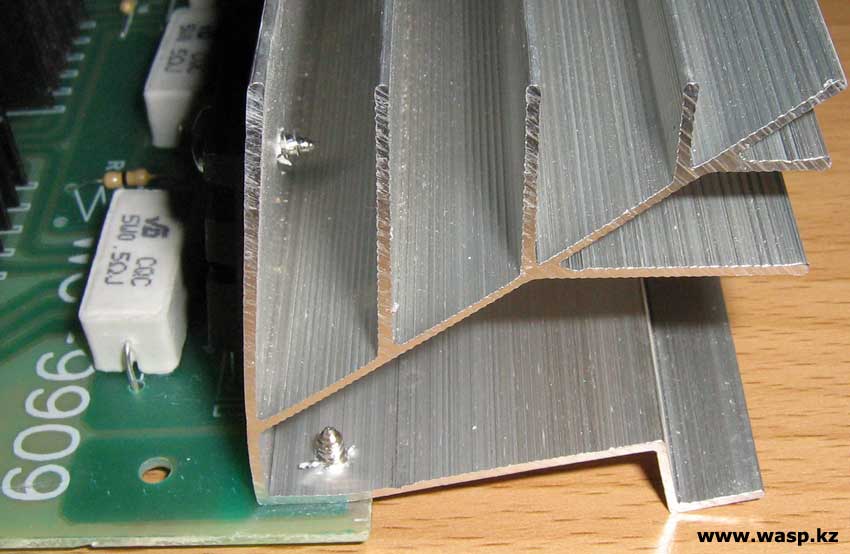

охлаждение транзисторов на усилителе мощности

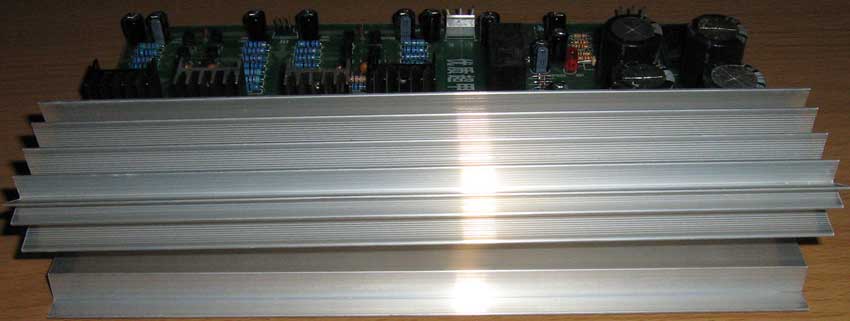

алюминиевый радиатор на усилителе мощности



В прилагаемом листке все написано по-китайски, из всего можно понять только, что этот УМЗЧ WG-9909 - усилитель Hi-Fi класса, диапазон воспроизводимых частот 10-20000 Гц, коэффициент гармоник 0,09%, выходная мощность при подключении акустической системы 6 Ом - 400 Вт на канал, при 8 Ом - 250 Вт на канал. Питание 26V-28V, двухполярное.

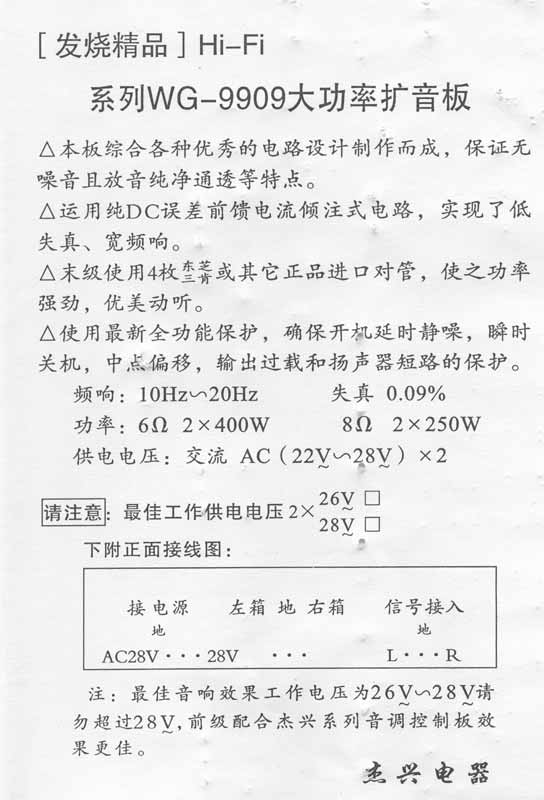

Hi-Fi amplifier WG-9909 China мануал



В общем, усилитель WG-9909 явная вариация на тему популярного усилителя "Ланзар" или Холтона, только удешевленная. Его выходная мощность бессовестно завышена, если он выдаст 100 реальных ватт - уже хорошо.

В данном экземпляре один электролитический конденсатор в блоке питания имел следы каких-то непонятных воздействий - механических или там тепловых... вообще, эти конденсаторы лучше было б заменить на более емкие, этак на 10000 мкФ - места как раз на них хватает.

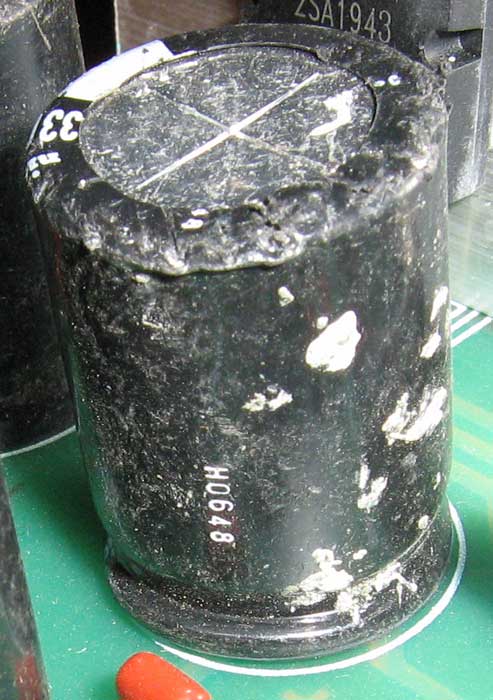

Nichicon плохой конденсатор



Под этот усилитель как раз был куплен тороидальный трансформатор Dongjia-4090-60GNAA, имеющий на выходе 28 вольт двухполярки....

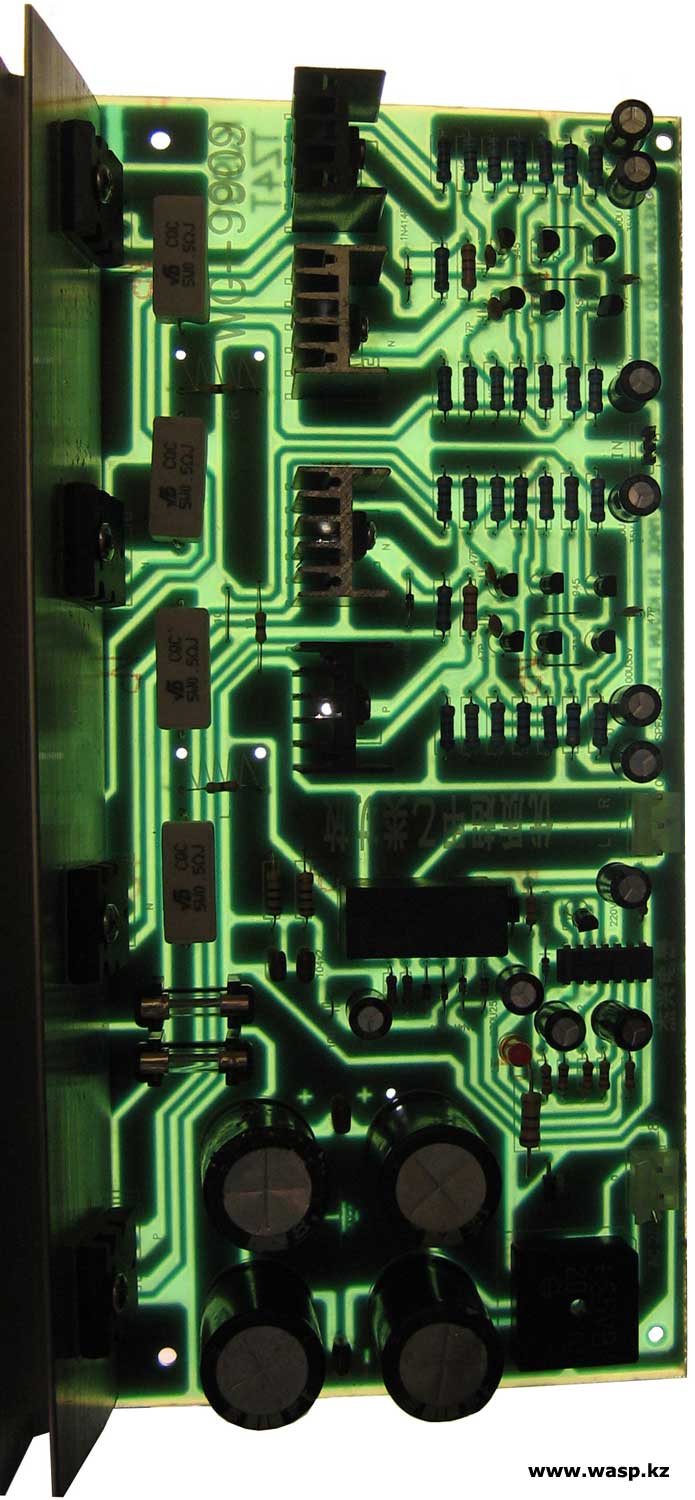

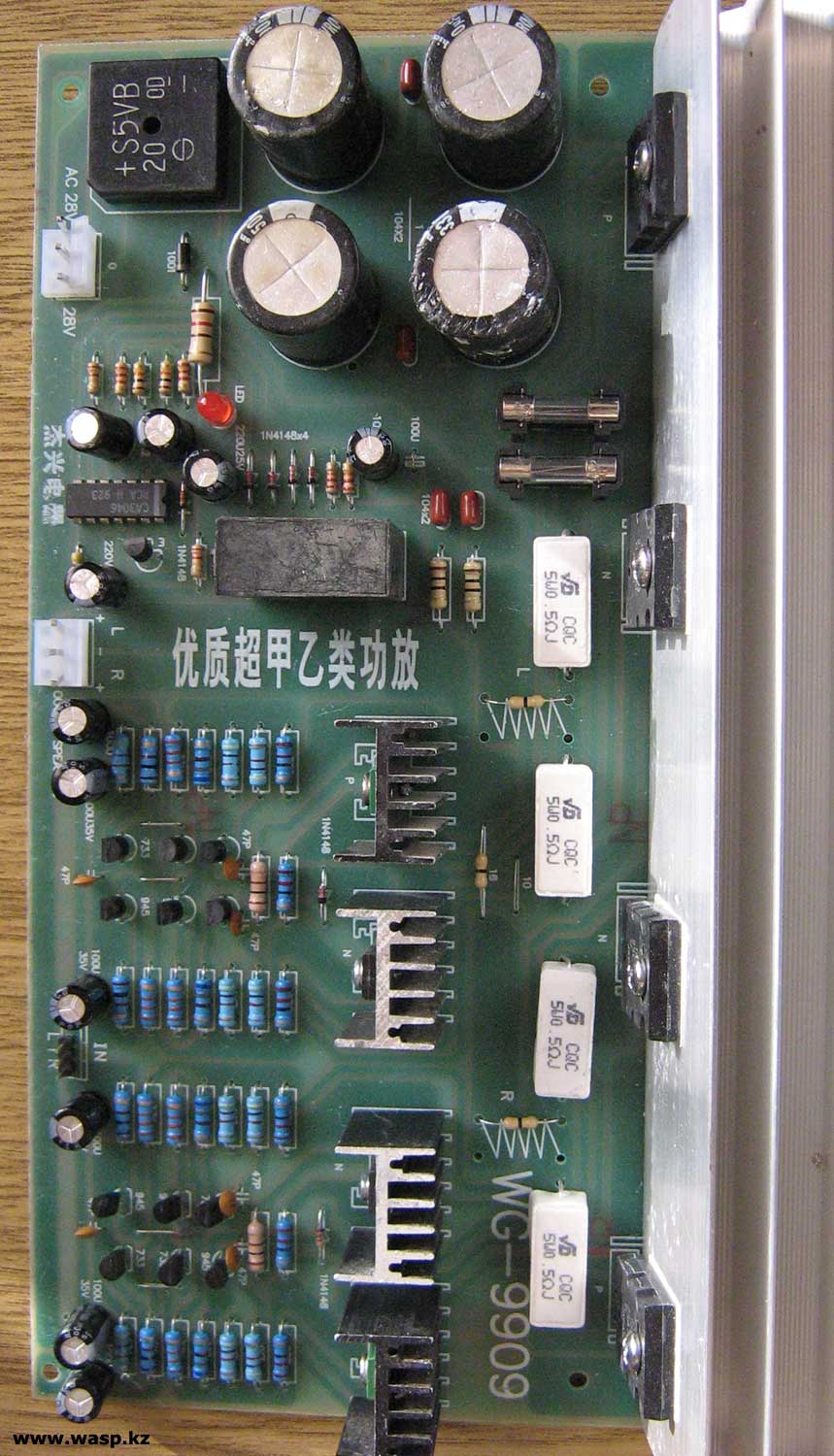

усилитель мощности на 400 Вт WG-9909 схема усилителя WG-9909 китайский ланзар
Щелкните по рисунку, чтобы увеличить! Щелкните по рисунку, чтобы увеличить!







Михаил Дмитриенко, Алма-Ата, 2013 г.
